第一章 HyperMesh入门首先我们要了解什么是mesh，简单的说mesh就是网格的划分。

有过有限元分析背景的人都知道，做有限元分析首先第一步工作就是建模，就是把分析对象按照一定的尺寸、比例划分成相互连接、不间断的网格单元，成为一个可以计算的力学模型，这是进行有限元计算的基础。

其划分的结果对于以后计算的结果将产成直接的影响，或者说mesh是保证有限元分析结果准确的重要条件。

下面我就最简单的分析对象——金属壳体，向大家讲述怎样进行一个物体的mesh。

我们所用软件是HyperMesh，它对于有限元的前处理和后处理都具有比较强大功能。

第一节软件环境首先，我们要了解工作的目标，即最终要把一个金属壳体处理成怎样的网格。

打开练习一，这个文件中已经包含geom和放到中面的elems。

我们现在要搞清的第一概念就是geom和elems的区别。

Geom即为几何体，是我们分析对象的真实模型，实际物体的三维表现形式；elems即为网格单元，是我们分析对象的力学模型，是对实际物体的一种近似模拟，是把实际物体转换成可计算的力学和数学模型，它不是简单的线和面，是带有数据的线和面。

在HyperMesh中，我们把geom和elems统称为comps，comps可以理解为图层，这里的图层和CAD的图层的概念不同。

这里comps是以后赋予模型材料和几何性质的一个最小单元，或者说对于不同材料性质和不同几何性质的elems要处于不同的comps中。

每个comps都会有个名字，所以同一个名字的comps包含两个部分，即XXX（名字）geom 和XXX（名字）elems。

当然几何体和力学模型是两个完全独立的部分，所以两者完全可以放在不同的comps中的，对于图层名字的管理我们在下一章再做详细说明。

对于一个金属壳体，我们知道金属板是具有均有厚度的，即在三维上它总是有个方向上是保持不变的，这样我们就可以用比较简单的二维单元来描述金属壳体，这个二维单元我们称壳体单元。

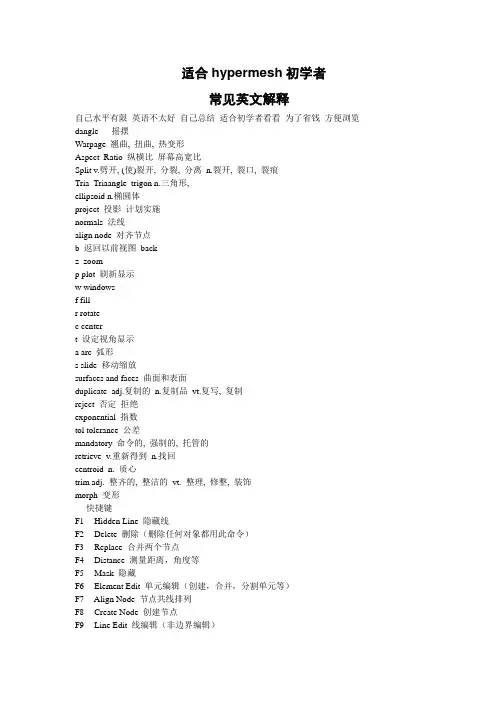

适合hypermesh初学者常见英文解释自己水平有限英语不太好自己总结适合初学者看看为了省钱方便浏览dangle 摇摆Warpage 翘曲, 扭曲, 热变形Aspect_Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离 n.裂开, 裂口, 裂痕Tria Triaangle trigon n.三角形,ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点b 返回以前视图 backz zoomp plot 刷新显示w windowsf fillr rotatec centert 设定视角显示a arc 弧形s slide 移动缩放surfaces and faces 曲面和表面duplicate adj.复制的 n.复制品 vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到 n.找回centroid n. 质心trim adj. 整齐的, 整洁的 vt. 整理, 修整, 装饰morph 变形快捷键F1 -- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分Shift+F1-F12, Ctrl+F1-F6Key Function key only plus SHIFT plus CTRL keyF1 hidden line color print slideF2 delete temp nodes slide fileF3 replace edges print eps (Note: Works only on UNIX) F4 distance translate eps fileF5 mask find print b/w epsF6 element edit split JPEG fileF7 align node projectF8 create node node editF9 line edit surf editF10 check element normalsF11 collectors organizeF12 automesh smoothSolid 体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角Aspect Ratio 长宽比Skew Angle 扭曲程度Warp Angle 翘曲度Chordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin 旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collectorbeamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断 vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical. piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变 The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinate system.reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断)cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的weld vt.焊接n.焊接, 焊缝thetaadjacent 邻近的, 接近的utility 效用有用如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“HyperMesh里称为：equivalenced”)pinhole n.针孔, 小孔toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板duplicates: 重复面–查找并删除重复面quick edit : 面板filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。

Geom:主要是对模型的修改和操作。

1D:主要是对线单元的修改和操作。

2D:是对平面单元的修改和操作。

3D:是对固体单元的修改和操作。

BCS:边界条件。

TOOL:使用的方法。

POST:后处理的命令一、模型的旋转与移动1 模型的旋转 Ctrl+鼠标左键2 模型的平移 Ctrl+鼠标右键3 放大模型:敲击键盘z 键后用鼠标划出所需的放大位置4 模型复位:键盘F 键5 模型的缩放 敲击键盘s 键后 按住鼠标左键拖拽 二、mesh 命令快捷键三Geom 的主要命令create nodes: 是对点的操作。

node edit: align:排列点。

distance:可以测量点和点距离同时还可以改变距离 还可以测量角度 建立两点间的中点。

renmap:重新排列点 是所选的点均匀的分布在一根线上。

不是经常使用 temp node: 可以删除点。

lines: 建立直线和曲线和建立中线 edit line:对线的编辑。

包括 分割 合并 延长。

intersect:可以延某一个面切出来的表面特征的线。

Section: length: reparam:circles:可以建立一个圆 建立一段弧 可以找到圆的圆心。

tangents 找一根线的切线方向。

tags: vectors: system:建立局部坐标系。

geom cleanup:是对模型的外表面的线进行操作的。

可以忽略一些影响网格质量的线。

defeature:可以忽略一些小的导角。

surface edit: 对面的操作 可以切割一个面。

surflines: midsurface:建立中面 四 2D 的主要命令organize: 把单元或suf 转移或者复制道你想移动的comp 中。

color: 给comp 辅以自己喜欢的颜色 rename: 重新对comp 命名。

位置 F1 F2 F3 F4 F5F6F7 F8 F9F10F11 F12 作用选择颜 色删除替代测量隐藏 编辑单 元 靠齐 编辑点 线的编 辑 检查质 量 comp 设置 自动MES H 加SHIFT 删点 找边界移动查找切割单 元投影编辑 面 调法线移动平滑单元rule: 用于点对线 或者是点对点来生成element的方法。

F 合适窗口大小 D display窗口H help文件F2 delete panelF12 auto mesh panel F10 elem check panel F5 mask panel F6 element edit panel Ctrl+鼠标左键旋转Ctrl+鼠标滑轮滑动缩放Ctrl+鼠标滑轮画线缩放画线部分Ctrl+鼠标右键平移F11 quick edit panel Ctrl+F2 取图片保存到F9 line edit panel R rotation 窗口F4 distance panel 可以寻找圆心W windows窗口G Global panel O Option panelShfit+F1……新窗口Shfit+F11 operation窗口Shfit+ctrl 可以透视观察Shfit+F12 smooth 对网格平顺化Shifit+F3 检查自由边，合并结点鼠标中键确认按纽Shot cut一 hypermesh网格划分⑴单元体的划分1.1 梁单元该怎么划分？Replace可以进行单元结点合并，对于一些无法抽取中面的几何体，可以采用surface offset 得到近似的中面线条抽中线：Geom中的lines下选择offset,依次点lines点要选线段，依次选中两条线，然后Creat.建立梁单元：1进入hypermesh-1D-HyperBeam，选择standard seaction。

在standard section library 下选HYPER BEAM在standard section type下选择solid circle(或者选择其它你需要的梁截面。

然后create。

在弹出的界面上，选择你要修改的参数，然后关掉并保存。

然后return.2 新建property,然后create（或者选择要更新的prop）,名称为beam,在card image 中选择PBAR,然后选择material，然后create.再return.3 将你需要划分的component设为Make Current,在1D-line mesh，选择要mesh的lines,选择element size,选择为segment is whole line,在element config:中选择bar2，property选择beam(上步所建的property.然后选择mesh。

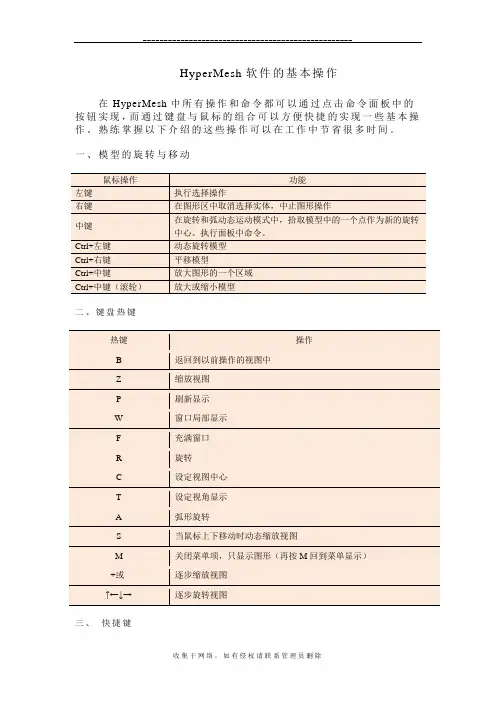

HyperMesh软件的基本操作在HyperMesh中所有操作和命令都可以通过点击命令面板中的按钮实现，而通过键盘与鼠标的组合可以方便快捷的实现一些基本操作。

熟练掌握以下介绍的这些操作可以在工作中节省很多时间。

一、模型的旋转与移动二、键盘热键热键操作B 返回到以前操作的视图中Z 缩放视图P 刷新显示W 窗口局部显示F 充满窗口R 旋转C 设定视图中心T 设定视角显示A 弧形旋转S 当鼠标上下移动时动态缩放视图M 关闭菜单项，只显示图形（再按M回到菜单显示）+或- 逐步缩放视图↑←↓→逐步旋转视图三、快捷键在这里有一点需要说明的是，用快捷打开的命令在转变模型视图的时候会自动退出，有些情况下我们需要在一个命令完成前变换视图方式，在这种情况下就需要在命令面板中通过点击命令按钮来打开命令，而不能用快捷键打开。

如在用automesh命令时，我们有时需要通过0-D与3-D转换来方便对所mesh面的选取。

这时如果我们用快捷键F12打开automesh命令，在3-D选取面后转换0-D时命令就会自动退出，这样我们刚才选取面的工作就浪费了。

而通过点击命令按钮来打开的命令就不存在的问题，并且我们可以在这个命令上面叠加一个快捷键打开的命令，而从面板打开的命令仍然可以保持原来的设置。

也就是说，通过点击命令按钮来打开的命令只要不点return退出，我们对这个命令做的设置（如方向点，选取的单元）都会保持不变。

我们也可以利用这个特性方便我们的工作，在稍后的调节单元质量章节我们就会用这个特性方便我们工作。

读者朋友可以在今后的工作中灵活的运用此特性。

分包商劳务管理工作总结项目基本情况：******。

项目建立伊始就确定了：质量目标---确保北京市“结构长城杯金奖”；安全文明工地标准---确保“北京市绿色施工文明安全样板工地”，无重大伤亡事故，轻伤率小于3‰；******。

为实现上述各项指标，******工程项目部全体成员在各级领导的关心支持下，尽心尽责，紧紧围绕各项目标、标准，发扬团队精神，建立各项项目管理制度。

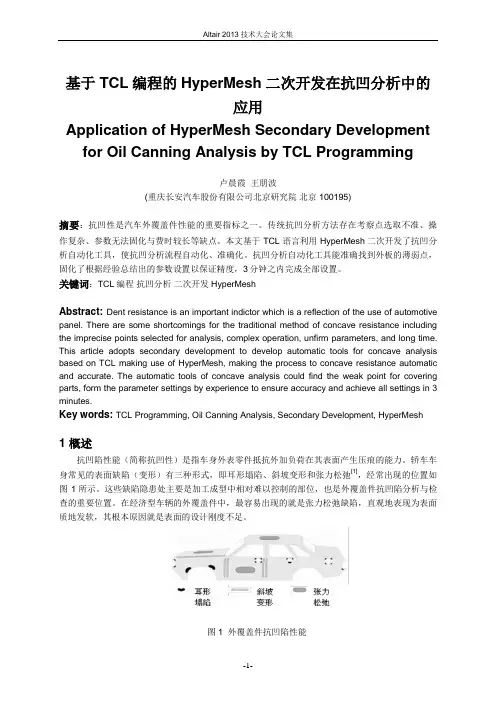

基于TCL编程的HyperMesh二次开发在抗凹分析中的应用Application of HyperMesh Secondary Development for Oil Canning Analysis by TCL Programming卢晨霞王朋波(重庆长安汽车股份有限公司北京研究院北京 100195)摘要：抗凹性是汽车外覆盖件性能的重要指标之一。

传统抗凹分析方法存在考察点选取不准、操作复杂、参数无法固化与费时较长等缺点。

本文基于TCL语言利用HyperMesh二次开发了抗凹分析自动化工具，使抗凹分析流程自动化、准确化。

抗凹分析自动化工具能准确找到外板的薄弱点，固化了根据经验总结出的参数设置以保证精度，3分钟之内完成全部设置。

关键词：TCL编程抗凹分析二次开发 HyperMeshAbstract: Dent resistance is an important indictor which is a reflection of the use of automotive panel. There are some shortcomings for the traditional method of concave resistance including the imprecise points selected for analysis, complex operation, unfirm parameters, and long time. This article adopts secondary development to develop automatic tools for concave analysis based on TCL making use of HyperMesh, making the process to concave resistance automatic and accurate. The automatic tools of concave analysis could find the weak point for covering parts, form the parameter settings by experience to ensure accuracy and achieve all settings in 3 minutes.Key words: TCL Programming, Oil Canning Analysis, Secondary Development, HyperMesh1 概述抗凹陷性能（简称抗凹性）是指车身外表零件抵抗外加负荷在其表面产生压痕的能力。

（完整版）hypermesh常用面板及快捷键hypermesh 面板HyperMesh的主要面板1、几何面板Nodes（节点）子面板的选项及功能Lines（线）子面板的选项及功能Surfaces(曲面)子面板的选项及功能1、单元面板One-dimensional(一维单元)子面板的选项及功能shells(壳单元)子面板的选项及功能Solids子面板的选项及功能2、载荷和边界条件面板载荷和边界条件面板3、管理面板管理面板4、结果面板结果面板6、编辑面板编辑面板7、输入/输出面板输入/输出面板8、客户化面板客户化面板9、视图面板视图面板10、xy绘图面板Xy绘图面板11、混合面板混合面板12、优化面板优化面板13、安全性分析安全性分析面板14、求解器面板求解器面板Hypermesh中常用快捷键Hypermesh中常用快捷键F1 -- Hidden Line 隐藏线F2 -- Delete 删除（删除任何对象都用此命令）F3 -- Replace 合并两个节点F4 -- Distance 测量距离，角度等F5 -- Mask 隐藏F6 -- Element Edit 单元编辑（创建，合并，分割单元等）F7 -- Align Node 节点共线排列F8 -- Create Node 创建节点F9 -- Line Edit 线编辑（非边界编辑）F10 -- Check Elem 单元质量检查F11 -- collectorsF12 -- Automesh 自动网格划分Shift+F1-F12 Ctrl+F1-F6Key Function key only plus SHIFT plus CTRL keyF1 hidden line color print slideF2 delete temp nodes slide fileF3 replace edges print eps (Note: Works only on UNIX) F4 distance translate eps fileF5 mask find print b/w epsF6 element edit split JPEG fileF7 align node projectF8 create node node editF9 line edit surf editF10 check element normalsF11 collectors organizeF12 automesh smootha arc 弧形b back返回以前视图c centerd display 进入显示面板f fill 以适当比例全图形窗口显示模型g global 进入Global参数设置面板h 打开在线帮助文件m 显示/关闭下面的工具面板o option 显示选项参数设置面板p plot 刷新显示r rotates slide 移动缩放，鼠标上下拖动时缩放t true view 设定视角显示v 进入user view dialogw windowsz zoom，按住鼠标在模型上画一个圈，松开鼠标后即显示圈内部分Hypermesh中常用英文关键词dangle 摇摆Warpage 翘曲, 扭曲, 热变形Aspect_Ratio 纵横比屏幕高宽比Split v.劈开, (使)裂开, 分裂, 分离 n.裂开, 裂口, 裂痕Tria Triaangle trigon n.三角形,ellipsoid n.椭圆体project 投影计划实施normals 法线align node 对齐节点surfaces and faces 曲面和表面duplicate adj.复制的 n.复制品 vt.复写, 复制reject 否定拒绝exponential 指数tol tolerance 公差mandatory 命令的, 强制的, 托管的retrieve v.重新得到 n.找回centroid n. 质心trim adj. 整齐的, 整洁的 vt. 整理, 修整, 装饰morph 变形Solid 体Connectors 焊点Loads (constraints, forces, pressures,etc.) 约束，集中力，面力等Equations (mathematical link between nodes) 约束方程Multibodies 多刚体equivalency n. 相等, 等价skew adj. 歪斜的abort 异常中断, 中途失败biasing 偏置, 偏压algorithm [数]运算法则curvature 弯曲, 曲率chordal 弦的似弦的Interior Angle 内角Aspect Ratio 长宽比Skew Angle 扭曲程度Warp Angle 翘曲度Chordal Deviation 弦差Jacobian 雅可比plate 面solid 体hexa hexahedral 六面体的TetraMesh 四面体网格划分detach 分开分离criteria 标准Drag 拉伸Spin 旋转Line Drag 沿线拉伸Element Offset 单元偏移Linear Solid 线性近似Solid Map 映射beamsectcols 保存梁截面信息的collector beamsects 梁截面non-rigid adj.非刚性的Moments of inertia 转动惯量arrow tip 箭头invoke 调用intersect vt. 横断 vi. (直线)相交, 交叉conics n.圆锥曲线论, 锥线论NURBS (non-uniform rational B-spline) Used to represent lines that are not straight or elliptical.piecewise adv.[数]分段地planar 平面的tangent 切线permute 序列改变 The permute panel allows you to permute node, element, point, line, surface, and component data. Use this function to exchange the axes of a coordinate system.reparam (reparameterize) 确定参数torus Used to represent a toroidal surface. 超环面cone 锥形物圆锥体nested 嵌套的pertaining to 属于关于附属menu buttongreen Functions or executable itemsyellow Collectorsred Return or abort (异常中断)cursor n. 指针rectangular adj. 矩形的, 成直角的tetrahedral adj. 有四面的, 四面体的specular adj. 镜子的weld vt.焊接n.焊接, 焊缝thetaadjacent 邻近的, 接近的utility 效用有用pinhole n.针孔, 小孔filletbead 筋冲压beam 梁edge fillet 边缘倒圆过渡圆滑部分planar adj. 平面的, 平坦的contour 云图如果一个面和超过一个面以上共同使用一条边界，就认为是连续的(“HyperMesh 里称为：equivalenced”)toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边equivalence 一次可以合并很多边界（自动）–按给定的条件查找曲面上的一对自由边界，并合成成共享边；toggle 一次合并一条边界（手工）–鼠标左键点击自由边可以变成共享边，点击共享边可以变成压缩边–鼠标右键点击共享边可以变成自由边，点击压缩边可以变成共享边Replace 一条边替代另一条（也是合并成一条）–合并两条带有一定间隙的自由边成一条共享边；–可以控制哪条边界保留，哪条边界移动；defeature: 面板duplicates: 重复面–查找并删除重复面quick edit : 面板filler surf:填补曲面–在自由曲面边界上，选择一条线来自动修补丢失的面。

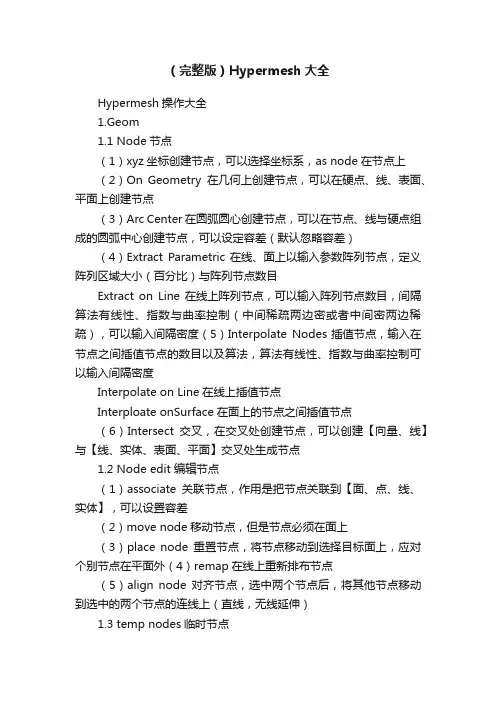

（完整版）Hypermesh大全Hypermesh操作大全1.Geom1.1 Node节点（1）xyz坐标创建节点，可以选择坐标系，as node在节点上（2）On Geometry在几何上创建节点，可以在硬点、线、表面、平面上创建节点（3）Arc Center在圆弧圆心创建节点，可以在节点、线与硬点组成的圆弧中心创建节点，可以设定容差（默认忽略容差）（4）Extract Parametric在线、面上以输入参数阵列节点，定义阵列区域大小（百分比）与阵列节点数目Extract on Line在线上阵列节点，可以输入阵列节点数目，间隔算法有线性、指数与曲率控制（中间稀疏两边密或者中间密两边稀疏），可以输入间隔密度（5）Interpolate Nodes插值节点，输入在节点之间插值节点的数目以及算法，算法有线性、指数与曲率控制可以输入间隔密度Interpolate on Line在线上插值节点Interploate onSurface在面上的节点之间插值节点（6）Intersect交叉，在交叉处创建节点，可以创建【向量、线】与【线、实体、表面、平面】交叉处生成节点1.2 Node edit 编辑节点（1）associate关联节点，作用是把节点关联到【面、点、线、实体】，可以设置容差（2）move node移动节点，但是节点必须在面上（3）place node重置节点，将节点移动到选择目标面上，应对个别节点在平面外（4）remap在线上重新排布节点（5）align node 对齐节点，选中两个节点后，将其他节点移动到选中的两个节点的连线上（直线，无线延伸）1.3 temp nodes临时节点1.4 distance 测距（1）two nodes两节点测距（2）three nodes 三节点测距（3）two point 两硬点测距（4）three point三硬点测距1.5 Point创建硬点（1）XYZ坐标创建硬点（2）Arc Center 圆心创建硬点，可以在节点、线与硬点组成的圆弧中心创建节点，可以设定容差（默认忽略容差）（3）Extract Parametric在线、面上以输入参数阵列硬点，定义阵列区域大小（百分比）与阵列硬点数目（4）Intersect交叉，在交叉处创建节点，可以创建【向量、线】与【线、实体、表面、平面】交叉处生成硬点1.6 Lines 创建线（1）XYZ两点创建直线（2）Linear Nodes 以节点创建折线，可以选择封闭Smooth nodes创建光滑曲线Controlled Nodes创建可控曲线（3）Drag along Vector向量拉伸直线（4）Arc Center and Radius圆心半径创建圆弧Arc Nodes and Vector圆弧节点与向量Acr Three Nodes 三点圆弧（5）Circle Center and Radius 圆形半径创建圆Circle Nodes and Vector 圆心节点与向量创建远Circle Three Nodes 三点创建圆（6）Conic 创建圆锥曲线（7）Extract Edge 以面的边线或者边创建等距曲线（8）Intersect 创建交线，可以创建平面与线、表面、单元、平面的交线，也可以创建两个曲面的交线（9）Mainifold 在面上创建线，线过节点，可以用创建的线分割平面（10）Offset 偏置，可以创建等距偏移与非等距偏移（11）Midline 中间线，距离两边等距（12）Fillet 创建、删除倒角（13）Tangent 创建切线，可以创建点、线与线的切线（14）Normal to Geometry外一点（节点、硬点）做线、表面或者实体的垂线Normal from Geometry 从几何（线、表面或者实体）上一点做几何的垂线Normal 2D to Plane 通过平面上一点创建垂直于2D几何线的垂线（15）Features 由网格反求几何特征1.7 Line Edit编辑线（1）Combine 连接线，两条线中间有断开，连接两个端点（2）Split at point 在硬点处断开线（3）Split at joint 在连接处断开线（4）Split at line 在与线相交处断开线（5）Split at plane 在与面相交处断开线，其中面可以以多种方式创建（6）Smooth line光滑曲线，两种方式：a设定容差；b设定接近与一条线，其中接近方式有两种算法，一种为水平抛物线法（flat parabola），一种为B样条简化算法（bezer simplify）（7）Extend line 延长线1.8 Length长度确定选中线段的长度1.9Surfaces创建平面（1）Square三点创建平面（2）Cylinder Full 创建完整圆柱面，定义底部圆面的中心与高度法向节点，定义半径与高度，注意：底部圆心与法向节点之间距离不是圆柱高度，仅代表方向Cylinder Partial 创建部分圆柱面，与创建完整圆柱类似，其中major vector 确定半圆柱的起始0°位置，顶点、法向点与major vector点右手法则决定向量，Axis ratio为直径比，该数值大于0小于1，创建椭圆柱面（3）Cone full创建完整圆台面，与圆柱面类似Cone Partial创建部分圆台面，与部分圆柱面类似（4）Sphere Center and Radius球心半径创建圆球Sphere Partial 创建部分球面，输入球心点，R向点和Phi点或者theta点，分两个方向以角度来创建球面，轴线为球心中点与R点、球心与Phi点或者theta 点形成的轴线（5）T orus Center and Radius 创建圆环，指定轴线方向为法向量点与中心连线，Major radius为主直径，为圆环中心直径，Minor radius为圆环小直径Torus Three Nodes 三点创建圆环，major center 圆环主中心，minor center 圆环小环中心，minor radius圆环小环半径Torus Partial 创建部分圆环，定义圆环中心（center），主轴法向（normal）和主轴（6）Spin旋转曲面，用点或者线旋转创建平面（7）Drag along Vector/Line/Normal 沿着向量/线/法向拉伸直线创建平面（8）Spline/Filler 填充平面，可以用线、节点与硬点来创建封闭平面（9）Ruled 两条（或两组点）线扫描（10）Skin创建蒙皮（11）Fillet创建圆角（12）From FE用网格创建平面（13）Meshline以网格节点生成线然后创建面，与用FE创建不同的是Meshline 可以选择单元中间节点，该命令主要用来重建面，便于加载1.10 Surface Edi．．．．．．．．．．t编辑面（1）trim with nodesa.two nodes两点切面，点必须在面上b.multiple nodes 多点切面，多点连线为曲线c.node narmal to edge 节点与直线垂线分割面（2）trim with line用线切割面a.with cut line手动划线分割面b. with lines用线划分面c.with offset lines 用偏置线切割面，线必须已经是切割线，如果不是即有的自由边则需要先用with lines切割（3）trim with surface/plane用面切割面a.with plane用平面切割面，平面的定义可以沿着X、Y、Z轴和一个点定义，也可以向量或者三点向量定义b. with surfs用面来切割面，可以选择两个面全部分别切割c. self-intersecting surfs自相交面的分割（4）untrim不切割（5）offset偏置a.disjoint offset偏移选中面，其他不偏移b.continuous offset 连续偏移，偏移后偏移面与其他面还是相连的（6）extend延伸a.max extension最大延伸量，by distance 延伸距离，by thickness multiplier以壳体厚度倍增b.entend over edge延伸到边缘，to surface到面，by distance 依据距离，byfilling gaps依据间隙距离（7）shrink收缩面，相当于等距偏移，设定偏右距离1.11 Defeature．．．．．．．．．缺陷处理（重点）（1）pinholes作用是填孔，设定容差小于多大的孔填死（2）surf fillets面圆角（3）edge fillets边圆角（4）duplicates找到重复面并删除（5）symmetry对称面设定1.12midsurface暂时用不到1.13dimensioning尺寸标注，修改实体尺寸1.14 solid（1）创建实体、圆柱、圆锥、球体、圆环与部分实体详见曲面生成功能（2）bounding surfaces曲面生成实体（3）spin面旋转生成实体（4）drag系列，面拉伸成体（5）ruled系列，类似于扫描1.15 solid edit重点。

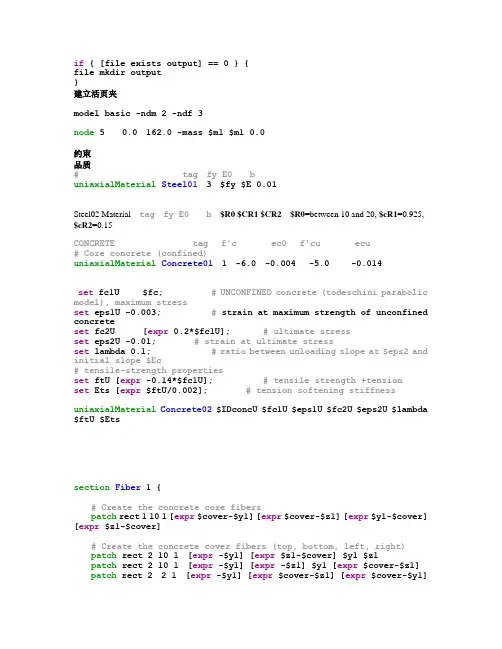

if { [file exists output] == 0 } { file mkdir output}建立活页夹model basic -ndm 2 -ndf 3node 5 0.0 162.0 -mass $m1 $m1 0.0约束品质# tag fy E0 buniaxialMaterial Steel01 3 $fy $E 0.01Steel02 Material tag fy E0 b $R0 $CR1 $CR2 $R0=between 10 and 20, $cR1=0.925,$cR2=0.15CONCRETE tag f'c ec0 f'cu ecu# Core concrete (confined)uniaxialMaterial Concrete01 1 -6.0 -0.004 -5.0 -0.014set fc1U $fc; # UNCONFINED concrete (todeschini parabolicmodel), maximum stressset eps1U -0.003; # strain at maximum strength of unconfinedconcreteset fc2U [expr 0.2*$fc1U]; # ultimate stressset eps2U -0.01; # strain at ultimate stressset lambda 0.1; # ratio between unloading slope at $eps2 andinitial slope $Ec# tensile-strength propertiesset ftU [expr -0.14*$fc1U]; # tensile strength +tensionset Ets [expr $ftU/0.002]; # tension softening stiffnessuniaxialMaterial Concrete02$IDconcU $fc1U $eps1U $fc2U $eps2U $lambda$ftU $Etssection Fiber 1 {# Create the concrete core fiberspatch rect 1 10 1 [expr$cover-$y1] [expr$cover-$z1] [expr$y1-$cover][expr $z1-$cover]# Create the concrete cover fibers (top, bottom, left, right)patch rect 2 10 1 [expr -$y1] [expr $z1-$cover] $y1 $z1patch rect 2 10 1 [expr -$y1] [expr -$z1] $y1 [expr $cover-$z1]patch rect 2 2 1 [expr -$y1] [expr $cover-$z1] [expr $cover-$y1][expr $z1-$cover]patch rect 2 2 1 [expr $y1-$cover] [expr $cover-$z1] $y1 [expr $z1-$cover]# Create the reinforcing fibers (left, middle, right) layer straight 3 3 $As [expr $y1-$cover] [expr $z1-$cover] [expr $y1-$cover] [expr $cover-$z1]layer straight 3 2 $As 0.0 [expr $z1-$cover] 0.0 [expr $cover-$z1] layer straight 3 3 $As [expr $cover-$y1] [expr $z1-$cover] [expr $cover-$y1] [expr $cover-$z1]} 定义截面tag ndI ndJ A E Iz transfTagelement elasticBeamColumn 3 3 4 360 4030 8640 2 弹性梁柱、定义（二维）element elasticBeamColumn $eleTag $iNode $jNode $A $E $G $J $Iy $Iz $transfTag（三维）# tag ndI ndJ nsecs secID transfTagelement nonlinearBeamColumn 1 1 3 $np 1 1 （非线性的梁柱单元）pattern Plain 1 1 {eleLoad -ele 13 14 15（单元编号） -type –beamUniform（均布线荷载） -$w1（沿着y轴的线荷载大小）eleLoad -ele 16 17 18 -type -beamUniform -$w2eleLoad -ele 19 20 21 -type -beamUniform -$w3}单元加载pattern Plain 1 "Linear" {# Create nodal loads at nodes 3 & 4# nd FX FY MZload 3 0.0 [expr -$P] 0.0load 4 0.0 [expr -$P] 0.0}节点载入geomTransf Linear 1; # beamsgeomTransf PDelta 2; # columns（二维坐标下的坐标转换）recorder Node -file Data/DFree.out -time -node 2 -dof 1 2 3 disp;{节点记录}recorder Element -file EleForces.out -ele 1 4 7 10 forces（单元的记录）# Define RECORDERS------------------------------------------------------------- recorder Node -file Data/DFree.out -time -node 2 -dof 1 2 3 disp;# displacements of free nodesrecorder Node -file Data/DBase.out -time -node 1 -dof 1 2 3 disp;# displacements of support nodesrecorder Node -file Data/RBase.out -time -node 1 -dof 1 2 3 reaction;# support reactionrecorder Drift -file Data/Drift.out -time -iNode 1 -jNode 2 -dof 1 -perpDirn 2 ; # lateral driftrecorder Element -file Data/FCol.out -time -ele 1 globalForce;# element forces -- columnrecorder Element -file Data/DCol.out -time -ele 1 deformations;# element deformations -- columnset lambda [eigen $numModes];（求解$numModes阶振型）set eigenValue [lindex $eigenValues 0]提取第一节特征值set xDamp 0.05 ;————设置阻尼比为0.05set nEigenI 1;————主振型1为第1振型set nEigenJ 2;————主振型2为第2振型set lambdaN [eigen [expr $nEigenJ]];————求解两阶振型即可set lambdaI [lindex $lambdaN [expr $nEigenI-1]];————提取第1阶特征值set lambdaJ [lindex $lambdaN [expr $nEigenJ-1]];————提取第2阶特征值set omegaI [expr pow($lambdaI,0.5)];————从特征值求圆频率set omegaJ [expr pow($lambdaJ,0.5)];————从特征值求圆频率set alphaM [expr $xDamp*(2*$omegaI*$omegaJ)/($omegaI+$omegaJ)];————alphaM 为a0，即质量相关系数；。
