Tekla Structures与BIM5D交互规范
广联达软件股份有限公司
2016年2月
一、零件名称填写
用户需在tekla中填写零件的名称,Tekla中对应填写部位如下图:
二、组件属性输入规则:
1.在构件名称处填写组件规格,组件中对应填写部位截图:
2.在构件用户区域1填写构件类型(注意此处需要严格按照组件类型表格填写)
3.在构件用户区域2填写防火涂料等级
组件类型表格如下:
三、IFC输出
1、导出内容:
混凝土参照部分不予导出。
2、导出步骤:
(1)选择需要导出的组件
(2)步骤:文件→输出→IFC,界面弹出对话框,如下图:
3、点击【定义】弹出属性设置定义对话框,在对话框中分别设置TEKLA Common页签的属性定义。
注意不要落项。
(1)所需导出TEKLA Common页签属性如下图:
组件属性:
零件属性:
螺栓属性:
通过在如下截图所示,具体勾选属性即可:
4、点击对话框的【确定】,再点击【创建被选中的】,此时,命令行提示“输出开始待命令行提示“输出全部部件”。
即输出完成,IFC文件默认保存在工程目录中。
注意事项
1、Tekla-common页签属性勾选默认记忆保存,若软件重新安装,页签属性需重新勾
选。
2、在钢结构已有模型中查看,发现有混凝土部分模型,这部分模型与土建部分重复,
在导出时请勾选掉这部分的选项(文件→输出→ifc→定义)。
3、对于构件的命名,一律严格按照图纸中的表示方式。

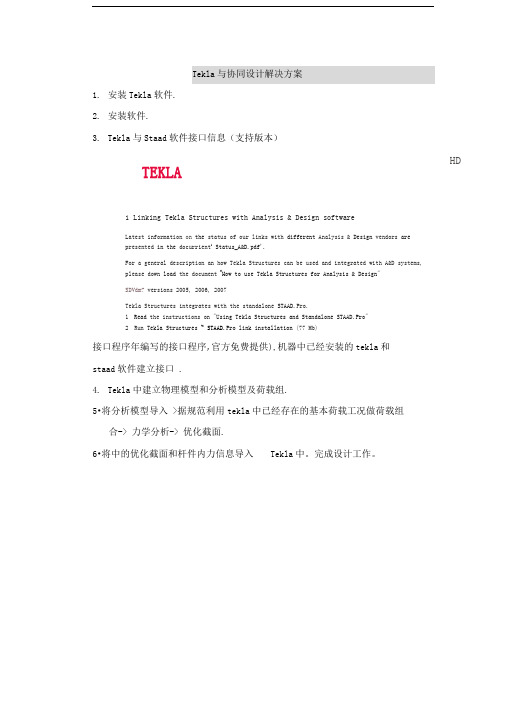

1.安装Tekla软件.2.安装软件.3.Tekla与Staad软件接口信息(支持版本)HD TEKLA1 Linking Tekla Structures with Analysis & Design softwareLatest information on the status of our links with different Analysis & Design vendors arepresented in the docurrient1Status_A&D.pdf'.For a general description an how Tekla Structures can be used and integrated with A&D systems,please down load the document N How to use Tekla Structures for Analysis & Design"SDVdm? versions 2005, 2006, 2007Tekla Structures integrates with the standalone STAAD.Pro.1Read the instructions on "Using Tekla Structures and Standalone STAAD.Pro"2Run Tekla Structures ~ STAAD.Pro link installation (77 Mb)接口程序年编写的接口程序,官方免费提供),机器中已经安装的tekla和staad软件建立接口.4.Tekla中建立物理模型和分析模型及荷载组.5•将分析模型导入>据规范利用tekla中已经存在的基本荷载工况做荷载组合-> 力学分析-> 优化截面.6•将中的优化截面和杆件内力信息导入Tekla中。
TEKLA STRUCTURES与PDMS三维工作平台衔接的研究摘要本文对PDMS三维设计软件与土建结构设计软件Tekla Structures间的衔接进行了研究,分析了经常使用的几种衔接方式,并分析了各种衔接方式的优缺点。
并提出了最终的解决方案,通过接口开发,直接将双方的模型,无障碍导入另一个三维设计软件中,并且可以接着继续编辑,做设计和修改,这才是最终解决方案。
目前,开发成果已经初步使用,效果很好。
关键词PDMS;TEKLA STRUCTURES;衔接;接口开发随着三维设计软件在工程设计中的应用越来越广泛,三维设计软件的优缺点也越来越清晰的显现。
PDMS三维设计软件在国内的应用越来越普遍,大家对PDMS的优缺点也很清楚。
只有弥补了PDMS三维设计软件的不足才能发挥PDMS三维设计平台的优势,让三维设计更好的为工程服务。
PDMS三维设计软件的不足,在结构专业方面显得更为明显,所以结构设计人员不愿意使用PDMS 软件来做三维设计,他们更愿意用好用的专业设计软件TEKLA STRUCTURES (后面简写为TS)来设计。
PDMS与TS的衔接是我们研究的重点。
1 PDMS在结构设计及出图中的不足1)PDMS在结构专业的设计中,对钢结构框架的设计比较方便和快捷,但是在钢结构的节点的设计方面就显得不足,而且不能自动出节点图,对于结构专业来说,出不了节点图,只是给别的工种搭舞台,做碰撞检查和综合;2)在出结构专业图方面就更显不足,结构专业往往需要投入大量的人力去修改从PDMS项目中出来的图纸,修改的工作量快赶上在Auto CAD中直接设计的工作量,这样对结构专业来说,使用PDMS没有多少优势,所以结构专业设计人员使用PDMS的积极性不强;3)结构专业对于环形墙要出展开图,在PDMS中根本完成不了,而且在出孔洞和埋件图也不是很好,后续修改工作量很大。
软件没有结构配筋功能;4)软件界面友好度一般,建模效率低。
tekla structures 与 midas gen 在实际工程中的协同应用Tekla Structures和Midas Gen是两个在结构工程领域广泛使用的软件。
Tekla Structures是一款专业的BIM软件,可用于建筑、土木和结构工程等领域。
Midas Gen是一款结构分析和设计软件,可用于建筑、桥梁、隧道和塔等结构的分析和设计。
这两款软件在实际工程中的协同应用可以提高工程的效率和质量。
在实际工程中,Tekla Structures和Midas Gen可以协同使用,以实现更高效的结构设计和分析。
首先,Tekla Structures可以用于建立结构模型,包括建筑、桥梁、隧道和塔等结构。
这些模型可以包含结构的几何形状、材料属性、截面信息和荷载等。
然后,这些模型可以导入到Midas Gen中进行结构分析和设计。
Midas Gen可以对结构进行静力和动力分析,计算结构的应力、变形和振动等参数。
同时,Midas Gen还可以进行结构优化设计,以满足设计要求和优化结构的性能。
最后,Midas Gen可以将设计结果导出到Tekla Structures中,以进行结构的详细设计和施工图制作。
在实际工程中,Tekla Structures和Midas Gen的协同应用可以带来以下优势:1. 提高工程效率。
Tekla Structures和Midas Gen可以实现结构模型的无缝转换,避免了重复建模和数据输入的工作。
同时,Midas Gen 可以进行结构分析和设计,提高了结构设计的效率和准确性。
2. 提高工程质量。
Tekla Structures和Midas Gen可以实现结构模型的精确建模和分析,避免了人为误差和计算错误。
同时,Midas Gen 可以进行结构优化设计,提高了结构的性能和安全性。
3. 促进协同合作。
Tekla Structures和Midas Gen可以实现结构模型的共享和协同,促进了设计团队的协同合作和沟通。
使用Tekla Structures和独立STAAD.Pro描述Bentley公司的STAAD.Pro和Tekla 之间的合作是通过开放的设计接口连接来解决的. 这个文件是通过强调以下方面来讲述T ekla Structures 和独立STAAD.Pro是如何通过接口连接的• 安装• 用法步骤安装安装STAAD链接接: 从Tekla用户服务网站下载安装包(Tekla Structures –下载–版本–12.0 – 12.0 最终版–下载STAAD组件安装文件), 运行“Setup_staadpro.bat”来安装与独立STAAD.Pro.的接口说明:• 独立的STAAD.Pro 必须在安装链接之前安装。
• 如果之后更新STAAD.Pro 版本,那么只要再简单安装一次链接就可以了。
• 接口安装文件不随TS版本升级, 接口会自动支持后续的TS版本, 不需任何修改。
• 支持的独立的STAAD.Pro 版本是2003, 2004, 2005 and 2006。
• 用户服务安装包必须是从一个可以创建临时文件的文件夹里运行, (例如不能从CD运行)。
用法在Tekla Structures里创建一个例如名叫“如何用Tekla Structures分析模型”的分析模型.分析模型的分析引擎根据你所安装的STAAD.Pro版本被设置为STAAD.Pro2003/2004/2005。
按运行键启动T ekla Structures:• 创建Staad 模型(后缀名为.std的文件) i• 运行STAAD.Pro• 导入Staad 文件正常运行STAAD.Pro. 但是要注意是从Tekla Structures中输入信息的那些杆件不能被修改。
如果被修改, 从STAAD.Pro 输入到T ekla Structures中分析结构将不能正确运行。
特别注意的是:• 杆件的2端起始号号不能改变• 杆件不能被切割• 节点位置不能被修改在完成Staad分析之后, 将得到的结果输入到T ekla Structures中来输入构件的截面修改以及杆件两端的受力. 换句话说, Tekla Structures的优化命令一直不需要使用。
Tekla Structures与SmartPlant3D连接流程文件12月20日, 2007 Michael Gustafson, Tekla Inc.目的这个文档的目的是定义整合Tekla Structures(TS)和SmartPlant(SP3D)的范围和步骤流程。
内容基础并且包括了可以应用到工业领域多个学科比如能源和核工业的许多好的实践经验。
要注意的是,这个文档仅是一个指导文件,我们推荐用户根据自己的需要进行一些自行的设置。
流程范围第一阶段的工作通常基于将结构节点从Tekla Structures转换到SP3D。
这一流程的范围是延伸扩展TS和SP3D的持续整合。
数据转换的方法第一阶段的数据主要转换方法是CIS/2(CIMSteel2),这种格式是钢结构领域非常普通的格式,并且它的应用已经延伸到了混凝土结构的线性构件(开口的混凝土板、墙板)。
未来阶段TS和SP3D之间的发展很可能延伸到以例如CIS2作为数据转换办法的STEP。
第二种数据转换的格式是DGN(或DWG),DGN可以用来导入所有不包括在CIS/2的格式的对象参考模型。
阶段I –从Tekla输出数据并且输入到SmartPlant (V7-SP2) 用户有几个可行的流程来合作。
其中的2个流程如下方所示,描述的是他们和民用的或使用Tekla Structures的结构工程师或使用SP3D的机械/电力/管道工程师相互之间的关系。
流程 1 下面的示意图1就是流程1的概念图。
示意图 1 –任务向导流程1虽然在结构数据转换中有几个几个切入点,流程1还是集中将Tekla Structures的内容导入到SmartPlant产品中,这种数据转换通常是一个单向的流程;然而3-D协调和决策的参考对象从SmartPlant交换到Tekla是由结构团队来完成的。
这个流程的简单翻译就是包括在Tekla Structures(TS)中开始创建钢结构和混凝土对象。
Tekla Structures软件常见问答1(综合)以下内容皆假定软件版本为11.1中国环境,用户应根据实际情况确定自己的文件路径。
1、安装Tekla Structures过程中提示输入序列号怎么办?这是TS中计算模块要求的序列号,所以在安装模块选择时不要选择分析与设计模块就可以了。
2、软件启动时提示找不到密码a、可能原因:软件锁松动解决方法:拔下软件锁重新插紧b、可能原因:临时密码到期解决方法:用文本编辑器(如记事本、写字板)打开\TeklaStructures\11.1\nt\bin目录下xswrk.dat文件,确认有效期,该信息位于第一行末尾,如T1/05 代表有效期至2005年1月底,如确已到期,请与Tekla软件公司联系c、可能原因:安装软件时没有装软件锁的驱动程序解决方法:进入目录 \TeklaStructures\11.1\nt\dongle,运行SETUPX86.EXE,在对话框中点击下拉菜单Functions——Install Sentinel Driver,点OK即可。
d、系统日期被修改如果密码是临时密码,而系统日期被修改到有效期以后,就会出现密码过期的问题。
而且这一问题会被写入系统,所以即使将日期改回也无法解决。
因此使用临时密码时要非常注意这一问题。
万一发生,请于Tekla公司联系。
3、几个明明有碰撞的零件在运行“碰撞校核”命令时却被报告没有碰撞原因:这几个零件属于节点内的对象,而在选择时打开了“选择父对象”开关,导致零件没有实际被选中解决方法:选择时打开“选择节点中的目标”开关4、在图纸无法选中圆孔的中心原因:用零件切割或多边形切割得到的圆孔实际上都是多边形孔模拟的,所以没有实际的圆心解决方法:用开螺栓孔的方法开圆孔5、视图在渲染模式下表现很难看,画面支离破碎原因: Tekla Structures是基于OpenGL的软件,一些对OpenGL标准支持有问题的显卡在绘图时会出错解决方法:编辑\TeklaStructures\11.1\bat\environment目录下的china_env.bat 文件(我们假定用户使用的是中国环境),找到rem set XS_USE_SOFTWARE_RENDERING=TRUE将前面的rem去掉,重新启动软件即可6、渲染视图的背景是黑色的,但我们希望将其改为白色解决方法:编辑\TeklaStructures\11.1\bat\environment目录下的china_env.bat 文件,找到rem set XS_BACKGROUND_COLOR=0.0 0.0 0.0,改为set XS_BACKGROUND_COLOR=1.0 1.0 1.0 重新启动软件即可7、明明在模型中搭建了梁、柱或是定位点,但是却看不见a、可能原因:视图使用了显示过滤解决方法:双击相应视图,点击“过滤”按钮,将过滤选项关闭b、可能原因:搭建的对象位于当前视图景深以外解决方法:双击相应视图,调大其显示深度(我们强烈建议用户到相应标高或立面的视图上搭建对象,不要在其它视图面中进行)c、可能原因:搭建的对象位于工作区域以外解决方法:选中视图,右击鼠标,在菜单中选择“适合工作区域”8、图纸的白色背景如何改成黑色?编辑\TeklaStructures\11.1\bat\environment目录下的china_env.bat文件,添加 set XS_BLACK_DRAWING_BACKGROUND=TRUE,并重新启动软件。
