UG中如何修改后处理使数控程序头中包含程序的名字

UG 后处理（后面有点UG与VERICUT）要适当的提高自己的英语水平1.0.0：打开后处理工具卡1.2.0：进入创建后处理文件页面1.2.1 创建一个新的后处理文件这里输入文件名（英文）此区域Inches 英制单位Millimeters 公制设定此区域轴选项3-轴4-轴或5轴这里只讲解3轴通用设定此区域为机床类型设定Generic 通用的Library 浏览自带机床User’s 用户自定义此区域描述你的后处理单只能输入英文选择完自己需要的格式后处理单击OK 进入下一步这一选项进行修改你的程序头程序尾中间换刀程序衔接道具号道具属性显示的添加进行讲解此选项为程序头选项此选项为增加程序条命令点击它可以拖入程序条就像这样这里的垃圾桶通样你不想要的此条可以删除下面讲解通用的编程设置下面图片是默认的设置此选项为N码关闭此选项为N码开启一般都是把这条此选项需要更改改成你需要的G40 G49 G80 G90既可单击这条词条就可修改进入下一画面把不需要的拖入垃圾桶通过此选项里的代码你可以找到你想要的改好后点击OK既可安全起见最好加入个Z轴回零命令拉入一个词条框添加一个新的词条框如果你想把词条框放在哪个词条框的周围只要看好词条对应放置位置变白既可松掉鼠标下面进入新词条选项里点击这里可以加入你要的词条而我们需要的是 G00 G91 G28 Z0 命令可以用文本形式输入就是这里选择第二个选项“TEXT”文本点击 Add word 拉入这个区域同样变白放置输入你要的文本G00 G91 G28 ZO 点击OK 既可程序头设定完成就是这个效果看下图如果需要加入O号下面编辑你的换刀过程点击中文意思就是操作开始步骤在这里你可以加入你需要的道具信息 N号的开关 M8 M9的开关设置 G43H00等设置下面先讲解 N号的加入加入N号我们只需要拉两个 N号开关词条就可以选择这一选项拉到上面是N号开然后拉入在下面既可下面加入刀具信息找到这个选项操作员消息拉入 N号关后面输入命令MOM_output_literal “( 刀具名称:$mom_tool_name )”MOM_output_literal “( 刀具直径:$mom_tool_diameter )”MOM_output_literal “( 刀具R角半径:$mom_tool_corner_radius )”想要哪个信息就输入哪行如果要两个以上就飞边拉入词条输入这项编辑完毕单击蓝色的区域机床控制 Machine Control 进入一下界面我们只要在G43后加上M8既可完成此项设定然后点击进程动作设定我们只需要修改中间的那个 G02 G03的进入下一页面该为Vector-Arc Start to Center 修改后OK 推出不改出程序带R的带圆的程序就是乱做一团。

UG后处理中代码命令FANUC 0-TD系统G 代码命令代码组及其含义“模态代码” 和“一般” 代码“形式代码” 的功能在它被执行后会继续维持，而“一般代码” 仅仅在收到该命令时起作用。

定义移动的代码通常是“模态代码”，像直线、圆弧和循环代码。

反之，像原点返回代码就叫“一般代码”。

每一个代码都归属其各自的代码组。

在“模态代码”里，当前的代码会被加载的同组代码替代码解释G00 定位1. 格式G00 X_ Z_这个命令把刀具从当前位置移动到命令指定的位置(在绝对坐标方式下)，或者移动到某个距离处(在增量坐标方式下)。

2. 非直线切削形式的定位我们的定义是：采用独立的快速移动速率来决定每一个轴的位置。

刀具路径不是直线，根据到达的顺序，机器轴依次停止在命令指定的位置。

3. 直线定位刀具路径类似直线切削(G01) 那样，以最短的时间（不超过每一个轴快速移动速率）定位于要求的位置。

N10 G0 X100 Z65G01 直线插补1. 格式G01 X(U)_ Z(W)_ F_ ;直线插补以直线方式和命令给定的移动速率从当前位置移动到命令位置。

X, Z: 要求移动到的位置的绝对坐标值。

U,W: 要求移动到的位置的增量坐标值。

2. 举例① 绝对坐标程序G01 X50. Z75. F0.2 ;X100.;② 增量坐标程序G01 U0.0 W-75. F0.2 ;U50.圆弧插补(G02, G03)G02(G03) X(U)__Z(W)__I__K__F__ ; G02(G03) X(U)__Z(W)__R__F__ ;G02 –顺时钟(CW)G03 –逆时钟(CCW)X, Z –在坐标系里的终点U, W –起点与终点之间的距离I, K –从起点到中心点的矢量(半径值)R –圆弧范围(最大180 度)。

2. 举例①绝对坐标系程序G02 X100. Z90. I50. K0. F0.2或G02 X100. Z90. R50. F02;②增量坐标系程序G02 U20. W-30. I50. K0. F0.2;或G02 U20. W-30. R50. F0.2;第二原点返回(G30)坐标系能够用第二原点功能来设置。

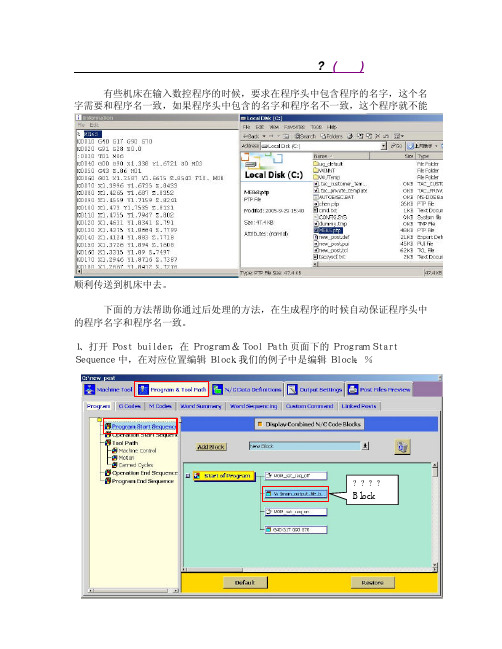

如何修改后处理使数控程序头中包含程序的名字? (加工)
有些机床在输入数控程序的时候，要求在程序头中包含程序的名字，这个名字需要和程序名一致，如果程序头中包含的名字和程序名不一致，这个程序就不能
顺利传送到机床中去。

　
下面的方法帮助你通过后处理的方法，在生成程序的时候自动保证程序头中的程序名字和程序名一致。

　
１、打开Ｐｏｓｔ　ｂｕｉｌｄｅｒ，　在Ｐｒｏｇｒａｍ　＆　Ｔｏｏｌ　Ｐａｔｈ　页面下的Ｐｒｏｇｒａｍ　Ｓｔａｒｔ　
Ｓｅｑｕｅｎｃｅ　中，在对应位置编辑Ｂｌｏｃｋ．我们的例子中是编辑Ｂｌｏｃｋ：　％　
????
Block
2. 在编辑对话框中，添加一个Ｔｅｘｔ字段，字段的之值为：　
￥ｍｏｍ＿ｏｕｔｐｕｔ＿ｆｉｌｅ＿ｂａｓｅｎａｍｅ
３、这样，就可以在后处理输出程序的时候，自动保证程序名之间的统一。

　
提示：修改后处理之前，注意备份原来的后处理文件！！！　。

②1启动后处理构造器③④①2如图设置，选用fanuc_6M 控制器①②③④①3保存，取名：3zhou_fanuc②③②4（不让G40单独占一行）删除G40代码①③④⑤②5（不让G40与G02同一行）删除G41代码①③④⑤②6（设置G00同样可以输出G41/G40）添加G41代码①③④⑤②7（设置G41之后必然有D01）添加custom command代码①③④⑤⑥7（设置G41之后必然有D01）输入代码MOM_force Once D⑦插入⑧设置名称⑨输入代码7（设置G41之后必然有D01）（补充说明）下面的做法是不正确的D会提前出现8（设置线性运动分辨率）（即坐标数据精度）（设置为0.001，精度不要设置高了）②9（设置圆弧最小值）①③④⑤最小值最小圆弧长度太小会出问题，见后面补充说明设置0.01比较合适10（设置钻孔循环G98退刀）选择G9810（设置钻孔循环G98退刀）添加G9811（设置G84格式）允许定制11（设置G84格式）添加G95 M29指令11（设置G84格式）添加定制G95指令11（设置G84格式）添加定制M29指令11（设置G84格式）（设置G84之后输出G94的标识）（钻孔之后不输出G94攻丝之后才输出G94）11（设置G84格式）钻孔之后不输出G94攻丝之后才输出G9411（设置G84格式）（单独定义一个攻丝F指令）删除原来的F11（设置G84格式）添加自定义F如下图11（设置G84格式）新建格式设置如下11（设置G84格式）（设置螺距F大于5小于0.001报警）编程F超出区间会报警如下图这个报警不便于检查我们继续优化11（设置G84格式）（设置超出值弹出报警窗口）值设大11（设置G84格式）（设置超出值弹出报警窗口）在G84之后加入如下语句就会报警如右图作业：设置T=0 S=0 报警提示：在代码上面右键选择编辑，可以查看代码的变量名称11（设置G84格式）（添加一个Q代码）设置如右图11（设置G84格式）设置代码输出顺序交换一下输出顺序完成G84设置②12（去除切削进给F后面的点）如F200.改成F200①③④⑤13（删除G02后面的K代码）G18/G19平面需要时可以单独做一个后处理14（线性运动 S M03 单独占行）提行即可15（程序无G00同样输出G43）加入G43 H01指令16（快速运动 S M03 单独占行）提行即可17（G43这行输出M08）18（S之后出现G04暂停）在线性运动和快速运动的S之后添加G04 K 地址不同系统暂停指令不同自己根据系统要求设置代码18（S之后出现G04暂停）（每个工序刷新一次G04）这样可以实现，但是同一把刀每个工序都在S之后输出暂停浪费时间我们需要换刀时才暂停所以要改一下，见后页18（S之后出现G04暂停）接上页把刷新放到换刀之前就可以了19（添加刀具信息和换刀暂停T0报警）在自动换刀T M6后面添加一个自定义命令如下图看不清楚代码到后处理视频页面可以下载后处理然后打开TCL文件，搜索T=0即可20（S0、F250报警）在每个地方都添加右边代码（有些工序是没有某些动作的，所以全部添加保证生效）20（S0、F250报警）钻孔需要在这里面添加，否则无效21（设置G54-G59）添加一个新块21（设置G54-G59）添加G-MCS Fixture offset21（设置G54-G59）右键更改为用户定义21（设置G54-G59）53改成G54默认输出G54MCS中的装夹偏置设置1=G55 2=G56...22（程序头输出%+NC名）输出零件名称23（在程序头输出Zmax）定制命令-导入-行程检查导入23（在程序头输出Zmax）在before_motion中输入check命令23（在程序头输出Zmax）在尾部添加如下代码注意因为要重写文件，所以后处理NC文件不能指定为中文路径，否则会报警注意：代码看不清楚到后处理页面下载打开.TCL文件搜索rewrite即可把ZMAX输出到程序头会大大减慢后处理速度做过一个比较：2250K的文件（2.19M）不加turbo输出到前面80秒加turbo输出到前面要55秒钟不加turbo输出在后面30秒加turbo输出在后面7秒钟24（提高后处理速度）导入turbo高速处理指令24（提高后处理速度）把turbo高速处理指令加入程序头即可注意：加入turbo的影响加入turbo高速处理指令后，设置的自定义事件：与线性运动，圆弧运动，快速运动相关的都无效了例如F=250报警就无效了(钻孔，换刀有效里面的还有效)制作完成！后面有补充内容。

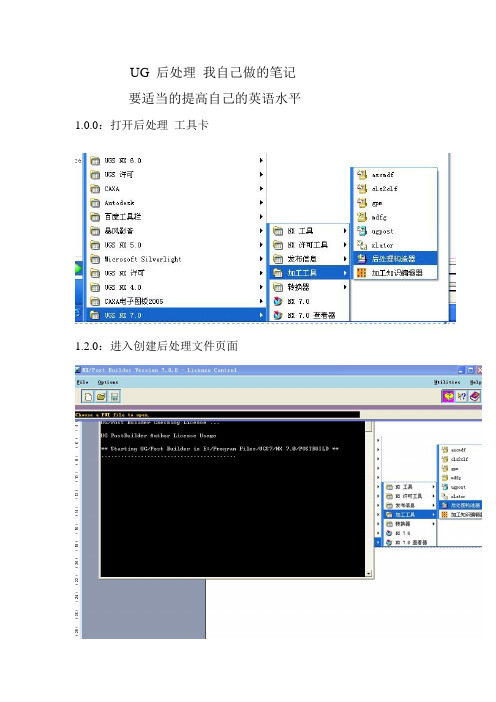

UG 后处理我自己做的笔记要适当的提高自己的英语水平1.0.0：打开后处理工具卡1.2.0：进入创建后处理文件页面1.2.1 创建一个新的后处理文件这里输入文件名（英文）此区域Inches 英制单位Millimeters 公制设定此区域轴选项3-轴4-轴或5轴这里只讲解3轴通用设定此区域为机床类型设定Generic 通用的Library 浏览自带机床User’s 用户自定义此区域描述你的后处理单只能输入英文选择完自己需要的格式后处理单击OK 进入下一步这一选项进行修改你的程序头程序尾中间换刀程序衔接道具号道具属性显示的添加进行讲解此选项为程序头选项此选项为增加程序条命令点击它可以拖入程序条就像这样这里的垃圾桶通样你不想要的此条可以删除下面讲解通用的编程设置下面图片是默认的设置此选项为N码关闭此选项为N码开启一般都是把这条需要更改改成你需要的G40 G49 G80 G90既可单击这条词条就可修改进入下一画面把不需要的拖入垃圾桶通过此选项里的代码你可以找到你想要的改好后点击OK既可安全起见最好加入个Z轴回零命令拉入一个词条框添加一个新的词条框如果你想把词条框放在哪个词条框的周围只要看好词条对应放置位置变白既可松掉鼠标下面进入新词条选项里点击这里可以加入你要的词条而我们需要的是 G00 G91 G28 Z0 命令可以用文本形式输入就是这里选择第二个选项“TEXT”文本点击 Add word 拉入这个区域同样变白放置输入你要的文本G00 G91 G28 ZO 点击OK 既可程序头设定完成就是这个效果看下图如果需要加入O号下面编辑你的换刀过程点击中文意思就是操作开始步骤在这里你可以加入你需要的道具信息 N号的开关 M8 M9的开关设置 G43H00等设置下面先讲解 N号的加入加入N号我们只需要拉两个 N号开关词条就可以选择这一选项拉到上面是N号开然后拉入在下面既可下面加入刀具信息找到这个选项操作员消息拉入 N号关后面输入命令MOM_output_literal “( 刀具名称:$mom_tool_name )”MOM_output_literal “( 刀具直径:$mom_tool_diameter )”MOM_output_literal “( 刀具R角半径:$mom_tool_corner_radius )”想要哪个信息就输入哪行如果要两个以上就飞边拉入词条输入这项编辑完毕单击蓝色的区域机床控制 Machine Control 进入一下界面我们只要在G43后加上M8既可完成此项设定然后点击进程动作设定我们只需要修改中间的那个 G02 G03的进入下一页面该为Vector-Arc Start to Center 修改后OK 推出不改出程序带R的带圆的程序就是乱做一团。

本文简明扼要地介绍了UG/Post后处理器的基本概念，组成及内容，目的是使广大读者从全局上对UG/Post有所了解和认识，文章深入浅出，实用性强，是一篇不可多得的普及力作。

一、后处理简述无论是哪种CAM软件，其主要用途都是生成在机床上加工零件的刀具轨迹（简称刀轨）。

一般来说，不能直接传输CAM软件内部产生的刀轨到机床上进行加工，因为各种类型的机床在物理结构和控制系统方面可能不同，由此而对NC程序中指令和格式的要求也可能不同。

因此，刀轨数据必须经过处理以适应每种机床及其控制系统的特定要求。

这种处理，在大多数CAM软件中叫做“后处理”。

后处理的结果是使刀轨数据变成机床能够识别的刀轨数据，即NC代码。

可见，后处理必须具备两个要素：刀轨——CAM内部产生的刀轨；后处理器——是一个包含机床及其控制系统信息的处理程序。

UG系统提供了一般性的后处理器程序——UG/Post，它使用UG内部刀轨数据作为输入，经后处理后输出机床能够识别的NC代码。

UG/Post有很强的用户化能力，它能适应从非常简单到任意复杂的机床及其控制系统的后处理。

二、UG/Post组成结构提到UG/Post后处理器，不得不简单的介绍一下MOM(Manufacturing Output Manager)，即加工输出管理器。

MOM是UG提供的一种事件驱动工具，UG/CAM模块的输出均由它来管理，其作用是从存储在UG/CAM内的数据中提取数据来生成输出。

UG/Post就是这种工具的一个具体运用。

MOM是UG/post后处理器的核心，UG/post使用MOM来启动解释程序，向解释程序提供功能和数据，并加载事件处理器(Event Handler)和定义文件(Definition File)。

除MOM外，UG/post主要由事件生成器、事件处理器、定义文件和输出文件等四个元素组成。

一旦启动UG/POST后处理器来处理UG内部刀轨，其工作过程大至如下：事件生成器从头至尾扫描整个UG刀具轨迹数据，提取出每一个事件及其相关参数信息，并把它们传递给MOM去处理；然后，MOM传送每一事件及其相关参数给用户预先开发好的事件处理器，并由事件处理器根据本身的内容来决定对每一事件如何进行处理；接着事件处理器返回数据给MOM作为其输出，MOM读取定义文件的内容来决定输出数据如何进行格式化；最后，MOM 把格式化好的输出数据写入指定的输出文件中。

MasterCAM与UG后处理的一些简单的修改MasterCAM系统缺省的后处理文件为MPFAN.PST，适用于FANUC（发那科）数控代码的控制器。

其它类型的控制器需选择对应的后处理文件。

由于实际使用需要，用缺省的后处理文件时，输出的NC文件不能直接用于加工。

原因是：以下内容需要回复才能看到⑴进行模具加工时，需从G54～G59的工件坐标系指令中指定一个，最常用的是G54。

部分控制器使用G92指令确定工件坐标系。

对刀时需定义工件坐标原点，原点的机械坐标值保存在CNC控制器的G54～G59指令参数中。

CNC控制器执行G54～G59指令时，调出相应的参数用于工件加工。

采用系统缺省的后处理文件时，相关参数设置正确的情况下可输出G55～G59指令，但无法实现G54指令的自动输出。

⑵FANUC.PST后处理文件针对的是4轴加工中心，而目前使用量最大的是3轴加工中心，多出了第4轴数据“A0.”。

⑶不带刀库的数控铣使用时要去掉刀具号、换刀指令、回参考点动作。

⑷部分控制器不接受NC文件中的注释行。

⑸删除行号使NC文件进一步缩小。

⑹调整下刀点坐标值位置，以便于在断刀时对NC文件进行修改。

⑺普通及啄式钻孔的循环指令在缺省后处理文件中不能输出。

使用循环指令时可大幅提高计算速度，缩小NC文件长度。

如果要实现以上全部要求，需对NC文件进行大量重复修改，易于出现差错，效率低下，因此必须对PST（后处理）文件进行修改。

修改方法如下：1、增加G54指令（方法一）：采用其他后处理文件（如MP_EZ.PST）可正常输出G54指令。

由于FANUC.PST后处理文件广泛采用，这里仍以此文件为例进行所有修改。

其他后处理文件内容有所不同，修改时根据实际情况调整。

用MC9自带的编辑软件（路径：C:\Mcam9\Common\Editors\Pfe\ PFE32.EXE）打开FANUC.PST文件（路径：C:\Mcam9\Mill\Posts\ MPFAN.PST）单击【edit】→【find】按钮，系统弹出查找对话框，输入“G49”。

[Adver]这是一篇针对性很强的文章，文中简明介绍了在UG 软件中配置针对HAAS 加工中心数控系统的后处理文件的全过程。

读者可举一反三地将其应用于其他的数控系统中笔者单位引进了HAAS 加工中心和三维CAD/CAM/CAE 软件，UG 。

对于复杂零件( 特别是模具) ，手工编程难以满足生产需要，而UG 软件具有CAD/CAM 一体化的优势，可以编制各种复杂的加工程序。

然而，UG 是一种通用的软件，针对不同的数控机床需开发其后处理文件。

因此，为UG 配HAAS 加工中心后处理用的机床信息文件MDFA(Machine Date File ASC Ⅱ) 就成为当务之急。

一、UG 的CAD/CAM 过程UG 的CAD/CAM 过程首先利用Modeling 造型模块对零件进行造型；再用Manufactu ring 加工模块生成APT 语言格式的刀位原文件(Cutter LocationSource File) ，即CLSF 文件，它包括刀具坐标数据和后处理语句；最后由UG 的GPM(Graphics Postprocessor Module)模块读取CLSF 文件和机床数据MDFA 文件，依照MDFA 文件的格式生成一个机床直接可执行的PTP 文件，该文件就是机床数控G 代码文件，送入机床数控系统即可执行零件加工。

二、UG 的刀位原文件(CLSF) 介绍CLSF 文件包括所有刀具的几何信息语句，加工坐标与几何体绝对坐标系的坐标交换关系语句，刀具显示语句，刀具位置点定义语句，以及机床的各种准备功能与辅助功能定义语句和进给速率语句等。

下面是一个CLSF 文件的例子。

1 TOOL PATH/CAVITY —— MILL,TOOL,MILL2 TLDATA/MILL,20.0000 ，0.0000 ，75.0000 ，0.00003 MSYS/0.0000,0.0000.0.0000,1. 000000,0.0000000,0.0000000, 1.0000000,0.00000004 PAINT/PATH5 PAINT/SPEED,106 PAINT/COLOR,47 RAPID8 GOTO/62.8466,53.4768, 53.0000,0.0000000,0.0000000, 1.00000009 PAINT/COLOR,610 FEDRAT/MMPM,250.000011 GOTO/62.9687,54. 0370,52.846412 GOTO/62.9686,55. 9711,52.3281……………… ..……………… ..……………… ..13 GOTO/18.0083,46.7460,5.000014 PAINT/SPEED,1015 PAINT/TOOL NOMORE16 END-OF-PATH第1 语句表示加工类型为型腔铣；第2 语句表示描述刀具有关参数；第3 语句定义加工坐标系(MCS) 与几何体绝对坐标系之间的变换距阵；第10 语句定义进给速度为250mm/min；以后的语句是GOTO 语句的通用格式：GOTO/X,Y,Z 。
