图解两个工作流程图的一般画法-你肯定能轻松掌握!

节拍和流水线工作指示图表节拍是流水线上完成的两件产品之间的时间间隔，是组织大量流水生产的依据，是最基本的期量标准，它可以反映流水线的产出速度，是根据计划期内的计划产量和有效时间来确定的。

单—品种流水生产线，在编制生产作业计划任务时，主要是根据流水线的生产能力和节拍，直接把生产任务分配给车间。

若任务大于能力，则通过调整流水线加快节拍，或采取措施增加流水线的有效工作时间，以增加产量。

计算公式如下：()=计划期流水线的有效工作时间计划节拍计划期流水线任务产量 =上期流水线的有效工作时间实际节拍上期流水线产量为了满足市场不断增长的需求，企业在编制作业计划时，要发动群众采取技术组织措施，提高流水线生产能力，达到计划节拍的要求。

对于多品种混合流水线，由于是不同品种成批轮番进行生产，因而还必须合理安排各种产品的投产顺序。

安排多品种混流生产投产顺序常用生产比倒数法或“生产平准化”方法。

连续流水线作业指示图表的编制。

连续流水线的工序同期化程度很高，各个工序的节拍基本等于流水线的节拍，因此工作地的负荷率高。

这时就不存在工人利用个别设备不工作的时间去兼管其他设备的问题。

因此连续流水线的作业指示图表比较简单，只要规定每条流水线在轮班内的工作中断次数、中断时刻和中断时间即可。

下图1是连续流水线作业指示表的一个例子。

图1 连续流水线作业指示图表间断流水线作业指示图表的编制。

间断流水线由于各工序的生产率不一致，因而在生产中可能发生零部件等待工作地，或者工作地等待零部件进行加工的情况。

因此间断流水线作业指示图表的编制比较复杂，其关键是确定流水线的看管期，在此基础上确定看管期各工作地产量及负荷、看管期内各工作地工作时间长度、工作地工作起止时间、每个工作地的工人数量及劳动组织形式等。

在间断流水线中，各工作地的生产效率不同，为了保证工人的工作负荷相对均衡，就必须考虑为负荷较小的工人安排多设备看管，从而使每道工序在工人所看管设备的范围内巡回一次的时间内能生产相同数量的产品。

快速做流程图的三种小方法
在职场中我们要会熟练使用各种办公软件，才能提高我们的工作效率，下面我为大家分享三种制作流程图的方法，非常简单哦！
一，在Word中制作流程图
1，首先点击“插入”再点击“形状”,点击新建绘图画布，就出来画布了。

2，再点击“插入”，“形状”，会出现流程图，选择你用的图形，点击鼠标左键，就可以拖动图片了。

3，选择“插入”“形状”在线条中选择连接符，点击选中连接符，鼠标会变成十字形，移动到流程图上，图像上会出现四个点，把鼠标放到要链接的点上，按鼠标左键，再把鼠标移动到下面的流程图上的连接点上，完成两个图的链接。

点击线条颜色可对线条进行设置线型，颜色等。

二，在Excel中制作流程图
1，打开Excel,新建工作簿，点击插入，形状，流程图，选择流程图形，点击一下，鼠标就会变成很细十字架，然后在网格线中拖一下就出来了，点击图形就可输入文字了。

2，点击形状，线条，连接流程图。

3，当把流程图做好的时候，点击图形点击右键给流程图设计样式等，做好后点击“视图”，点击“显示网格线”去掉勾就可以了。

三，迅捷流程图制作软件
这款软件可以在线使用，也有PC软件，提供多种流程图制作模板，页面简介，操作简单，使用非常方便。

以上就是三种方法，欢迎评论转发。

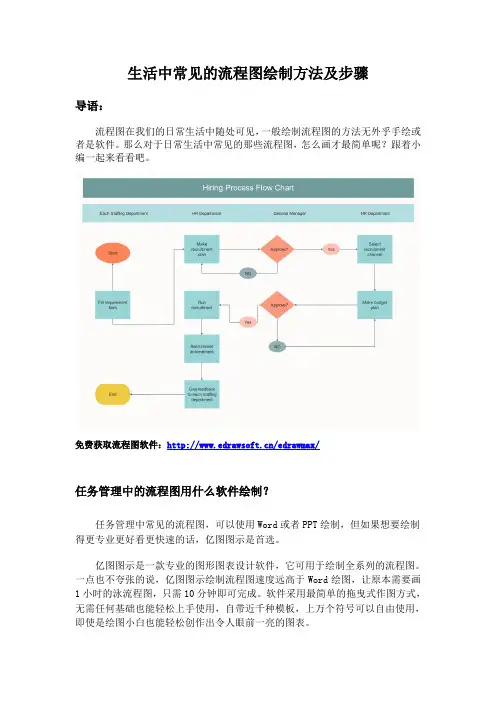

生活中常见的流程图绘制方法及步骤导语：流程图在我们的日常生活中随处可见，一般绘制流程图的方法无外乎手绘或者是软件。

那么对于日常生活中常见的那些流程图，怎么画才最简单呢？跟着小编一起来看看吧。

免费获取流程图软件：/edrawmax/任务管理中的流程图用什么软件绘制？任务管理中常见的流程图，可以使用Word或者PPT绘制，但如果想要绘制得更专业更好看更快速的话，亿图图示是首选。

亿图图示是一款专业的图形图表设计软件，它可用于绘制全系列的流程图。

一点也不夸张的说，亿图图示绘制流程图速度远高于Word绘图，让原本需要画1小时的泳流程图，只需10分钟即可完成。

软件采用最简单的拖曳式作图方式，无需任何基础也能轻松上手使用，自带近千种模板，上万个符号可以自由使用，即使是绘图小白也能轻松创作出令人眼前一亮的图表。

亿图图示软件特色：1、丰富的背景样式：几十套背景样式供用户使用，且只需拖拽样式到画布即可替换背景。

2、无限量的图框：可以在画布中添加无限量的图框，大大满足用户的创作需求。

3、页面适应到绘画：画布可无限量之大，一键点击“页面适应到绘图”，软件即可自动剪切画布至绘图区域。

4、免费更新提醒：当软件有新的版本或模板更新时，软件可提醒用户进行更新操作。

5、软件咨询服务：在绘图过程中遇到操作难题，可在线与客服人员联系，并解决问题。

产品经理如何使用亿图图示绘制常见的任务管理流程图首先在电脑中下载安装好亿图图示，打开浏览器，搜索“亿图”进入官网进行下载。

然后打开软件，新建一个空白文档，在符号库中找到“水平跨职能图形状”，将一个动态泳道图符号用鼠标“拖”进画布。

PS：点击“设置行数”时会弹出一个小窗口，在这里输入需要的泳道数量即可。

接着就是添加符号，在符号库中选择“基本流程图形状”，然后用鼠标直接拖到泳道中，这里有个小技巧，假如你想快速更换流程图符号样式，可以将鼠标移至符号上，这时会出现一个浮动按钮，点击它可以快速更换选择不同的流程图符号样式。

流程图的规范画法流程图是一种用来展示一个过程的图表，通常被用来描述一系列动作或决策的步骤。

它可以帮助人们更好地理解一个过程的流程，从而帮助工作人员更好地执行工作。

然而，如果一个流程图没有按照规范去画，很容易导致误解和混淆。

因此，在画流程图时，要遵循以下几个规范。

1. 用标准符号不同的符号代表不同的含义，使用标准符号可以让读者快速理解流程图中的信息，减少误解和混淆的可能。

比如，开始和结束的符号就应该使用正圆形和通过圆形来指定它们，而决策和分支应该使用菱形。

2. 使用正常的流程流向流程图应该按照从左向右或从上向下正常的流程流向来绘制。

这种方式可以确保读者更容易理解流程中的每一步骤。

3. 保持一致性同样类型的步骤应该使用相同的符号，并按照相同的流程流向。

这种一致性可以帮助读者更容易记忆和理解流程，加快学习流程的速度。

4. 使用容易理解的文本流程图需要和文本相结合，使用容易理解的文字可以帮助读者更好地理解流程中的每一个步骤。

在文本描述方面，要使用简明扼要、易于理解的语言。

5. 为决策创建正确数量的分支管道不同的决策需要不同数量的管道来表示。

如果决策只有两个选项，那么只需要一个分支管道；如果有三个选项，那么就需要两个分支管道，以此类推。

6. 绘制清晰的线条流程图中的线条应该绘制清晰，以避免产生误解。

线条的方向应该清晰，并且在不同符号之间应该具有合理的间隔。

线条的长度应该尽可能少，这样可以使流程图更加紧凑和可读。

7. 避免交叉线条可能会出现交错的线条（也称为反指针）的情况，这会使流程图的可读性降低。

在绘制流程图时，应该避免出现交叉线条。

总结流程图可以在许多领域中被广泛应用。

为了提高流程图的可读性并避免误解和混淆，需要遵循一些规范。

这种规范的应用可以让流程图更清晰、具有条理和信息密度，大大提高读者处理流程图的能力。

流程图的画法流程图是一种以图形符号表示操作过程的图表，常用于表示计算机程序的逻辑结构或工业生产中的操作顺序。

下面将介绍如何绘制一幅流程图。

首先，准备好画图所需的材料。

一张白纸，橡皮擦，铅笔和一组彩色画笔。

接下来，确定流程图的主题。

流程图可以用于许多不同的目的，如表示程序的执行流程、展示产品的生产过程等。

选择一个你想要表示的主题，并确保你对该主题非常了解。

第三步是确定流程图的起点和终点。

根据你选择的主题，找到流程的起始和结束点。

这可以是一个具体的操作或一个状态变化。

然后，使用铅笔从画纸的一侧开始绘制起点。

将指向下一步操作的箭头指向起点，并在箭头上方写上起点的标签。

接着，根据流程的逻辑顺序绘制下一步操作。

使用箭头连接操作步骤，并在箭头上方写上相应的标签。

确保每个操作都按照正确的顺序连接。

在绘制流程图的过程中，可能会出现一些分支的情况，即根据一定的条件，程序会有不同的执行路径。

这时，可以使用条件判断符号来表示分支。

条件判断符号通常是一个菱形，中间有一个问题或条件，并根据不同的条件连接到不同的操作步骤上。

除了条件判断符号外，还可以使用循环符号来表示程序的循环执行。

循环符号通常是一个圆圈，中间有一个循环条件。

连接到循环符号的操作步骤将会循环执行，直到满足退出条件。

最后，检查流程图的正确性。

确保所有的操作步骤都按照正确的顺序连接，没有遗漏或重复的步骤。

同时，确保所有的箭头都连接到正确的步骤上，并且操作步骤的标签清晰可读。

在完成流程图的绘制后，使用彩色画笔将箭头和操作步骤进行彩色填充，以使流程图更加清晰易懂。

总结一下，绘制流程图需要先确定主题、起点和终点。

然后按照流程的逻辑顺序绘制操作步骤，使用箭头连接操作步骤，并加上相应的标签。

在需要时，使用条件判断符号和循环符号表示分支和循环。

最后，检查流程图的正确性，并使用彩色填充对流程图进行美化。

绘制一幅流程图需要清晰的思维和良好的组织能力。

希望以上介绍能够帮助你更好地绘制流程图。

图解两个工作流程图的一般画法，你肯定能轻松掌握！在工作中我们使用流程图的频率极高，一方面利用它能清楚展示各个项目活动的流程，另一方面还可以明确各部分之间的逻辑关系。

这么实用的办公工具，当然不能错过。

所以下面两个工作流程图的一般画法，你就需要认真学一学了。

以上两个画法都是借助在线版迅捷流程图完成的，来看看操作步骤吧！一、借助流程图模板搜索并打开在线迅捷流程图制作软件的首页，登录微信账号，接着在右上角点击【在线版】的按钮。

打开绘图页面后，在右上角点击你的头像，进入模板中心。

接着就可以在【精品模板】中，挑选一个最适合的流程图模板了。

将模板导入到绘图页面中后，就可以对模板进行编辑修改了：选中模板后，可以在左右两边的侧工具栏对模板中的文本框、文字、图像进行编辑、修改、删减、项目增加。

绘制完成后，点击【文件】众中的【导出】按钮，就可以将这份流程图导出为指定格式的文件了。

二、创建空白图表想自行绘制不想套用模板？也可以！首先在左侧功能栏中选择文本框并将其添加到图纸中，文本框的外观可以在右侧菜单栏中自行设置。

接着双击文本框，输入文本或者添加图片，文本的字体可以在右侧【文本】功能栏中进行设置。

在左侧工具栏中，选择箭头并用它们连接上下两个文本框，有必要的话也可以在箭头旁边做个注释表明两个文本框之间的关系。

最后一步，同样地，依次点击【文件】-【导出】，以某种格式将这份思维导图导出到电脑中！以上两则方法，不知道能否解决你关于工作流程图画法的疑惑呢？出师表两汉：诸葛亮先帝创业未半而中道崩殂，今天下三分，益州疲弊，此诚危急存亡之秋也。

然侍卫之臣不懈于内，忠志之士忘身于外者，盖追先帝之殊遇，欲报之于陛下也。

诚宜开张圣听，以光先帝遗德，恢弘志士之气，不宜妄自菲薄，引喻失义，以塞忠谏之路也。

宫中府中，俱为一体；陟罚臧否，不宜异同。

若有作奸犯科及为忠善者，宜付有司论其刑赏，以昭陛下平明之理；不宜偏私，使内外异法也。

侍中、侍郎郭攸之、费祎、董允等，此皆良实，志虑忠纯，是以先帝简拔以遗陛下：愚以为宫中之事，事无大小，悉以咨之，然后施行，必能裨补阙漏，有所广益。

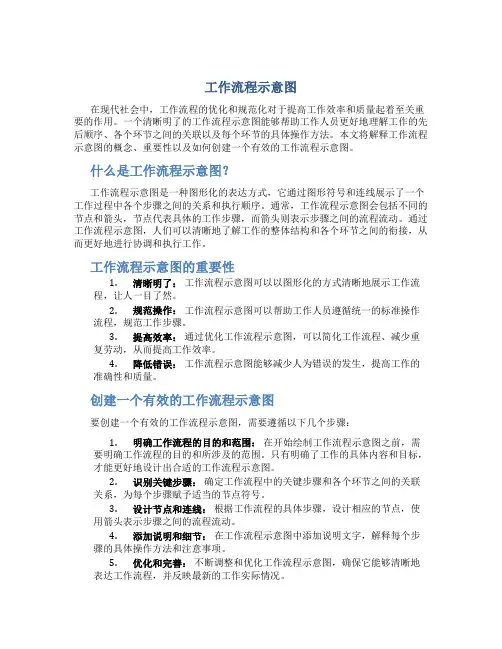

工作流程示意图在现代社会中，工作流程的优化和规范化对于提高工作效率和质量起着至关重要的作用。

一个清晰明了的工作流程示意图能够帮助工作人员更好地理解工作的先后顺序、各个环节之间的关联以及每个环节的具体操作方法。

本文将解释工作流程示意图的概念、重要性以及如何创建一个有效的工作流程示意图。

什么是工作流程示意图？工作流程示意图是一种图形化的表达方式，它通过图形符号和连线展示了一个工作过程中各个步骤之间的关系和执行顺序。

通常，工作流程示意图会包括不同的节点和箭头，节点代表具体的工作步骤，而箭头则表示步骤之间的流程流动。

通过工作流程示意图，人们可以清晰地了解工作的整体结构和各个环节之间的衔接，从而更好地进行协调和执行工作。

工作流程示意图的重要性1.清晰明了：工作流程示意图可以以图形化的方式清晰地展示工作流程，让人一目了然。

2.规范操作：工作流程示意图可以帮助工作人员遵循统一的标准操作流程，规范工作步骤。

3.提高效率：通过优化工作流程示意图，可以简化工作流程、减少重复劳动，从而提高工作效率。

4.降低错误：工作流程示意图能够减少人为错误的发生，提高工作的准确性和质量。

创建一个有效的工作流程示意图要创建一个有效的工作流程示意图，需要遵循以下几个步骤：1.明确工作流程的目的和范围：在开始绘制工作流程示意图之前，需要明确工作流程的目的和所涉及的范围。

只有明确了工作的具体内容和目标，才能更好地设计出合适的工作流程示意图。

2.识别关键步骤：确定工作流程中的关键步骤和各个环节之间的关联关系，为每个步骤赋予适当的节点符号。

3.设计节点和连线：根据工作流程的具体步骤，设计相应的节点，使用箭头表示步骤之间的流程流动。

4.添加说明和细节：在工作流程示意图中添加说明文字，解释每个步骤的具体操作方法和注意事项。

5.优化和完善：不断调整和优化工作流程示意图，确保它能够清晰地表达工作流程，并反映最新的工作实际情况。

通过以上步骤，我们可以创建出一个清晰明了、规范化的工作流程示意图，帮助工作人员更好地理解工作流程、规范操作，提高工作效率和质量。

流程图绘制方法（一）选用流程图的符号国际上通用的一种流程图是“矩阵式流程图”，这种流程图分成纵、横向两个方向，纵向表示工作的先后顺序，横向则表示承担该项工作的部门和职位，通过纵、横两个方向的坐标，就可以达到流程管理的要求，既解决了先做什么、后做什么的顺序问题，又解决了由谁来做的责任问题。

在流程图中，不同的符号有不同的含义，在企业内部应统一使用。

对于矩阵式流程图，美国国家标准学会（ANSI）规定出如下管理流程设计标准符号。

6.信息储存与输出，用平行四边形来表示。

流程设计常用符号如图9-1所示。

椭圆——流程的开始或结束矩形——具体任务或工作菱形——需要决策的事项图9-1流程图常用符号示例实际上，管理流程设计的标准符号远不止上述所列的。

为了使流程图简洁、明了，企业可根据实际需要，使用其中的一部分即可。

一般情况下，只使用1-4项规定的4种符号就基本可以满足绘制流程图的需要了。

（二）流程图的绘制说明1.流程图的纵、横坐标短阵式流程图分成纵、横两个方向，纵向表示工作的先后顺序，横向表示承担该项工作的部门和职位，从图的左上角开始，职位级别从高到低排列。

通过纵、横两个方向的坐标，就可以将某项业务工作明确定位，使业务流程一目了然。

2.流程图的层次级别一般来说，物业公司的流程图可分为一、二、三级。

（1）一级流程图即企业级的流程图，如企业经营决策流程图、主导业务流程图等。

（2）二级流程图即部门级的流程图，如秩序管理流程图、环境管理流程图、人力资源管理流程图等。

（3）三级流程图即部门内具体工作的流程图，如业主入住管理流程图、物业报修服务流程图、物业费用收缴流程图等。

流程图应该是环环相套的。

上一个级别的流程图中的一个节点，到下一个级别可能就会演化成一张流程图。

3.绘制流程图的注意事项绘制流程图时，企业一般要注意以下七个方面。

（2）要在图中描述出流程的起点和终点，整个流程是一个从“开始”到“结束”的闭环过程。

（3）要一一绘出流程的关键节点，避免遗漏。

流程图画法规范
1、流程图中各模块之间应该有明显的连接方式，使其流程逻辑明确、规范化；
2、流程图中各模块间跳转箭头应当同一个方向；
3、流程中要有“开始”和“结束”，可以使用圆角矩形表示；
4、一步内多个动作可以使用梯形表示，一步内单一动作使用圆角矩形；
5、流程图中各模块的大小，位置，字体大小应当保持一致，视觉上的立体感要强；
6、如果流程图中存在多分支，分支箭头可以统一同一个方向；
7、流程图应尽量采用箭头连接，而不是穿插的文字注释；
8、流程图中的表达要简洁，应尽量用一句话概括；
9、如果流程图中有反复循环，这部分应画出细节；
10、流程图中形状和颜色应当保持一致。

流程图绘制的具体要求1.用word绘制。

插入/图片/自选图形/流程图（基本形状）。

在图形内输入文本: 右键单击图形, 在弹出的菜单中选择“添加文字”项。

矩形框: 执行框；菱形、六角形框: 判断框。

2、一般地, 矩形框的高度应该相同；当菱形框的高度接近矩形框高度的两倍时, 改用六角形框。

3.矩形框应尽可能用相同的宽度, 如果框内的字数相差较大, 也尽可能减少宽度不同的矩形框的种类。

4.水平距离相差不大的流程线应落在同一条垂直线上。

5.不跳跃的纵向箭头长度应相同, 且该类箭头的长度应大于单行文字矩形框高度的一半。

6.必须完整标注“开始”和“结束”两个端口。

7、注意画面的平衡, 注意避免左轻右重或左重右轻。

8、尽量在一页内完成。

9、流程线必须指向图形的中央。

10、微调: ctrl+11.流程走向的说明（如“是”、“否”）可以使用文本框,并将框线设为白色或无色。

14、流程图后面要有相应的文字说明:流程图的绘制步骤1、页面设置（文件/页面设置）: 上、下: 2厘米；左: 2.8, 右: 2.5；2、标题: 2号宋体居中；第二个流程图在一个word文档中请加分页符。

3、流程图眉头流程图前面写清流程名称、部门、相关人员等。

4、五号宋体下划线, 对应到相应的流程部分；5、流程框的建立6、插入/图片/自选图形/流程图选择相应图形。

矩形框: 执行框；菱形、六角形框: 判断框。

矩形框高度: 0.77厘米, 流程框的边线注意不超过页边距, 图面一般不小于页面的2/3, 尽量在一个页面完成。

7、填入文字: 在图形内输入文本: 右键单击图形, 在弹出的菜单中选择“添加文字”项。

小五号宋体。

8、分布和对齐: 左下角绘图工具栏分布和对齐调整。

按shift键可以多选文本框。

连接: 选中要连接的起点图形, 插入/图片/自选图形/其他图形。

说明文字用五号宋体, 如果有关键点、节点、建议等可写上。

调整：在流程框上面点击右键, 选择画布工具还可以进行流程图的大小调整。

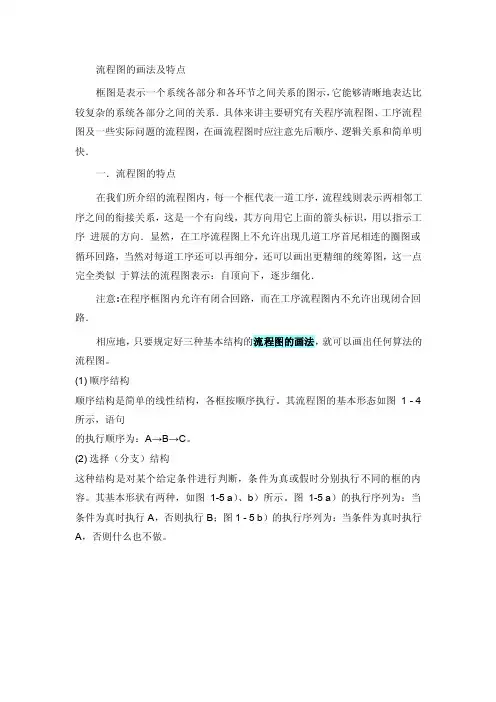

流程图的画法及特点框图是表示一个系统各部分和各环节之间关系的图示，它能够清晰地表达比较复杂的系统各部分之间的关系．具体来讲主要研究有关程序流程图、工序流程图及一些实际问题的流程图，在画流程图时应注意先后顺序、逻辑关系和简单明快．一．流程图的特点在我们所介绍的流程图内，每一个框代表一道工序，流程线则表示两相邻工序之间的衔接关系，这是一个有向线，其方向用它上面的箭头标识，用以指示工序进展的方向．显然，在工序流程图上不允许出现几道工序首尾相连的圈图或循环回路，当然对每道工序还可以再细分，还可以画出更精细的统筹图，这一点完全类似于算法的流程图表示：自顶向下，逐步细化．注意:在程序框图内允许有闭合回路，而在工序流程图内不允许出现闭合回路．相应地，只要规定好三种基本结构的流程图的画法，就可以画出任何算法的流程图。

(1) 顺序结构顺序结构是简单的线性结构，各框按顺序执行。

其流程图的基本形态如图1 - 4所示，语句的执行顺序为：A→B→C。

(2) 选择（分支）结构这种结构是对某个给定条件进行判断，条件为真或假时分别执行不同的框的内容。

其基本形状有两种，如图1-5 a）、b）所示。

图1-5 a）的执行序列为：当条件为真时执行A，否则执行B；图1 - 5 b）的执行序列为：当条件为真时执行A，否则什么也不做。

(3) 循环结构循环结构有两种基本形态： while型循环和do - while型循环。

a. while 型循环如图1 - 6所示。

其执行序列为：当条件为真时，反复执行A，一旦条件为假，跳出循环，执行循环紧后的语句。

b. do-while型循环如图1 - 7所示。

执行序列为：首先执行A，再判断条件，条件为真时，一直循环执行A，一旦条件为假，结束循环，执行循环紧后的下一条语句。

在图1 - 6、图1 - 7中，A被称为循环体，条件被称为循环控制条件。

要注意的是：1) 在循环体中，必然对条件要判断的值进行修改，使得经过有限次循环后，循环一定能结束，如图1 - 3中的i = i - 1。

流程图绘制步骤流程图是一种图示工具，可以清晰地表达一个流程或者过程，使得人们可以更加直观地理解该流程或者过程。

由于其简单易懂的特点，流程图被广泛应用于各种领域。

下面将介绍绘制流程图的步骤，希望可以帮助读者更好地应用流程图来解决实际问题。

一、明确绘制流程图的目的和范围在绘制流程图之前，需要明确绘制流程图的目的和范围。

可能的目的包括解决一个具体问题、阐述一个实体或者流程等等。

同时，需要确定绘制流程图的具体范围，即包含哪些环节或者步骤，以及需要表示哪些信息。

二、收集必要的信息在明确绘制流程图的目的和范围之后，需要收集必要的信息。

这些信息可能包括具体步骤、时间、成本、所需资源等等。

同时，为了绘制更加准确的流程图，需要尽可能地了解每个步骤的详细信息，例如所需人员、设备、流程规范等等。

三、确定流程图的形式在收集好必要的信息之后，需要确定绘制流程图的形式。

一个流程图通常由一个首末节点和多个中间节点组成。

其中，首末节点用于表示开始和结束，中间节点则用于表示具体步骤。

同时，需要确定每个节点的形式，包括图形、文本和线条等等。

四、绘制流程图在确定好流程图的形式之后，可以开始绘制流程图。

以下是绘制流程图的具体步骤：1. 开始绘制首末节点。

首末节点可以使用不同的图形表示。

例如，圆形、矩形、三角形或者菱形等等。

需要根据具体需求来选择合适的节点形式。

2. 绘制中间节点。

中间节点也可以使用不同的图形表示。

需要根据每个节点所代表的具体步骤来选择合适的节点形式。

3. 绘制箭头线。

箭头线用于连接不同的节点，表示不同的步骤之间的关系。

需要确定箭头线的样式，包括颜色、粗细和长度等等。

4. 添加文本信息。

需要在每个节点或箭头线上添加相应的文本信息，并确保信息可以清楚地表达每个步骤的含义和作用。

5. 根据需要添加其他元素。

可以根据需要添加其他元素，例如图片、表格、图表等等，以增强流程图的表现力和可读性。

五、修正和完善流程图在完成绘制流程图之后，需要检查流程图的准确性和完整性。

流程图多个分支怎么画？简单实用的流程图画法就在这里了
说到流程图，大家对他什么印象呢？是不是觉得就像我们学生时代学的算法题一样？其实，差不了多少，流程图就是具体到每一件事情的做法，通过树形结构形成先后逻辑。

好让你能看到流程图，就知道整件事情该怎么有条理的做。

流程图也分为几种：业务流程图、数据流程图、页面流程图等等……平时工作中主要用的是业务流程图，用来帮助我们了解业务如何运转，把握整体方向。

那如何画业务流程图呢？我们先来了解两件事情：
1、业务流程图的常用符号
一图胜千言。

流程图每个图形符号都有对应的含义，不是你觉得哪个图形好看就用哪个。

2、业务流程图的基本结构
流程图主要有以上三种结构，要知道再复杂的流程图无非也就是这三种结构相互嵌套而成的。

OK，了解流程图的常用符号和基本结构后，我们开始来画一张流程图：
（1）随便选择一个流程图制作软件即可，这里用的是迅捷流程图制作软件。

打开它以后点击“创建新图表”。

（2）左侧分类选择并创建流程图模板，好的模板是画流程图成功的一半。

（3）菜单栏下数字那里可以调整流程图缩放大小。

（4）左侧面板点击图形可进行图形创建。

（5）开启“连接时复制”按钮，拉动图形周围的三角形到空白处，可新建一个图形并与其相连接。

（6）双击图形可往其内部填充文本，右侧面板可设置文本格式。

这就是一张简单流程图的画法了，举一反三可画出更复杂的流程图，但流程图不是越复杂越好，而是越能满足自己的需要越好。

手把手教你如何轻松绘制专业水准的流程图！流程图（Flow Chart）是一种常见的工作图表。

在企业中，流程图主要用于说明某一个过程，该过程可以是生产线上的工艺流程，也可用于表达完成任务所需的步骤。

另外，流程图也常用于表示算法的思路，可以有效解决汇编语言和早期的BASIC语言环境中的逻辑问题。

运用流程图的时候，需要使用一些标准符号代表某些类型的动作。

如用菱形框表示判定，用方框表示流程。

具体的表示方法整理如下：流程图的分类流程图的种类多达10种，归纳整理如下：亿图软件符号但是根据使用的场景不同，大致可划分为7个类别，分别是商业流程图、跨职能流程图、数据流程图、事件管理流程图、IDEF图、工作流程图、SDL图。

•商业流程图：又叫做业务流程图，是一种描述系统内部各人员与各单位的业务关系、管理信息以及作业顺序。

它是一种物理模型，借助于此，分析人员可以找出业务流程中的不合理流向，方便优化。

•跨职能流程图：可显示进程中各个步骤之间的相互关系，也能显示执行它们的职能单位。

跨职能流程图按照分布的方向不同，可以分为水平跨职能流程图和垂直跨职能流程图。

当跨职能流程图用于UML 的时候，又被叫作泳道图。

•数据流程图：一种描述系统数据流程的工具，可以将抽象的数据独立出来，通过特定的图形符号来展示信息的来龙去脉和实际流程。

这是一种能全面描绘信息系统逻辑模型的重要工具。

•事件管理流程图：这是IT服务管理中重要的流程，当一个事件被输入的时候，服务台的操作人员会依据事件的影响范围和紧急程度，对其进行初步的归类评估。

•IDEF图：IDEF，即集成计算机辅助制造，一种用于描述企业内部运作的一套建模方法。

IDEF图是用于表达这种建模方法的图示。

•工作流程图：通过适当的符号来记录全部工作事项，能够反映一个组织系统中各项工作之间的逻辑关系。

工作流程图可以帮助管理者了解实际工作活动，并去除工作中多余的工作环节，进而提升工作效率。

•SDL图：使用说明和规范的语言（SDL）为通信、电信系统以及网络创建图表。

业务流程图怎么画？简单业务流程图这个画法你必须学会
现在一些毕业0~3年的职场新人经常不明白：为什么我的PS、Word、Excel、PPT、CAD 玩得这么6，就是不能升职加薪呢？其实，这是职场新人常犯的一个错误，诚然，他们很努力好学，天天熬夜钻研这些工具。

可惜的是，学习方法不对，因为工具玩得再6，始终是工具而已，是「术」。

而决定你升职加薪的是什么？是「道」。

什么是道？是对公司业务的理解。

只有你深入理解公司业务以及盈利点，才能够更好地推动公司业务增长，为公司赚更多的钱。

从而实现升职加薪。

那么如何深入理解公司业务呢？以过来人身份推荐你个好用的方法——多用流程图来梳理业务逻辑。

流程图，就是把事情的逻辑顺序用图示的方法展现出来。

业务流程图也就是将公司的业务逻辑画出来了。

那业务流程图该怎么画？下面告诉你个简单的画法。

1、百度上搜索「迅捷流程图制作软件」，找到网站后进入，点击「在线版」按钮即可开始画流程图，超级快速方便。

2、点击「创建新图表」来创建一张流程图模板，左侧有很多流程图种类供你自由挑选。

3、创建完流程图模板，我们来添加个图形，直接从左侧面板选择图形，拖动至图表空白区域即可。

4、创建完图形，双击图形来修改里面的文本，然后设置文本格式。

5、点击并拖动图形的蓝色三角形按钮至其他图形上，可创建连接线。

6、双击连接线可以在上面添加文本。

这就是一张简单业务流程图的画法，其他的就靠你根据自己的需求再探索一下了。

流程图的画法及要求流程图是一种用于描述过程、步骤和逻辑关系的图形工具。

通过流程图，我们可以直观地展示出事物的发展脉络，帮助人们更好地理解和管理复杂的过程。

流程图的画法及要求对于准确表达流程逻辑和便于理解具有重要意义。

确定流程的开始和结束：在画流程图时，首先要确定流程的起始点和终止点。

通常，起始点用椭圆形表示，终止点用三角形表示。

按照流程顺序绘制：从起始点开始，按照流程的顺序，一步步地绘制出流程的各个环节。

每个环节用矩形表示，并标注出该环节的名称或操作。

确定流程分支：在绘制流程图时，如果存在分支或循环，需要用菱形来表示。

标注出分支的条件和流向，以便更好地理解流程。

标注输入和输出：在流程图中，需要标注出每个环节的输入和输出。

输入用“IN”表示，输出用“OUT”表示。

这样可以使读者更清楚地了解每个环节的作用和关系。

完善流程图：要对流程图进行完善和美化，确保其清晰、易读、美观。

可以使用不同的颜色、线条粗细等来区分不同的环节和流向。

简洁明了：流程图应该简洁明了，避免过于复杂和混乱。

每个环节都应该清晰明了，标注简明扼要，方便读者理解。

逻辑清晰：流程图应该按照逻辑顺序进行绘制，确保流程的顺畅和连贯。

避免出现跳跃、重复或交叉的情况，以免造成混乱。

标准化：为了方便交流和理解，建议使用统一的符号和格式来绘制流程图。

这样可以避免出现不同人使用不同的符号和格式导致理解困难的情况。

可读性强：流程图应该具有可读性强，易于理解。

在标注文字、符号、线条等方面要规范、清晰、易于辨认。

避免使用过于专业的术语或缩写，以免造成阅读障碍。

重点突出：在绘制流程图时，应该突出重点和关键环节。

对于重要的步骤或环节，可以使用不同的颜色、粗细等方式进行突出显示，以便读者快速找到关键信息。

适应性强：流程图应该具有一定的适应性，可以随着业务需求的变化而进行相应的调整和修改。

在绘制流程图时，应该考虑未来的扩展和变化情况，以便进行灵活的调整。

流程图的画法及要求是绘制出高质量、易理解的流程图的关键。

流程图规范画法流程图是一种重要的工具，它可以帮助人们理解复杂的流程，提高工作效率。

然而，如果流程图没有遵循规范的画法，就会导致沟通困难，甚至影响整个项目的进展。

因此，在画流程图时，必须遵循规范的画法。

本文将介绍流程图的规范画法。

1. 选择合适的符号在开始画流程图之前，必须选择合适的符号。

通常，流程图包括开始、结束、处理和决策等形状。

这些形状必须符合国际标准，以确保所有人都能理解。

此外，符号的大小和形状也要适当，以便能够容纳所有必要的信息。

2. 组织结构清晰当画流程图时，应该从上到下，从左到右的方式布局，以确保清晰的组织结构。

除此之外，每个流程图形状应该尽可能地被摆放在同一水平线上，以便用户在查看图表时，更容易阅读和理解。

同时，在画图时，还需要注意外形的对称性，以使整幅图表看起来更加美观和整齐。

3. 文字排版规范在流程图中，文字的排版也非常重要。

文字应该位置合理，字体大小统一，如果需要，可以使用加粗、斜体等方式突出重点信息。

在文本的描述中，避免使用过多的无用信息，而应该尽可能简洁明了。

4. 线条的处理流程图中的连接线应该有规范的画法，避免使用过多的弯曲。

线的颜色也要适当，以便突出重点信息。

此外，还需要遵循连线的从上到下，从左到右，以保证整个图表的清晰度和易于理解。

5. 表示时间的线。

在画流程图时，有些流程需要表示时间的概念，这时候需要添加时间线。

时间线应该和其他线相区别，以避免混淆。

在添加时间线的时候，还需要注意时间的完整性和准确性，以便用户更加清晰地理解流程的时间安排。

总的来说，流程图的规范画法非常重要。

它可以确保流程图易于理解，避免误解和沟通障碍。

因此，在画流程图时，必须遵循这些规范。

这样，就可以完成一个清晰易懂的流程图，提高工作效率，减少沟通成本。

经常绘制的流程图一般都是工作流程图，程序流程图等，这是几种比较常见的流程图类型，之所以要绘制流程图是为了让复杂的系统操做步骤清晰的展示在纸张或者是电脑桌面中，在画流程图时应注意先后顺序以及流程图图形之间的逻辑关系。

一：流程图的特点
我们都知道在流程图中不同的流程图图形代表的含义不同，有开始，结束，转折，，，，，所以将这个复杂工序简单化的同时还要注意其箭头表示的方向以及重要的注意事项。

二：流程图的画法
流程图是使用规定的图形，连接线以及文字三者合为一体的框架图，流程图可以直观，形象的展现事情的逻辑顺序，流程图一般遵从从上到下从左到右的绘制规律，整齐有序。

1.在编辑面板中编辑流程图，按照上述流程图的特点，先是添加流程图图形，遵从从上到下从左到右的规律进行添加。

2.将需要的流程图图形添加完成之后就用连接线将其进行连接使用，连接线也有很多分类，带箭头的，没有箭头的，虚心，双向箭头等要根据情况进行选择使用。

3.按照上述流程图的画法中介绍的那样，下一步是对流程图的文字内容进行添加使用，双击流程图图形可以输入文字。

在右上方向的位置会出现工具栏，点击文本可以对其文字内容进行设置使用。

4.同在右侧的工具栏中还可以设置流程图的背景颜色，里面还有间距，透明度以及渐变色三种操作都可以设置使用。

按照上面的操作进行绘制一份精美的流程图就绘制成功了。

上述就是分享的流程图的画法及特点小知识，希望可以帮助到大家。

工作原理示意图绘制方法
工作原理示意图是用于展示某一系统、机器或原理运作过程的示意图，通过图
形化的方式清晰展示对象的工作原理。

以下是一种绘制工作原理示意图的方法。

步骤一：确定主题和内容
在开始绘制工作原理示意图之前，首先需要确定你要展示的主题和内容。

清晰
地了解系统或机器的工作原理，明确需要呈现的关键部分和连接关系。

步骤二：选择绘图工具
选择一款适合绘制示意图的工具，如Adobe Illustrator、Sketch、Visio等专业
绘图软件，或者在线平台如Lucidchart、Draw.io等。

根据自己的熟练程度和需求
选择合适的工具。

步骤三：绘制主体结构
开始绘制主体结构，可以从整体到局部逐步绘制。

根据主题和内容确定主体框架，包括各个组成部分的位置和连接方式。

步骤四：添加细节和标注
在主体结构基础上逐步添加细节和标注，准确展示每个组成部分的功能和作用。

使用文字标注、符号或箭头表示不同元素之间的联系和流向。

步骤五：调整和审查
完成示意图后，进行整体审查和调整。

检查图中的内容是否准确清晰地展示了
工作原理，调整布局和字号使示意图更易读易懂。

结论
通过以上步骤，你可以清晰地绘制出一个有条理、准确展示工作原理的示意图。

在制作过程中，注意保持图形的简洁性和逻辑性，让观众能够一目了然地理解系统或机器的工作原理。

愿这些绘制方法能帮助你更好地绘制工作原理示意图。
