离子交换树脂的复苏处理

离子交换树脂再生方法
离子交换树脂是一种用于水处理、化学工业和制药工业中的重要工艺方法。

但是，随着使用时间的增加，树脂表面的离子可以逐渐被吸附或散失，从而降低其效果。

因此，必须定期对离子交换树脂进行再生。

下面将介绍离子交换树脂的再生方法，包括以下几点：
1. 热再生法：
热再生法是通过加热离子交换树脂，以去除附着在其表面的离子。

这种方法需要在高温下进行，通常在150~200°C下进行。

然而，要注意的是，这种方法只适用于耐高温的树脂。

2. 酸再生法：
酸再生法是用酸性溶液来清洗离子交换树脂，将表面的离子吸附并去除。

通常使用的酸是盐酸或硫酸。

使用这种方法时，必须逐步增加酸的浓度，并将树脂放在酸中浸泡数小时，以确保树脂表面附着的所有离子都被去除。

3. 碱再生法：
碱再生法是使用碱性溶液清洗离子交换树脂，将表面的离子吸附并去除。

常用的碱是氢氧化钠或碳酸钠。

这种方法与酸再生法相似，必须逐步增加碱的浓度，并将树脂放在碱性溶液中浸泡数小时。

4. 盐水再生法：
盐水再生法是使用盐水清洗离子交换树脂，然后再用水冲洗干净。

该
方法适用于在水处理工艺中使用的一些树脂，如强酸树脂或强碱树脂。

总之，再生离子交换树脂的方法可以根据不同的需求选择。

热再生法、酸再生法和碱再生法都需要在处理完离子交换树脂后进行废液处理和
洗涤，同时还需要对废液进行处理，以确保废物不会对环境造成影响。

盐水再生法可减少废物处理的成本和复杂性，但其效率较低。

因此，
在选择再生方法时，必须考虑到各种因素，如处理效率、成本和环保性。

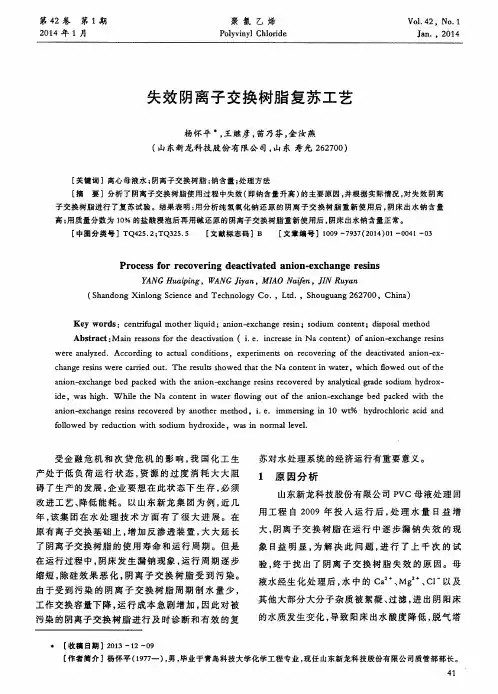

强碱性阴离子交换树脂污染原因分析及复苏工艺研究一、离子交换树脂的变质离子交换树脂在水处理系统运行的过程中，由于氧化或降解，树脂结构遭受破坏，这是一种不可逆的树脂的劣化，成为树脂的变质。

（一）阳离子交换树脂的氧化1.阳树脂氧化的原因和现象阳树脂氧化的主要原因是由于水中有氧化剂，如游离氯、硝酸根等，水中重金属离子能起催化作用，当温度高时，树脂受氧化剂浸蚀更为严重，其结果是使树脂交换基团降解和交换骨架断裂，树脂颜色变淡和其体积增大。

2.防止树脂被氧化的方法（1）活性炭过滤用活性炭过滤水进行脱氧是防止树脂被氧化的常用方法，其原理是基于吸附作用，并在被吸附的活性炭表面上进行下面的化学反应。

其反应为：C－+HOCl→CO－+HCl活性炭脱氯是一种简单、经济、行之有效的方法，故得到普通应用。

（2）化学还原法化学还原法是在含有余氯的水中，投加一定量还原剂（如SO2或Na2SO3）进行脱氯。

（3）选用高交联度的大孔阳树脂。

（4）避免使用质量差的盐酸其中含有氧化剂对阳树脂造成危害。

（二）强碱性阴树脂的降解在离子交换水处理系统中，强碱性阴树脂通常是置于阳树脂后使用，一般是遭受水中溶解氧的氧化，以及再生过程中碱中所含的氧化剂（如ClO3－和FeO42－）的氧化，其结果是强碱性季铵基团逐渐降解，但不会发生骨架的断链。

在化学除盐工艺中，强碱性阴树脂的降解主要表现为对中性盐的分解容量，特别是对硅的交换容量下降。

季铵基团受氧化后，按叔、仲、伯胺顺序降解的过程如下：2.防止强碱性阴树脂降解的方法(1)真空除气法通过使用真空除气器，减少阴床进水中的氧含量。

(2)降低再生液中含铁量降低再生液中含铁良，必须认真做好碱液系统中的铁的腐蚀控制。

(3)选用隔膜法生产的烧碱，降低碱液中NaClO3的含量（可降至6～7㎎／L）。

二、离子交换树脂的污染与复苏在离子交换处理系统中，由于水中杂质浸入，至使树脂性能下降，因尚未涉及树脂结构的破坏，故这种劣化现象称树脂的污染。

离子交换树脂的再生方法离子交换树脂是一种广泛应用于水处理、化学工业和生物科学等领域的重要材料。

随着使用时间的增长，离子交换树脂会逐渐失去对离子的吸附能力，需要进行再生以恢复其吸附性能。

本文将介绍离子交换树脂的再生方法，包括酸洗法、碱洗法、盐洗法和热解法等。

1. 酸洗法酸洗法是一种常用的离子交换树脂再生方法，适用于强酸型阳离子交换树脂和强碱型阴离子交换树脂。

具体步骤如下：•将需要再生的离子交换树脂放入酸性溶液中浸泡，通常使用稀硫酸或盐酸；•在适当的温度下进行搅拌或循环，促使酸性溶液与树脂充分接触；•洗涤干净后，将树脂进行中和处理，恢复其中性状态；•最后用水冲洗干净，使树脂完全去除酸性溶液。

酸洗法能够有效去除离子交换树脂表面的污染物和附着物，恢复其吸附能力。

但需要注意的是，酸洗法只适用于耐酸性的离子交换树脂。

2. 碱洗法碱洗法是一种适用于强碱型阳离子交换树脂和强酸型阴离子交换树脂的再生方法。

具体步骤如下：•将需要再生的离子交换树脂放入碱性溶液中浸泡，通常使用氢氧化钠或氢氧化钾；•在适当的温度下进行搅拌或循环，促使碱性溶液与树脂充分接触；•洗涤干净后，将树脂进行中和处理，恢复其中性状态；•最后用水冲洗干净，使树脂完全去除碱性溶液。

碱洗法能够有效去除离子交换树脂表面的污染物和附着物，恢复其吸附能力。

但需要注意的是，碱洗法只适用于耐碱性的离子交换树脂。

3. 盐洗法盐洗法是一种适用于强酸型阳离子交换树脂和强碱型阴离子交换树脂的再生方法。

具体步骤如下：•将需要再生的离子交换树脂放入盐水中浸泡，通常使用氯化钠溶液；•在适当的温度下进行搅拌或循环，促使盐水与树脂充分接触；•洗涤干净后，将树脂进行中和处理，恢复其中性状态；•最后用水冲洗干净，使树脂完全去除盐水。

盐洗法能够有效去除离子交换树脂表面的污染物和附着物，恢复其吸附能力。

但需要注意的是，盐洗法只适用于耐盐性的离子交换树脂。

4. 热解法热解法是一种适用于各种类型离子交换树脂的再生方法。

对离子交换树脂的复苏，其基本原理是：先采用阴阳离子表面活性药剂，清除树脂表面的污垢，再通过精细无碘氯化钠与酸碱的浸泡，让树脂大部分转型为钠型或氯型。

阳树脂中累积的三价铁离子，通过亚硫酸钠，让三价铁离子，还原为二价铁离子，辅助于专门的除铁药剂，方便地清除掉了树脂深层中的铁离子。

阴树脂中积累的硅胶，通过碳酸钠、磷酸三钠等药剂，让它在PH=8.0-9.0的环境下，辅助于专门除硅药剂，将树脂颗粒之间的硅胶以及树脂深层中的硅酸离子彻底清除掉。

主要采用以下复苏药剂：精细无碘氯化钠、酸碱、亚硫酸钠、碳酸钠、磷酸三钠、阴阳离子表面活性剂、除铁锰药剂、除硅药剂、除腐殖酸药剂、污泥剥离药剂等主要药剂，分别处理强酸001×7树脂、弱酸D113树脂、强碱201×7树脂、弱碱D301树脂等等树脂。

离子交换树脂被广泛应用于电力、石化行业，随着工业飞速地发展，水污染已日趋严重，离子交换树脂原水的进水水质有机物COD、胶体等有显著的增加，因此，近年来，不断有使用离子交换树脂的企业，发现树脂的制水量下降、再生失败率增加，酸碱费用也急剧增加，甚至影响到了生产。

污染机理简介树脂为多孔网状立体结构，多孔网眼是离子在树脂内部扩散进出的通道，通道内壁具有众多的功能基团，是离子交换反应的活性点，一旦此活性点被覆盖，离子交换过程就无法进行。

在离子交换过程中，交换势能较高、附着力强的离子或大分子之类的物质，容易被交换或吸附到树脂±，而在再生时却难以洗脱下来，从而阻碍了离交换反应的讲行或是在离子交换反应过程中生成难溶的沉积物，并沉积在树脂内部，阻塞了离子交换的通道。

阳离子交换树脂的不同污染形式及解决方法1混凝剂过量引起的污染为了解决水中悬浮物的问题，预处理中通常要投加混凝剂，一旦混凝剂投加的量不合适就会对后面的阳离子交换树脂产生污染。

若出水中含有1 mg／L以上的混凝剂时就会导致阳离子交换树脂的严重污染，而且发现具有线性结构的混凝剂更容易污染树脂，并能够进入树脂颗粒内部。

离子交换树脂的再生一、常规的再生处理离子交换树脂使用一段时间后,吸附的杂质接近饱和状态,就要进行再生处理,用药剂将树脂所吸附的离子和其他杂质洗脱除去,使之恢复原来的组成和性能;在实际运用中,为降低再生费用,要适当控制再生剂用量,使树脂的性能恢复到最经济合理的再生水平,通常控制性能恢复程度为 70～80% ;如果要达到更高的再生水平,则再生剂量要大量增加,再生剂的利用率则下降;树脂的再生应当根据树脂的种类、特性,以及运行的经济性,选择适当的再生药剂和工作条件;树脂的再生特性与它的类型和结构有密切关系;强酸性和强碱性树脂的再生比较困难,需用再生剂量比理论值高相当多;而弱酸性或弱碱性树脂则较易再生,所用再生剂量只需稍多于理论值;此外,大孔型和交联度低的树脂较易再生,而凝胶型和交联度高的树脂则要较长的再生反应时间;再生剂的种类应根据树脂的离子类型来选用,并适当地选择价格较低的酸、碱或盐;例如：钠型强酸性阳树脂可用 10%NaCl 溶液再生,用药量为其交换容量的 2 倍用NaCl 量为117g/ l 树脂 ;氢型强酸性树脂用强酸再生,用硫酸时要防止被树脂吸附的钙与硫酸反应生成硫酸钙沉淀物;为此,宜先通入 1～2% 的稀硫酸再生;氯型强碱性树脂,主要以 NaCl 溶液来再生,但加入少量碱有助于将树脂吸附的色素和有机物溶解洗出,故通常使用含10%NaCl + %NaOH 的碱盐液再生,常规用量为每升树脂用150～ 200g NaCl ,及 3～4g NaOH; OH 型强碱阴树脂则用 4%NaOH 溶液再生;树脂再生时的化学反应是树脂原先的交换吸附的逆反应;按化学反应平衡原理,提高化学反应某一方物质的浓度,可促进反应向另一方进行,故提高再生液浓度可加速再生反应,并达到较高的再生水平;为加速再生化学反应,通常先将再生液加热至 70～80℃;它通过树脂的流速一般为1～ 2 BV/h ;也可采用先快后慢的方法,以充分发挥再生剂的效能;再生时间约为一小时;随后用软水顺流冲洗树脂约一小时水量约4BV ,待洗水排清之后,再用水反洗,至洗出液无色、无混浊为止;一些树脂在再生和反洗之后,要调校 pH 值;因为再生液常含有碱,树脂再生后即使经水洗,也常带碱性;而一些脱色树脂特别是弱碱性树脂宜在微酸性下工作;此时可通入稀盐酸,使树脂 pH 值下降至6左右,再用水正洗,反洗各一次;树脂在使用较长时间后,由于它所吸附的一部分杂质特别是大分子有机胶体物质不易被常规的再生处理所洗脱,逐渐积累而将树脂,使树脂效能降低;此时要用特殊的方法处理;例如：阳离子树脂受含氮的两性化合物污染,可用 4%NaOH 溶液处理,将它溶解而排掉;阴离子树脂受有机物污染,可提高碱盐溶液中的 NaOH 浓度至～%,以溶解有机物;二、特殊的再生处理污染较严重的树脂,可用酸或碱性食盐溶液反复处理,如先用 10%NaCl +1%NaOH 碱盐溶液溶解有机物,再用 4%HCl 或分别用 10%NaOH 及 1%HCl 溶解无机物,随后再用10%NaCl +1%NaOH 处理,在约 70℃下进行;如果上述处理的效果未达要求,可用氧化法处理;即用水洗涤树脂后,通入浓度为 % 的次氯酸钠溶液,控制流速 2～4BV/h ,通过量 10～20BV ,随即用水洗涤,再用盐水处理;应当注意,氧化处理可能将树脂结构中的大分子的连接键氧化,造成树脂的降解,膨胀度增大,容易碎裂,故不宜常用;通常使用 50 周期后才进行一次氧化处理;由于氯型树脂有较强的耐氧化性,故树脂在氧化处理前应用盐水处理,变为氯型,这还可避免处理过程中的 pH 值变化,并使氧化作用比较稳定;三、再生废液的处置糖厂用树脂脱色,树脂再生的废液含有大量的色素和有机物,颜色很深;用原糖生产精糖时,每 100 吨糖的再生废液量约为 6～9m3 ;要经过处理才能排放或循环,这也是一个难题;Bento 详细研究了用化学方法处理再生液,使色素和其他有机物沉淀,除去杂质后再循环使用,减少排放,并充分利用其中的氯化钠;由于再生液中色素的浓度比糖汁中高 10 倍以上,液体数量较小,没有糖液的粘性,并能容许强烈的条件如强碱性和高温等而无需顾虑糖的分解,用化学处理比较方便;再生液加入 5～10% 容积的石灰乳浓度为含CaO100g/ l ,加热到60℃并轻微搅拌,大量的有色物沉淀析出;再加入碳酸钠或二氧化碳、磷酸钠或磷酸并保持碱性,都可使较多的有色物沉淀;处理后的液体添加少量食盐可返回作树脂的初级再生液,其后再用新的盐水再生;对废液的处理还研究过多种方法：用颗粒活性炭吸附,用次氯酸钠、次氯酸钙、氯气或臭氧将它氧化,用超过滤或反渗透法分离它的有机物,或用粉状树脂吸附等;最近Guimaraes 等研究用将它的有色物降解,取得较好效果钠型阳离子交换树脂使用寿命及工作原理,阴阳离子交换树脂,全自动软化水设备时间：2010-08-21 13:40:17来源：作者：钠型阳离子交换树脂使用寿命及工作原理,,全自动软化水设备国内目前常用的优级阳离子软化树脂为中英合资生产的“漂莱特”钠型阳离子交换树脂,厂家提供的软化水树脂使用年限工业上为5-8年理论值,实际运行当中,树脂受原水影响的主要原因为：A、原水管路一般为碳钢管道,水与管路发生氧化反应,生成铁离子,进入树脂后,随运行时间的延长,树脂的功能交换基团下降,其表现为耗盐量高,再生水质差;B、树脂反复再生：由于树脂的长时间频繁再生,每次再生时,树脂间都做相互擦洗运动,受水压及树脂间的机械磨损,树脂的交联值机械强度逐渐下降,骨架变形,运行中其表现为出水有时为黄褐色,产水周期明显缩短,再生效果不理想;C、树脂的理化值：聚合物骨架-----------------------------------------------聚苯乙烯-二乙烯苯功能基------------------------------------------------------聚苯乙烯磺酸基出厂型式---------------------------------------------------钠型外观---------------------------------------------------------淡色球壮颗粒水份钠型---------------------------------------------46--50%粒度---------------------------------------------------- +<5%; <1%全交钠型-----------------------------------------------≥L湿树脂----------------------------------------------≥kg干树脂膨胀率Na+→H+-------------------------------------≤5%pH稳定性----------------------------------------------------0-14比重钠型操作温度钠型---------------------------------------------≤150℃离子交换法的工作原理钠离子交换软化处理的原理是将原水通过钠型阳离子交换树脂,使水中的硬度成分Ca2+、Mg2+与树脂中的Na+相交换,从而吸附水中的Ca2+、Mg2+,使水得到软化;如以RNa代表钠型树脂,其交换过程如下：2RNa + Ca2+ = R2Ca + 2Na+2RNa + Mg2+ = R2Mg + 2Na+即水通过钠离子交换器后,水中的Ca+、Mg+被置换成Na+;当钠离子交换树脂失效之后,为恢复其交换能力,就要进行再生处理;再生剂为价廉货广的食盐溶液;再生过程反应如下：R2Ca + 2NaCl = 2RNa + CaCl2R2Mg + 2NaCl = 2RNa + MgCl2为了使您易于理解接受,以下的说法是尽量通俗的说法,与标准工具书的说法可能不尽一致但不会出现技术性错误;离子交换树脂是一种聚合物,带有相应的功能基团;一般情况下,常规的钠离子交换树脂带有大量的钠离子;当水中的钙镁离子含量高时,离子交换树脂可以释放出钠离子,功能基团与钙镁离子结合,这样水中的钙镁离子含量降低,水的硬度下降;硬水就变为软水,这是软化水设备的工作过程;当树脂上的大量功能基团与钙镁离子结合后,树脂的软化能力下降,可以用氯化钠溶液流过树脂,此时溶液中的钠离子含量高,功能基团会释放出钙镁离子而与钠离子结合,这样树脂就恢复了交换能力,这个过程叫作“再生”;由于实际工作的需要, 软化水设备的标准工作流程主要包括：工作有时叫做产水,下同、反洗、吸盐再生、慢冲洗置换、快冲洗五个过程;不同软化水设备的所有工序非常接近,只是由于实际工艺的不同或控制的需要,可能会有一些附加的流程;任何以钠离子交换为基础的软化水设备都是在这五个流程的基础上发展来的其中,全自动软化水设备会增加盐水重注过程;反洗：工作一段时间后的设备,会在树脂上部拦截很多由原水带来的污物,把这些污物除去后,离子交换树脂才能完全曝露出来,再生的效果才能得到保证;反洗过程就是水从树脂的底部洗入,从顶部流出,这样可以把顶部拦截下来的污物冲走;这个过程一般需要5-15分钟左右;吸盐再生：即将盐水注入树脂罐体的过程,传统设备是采用盐泵将盐水注入,全自动的设备是采用专用的内置喷射器将盐水吸入只要进水有一定的压力即可;在实际工作过程中,盐水以较慢的速度流过树脂的再生效果比单纯用盐水浸泡树脂的效果好,所以软化水设备都是采用盐水慢速流过树脂的方法再生,这个过程一般需要30分钟左右,实际时间受用盐量的影响;慢冲洗置换：在用盐水流过树脂以后,用原水以同样的流速慢慢将树脂中的盐全部冲洗干净的过程叫慢冲洗,由于这个冲洗过程中仍有大量的功能基团上的钙镁离子被钠离子交换,根据实际经验,这个过程中是再生的主要过程,所以很多人将这个过程称作置换;这个过程一般与吸盐的时间相同,即30分钟左右;快冲洗：为了将残留的盐彻底冲洗干净,要采用与实际工作接近的流速,用原水对树脂进行冲洗,这个过程的最后出水应为达标的软水;一般情况下,快冲洗过程为5-15分钟; 3、特点管路简化,节省占地空间；运行稳定可靠；节约再生用盐；运行费用低；免维护;适用性广：可用于工业锅炉、热交换器、中央空调及食品、制药、电子等行业4、技术要求原水硬度：3-10mmol/L；出水残余硬度：≤L；工作压力：；工作温度：2 -50℃；自控电源：220V 50Hz；耗电量：10W；树脂型号：001×7型强酸性阳离子交换树脂；入口压力低于需加装管道泵；设备总压损：;PH范围：1-14最高使用温度：钠型≤120°C型变膨胀率%：H+-Na+8-10再生液浓度：NaCl：3-10%；HCl：4-5%；NaOH：4-5% 再生液用量：NaCl：8-10%；体积：树脂体积=:1HC14-5%体积：树脂体积=2-3：1NaOH4-5%；体积：树脂体积=2-3：1再生液流速：5-8m/h；再生接触时间：30-60min正洗流速：10-20m/h；正洗时间：约30min运行流速：10-40m/h钠型阳离子交换树脂使用寿命及工作原理,,全自动软化水设备。

离子交换树脂填料如何再生即使用时的注意事项离子交换树脂是一种多孔性固体聚合物，它在水处理、化学分离和提纯等领域有着广泛的应用。

在使用过程中，树脂会逐渐丧失其交换能力，需要进行再生以恢复其功能。

以下是关于离子交换树脂再生的一般步骤以及使用时的注意事项：再生步骤：1. 反冲洗：用清水从下向上逆向清洗树脂层，以去除树脂中的悬浮颗粒和破碎树脂。

2. 浸泡：将树脂放入合适的再生液中浸泡，如强酸或强碱溶液，以使树脂上的离子被新离子替换。

3. 正冲洗：用清水从上向下冲洗树脂层，以彻底清除残留的再生液。

4. 淋洗（可选）：如果树脂用于生产高纯度水，可能需要进一步淋洗以减少可溶性杂质。

注意事项：安全防护：操作者应穿戴适当的防护设备，如橡胶手套、护目镜等，并避免直接接触皮肤和眼睛。

储存条件：树脂应储存在干燥的地方，避免暴露于阳光直射或极端温度下。

预处理：新树脂在使用前通常需要进行预处理，以去除制造过程中的杂质。

浓度控制：再生液的浓度要适当，浓度过高可能会损坏树脂，浓度过低则可能导致再生效果不佳。

时间控制：浸泡时间应根据实际情况调整，过短可能无法充分再生，过长则可能对树脂造成损伤。

水质监测：定期检查出水质量，当水质下降到一定水平时，应及时进行再生。

再生剂选择：选择适当的再生剂，例如阳离子树脂一般用硫酸或盐酸再生，阴离子树脂一般用氢氧化钠再生。

特定类型树脂的再生：对于不同的应用和树脂类型，再生方法可能有所不同。

例如：强酸性阳离子树脂用于钠离子交换器制取软水时，可用10%盐水反复浸泡3~4次，每次浸泡约1小时，然后完全再生。

制取纯水时，强酸性阳离子交换树脂依次用4~5%的HCl浸泡并水洗、4%的NaOH浸泡并水洗、4~5%的HCl浸泡并水洗，每次浸泡不少于1小时。

强碱型阴离子交换树脂依次用4%的NaOH浸泡并水洗、4~5%的HCl浸泡并水洗、4%的NaOH浸泡并水洗，每次浸泡不少于1小时。

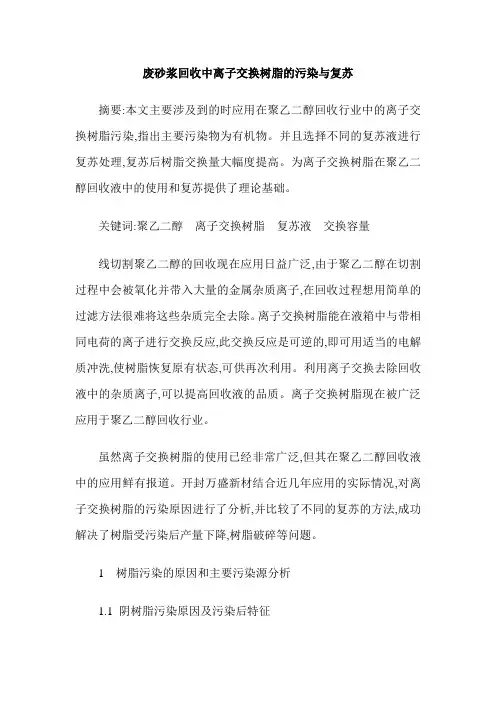

废砂浆回收中离子交换树脂的污染与复苏摘要:本文主要涉及到的时应用在聚乙二醇回收行业中的离子交换树脂污染,指出主要污染物为有机物。

并且选择不同的复苏液进行复苏处理,复苏后树脂交换量大幅度提高。

为离子交换树脂在聚乙二醇回收液中的使用和复苏提供了理论基础。

关键词:聚乙二醇离子交换树脂复苏液交换容量线切割聚乙二醇的回收现在应用日益广泛,由于聚乙二醇在切割过程中会被氧化并带入大量的金属杂质离子,在回收过程想用简单的过滤方法很难将这些杂质完全去除。

离子交换树脂能在液箱中与带相同电荷的离子进行交换反应,此交换反应是可逆的,即可用适当的电解质冲洗,使树脂恢复原有状态,可供再次利用。

利用离子交换去除回收液中的杂质离子,可以提高回收液的品质。

离子交换树脂现在被广泛应用于聚乙二醇回收行业。

虽然离子交换树脂的使用已经非常广泛,但其在聚乙二醇回收液中的应用鲜有报道。

开封万盛新材结合近几年应用的实际情况,对离子交换树脂的污染原因进行了分析,并比较了不同的复苏的方法,成功解决了树脂受污染后产量下降,树脂破碎等问题。

1 树脂污染的原因和主要污染源分析1.1 阴树脂污染原因及污染后特征进水的各种大分子有机物是阴树脂污染的主要来源[1];因为阴树脂的结构和性能使其对大分子有机物存在不可逆反应。

低分子量有机物被树脂吸附后,在再生时可以置换出来,因而不易污染树脂。

此外,来自阳树脂的降解产物也会使阴树脂受到有机物污染。

国外经验认为,氢型阳树脂含水量大于60%时,就会有相当数量的有机物释放到水中污染阴离子。

被污染的强碱阴树脂可出现以下特征。

(1)外观颜色由开始的浅黄色,逐渐污染为淡棕色-深棕色-棕褐色-黑褐色,且树脂破碎严重。

(2)再生后的强碱阴树脂,其冲洗水量会明显增大。

(3)工作交换容量下降,树脂含水量下降,树脂上的交换基团发生变化,其中强碱基团减少,弱碱基团增多。

1.2 树脂受有机物污染的判断浸泡后食盐水的颜色树脂被污染程度如表1所示。

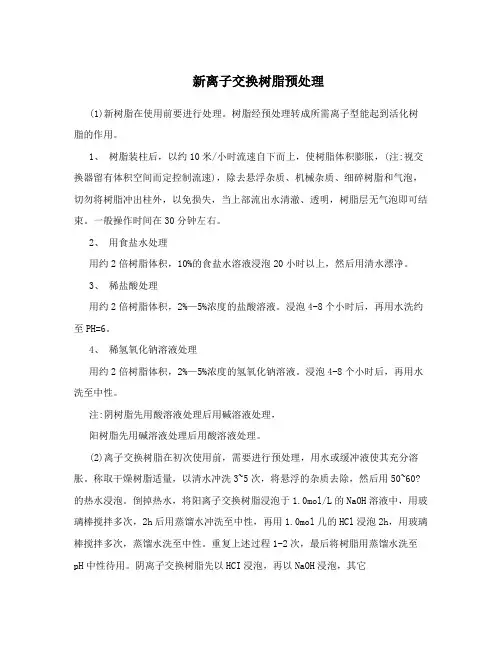

新离子交换树脂预处理(1)新树脂在使用前要进行处理。

树脂经预处理转成所需离子型能起到活化树脂的作用。

1、树脂装柱后，以约10米/小时流速自下而上，使树脂体积膨胀，(注:视交换器留有体积空间而定控制流速)，除去悬浮杂质、机械杂质、细碎树脂和气泡，切勿将树脂冲出柱外，以免损失，当上部流出水清澈、透明，树脂层无气泡即可结束。

一般操作时间在30分钟左右。

2、用食盐水处理用约2倍树脂体积，10%的食盐水溶液浸泡20小时以上，然后用清水漂净。

3、稀盐酸处理用约2倍树脂体积，2%—5%浓度的盐酸溶液。

浸泡4-8个小时后，再用水洗约至PH=6。

4、稀氢氧化钠溶液处理用约2倍树脂体积，2%—5%浓度的氢氧化钠溶液。

浸泡4-8个小时后，再用水洗至中性。

注:阴树脂先用酸溶液处理后用碱溶液处理，阳树脂先用碱溶液处理后用酸溶液处理。

(2)离子交换树脂在初次使用前，需要进行预处理，用水或缓冲液使其充分溶胀。

称取干燥树脂适量，以清水冲洗3~5次，将悬浮的杂质去除，然后用50~60?的热水浸泡。

倒掉热水，将阳离子交换树脂浸泡于1.0mol/L的NaOH溶液中，用玻璃棒搅拌多次，2h后用蒸馏水冲洗至中性，再用1.0mol几的HCl浸泡2h，用玻璃棒搅拌多次，蒸馏水洗至中性。

重复上述过程1-2次，最后将树脂用蒸馏水洗至pH中性待用。

阴离子交换树脂先以HCI浸泡，再以NaOH浸泡，其它处理与阳离子交换树脂相同。

将上述活化后的每种阳离子交换树脂各称取两份，一份用1.0mol/LHCI处理为H+型，另一份用l.0molL/NaOH处理为Na型，蒸馏水洗至pH中性待用。

阴离子交换树脂同样以NaOH和HCl分别处理为OH型和CI 型，蒸馏水洗至pH中性待用.。

新阴离子交换树脂处理方法
一．新阴离子交换树脂的预处理
1. 新阴离子交换树脂装入阴离子交换器后，通水对树脂进行大反洗水冲洗，使树脂充分展开，水冲洗至出水清澈为止。

2. 投入酸喷射器，以17t/h左右流量（酸喷射器最低运行流量为最佳），以4－5％HCL溶液通入树脂层，完全通入后浸泡8小时，以50－70t/h流量冲洗至出水呈中性。

3. 投入碱喷射器，以17t/h左右流量（碱喷射器最低运行流量为最佳），以3－5％NaOH溶液通入树脂层，完全通入后浸泡8小时，以50－70t/h流量冲洗至出水呈中性。

二．新阴离子交换树脂的再生
1. 投入碱喷射器，以20—25t/h流量，以3－4％NaOH溶液通入树脂层，注碱量为1600Kg。

2. 注碱再生液后，置换水以20—25t/h流量通过树脂层，时间不少于40分钟，洗至出口水无酚酞碱度。

3. 置换结束后，以小正洗方式清洗树脂层，流量40—60t/h，时间一般为10－15分钟。

4．小正洗结束后，以正洗方式清洗树脂层，流量50—70t/h，正洗水质合格后投入运行。

阳离子交换树脂铁中毒复苏方法研究阳离子交换软化装置是一种大量使用的工业水处理装置。

该装置在使用过程中往往会接触到含铁地下水或因管道锈蚀造成进水中带有铁离子，导致阳离子交换树脂受到铁离子的污染，通常称为铁中毒。

由于强酸性阳离子交换树脂对水中的三价铁离子亲合力极强，其选择交换顺序为：Fe3＋＞Al3＋＞Fe2＋＞Ca2＋＞Mg2＋＞K＋＞NH4＋＞Na＋＞H＋。

当进水中含有少量三价或二价铁离子时，阳树脂将会优选与这些铁离子结合，在水中溶解氧的作用下将其中的二价铁离子氧化为三价铁离子，使其牢牢的结合在树脂交换基团上。

虽然水中铁离子含量很少，但年复一年地运行下去，铁离子在交换基团中越积越多，占据了树脂的大部分工作交换容量，导致树脂对Ca2＋、Mg2＋离子交换能力的下降，出水水质超标，运行周期缩短，产水量减少，再生剂耗量增加等一系列问题，严重时会造成装置无法运行下去。

树脂铁中毒后，用常规低浓度的食盐再生液很难将树脂交换基团上的Fe3＋置换下来。

人们采用了各异的树脂铁中毒复苏方法。

虽然均能取得一定的复苏效果，但其经济指标均不理想，复苏时间过长，复苏不够彻底，因而有必要探寻一种新的树脂复苏方法。

我们提出一种新的还原复苏法，取得了较理想的复苏效果。

现介绍如下，供参考。

1 树脂鉴别及常规复苏工艺1.1 树脂铁中毒鉴别方法初步判断：采用正常的软化再生方法无法恢复原有工作交换容量，并且交换容量有较大幅度下降时，可取少量树脂与新树脂进行颜色比较。

新树脂为淡黄色或金黄色，铁中毒树脂颜色明显加深，变为棕色，紫红色，甚至近似黑色。

分析检测：取10 mL颜色发生变化、初步判断为铁中毒的树脂置于100 mL烧杯中，加入30 mL 8.0%的HCl溶液，慢速搅拌15 min，静置0.5 h，取上清液测定总铁含量，以此判断树脂铁中毒程度。

1.2 常规树脂铁中毒复苏工艺常规铁中毒复苏方法可视铁中毒程度不同而异。

轻度铁中毒可在罐内复苏。

cu离子交换树脂再生方法
对于Cu离子交换树脂的再生，可以采用以下步骤：
1. 将树脂装入吸附罐或吸附槽中，用量约为树脂体积的3-5倍。

2. 打开进水阀门，用水将树脂浸泡数小时。

3. 调节进水流量，使出水PH值在5-7之间，再将树脂装入吸附罐或吸附槽中。

4. 用反渗透用的再生液（浓度为30%）将树脂洗净，再用20%的NaCl溶液再生。

5. 用3%的NaHCO3溶液将树脂上残留的20% NaCl溶液置换出来。

6. 当再生液浓度为20%时，再生效果最好。

7. 如果一次未能达到去除要求，可以重复操作多次。

8. 处理工业废水时，最好先进行离子交换分离后再进行反渗透处理。

此外，针对铁污染的情况，可以采取酸洗法进行清洗，即将阴树脂用盐水处理失效后，再用10%的盐酸浸泡5-12小时。

同时，也可以使用专用药剂或超声波清洗新技术来清洗污染的树脂。

请注意，操作过程应由专业人员进行，以避免任何可能的安全风险和操作失误。

2018年06月离子交换树脂的处理与再生探讨王树学（中油辽河工程有限公司，辽宁盘锦124010）摘要：高分子化合物离子交换树脂属于不溶性固体，有的含多价酸，有的含多价碱。

在离子交换树脂的表面存在一种活性基团，这种活性基团能够与溶液中的阴、阳离子发生离子交换，因此具有酸反应性能或碱反应性能。

本文主要针对离子交换树脂的处理与再生方法进行了探讨，旨在给相关工作带来一定助益。

关键词：离子交换树脂；处理；再生离子交换树脂是一种特殊的树脂，其除了具有树脂的耐磨、耐热、耐化学浸蚀等性能，同时还具有离子交换性能。

目前在水泥和石膏中的SO 3的检测中，多是采用离子交换法进行检测，其原理是通过交换CaS04中的Ca2+来判断树脂对Ca2+的选择性、离解度以及受酸效应影响的程度，选择性越好、离解度越大、受酸效应影响越小，则表明离子交换树脂越具备强酸性阳离子交换性能。

离子交换树脂的处理方法通常有两种，一种是静态法，一种是动态发。

以下笔者就结合实际，来谈谈离子交换树脂的处理与再生方法，仅供参考。

1离子交换树脂处理的静态法操作步骤首先选取Na 型732苯乙烯强酸性阳离子交换树脂样本250g ，将之加入到95%乙醇溶液250ml 中进行浸泡一夜，然后倒出其中的乙醇溶液，再改用蒸馏水浸泡样本，浸泡时间在6-8h 左右，以使离子交换树脂充分溶胀。

之后将树脂置于塑料容器中，在容器中加入1+3盐酸溶液继续浸泡，浸泡时间为3d ，同样再倒出其中的盐酸溶液，加入重新配制的1+4盐酸溶液浸泡3d 。

注意在加入盐酸时，要确保盐酸溶液浸没树脂。

浸泡完毕后，将其中的废液滤出，倒入80℃左右的热蒸馏水，采用玻璃棒搅拌树脂2min~3min ，再次将其中的废液滤出，倒入80℃左右的热蒸馏水进行搅拌，反复循环进行冲洗，待冲洗够5次后再通过PH 试纸对树脂的PH 治进行检验，若检验结果为中性，即可保存在干净塑料瓶中备用。

或者还有一种方式是：浸泡完离子交换树脂后，将其中的废液滤出，直接放在预先浸湿过的多层纱布中，然后采用80℃左右的热蒸馏水冲洗至无氯根反应，再将其中多余的水分沥去，即可保存在干净塑料瓶中备用。

食品级阳离子交换树脂复苏过程介绍食品级阳离子交换树脂复苏过程介绍1．PH范围：1142．高使用温度：氢型≤100℃，钠型≤120℃，3．转型膨胀率：（Na+→H+）8104．工业用树脂层高度：1.5m以上。

5．再生液浓度 NaCl:810,HCl:456．再生液用量：NaCl（810）体积：树脂体积=1.52:1HCl(45)体积：树脂体积=23:17．再生液流速： 58 m/h8．再生接触时间： 4560 min9．正洗流速： 1020 m/h10．正洗时间：约30 min11．运行流速： 1530 m/h12．工作交换容量：≥1000mol/m3六、用途主要用于水的处理（包括硬水软化、高压炉水、无离子水、注射水、海水淡化等），废水中贵金属的回收，抗生素的提纯，代替人体内肾脏的作用。

七、包装及贮运本产品用内衬塑料袋的编织袋包装，每袋25kg，也可根据需求用塑料桶或其它容器包装，本品为非危险品。

贮运温度540℃，严禁脱水、曝晒。

一、树脂的运输和贮存：离子交换树脂内含有一定量的水份，在运输及贮存过程中应尽量保持这部分水份。

如果贮存过程中树脂脱了水，应先用浓食盐水（810)浸泡12小时，再逐渐稀释，不得直接放于水中，以免树脂急剧膨胀而破碎。

树脂在贮存或运输过程中，应保持在540℃的温度环境中，避免过冷或过热，影响质量。

若冬季没有保温设备时，可将树脂贮存在食盐水中，食盐水的温度可根据气温而定。

二、新树脂的予处理：新树脂常含有溶剂、未参加聚合反应的物质和少量低聚合物，还可能吸着铁、铝、铜等重金属离子。

当树脂与水、酸、碱或其它溶液相接触时，上述可溶性杂质就会转入溶液中，在使用初期污染出水水质。

所以，新树脂在投运前要进行预处理。

1、阳树脂的预处理阳树脂的预处理步骤如下：首先使用饱和食盐水，取其量约等于被处理树脂体积的两倍，将树脂置于食盐溶液中浸泡1820小时，然后放尽食盐水，用清水漂洗净，使排出水不带黄色；其次再用24NaOH溶液，其量与上相同，在其中浸泡24小时（或小流量清洗），放尽碱液后，冲洗树脂直至排出水接近中性为止；后用5HCL溶液，其量亦与上述相同，浸泡48小时，放尽酸液，用清水漂流至中性待用。
