ABB变频器参数设置一、变频器的简朴本地启动1、首先确定空开闭合，接触器得电2、按LOC/REM使变频器为本地控制模式3、按PAR进人控制盘的参数设置模式:用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入99.04电机传动模式（DTC），DTC变频器设定值为频率，选择好模式后按ENTER确认(取消按ACT返回）4、按ACT回到当前状态5、按REF,选择上下调节键，输入指定的参数后，按ENTER确认6、按启动键，变频器启动，至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作：1.按ACT进入实际信号显示模式；2.选择需要改变的参数行，按ENTER进入；3.按单双箭头键，选择要显示的参数或改变参数组；常用的几个显示信号：01.02电机的实际转速SPEED/01.03传动输入频率的实际值FREQ；03.20变频器最后一次故障的代码LAST FLT4.按ENTER确认并返回实际信号显示模式；（取消直接按ACT ）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上：1.激活可选设备的通讯：确认98.02 COMM.MODULE LINK设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES2.按LOC/REM切换到L本地控制状态；3.按FUNC进入功能模式；4.按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；5.如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元： 1. 将存有上传数据的控制盘连接到传动设备； 2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER执行下载。
三、PLC与变频器PROFIBUS-DP通讯为了实现变频器与PLC之间的通讯，首先确定通讯模板已安上，然后把DP网线安装好。
abb变频器使用说明书ABB变频器使用说明书是一份非常重要的文档，它能帮助用户了解和正确使用ABB变频器。
在这篇文章中，我们将为您详细介绍ABB变频器的使用方法以及注意事项。
首先，让我们来了解ABB变频器的基本知识。
ABB变频器是一种电动机控制器，可用于调节和控制电动机的转速和运行参数。
ABB变频器的主要功能是将输入电源的频率和电压转换为与电动机匹配的频率和电压。
通过调整输出频率和电压，ABB变频器可以实现电动机的无级调速，并提高电动机的效率和性能。
在使用ABB变频器之前，用户需要先了解一些基本的电工知识。
用户应该清楚电气设备的基本知识，如电压、电流、功率等。
此外，用户还需要了解电动机的运行原理和常见故障排除方法。
接下来，我们将详细介绍ABB变频器的使用方法。
第一步，用户需要仔细阅读ABB变频器的安装手册，并按照手册中的指示安装变频器。
安装过程中需要注意一些重要事项，如正确接地、排除电源干扰等。
第二步，用户需要了解ABB变频器的控制面板和菜单结构。
控制面板上有一些按键和显示屏，用户通过按键操作和显示屏上的信息来进行参数设置和故障排查。
第三步，用户需要根据具体应用要求进行参数设置。
ABB变频器提供了丰富的参数设置选项，用户可以根据实际需要调整参数，以实现最佳的控制效果。
在设置参数时，用户需要注意保持合适的参数范围，避免超出电动机的额定工作条件。
第四步，用户需要进行变频器的调试和测试。
调试过程中，用户需要逐步设置不同的参数，并观察电动机的运行情况。
如果发现异常情况，用户需要进行相应的故障分析和排除。
最后，让我们一起来了解一些使用ABB变频器需要注意的事项。
首先，用户需要定期对ABB变频器进行维护和保养。
维护工作包括清洁变频器和检查各种连接是否紧固可靠。
其次，用户在使用ABB变频器时应遵守安全操作规程。
用户需要确保安装和维护工作在断电和安全的环境下进行，并遵守相关的安全操作规定。
最后，如果用户在使用ABB变频器过程中遇到问题，可以查阅ABB 变频器的使用说明书，或者联系ABB公司的技术支持团队寻求帮助。
ABB变频器参数设置1.变频器模式设置首先，需要确定变频器的工作模式。
常见的工作模式有V/F控制模式和矢量控制模式。
V/F控制模式适用于一般的功率驱动系统，矢量控制模式适用于高性能的驱动系统。
根据实际需求选择合适的工作模式。
2.输出频率设置输出频率是指电机的运行频率，也就是电机的转速。
根据实际需求设置输出频率。
通常情况下，输出频率可以设置为50Hz或60Hz，也可以根据实际需求进行调整。
3.输出电压设置输出电压是指变频器输出给电机的电压。
根据电机的额定电压设置输出电压。
一般来说，输出电压应该和电机的额定电压相当。
4.加速时间设置加速时间是指电机从静止状态加速到额定转速所需的时间。
加速时间过短可能会对电机造成较大的负载，加速时间过长则会影响电机效率。
根据实际需求设置合适的加速时间。
5.减速时间设置减速时间是指电机从运行状态减速到停止所需的时间。
减速时间过短可能会对电机造成较大的负载，减速时间过长则会影响电机效率。
根据实际需求设置合适的减速时间。
6.PID参数设置PID参数用于控制电机的闭环控制，可以提高电机的控制精度和稳定性。
PID参数包括比例系数、积分时间和微分时间。
根据实际需求设置合适的PID参数。
7.保护参数设置保护参数用于保护电机和变频器的安全运行。
包括过载保护、短路保护、过热保护等。
根据电机和变频器的额定功率设置合适的保护参数，以避免电机和变频器的损坏。
需要注意的是，以上参数设置只是一般性的建议，具体的参数设置还需要根据电机的实际情况和使用要求来确定。
在设置参数时，需要根据电机的负载特性、工作环境以及变频器的性能参数等因素进行综合考虑。
总结起来，ABB变频器的参数设置是一个相对复杂的过程，需要根据电机的实际工作需求和变频器的性能参数进行综合考虑。
合理的参数设置可以提高电机的效率和稳定性，保障电机和变频器的安全运行。

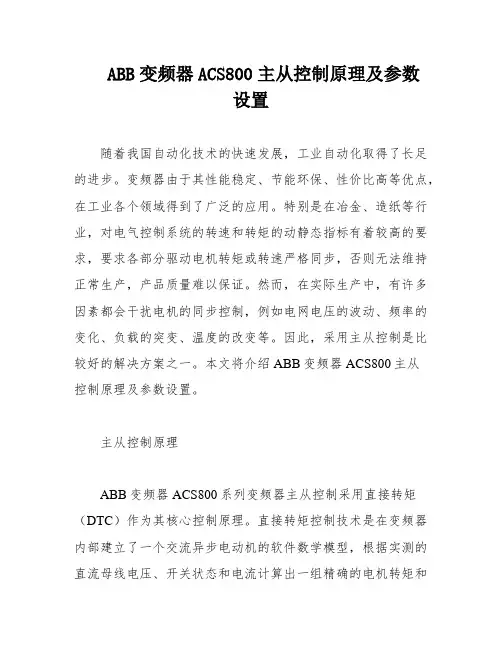

ABB变频器ACS800主从控制原理及参数设置随着我国自动化技术的快速发展，工业自动化取得了长足的进步。
变频器由于其性能稳定、节能环保、性价比高等优点，在工业各个领域得到了广泛的应用。
特别是在冶金、造纸等行业，对电气控制系统的转速和转矩的动静态指标有着较高的要求，要求各部分驱动电机转矩或转速严格同步，否则无法维持正常生产，产品质量难以保证。
然而，在实际生产中，有许多因素都会干扰电机的同步控制，例如电网电压的波动、频率的变化、负载的突变、温度的改变等。
因此，采用主从控制是比较好的解决方案之一。
本文将介绍ABB变频器ACS800主从控制原理及参数设置。
主从控制原理ABB变频器ACS800系列变频器主从控制采用直接转矩（DTC）作为其核心控制原理。
直接转矩控制技术是在变频器内部建立了一个交流异步电动机的软件数学模型，根据实测的直流母线电压、开关状态和电流计算出一组精确的电机转矩和定子磁通实际值，并将这些参数值直接应用于控制输出单元的开关状态。
变频器的每一次开关状态都是单独确定的，这意味着可以产生实现最佳的开关组合并对负载变化作出快速地转矩响应，并将转矩相应限制在一拍以内，且无超调，真正实现了对电动机转矩和转速的实时控制。
控制原理如图3所示。
主从控制参数设置在主从控制应用中，外部信号（包括起动、停止、给定信号等）只与主机变频器相连，主机通过光纤将从机控制字和转速给定值、转矩给定值广播给所有的从机，实现对从机的控制。
从机一般不通过主从通讯链路向主机发送任何反馈数据，从机的故障信号单独连至主机的运行使能信号端，形成联锁。
一旦发生故障，联锁将停止主机和从机的运行。
在主从控制参数设置方面，需要注意以下几点：1.主从控制的从机数量不能超过主机的最大支持数量。
2.从机的地址需要与主机设置的地址一致。
3.从机的转速给定值和转矩给定值需要与主机设置的相同。
4.从机的控制字需要与主机设置的一致。
5.从机的故障信号需要单独连至主机的运行使能信号端，形成联锁。
ABB变频器操作说明和主要参数1.键盘按钮位置、名称ABB键盘图4—42。
图4—42 ABB键盘（退出/实际）（菜单）（上下传/功能）（传动选择）（快上）（上）（快下）（下）（确定）（远近）（复位）（给定）（启动）（正转）（反转）（停机）2. 键盘按钮中英文对照：ACT——退出/实际PAR——菜单FUNC——上下传/功能DRIVE——传动选择ENTER——确定LOC/REM——远近控RESET——复位REF——给定3.选择键盘操作：按‘远近’，显示1 （远控—面板操作）变为1 L。
按‘给定’，中部显示中括号［］。
按‘启动’，右上角显示0变为1。
按‘快上’或‘上’或‘下’，电机转。
.按‘停机’，按‘正转’或‘反转’变向。
按‘给定’，按‘启动’，按‘上’或‘快上’或‘下’。
电机反转。
三、参数1.参数设置：按（菜单），按（快增）或（快减）调出大菜单；按△（慢增）或（慢减）调出子菜单。
按（确认）给最下行需要改动的加中括号［］，按（或，或△或）修改，按（确认）保存——中括号消除，按（退出），恢复待机状态。
700采煤机变频器参数：U=380V，I=152A，r=1477，P=80KW，f=50Hz.930采煤机变频器参数：U=380V，I=105A，r=1475，P=55KW，f=50Hz.。
2.举例：改电机电压。
按“菜单”键，显示“10.01”，按（快减）一下，显示“99.01”，按△4下，显示“99.05”和“***V”，按“确认”，显示［***V］。
按或或按△或改变中括号中数字为380V；按确认，中括号消失。
改电机电流：按△1下，显示“99.06”和“***A”，按“确认”，显示［***A］。
按或或按△或改变中括号中数字为60A；按确认，中括号消失。
改变电机功率：按△3下，显示“99.09”和“***kw”，按“确认”，显示［***kw］。
按或或按△或改变中括号中数字为55kw；按确认，中括号消失。
停止操作40秒，键盘自动恢复为监视状态。
ABB变频器（Variable Frequency Drive，简称VFD）是一种用于电动机控制的设备，可通过调节电机的转速来实现对电机的精确控制。
ABB变频器的参数设置是确保变频器按照要求运行的关键步骤。
本文将介绍ABB变频器参数设置的步骤。
步骤一：安全操作在进行ABB变频器参数设置之前，请确保已经熟悉相关的安全操作规程，并且按照规程佩戴必要的个人防护装备。
确保所有关联的电气电路已经切断电源，并且确认电路无电。
步骤二：访问参数设置界面开始设置ABB变频器的参数之前，首先需要访问参数设置界面。
这通常可以通过操作变频器上的控制面板或者使用相应的软件来完成。
步骤三：设置基本参数在参数设置界面中，首先需要设置一些基本参数，包括输入电压、输出电压、输出频率等。
这些基本参数需要根据实际需求进行设定，通常可以参考设备的技术规格书来获取相应的数值范围。
步骤四：设置运行参数在完成基本参数设置之后，需要设置一些与运行相关的参数，如加速时间、减速时间、最小频率、最大频率等。
这些参数设置会影响到电机的运行特性，根据实际需求进行调整。
步骤五：设置保护参数为了保护电机和变频器本身的安全运行，需要设置一些保护参数，如过载保护、过温保护、短路保护等。
这些保护参数需要根据实际情况进行设定，以确保设备在异常情况下能够自动停机或采取相应的保护措施。
步骤六：设置控制参数控制参数设置将影响到变频器对电动机的控制方式，如开环控制、闭环控制、矢量控制等。
根据实际需求进行选择，并进行相关参数的设置。
步骤七：保存参数设置在完成所有参数的设置之后，一定要记得保存这些参数设置。
通常可以在参数设置界面中找到保存或确认的选项，点击保存后，设备将会保存这些参数设置，并按照设置的参数进行运行。
步骤八：测试与调试在完成参数设置之后，建议进行一些测试与调试工作，以确保参数设置的准确性。
通过对变频器的运行状态进行观察和电机的实际控制效果进行测试，可以及时发现并纠正可能存在的问题。
