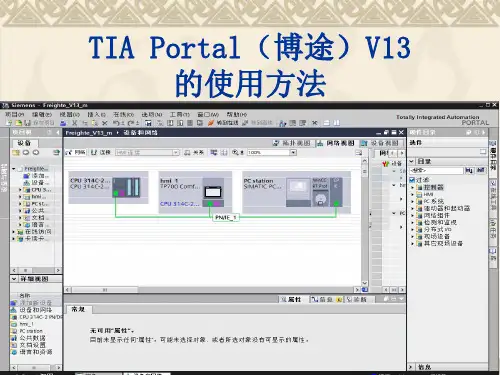

TIA-Portal(博途)的使用方法(工程师培训)

TIA-Portal(博途)的使用方法(工程师培训)
。
安装和使用时要求管理员操作权限！
8
3、兼容性要求(针对Professional版) Ø TIA Portal V13、STEP7 V5.5、STEP7 Micro/WIN
V4.0 SP9可以在同一台电脑上安装并使用。 Ø TIA Portal WinCC V13和WinCC flexible 2008
选用TP700，订货号：6AV2124-0GC01-0AX0。IP地 址设为192.168.2.3，设备名称取为HMI_01。
32
3、IO设备 Ø 选用ET200S，ET200S由通讯模块、两个电源模块、
五个数字量输入模块和五个数字量输出模块组成。 Ø 通讯模块选用IM151-3PN，订货号：6ES7151-3BA23-
22
2、项目视图 操作界面类似于WINDOWS的资源管理器。功能比
Portal视图强，操作内容更加丰富。因而大多数用户 都选择在项目视图模式下进行硬件组态、编程、可视 化监控画面系统设计、仿真调试、在线监控等操作。
23
编辑区
项目树 打开的 菜单 工具栏 项目名称
选件区
24
25
l 工具栏 新建打项开目项保目存项目 打印剪切复制粘贴删除撤消 重查做查找找
新编显手辑示上显报程路示警帮序所列助结有表构设备
在线与诊断
已设帮安备助装在设的线置产状品态
帮仿助真可设访备问设备
用帮户助界帮面助语言
14
项目
单击选中 单击选中操作内容
项目下的操作内容 单击
15
单击 单击
16
单击
单击
单击
单击
单击
17
单击
18
双击
19
单击 单单击击

TIA博图软件培训(内部资料)

TIA博图软件培训(内部资料)

默认变量表
Bool
%I23.2
2#主拍打原位
True
True
DY2-B4
默认变量表
Bool
%I23.3
2#主拍打到位
True
True
DY2-B5
默认变量表
Bool
%I23.4
2#备用抱臂原位
True
True
DY2-B6
默认变量表
Bool
%I23.5
2#备用抱臂到位
True
True
DY2-B7
默认变量表
True
True
TIA Portal博途
单击“项目树”的CUP下方的“设备组态”
在“设备视图”窗口，单机对应模块，可快速查找程序名称、输入、输出点及注释
TIA Portal博途
切换到“网络视图”可查 看PLC系统所有网络模块。 单击相应网络模块，选择 相应的模块，可查看相应 远程模块，的变量、地址 及注释
Bool
%I23.6
2#主抱臂原位
True
True
DY2-B8
默认变量表
Bool
%I23.7
2#主抱臂到位
True
True
变量标签,可关联程序与外部点输入、输出之间的 连接。显示程序注释等。
DY2-B9
默认变量表
Bool
ห้องสมุดไป่ตู้
%I24.0
2#备用道满席
True
True
DY2-B10
默认变量表
Bool
%I24.1
TIA Portal博途
博途有两种视图界面，根据自己使用 习惯选择 博途视图
项 目 视 图
视图 切换

TIA博图软件培训(内部资料)

TIA博图软件培训(内部资料)

● Microsoft Windows 8.1 (仅针对STEP 7 Basic ) 操作系统 ● Microsoft Windows 8.1 Pro 要求 ● Microsoft Windows 8.1 Enterprise ● Microsoft Server 2012 R2 Standard ● MS Windows 2008 Server R2 Standard Edition SP2 (仅针对 STEP 7 Professional)
2.单机，开启PLC运行状
9
3.设臵地址，单机方框， 能模拟外部输入信号。
TIA Portal博途
PLC程序上传
2 1 4 3 3
4
1.单击，“项目树”选中“项目名称”
2.单击，菜单栏“在线”下的“将设备作为新站上传 ”选择对应通讯接口后，单机“开始搜索” 3. 4.当可访问节点内，有设备显示，单机从设备上传 10
Name Path Data Type Logical Address Comment Hmi Visible Hmi Accessible
DY2-B1
默认变量表
Bool
%I23.0
2#备用拍打原位
True
True
DY2-B2
默认变量表
Bool
%I23.1
2#备用拍打到位
True
True
DY2-B3
更改、绑定变量名称、注 释，会自动更新到变量表， 无需再次添加
8
TIA Portal博途
S7-PLCSIM是西门子公司开发的可编程控制器 它在step7集成状态下实现无硬件模拟。S7模拟软件 PLCSIM是学习西门子PLC必备的软件，不需要 连接真实的CPU即可以仿真运行，直接安装即 可。

TIA博图软件培训教育

TIA博图软件培训教育

TIA Portal博途
博途有两种视图界面，根据自己使用习惯选择
博途视图
项 目 视 图
视图切换
TIA Portal博途界面
项目树
主要任务栏（程序、 通讯设置）
1.标题栏(显示项目名称）
2.菜单栏(所以功能在里面）3.快捷菜单栏(常用按钮）
工作区 主要编程区
任务卡
根据工作 区不同执
行操作
显示项目树中所选对 象的特殊内容
TIA Portal博途
程序运行顺序
TIA Portal博途
S7-PLCSIM是西门子公司开发的可编程控制器模拟软件 它在step7集成状态下实现无硬件模拟。S7-PLCSIM是学习西门子PLC必备 的软件，不需要连接真实的CPU即可以仿真运行，直接安装即可。
1.设置博途软件连接方式 2.单机，开启PLC运行状态
3.设置地址，单机方框， 能模拟外部输入信号。
2.功能--FC(Function)
FC是由用户自己编写程序的模块，可被其他程序块调用
3.功能块--FB(Function Block)
FB是由用户自己编写程序的模块，可被其他程序块调用.在数据区里，每一次 的调用，都可以定义不同的初始值
4.数据块--DB(Data Block)
DB是为用户程序中提供一个可保存的数据区，可被任何一个OB(组织块）、 FC（功能）、FB(功能块）读取数据
WIN7安装时进入操作系统的用户请选择administrator用户，安装时不能开杀毒 软件，防火墙软件，防木马软件，优化软件等，只要不是系统自带的软件都请 退出。 为能够阅读所提供的 PDF 文件，需要使用与 PDF 1.7 兼容的 PDF 阅读器，例 如 Adobe(R) Reader V9。

SIMATIC 博图软件培训(高端培训)

SIMATIC 博图软件培训(高端培训)

单击
双击双击 双击
l 编辑PLC程序 双击
第三节 硬件组态
u 任务要求 u 新建项目 u 添加新的IO控制器和IO监视器 u 添加新的IO设备 u 设备组态 u 组态网络 u 设置网络参数
一、任务要求 创建一个由IO控制器、IO监视器和分布式IO设备构成的PROFINET现场总线网络。
硬件组态要求如下： 1、IO控制器
双击
双击
三、设备组态 1、组态PLC
添加电源模块PS307 5A，订货号：307-1EA01-0AA0。修改CPU314C-2PN/DP的I/O 地址。 2、组态HMI
修改TP700的背景色、画面及数量(只要根画面)。 3、组态ET200S
添加电源模块、输入模块和输出模块。修改输入和输出模块地址。
Ø 数字量输入模块选用2DI，订货号：6ES7131-4BB01-0AA0。带有2个直流输入端口 。
Ø 数字量输出模块选用2DO，订货号：6ES7132-4BB01-0AA0。带有2个直流输出端口 。额定输出电压24V，额定输出电流0.5A。
l 系统组成
一、新建项目
1、Portal视图 Ø 在“启动”项目中，选中“创建新项目”功能。 Ø 在右边栏目中输入项目名称、保存路径、作者、注释等信息后，单击“创建”按
一、程序编辑器 双击项目树中要编辑的程序块(如OB1)。就打开了程序编辑器。
双击
巡视窗口
OB1块的临时变量 表
工具栏常用梯形图符号 程序编辑区
指令窗口 单击
l 工具栏
插入程序段 插入行
复位启动值 打开所有程序段
帮助 显示所有设备
在线状态
可访问设备
帮助
项目
单击选中 单击选中操作内容

博图软件培训教育PPT课件

博图软件培训教育PPT课件

True
DY2-B6
默认变量表
Bool
%I23.5
2#备用抱臂到位
True
True
DY2-B7
默认变量表
Bool
%I23.6
2#主抱臂原位
True
True
DY2-B8
默认变量表
Bool
%I23.7
2#主抱臂到位
True
True
变量标签,可关联程序与外部点输入、输出之间的 连接。显示程序注释等。
DY2-B9
Bool
%I24.4
2#主道在席
True
True
DY2-B14
默认变量表
Bool
%I24.5
2#主道拍打完成
True
True
TIA Portal博途
单击“项目树”的CUP下方的“设备组态” 在“设备视图”窗口，单机对应模块，可快速查找程序名称、输入、输出点及注释
TIA Portal博途
切换到“网络视图”可查 看PLC系统所有网络模块。 单击相应网络模块，选择 相应的模块，可查看相应 远程模块，的变量、地址 及注释
PLC程序下载 1.单击，“项目树”选 中需要下载成型 “CPU”模块 2.单击，菜单栏“在线 ”下的“下载到设备” 3.单击，按钮“下载” 4.下载完成后需要单机 “完成”启动CPU模块
更改、绑定变量名称、注 释，会自动更新到变量表， 无需再次添加
TIA Portal博途
S7-PLCSIM是西门子公司开发的可编程控制器模拟软件 它在step7集成状态下实现无硬件模拟。S7-PLCSIM是学习西门子PLC必备的 软件，不需要连接真实的CPU即可以仿真运行，直接安装即可。
1.设置博途软件连接方式 2.单机，开启PLC运行状态

西门子博途V13和HMI的培训(内部工程师培训)

西门子博途V13和HMI的培训(内部工程师培训)

在创建新项目的对话框中，输入项目名称、保存路 径、作者、注释等信息后，单击“创建”按钮。
单击 单击
单击
二、添加新的IO控制器和IO监视器 1、Portal视图 在“设备与网络”项目中，选中“添加新设备”功 能。
在右边栏目所示的三个设备类型中，选中要添加的 设备后。单击“添加”按钮。
2、项目视图 双击项目树中的“添加新设备”功能，打开“添加 新设备”对话框。 在对话框的控制器和HMI目录中，选中要添加的设备 后。单击“确定”按钮。
2、IO监视器
选用TP700，订货号：6AV2124-0GC01-0AX0。IP地 址设为192.168.2.3，设备名称取为HMI_01。
3、IO设备 选用ET200S，ET200S由通讯模块、两个电源模块、 五个数字量输入模块和五个数字量输出模块组成。 通讯模块选用IM151-3PN，订货号：6ES7151-3BA230AB。IP地址设为192.168.2.4，设备名称取为 ET200S_01。 电源模块选用PM24-E DC24..48V，订货号：6ES7 138-4CA50-0AB0。该模块输出24～48V电压，使用2 个分别给输入模块和输出模块供电。
然后释放鼠标左键。 选中并按 住左键不 把线条拖到 放，然后 另一个设备 开始拖动 的PN口。 。
五、设置网络参数 分别给IO控制器、IO监视器、IO设备分配IP地址 和设备名称。另外还要给IO设备分配I/O端口地址。具 体操作方法如下： 选中要设置参数的设备，双击选择“组态设备”。 选择“属性”－“常规”－“PROFINET接口”－“ 以太网地址”，输入要设定的IP地址和设备名称。
修改TP700的背景色、画面及数量(只要根画面)。 3、组态ET200S 添加电源模块、输入模块和输出模块。修改输入和 输出模块地址。

TIA博图软件培训教育(20160603)

TIA博图软件培训教育(20160603)

不同功能的软件包可共同允许
TIA Portal博途
SIMATIC Step7 V13 PLC软件 SIMATIC WinCC V13 HMI人机交互软件 SIMATIC StartDrive 驱动配置软件
TIA Portal博途版本 基本版、精致板、高级版、专业版 现阶段最高版本V13 SP1 Update 8
TIA Portal博途
程序运行顺序
2.功能--FC(Function)
FC是由用户自己编写程序的模块，可被其他程序块调用
3.功能块--FB(Function Block)
FB是由用户自己编写程序的模块，可被其他程序块调用.在数据区里，每一次 的调用，都可以定义不同的初始值
4.数据块--DB(Data Block)
DB是为用户程序中提供一个可保存的数据区，可被任何一个OB(组织块）、 FC（功能）、FB(功能块）读取数据
WIN7安装时进入操作系统的用户请选择administrator用户，安装时不能开杀毒 软件，防火墙软件，防木马软件，优化软件等，只要不是系统自带的软件都请 退出。 为能够阅读所提供的 PDF 文件，需要使用与 PDF 1.7 兼容的 PDF 阅读器，例 如 Adobe(R) Reader V9。
WINCC 和 WINCC (TIA博途) 不能同时安装在同一台电脑上。
更改、绑定变量名称、注 释，会自动更新到变量表， 无需再次添加
TIA Portal博途
S7-PLCSIM是西门子公司开发的可编程控制器模拟软件 它在step7集成状态下实现无硬件模拟。S7-PLCSIM是学习西门子PLC必备 的软件，不需要连接真实的CPU即可以仿真运行，直接安装即可。
1.设置博途软件连接方式 2.单机，开启PLC运行状态

博途V13内部培训-TIA 软件基础

博途V13内部培训-TIA 软件基础
9、TIA V13还支持代理设备功能，更加的方便对Step7 V5.X版本的项目进行TIA移植转换。 10、TIA V13还支持带错误保存的功能，这个是Step7 V5.X版本做不到的。 缺点：
1、TIA的运行程序超大，会占用更多的硬盘空间和物理内存，安装耗时较长，建议各位工程师更换 SSD固态硬盘。
TIA Portal V13 一个适用于所有自动化任务的工程软件平台
Totally Integrated Automation Portal
STEP 7 V13
Safety V13
WinCC V13
Startdrive V13
SIMATIC PLC
Safety
SIMATIC HMI
SINAMICS
PROFIBUS, PROFINET, AS-i, IO-Link,
V13 ET 200
网络拓扑
通用功能
系统诊断, 导入/导出到Excel, 撤销, …
Restricted / © Siemens AG 2014. All Rights Reserved.
Page 6
2014-03-27
SIMATIC Startdrive V13
西门子新的自动化设备都要集成到TIA博途工程设计软件平台中， 该设计为控制器、HMI和驱 动产品在整个项目中共享数据存储和自动保持数据一致性提供了标准操作的概念，同时提供了涵 盖所有自动化对象的强大的库。新版TIA博途V13不仅有更强的性能、还涵盖自动系统诊断功能、 集成故障安全功能性，强大的Profinet通信，集成工业信息安全和优化的编程语言。编辑器以任务 为导向且操作直观，使得新软件产品易学易用。此外，产品对快速编程、调试、维修具有很强的 性能。产品在设计过程中特别重视对目前项目和软件的再利用和兼容性：例如，从S7-300/400转 向S7-1500，项目可以重复利用，S7-1200的程序可以通过复制的功能将程序转换到S7-1500。 优点： 1、支持全符号编程，可以自由选择语言，而且CPU优化了数据存储，不再有偏移地址，还增加了 本地常量的概念，可以用Slice直接访问字或双字的某一个位。 2、TIA添加Trace功能，可以立即记录或者变量触发状态监视，监控PLC的变量，监控的结果还支 持导出导入功能，还可以导出为BMP位图进行讨论分析。注意，Trace的记录，PLC掉电会丢失！ 3、TIA变量监控表支持拖拽功能，免去了Step7 V5.X版本的那种打字输入监控的麻烦，而且还可 以在变量监控表上写注释。

TIA Portal(博途)培训(工程师培训)

TIA Portal(博途)培训(工程师培训)
选用S7-300的紧凑型CPU314C-2PN/DP，订货号：6ES7 314-6EH04-0AB0。IP地址 设为192.168.2.2，设备名称取为PLC_01(TIA Portal支持带下划线名称)。 2、IO监视器
选用TP700，订货号：6AV2124-0GC01-0AX0。IP地址设为192.168.2.3，设备名称 取为HMI_01。
单击
双双击双击击
编辑PLC程序 双击
第三节 硬件组态
任务要求 新建项目 添加新的IO控制器和IO监视器 添加新的IO设备 设备组态 组态网络 设置网络参数
一、任务要求 创建一个由IO控制器、IO监视器和分布式IO设备构成的PROFINET现场总线网络。
硬件组态要求如下： 1、IO控制器
编辑区
项目树
打开的 项目名称
菜单
工具栏
选件区
工具栏
新建项打目开项目 保存项目
打印 剪切 复制 粘贴 删除 撤消 重做查查找找
下载到从设设备备上仿传在真PC上运转行到在线
转到离线
可访问启的动设C备停交PU止叉水垂C引平P直U用拆拆分分
项目的打开
查看硬件组态
单单单双击击双击击击
选中后单击 选中后单击
上述要求是保证软件流畅运行的条件！
2、操作系统要求
Windows7 Home Premium SP1(针对Basic版)。 Windows7 Professional SP1或Enterprise SP1或Ultimate SP1。 Windows8.1(针对Basic版)。 Windows8.1 Pro或Enterprise。 Microsoft Server 2012 R2 Standard。 Windows Server 2008 R2 Standard Edition SP2。

西门子博途(内部工程师培训)

西门子博途(内部工程师培训)

目
PLC编程
内
运动控制&技术
容
可视化
在线与诊断
显示所有设备 添加新设备 组态网络 帮助
3
1、Portal视图
启动
项
设备与网络
目
PLC编程
内
运动控制&技术
容
可视化
在线与诊断
显示所有对象 添加新块 显示交叉引用 显示程序结构 帮助
4
1、Portal视图
启动
项
设备与网络
目
PLC编程
内
运动控制&技术
容
可视化
左键。 2、方法二(右键菜单操作) 选中某个设备的PN端口，单击鼠标右键调出右键菜
单，选择“添加子网”。 选中某他设备的PN端口，单击鼠标右键调出右键菜
单，选择“分配到新子网”。
40
然后释放鼠标左键。 选中并按 住把左线键条不拖到 放另，一然个后设备 开的始PN拖口动。 。
选用S7-300的紧凑型CPU314C-2PN/DP，订货号： 6ES7 314-6EH04-0AB0。IP地址设为192.168.2.2，设 备名称取为PLC_01(TIA Portal支持带下划线名称)。 2、IO监视器
选用TP700，订货号：6AV2124-0GC01-0AX0。IP地 址设为192.168.2.3，设备名称取为HMI_01。
新设备”对话框。 在对话框的控制器和HMI目录中，选中要添加的设备
后。单击“确定”按钮。
31
双击 双击
32
可以现在组态设备及网络参数 也可在以后组态
单击单击 双击
33
三、添加新的IO设备 在项目视图状态下
双击项目树中的“设备与网络”功能，进入设备与 网络的组态界面。

西门子TIA Portal(博途)V13(内部工程师培训)

西门子TIA Portal(博途)V13(内部工程师培训)

项目
单击选中 单击选中操作内容
项目下的操作内容 单击
8
单击 单击
9
单击
单击
单击
单击
单击
10
单击
11
双击
12
单单击击
单击
13
单击
单击
14
单击 单击
15
2、项目视图 操作界面类似于WINDOWS的资源管理器。功能比
Portal视图强，操作内容更加丰富。因而大多数用户 都选择在项目视图模式下进行硬件组态、编程、可视 化监控画面系统设计、仿真调试、在线监控等操作。
径、作者、注释等信息后，单击“创建”按钮。
29
单击 单击
单击
30
二、添加新的IO控制器和IO监视器 1、Portal视图 ➢ 在“设备与网络”项目中，选中“添加新设备”功
能。 ➢ 在右边栏目所示的三个设备类型中，选中要添加的
设备后。单击“添加”按钮。 2、项目视图 ➢ 双击项目树中的“添加新设备”功能，打开“添加
新设备”对话框。 ➢ 在对话框的控制器和HMI目录中，选中要添加的设
备后。单击“确定”按钮。
31
双击 双击
32
可以现在组态设备及网络参数 也可在以后组态
单击单击 双击
33
三、添加新的IO设备 在项目视图状态下
➢ 双击项目树中的“设备与网络”功能，进入设备与 网络的组态界面。
➢ 在最右侧的硬件目录中选择要添加的IO设备，然后 双击即可。
34
双击
双击
35
三、设备组态 1、组态PLC
添加电源模块PS307 5A，订货号：307-1EA010AA0。修改CPU314C-2PN/DP的I/O地址。 2、组态HMI

博途软件工程师培训(内部工程师培训)

博途软件工程师培训(内部工程师培训)
中“文本域”图形对象，拖放到画面中指定的
位置。 Ø 在下方的巡视窗口的“文本”页面中输入文字
信息，或者双击“文本域”图形对象后输入文
字信息。 Ø 在下方的巡视窗口的“属性”页面中设置图形
对象的颜色、尺寸、位置、字体大小、对齐方
式等属性。
拖动操作也能 调整文本域的
位置及大小
双选击中后后可拖修放改到内画面指定 容 位置
二、项目组态方法
一个用于触摸屏的可视化监控系统，通常由
以下几个步骤建立完成：
Ø 第一步：运行系统设置 Ø 第二步：创建画面。 Ø 第三步：组态画面中的图形对象。 Ø 第四步：组态报警。 Ø 第五步：组态数据记录和趋势图。 Ø 第六步：仿真调试。
1、运行系统设置 双击项目树中HMI下的运行系统设置，进入系
l组态步骤 Ø进入HMI报警项目，添加并组态离散量报
警、模拟量报警和报警类别。 Ø进入历史数据项目，组态数据记录和报
警日志。 Ø添加报警新画面，组态 “报警视图”图
形对象。 Ø在启动画面添加并组态进入报警画面的
按钮。在报警画面添加并组态返回启动
画面的按钮。
双击 双击
双击 右击重名
l 仿真调试
单击定位
选中后双击
五、编程实例 针对由S7-300、HMI和ET200S组成PROFINET网
络。提出如下控制要求，根据要求编写程序。
Ø S7-300外接本地启动按钮SB11和停止按钮SB12 。当按下SB11时，ET200S外接的5个LED灯循环 点亮，每个LED灯亮1S。当按下SB12时，LED灯 全灭。
击“添加新块”，然后选择块的名称、块的类
型、块的编号和编程语言。
3. 可供选择的块类型有四种：组织块(OB)、函数 块(FB)、函数(FC)、数据块(DB)。

SIMATIC博途软件安装及使用方法(内部资料)

SIMATIC博途软件安装及使用方法(内部资料)
安装和使用时要求管理员操作权限！
3、兼容性要求(针对Professional版)
Ø TIA Portal V13、STEP7 V5.5、STEP7 Micro/WIN V4.0 SP9可以在同一台电脑上安装并使用。
Ø TIA Portal WinCC V13和WinCC flexible 2008 SP3可以在同一台电脑上安装并使用。
进入安装界面，选择中文安装
默认为典型安装，安装默认的路径安装即可，不需要修改
接受许可条款和安全权限设置之后，进入安装界面，点击安装 ，安装的时间有点久，耐心等待
如果安装过程中未找到许可密钥，则可以将其传送到 PC中。 如果跳过 许可密钥传送，稍后可通过 Automation License Manager 进行注册。可 能需要重新启动计算机。 在这种情况下，请选择“是，立即重启计算机
。”(Yes, restart my computer now.) 选项按钮。 然后单击“重启 (Restart)，直至安装完成。

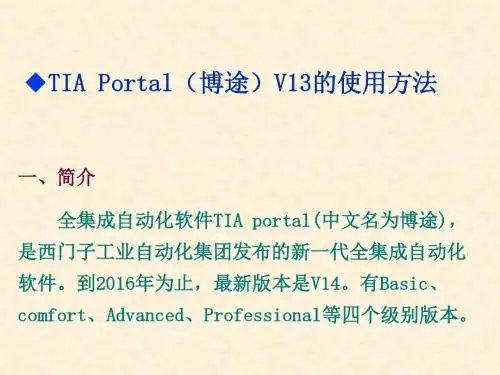

一、简介
全集成自动化软件TIA portal(中文名为博途)， 是西门子工业自动化集团发布的新一代全集成自动化 软件。它几乎适用于所有自动化任务。借助这个软件 平台，用户能够快速、直观地开发和调试自动化控制 系统。与传统方法相比，无需花费大量时间集成各个 软件包，显著地节省了时间，提高了设计效率。到 2016年为止，最新版本是V14。有Basic、comfort、 Advanced、Professional等四个级别版本。
安装方式选择，选择第二项标准安装
接受对系统的更改之后进入安装界面，安装到SQL Server2008这一 步会提示重启，按照要求重启的项目，点击激活按钮运行项目
实际情况中，我们在安装软件的过程中会遇见很多的问题，下

博途1200课程第01讲软件基本使用讲解1

博途1200课程第01讲软件基本使用讲解1
7组态分布式IO 8分配设备分布式IO 9网络拓扑结构：可以得到网络上设备邻居关系的信息，可以诊断端口链接 是否正确，在多端口设备中使用
你先下载这个的软件，信捷的官网上面有下载，有软件之后就有软件的帮助，
你通过帮助学会自己连接PLC和程序的上传和下载，这是第一步，然后第二 步是你找这个产品相关的手册，硬件手册上面有产品的安装和接线，还有编 程手册上面，编程手册上面先看有哪些存储区和系统软元件，再看指令，看 一些基本的指令就行。然后你就可以使用软件编写一些简单的程序下载到
3、软件介绍 （1）博途视图
左边栏：启动选项列出软件所包含的功能 中间栏：自动筛选出可以进行的操作 操作面板：列出具体的操作项目
（2）项目视图 标题栏：显示项目名称 菜单栏：包含工作所需要的命令
工具栏：常用命令的按钮-快捷 项目树：显示项目的各种元素
参考项目：可以打开其它项目参考 详细视图：显示项目树种所选对象的特定内容 工作区：主要的编程等工作 巡视窗口：显示有关所选窗口或所执行操作的附加信息 编辑器栏：显示打开的编辑器 状态栏：显示后台运行的过程
设备组态 1模块检测功能 （1）插入“非指定的CPU12xx” （2）点击获取命令并选择联机的网卡（自动搜索网络上的所有站点，选择 需要的站点，自动检测站点上的模块并上载） （3）从硬件目录中添加模块（带有自动过滤功能，自动匹配站点）（自动 识别可以放置的位置）
2变量定义：选择模块可以在属性中定义IO变量符号名称（支持量复制 功能，并在模块上直接显示）
博途1200课程--第01讲
--------------软件基本使用讲解
一、了解博途软件的界面、操作规则
TIA 博途是一个平台，解决自动化工程的平台，拥有不同功能的软件包，能在 这个平台上运行。

博途V13内部培训-S7-1500编程

博途V13内部培训-S7-1500编程

2014/11/20
TIA 博途V13 - Programming in STEP 7 (LAD, FBD, STL)
OB – 组织块
编程语言
OB
优化程序块 新的数据类型 新的访问方式
新的指令功能
在线功能
块比较功能 安全
Page 8
2014/11/20
S7-1500 S7-1200 S7-300/400/WinAC
TIA 博途V13
STEP 7 V13 (LAD, FBD, STL) 创新的编程
编程 总览
S7-1500 S7-1200 S7-300/400/WinAC
编程语言 优化程序块 新的数据类型 新的访问方式
适用于每个应用的编程语言 TIA博途V13提供:
▪多种编程语言
LAD/FBD
STL
GRAPH
OB – 组织块:
▪ 操作系统与用户程序之间的接口
▪ 可以通过编程组织块来控制PLC的行为
▪ 组织块可以实现以下事件处理:
▪
启动
▪
循环程序执行
▪
中断程序执行
▪
时间错误
▪
……
OB选择
. TIA 博途V13 - Programming in STEP 7 (LAD, FBD, STL)
程序块的理念 组织块
S7-1200 100 50 4
S7-1500
100 50 20 20 20
用户的利益
用户程序模块化 每一个事件可以有一个独立的OB 用户程序模块化 用户程序模块化 用户程序模块化
.
Page 9
2014/11/20
TIA 博途V13 - Programming in STEP 7 (LAD, FBD, STL)
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
34
触摸屏的功能 可视化：动态显示生产现场数据和执行机构的运行。 控制：用户通过图形界面操控系统运行过程、修改系
统运行参数。 报警显示：系统运行在临界状态时会触发报警。 记录归档：记录系统运行过程数据并归纳存储。便于
以后检索。 过程和设备的参数管理：将系统不同的运行状态的参
静态图形对象的位置、颜色、字体大小及内容、尺 寸、形状等属性不会随着控制过程变化而变化。通 常是指文本域、按钮等。
组态网络 1、方法一(鼠标拖放操作) 选中某个设备的PN端口（绿色方框），按住鼠标左
键不放。 拖动鼠标移动到其它设备的PN端口，然后释放鼠标
左键。 2、方法二(右键菜单操作) 选中某个设备的PN端口，单击鼠标右键调出右键菜
单，选择“添加子网”。 选中某他设备的PN端口，单击鼠标右键调出右键菜
24
单击定位
选中后双击
25
五、编程实例 针对由S7-300、HMI和ET200S组成PROFINET网络。
提出如下控制要求，根据要求编写程序。
S7-300外接本地启动按钮SB11和停止按钮SB12。当 按下SB11时，ET200S外接的5个LED灯循环点亮，每 个LED灯亮1S。当按下SB12时，LED灯全灭。
根画面通常作为启动画面。项目默认只有一个根画 面。如果需要不止一个画面，就要添加新画面。
双击项目树中的添加新画面，然后给新画面取名， 设置画面背景色、网格颜色等。
38
双右右击击击
39
单击 单击
40
三、组态图形对象 文本框、园形、方形、线条、按钮、I/O域等都是
图形对象。图形对象分为静态和动态两类。
添加新块”，然后选择块的名称、块的类型、块的 编号和编程语言。 3.可供选择的块类型有四种：组织块(OB)、函数块 (FB)、函数(FC)、数据块(DB)。 4.OB、FC块可供选择的编程语言有4种：LAD、FBD、 STL和SCL。 5.FB块可供选择的编程语言有5种：LAD、FBD、STL、 SCL和GRAPH。
关闭所有程序段
启用/禁用自由格式的注释
绝对/符号操作数 显示变量信息
15
工具栏 启用/禁用程序段注释 在编辑器中显示收藏 转到上一个错误 返回读/写访问 更新不一致的块调用 启用/禁用监视 下载但不重新初始化
16
转到下一个错误 转至读/写访问
二、符号编辑器 双击项目树窗口中的PLC变量的“显示所有变量”
数分类存储(配方)，针对不同的生产过程调用不同的 配方，提高系统的灵活性。
35
二、项目组态方法 一个用于触摸屏的可视化监控系统，通常由以下
几个步骤建立完成： 第一步：运行系统设置 第二步：创建画面。 第三步：组态画面中的图形对象。 第四步：组态报警。 第五步：组态数据记录和趋势图。 第六步：仿真调试。
项目，就进入符号编辑器。编写PLC程序之前先创建变 量有利于程序的阅读、分析和修改！
双击
17
变量名称只能是英文字符、 数字、特殊字符，不得出现
中文字符！
添加变量名称、数据类 型、地址、注释
18
19
三、程序块 1.项目中默认只有一个用户程序块OB1。 2.要添加程序块，需要在项目树的程序块中，双击“
31
仿真调试
32
人机界面
基本概念 项目组态方法 画面对象组态 报警组态 数据记录与趋势图
33
一、基本概念 人机界面(Human Machine Inter face)是指用户
与控制器之间进行交流的专用设备。 从前使用按钮、开关、指示灯、数码管作为人机
交流装置，因连接线束多、信息量少、占用PLC的I/O 点数多、还需外接电路等诸多缺点，被液晶显示器和 触摸屏所取代。触摸屏既可以作为输入装置，也可以 作为输出显示装置。与PLC通过串行通讯线路连接。 现已成为流行的人机交流装置。
和设备名称。另外还要给IO设备分配I/O端口地址。具 体操作方法如下： 选中要设置参数的设备，双击选择“组态设备”。 选择“属性”－“常规”－“PROFINET接口”－“
以太网地址”，输入要设定的IP地址和设备名称。
5
双击
单击
6
7
8
9
10
编译检查有无错误，然后保存！
11
PLC编程
HMI运行的可视化监控画面，画面中有操作的启动按 钮SB21和停止按钮SB22。SB21的作用与SB11相同， SB22的作用与SB12相同。画面中显示5个LED灯的循 环点亮效果。
26
创建PLC变量
27
OB1块的程序
28
OB1块的程序
29
OB1块的程序
30
监控画面
单，选择“分配到新子网”。
1
西门子博途软件培训（内部资料）
1.组态网络 2.PLC编程 3.人机界面 4.PC Station的组态
2
西门子博途软件安装及 使用方法（内部资料）
3
然后释放鼠标左键。 选中并按 住把左线键条不拖到 放另，一然个后设备 开的始PN拖口动。 。
4
五、设置网络参数 分别给IO控制器、IO监视器、IO设备分配IP地址
程序编辑器 符号编辑器 程序块 指令 编程实例
12
一、程序编辑器 双击项目树中要编辑的程序块(如OB1)。就打开了
程序编辑器。
双击
13
巡视窗口
OB1块的临 工程具时序栏常变编用量符辑梯表号区形图
指令窗口
单击
14
工具栏 插入程序段
删除程序段
插入行
删除行
复位启动值
扩展模式
打开所有程序段
20
双击
单击 单击
21
四、指令 系统提供的指令在右边的指令目录和库目录窗口
中选择。其中指令目录包含基本指令模块、扩展指令 模块、工艺指令模块和通信指令模块四大类。
调用方法：先在程序段中定位指令模块要插入的 位置，再选中要调用的指令，然后双击即可。
22
23
选中某个指令，然后按F1 键可以打开帮助信息，学习研 究中HMI下的运行系统设置，进入系统设
置界面。设置起始画面、画面模板、颜色深度等。
双击
37
2、创建画面
最简单的是只有一个监控画面来完成所有的监控 项目。但是对于许多复杂的监控系统，往往是做不到 的。这就需要根据监控系统的任务要求，规划需要几 个监控画面，每个画面具备什么样的功能，各个画面 之间如何切换。创建画面的方法如下所示：
