山西潞安集团和顺李阳煤业有限公司
锅炉房段加筋土挡土墙
施工技术方案
目录
一、编制依据、范围、原则 (3)
二、工程概况 (3)
加筋土挡墙面板（含基础、帽石） (3)
加筋土挡墙 (3)
C20砼m3 (3)
R235钢kg (3)
预埋钢筋kg (3)
钢塑格栅m2 (3)
填方m3 (3)
数量 (3)
三、施工资源配置 (3)
四、施工进度计划 (4)
五、加筋挡土墙施工方法及工艺 (4)
5.1施工准备 (4)
5.2施工工艺 (4)
5.2.1场地清理 (4)
5.2.1面层基础施工 (5)
5.2.2钢塑格栅铺设 (6)
5.2.2填土施工 (6)
碾压机械运行作业图 (7)
5.2.2墙体施工 (7)
六、确保工程质量的措施 (8)
6.1质量保证体系 (8)
(9)
七、工期保证措施 (9)
八、施工安全保证措施 (9)
九、环境保护、文明施工保证措施 (10)
一、编制依据、范围、原则
1、煤炭工业郑州设计研究院股份有限公司的《山西潞安集团和顺李阳煤业有限公司锅炉段挡土墙施工设计图》；
2、中华人民共和国行业标准JTG F10-2006：《公路路基施工技术规范》；
3、中华人民共和国行业标准JTGF80/1-2004：《公路工程质量检验评定标准》；
4、中华人民共和国行业推荐性标准JTJ/T D32-2012：《公路钢塑格栅施工技术规范》；
5、中华人民共和国行业标准JTGD60-2004：《公路桥涵施工技术规范》。
二、工程概况
加筋土挡土墙主体采用钢塑格栅反包袋装碎石，折回下压，与本层钢塑格栅用U形卡相固定；面板采用15cm厚C20钢筋混凝土。工程数量如下表所示：
三、施工资源配置
1、人员配置：普工20人、木工6人、钢筋工2人、电工1人、混凝土工5人。
2、机械设备配置：350L强制式搅拌机1台、钢筋调直机1台、电焊机1台、90kw
推土机2台、20t振动压力机2台、1m3挖掘机2台、16t自卸汽车10台、洒水车1台3m3装载机1台。
四、施工进度计划
总工期3个月。
五、加筋挡土墙施工方法及工艺
5.1施工准备
1、测量放样
1）中线测量：恢复原有中线桩，测定加筋土挡墙的墙面板基础线，设置施工用固定桩。
2）水平测量：测量中线桩和加筋土挡墙基础标高，并设置施工水准点。核对加筋土挡墙断面,复核横断面是否满足筋带铺设宽度要求。如果不能满足要求，须通知设计院及厂家及时处理。
2、材料
施工工地使用原材料：钢塑格栅、钢筋、水泥、石子、砂、外加剂，除具备合格证、检测报告外还必须抽样送检测中心复验合格后方准使用。
3、填料：采用黄土，反滤层：采用碎石。
5.2施工工艺

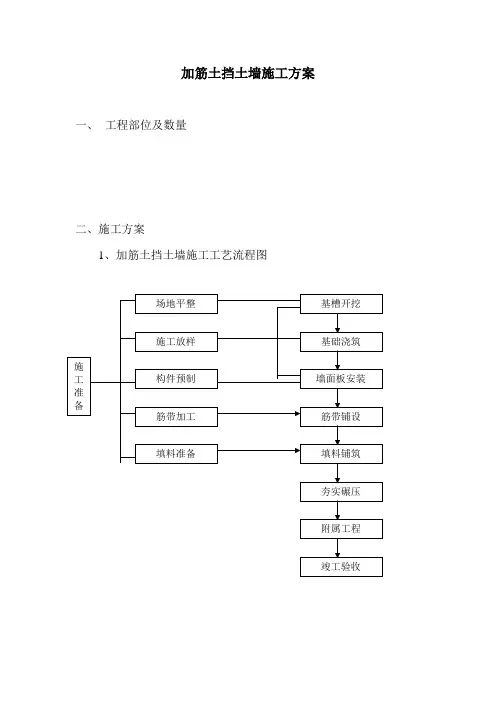

根据加筋土挡土墙施工特点，施工过程主要工艺流程为：填方地段场地清理面板→面层基础施工→拉筋、预埋筋铺设→填料分层摊铺碾压→面板钢筋、模板制作安装→面板混凝土浇筑、养生。
5.2.1场地清理
(1)用地范围内的树木、灌木丛等均应在施工前砍伐或移植。砍伐的树木应堆放在路基用地之外，并妥善处理。
(2)用地范围内的垃圾、有机物残渣及取土坑原地面表层（100～300㎜）腐殖土、草皮、农作物的根系和表土应予以清除，并将种植表土集中储藏在监理人指定地点以备将来做种植用土。场地清理完成后，应全面进行填前碾压，使其密实度达到规定的要求。
(3)用地范围内的坑穴填平夯实。取土坑范围内的树根应全部挖除。
(4)地基表层处理应符合下列规定
a．基底的压实度应不小于90%；
b．原地面坑、洞、穴等，应在清除沉积物后，用合格填料分层回填分层压实，压实度符合上述a项规定。
c．泉眼或露头地下水，应按图纸要求，采取有效导排措施后方可填筑路堤。
d．地基为耕地、土质松散、水稻田、湖塘、软土等时，应按图纸要求进行处理；局部软弹的部分或地下水位较高段也应采取有效的处理措施。
(5)填方段内应事先找平，当地面坡度陡于1:5时，需修成台阶形式，每层台阶高度不宜大于300mm，宽度不应小于1.0m。
5.2.1面层基础施工
1、面墙、钢塑格栅的基坑开挖及地基处理
1）本工程挖基槽土方采用挖掘机及人工配合进行开挖。挖基配合墙体施工分段进行，先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度，用1m3反铲挖掘机开挖，多余的土方装车外运弃土。在施工过程中，根据实际需要设置排水沟及集水坑进行施工排水，保证工作面干燥以及基底不被水浸。
2）挡土墙分段进行施工，各段的基底设计高程不同，因此基坑开挖时要注意对标高的控制，不得超挖补填，并应注意基础埋深的控制，基础埋深不得少于0.6m。
3）开挖开始之前通知监理工程师，以便检查、测量基础平面位置和现有地面标高。在未完成检查测量及监理工程师批准之前不得开挖。为便于开挖后的检查校核，基础轴线控制桩应延长至基坑外加以固定。
4）开挖进行到图纸所示或监理工程师所指定的标高。最终的开挖深度要依设计期间所进行的钻探和土工试验，并结合基础开挖的实际调查资料来确定。在开挖的基坑未经监理工程师批准之前，不得浇筑混凝土。
5）在原有建筑物附近开挖基坑时，严格按《公路工程施工安全技术规程》(JTJ 076-95)的规定，采取有效防护措施，使开挖工作不致危及附近建筑物的安全，所采用的防护措施须经监理工程师同意。基坑周围不得堆放建筑材料、设备和危及基坑安全的杂物。
6）所有基础挖方都始终保持良好地排水，在挖方的整个施工期间都不致遭受水的危害。
7）基坑开挖至图纸规定基底标高后，如发现基底承载力达不到图纸规定的承载力（≥360KPa）要求时，我部将根据实际钻探(或挖探)及土工试验资料提出地基处理的方案，报告监理工程师审查，并按监理工程师的批示处理。
2、基础钢筋混凝土浇筑
1）在已经开挖好的基坑上绑扎钢筋、立模板、浇筑墙底C20砼。
2）基础混凝土采用覆盖洒水养生。
