钻孔桩承载力计算

桩端承载力计算书计算依据：《建筑桩基技术规范》JGJ94-94和本项目岩土工程勘察报告单桩竖向承载力设计值(R)计算过程:桩型:干作业钻孔灌注桩(d<0.8m)桩基竖向承载力抗力分项系数:γs=γp=γsp=2桩类别:圆形桩直径或边长d/a=600mm截面积As=.282743334m周长L=1.88495556m第1土层为:新近填土，黄土,极限侧阻力标准值qsik=20Kpa层面深度为:0m; 层底深度为:5m土层厚度h= 5 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×5 ×20×1= 188.495556 KN第2土层为: 粉细砂,极限侧阻力标准值qsik=55Kpa层面深度为:5m; 层底深度为:7m土层厚度h= 2 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×2 ×55×1= 207.3451116 KN第3土层为：粉土,极限侧阻力标准值qsik=50Kpa层面深度为:7m; 层底深度为:10m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×50×1= 282.743334 KN第4土层为: ⑧1泥质砂岩,极限侧阻力标准值qsik=100Kpa层面深度为:10m; 层底深度为:13m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×100×1= 565.486668 KN第5土层为: ⑧2泥质砂岩,极限侧阻力标准值qsik=140Kpa层面深度为:13m; 层底深度为:16m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×140×1= 791.6813352 KN总极限侧阻力Qsk=∑Qsik= 2035.7520048 KN极限端阻力标准值qpk=2500KN极限端阻力Qpk=qpk×As=2500×.282743334= 706.858335 KN总侧阻力设计值QsR=Qsk/γs= 1017 KN端阻力设计值QpR=Qpk/γp= 353 KN基桩竖向承载力设计值R=Qsk/γs+Qpk/γp= 2035.7520048 /2+ 706.858335 /2= 1370 KN──────────────────────────────────────────。

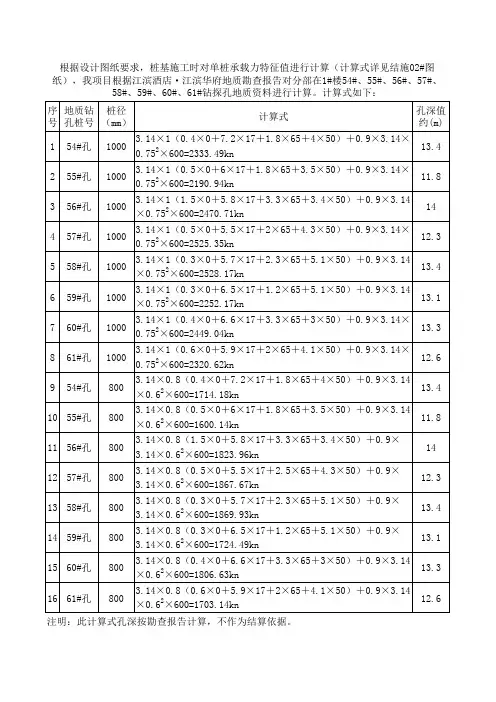

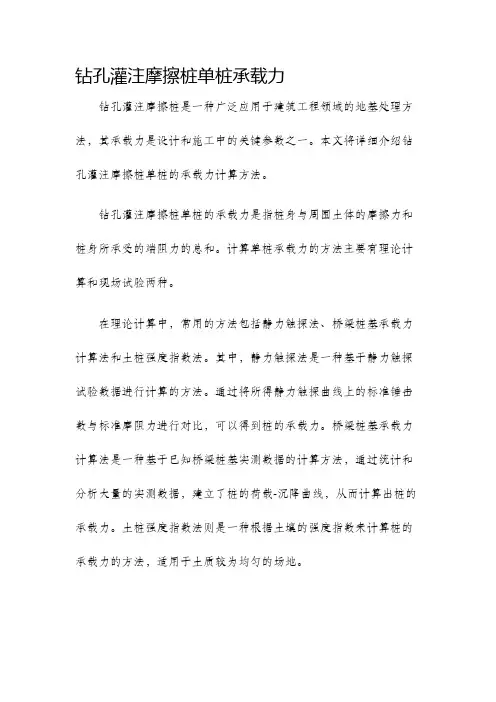

钻孔灌注摩擦桩单桩承载力钻孔灌注摩擦桩是一种广泛应用于建筑工程领域的地基处理方法，其承载力是设计和施工中的关键参数之一。

本文将详细介绍钻孔灌注摩擦桩单桩的承载力计算方法。

钻孔灌注摩擦桩单桩的承载力是指桩身与周围土体的摩擦力和桩身所承受的端阻力的总和。

计算单桩承载力的方法主要有理论计算和现场试验两种。

在理论计算中，常用的方法包括静力触探法、桥梁桩基承载力计算法和土桩强度指数法。

其中，静力触探法是一种基于静力触探试验数据进行计算的方法。

通过将所得静力触探曲线上的标准锤击数与标准摩阻力进行对比，可以得到桩的承载力。

桥梁桩基承载力计算法是一种基于已知桥梁桩基实测数据的计算方法，通过统计和分析大量的实测数据，建立了桩的荷载-沉降曲线，从而计算出桩的承载力。

土桩强度指数法则是一种根据土壤的强度指数来计算桩的承载力的方法，适用于土质较为均匀的场地。

除了理论计算外，现场试验也是一种常用的计算单桩承载力的方法。

常用的现场试验方法包括静压载荷试验和动力触探试验。

静压载荷试验通过在桩顶施加静载荷，观察桩身沉降量和载荷之间的关系，以计算桩的承载力。

动力触探试验则是通过在桩顶施加冲击力，观察锤击下降速度和下降距离的变化，来估计桩的承载力。

钻孔灌注摩擦桩单桩的承载力计算过程中需要考虑多个因素，包括桩身的材料、直径、长度、地下水位、土壤的类型和强度等。

根据不同的项目要求和实际情况，选择适合的计算方法和参数，可以得到较为准确的计算结果。

需要注意的是，钻孔灌注摩擦桩单桩的承载力计算仅仅是一种预估值，实际情况可能存在一定的误差。

因此，在进行设计和施工时，应根据实际情况进行必要的现场监测和调整，以确保桩基的安全可靠。

综上所述，钻孔灌注摩擦桩单桩的承载力计算是建筑工程中非常重要的一环。

通过合理选用计算方法和参数，并结合现场试验和监测，可以得到较为准确的承载力预估值，为工程的设计和施工提供可靠的依据。

钻孔灌注桩承载力计算一、引言钻孔灌注桩是一种常用的地基处理技术，被广泛应用于土木工程中，特别是在建筑物和桥梁等重要结构的基础设计中。

在设计和施工过程中，准确计算钻孔灌注桩的承载力是非常重要的，可以有效地保证结构的安全和稳定性。

本文将介绍钻孔灌注桩承载力计算的相关内容。

二、钻孔灌注桩的承载力计算方法在计算钻孔灌注桩的承载力时，常用的方法有静力法和动力法两种。

1. 静力法静力法是通过静力学的原理来计算钻孔灌注桩的承载力。

主要有以下几种常用的计算方法：(1) 单桩计算法：根据桩下土层的特性和桩身的几何形状，结合承载力计算公式，计算出单根钻孔灌注桩的承载力。

(2) 组合桩计算法：当土层承载力较低或对单桩的要求较高时，可以采用多根钻孔灌注桩组合成组合桩的形式。

通过组合桩的承载力计算，可以有效提高整体桩基的承载力。

2. 动力法动力法是通过振动测试和动力参数分析来计算钻孔灌注桩的承载力。

主要有以下几种常用的方法：(1) 动力触探法：通过在钻孔灌注桩身上施加冲击力，并通过记录振动信号来分析土层的性质和桩的承载力。

(2) 动力试验法：在钻孔灌注桩上施加动力荷载，并通过记录振动信号和位移来分析桩的承载力。

三、钻孔灌注桩承载力计算中的参数和公式在进行钻孔灌注桩的承载力计算时，需要考虑以下几个重要的参数和公式：1. 钻孔灌注桩的几何参数：包括桩径、桩长、灌注深度等。

2. 土层参数：包括土层的强度、密度、孔隙比、CBR值等。

3. 承载力计算公式：常用的承载力计算公式有施工规范中规定的极限承载力计算公式、静力学计算公式和动力学计算公式。

四、案例分析以一个实际工程中的钻孔灌注桩承载力计算为例，对上述的参数和公式进行运用和计算，得出桩的承载力结果。

通过对比结果和设计要求，评估桩的承载能力和安全性。

五、结论钻孔灌注桩是一种常用的地基处理技术，其承载力计算对确保工程结构的安全和稳定性至关重要。

通过静力法和动力法两种方法，结合相应的参数和公式，可以准确计算钻孔灌注桩的承载力。

桩基础计算一．钻孔灌注桩单桩竖向承载力计算1. 桩身参数ZH1桩身直径 d=600mm桩身周长 u=π d=1.884m ，桩端面积 Ap= π d 2=0.2826m 2 岩土力学参数土层 极限侧阻力标准值极限端阻力标准值桩周第 i 层土的厚度q sik (kpa)q pk (kpa)Li(m) 填土-20 3 粉质黏土夹粉砂层75 7砂砾石层801400 4注：考虑填土的负摩阻力，根据《建筑桩基技术规范》 （JGJ 94-2008 ）表 5.3.5-1，填土的极限侧阻力标准取-20kpa 。

2. 单桩承载力特征值根据《建筑桩基技术规范》 （JGJ 94-2008） 5.3.5 公式（ 5.3.5） Q uk =q pk · Ap+u ·∑ q sik · Li=1400x0.2826+1.884x(-20x3+75x7+80x4) =1874.58kpa 单桩竖向承载力特征值Ra= Q uk /2=937.29kpa ，取 Ra=920kpaZH2桩身直径 d=600mm ，扩底后直径 D=1000mm桩身周长 u=π d=1.884m ，桩端面积 Ap= π D 2=0.785m 2岩土力学参数土层极限侧阻力标准值极限端阻力标准值桩周第 i 层土的厚度q sik (kpa)q (kpa)Li(m)pk填土-20 3 粉质黏土夹粉砂层757砂砾石层8014004注：考虑填土的负摩阻力，根据《建筑桩基技术规范》（JGJ 94-2008 ）表 5.3.5-1，填土的极限侧阻力标准取-20kpa 。

2. 单桩承载力特征值根据《建筑桩基技术规范》 （JGJ 94-2008） 5.3.5 公式（ 5.3.5） Q uk =q pk · Ap+u ·∑ q sik · Li=1400x0.785+1.884x(-20x3+75x7+80x4) =2577.94kpa 单桩竖向承载力特征值Ra= Q uk /2=1288.97kpa ，取 Ra=1250kpa二．桩身强度验算1．设计资料截面形状：圆形截面尺寸：直径 d = 600 mm已知桩身混凝土强度等级求单桩竖向力设计值基桩类型：灌注桩工作条件系数：c = 0.70混凝土： C25， f c = 11.90N/mm 2设计依据：《建筑地基基础设计规范》(GB 50007-2011)2．计算结果桩身横截面积d2 6002A ps=π= 3.14 ×= 282743 mm 24 4单桩竖向力设计值：Ra ≤A ps f c c = 282743 11×.90 ×0.70 = 2355.25K N故桩身可采用构造配筋。

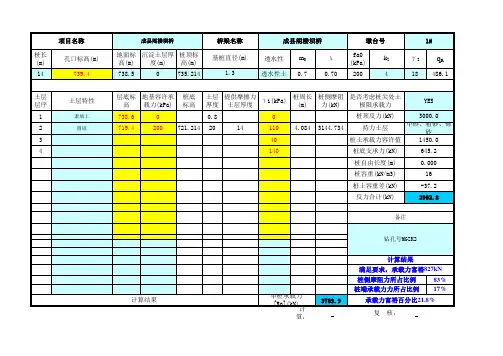

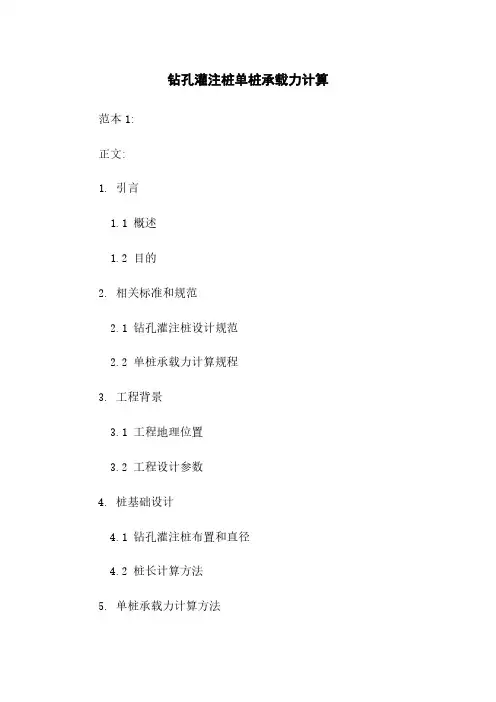

钻孔灌注桩单桩承载力计算范本1:正文:1. 引言1.1 概述1.2 目的2. 相关标准和规范2.1 钻孔灌注桩设计规范2.2 单桩承载力计算规程3. 工程背景3.1 工程地理位置3.2 工程设计参数4. 桩基础设计4.1 钻孔灌注桩布置和直径4.2 桩长计算方法5. 单桩承载力计算方法5.1 泥质土地基的承载力计算方法 5.2 砂质土地基的承载力计算方法5.3 岩石地基的承载力计算方法6. 基本公式和计算步骤6.1 泥质土地基的计算步骤6.2 砂质土地基的计算步骤6.3 岩石地基的计算步骤7. 承载力的验算7.1 安全系数的选择7.2 承载力的计算公式8. 结论8.1 单桩承载力计算结果8.2 结果的分析和评价8.3 结论的总结和建议附件：1. 钻孔灌注桩设计图纸2. 工程地理位置图法律名词及注释：1.《工程地质勘察规范》：国家标准，规定了工程地质勘察的基本要求和方法。

2.《桩基础设计规范》：国家标准，规定了钻孔灌注桩的布置、直径和长度计算等设计要求。

3.《地基基础工程质量验收规范》：国家标准，规定了地基基础工程的验收标准和方法。

范本2:正文:1. 简介1.1 概述1.2 目的和背景2. 相关标准和规范2.1 钻孔灌注桩设计规范2.2 单桩承载力计算规范3. 工程概况3.1 工程地理位置3.2 工程设计参数和要求4. 桩基础设计4.1 钻孔灌注桩布置和直径选择4.2 桩长计算方法和原则5. 单桩承载力计算方法5.1 泥质土地基的计算方法5.2 砂质土地基的计算方法5.3 岩石地基的计算方法6. 承载力计算步骤和公式6.1 泥质土地基的计算步骤和公式 6.2 砂质土地基的计算步骤和公式6.3 岩石地基的计算步骤和公式7. 承载力验算和安全系数7.1 安全系数的选取7.2 承载力的计算和验算8. 结论和建议8.1 单桩承载力计算结果8.2 结果的分析和评价8.3 结论和设计建议附件：1. 钻孔灌注桩设计图纸2. 工程地理位置示意图法律名词及注释：1. 《土木工程概预算条例》：国家法律法规，规定了土木工程概预算编制的相关规定。

一、嵌岩桩单桩轴向受压容许承载力计算公式采用嵌岩的钻（挖）孔桩基础，基础入持力层1～3倍桩径，但不宜小于，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第条推荐的公式计算。

公式为：[P]=(c1A+c2Uh)Ra公式中，[P]—单桩轴向受压容许承载力(KN)；Ra—天然湿度的岩石单轴极限抗压强度(KPa)，按表查取，粉砂质泥岩：Ra =14460KPa；砂岩：Ra =21200KPah—桩嵌入持力层深度(m)；U—桩嵌入持力层的横截面周长(m)；A—桩底横截面面积(m2)；c1、c2—根据清孔情况、岩石破碎程度等因素而定的系数。

挖孔桩取c1=，c2=；钻孔桩取c1=，c2=。

二、钻（挖）孔桩单桩轴向受压容许承载力计算公式采用钻（挖）孔桩基础，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第条推荐的公式计算。

公式为：[]()RpAUlPστ+=21公式中，[P] —单桩轴向受压容许承载力(KN)；U —桩的周长(m)；l—桩在局部冲刷线以下的有效长度(m)；A —桩底横截面面积(m2)，用设计直径(取计算；p τ— 桩壁土的平均极限摩阻力(kPa)，可按下式计算：∑==n i i i p l l 11ττ n — 土层的层数；i l — 承台底面或局部冲刷线以下个土层的厚度(m)； i τ— 与i l 对应各土层与桩壁的极限摩阻力(kPa)，按表查取；R σ— 桩尖处土的极限承载力(kPa)，可按下式计算： {[]()}322200-+=h k m R γσλσ[]0σ— 桩尖处土的容许承载力(kPa)，按表查取； h — 桩尖的埋置深度(m)； 2k — 地面土容许承载力随深度的修正系数，据规范表取为；2γ— 桩尖以上土的容重(kN/m 3)； λ— 修正系数，据规范表，取为； 0m — 清底系数，据规范表，钻孔灌注桩取为，人工挖孔桩取为。

一、嵌岩桩单桩轴向受压容许承载力计算公式采用嵌岩的钻（挖）孔桩基础，基础入持力层1～3倍桩径，但不宜小于1.00m，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第4.3.4条推荐的公式计算。

公式为：[P]=(c1A+c2Uh)Ra公式中，[P]—单桩轴向受压容许承载力(KN)；Ra—天然湿度的岩石单轴极限抗压强度(KPa)，按表4.2查取，粉砂质泥岩：Ra =14460KPa；砂岩：Ra =21200KPah—桩嵌入持力层深度(m)；U—桩嵌入持力层的横截面周长(m)；A—桩底横截面面积(m2)；c1、c2—根据清孔情况、岩石破碎程度等因素而定的系数。

挖孔桩取c1=0.5，c2=0.04；钻孔桩取c1=0.4，c2=0.03。

二、钻（挖）孔桩单桩轴向受压容许承载力计算公式采用钻（挖）孔桩基础，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第4.3.2条推荐的公式计算。

公式为：[]()RpAUlPστ+=21公式中，[P] —单桩轴向受压容许承载力(KN)；U —桩的周长(m)；l—桩在局部冲刷线以下的有效长度(m)；A — 桩底横截面面积(m 2)，用设计直径(取1.2m)计算； p τ— 桩壁土的平均极限摩阻力(kPa)，可按下式计算：∑==n i i i p l l 11ττ n — 土层的层数；i l — 承台底面或局部冲刷线以下个土层的厚度(m)；i τ— 与i l 对应各土层与桩壁的极限摩阻力(kPa)，按表3.1查取；R σ— 桩尖处土的极限承载力(kPa)，可按下式计算：{[]()}322200-+=h k m R γσλσ []0σ— 桩尖处土的容许承载力(kPa)，按表3.1查取；h — 桩尖的埋置深度(m)；2k — 地面土容许承载力随深度的修正系数，据规范表2.1.4取为0.0；2γ— 桩尖以上土的容重(kN/m 3)；λ— 修正系数，据规范表4.3.2-2，取为0.65； 0m — 清底系数，据规范表4.3.2-3，钻孔灌注桩取为0.80，人工挖孔桩取为1.00。

一、嵌岩桩单桩轴向受压容许承载力计算公式采用嵌岩的钻（挖）孔桩基础，基础入持力层1～3倍桩径，但不宜小于 1.00m ，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第4.3.4条推荐的公式计算。

公式为：[P]=(c 1A+c 2Uh)Ra公式中，[P]—单桩轴向受压容许承载力(KN)；Ra —天然湿度的岩石单轴极限抗压强度(KPa)，按表4.2查取，粉砂质泥岩：Ra =14460KPa ；砂岩：Ra =21200KPah —桩嵌入持力层深度(m)；U —桩嵌入持力层的横截面周长(m)；A —桩底横截面面积(m 2)；c 1、c 2—根据清孔情况、岩石破碎程度等因素而定的系数。

挖孔桩取c 1=0.5，c 2=0.04；钻孔桩取c 1=0.4，c 2=0.03。

二、钻（挖）孔桩单桩轴向受压容许承载力计算公式采用钻（挖）孔桩基础，其单桩轴向受压容许承载力[P]建议按《公路桥涵地基与基础设计规范》JTJ024—85第4.3.2条推荐的公式计算。

公式为：Rp A Ul P 21公式中，[P] —单桩轴向受压容许承载力(KN)；U —桩的周长(m)；l —桩在局部冲刷线以下的有效长度(m)；A —桩底横截面面积(m 2)，用设计直径(取1.2m)计算；p —桩壁土的平均极限摩阻力(kPa)，可按下式计算：n i iip l l 11n —土层的层数；i l —承台底面或局部冲刷线以下个土层的厚度(m)；i —与i l 对应各土层与桩壁的极限摩阻力(kPa)，按表3.1查取；R —桩尖处土的极限承载力(kPa)，可按下式计算：322200h k m R 0—桩尖处土的容许承载力(kPa)，按表3.1查取；h —桩尖的埋置深度(m)；2k —地面土容许承载力随深度的修正系数，据规范表2.1.4取为0.0；2—桩尖以上土的容重(kN/m 3)；—修正系数，据规范表 4.3.2-2，取为0.65；0m —清底系数，据规范表 4.3.2-3，钻孔灌注桩取为0.80，人工挖孔桩取为 1.00。

单桩竖向承载力设计值计算一、构件编号: ZH-1示意图二、依据规范:《建筑桩基技术规范》(JGJ 94－2008)《建筑地基基础设计规范》(GB50007－2002)三、计算信息1.桩类型: 桩身配筋率＜0.65%灌注桩2.桩顶约束情况: 固接3.截面类型: 圆形截面4.桩身直径: d=800mm；桩端直径: D=1200mm5.材料信息:1)混凝土强度等级: C30 fc=14.3N/mm2 Ec=3.0×104N/mm22)钢筋种类: HRB335 fy=300N/mm2fy，=300N/mm2Es=2.0×105N/mm23)钢筋面积: As=2155mm24)净保护层厚度: c=50mm6.其他信息:1)桩入土深度: H>6.000m7.受力信息:桩顶竖向力: N=800kN四、计算过程:1)根据桩身的材料强度确定桩型:人工成孔灌注桩(d≥0.8m)桩类别:圆形桩桩身直径D =800mm桩身截面面积A ps=0.50m桩身周长u=2.51mR a=ψc f c A ps +0.9f y，A S，【5.8.2-1】式中A ps————桩身截面面积f c———混凝土轴心抗压强度设计值ψc———基桩成孔工艺系数，预制桩取0.85，灌注桩取0.7~0.8。

f y，———纵向主筋抗压强度设计值A S,———纵向主筋截面面积R a =5363+582=5945KN2)根据经验参数法确定计算依据：《建筑桩基技术规范》JGJ94-2008和本项目岩土工程勘察报告单桩竖向承载力特征值(R a)应按下式确定:R a=1/k×Q uk 【5.2.2】式中Q uk————单桩竖向极限承载力标准值K———安全系数，取K=2.Q uk=Q sk+Q pk= u∑ψsi q sik L i +ψp q pk A p 【5.3.6】桩型: 人工成孔灌注桩(d≥0.8m)桩类别:圆形桩桩端直径D=1400mm桩端面积A p=1.54m桩端周长u=4.4m极限端阻力标准值q pk=3200KPa大直径桩侧阻力、端阻力尺寸效应系数ψp=（0.8/D）1/3 =0.8总极限端阻力标注值Q pk=ψp×q pk×A p=0.8×3200×1.54= 3942 KN Q uk=Q sk+Q pk=3942单桩竖向承载力特征值R a = 1971KN。

钻孔灌注桩与桩基承载力计算与验算的分析1. 引言钻孔灌注桩是一种常用的地基处理方法，常用于土木工程中的桩基承载力计算与验算。

本文将分析钻孔灌注桩与桩基承载力计算与验算的方法和技术。

2. 钻孔灌注桩的原理与特点钻孔灌注桩是一种通过钻孔、注入灌浆料等工序来增强地基承载力的桩基处理方法。

其主要原理是通过将灌浆料注入到钻孔中，形成与土体良好的结合，增加桩基的承载力和稳定性。

钻孔灌注桩具有如下特点：•功能多样性：钻孔灌注桩可以用于增加承载力、改善地基稳定性、减小沉降等多种功能。

•适应性广泛：钻孔灌注桩适用于多种土质条件，可以在不同类型的土层中施工。

•施工便捷：钻孔灌注桩的施工过程相对简单，适用于各种空间条件和工程要求。

3. 钻孔灌注桩的计算方法3.1 桩基承载力计算方法钻孔灌注桩的承载力计算通常采用极限状态设计方法进行。

该方法基于土体的强度和变形性质，结合桩体和土体之间的相互作用，计算桩基的承载力。

常用的计算方法包括：•钻孔灌注桩的侧阻力计算：可以采用静力分析法或者弹性模量法进行计算，考虑土体的刚度和桩身的变形特性。

•钻孔灌注桩的端阻力计算：可以采用皮尔逊公式、反分析法或者示例法进行计算，考虑土体的强度和桩尖的变形特性。

•钻孔灌注桩的摩擦阻力计算：可以根据土体的黏聚力和内摩擦角，结合桩身和土体之间的接触面积进行计算。

•钻孔灌注桩的总承载力计算：将侧阻力、端阻力和摩擦阻力综合考虑，计算钻孔灌注桩的总承载力。

3.2 承载力验算方法钻孔灌注桩的承载力验算是为了验证计算结果的准确性和合理性。

常见的验算方法包括以下几种：•静载试验方法：通过对实际桩体进行加载，测量桩顶位移和桩身轴力，验证计算结果的准确性。

•动力触探法：通过触探设备对桩基进行测试，分析桩身侧面的阻力变化，验证计算结果的合理性。

•桩基沉降观测法：通过实测桩基的沉降情况，验证计算结果与实际情况的符合程度。

4.钻孔灌注桩与桩基承载力计算与验算是土木工程中非常重要的内容。

钻孔桩单桩承载力钻孔桩是建筑施工中常用的地基处理方式之一，其承载力是评估其稳定性和可用性的重要指标之一。

本文将介绍钻孔桩单桩承载力的概念、计算方法以及影响因素。

一、概念钻孔桩单桩承载力是指桩在垂直荷载作用下所能承受的最大力值。

该指标用于评估钻孔桩的抗沉降能力和极限承载能力，对工程的安全性和性能具有重要意义。

二、计算方法1. 桩身部分的计算桩身部分的计算通常采用极限平衡法。

根据负载作用的不同，可以分为自重承载和超重承载。

- 自重承载：根据桩的几何形状、材料及单位长度的重量，计算桩身的在自重下的抗沉降能力。

常见的计算方法有斯托兹公式和静力公式。

- 超重承载：当桩身受到超过自重的荷载时，需要考虑超重荷载对桩身的影响。

计算方法可以采用等效单位长度法或差沉降法。

2. 桩端部分的计算桩端部分的计算通常采用静力学原理，结合土的力学特性，并考虑桩端土与桩侧土的相互作用。

常见的计算方法有剪力平衡法、位移平衡法和弹性计算法等。

三、影响因素钻孔桩单桩承载力受多种因素的影响，主要包括以下几个方面：1. 土质特性：土体的物理力学性质、含水量、粘聚力和内摩擦角等对单桩承载力起着重要的影响。

不同土质的桩基承载力也会有较大差异。

2. 桩的几何形状：桩的直径、长度、形状和端部的处理方式等对单桩承载力产生影响。

较大直径的桩一般承载力较大，而较长的桩可以通过增大侧面摩阻力来提高承载力。

3. 桩材料的性质：桩的材料特性，如混凝土的强度、钢材的弹性模量等，会直接影响到单桩的承载力。

4. 桩基处理方式：桩基处理方式的选择会直接影响到单桩的承载力。

常见的处理方式包括基础搅拌桩、钻孔灌注桩、预应力灌注桩等。

5. 荷载类型和荷载大小：不同类型和大小的荷载对单桩的承载力产生不同的影响。

静态荷载和动态荷载所引起的桩的响应也不同。

四、结语钻孔桩单桩承载力是评估钻孔桩抗沉降能力和极限承载能力的重要指标。

了解钻孔桩单桩承载力的计算方法和影响因素，有助于工程师采取合适的桩基处理方式和设计方案，确保工程的安全性和可靠性。

一、桩基承载力的计算公式1. 单桩承载力计算公式：Qs = Qsk + Qp其中，Qs为单桩承载力；Qsk为极限承载力；Qp为桩身抗拔力。

2. 极限承载力计算公式：Qsk = 1.2×γD×L×fck其中，γ为桩身材料重度；D为桩径；L为桩长；fck为桩身材料抗压强度标准值。

3. 桩身抗拔力计算公式：Qp = 0.8×γD×L×fck其中，Qp为桩身抗拔力；其他参数与极限承载力计算公式相同。

二、桩基沉降的计算公式1. 桩基沉降计算公式：S = (Qs - Qp)×δp / (A×E)其中，S为桩基沉降；δp为桩身材料变形模量；A为桩身截面积；E为桩身材料弹性模量。

2. 桩基沉降计算公式（简化）：S = (Qs - Qp)×δp / (πD²/4)其中，其他参数与桩基沉降计算公式相同。

三、桩基首灌混凝土计算公式1. 钻孔灌注桩首盘方量计算公式：V = (H1 - H2)×πD²/4 + πd²/4×h1其中，V为首盘方量；H1为桩孔底至导管底端距离；H2为导管初灌埋深；D为桩孔直径；d为导管内径；h1为桩孔内混凝土达到埋置深度时，导管内混凝土柱平衡导管外压力所需的高度。

2. 钻孔灌注桩首盘方量计算公式（简化）：V = πD²/4×(H1 - H2) + πd²/4×h1其中，其他参数与钻孔灌注桩首盘方量计算公式相同。

四、桩基施工进度计算公式1. 桩基施工进度计算公式：P = (N × D × L) / (T × 24 × 60)其中，P为桩基施工进度；N为桩基数量；D为桩径；L为桩长；T为施工时间（小时）。

2. 桩基施工进度计算公式（简化）：P = N × D × L / (T × 24)其中，其他参数与桩基施工进度计算公式相同。

各种桩的计算公式桩是一种在土层或岩石中起垂直支撑和传递建筑物或其他结构荷载的元素。

根据不同的设计要求和地质条件，可以选择不同类型的桩，如桩的形式、材料和施工方法等。

下面将介绍一些常用的桩的计算公式：1.钢筋混凝土桩（PHC桩）的计算公式：(1)桩身侧面摩擦力计算：F=πDLq其中，F表示摩阻力，D表示桩身直径，L表示桩身长度，q表示土的侧向抗力。

(2)桩身端部承载力计算：Qb=πDLc+πD²/4R其中，Qb表示桩身端部承载力，Lc表示桩身长度，R表示桩身底端净侧阻力。

(3) 桩身总承载力计算：Qult=Qb+Fs其中，Qult表示桩身总承载力，Fs表示桩身的摩擦力。

2.钻孔灌注桩（CGP桩）的计算公式：(1) 桩身总承载力计算：Qb=πDνcn+πD²/4Rs其中，Qb表示桩身总承载力，D表示桩身直径，νcn表示桩身侧阻力系数，Rs表示桩身底端净端阻力。

(2) 桩身摩阻力计算：F=2πDLqd其中，F表示桩身的摩阻力，D表示桩身直径，L表示桩身长度，q表示土的侧向抗力，d表示桩身摩擦阻力系数。

3.钢管桩的计算公式：(1)桩身摩擦力计算：F=πDLq其中，F表示桩身的摩擦力，D表示桩身直径，L表示桩身长度，q表示土的侧向抗力。

(2)桩身端部承载力计算：Qb=πDLc+πD²/4R其中，Qb表示桩身端部承载力，Lc表示桩身长度，R表示桩身底端净侧阻力。

(3) 桩身总承载力计算：Qult=Qb+Fs其中，Qult表示桩身总承载力，Fs表示桩身的摩擦力。

4.微桩的计算公式：(1) 桩身摩阻力计算：F=2πDLqd其中，F表示桩身的摩阻力，D表示桩身直径，L表示桩身长度，d表示桩身摩擦阻力系数。

(2) 桩身端部承载力计算：Qb=πDLcn+πD²/4R其中，Qb表示桩身端部承载力，Lc表示桩身长度，νcn表示桩身侧阻力系数，R表示桩身底端净侧阻力。

以上是一些常用的桩的计算公式，每种桩的计算公式都基于其特定的几何形状、地质条件和材料特性。

桩端承载力计算书计算依据：《建筑桩基技术规范》JGJ94-94和本项目岩土工程勘察报告单桩竖向承载力设计值(R)计算过程:桩型:干作业钻孔灌注桩(d<0.8m)桩基竖向承载力抗力分项系数:γs=γp=γsp=2桩类别:圆形桩直径或边长d/a=600mm截面积As=.282743334m周长L=1.88495556m第1土层为:新近填土，黄土,极限侧阻力标准值qsik=20Kpa层面深度为:0m; 层底深度为:5m土层厚度h= 5 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×5 ×20×1= 188.495556 KN第2土层为: 粉细砂,极限侧阻力标准值qsik=55Kpa层面深度为:5m; 层底深度为:7m土层厚度h= 2 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×2 ×55×1= 207.3451116 KN第3土层为：粉土,极限侧阻力标准值qsik=50Kpa层面深度为:7m; 层底深度为:10m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×50×1= 282.743334 KN第4土层为: ⑧1泥质砂岩,极限侧阻力标准值qsik=100Kpa层面深度为:10m; 层底深度为:13m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×100×1= 565.486668 KN第5土层为: ⑧2泥质砂岩,极限侧阻力标准值qsik=140Kpa层面深度为:13m; 层底深度为:16m土层厚度h= 3 m土层液化折减系数ψL=1极限侧阻力Qsik=L×h×qsik×ψL=1.88495556×3 ×140×1= 791.6813352 KN总极限侧阻力Qsk=∑Qsik= 2035.7520048 KN极限端阻力标准值qpk=2500KN极限端阻力Qpk=qpk×As=2500×.282743334= 706.858335 KN总侧阻力设计值QsR=Qsk/γs= 1017 KN端阻力设计值QpR=Qpk/γp= 353 KN基桩竖向承载力设计值R=Qsk/γs+Qpk/γp= 2035.7520048 /2+ 706.858335 /2= 1370 KN──────────────────────────────────────────。
