螺杆压缩机简介

简单描述螺杆式压缩机的分类。

螺杆式压缩机是一种能够将气体压缩成高压气体的设备，它的工作原理是通过两个相互啮合的螺杆在旋转过程中将气体沿着螺杆的轴向进行压缩。

根据不同的工作方式和应用领域，螺杆式压缩机可以分为以下几种不同的分类。

1. 单级螺杆式压缩机和多级螺杆式压缩机：按照压缩级数的不同，螺杆式压缩机可以分为单级和多级两种。

单级螺杆式压缩机只进行一次压缩过程，适用于低压差的压缩需求；而多级螺杆式压缩机则通过多级压缩来获得更高的压缩比，适用于高压差和高压缩比的压缩需求。

2. 平衡式螺杆式压缩机和非平衡式螺杆式压缩机：按照螺杆之间的密封方式的不同，螺杆式压缩机可以分为平衡式和非平衡式两种。

平衡式螺杆式压缩机通过在螺杆之间设置平衡孔和平衡环，使得螺杆受力均衡，减少摩擦和振动；而非平衡式螺杆式压缩机则没有平衡孔和平衡环，适用于小功率和低压差的情况。

3. 干式螺杆式压缩机和润滑式螺杆式压缩机：按照螺杆之间的润滑方式的不同，螺杆式压缩机可以分为干式和润滑式两种。

干式螺杆式压缩机不需要额外添加润滑剂，适用于对气体纯净度要求较高和不允许污染的场合；而润滑式螺杆式压缩机需要添加润滑剂，可以提高螺杆之间的密封和减少摩擦，适用于对气体纯净度要求较低的场合。

4. 固定式螺杆式压缩机和可调式螺杆式压缩机：按照螺杆之间的间隙的不同，螺杆式压缩机可以分为固定式和可调式两种。

固定式螺杆式压缩机的螺杆间隙大小固定，适用于稳态负荷工况；而可调式螺杆式压缩机可以通过调整螺杆之间的间隙大小来实现负载调节，适用于变负荷工况。

参考内容：1. 《螺杆式压缩机的设计与实战应用》（罗杰·安德森，1996）2. 《螺杆式压缩机的工作原理与优化研究》（马军，2010）3. 《螺杆式压缩机的节能技术研究》（王亚军，2012）4. 《螺杆式压缩机的故障诊断与维修》（张强，2008）5. 《螺杆式压缩机在石油化工中的应用与研究》（钟成志，2015）。

螺杆压缩机制冷原理
螺杆压缩机是一种常用于制冷系统中的压缩机，其工作原理如下：
1. 压缩腔：螺杆压缩机由一个固定螺杆和一个可旋转螺杆组成，两个螺杆的螺线互为对侧但不相切。

它们之间的间隙称为压缩腔。

当两个螺杆一起旋转时，使得压缩腔的体积逐渐变小。

2. 吸气：在压缩机启动时，可旋转螺杆与固定螺杆之间的间隙会形成一个吸气腔。

随着旋转，吸气腔与压力较低的外部环境相连，气体从外部自然吸入吸气腔中。

3. 压缩：当可旋转螺杆继续旋转，吸气腔会逐渐封闭并使其体积减小，从而将气体压缩到更高的压力。

4. 排气：在压缩完成后，可旋转螺杆与固定螺杆之间的间隙形成一个排气腔。

此时，气体被推入此排气腔，并随着螺杆旋转逐渐被排出系统。

5. 循环：上述步骤会循环进行，使得气体不断被吸入、压缩和排出系统。

这样，通过不断循环便可以实现制冷效果。

螺杆压缩机制冷原理简单明了，其主要通过压缩气体来提升气体的压力和温度，并通过不断循环将热量从制冷区域排出，从而实现冷却效果。

三种压缩机（往复式、螺杆式、离心式）性能特点、优缺点一、三种常见压缩制冷机介绍1、螺杆式压缩机螺杆式压缩机又称螺杆压缩机。

20世纪50年代，就有喷油螺杆式压缩机应用在制冷装置上，由于其结构简单，易损件少，能在大的压力差或压力比的工况下，排气温度低，对制冷剂中含有大量的润滑油（常称为湿行程）不敏感，有良好的输气量调节性，很快占据了大容量往复式压缩机的使用范围，而且不断地向中等容量范围延伸，广泛地应用在冷冻、冷藏、空调和化工工艺等制冷装置上。

以它为主机的螺杆式热泵从20世纪70年代初便开始用于采暖空调方面，有空气热源型、水热泵型、热回收型、冰蓄冷型等。

在工业方面，为了节能，亦采用螺杆式热泵作热回收。

2、离心式压缩机离心式压缩机是一种叶片旋转式压缩机（即透平式压缩机）。

在离心式压缩机中，高速旋转的叶轮给予气体的离心力作用，以及在扩压通道中给予气体的扩压作用，使气体压力得到提高。

早期，由于这种压缩机只适于低，中压力、大流量的场合，而不为人们所注意。

由于化学工业的发展，各种大型化工厂，炼油厂的建立，离心式压缩机就成为压缩和输送化工生产中各种气体的关键机器，而占有极其重要的地位。

随着气体动力学研究的成就使离心压缩机的效率不断提高，又由于高压密封，小流量窄叶轮的加工，多油楔轴承等技术关键的研制成功，解决了离心压缩机向高压力，宽流量范围发展的一系列问题，使离心式压缩机的应用范围大为扩展，以致在很多场合可取代往复压缩机，而大大地扩大了应用范围。

3、往复活塞压缩机是各类压缩机中发展最早的一种，公元前1500年中国发明的木风箱为往复活塞压缩机的雏型。

18世纪末，英国制成第一台工业用往复活塞空气压缩机。

20世纪30年代开始出现迷宫压缩机，随后又出现各种无油润滑压缩机和隔膜压缩机。

50年代出现的对动型结构使大型往复活塞压缩机的尺寸大为减小，并且实现了单机多用。

活塞式压缩机使用历史悠久，是目前国内用得最多的制压缩机。

由于其压力范围广，能够适应较宽的能量范围，有高速、多缸、能量可调、热效率高、适用于多种工况等优点；其缺点是结构复杂，易损件多，检修周期短，对湿行程敏感，有脉冲振动，运行平稳性差。

螺杆式制冷压缩机是指用带有螺旋槽的一个或两个转子（螺杆）在气缸内旋转使气体压缩的制冷压缩机。

螺杆式制冷压缩机属于工作容积作回转运动的容积型压缩机，按照螺杆转子数量的不同，螺杆式压缩机有双螺杆和单螺杆两种。

第一节螺杆式压缩机的工作过程一、工作原理及工作过程1.组成螺杆式制冷压缩机主要由转子、机壳（包括中部的气缸体和两端的吸、排气端座等）、轴承、轴封、平衡活塞及输气量调节装置组成。

图3-1是典型开启螺杆式压缩机的一对转子、气缸和两端端座的外形图。

1—吸气端座 2—阴转子 3—气缸 4—滑阀 5—排气端座 6—阳转子2.工作原理螺杆式压缩机的工作是依靠啮合运动着的一个阳转子和一个阴转子，并借助于包围这一对转子四周的机壳内壁的空间完成的。

3.工作过程图3-2为螺杆式压缩机的工作过程示意图。

其中，a、b为一对转子的俯视图，c、d、e、f为一对转子由下而上的仰视图。

二、特点就压缩气体的原理而言，螺杆式制冷压缩机和往复活塞式制冷压缩机一样，同属于容积式压缩机械，就其运动形式而言，螺杆式制冷压缩机的转子和离心式制冷压缩机的转子一样，作高速旋转运动。

所以螺杆式制冷压缩机兼有二者的特点。

1.优点（1）转速较高、又有质量轻、体积小，占地面积小等一系列优点。

（2）动力平衡性能好，故基础可以很小。

（3）结构简单紧凑，易损件少，维修简单，使用可靠，有利于实现操作自动化。

（4）对液击不敏感，单级压力比高。

（5）输气量几乎不受排气压力的影响。

在较宽的工况范围内，仍可保持较高的效率。

2.缺点（1）噪声大。

（2）需要有专用设备和刀具来加工转子。

（3）辅助设备庞大。

第二节结构及基本参数一、主要零部件的结构螺杆式制冷压缩机的主要零部件包括机壳、转子、轴承、平衡活塞、轴封及输气量调节装置等。

1.机壳螺杆式制冷压缩机的机壳一般为剖分式。

它由机体（气缸体）、吸气端座、排气端座及两端端盖组成，如图3-3所示。

1—吸气端盖 2—吸气端座 3—机体 4—排气端座 5—排气端盖2.转子转子是螺杆式制冷压缩机的主要部件。

螺杆式空气压缩机工作原理
螺杆式空气压缩机是一种常用的压缩机类型，主要用于将外部空气压缩成高压气体。

其工作原理如下：
1. 螺杆式压缩机由两个螺杆组成，即主螺杆和从螺杆。

主螺杆为齿形螺旋线状，而从螺杆为平形。

两个螺杆相互啮合，形成一系列密封腔。

2. 空气通过进气管进入螺杆压缩机，经过旋转的主螺杆和从螺杆的作用，逐渐被压缩。

3. 在螺杆的运动过程中，气体被迫向前推进，同时也被压缩。

由于两个螺杆的齿形啮合关系，每一圈的密封腔体积逐渐减小，从而实现对气体的压缩。

4. 压缩过程中，气体的温度会相应地提高。

为了防止过热，螺杆式压缩机通常配备了冷却系统，用于降低气体温度。

5. 最终，气体被压缩到所需的高压，并通过出气管路释放出来。

压缩机的输出压力可以调节，以满足不同应用的需求。

螺杆式空气压缩机具有结构紧凑、运转平稳、噪音低等特点。

它广泛应用于工业生产、制造业、交通运输等领域，为这些行业提供了高效可靠的气体供应。

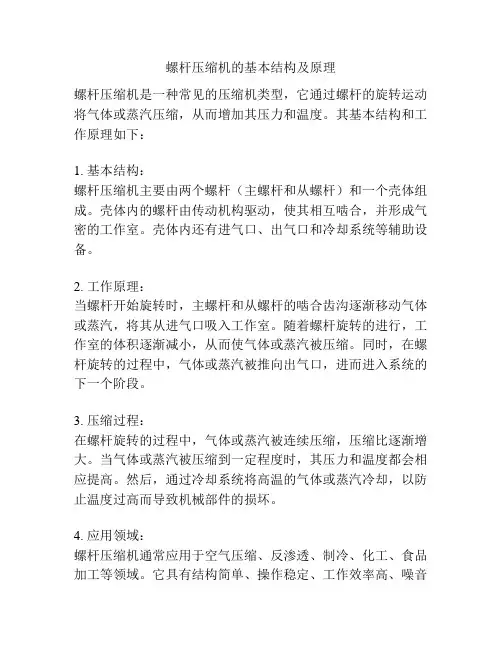

螺杆压缩机的基本结构及原理螺杆压缩机是一种常见的压缩机类型，它通过螺杆的旋转运动将气体或蒸汽压缩，从而增加其压力和温度。

其基本结构和工作原理如下：1. 基本结构：螺杆压缩机主要由两个螺杆（主螺杆和从螺杆）和一个壳体组成。

壳体内的螺杆由传动机构驱动，使其相互啮合，并形成气密的工作室。

壳体内还有进气口、出气口和冷却系统等辅助设备。

2. 工作原理：当螺杆开始旋转时，主螺杆和从螺杆的啮合齿沟逐渐移动气体或蒸汽，将其从进气口吸入工作室。

随着螺杆旋转的进行，工作室的体积逐渐减小，从而使气体或蒸汽被压缩。

同时，在螺杆旋转的过程中，气体或蒸汽被推向出气口，进而进入系统的下一个阶段。

3. 压缩过程：在螺杆旋转的过程中，气体或蒸汽被连续压缩，压缩比逐渐增大。

当气体或蒸汽被压缩到一定程度时，其压力和温度都会相应提高。

然后，通过冷却系统将高温的气体或蒸汽冷却，以防止温度过高而导致机械部件的损坏。

4. 应用领域：螺杆压缩机通常应用于空气压缩、反渗透、制冷、化工、食品加工等领域。

它具有结构简单、操作稳定、工作效率高、噪音低等优点。

当螺杆压缩机开始工作时，主螺杆和从螺杆的啮合齿沟形成一系列密封的腔室。

随着螺杆旋转，气体或蒸汽被连续地困于腔室中，同时被逐渐压缩。

压缩过程是通过螺杆的体积减小，气体或蒸汽被迫向进气端移动的结果。

螺杆压缩机的工作过程可以分为四个步骤：1. 进气过程：当螺杆旋转时，进气口打开，气体或蒸汽被吸入腔室。

螺杆的旋转将气体或蒸汽推向腔室内部。

2. 压缩过程：螺杆的旋转导致气体或蒸汽在腔室中被连续压缩。

螺杆齿沟形成的密封腔逐渐减小，使气体或蒸汽的压力和温度逐渐上升。

3. 推出过程：当气体或蒸汽被进一步压缩，达到所需的压缩比时，螺杆的齿沟将气体或蒸汽推向出气口。

这样，气体或蒸汽可以离开腔室，进入下一个阶段进行后续处理。

4. 排气过程：在推出过程后，螺杆会离开出气口，进一步降低腔室压力。

接着，进气及压缩过程重复进行，形成连续的循环工作。

螺杆压缩机知识介绍一、螺杆压缩机的历史1、1934年瑞典皇家工学院教授LyShoIm（里斯曼）发明第一台双螺杆式气体压缩机。

2、从60年代开始，喷油双螺杆机组应用于制冷机组。

瑞典SRM公司（双螺杆）首先发明双边不对称型线螺杆，使螺杆机效率大大提高。

3、1960年法国人Zimmern（辛麦恩）（单螺杆）发明单螺杆的新结构。

1962年试制出第一台样机。

4、70年代初，荷兰GRASSO（格拉索）制成第一台单螺杆制冷压缩机。

5、1972年，日本开始生产单螺杆空气压缩机。

6、1982年，开始生产单螺杆制冷压缩机。

二、螺杆式压缩机原理介绍螺杆式压缩机汽缸内装有一对互相啮合的螺旋形阴阳转子，两转子都有几个凹形齿，两者互相反向旋转。

转子之间和机壳与转子之间的间隙仅为5~10丝，主转子（又称阳转子或凸转子），通过由发动机或电动机驱动（多数为电动机驱动），另一转子（又称阴转子或凹转子）是由主转子通过喷油形成的油膜进行驱动，或由主转子端和凹转子端的同步齿轮驱动。

所以驱动中没有金属接触（理论上）。

转子的长度和直径决定压缩机排气量（流量）和排气压力，转子越长，压力越高；转子直径越大，流量越大。

螺旋转子凹槽经过吸气口时充满气体。

当转子旋转时，转子凹槽被机壳壁封闭，形成压缩腔室，当转子凹槽封闭后，润滑油被喷入压缩腔室，起密封。

冷却和润滑作用。

当转子旋转压缩润滑剂+气体（简称油气混合物）时，压缩腔室容积减小，向排气口压缩油气混合物。

当压缩腔室经过排气口时，油气混合物从压缩机排出，完成一个吸气一一压缩一一排气过程。

螺杆机的每个转子由减摩轴承所支承，轴承由靠近转轴端部的端盖固定。

进气端由滚柱轴承支承，排气端由一以对靠的贺锥滚柱支承通常是排气端的轴承使转子定位，也就是止推轴承，抵抗轴向推力，承受径向载荷，并提供必须的轴向运行最小间隙。

工作循环可分为吸气、压缩和排气三个过程。

随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。

三、螺杆压缩机的优点1、可靠性高。

螺杆式压缩机介绍螺杆式压缩机的基本结构是在机体内平行地配置着一对相互啮合的螺旋形转子。

通常对节圆外具有凸齿的转子，称为阳转子或阳螺杆，在节圆外具有凹齿的转子，称为阴转子或阴螺杆。

阳转子与原动机连接，由阳转子带动阴转子转动。

因此，阳转子又称为主动转子，阴转子又称从动转子。

在压缩机机体两端，分别开设一定形状的孔口。

一个供吸气用称作吸气口；另一个供排气用，称作排气口螺杆式压缩机的基本结构：螺杆式压缩机的构造原理工作循环可分为吸气、压缩和排气三个过程。

随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。

螺杆空气压缩机的工作原理1、吸气过程：螺杆式的进气侧吸气口，必须设计得使压缩室可以充分吸气，而螺杆式压缩机并无进气与排气阀组，进气只靠一调节阀的开启、关闭调节，当转子转动时，主副转子的齿沟空间在转至进气端壁开口时，其空间最大，此时转子的齿沟空间与进气口之自由空气相通，因在排气时齿沟之空气被全数排出，排气结束时，齿沟乃处于真空状态，当转到进气口时，外界空气即被吸入，沿轴向流入主副转子的齿沟内。

当空气充满整个齿沟时，转子之进气侧端面转离了机壳之进气口，在齿沟间的空气即被封闭。

2、封闭及输送过程：主副两转子在吸气结束时，其主副转子齿峰会与机壳闭封，此时空气在齿沟内闭封不再外流，即[封闭过程]。

两转子继续转动，其齿峰与齿沟在吸气端吻合，吻合面逐渐向排气端移动。

3、压缩及喷油过程：在输送过程中，啮合面逐渐向排气端移动，亦即啮合面与排气口间的齿沟间渐渐减小，齿沟内之气体逐渐被压缩，压力提高，此即[压缩过程]。

而压缩同时润滑油亦因压力差的作用而喷入压缩室内与室气混合。

4、排气过程：当转子的啮合端面转到与机壳排气相通时，（此时压缩气体之压力最高）被压缩之气体开始排出，直至齿峰与齿沟的啮合面移至排气端面，此时两转子啮合面与机壳排气口这齿沟空间为零，即完成（排气过程），在此同时转子啮合面与机壳进气口之间的齿沟长度又达到最长，其吸气过程又在进行螺杆式压缩机的优点1）螺杆压缩机与活塞压缩机相同，都属于容积式压缩机。

螺杆式制冷压缩机原理
螺杆式制冷压缩机是一种常用于制冷和空调系统中的压缩机，其工作原理如下：
1. 压缩腔：螺杆式制冷压缩机由两个相互啮合的螺杆组成，一个为主螺杆，另一个为从螺杆。

两个螺杆的螺旋形状使得它们能够相互啮合，并形成一个闭合的压缩腔。

2. 吸气过程：在压缩机开始运行时，主螺杆和从螺杆开始旋转。

此时，螺杆啮合腔内的气体开始向进气口进入。

由于螺杆的螺旋形状，气体会被逐渐推送向压缩腔的出口。

3. 压缩过程：当气体被推送到压缩腔出口时，螺杆间的压缩腔体积逐渐减小。

这导致气体在压缩过程中被压缩和加热，使其压力和温度升高。

4. 排气过程：当气体被压缩到一定程度时，它通过压缩腔的出口被排出。

此时，气体已成为高温高压的工质。

5. 冷却过程：为了降低工质的温度，压缩机需要进行冷却。

通常，冷却通过管道和冷却介质进行。

冷却介质将吸收工质的热量，并将其传递给外部环境（空气、水等）。

6. 循环过程：完成一次压缩后，螺杆式制冷压缩机会继续循环进行吸气、压缩、排气和冷却等阶段，以保持系统的稳定运行。

总结：螺杆式制冷压缩机利用螺杆结构的旋转运动，通过吸气、
压缩、排气和冷却等过程，将气体压缩和加热，最终排出高温高压的工质以完成制冷任务。

螺杆式压缩机原理
螺杆式压缩机是一种能够将气体或蒸气压缩成高压的设备。

它主要由两根螺旋叶片（即螺杆）和壳体构成。

当压缩机工作时，两根螺杆同时旋转，一个是主螺杆，另一个是从螺杆。

在旋转的过程中，两根螺杆的螺纹的齿与齿之间形成了一系列的密封工作腔。

当气体或蒸汽进入这些工作腔时，由于螺杆的旋转，螺杆的螺纹齿将气体或蒸汽从进气端逐渐向出气端移动。

在这个过程中，气体或蒸汽被压缩，并且随着螺杆的旋转继续被推送到出气端。

螺杆式压缩机的压缩过程是通过改变工作腔体积来实现的。

当两个螺杆旋转时，工作腔随之移动，工作腔的体积逐渐减小，导致内部气体或蒸汽的压力增加。

随着螺杆继续旋转，工作腔的体积再次逐渐增大，此时又会出现一个新的工作腔，从而开始下一个压缩循环。

螺杆式压缩机的优点在于能够实现连续、平稳的压缩过程，具有较高的效率和较小的振动。

它通常用于空气压缩、空调和制冷领域，因为它可以实现较大的气体体积流量和较高的压缩比。

同时，由于螺杆式压缩机的结构相对简单，维护和操作也比较方便。

螺杆式压缩机工作过程
螺杆式压缩机的原理
螺杆式压缩机是一种容积式压缩机，利用两根相互啮合的螺杆
将气体压缩。

压缩过程分为三个基本阶段：吸气、压缩和排气。

吸气
在吸气阶段，大气或低压气体进入压缩机外壳。

当转子转动时，两根螺杆之间的间隙会扩大，形成一个容腔。

这个容腔从吸气口吸
入气体。

压缩
随着转子继续转动，螺杆之间的间隙逐渐缩小，容腔体积减小。

这迫使气体被压缩，压力和温度升高。

气体被向压缩机的排气口输送。

排气
当螺杆转动到适当的位置时，压缩后的气体从容腔排出。

当螺杆之间的间隙再次扩大时，气体通过排气阀或孔排出压缩机。

螺杆式压缩机的主要部件
转子：两根相互啮合的螺杆，它们负责压缩气体。

外壳：包围转子的壳体，形成压缩腔和吸气、排气区域。

轴承：支撑转子并允许其平稳旋转的元件。

联轴器：将驱动电机连接到转子的装置。

冷却系统：散发压缩过程中产生的热量。

螺杆式压缩机的特点
螺杆式压缩机以其以下特性而闻名：
高效率：螺杆的啮合设计可实现气密性，从而提高效率。

低噪音：旋转运动产生的噪音和振动较少。

可靠性高：坚固的结构和低速运行确保了长使用寿命。

可变容量：可调节转子速度或使用滑动阀，以匹配变化的负荷要求。

适用于各种气体：可处理空气、氮气、氩气等各种气体。

螺杆式压缩机的应用
螺杆式压缩机广泛用于工业和商业应用，包括：
空气压缩机系统
制冷和空调系统
化学和石化行业
食品和饮料加工
医疗保健设备
真空应用。
