电动车控制器的常见故障及解决办法

电动车控制器故障及维修知识，赶紧收下啦！1、控制器损坏的几个种类：控制器损坏一般有以下几种形式：（1）控制器内部电源电路损坏：一般是控制器内部短路、断路或接触不良；外围控制器引线某处短路、断路或接触不良；（2）功率元器件损坏：电机损坏、功率元器件本身质量差或等级不足、功率元器件因安装或震动导致接触不良、电机过载、功率元件驱动电路等级不足、功率元器件参数设计不当；（3）线路连接接触不良：对线材保护不到位、连接线磨损、接插件松动。

2、控制器故障如何检修：检修方法：控制器内部一般采用三端集成稳压电路，常用7805、7806、7812、7815等规格的稳压电路，它们的输出电压分别是5V、6V、12V、15V。

将万用表设置在直流电压+20V（DC）档位，将万用表黑表笔和红表笔分别靠在转把的黑线和红线上，观察万用表读数是否与标称电压相符，他们的上下电压差不应超过0.2V。

3、控制器稳压器电压测量异常的判断：如果稳压器输入的电压正常而输出没电压，说明控制器本身故障；如果输出电压低且电流大，脱开负载后恢复正常，说明负载异常；如输出电压小且电流小，说明稳压器内阻大。

4、控制器锯齿波发生器故障的检修方法：当振荡器定时组件RC或芯片内的振荡器异常不能形成锯齿波脉冲时，信号放大电路无激励脉冲输出，会导致电机不转；如果产生的锯齿波频率异常，会导致电机转速不正常。

故障检修：可通过示波器测量定时电容C两端的波形是否正常，即可确认锯齿波脉冲发生电路是否正常。

5、控制器PWM调制器故障检修：当芯片或其外部输入的电压异常使PWM脉冲不正常，不仅会产生电机不转的故障，还会发生电机转速不正常的故障。

故障检修：用示波器检测PWM调制器，如果有正常锯齿形波脉冲和直流控制器电压输入，不能输出正常的PWM脉冲，就可判断其不正常。

6、控制器功率放大器故障检修：当场效应管、IGBT损坏后，会引起熔断器过电流熔断，产生整车无电，同时取样电阻熔断，电机不转。

控制器常见故障与解决办法一、静态电流异常、限流电阻发热及工作指示灯不闪烁:1.电源正极线与地线是否接反。

2.63V1000UF;16V220UF; 25V220UF是否焊反或搭锡。

3.LM317是否损坏、连锡、击穿、一脚没有焊接。

4.转把或霍尔+5V与地插件处不对应。

5.检测PCB板上+5V和+15V电压是否正常:a. 若+5V偏低请关电源,测+5V与地相对阻值:(1 处于导通状态则先查看板上+5V和地是否搭锡后采用排除法检查7550、358、0608、NEC9234这四个元件中某个元件击穿短路。

(2 若阻值偏低而不导通则直接采用排除法检查7550、358、0608、NEC9234这四个元件中某个损坏。

b. 若+15V偏低请关电源(1 查看317有无虚焊或搭锡。

(2 测317三脚,两两之间的阻值是否变小和其分压电阻47K或5.6K两电阻是否虚焊或损坏。

(3 测三相下桥驱动三极管有无损坏。

(4 +15V对地虑波贴片电容是否软击穿。

6. +5V对地贴片电容软击穿。

7.电流异常,但控制器可以正常工作且可以加负载,一般是下桥驱动电路中(三相驱动贴片三极管软损伤。

8.工作指示灯不闪烁工作指示灯不亮(确保电源已正确连,用万用表的直流电压档测发光二极管的正极电压和负极电压:(1 如正极电压为5V,负极电压处于跳变状态,则发光二极管虚焊或已损坏。

(2 如正极电压为5V,负极电压也为5V,可判定为主芯片坏。

(3 如上电灯闪烁一下后不闪,则为防盗报警信号端口信号输入错误,此时控制器处于防盗工作状态。

二、根据工作指示灯闪烁情况判断问题当控制板上的单片机能工作时(不加转把信号灯应闪烁,但控制器不能正常工作,请注意信号闪烁状态,下面列出常见闪烁状态及问题处理为法:1、弱信号控制部份正常工作为1秒/次;(1 、弱信号控制部份正常工作,但加转把信号电机不转:1> 转把信号电压是否加到MCU的第27脚。

2> 电机三相线是否接插良好。

电动车控制器维修手册1. 引言电动车已经成为现代交通工具中的重要组成部分。

而作为电动车的关键部件之一，电动车控制器起着控制电动机运行的重要作用。

本手册将为您提供关于电动车控制器的维修指南，帮助您解决常见问题并保证车辆的安全运行。

2. 电动车控制器的基本原理电动车控制器是负责控制电动机启动、加速、制动和停止等过程的关键设备。

它通过接收来自手柄以及传感器的信号，对电机的输出电压和电流进行调整，以确保车辆的平稳驾驶。

3. 常见问题及解决方法3.1 电动车无法启动当遇到电动车无法启动的情况时，首先需要检查电动车的电池电量是否充足。

如果电池电量正常，则有可能是控制器与电机之间的连接出现故障。

您可以检查连线并确保连接牢固。

3.2 加速迟缓或无法加速加速迟缓或无法加速可能是由于电动车控制器的故障导致的。

您可以检查控制器上的连接器是否松动，并确保其连接牢固。

如果问题仍然存在，有可能需要更换控制器。

3.3 制动失灵制动失灵可能是由于控制器的制动系统故障引起的。

您可以检查制动系统的连线是否正常，确保制动器的工作状态良好。

如问题仍未解决，建议寻求专业维修人员的帮助。

4. 维修过程步骤以下是电动车控制器的维修过程步骤：4.1 准备工作在进行任何维修之前，确保车辆已经断开电源，并将车辆停放在安全的位置。

同时，准备好所需的维修工具和材料。

4.2 故障诊断首先，需要对电动车的整体情况进行全面检查，找出控制器故障的具体原因。

可以利用多用途电表等工具进行电流、电阻等数值的测量。

4.3 维修控制器根据故障诊断的结果，对控制器进行相应的修复或更换。

在拆解过程中，请谨慎操作，避免对其他部件造成损坏。

更换过程中，需要确保所使用的控制器与原装控制器相匹配并正确连接。

4.4 测试与调试维修完成后，将电动车重新连接电源，并进行测试与调试。

确保电动车控制器的各项功能正常，并排除其他潜在问题。

5. 维护与保养建议为延长电动车控制器的使用寿命，以下是一些建议：5.1 定期检查建议定期检查电动车控制器的连线是否正常，排除可能存在的松动或腐蚀现象。

电动车控制器的常见故障及解决办法
电动车的控制器是电动车重要四大件之一，是电动车的“大脑”，控制着电动车电机的启动、运行、进退、速度、停止，电动车如果控制器出问题就就会寸步难行。

所以控制器的“健康”很重要！平时骑行要爱惜好，才能让它为你更好的效力！现在一些企业也在进行电动车故障检测设备方面的研发，效果比较好的有远洋科技推出的“电车医生”，但是作为电动车维修师傅，还是应该掌握诊断及维修技术，下面和电动车行业的朋友们探讨一下，控制器的常见故障诊断及维修技巧：问题一：电动车骑行噪音大带负荷速度变慢，车子停稳后车子不能零启动，待电机转起来才能运转正常诊断及维修：这属于电机缺相症状，现在控制器多为智能的，由于缺相零启动会抖动。

这可能是电机霍尔损坏而产生的“病态”，还有一种可能就是控制器内部某一相线电路出现问题。

先仔细检查连接线是否有问题后，霍尔，连接线都检测正常的话，那么就是控制器内部元件产生了故障，请更换控制器！问题二：电动车通电不走推行费力，推行时发出“噔噔蹬”的声音诊断及维修：出现这种情况是电机线因接触虚接造成连电短路，可以拔掉电机三根粗相线，推车费力现象消失，说明控制器坏了，请给予更换。

如果依然推行困难，电机的问题，有可能电机线圈短
路烧坏造成的。

电动自行车控制器的故障分析与排查方法电动自行车在现代生活中得到了广泛的应用，其控制器是其核心部件之一。

电动自行车控制器负责管理电池的输出和电机的功率传输，因此故障排查与维修对于保证电动自行车的正常运行非常重要。

本文将介绍常见的电动自行车控制器故障，并提供相应的分析与排查方法。

一、无法正常启动如果电动自行车无法正常启动，首先检查电池是否充电足够。

如果电池充电正常，则需要进一步排查以下几个可能的故障：1. 检查电源开关和导线连接：确保电源开关打开且电线连接正常。

2. 检查电动机和控制器的连接：确认电动机和控制器之间的连接良好且没有松脱。

如果有松脱或断开，及时连接或更换连接器。

3. 检查控制器的故障指示灯：如果控制器上有故障指示灯，检查其是否亮起或闪烁。

如果指示灯正常，则可能是控制器内部故障，需要更换控制器。

二、自行车速度过快或过慢如果电动自行车的速度过快或过慢，可能是控制器出现故障。

以下是相应的排查方法：1. 检查电动机和控制器的匹配：确保电动机和控制器的参数匹配，包括电压、电流和功率等。

2. 检查控制器设置：有些控制器可以进行参数设置，检查控制器的设置是否正确，例如功率限制、速度限制等。

3. 检查电源电压：如果电源电压不稳定或低于额定电压，会导致电动自行车速度过慢，检查电源电压并修复问题。

4. 检查电动机的机械故障：如果电动机存在机械故障，如齿轮磨损或轴承故障，也会导致速度异常。

检查电动机的机械部件并及时更换。

三、无法切换档位如果电动自行车无法切换档位，可能是控制器出现故障。

以下是相应的排查方法：1. 检查控制器和显示屏的连接：确认控制器和显示屏之间的连接正常，没有松脱或断开。

如果有松脱，及时连接或更换连接器。

2. 检查控制器的设置：有些控制器可以进行档位设置或限制，检查控制器的设置是否正确，例如档位切换的按键是否正常工作。

3. 检查开关和线路：检查切换档位的开关和线路是否正常工作，需要排除这些部件是否损坏的可能。

电动车控制器故障维修方法
电动车控制器是电动车的核心部件之一，它能够控制电动车电机的转速和转向，让电动车能够正常行驶。

但是，由于使用频繁，电动车控制器也会出现故障。

本文将介绍电动车控制器故障的几种情况以及维修方法。

1.电动车控制器无法启动：如果电动车控制器无法启动，可能是因为电动车电池的电量不足或电动车电池连接不良。

解决方法是检查电动车电池的电量和连接状态，确保电池充满电并连接良好。

2.电动车控制器发出嘟嘟声：如果电动车控制器在行驶过程中发出嘟嘟声，可能是因为电动车电池电量不足或者是电动车控制器出现了故障。

解决方法是检查电动车电池的电量和连接状态，如果电量充足并连接良好，那么需要将电动车控制器更换或维修。

3.电动车控制器失灵：如果电动车控制器失灵，电动车就无法正常行驶。

解决方法是检查电动车控制器是否有损坏或者是连接不良，如果是，需要更换或维修电动车控制器。

总之，电动车控制器故障的维修需要认真对待，及时解决。

如果无法自行解决，可以请专业的电动车维修人员进行维修。

- 1 -。

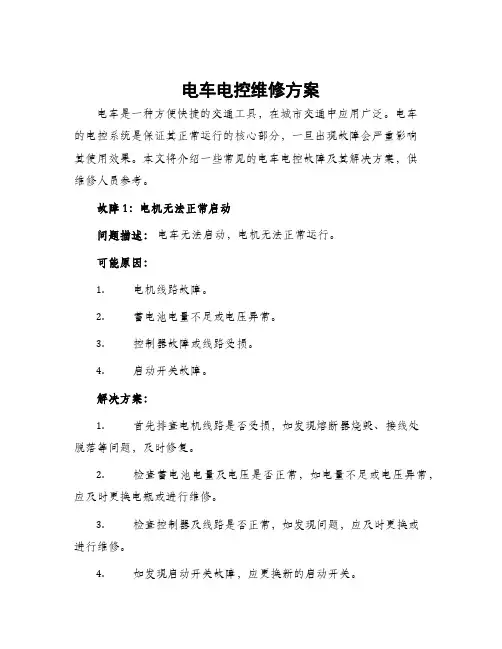

电车电控维修方案电车是一种方便快捷的交通工具，在城市交通中应用广泛。

电车的电控系统是保证其正常运行的核心部分，一旦出现故障会严重影响其使用效果。

本文将介绍一些常见的电车电控故障及其解决方案，供维修人员参考。

故障1：电机无法正常启动问题描述：电车无法启动，电机无法正常运行。

可能原因：1.电机线路故障。

2.蓄电池电量不足或电压异常。

3.控制器故障或线路受损。

4.启动开关故障。

解决方案：1.首先排查电机线路是否受损，如发现熔断器烧毁、接线处脱落等问题，及时修复。

2.检查蓄电池电量及电压是否正常，如电量不足或电压异常，应及时更换电瓶或进行维修。

3.检查控制器及线路是否正常，如发现问题，应及时更换或进行维修。

4.如发现启动开关故障，应更换新的启动开关。

故障2：电车的急停功能失灵问题描述：电车无法通过急停按钮停止。

可能原因：1.急停按钮失灵或损坏。

2.后刹车故障。

3.控制器故障或线路受损。

解决方案：1.检查急停按钮是否损坏，如有问题及时更换。

2.检查后刹车是否正常，如发现问题及时更换或进行维修。

3.检查控制器及线路是否正常，如发现问题，及时处理。

故障3：电车速度异常或不稳定问题描述：电车速度异常或不稳定，使用起来不太安全。

可能原因：1.控制器故障或线路受损。

2.电机故障或异常。

3.后轮轮胎磨损或气压不正常。

解决方案：1.检查控制器及线路是否正常，如发现问题及时更换或进行维修。

2.检查电机是否正常，如电机异常，应及时更换或进行维修。

3.检查后轮轮胎磨损或气压是否正常，如有问题及时更换或加气。

故障4：电车行驶中出现熄火情况问题描述：电车行驶中出现熄火情况，无法正常行驶。

可能原因：1.蓄电池电量不足或电压异常。

2.电机线路故障。

3.控制器故障或线路受损。

解决方案：1.检查蓄电池电量及电压是否正常，如电量不足或电压异常，应及时更换电瓶或进行维修。

2.检查电机线路是否出现故障，如有问题及时维修。

3.检查控制器及线路是否正常，如发现问题，及时处理。

电动车控制器常见故障的检查与维修方法一、电动车有刷控制器没有输出先检查闸把输出信号的高、低电位.如果捏闸把时，闸把信号有超过4V的电位变化，则可排除闸把故障.之后，按照有刷控制器常用芯片引脚功能表，与测量出的主控芯片与逻辑芯片的电压值进行电路分析，并检查各芯片外围器件(电阻、电容、二极管)的数值是否和元件表面的表识相一致，检查出是外围器件或是集成电路出现故障，我们可以通过更换同型号的器件来排除故障。

二、飞车飞车故障一般是由MOS管击穿引起的，如果MOS管损坏，则可以通过更换同型号的器件来排除故障。

三、有刷控制器部件的电源不正常控制器内部电源一般采用三端稳压集成电器，一般用7805、7806、7812、7815规格的稳压集成电路，它们的输出电压分别是5V、6V、12V、15V，一般有刷控制器可以通过更换三端稳压集成电路排除故障。

四、无刷控制器完全没有输出参照无刷控制器主相位检查测量图，检测电压是否与转把的转动角呈对应关系，如果没有对应关系，表示控制器里的PWM电路或MOS管驱动电路有故障。

参照无刷控制器主相位检查图，测量芯片的输入输出引脚的电压是否与转把转动角度有对应关系，可以判断出是哪些芯片有故障，更换同型号芯片即可排除故障。

五、电路元件的更换方法与注意事项在检测出集成电路、MOS管损坏的情况下，就需要更换集成电路、MOS管。

下面高标的技术人员给大家介绍一些常用的操作方法：1、拆卸集成电路拆卸时，用酒精灯火焰外焰加热印刷电路板焊接成电路引脚焊盘，快速均匀地移动印刷电路板，直至所有焊盘的焊锡融化，用镊子将集成电路从印刷电路板上取下，焊接时，将焊孔里的焊锡清除干净，将集成电路插装好，用接地良好的电烙铁迅速焊接好各引脚。

注意速度要快，以免因焊接时间长,引起局部温度过高,损坏电路或焊盘。

2、拆卸功率器件拆卸时，将MOS管或三端稳压的管脚剪断，然后分别焊下它们的引脚，这样可以避免拆卸大管脚元件时损坏印刷电路板焊盘。

电动车控制器维修教程
电动车控制器是电动车的重要部件之一，其主要功能是控制电动车的速度、刹车、逆变、转向和照明等。

在电动车使用过程中，控制器面临各种各样的问题，需要进行维修。

首先，如果电动车控制器失效，我们可以首先检查电池电量是否充足。

如果电池电量过低，可能导致控制器无法正常工作。

解决方法是及时充电或更换电池。

其次，我们需要检查控制器接线是否松动或损坏。

如果接线松动，可以重新连接好；如果接线损坏，需要更换新的接线。

另外，控制器可能会因为过热而停止工作。

解决方法是让控制器进行冷却，等待一段时间后再尝试使用。

如果控制器经常过热，可能是因为使用时间过长造成的，需要更换新的控制器。

此外，控制器的驱动管或IGBT管可能会损坏。

这时可以使用万用表进行测量，如果测量结果异常，说明驱动管或IGBT管损坏，需要更换新的管件。

还有一种情况是控制器的程序出现错误。

可以尝试进行设置恢复，将控制器恢复到出厂设置。

如果问题仍然存在，可能是程序存储器损坏，需要更换新的存储器。

维修控制器时要注意安全。

在维修过程中，务必断开电源，避免电池发生意外放电导致触电。

同时，应使用正确的工具进行维修操作，避免损坏其他部件。

总之，电动车控制器的维修需要综合考虑多个因素。

在维修过程中，应注意排查故障原因，逐一解决问题。

如果实在无法解决，建议寻求专业人员的帮助。

维修完成后，还需要进行测试确保控制器正常工作，以确保电动车的安全和正常运行。

电动自行车控制器维修导言电动自行车已经成为现代都市交通工具的一种常见选择。

然而，经过长时间的使用，电动自行车控制器可能会出现故障。

本文将介绍电动自行车控制器的常见故障及其维修方法。

一、电动自行车控制器概述电动自行车控制器是电动自行车的核心部件之一，它是控制电动自行车动力系统工作的主要设备。

电动自行车控制器通过接收来自电动自行车的各种信号，并控制电动自行车动力系统的工作状态，包括电机的启动、停止和速度控制等。

二、电动自行车控制器常见故障1. 电动自行车无法启动如果电动自行车无法启动，首先需要检查电动自行车的电池是否正常工作。

如果电池正常，那么可能是电动自行车控制器出现故障。

此时，可以检查控制器的连接线是否松动，如果松动则重新连接。

如果连接线正常，那么可能是控制器内部元件出现故障，此时需要更换控制器。

2. 电动自行车速度不稳定电动自行车速度不稳定可能是由于控制器的输出电流不稳定引起的。

这可能是由于控制器内部电路出现问题，或者是控制器的电池电压不稳定导致的。

首先，可以检查控制器的连接线是否松动。

如果连接线正常，那么可能是控制器内部电路出现问题，需要更换控制器。

3. 电动自行车刹车无效电动自行车刹车无效可能是控制器的刹车电路出现故障。

首先，可以检查刹车线是否连接正常。

如果刹车线连接正常，那么可能是控制器的刹车电路出现故障，需要更换控制器。

4. 其他故障除了以上常见故障外，电动自行车控制器还可能出现其他故障，例如，控制器的电源线出现问题、控制器的控制电路出现故障等。

在维修时，需要根据具体故障情况进行排查。

三、电动自行车控制器维修方法1. 检查连接线在维修电动自行车控制器之前，首先应检查控制器的连接线是否松动。

如果发现连接线松动，应该重新插好连接线，并确保连接牢固。

2. 更换控制器如果发现控制器内部元件出现故障，或者其他维修方法无效，那么就需要更换电动自行车控制器。

在更换控制器之前，应该了解并选择适合自己电动自行车型号的控制器。
