自动喷水灭火系统中喷头的选择

自动喷水灭火系统由哪些部分组成
自动喷水灭火系统由洒水喷头、报警阀组、水流报警装置(水流指示器或压力开关)等组件，以及管道、供水设施组成，并能在发生火灾时喷水的自动灭火系统。

下面对其主要组件进行简要介绍。

一、洒水喷头
在自动喷水灭火系统中，洒水喷头担负着探测火灾、启动系统和喷水灭火的任务，它是系统中的关键组件。

洒水喷头有多种不同形式的分类。

1、按有无释放机构分类为闭式和开式的分类
2、按喷头流量系数分类，包括K=55、80、115等，其中K=80的称为标准喷头。

3、按安装方式分类，有下垂型、直立型、普通型和边墙型喷头。

二、报警阀
报警阀是自动喷水灭火系统中接通或切断水源，并启动报警器的装置。

在自动喷水灭火系统中，报警阀是至关重要的组件，其作用有三：接通或切断水源、输出报警信号和防止水流倒回供水源、以及通过报警阀可对系统的供水装置和报警装置进行检验。

报警阀根据系统的不同分为湿式报警阀、干式报警阀和雨淋阀。

报警阀的公称通径一般为50、65、80、100、125、150、200MM七种。

1、湿式报警阀用于湿式喷水灭火系统。

它的主要功能是：当喷头开启时，湿式阀能自动打开，并使水流入水力警铃发出报警信号。

湿式阀按其结构形式有三种：座圈型湿式阀、导阀型湿式阀、蝶阀型。

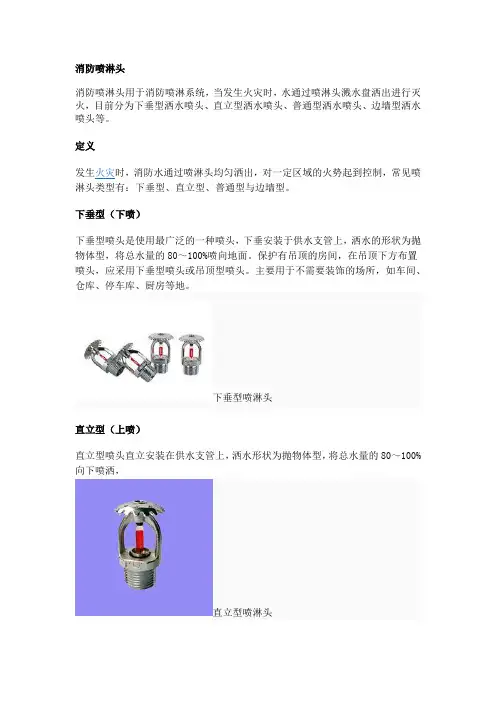

消防喷淋头消防喷淋头用于消防喷淋系统，当发生火灾时，水通过喷淋头溅水盘洒出进行灭火，目前分为下垂型洒水喷头、直立型洒水喷头、普通型洒水喷头、边墙型洒水喷头等。

定义发生火灾时，消防水通过喷淋头均匀洒出，对一定区域的火势起到控制，常见喷淋头类型有：下垂型、直立型、普通型与边墙型。

下垂型（下喷）下垂型喷头是使用最广泛的一种喷头，下垂安装于供水支管上，洒水的形状为抛物体型，将总水量的80～100%喷向地面。

保护有吊顶的房间，在吊顶下方布置喷头，应采用下垂型喷头或吊顶型喷头。

主要用于不需要装饰的场所，如车间、仓库、停车库、厨房等地。

下垂型喷淋头直立型（上喷）直立型喷头直立安装在供水支管上，洒水形状为抛物体型，将总水量的80～100%向下喷洒，直立型喷淋头同时还有一部分喷向吊顶，适宜安装在移动物较多，易发生撞击的场所如仓库，还可以暗装在房间吊顶夹层中的屋顶处以保护易燃物较多的吊顶顶硼。

（不做吊顶的场所，当配水支管布置在梁下时，应采用直立型。

易受碰撞的部位，应采用带保护罩喷头或吊顶型喷头）普通型普通型洒水喷头既可直接安装，又可下垂安装于喷水管网上，将总水量的40%－60%向下喷洒，较大部分喷向吊顶。

适用于餐厅、商店、仓库、地下车库等场所。

（普通型用的较少）边墙型（侧喷）边墙型洒水靠墙安装，适宜于空间布管较难的场所安装，主要用于办公室、门厅、休息室、边墙型喷淋头走廊客房等建筑物的轻危险部位。

顶板为水平面的轻危险级、中危险级I级居室和办公室，可采用边墙型喷头。

以上均可参照GB50084-2001，自动喷水灭火系统设计规范隐蔽式喷淋隐蔽式喷淋适用于高档酒店、住宅、剧院等需要保证天花平整整洁效果的地方。

隐蔽式喷淋的盖子是用易熔金属焊接在螺纹上的，熔化点是57度。

因此在发生火灾时，温度上升先使盖子脱落，温度再上升至68度时（一般的喷淋头），玻璃管爆裂，水流喷出。

因此隐蔽式喷头最忌讳的是盖子上沾上涂料和油漆，这样的话会引起动作失灵。

自动喷水灭火系统术语1、喷头分类（1）按响应时间指数（RTI）分类：RTI≤50，快速响应闭式洒水喷头50＜RTI≤80，特殊响应闭式洒水喷头80＜RTI≤350，标准响应闭式洒水喷头（2）按流量系数（K）分类：K=80 标准流量洒水喷头K≥80 标准覆盖面积洒水喷头，直立型、下垂型：1只喷头最大保护面积≤20m2 边墙型：1只喷头最大保护面积≤18m2K≥80 扩大覆盖面积洒水喷头，直立型、下垂型、边墙型：1只喷头最大保护面积＞20m2（标准覆盖面积），但≤36m2 K≥161 特殊应用喷头，具有较大雾滴，用于民用和厂房的高大空间以及仓库（3）按响应时间指数（RTI）和流量系数（K）混合分类：K≥161且RTI≤28±8 早起抑制快速响应洒水喷头，用于保护堆垛和高架仓库一、设置场所的火灾危险性分类1、轻危险级、中危险级（Ⅰ、Ⅱ）、严重危险级（Ⅰ、Ⅱ）、仓库危险级（Ⅰ、Ⅱ、Ⅲ）4类8级附录1 自喷系统设置场所火灾危险等级举例二、系统基本要求1、不适用场所：遇水易燃、爆炸、剧烈化学反应、放出有毒气体场所，洒水会发生沸溢、喷溅场所2、系统选型（1）湿式系统：4℃～70℃（2）干式系统：＜4℃或＞70℃（3）预作用：a、准工作状态时严禁误喷场所b、准工作状态时严禁管道充水场所c、代替干式系统场所（4）重复启闭预作用系统：灭火后需要及时停止喷水场所（5）雨淋系统：a、水平蔓延快，闭式喷头不能及时有效覆盖起火区域场所b、净空高度超过6.1.1规定，且需要快速扑灭初期火灾场所。

c、严重危险级Ⅱ场所（易燃固液清洗喷涂、摄影棚下吃葡萄）（6）早起抑制快速响应喷头（K≥161且RTI≤28±8 ）的自喷系统的场所：a、净空≤13.5m、且物高≤12.0m，仓库Ⅰ、仓库Ⅱ、沥青、箱装不发泡塑料的仓库b、净空≤12.0m、且物高≤10.5m，袋装不发泡塑料、箱装及袋装发泡塑料的仓库（7）仓库型特殊应用喷头（K≥161且较大雾滴）的自喷系统的场所：c、净空≤12.0m、且物高≤10.5m，仓库Ⅰ、仓库Ⅱ、箱装不发泡塑料的仓库d、净空≤7.5m、且物高≤6.0m，袋装不发泡塑料、箱装发泡塑料的仓库（8）其它系统可串联接入同一建筑物内的湿式系统，接入点应为配水干管。

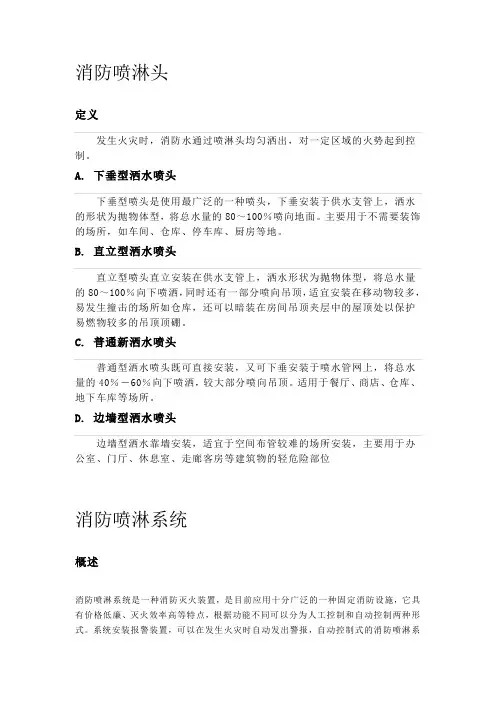

消防喷淋头定义发生火灾时，消防水通过喷淋头均匀洒出，对一定区域的火势起到控制。

A. 下垂型洒水喷头下垂型喷头是使用最广泛的一种喷头，下垂安装于供水支管上，洒水的形状为抛物体型，将总水量的80～100％喷向地面。

主要用于不需要装饰的场所，如车间、仓库、停车库、厨房等地。

B. 直立型洒水喷头直立型喷头直立安装在供水支管上，洒水形状为抛物体型，将总水量的80～100％向下喷洒，同时还有一部分喷向吊顶，适宜安装在移动物较多，易发生撞击的场所如仓库，还可以暗装在房间吊顶夹层中的屋顶处以保护易燃物较多的吊顶顶硼。

C. 普通新洒水喷头普通型洒水喷头既可直接安装，又可下垂安装于喷水管网上，将总水量的40％－60％向下喷洒，较大部分喷向吊顶。

适用于餐厅、商店、仓库、地下车库等场所。

D. 边墙型洒水喷头边墙型洒水靠墙安装，适宜于空间布管较难的场所安装，主要用于办公室、门厅、休息室、走廊客房等建筑物的轻危险部位消防喷淋系统概述消防喷淋系统是一种消防灭火装置，是目前应用十分广泛的一种固定消防设施，它具有价格低廉、灭火效率高等特点，根据功能不同可以分为人工控制和自动控制两种形式。

系统安装报警装置，可以在发生火灾时自动发出警报，自动控制式的消防喷淋系统还可以自动喷水并且和其他消防设施同步联动工作，因此能有效控制、扑灭初期火灾。

人工控制系列人工控制就是当发生火灾时需要工作人员打开消防泵为主干管道供压力水，喷淋头在水压作用下开始工作。

自动控制系列自动控制消防喷淋系统是一种在发生火灾时,能自动打开喷头喷水灭火并同时发出火灾报警信号的消防灭火设施。

自动喷淋灭火系统具有自动喷水、自动报警和初期火灾降温等优点,并且可以和其他消防设施同步联动工作，因此能有效控制、扑灭初期火灾。

现已广泛应用于建筑消防中。

自动消防喷淋系统分为感烟式和感温式两种。

人工控制系列人工控制系列消防喷淋系统组成部件由消防泵+水池+主干管道+喷淋头+末端排水装置组成。

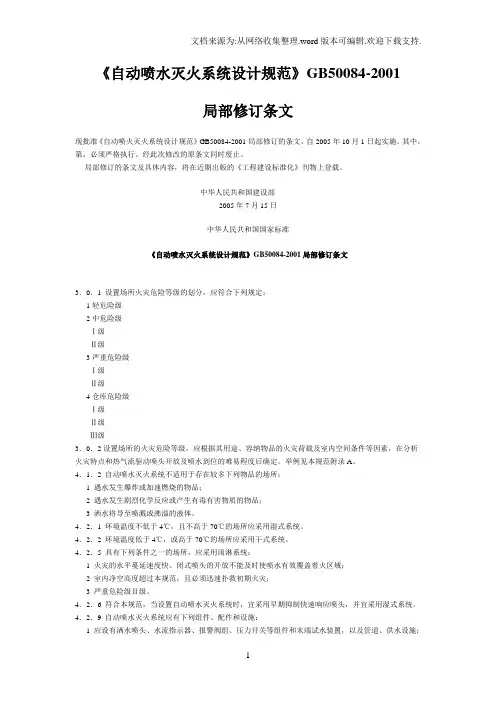

《自动喷水灭火系统设计规范》GB50084-2001局部修订条文现批准《自动喷火灭火系统设计规范》GB50084-2001局部修订的条文，自2005年10月1日起实施。

其中，第，必须严格执行。

经此次修改的原条文同时废止。

局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。

中华人民共和国建设部2005年7月15日中华人民共和国国家标准《自动喷水灭火系统设计规范》GB50084-2001局部修订条文3．0．1 设置场所火灾危险等级的划分，应符合下列规定：1 轻危险级2 中危险级Ⅰ级Ⅱ级3 严重危险级Ⅰ级Ⅱ级4 仓库危险级Ⅰ级Ⅱ级Ⅲ级3．0．2 设置场所的火灾危险等级，应根据其用途、容纳物品的火灾荷载及室内空间条件等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。

举例见本规范附录A。

4．1．2 自动喷水灭火系统不适用于存在较多下列物品的场所：1 遇水发生爆炸或加速燃烧的物品；2 遇水发生剧烈化学反应或产生有毒有害物质的物品；3 洒水将导至喷溅或沸溢的液体。

4．2．1 环境温度不低于4℃，且不高于70℃的场所应采用湿式系统。

4．2．2 环境温度低于4℃，或高于70℃的场所应采用干式系统。

4．2．5 具有下列条件之一的场所，应采用雨淋系统：1 火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域；2 室内净空高度超过本规范，且必须迅速扑救初期火灾；3 严重危险级Ⅱ级。

4．2．6 符合本规范，当设置自动喷水灭火系统时，宜采用早期抑制快速响应喷头，并宜采用湿式系统。

4．2．9 自动喷水灭火系统应有下列组件、配件和设施：1 应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置，以及管道、供水设施；3 应设有泄水阀（或泄水口）、排气阀（或排气口）和排污口；4 干式系统和预作用系统的配水管道应设快速排气阀，有压充气管道的快速排气阀入口前应设电动阀。

4．2．10 防护冷却水幕应直接将水喷向被保护对象；防火分隔水幕不宜用于尺寸超过15m（宽）×8m（高）的开口（舞台口除外）。

自动喷水灭火系统一、自动喷水灭火系统概述自动喷水灭火系统是一种在火灾发生时能够自动喷水灭火的消防设施。

它具有响应迅速、灭火效率高、可靠性强等优点，被广泛应用于各类建筑物和场所，对于保护人民生命财产安全起着至关重要的作用。

二、自动喷水灭火系统的组成（一）洒水喷头作用洒水喷头是自动喷水灭火系统的关键部件之一，其主要作用是在火灾发生时，当环境温度达到一定值时自动破裂，将水均匀地喷洒在保护区域内，进行灭火。

分类（1）按结构形式可分为闭式喷头和开式喷头。

闭式喷头在正常情况下处于关闭状态，当火灾发生时，喷头感温元件受热破裂，打开喷水。

开式喷头则在正常情况下处于开启状态，直接喷水灭火。

（2）按热敏元件可分为玻璃球喷头和易熔合金喷头。

玻璃球喷头通过内部的玻璃球感温，当温度升高时，玻璃球内的液体膨胀，使玻璃球破裂，喷头打开喷水。

易熔合金喷头则是通过易熔合金片感温，当温度升高时，易熔合金片熔化，喷头打开喷水。

选型与布置（1）根据保护区域的火灾危险等级、环境温度、空间高度等因素选择合适的喷头类型和规格。

例如，对于火灾危险等级较高的场所，可选择响应时间指数（RTI）较小的快速响应喷头；对于空间高度较高的场所，可选择大流量喷头或特殊应用喷头。

（2）喷头的布置应符合相关规范要求，确保喷水能够覆盖整个保护区域。

喷头的间距、与障碍物的距离等都需要经过严格计算和设计，以保证灭火效果。

（二）报警阀组作用报警阀组是自动喷水灭火系统的核心部件之一，其主要作用是在火灾发生时，接收水流指示器传来的水流信号，启动并向消防控制中心发出报警信号，同时控制水流的方向和流量，确保灭火用水能够准确地输送到火灾发生区域。

组成报警阀组通常由报警阀、延迟器、水力警铃、压力开关等组成。

（1）报警阀：是报警阀组的核心部件，其作用是在火灾发生时，当水流通过报警阀时，阀瓣开启，向延迟器和水力警铃供水，同时向消防控制中心发出报警信号。

（2）延迟器：其作用是延迟水流进入水力警铃的时间，防止误报警。

关于自动喷水灭火系统喷头的选型
加红加粗字体重点看
（1）自动喷水灭火系统的洒水喷头选型应符合下列规定
注：
闭式系统的洒水喷头，其公称动作温度应高于环境最高温度30℃。

（2）常用喷头规格型号实例和闭式喷头的公称温度和色标如下表：
常用喷头规格型号实例
闭式喷头的公称温度和色标
（3）同一隔间内应采用相同热敏性能的洒水喷头；雨淋系统的防护区内应采用相同的洒水喷头。

巩固练习
1.根据现行国家标准《自动喷水灭火系统施工及验收规范》(GB50261)，关于自动喷水灭火系统洒水喷头的选型，正确的有（）。

A.图书馆书库采用边墙型洒水喷头
B.总建筑面积为5000m2的商场营业厅采用隐蔽式喷头
C.办公室吊顶下安装下垂型喷头
D.无吊顶的汽车库选用直立型快速响应喷头
E.印刷厂纸质品仓库采用早期抑制快速响应喷头
解析：书库和总建筑面积5000m2及以上的商场都是中危险Ⅱ级。

边墙型喷头和隐蔽式喷头都只能用在轻危险级和中危险级Ⅰ级场所。

2.某建筑自动喷水灭火系统采用玻璃球洒水喷头，其中部分喷头玻璃球色标为黄色，该喷头公称动作温度为（）℃。

A.57
B.68
C.79
D.93
解析：根据《自动喷水灭火系统第1部分：洒水喷头》5.2条规定：57℃—橙；68℃—红；79℃—黄；93℃—绿。

2023一级注册消防工程师《消防安全技术实务》历年真题重组练习卷（卷二十）【含答案】一、单选题(20题)1.关于综合管廊逃生口设置的说法，错误的是（）。

A.敷设电力电缆的舱室，逃生口间距不宜大于200mB.敷设天然气管道的舱室，逃生口间距不宜大于200mC.敷设蒸汽热力管道的舱室，逃生口间距不应大于200mD.圆形逃生口内径不应小于1m2.机械加压送风系统启动后，按照余压值从大到小排列，排序正确的是（）A.走道、前室、防烟楼梯间B.前室、防烟楼梯间、走道C.防烟楼梯间、前室、走道D.防烟楼梯间、走道、前室3.下列物质中，火灾分类属于A类火灾的是（）A.石蜡B.钾C.沥青D.棉布4.地下市政消火栓的优点不包括（）。

A.防冻B.方便操作C.方便交通D.不易损坏5.湿式自动喷水灭火系统的喷淋泵,应由（）信号直接控制启动。

A.信号阀B.水流指示器C.压力开关D.消防联动控制器6.加油站、加气站的下列场所中，不需要设置应急照明的是（）。

A.卸油区B.罩棚C.营业室D.消防泵房7.某酒店地上11层，地下2层，每层1个防火分区，该酒店设置了1套自动喷水灭火系统，在第十一层设有两种喷头，流量系数分别为80和115。

该系统末端试水装备的设置，错误的是（）A.末端试水装置的出水采用软管连接排入排水管道B.末端试水装备设置在第十一层C.末端试水装置选用出水口流量系数为80的试水接头D.末端试水装置由试水阀，压力表和试水接头组成8.多瓶组单元独立内贮压式七氟丙烷气体灭火系统的组件不包括（）。

A.信号反馈装置B.单向阀C.选择阀D.集流管9.某钢厂设置了电气火灾监控系统，该系统的设置或功能错误的是（）。

A.电缆隧道用于动力电缆防护的缆式线型感温火灾探测器接入电气火灾监控器B.配电柜的输出端子处设置测温式电气火灾监控探测器C.监控探测器的报警信号作为火灾报警信号在消防控制室图形显示装置上显示D.监控探测器报警时，不切断相关配电回路的电源输出10.某地下商场，总建筑面积为2500㎡，净高7m，装有网格吊顶，吊顶通透面积占吊顶总面积的75%，采用的自动喷水灭火系统为湿式系统，该系列的下列喷头选型中，正确的是（）A.选用隐蔽型洒水喷头B.选用RTI为28 (m·s)^0.5的直立型洒水喷头C.选用吊顶型洒水喷头D.靠近端墙的部位，选用边墙型洒水喷头11.某应急照明集中电源，额定输出功率为720W，额定输出电压为DC36V，输出回路为4个。

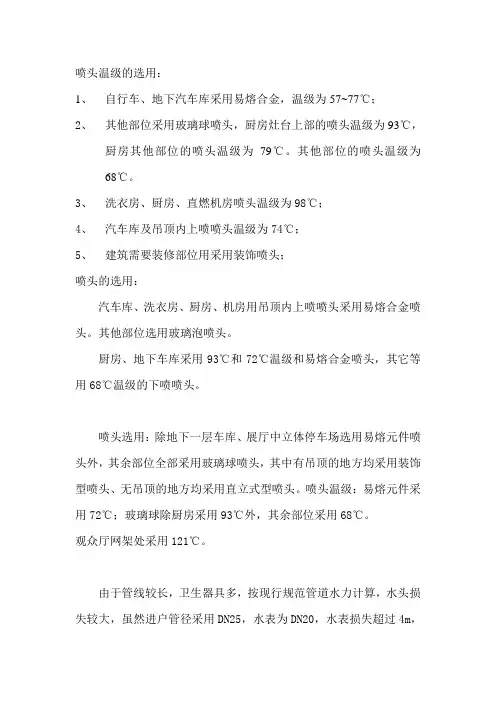

喷头温级的选用：1、自行车、地下汽车库采用易熔合金，温级为57~77℃；2、其他部位采用玻璃球喷头，厨房灶台上部的喷头温级为93℃，厨房其他部位的喷头温级为79℃。

其他部位的喷头温级为68℃。

3、洗衣房、厨房、直燃机房喷头温级为98℃；4、汽车库及吊顶内上喷喷头温级为74℃；5、建筑需要装修部位用采用装饰喷头；喷头的选用：汽车库、洗衣房、厨房、机房用吊顶内上喷喷头采用易熔合金喷头。

其他部位选用玻璃泡喷头。

厨房、地下车库采用93℃和72℃温级和易熔合金喷头，其它等用68℃温级的下喷喷头。

喷头选用：除地下一层车库、展厅中立体停车场选用易熔元件喷头外，其余部位全部采用玻璃球喷头，其中有吊顶的地方均采用装饰型喷头、无吊顶的地方均采用直立式型喷头。

喷头温级：易熔元件采用72℃；玻璃球除厨房采用93℃外，其余部位采用68℃。

观众厅网架处采用121℃。

由于管线较长，卫生器具多，按现行规范管道水力计算，水头损失较大，虽然进户管径采用DN25，水表为DN20，水表损失超过4m，已超出规范的要求，如果再通过放大管径以减少水头损失显然不合适。

当每户使用人数一定时，随着卫生器具当量总数的增加，用水量标准增大，但卫生洁具同时使用率变小。

对于高档住宅，建议b0的取值为0.15，k值也应减小，如取k=0.002。

设计秒流量计算公式为：q = 0.15(Ng)1/2 + kNg灭火器类型规格编码的字母含义喷头选用：采用玻璃球闭式喷头，其中设于封闭式吊顶下的喷头均采用装饰型喷头，设于敞开式吊顶中的喷头均采用带集热板的下垂型喷头，设于吊顶内或无吊顶处的喷头均彩直立式喷头。

喷头温级：除此之外厨房采用93ºC、观众厅网架处采用121ºC外，其余部位均采用68ºC。

雨淋系统：保护部位——舞台葡萄架下部及侧台、后台。

系统设计：按严重危险级设计。

在水泵内设雨淋泵和稳压设备。

在报警阀室设八雨淋阀。

系统采用开式喷头。

雨淋系统
三、湿式自动喷水灭火系统 (一) 湿式自动喷水灭火系统的组成 一 湿式自动喷水灭火系统是指准工作状态时，管道 湿式自动喷水灭火系统是指准工作状态时， 内充满压力水的自动喷水灭火系统。 内充满压力水的自动喷水灭火系统。湿式自动 喷水灭火系统适合在环境温度不低于4 并不 喷水灭火系统适合在环境温度不低于 0C并不 高于70 的环境中使用 的环境中使用。 高于 0C的环境中使用。 主要由闭式喷头、湿式报警阀组、水流指示器、 主要由闭式喷头、湿式报警阀组、水流指示器、 压力开关、控制阀和末端试水装置及自动给水 压力开关、 设备等部件组成。它具有自动探测、 设备等部件组成。它具有自动探测、报警和喷 水的功能， 水的功能，也可与火灾自动报警系装置联合使 使其功能更加完善可靠。 用，使其功能更加完善可靠。
预作用自动喷水灭火系统
适用于火灾水平蔓延的场所。如舞台、 适用于火灾水平蔓延的场所。如舞台、火工品工厂 以及高度超过闭式喷头保护能力的空间，严重危险2 以及高度超过闭式喷头保护能力的空间，严重危险 包括易燃液体喷雾操作区域、固体易燃物品、 级，包括易燃液体喷雾操作区域、固体易燃物品、 可燃的气溶胶制品、溶剂、油漆、 可燃的气溶胶制品、溶剂、油漆、沥青制品厂的备 料及生产车间、摄影棚、 料及生产车间、摄影棚、舞台葡萄架下部及易燃材 料制作的景观展厅等。 料制作的景观展厅等。
自动喷水灭火系统的分类 按喷头开闭形式 湿式自动喷水灭火系统 干式自动喷水灭火系统 闭式喷水 灭火系统
预作用自动喷水灭火系统
瞬间象下暴雨般喷出大量的 简易自动喷水灭火系统 ，覆盖着火区达到灭火的 水 用来保护门窗及其它孔洞， 用来保护门窗及其它孔洞， 目的；由开式喷头、管网、 目的 阻火， 起冷却、阻火，防火隔断的 起冷却、；由开式喷头、管网、 组成同雨淋系统，只是喷头不同， 组成同雨淋系统，只是喷头不同， 雨淋阀、控制阀、供水设备、 作用。其组成是：水幕喷头、 作用雨淋阀、控制阀、供水设备 。其组成是：水幕喷头、 采用具有螺旋状叶片的喷头， 、 采用具有螺旋状叶片的喷头，当压 探测报警设备组成。 管网、雨淋阀、供水设备 管网探测报警设备组成。 、 、雨淋阀、供水设备、 力水通过喷头时，叶片旋转， 力水通过喷头时，叶片旋转，在离 雨淋灭火系统 探测报警装置。 探测报警装置。 心力作用下形成雾状水喷向保护部 位，一般适用于电气设备的灭火 。 水幕系统

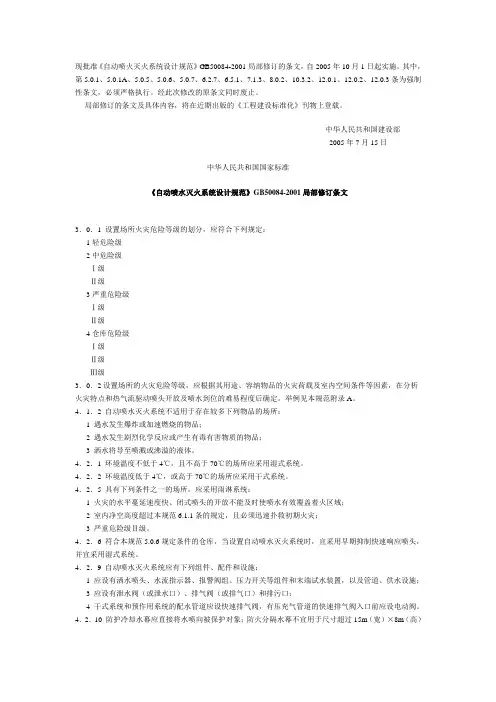

现批准《自动喷火灭火系统设计规范》GB50084-2001局部修订的条文，自2005年10月1日起实施。

其中，第5.0.1、5.0.1A、5.0.5、5.0.6、5.0.7、6.2.7、6.5.1、7.1.3、8.0.2、10.3.2、12.0.1、12.0.2、12.0.3条为强制性条文，必须严格执行。

经此次修改的原条文同时废止。

局部修订的条文及具体内容，将在近期出版的《工程建设标准化》刊物上登载。

中华人民共和国建设部2005年7月15日中华人民共和国国家标准《自动喷水灭火系统设计规范》GB50084-2001局部修订条文3．0．1 设置场所火灾危险等级的划分，应符合下列规定：1 轻危险级2 中危险级Ⅰ级Ⅱ级3 严重危险级Ⅰ级Ⅱ级4 仓库危险级Ⅰ级Ⅱ级Ⅲ级3．0．2 设置场所的火灾危险等级，应根据其用途、容纳物品的火灾荷载及室内空间条件等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。

举例见本规范附录A。

4．1．2 自动喷水灭火系统不适用于存在较多下列物品的场所：1 遇水发生爆炸或加速燃烧的物品；2 遇水发生剧烈化学反应或产生有毒有害物质的物品；3 洒水将导至喷溅或沸溢的液体。

4．2．1 环境温度不低于4℃，且不高于70℃的场所应采用湿式系统。

4．2．2 环境温度低于4℃，或高于70℃的场所应采用干式系统。

4．2．5 具有下列条件之一的场所，应采用雨淋系统：1 火灾的水平蔓延速度快、闭式喷头的开放不能及时使喷水有效覆盖着火区域；2 室内净空高度超过本规范6.1.1条的规定，且必须迅速扑救初期火灾；3 严重危险级Ⅱ级。

4．2．6 符合本规范5.0.6规定条件的仓库，当设置自动喷水灭火系统时，宜采用早期抑制快速响应喷头，并宜采用湿式系统。

4．2．9 自动喷水灭火系统应有下列组件、配件和设施：1 应设有洒水喷头、水流指示器、报警阀组、压力开关等组件和末端试水装置，以及管道、供水设施；3 应设有泄水阀（或泄水口）、排气阀（或排气口）和排污口；4 干式系统和预作用系统的配水管道应设快速排气阀，有压充气管道的快速排气阀入口前应设电动阀。

喷头的选择和应用应根据保护场所的火灾危险性、保护空间的建筑构造、自动喷水灭火系统本身的特点以及喷头的流量系数、热敏指数RTI和最大保护面积来确定。

在实际工程设计中,应考虑下列问题：1、在无吊顶的场所,应采用直立型喷头,只有这样才能使热气流尽早接触和加热喷头热敏元件;在有吊顶的场所,喷头应采用下垂型喷头或吊顶型喷头,否则吊顶将阻挡洒水分布;轻危险等级、中危险级居住(住宅和宾馆)和办公场所可采用边墙型喷头;2、轻危险等级场所和保护生命场所宜采用快速反应喷头。

如:公共娱乐场所、住宅、中庭环廊、医院、疗养院的病房及治疗区域、老年、少儿、残疾人的集体活动场所等。

而严重危险场所在发生火灾时燃烧加速度快,快速释放大量的热量,由于快速反应喷头对热更敏感,有可能造成大面积的喷头开启,从而使开启喷头数量超过设计水平导致喷水强度不足,即实际喷水强度小于所需喷水强度而无法实现灭火。

另外,对于设置在不宜捕捉热量之处的喷头,采用快速反应喷头与货架内置喷头等。

快速反应喷头与热源的距离见下表3、仓库等危险场所可采用经过专门认证的快速反应喷头。

如早期抑制快速反应(ESFR)喷头。

ESFR喷头仅是仓库专用喷头,不应用于大空间等非仓库场所。

但货架内置喷头宜采用快速反应喷头。

大水滴喷头是标准型喷头与ESFR喷头的过渡产品,通常用于仓库,目前在工程中一般不再采用；4、当保护场所的喷水强度不小于12L/min・m2,或者经计算喷头的工作压力大于0115MPa 时。

宜采用流量系数较大的标准喷头,目的是降低消防泵的供水压力,节省投资;5、扩展覆盖面喷头仅用于天花板或吊顶平滑无障碍物的轻危险等级或中危险I级的场所,其喷水强度不应低于<自动喷水灭火系统设计规范>(GB50084-2001)表51111中的要求,且保护面积和间距应是经过特殊认证的；6、干式、预作用系统应采用直立型喷头或干式下垂型喷头,目的是预防系统管道内积水,减少管道局部腐蚀等不利于系统动作的因素；7、防火分隔水幕应采用开式洒水喷头、水幕喷头,或同时采用以上两种喷头;防护冷却水幕可采用水幕喷头或专用喷头(如玻璃幕墙专用喷头)、闭式喷头；8、同一隔间内应采用热敏性能、流量系数相同的喷头。

自动喷水灭火系统实务部分分类：开式：雨淋系统和水幕系统闭式：湿式系统，干式系统，预作用系统，自动喷水—泡沫联用系统一、湿式自动喷水系统：闭式喷头，湿式报警阀、水流指示器，压力开关，管道内有压水，应用最广泛之一，适合温度不低于4℃，不高于70℃的环境。

补偿器具有防止误报或误动作功能。

延时器：在准工作状态下，可防止压力波动产生误报警。

只有当湿式报警阀开启，经报警通道进入延时器的水流将延时器注满并由出口溢出，驱动水力警铃和压力开关二、干式自动喷水灭火系统：闭式喷头、干式报警阀组，水流指示器，压力开关，管道内为有压气体。

适合温度低于4℃，高于70℃的环境。

三、预作用系统：闭式喷头，雨淋阀组，水流报警装置，管道。

需设配套的火灾自动报警系统。

在准工作状态下，配水管道内不充水，由火灾报警系统启动雨淋阀后转换为湿式系统。

使用范围：消除干式系统在喷头开放后延迟喷水的弊病，在低温高温环境可代替干式系统，严禁漏水，严禁系统误喷的忌水场所采用预作用系统。

工作原理：准工作状态时，由消防水箱或稳压泵，气压给水设备等稳压设施维持雨淋阀入口前管道的充水压力，雨淋阀后的管道内平时无水或充以有压气体。

发生火灾时，由火灾自动报警系统自动开启雨林报警阀。

配水管道开始充水，使系统在闭式喷头动作前转换成湿式系统，并在闭式喷头开启后立即喷水。

四、雨淋系统：开式喷头，雨淋阀组，水流报警装置。

启动后大面积喷水由雨淋阀控制喷水范围，由配套的火灾自动报警系统和传动管系统启动雨淋阀。

适用范围：需大面积喷水，快速灭火的特别危险场所，火灾的水平蔓延速度快，闭式喷头的开放不能及时使喷水有效覆盖着火区域，或室内净高超过一定高度且必须迅速扑灭初期火灾，属于严重危险级II级场所。

五、水幕系统：开式喷头，雨淋报警阀组。

适用于局部防火分隔处，用于防火分隔和防护冷却。

但防火分隔水幕不宜用于尺寸超过15m宽，8m高的开口（舞台口除外）六、火灾危险等级4类8级：轻危险级，中危险级I、II级，严重危险I、II级，仓库危险I、II、III级轻危险级：高度≤24米的旅馆，办公楼。

喷头的合理选型和布置在自动喷水灭火系统的设计中起着至关重要的作用。

边墙型扩展覆盖喷头是指流量系数K=115的边墙型快速响应喷头。

我国《自动喷水灭火系统设计规范》GB50084-2001（以下简称《喷规》）对边墙型标准喷头和边墙型扩展覆盖喷头都作了相关规定。

本文针对工程实例对边墙型扩展覆盖喷头提出笔者的看法。

某高层旅馆（四星级酒店）标准客房的净尺寸为7.0m×4.0m。

由于建筑专业室内不设吊顶，因美观需要，只能采用边墙型喷头。

根据我国《喷规》附录A，该旅馆客房属中危险级Ⅰ级。

方案一：该客房内喷头采用边墙型标准喷头(K=80)，根据《喷规》表7.1.12边墙型标准喷头的最大保护跨度与间距（m）则喷头布置如图一。

图一可看出，一间客房内边墙型标准喷头多达6个，无疑加大了系统的设计流量（具体详本文后面部份），也给客房的室内装修增添了困难.方案二：采用边墙型扩展覆盖喷头(K=115)，则喷头布置如图二。

图二可看出，采用边墙型扩展覆盖喷头，则仅需布置一个喷头。

很明显此种喷头的优点是保护面积大，安装简便，配水管道易于布置，室内装修非常方便。

图一图二方案二为多数设计单位采用。

但边墙型扩展覆盖喷头尚未纳入国家标准《自动喷水灭火系统洒水喷头性能要求和试验方法》GB5135-95的规定内容之中，《自动喷水灭火系统设计规范》6.1.3.3对此仅规定了：“顶板为水平面的轻危险级，中危险级Ⅰ级居室和办公室，可采用边墙型喷头。

”其条文解释则又称国外对采用边墙型扩展覆盖喷头有严格规定：保护场所应为轻危险级，中危险级系统采用时须经特许。

美国NFPA13（1996年版）确实有此规定。

这就给设计人员带来了困惑，高层旅馆客房究竟能否采用边墙型扩展覆盖喷头呢？其实，设置场所火灾危险等级的划分标准各国不尽相同。

英美国家与我国差异较大。

高层旅馆客房在我国属中危险级Ⅰ级，但在英美日德等国均属于轻危险级。

可见高层旅馆客房采用边墙型扩展覆盖喷头在国外也是允许的。

维普资讯
科技信息
０建 筑与工程 Ｏ
Ｓ ＩＮ Ｅ Ｉ Ｆ Ｒ ＴＯＮ ＣＥ Ｃ Ｎ Ｏ ＭＡ Ｉ
２０ ０６年
第９ 期
自动喷水灭火系统喷头的布置与选型
党 宏伟 ’ 王 国辉
（、 １ 中元 国 际 工 程 设计 尔钢 结 构 有 限 公 司 中 国 ０ ９ ０； 、 上海 ２ １０ ） ０ ９ ０
眼 ． 合考虑。 综 １ ． ２喷水半径与喷头布置
设计时必须根据工 程实际情况 ，按设 计选定 的喷水强度 、 喷头 的流量 系数 、 工作压力确 定 ， 并考虑喷头的受 热条 件和开放时间 ， 满足规 范要 求的喷头强 度条件下 ， 在 按喷头的实 际工作压力 ， 结合建筑分 隔与结构柱 网灵活布置 。 １． ． １实际火灾发生时 ，一般都是火源 点呈辐射状 向四周扩大蔓 ２ 延． 而只有失火区上方 的喷头才会开启喷水 。因此采用作用 面积保护 方法及仅在作用面积内的喷头才计算喷水量是合理 的。 同时由于火灾 时对 流及风 的影响 ． 在不考虑梁等影响下作用面积 的形状 以皇 矩形更 为合理 ． 且矩形面积在管道水 力计算时也是最 不利 的。因而这种” 矩形 面积一 逐点法” 符合火 场实际 ， 学严 谨 ， 与欧美等 国接轨 ， 科 并 是合理 的、 安全 的， 也是《 喷规》 的推荐作法。 矩形 面积的确定 ： 作用面积 的形状宜为矩形 ， 其长边平行 于配水 支管 。 其长度 不小于作用 面积平方 根的 １ ． ， 头数若 有小数 就进 ２倍 喷 位成整数 。当配水支管的实际长度小于边长的计算值 时， 作用面积要 扩展到该配水管邻近支管上 的喷头 。在布置 中， 喷头间距不应是个定 数， 应根据所在 位置 的条件来定 ， 最终 目的还 是保 证喷水 强度和喷水 的 均 匀 性 及 适 时开 放 。 １２ ．． ２屋顶结构梁 为或“ 字粱 时 。 十” 喷头宜 直立安装 在“ 字梁 井” 或 “ ” 梁 中 央 。 “ ” 粱 由 于粱 较 密 ， 头距 离 远 小 于 规 范 规 定 的 十 字 井 字 喷 数据 ， 易于满足喷水 强度的要求 ， 为满 足布水均 匀的要求 ， 应控制喷头 的工作压力 。 可适当增加 支管 管径 （ 如统一采用 Ｄ ４ ） 适 当减少干管 Ｎ０ ， 管径（ 如管径不超过 Ｄ ０ ； Ｎ１０）或采用小 口径喷头。 十” “ 字梁 间距较大 ， 喷头 间距往往超过了规范规定 的数据 ， 可通 过增 加喷头工作压力增加 喷 头出水量 ， 以满足喷水强 度的要求 ； 也可 选用大 口径喷 头增加 喷头 出水 量。 以满足喷水强度的要求。这两种做法均须经水力计算 确定 管 径和水泵扬程 。并应征得消防主管部门的同意。 １＿ ． ３汽车库 、 ２ 修车库 喷头应 设置在汽车停车位 的上方 ， 少应有 至

1、【单选题】根据《自动喷水灭火系统设计规范》GB50084-2017，下列哪个场所可不设置快速响应洒水喷头（）A 医院的病房楼B 幼儿园建筑C 歌舞厅D 地下仓储用房你答错了B,正确答案：D【解析】考点总结：《自动喷水灭火系统设计规范》GB50084-2017 6.1.7宜采用快速响应喷头的场所（1）公共娱乐场所、中庭环廊（2）医院、疗养院的病房及治疗区域，老年、少儿、残疾人的集体活动场所（3）超出水泵接合器供水高度的楼层（4）地下商业场所2、【单选题】下列系统中喷头的选型说法不正确的是（）A 教师公寓楼采用家用喷头B 顶板为水平面的中危险1级办公室可采用边墙型喷头C 自动喷水防护冷却系统不可采用边墙型喷头D 干式系统采用直立型喷头你答对了C,正确答案：C 【解析】根据《自动喷水灭火系统设计规范》GB50084-2017 6.1.3-6住宅建筑和宿舍、公寓等非住宅类居住建筑宜采用家用喷头，故A正确；6.1.3-3 顶板为水平面的轻危险级、中危险I级住宅建筑、宿舍、旅馆建筑客房、医疗建筑病房和办公室，可采用边墙型洒水喷头，故B正确；6.1.6自动喷水防护冷却系统可采用边墙型喷头，故C错误；6.1.4干式系统、预作用系统应采用直立型洒水喷头或干式下垂型洒水喷头。

3、【单选题】下列关于自动喷水灭火系统的说法中，错误的是（）A 干式系统和预作用系统的配水管道应设置快速排气阀B 快速排气阀入口前的电动阀应在启动消防水泵之前开启C 雨淋系统应能有配套的火灾自动报警系统或传动管控制并开启雨淋系统D 预作用系统可由火灾自动报警系统和充气管道上的压力开关控制并开启预作用系统你答错了D,正确答案：B 【解析】《自动喷水灭火系统设计规范》GB50084-2017 11.0.9快速排气阀入口前的电动阀应在启动消防水泵的同时开启。

4、【单选题】某3层办公楼，采用预作用自动喷水系统保护，在吊顶上方和下方都设有喷头保护。

吊顶上方800个喷头，吊顶下方1700个喷头，则该建筑预作用报警阀组设置数量至少（）A 2个B 3个C 4个D 5个你答错了C,正确答案：B 【解析】《自动喷水灭火系统设计规范》GB50084-2017 6.2.3当配水支管同时保护吊顶下方和上方的喷头时，应只将数量较多一侧的洒水喷头计入报警阀组控制的洒水喷头总数，预作用系统一个报警阀组控制的喷头数不宜超过800只，所以1700/800=3个。

边墙型喷头的设计选型【摘要】自动喷水灭火系统在我国兴起时间较短，自喷系统中的边墙型喷头及覆盖面扩展型喷头更是在近几年才被认可，但它们应该如何设计使用还存在较大的争议。

本文希望通过一些数据的比较和讨论，让大家更关注边墙型喷头及覆盖面扩展型喷头设计中存在的一些问题。

标签边墙型喷头；边墙型扩展覆盖面喷头引言自动喷水灭火系统是随着19世纪工业化革命，首先在英国以穿孔管的形式诞生，应用在剧院，其后在美国应用在棉纺织工业，并逐渐发展成为系统完整、组件齐全的高效全天候的自动灭火系统。

现已广泛应用于工业和民用建筑中，以及居住建筑。

我国自喷系统发展相对较晚，改革开放以来因综合国力的不断提高，自动喷水系统在工程中已普遍应用。

但由于设计依据的缺失或滞后，使得自喷系统的设计存在或多或少的问题，像边墙覆盖面扩展型喷头的设计应用就存在较大的争议。

1.边墙型喷头的种类及性能参数：边墙型喷头是由于安装条件受限，而由普通喷头衍生出来的一种特殊喷头。

边墙型喷头不像普通喷头那样布置在保护区域内部，而是沿保护区域的一边或两边布置，通过向保护区域内喷水起到灭火的作用。

边墙型喷头大致可分为直立边墙型喷头、水平边墙型喷头和边墙型扩展覆盖面喷头三种。

表1-1、1-2是三类边墙型喷头在不同工作压力下的性能参数。

从表中不难看出，相同工作压力下，三种喷头的主要差异是喷水范围和喷水强度的不同。

而同种喷头又因为工作压力的不同有着不同的喷水范围和强度。

2.边墙型喷头的相关规范：现阶段我国施工图设计主要以《自动喷水灭火系统设计规范》GB50084-2001（2005年版）为自喷系统的设计依据。

《自动喷水灭火系统设计规范》中涉及边墙型喷头的条文主要有以下三条：（1）7.1.12条：边墙型标准喷头的最大保护跨度与间距，应符合下表的规定：（2）7.1.13条：边墙型扩展覆盖喷头的最大保护跨度、配水支管上的喷头间距、喷头与两侧端墙的距离，应按喷头工作压力下能够喷湿对面墙和邻近端墙距溅水盘 1.2m高度以下的墙面确定，且保护面积内的喷水强度应符合本规范表5.0.1的规定。
