数字电子技术试卷(1)一．填空（16）1．十进制数123的二进制数是 1111011 ；十六进制数是 7B 。
2．是8421BCD 码，其十进制为 861 。
3．逻辑代数的三种基本运算是 与 ， 或 和 非 。
4．三态门的工作状态是 0 ， 1 ， 高阻 。
5．描述触发器逻辑功能的方法有 真值表，逻辑图，逻辑表达式，卡诺图，波形图 。
6．施密特触发器的主要应用是 波形的整形 。
7．设4位D/A 转换器的满度输出电压位30伏，则输入数字量为1010时的输出模拟电压为 。
8．实现A/D 转换的主要方法有 ， ， 。
三．化简逻辑函数（14）1．用公式法化简--+++=A D DCE BD B A Y ，化为最简与或表达式。
解；D B A Y +=-2．用卡诺图化简∑∑=mdD C B A Y ），，，，（）＋，，，，（84210107653),,,(，化为最简与或表达式。
四．电路如图1所示，要求写出输出函数表达式，并说出其逻辑功能。
（15）解；C B A Y ⊕⊕=， C B A AB C )(1++=，全加器，Y 为和，1C 为进位。
五．触发器电路如图2（a ）,（b ）所示，⑴写出触发器的次态方程； ⑵对应给定波形画出Q 端波形（设初态Q ＝0）(15)解；（1）AQ Q Q n +=-+1，（2）、A Q n =+1六．试用触发器和门电路设计一个同步的五进制计数器。
（15）七．用集成电路定时器555所构成的自激多谐振荡器电路如图3所示，试画出V O ，V C 的工作波形，并求出振荡频率。
（15）数字电子技术试卷(2)二．填空（16）1．十进制数的二进制数是；十六进制数是。
2．逻辑代数中逻辑变量得取值为 0、1 。
3．组合逻辑电路的输出状态只与当前输入有关而与电路原状态无关。
4．三态门的输出有0、1、高阻，三种状态，当多个三态门的输出端连在一根总线上使用时，应注意只能有1个三态门被选通。
5．触发器的基本性质有有两个稳态，在触发信号作用下状态可相互转变，有记忆功能6．单稳态触发器的主要应用是延时。
课程设计任务书学生班级：学生姓名：学号设计名称：应用555定时器组成施密特触发器起止日期：指导教师：摘要施密特触发器是一种用途十分广泛的脉冲单元电路。
利用它所具有的电位触发特性，可以进行脉冲整形，把边沿不够规则的脉冲整形为边沿陡峭的矩形脉冲(图4)；通过它可以进行波形变换，把正弦波变换成矩形波；另一个重要用途就是进行信号幅度鉴别，只要信号幅度达到某一设定值，触发器就翻转，所以常称它为鉴幅器。
用施密特触发器还能组成多谐振荡器和单稳态触发器。
施密特触发器也有两个稳定状态，但与一般触发器不同的是，施密特触发器采用电位触发方式，其状态由输入信号电位维持；对于负向递减和正向递增两种不同变化方向的输入信号，施密特触发器有不同的阀值电压。
为此，同学们通过书籍查阅了解到有多种方法可以组成施密特触发器，然后通过比较各种方案后，用555定时器组成施密特触发器，并通过去实验室实验和老师的指导了解到⑴施密特触发器有两个稳定状态，其维持和转换完全取决于输入电压的大小。
⑵电压传输特性特殊，有两个不同的阈值电压（正向阈值电压和负向阈值电压。
⑶状态翻转时有正反馈过程，从而输出边沿陡峭的矩形脉冲关键词：施密特触发器，555定时器，阈值电压。
目录一：绪论 (4)二：555定时器组成施密特触发器2.1设计任务、要求及目的 (5)2.2 555定时器 (5)2.3 设计施密特触发器的方案 (7)2.4 主要参数 (8)2.5 制作原理图 (8)2.6制作PCB版 (9)2.6.1 制作步骤2.6.2 制作过程中遇到的问题、原因及解决办法三：结论 (10)四：参考文献 (11)五：附录 (11)绪论在数字电路或系统中，常常需要各种脉冲波形，例如时钟脉冲、控制过程的定时信号等。
这些脉冲波形的获得通常有两种方法：一种是利用脉冲信号产生器直接产生；另一种则是通过对已有信号进行变换，使之满足系统的要求。
本次课程设计是利用后一种方法产生脉冲波形，主要是以中规模集成电路555定时器为典型电路构成施密特触发器。
第一章1、（101.011）2=（5.375 ）102、（79）10=（1001111）23、（0110.1001）2=（ 6.9 ）164、（8F.FF）16=（ 10001111.11111111 ）25、（17）10=（11）166、（8F）16=（ 143 ）107、（250）10=（ 001001010000 ）8421BCD 8、（123）10=（234）79、（＋00110）2的原码、反码及补码 000110 000110 00011010、（－1101）2 的原码、反码及补码 11101 10010 10011 第二章1.逻辑函数的描述有多种，下面( )描述是唯一的。
A.逻辑函数表达式B.卡诺图C.逻辑图D.文字说明2、以下的说法中，（ A ）是正确的。
A一个逻辑函数全部最小项之和恒等于1B一个逻辑函数全部最小项之和恒等于0C一个逻辑函数全部最大项之积恒等于1D一个逻辑函数全部最小项之积恒等于13、写出下图所示电路的输出逻辑函数式A.B.C.D.4、将下面函数式化为最小项之和A.B.C.D.5.将下面函数式化为最大项之积6.用逻辑代数的基本公式和常用公式将下列逻辑函数式化为最简与或形式A.B.C.D.7.将下列具有无关项的逻辑函数化为最简与或形式A.Y=A+A'C'D'+A'CD'B.Y=A+DC.Y=A'+B'D'D.Y=A+C+D8、1001个“1”连续异或的结果是1 对9、已知A+B=A+C,则B=C 错10、函数Y连续取100次对偶，Y不变对第三章1、一个门电路的输出端所能连接的下一级同类门电路的个数称为该电路的（ C ）。
A输出特性 B输入特性 C扇出系数 D线与2、门电路的输出端可以实现线与功能的有（ A ）。
A OC门和OD门B OC门和TS门C OD门和TS门D TTL非门和OC门3、在数字逻辑电路中，场效应管主要工作在（ A ）和（）两个区域。
数字逻辑技术试卷-第6章一、填空题1.根据制作工艺的不同，集成555定时电路可分为 TTL 型 和 CMOS 型 两大类。

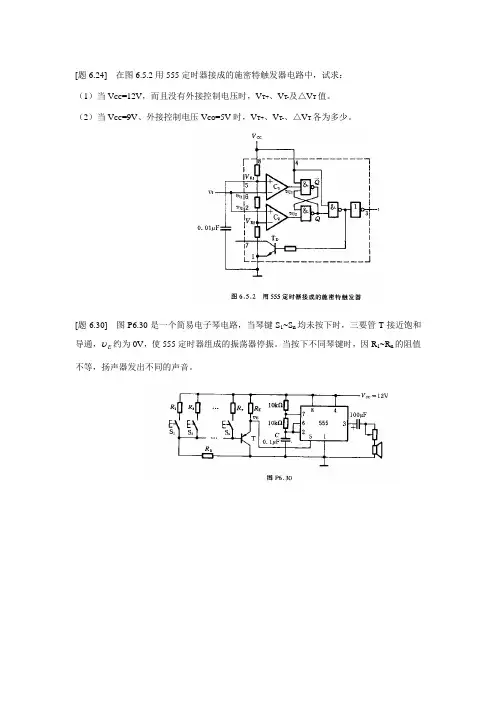

2.施密特触发器的固有性能指标是 V T+ 、 V T - 和 ΔV T 。
3.CMOS 精密单稳态触发器中，定时元件和可在 较大 范围内选择，定时时间t w 的范围为：取值 2kΩ~30kΩ ，取值 10pF ~10μF 。
4.555定时电路由 分压器 、 比较器 、 RS 触发器 、 放电开关管 以及 输出缓冲级 几部分组成。
5.由555构成的单稳态触发器对输入触发脉冲的要求是： t re <t w 。
6.TTL 型555定时电路中的C 1和C 2是 开环的电压比较器 ，C 1同相端的参考电压是 2V CC /3 ；C 2反相端的参考电压是 V CC /3 。
定时电路构成的多谐振荡器，其振荡周期为 T=0.7(R 1+2R 2)C ，输出脉冲宽8.555定时器可以构成施密特触发器，施密特触发器具有 回差 特性，主要用于脉冲波形的 变换 和 脉冲整形 。
555定时器还可以用作多谐振荡器和 单 稳态触发器。
9.555定时电路的最基本应用电路有： 单稳态触发器 、 施密特触发器 和多谐振荡器。
10.555定时电路构成的应用电路中，当电压控制端管脚5不用时，通常对地接 一个0.01μF 的电容 ,其作用是防止 干扰 。
二、判断题1.用555定时电路构成的多谐振荡器的占空比不能调节。
（ 错 ）2.对555定时器的管脚5外加控制电压后也不能改变其基准电压值。
（ 错 ）3.用555定时器构成的施密特触发器，其回差电压不可调节。
（ 错 ）4.单稳态触发器的暂稳态维持时间的长短只取决于电路本身的参数。
（ 对 ）5.单稳态触发器只有一个稳态，一个暂稳态。
（ 对 ） 6. 555电路的输出只能出现两个状态稳定的逻辑电平之一。
（ 对 ） 7.施密特触发器的作用就是利用其回差特性稳定电路。
