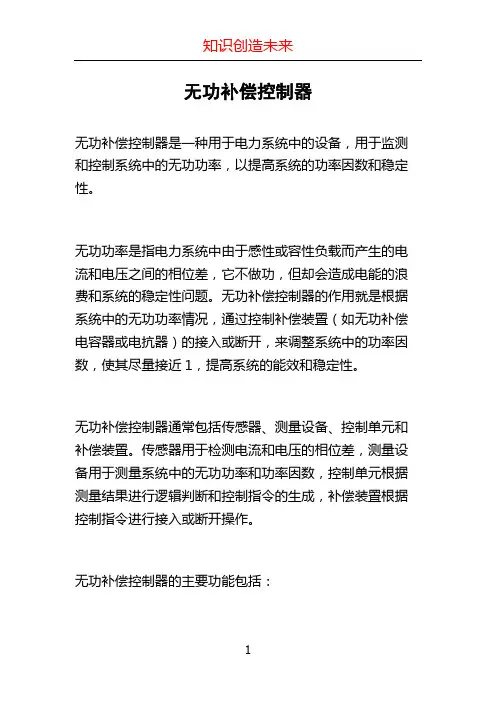

无功补偿控制器
无功补偿控制器是一种用于电力系统中的设备，用于监测和控制系统中的无功功率，以提高系统的功率因数和稳定性。
无功功率是指电力系统中由于感性或容性负载而产生的电流和电压之间的相位差，它不做功，但却会造成电能的浪费和系统的稳定性问题。
无功补偿控制器的作用就是根据系统中的无功功率情况，通过控制补偿装置（如无功补偿电容器或电抗器）的接入或断开，来调整系统中的功率因数，使其尽量接近1，提高系统的能效和稳定性。
无功补偿控制器通常包括传感器、测量设备、控制单元和补偿装置。
传感器用于检测电流和电压的相位差，测量设备用于测量系统中的无功功率和功率因数，控制单元根据测量结果进行逻辑判断和控制指令的生成，补偿装置根据控制指令进行接入或断开操作。
无功补偿控制器的主要功能包括：
1. 检测和测量系统中的无功功率和功率因数；
2. 根据测量结果判断并生成控制指令；
3. 控制补偿装置的接入和断开；
4. 监测补偿装置的运行状态和效果；
5. 提供通信接口，与其他系统进行数据交互和远程监控。
无功补偿控制器可以广泛应用于电力系统中的各种场景，如工业用电、电力输送和配电网等。
它能够有效地改善系统的功率因数和稳定性，降低能耗和电费支出，提高电能利用率和系统的可靠性。
低压无功补偿控制器的设计一、引言低压无功补偿是电力系统中的常见问题，随着电力负荷的变化，发生器的无功功率需求也会发生变化，如果无功功率无法得到恰当的补偿，会导致电力系统的功率因数降低，造成电网的无用功耗，影响电网的经济运行。
因此，在低压电力系统中引入无功补偿是非常必要的。
二、无功补偿控制器的功能无功补偿控制器的主要功能是通过监测电压和电流，控制电容器的开关，以达到恰当的补偿电网的无功功率。
一般控制器具备以下功能：1.定时补偿：根据运行时间，设定合适的补偿时间，可以提高无功补偿的效果。
2.电容器管理：监测电容器的运行状态，包括故障检测、电容器开关检测等功能，保证无功补偿装置的正常运行。
3.报警功能：当电容器发生故障或超过额定值时，控制器应能及时报警，以保证系统安全。
4.远程监控：应能配备远程监控功能，方便运维人员对系统进行监测和控制。
5.数据记录：能够记录电压、电流等重要参数，为后续分析和优化提供数据支持。
三、控制器的设计原则1.可靠性：控制器应具备高可靠性，能够稳定运行，避免故障导致无功补偿失效。
2.灵活性：控制器应能适应不同电力系统的需求，具备可调参数和灵活的控制方式。
3.精度：控制器应具备高精度的电压和电流监测能力，使得补偿效果更加准确。
4.互联性：控制器应能与其他设备进行联动，实现系统的整体控制和优化运行。
5.经济性：控制器应能提供高性价比的解决方案，减少系统的运行成本。
6.易用性：控制器的操作界面应简洁明了，易于操作和维护。
四、控制器的硬件设计1.电压和电流采样电路：设计合适的采样电路，将电压和电流转换为数字信号，方便后续处理和控制。
2.处理器和控制芯片：采用高性能的处理器和控制芯片，具备高速计算和多任务处理能力。
3.通信接口：控制器应设有适当的通信接口，方便与上位机进行数据交互和控制。
4.电源管理电路：设计稳定可靠的电源管理电路，保证控制器的正常运行。
5.报警器和显示器：设备适当的报警器和显示器，用于显示报警信息和系统状态。
智能无功补偿控制器使用说明一、智能无功补偿控制器的组成和工作原理1.监测单元：用于监测电网的功率因数和电压电流等参数。
它采集电网的功率因数信号，并将信号传输给控制单元。
2.控制单元：根据电网的功率因数和设定值之间的差异，对无功补偿设备进行控制。
当电网功率因数低于设定值时，控制单元会向执行单元发送控制信号，使无功补偿设备自动投入。
3.执行单元：根据控制单元的指令，调整无功补偿设备的容量大小。
它可以控制补偿电容器的投切和接触器的合切，来实现对电网无功功率的补偿。
1.监测电网的功率因数和电压电流等参数。
2.将监测到的功率因数信号传输给控制单元。
3.控制单元与执行单元交互，根据设定值和实际值之间的差异来控制无功补偿设备。
4.执行单元根据控制单元的指令，调整无功补偿设备的容量大小，以实现对电网无功功率的补偿。
二、智能无功补偿控制器的使用方法1.安装控制器：将控制器安装在电力系统的补偿设备箱内，与电网进行连接。
2.设置参数：使用该控制器的管理软件，将控制器与电网连接的参数进行设置，包括电压值、容量大小和设定功率因数等。
3.启动控制器：通过控制器的开关，手动或自动启动智能无功补偿控制器。
4.监测电网参数：控制器会自动监测电网的功率因数和电压电流等参数，并将数据传输给控制单元。
5.设定无功补偿：根据电网的实际功率因数和设定的功率因数之间的差异，控制单元会向执行单元发送控制信号，以调整无功补偿设备的容量大小，来实现对电网无功功率的补偿。
6.显示设备状态：通过控制器的显示屏，可以查看无功补偿设备的投入状态、功率因数和电流等信息。
7.停止补偿：当电网的功率因数达到设定值或不需要无功补偿时，可以手动或自动停止智能无功补偿控制器的工作。
三、智能无功补偿控制器的注意事项1.安全操作：在进行控制器的安装、设置和启动过程中，要注意遵守相关的操作规程和安全指南，确保操作的安全可靠。
2.定期维护：智能无功补偿控制器需要定期进行维护和检查，以确保其正常工作。
无功补偿控制器及动态补偿装置工作原理1.无功补偿控制器的目标是维持电网的功率因数在良好范围内，并最大限度地减少无功功率的损耗。
为实现这个目标，控制器通过检测电网的功率因数来判断是否需要进行无功补偿以及补偿的大小。
当电网的功率因数低于设定值时，控制器发出指令，启动无功补偿装置，将电网中的无功功率与之相等的有功功率引入电网，从而提高功率因数。
2.无功补偿控制器采用了先进的电力电子技术，通过与无功补偿装置的通信以及对电网的监测，实现对电网无功功率的精确控制。
控制器通过测量电网的电压和电流来计算出电网的功率因数，并与设定值进行比较。
当功率因数偏离设定值时，控制器发出相应的指令，控制无功补偿装置进行补偿。
3.在电力系统中，无功补偿控制器还可通过调节无功功率的大小和相位来实现更精确的无功补偿。
控制器可以根据电网的需求和运行状态，调整无功补偿装置的输出功率，并确保无功功率的补偿与电网的负荷变化相匹配。
此外，控制器还可以通过改变无功补偿装置的输出电流相位角来实现无功功率的引入或者吸收，以进一步控制电网的功率因数。
4.无功补偿控制器在工作过程中还需要考虑到电网的稳定性和可靠性。
当电网的频率和电压发生波动时，控制器应具备相应的保护机制，及时判断是否需要调整无功补偿装置的补偿策略，并采取相应措施以保证电网的稳定运行。
动态补偿装置工作原理：动态补偿装置是无功补偿的一种重要技术手段，其工作原理主要包括以下几个方面：1.动态补偿装置通过实时检测电网的无功功率和功率因数，并与设定值进行比较，来判断是否需要进行无功补偿。
当电网的无功功率超过设定值时，动态补偿装置通过控制器发出指令，启动相应的无功补偿设备，并将其输出与电网中的无功功率相抵消，从而实现无功功率的补偿。
2.动态补偿装置采用了高速开关技术，通过将无功功率与之相等的有功功率引入电网，在实时响应电网无功功率的变化，快速调整补偿功率和补偿相位，以满足电网的补偿要求。
3.动态补偿装置还可以实现对电网的谐波抑制和电压调节。
无功补偿控制器原理
嘿，朋友们！今天咱来聊聊无功补偿控制器原理，这玩意儿可神奇啦！
你想想看，电就像水流一样，在电线里跑来跑去。
有时候呢，电流就像个调皮的孩子，不太听话，会造成一些问题。
无功补偿控制器啊，就像是个聪明的小管家，来帮我们管管这些电流。
它是怎么工作的呢？简单来说，它能检测到电路中的无功功率情况。
无功功率是什么呢？嗯，就好比你去搬东西，虽然出了力，但是东西没移动多远，这部分力就有点浪费啦。
在电路里也是一样，无功功率多了可不好。
这时候无功补偿控制器就出马啦！它就像个机灵的小卫士，一旦发现无功功率不对劲，马上指挥那些补偿装置行动起来。
这些补偿装置就像是一群小助手，赶紧去把无功功率给调整好。
你说这神奇不神奇？就好像有一双眼睛时刻盯着电路，一有风吹草动，马上采取行动。
而且啊，这个小管家还特别靠谱。
它能非常精准地进行控制，不会乱指挥。
不然的话，那不就乱套啦！
咱再打个比方，无功补偿控制器就像是一个乐队的指挥家。
乐队里各种乐器都有自己的声音，如果没有指挥家来协调，那奏出来的曲子肯定乱七八糟的。
但有了指挥家，就能让各种乐器和谐地演奏出美妙的音乐。
它在很多地方都大显身手呢！工厂里、大楼里，到处都有它的身影。
没有它，电可就没那么听话咯！
所以啊，可别小瞧了这个小小的无功补偿控制器。
它虽然不大，但是作用可大着呢！它就像一个默默守护电路的小英雄，让我们的用电更加稳定、可靠。
总之，无功补偿控制器原理虽然有点复杂，但是咱这么一解释，是不是感觉也没那么难理解啦？它就是为了让电更好地为我们服务，让我们的生活更加便利呀！。

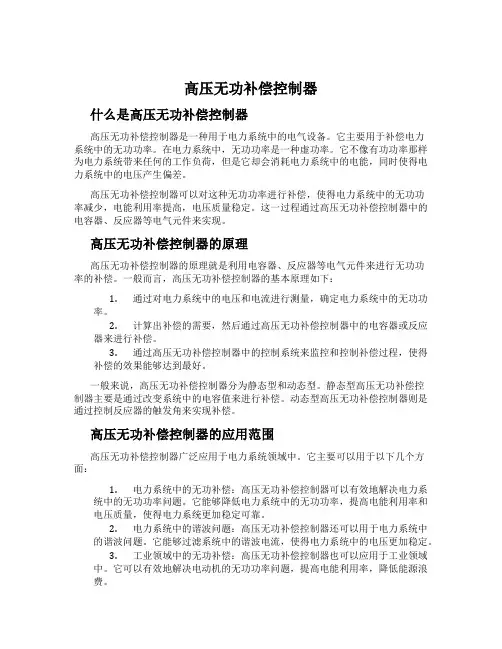

高压无功补偿控制器什么是高压无功补偿控制器高压无功补偿控制器是一种用于电力系统中的电气设备。
它主要用于补偿电力系统中的无功功率。
在电力系统中，无功功率是一种虚功率。
它不像有功功率那样为电力系统带来任何的工作负荷，但是它却会消耗电力系统中的电能，同时使得电力系统中的电压产生偏差。
高压无功补偿控制器可以对这种无功功率进行补偿，使得电力系统中的无功功率减少，电能利用率提高，电压质量稳定。
这一过程通过高压无功补偿控制器中的电容器、反应器等电气元件来实现。
高压无功补偿控制器的原理高压无功补偿控制器的原理就是利用电容器、反应器等电气元件来进行无功功率的补偿。
一般而言，高压无功补偿控制器的基本原理如下：1.通过对电力系统中的电压和电流进行测量，确定电力系统中的无功功率。
2.计算出补偿的需要，然后通过高压无功补偿控制器中的电容器或反应器来进行补偿。
3.通过高压无功补偿控制器中的控制系统来监控和控制补偿过程，使得补偿的效果能够达到最好。
一般来说，高压无功补偿控制器分为静态型和动态型。
静态型高压无功补偿控制器主要是通过改变系统中的电容值来进行补偿。
动态型高压无功补偿控制器则是通过控制反应器的触发角来实现补偿。
高压无功补偿控制器的应用范围高压无功补偿控制器广泛应用于电力系统领域中。
它主要可以用于以下几个方面：1.电力系统中的无功补偿：高压无功补偿控制器可以有效地解决电力系统中的无功功率问题。
它能够降低电力系统中的无功功率，提高电能利用率和电压质量，使得电力系统更加稳定可靠。
2.电力系统中的谐波问题：高压无功补偿控制器还可以用于电力系统中的谐波问题。
它能够过滤系统中的谐波电流，使得电力系统中的电压更加稳定。
3.工业领域中的无功补偿：高压无功补偿控制器也可以应用于工业领域中。
它可以有效地解决电动机的无功功率问题，提高电能利用率，降低能源浪费。
需要注意的问题在使用高压无功补偿控制器的过程中，需要注意一些问题。
以下是一些需要特别关注的问题：1.控制器的可靠性：高压无功补偿控制器是电力系统中的重要设备，需要保证其可靠性。
zt830fb低压无功补偿控制器说明书
尊敬的用户：
感谢您对zt830fb低压无功补偿控制器的关注。
以下是有关该产品的简要说明：
1.产品介绍：
zt830fb低压无功补偿控制器是一种用于低压电力系统的无功补偿装置，旨在提高电力系统的功率因数并降低无功功率损耗。
2.主要特点：
该控制器具有高精度的无功功率测量和补偿功能，可根据系统需求自动调整补偿电容器的投入和退出。
采用先进的数字化控制技术，具有稳定可靠的性能。
设备具备过压、欠压、过流、过温等多重保护功能，确保系统的安全运行。
3.技术规格：
输入电压范围：220V-380V（可根据实际需求定制）
额定频率：50Hz/60Hz
精度：±1%
额定电流：根据系统需求定制
4.安装和操作：
请在安装前确保断开电源，并由专业人员进行安装和调试。
操作简便，可通过触摸屏或按钮进行参数设置和监控。
以上是对zt830fb低压无功补偿控制器的简要说明。
如需更详细的技术参数和操作手册，请联系我们的客服人员或访问我们的官方网站。
祝您工作顺利！。
无功补偿控制器的选型什么是无功补偿控制器？无功补偿控制器是一种用于控制电力系统中的无功功率的电器设备。
它可以补偿电力系统中产生的无功功率，以便更有效地利用电力系统的能源，并增加电力系统的电能功率因数。
在现代电力系统中，无功补偿控制器得到广泛使用，因为它可以提高电力质量、降低电力消耗、降低成本、提高效率，其作用至关重要。
无功补偿控制器的选型选型是对无功补偿控制器的功率和控制模式进行选择的过程。
选择正确型号的无功补偿控制器是确保电气系统正常运行的重要步骤。
下面我们来讨论无功补偿控制器的选型标准。
额定电压在选择无功补偿控制器时，首先需要确定其所需的额定电压。
在选择无功补偿控制器前，必须计算并确定整个电力系统的电压、电流和功率因数。
根据所计算的电力需求，可以确认所需的无功补偿容量，这对于选择无功补偿控制器的额定电压至关重要。
额定容量在确认无功补偿控制器的额定电压后，需要确定其额定容量。
无功补偿控制器的额定容量通常以千乏（kVAR）为单位表示，用于补齐电力系统中的无功功率。
为确保选用的无功补偿控制器符合容量要求，需要在计算负载和功率因数时，应用电力传输方程。
控制模式无功补偿控制器有三种常见的控制模式，在选择控制模式时，需要考虑到电源和负载之间的距离和类型，以及所需的稳定性和控制要求。
控制模式包括：1.单独控制模式单独控制模式是最常见的模式，无功补偿控制器只控制一个负载。
2.联合控制模式联合控制模式允许无功补偿控制器同时控制多个负载。
通过这种方式，可以确保对多个负载进行反应，从而使电力系统平衡。
3.自适应控制模式自适应控制模式是一种智能型控制模式，可以根据电力系统当前的负载和功率因数水平，自动调整无功补偿控制器的容量。
其他要素虽然选择额定电压、额定容量和控制模式是选择无功补偿控制器时最重要的标准，但还有许多其他要素要考虑，包括：1.生产商和销售商的信誉度和质量保证2.适用的行业和应用领域3.可用性和可靠性4.可操作性和易用性5.确保符合安全标准和法规6.可维护性和维修服务结论总而言之，在选择无功补偿控制器时，需要根据电气系统的具体要求正确选配额定电压、额定容量和控制模式，同时还要考虑品牌信誉度、可用性、可维护性和其他因素。
低压无功补偿控制器说明书摘要：I.控制器概述A.产品简介B.执行标准C.用途和范围D.产品型号规格II.主要技术参数指标A.运行环境B.系统平台C.模拟量（6 路：3 电压、3 电流）D.开关量（8 路）E.频率F.补偿容量III.控制器的功能A.实时监测B.数据采集C.无功补偿D.谐波分析E.故障报警F.配电综合监测IV.安装与维护A.安装要求B.接线方式C.调试方法D.维护保养V.控制器操作说明A.开关机操作B.参数设置C.数据查看D.报警处理VI.注意事项A.使用注意事项B.安全注意事项正文：低压无功补偿控制器说明书I.控制器概述低压无功补偿控制器是一款用于配电网中的新型设备，具有实时监测、数据采集、无功补偿、谐波分析、故障报警和配电综合监测等功能。
该控制器采用32 位arm 为核心，可广泛应用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。
A.产品简介低压无功补偿控制器集实时数据采集、通讯、无功补偿、谐波分析、故障报警、配电综合监测等功能于一体，为配电网的稳定运行提供有效保障。
B.执行标准本控制器遵循相关国家标准和行业标准进行设计和生产。
C.用途和范围适用于0.4kv、三相四线制配电网的综合监测及无功补偿控制。
D.产品型号规格根据不同需求，提供多种型号和规格的控制器供用户选择。
II.主要技术参数指标A.运行环境控制器能在-25～55 的环境温度下正常工作，适应79.5kpa～106kpa 的大气压力和2000 米的海拔高度。
相对湿度为5%～95%。
B.系统平台控制器采用32 位arm 处理器，具有较高的稳定性和可靠性。
C.模拟量（6 路：3 电压、3 电流）控制器能同时测量3 路电压和3 路电流，实时监测电网运行状态。
D.开关量（8 路）控制器具有8 路开关量输入，用于监测各种报警信号。
E.频率控制器能实时监测电网频率，确保电网稳定运行。
F.补偿容量根据用户需求，提供多种补偿容量供选择。
无功补偿控制器的功能1.无功功率补偿能力：无功补偿控制器可以根据电网无功功率的变化情况，动态调节无功补偿电容器组的补偿能力。
当电网无功功率较大时，控制器会自动增加无功补偿电容器的投入，以提供足够的无功功率补偿，减少电网的无功功率，提高电网的功率因数。
相反，当电网无功功率较小时，控制器会自动减少无功补偿电容器的投入，以防止过补偿而导致电网的功率因数过高。
2.功率因数调节：无功补偿控制器通过监测电网的功率因数，并根据设定值来对电网的功率因数进行调节。
当电网的功率因数低于设定值时，控制器会自动增加无功补偿电容器的投入，提高电网的功率因数；反之，当功率因数高于设定值时，控制器会自动减少无功补偿电容器的投入，以维持电网的功率因数在设定范围内。
3.电压调节：无功补偿控制器通过监测电网的电压，并根据设定值来对电网的电压进行调节。
当电网的电压低于设定值时，控制器会自动增加无功补偿电容器的投入，提高电网的电压；反之，当电压高于设定值时，控制器会自动减少无功补偿电容器的投入，以维持电网的电压在设定范围内。
4.电网稳定性提升：通过减少电网的无功功率，提高电网的功率因数和电压，无功补偿控制器可以有效提升电网的稳定性。
当电网无功功率过大时，会导致电网电压的波动和振荡，甚至引发电网的不稳定运行。
而通过合理补偿电网的无功功率，可以减少电网的振荡，提高电网稳定性。
5.节约电能：无功补偿控制器可以根据电网的需求，自动调节无功补偿电容器的投入，以提供最合适的无功功率补偿。
当电网的无功功率需求较小时，控制器会减少无功补偿电容器的投入，以降低电网的无功功率损耗，从而节约电能。
6.故障保护：无功补偿控制器可以监测电网的工作状态，并及时发现电网中的故障情况。
当电网出现故障时，控制器会自动停止或调整无功补偿电容器的投入，以保护电网设备的安全运行。
总之，无功补偿控制器在电力系统中起着重要的作用，通过动态调节无功补偿电容器的投入，实现对电网的无功功率补偿和调节，提高电网的功率因数、电压稳定性，并节约电能。
无功补偿控制器不工作原理
无功补偿控制器的工作原理是通过检测系统的功率因数，并根据测量的结果来控制无功功率的产生和消耗，从而达到调节功率因数的目的。
当系统的功率因数低于设定的目标值时，无功补偿控制器会通过控制电容器的接入或断开，来实现无功功率的补偿。
具体来说，当功率因数低于设定的目标值时，无功补偿控制器会使电容器接入系统，从而提供无功功率补偿，从而增加系统的功率因数。
而当功率因数高于设定值时，控制器会使电容器断开系统，从而减小无功功率的产生，提高功率因数。
无功补偿控制器的核心是测量和判断。
它通过测量电流、电压和功率因数等参数来获取系统的功率因数，并将这些信息输入到控制器中。
控制器会根据测量结果与设定值进行比较，并根据比较结果采取相应的控制策略。
此外，无功补偿控制器还可以通过调节电容器的容量来实现更精细的功率因数控制。
当需求的功率因数在不同负荷下有变化时，控制器可以根据负荷情况自动调节电容器的容量，以适应不同的工作条件。
总的来说，无功补偿控制器通过测量和判断系统的功率因数，并根据需要控制电容器的接入或断开，从而实现对功率因数的调节和控制。
它可以提高电力系统的功率因数，提高能源利用效率，同时也可以减少系统中的无功损耗，并且提高系统的稳定性和可靠性。
低压无功补偿控制器说明书一、产品概述低压无功补偿控制器是一种智能化的电力电子设备，主要用于低压配电网的无功补偿。
该控制器能够自动检测电网中的无功功率，并采取相应的补偿措施，提高电力系统的功率因数，降低线路损耗，改善电能质量。
二、适用范围本控制器适用于工业、商业和居民用电等低压配电网的无功补偿，尤其适用于负载变化较大、功率因数要求较高的场合。
三、功能特点1.自动检测电网中的无功功率，进行实时补偿。
2.可以通过手动或自动模式进行补偿电容器组的投切。
3.具有过压、欠压、过流等保护功能，确保设备安全。
4.可与智能电表、电力监控系统等设备进行通信，实现远程监控和控制。
5.安装简便，维护方便。
四、技术参数1.工作电压：AC 220V/380V。
2.额定电流：100A/200A/400A。
3.补偿容量：5kvar/10kvar/20kvar/40kvar。
4.补偿方式：三相/单相补偿可选。
5.响应时间：≤20ms。
6.防护等级：IP20。
7.工作环境温度：-20℃~+60℃。
五、安装使用1.根据实际情况选择合适的安装位置，确保控制器工作环境良好，无强烈震动和磁场干扰。
2.连接控制器与电容器组时，应按照接线图正确接线，并确保接触良好。
3.控制器应与电源和负载保持一定的距离，避免相互干扰。
4.在安装和接线前，请务必断开电源。
5.使用前应仔细阅读使用说明书，了解控制器的功能和操作方法。
6.控制器应定期进行维护和检查，确保其正常工作。
六、常见问题与排除1.控制器不工作：检查电源是否正常，接线是否牢固，保险丝是否熔断等。
如有问题，请及时处理或联系专业技术人员进行维修。
2.控制器误动作：检查负载是否平衡，线路是否存在谐波干扰，传感器是否正常等。
如有问题，应采取相应措施进行排除。
3.控制器显示异常：检查显示器是否正常，接线是否接触良好等。
如有问题，应及时更换损坏的部件或联系专业技术人员进行维修。
4.控制器过热：在高温环境下长时间工作可能导致控制器过热，需采取通风散热等措施防止过热。
无功补偿控制器无功补偿控制器是一种用于电力系统中的装置，用于控制和调节电力系统中的无功功率。
无功功率是指在交流电路中通过电容器或电感器而产生的功率。
无功补偿控制器通过调节电容器或电感器的接入与断开，以达到调整电力系统中的无功功率的目的。
无功补偿控制器在电力系统中起着重要的作用。
它能够实时监测电力系统中的无功功率，根据实际需要进行调节。
当电力系统中的无功功率过多或过少时，无功补偿控制器可以根据系统的需要自动接入或断开电容器或电感器，以实现对无功功率的补偿。
无功补偿控制器的主要功能是使电力系统中的无功功率达到平衡，从而提高电力系统的功率因数。
功率因数是指有用功率与总功率之比，是衡量电力系统能效的重要指标之一。
无功补偿控制器的使用可以有效提高电力系统的功率因数，减少电力系统中的无效功率，提高系统的效率。
同时，无功补偿控制器还可以预防电力系统中由于无功功率不平衡而引发的电力故障，保障电力系统的安全稳定运行。
在无功补偿控制器中，电容器和电感器起着重要的作用。
电容器可以存储电荷，并在需要时释放电荷，从而补偿电力系统中的无功功率。
电感器可以根据需要产生电感，从而补偿电力系统中的无功功率。
通过控制电容器和电感器的接入与断开，无功补偿控制器可以实现对电力系统中的无功功率的控制和调节。
无功补偿控制器的设计和应用需要考虑电力系统的实际情况和需求。
在设计无功补偿控制器时，需要考虑电力系统的负载变化、电力系统的功率因数目标等因素，以确定无功补偿控制器的容量和参数。
在应用无功补偿控制器时，需要定期对无功补偿控制器进行检测和维护，以确保其正常运行。
总之，无功补偿控制器是一种用于控制和调节电力系统中的无功功率的装置。
它通过控制电容器和电感器的接入与断开，实现对电力系统中的无功功率的控制和调节。
无功补偿控制器可以提高电力系统的功率因数，减少无效功率，提高系统的效率，并保障电力系统的安全稳定运行。
无功补偿四象限控制器用途无功补偿四象限控制器，这东西听起来是不是有点高大上？其实啊，它就像一个特别聪明的小管家，在电力系统这个大家庭里发挥着超级重要的作用呢。
咱们先来说说电力系统吧，就好比一个大工厂，里面有各种各样的机器设备在运转。
有些设备啊，就像调皮的小孩子，不仅消耗有功功率（这就像是真正干活的力量），还会消耗无功功率（可以理解成一种辅助干活的力量，但又不直接干活）。
无功功率要是太多或者太少，就像这个大工厂里的物流环节出了问题，东西送不到该去的地方，整个工厂的运转就不顺畅啦。
这时候无功补偿四象限控制器就闪亮登场了。
它能准确地知道这个电力系统里无功功率是多了还是少了，多的时候呢，就像仓库里货物堆得太多了，它就赶紧想办法把多余的无功功率处理掉；少的时候呢，就像仓库缺货了，它就补充上去。
这就像是一个非常有经验的仓库管理员，总能让货物的数量刚刚好。
那这个控制器为什么叫四象限呢？这就有点像数学里的坐标轴，有四个象限。
它能从四个不同的方向来处理无功功率，不管无功功率是从哪儿来的，要到哪儿去，它都能管得妥妥当当。
这就好比一个交通警察，不管车辆是从哪个方向来，要往哪个方向去，他都能指挥得井井有条，让整个交通秩序井然。
从实际的好处来说，无功补偿四象限控制器能够让电力系统更加稳定。
比如说咱们家里的电器吧，如果电力系统不稳定，电器就像在风浪里的小船，一会儿正常工作，一会儿出问题。
有了这个控制器呢，就像给小船加上了稳定器，不管外面的风浪怎么大（电力系统怎么波动），电器都能正常工作。
这对我们日常生活的影响可不小啊，你想想看，要是冰箱因为电力不稳定老是出问题，里面的食物不就坏了嘛；电视要是老闪屏，看个节目都不安生。
再从节能的角度来看，这个控制器就像一个省钱小能手。
如果无功功率没有得到很好的控制，就像水流到处乱淌，白白浪费了能量。
而这个控制器呢，把无功功率管理得好好的，就像把水流都引入了正确的渠道，没有浪费，这就节省了能源，就好比我们节约用水一样，积少成多，对整个社会的能源节约可是做出了大贡献呢。
智能无功功率补偿控制器的工作原理智能无功功率补偿控制器，这名字听起来就有点复杂，其实它的工作原理说白了就是为了让我们的电力系统更有效率。
就好比你在厨房里做饭，水开了，锅里却没东西，白白浪费了火力，难受吧？这无功功率就像是锅里的空气，它存在但不做实事，造成电力的浪费。
无功功率在电力系统中占据的地位就像是那种常常让你抓狂的邻居，没什么实质贡献，但又无处不在。
咱们先来了解一下无功功率，顾名思义，它不直接做功，但却跟有功功率相辅相成。
就像一个团队里，有的人埋头苦干，有的人负责捣鼓气氛，缺一不可。
没有了无功功率，电流就无法顺畅流动，这就像你缺少了好朋友，生活显得无趣而单调。
智能无功功率补偿控制器的登场就像是天上掉下来的救星。
它的主要任务就是管理这些无功功率，让它们乖乖地回到正轨，帮忙提高电力的使用效率。
这个控制器到底怎么工作的呢？想象一下你开车，前方有个信号灯。
它会根据红绿灯的变化来决定你的行驶路线。
智能无功功率补偿控制器也是类似的，它实时监测电力系统的状态，像个细心的“交通警察”，确保无功功率不再横冲直撞。
要是发现无功功率过多，它就会自动启动补偿机制，像给电流穿上紧身衣，让它们变得更加“精干”。
这不，能量损失就大大减少了，真是双赢的局面。
智能无功功率补偿控制器的“聪明”之处在于，它可以根据不同的负载情况进行调整。
就像你参加聚会，身边的朋友越多，你的衣服可能就得换得频繁。
这个控制器根据电网负荷的变化，动态调整补偿方案，让电力的运行更加灵活。
就算是那种变化无常的电力需求，它也能轻松应对，真是个高效的小能手。
再说了，这玩意儿不仅能提高电力的使用效率，还能延长设备的寿命。
想想看，你每天开车跑长途，车子肯定会磨损得快。
如果有个好保养的师傅定期检查，车子自然能跑得更久。
智能无功功率补偿控制器就像个电力系统的保养师，帮助设备降低故障率，让设备保持“年轻态”。
这下，企业的运营成本就能大大降低，利润自然也跟着水涨船高。
咱们还得提一下环保这事儿。
无功补偿控制器1. 简介无功补偿控制器是一种用于电力系统中的设备，主要用于控制和调节系统中的无功功率流。
它通过监测系统中的功率因数，并根据需要进行补偿，从而维持系统的稳定运行。
在现代电力系统中，无功补偿控制器扮演着非常重要的角色，能够提高系统的功率因素，减少无功功率的流动，改善电网质量。
2. 无功补偿控制器的原理无功补偿控制器的工作原理主要基于功率因数的计算和补偿。
功率因数是指真实功率与视在功率的比值，它反映了系统中有用功率和无用功率（无功功率）之间的关系。
当系统的功率因数低于1时，说明系统中存在大量的无功功率流动，导致能源的浪费和电网质量的下降。
无功补偿控制器通过测量系统中的功率因数，并根据设定值进行补偿。
它可以通过两种方式进行补偿：容性补偿和感性补偿。
容性补偿主要是通过添加电容器来提高功率因数，而感性补偿则是通过添加电感器来进行补偿。
通过控制无功补偿控制器中的电容器和电感器的开关状态和容量，可以实现对系统无功功率的补偿。
3. 无功补偿控制器的应用无功补偿控制器广泛应用于诸如电力系统、工业生产、商业建筑等领域。
以下是无功补偿控制器的几个常见应用场景：3.1 电力系统在电力系统中，无功补偿控制器被用于提高系统的功率因数，减少无功功率的流动。
通过补偿电容或电感，无功补偿控制器能够控制系统中的无功功率，并将其控制在一定的范围内，从而提高系统的稳定性和效率。
3.2 工业生产在工业生产中，许多设备和机器需要大量的无功功率来运行，这可能导致无功功率的积累和电网质量的下降。
无功补偿控制器可以在工业生产中使用，通过补偿无功功率，减少能量的浪费，提高工业生产的效率。
3.3 商业建筑商业建筑中通常有大量的电器设备和照明设施，这些设备和设施可能导致无功功率的积累。
无功补偿控制器可以用于商业建筑，通过补偿无功功率，改善电网质量，减少能源的浪费，提高商业建筑的能效。
4. 无功补偿控制器的优势无功补偿控制器具有以下几个优势：•提高功率因数：通过补偿无功功率，无功补偿控制器可以提高系统的功率因数，减少无功功率的流动，提高电网质量。
无功补偿控制器
产品概述
JKWZ-200无功补偿与配电监测控制器(以下简称控制器) ,具有无功补偿、数据采集、通讯等功能，适用于交流50Hz、0.4kV低压配电系统的监测及无功补偿控制，以达到最大限度的节能降耗、提高电网质量的目的，该产品经过十多年的持续改进应用，有近万只的连续运行，产品稳定可靠。
1. 数以电压、功率因数、无功功率等综合判定条件投切电容，无投切振荡，无投切呆区，具有控制精度高，装置补偿效果好。
ＪＫＷＺ无功补偿控制器
2. 多种投切模式，共补、分补、混合补偿多达12路6种组合。
3. 支持短信模式，短信息和手机兼容，可以使用手机直接查看或设置参数。
4. 中文液晶显示，界面友好。
可分相分级对三相不平衡的配电系统无功进行精确补偿。
5. 具有过压、欠压，并能故障闭锁，保护补偿装置；控制器数据可通过485通讯上传至主控室，便于管理。
6. 控制器对外联系的部分均采用多种信号隔离措施---如电磁隔离、光电隔离等，以提高控制器的抗干扰能力。
7. 自适应频率算法，输入信号在45-55Hz之间变化，均可实现正常数据采集功能。
相位自动识别，接线简单。
8. 器具有功耗低、安装方便、匹配方式灵活多样、适应多种运行环境等特点。
9. 路板采用多层表面贴装技术，减少了电路体积，减少发热，提高了控制器的可靠性。
10. 控制器采用整体面板、封闭机箱，强弱电严格分开，同时在软件设计上也采取相应的抗干扰措施，控制器的抗干扰能力大大提高，对外的电磁辐射也满足相关标准。
11. 在采样回路中，选用高精度、高稳定的16位AD模数转换器件,保证正常运行的高精度,避免因环境改变或长期运行而造成采样误差增大。
12. 自主开发，技术支持完善。
设计要求
要实现精确的无功补偿就必须对无功电流进行准确的测量。
因为电压的变化范围较小，因此对电压的测量精度要求不高，通常有1%的测量精度就足够了。
通常的情况下，不测量电压也可以实现很好的无功补偿控制，对电压的测量主要是为了实现过压、欠压、以及缺相等保护功能。
无功补偿控制器
对电流的测量灵敏度要求要高一些。
对于使用8位单片机的低档控制器，测量灵敏度要达到1%以上。
注意这里强调的是“测量灵敏度”而不是“测量精度”，1%的电流测量灵敏度即相当于可以区分1%的电流变化，例如电流互感器的一次电流为500A，则意味着可以区分从100A到105A的电流变化，并不要求100A的电流测量值绝对准确。
对于使用DSP或32位单片机的高档控制器，测量灵敏度要达到0.1%
以上，否则就谈不到高档了。
同样的道理，测量的灵敏度要达到0.1%，意味着测量值应该有4位有效数字，但同样并不要求绝对准确。
对无功补偿控制器要求0.1%的测量精度是不现实的，也没有实际意义。
但是控制器的测量值最好能在现场进行校正。
对功率因数测量的灵敏度最好要达到0.001。
准确地说，应该是对相位差的测量要求，因为测量无功功率并不需要使用功率因数值。
这里要强调一点，对无功电流的计算应该使用Iq=I×sinφ的公式来进行计算，而sinφ的值应该根据相位差的值直接进行计算，不能使用sinφ=(1-cosφ2)1/2的公式计算，否则当相位差在0度附近时，cosφ的微小变化会导致sinφ的很大变化，导致sinφ的值误差太大。
例如cosφ=0.99时，对应的相位差是8.1度，对应的sinφ值为0.14，意味着0—0.14之间其他sinφ值检测不到。
对相位差的测量要求达到整个-180—+180度范围。
有一些控制器具有电流互感器接反的自动识别功能，这种控制器以有功必须为正值来判断互感器的正反，相当于-90—+90度范围，这就可能以下的问题：
（1）当负荷处于发电状态时会出现检测错误。
（2）当负荷为纯电感或纯电容时，由于有功电流约等于零，可能会将电感误判断为电容或者将电容误判断为电感。
而负荷为纯电容的状态经常会出现，例如负荷为单一大负荷而负荷停机时，无功补偿电容
器尚在运行，于是变压器二次电流就变为纯电容电流，如果将这个电流误判为电感电流，控制器就会继续投入电容器，直至将所有的电容器全部投入运行，造成严重的过补偿现象。
显示器的选择
最常用的显示器件就是LED数码管，LED数码管价格低廉、可靠性高。
最好使用多位组合的LED数码管，这样可以大量减少线路板连线并且减少焊接安装工作量。
很多人比较热衷于使用液晶显示器，液晶显示器可以显示汉字，在有照明的情况下也比较省电，但是液晶显示器的最大问题是低温性能不好，通常在-10℃以下不能正常显示。
所以除非能够确定控制器的使用环境温度在-10℃以上，否则不要使用液晶显示器。
参数设定功能
对于以无功电流或无功功率为依据进行控制的无功补偿控制器，参数设定功能是必备的。
在控制器制造的时候，电容器的额定容量，电流互感器的变比等参数无法事先确定，只能根据无功补偿装置的实际情况及现场情况进行设定，因此控制器必须具备参数设定功能。
设定的参数应保证不会因掉电而丢失。
最直接的保存设定参数的方法就是使用EEPROM器件，如
24C02等。
有一些单片机具有片内EEPROM，这样就可以减少外围器件数量。
还有一些单片机具有在应用编程功能，也就是说，可以在程序运行过程中修改片内FLASH程序存储器的内容。
对于这类单片机也可以将设定参数保存在FLASH程序存储器中，不过在应用编程的程序设计比较复杂一些。
保护功能设计
电容器的过载无非是由于电压过高或者是谐波过大而引起，因此在控制器中设计过电压保护功能是必要的。
在能力允许的情况下，应该在控制器中设计电压谐波检测功能，因为导致电容器谐波过载的根本原因是电压畸变，检测电压谐波就可以实现对电容器的谐波过载保护。
有了过电压保护和谐波过载保护则热继电器就可以取消。
既节省了体积与成本又减少了故障点。
电容投入切除
电容器的投入与切除应该分步进行，不应在一步操作中同时投入或者切除多台电容器。
否则过大的电流突变会对系统造成比较大的影响，也不利于实现精确的补偿效果。
同时，对于安装有不同规格电容器的补偿装置，电容器的投切应该尽量简洁，以便尽量减少电容器的投切次数，并且可以最快的满足补偿要求。
不应按最小步进台阶一步一步递增或递减。
例如补偿装置中共有三种规格的电容器，分别为10Kvar、
20Kvar、40Kvar，如果测量出所需要的无功补偿量为40var以上，则应该直接投入一台40var的电容器。
同样的道理，当测量出多余的无功补偿量为30var以上，则应该直接切除一台40var的电容器。
输出电路设计
通常控制器的输出都是用于控制交流接触器或复合开关，最常见的就是220V交流输出。
输出的路数视要求而定，通常10路就可以了。
电路设计最常见的输出元件是电磁继电器，选用电磁继电器的最重要的原则是继电器衔铁本身不能与接点有电连接，不少继电器的衔铁本身就是动接点的一部分，于是继电器铁芯带电，当线圈绝缘出现
问题时，强电就会窜入控制部分造成严重损坏。
而对于衔铁与接点没有电连接的继电器，则不会出现强电窜入控制部分的现象。
当电磁继电器接点断开时，由于接触器线圈是大电感电流不能瞬变，会产生很高的电弧电压，因此必须连接阻容吸收元件，否则会产生严重的干扰。
输出元件也可以使用电子继电器，电子继电器的内部是晶闸管，由于晶闸管可以电流过零关断，因此不需要使用阻容吸收元件，并且驱动电压电流都很小,比较容易实现控制。
质量好的电子继电器价格较高。
质量不好的电子继电器容易产生误触发，造成上电时接触器抖动。
输出电路也可以使用双向晶闸管，这时晶闸管的驱动电路稍微复杂一些，但是成本很低,可靠性也可以做得很好。
功能特点
控制信号：采用功率因数及无功电流两物理量进行综合控制；
路数通用：投切路数由用户选择；
无功补偿控制器数据保存：失电后社顶参数不会丢失，数据永久保存；
适应性强：控制器自动适应不同参数的配电系统，无须提供电流互感器变比和补偿电容器容量；
过压保护：电网电压超过过电压设定值时，快速逐级切除已投入的电容器；
抗干扰强：独特的设计，运行中不会出现死机、乱投、乱切的现象；投切震荡：能防止小电流负荷及过压临界值出现的反复投切；
灵敏度高：补偿器在输入信号电流0.10A时便能正常工作；
显示误差：输入信号电流0.10A到5A变化时测量显示的功率因数值误差都极小；
电流识别：控制器能判别取样电流极性并自动转化。
