塔吊附墙设置方案

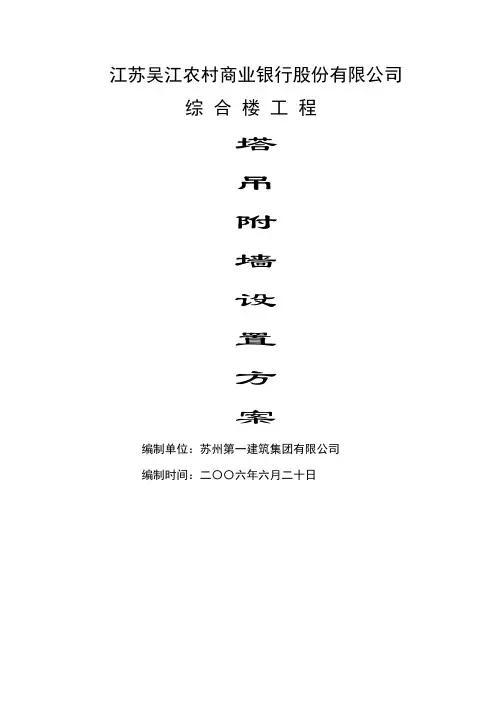

江苏吴江农村商业银行股份有限公司综合楼工程塔吊附墙设置方案编制单位：苏州第一建筑集团有限公司编制时间：二〇〇六年六月二十日江苏吴江农村商业银行股份有限公司综合楼塔吊附墙设置方案一、概况江苏吴江农村商业银行综合楼建筑面积约26024m2，南北长度85.3m，东西长度33.7m，结构高度84.2m，建筑总高度101.6m。

主楼地下室1层，地上19层；裙楼地下室1层，地上3层。

塔吊采用QT80EA型塔机，安装在6轴以南、B轴以东（见下图），塔吊基础标高－3.10m。

塔吊位置平面示意图二、塔机附墙设置1.建筑物层高及逐层高度江苏吴江农村商业银行综合楼一～四层层高为4.5m，五层层高为4.2m，六～十八层层高为3.7m，十九层层高为3.9m，屋顶花园层层高为5.0m，机房层层高为5.0m。

2.塔吊逐节高度3.塔吊附墙设置根据施工需要，设置附墙六道，具体方案如下：附墙前，塔机自由高度为37.500m（14节标准节×2.50m＋2.50m），塔机基础标高为-3.100m，实际作业吊钩高度为34.400m，可作业至建筑物六层22.200m。

第一道：设置在建筑物五层18.000m处，位于标准节第9节。

附墙设置后，可加节2节，塔机共16节标准节，塔机高度为37.50m＋2.50m×2＝42.50m，实际作业吊钩高度为39.400m，可作业至建筑物八层29.600m。

第二道：设置在建筑物八层29.600m处，位于标准节第14节。

附墙设置后，可加节5节，塔机共21节标准节，塔机高度为42.50m＋2.50m×5＝55.00m，实际作业吊钩高度为51.900m，可作业至建筑物十一层40.700m。

第三道：设置在建筑物十一层40.700m处，位于标准节第18节。

附墙设置后，可加节4节，塔机共25节标准节，塔机高度为55.00m＋2.50m×4＝65.00m，实际作业吊钩高度为61.900m，可作业至建筑物十四层51.800m。

一、工程概况为确保施工现场塔吊的稳定和安全，根据施工现场的具体情况和塔吊的技术参数，制定本塔吊附墙安装施工方案。

本方案适用于施工现场塔吊附墙的安装工作。

二、编制依据1. 《建筑施工塔式起重机安装、使用、拆卸安全技术规程》（JGJ196-2010）2. 《建筑工程施工质量验收统一标准》（GB50300-2013）3. 塔吊产品说明书及有关技术资料4. 施工现场实际情况三、施工准备1. 技术准备：熟悉相关规范、标准，了解塔吊的技术参数和附墙结构设计要求。

2. 材料准备：准备附墙杆、连接件、紧固件、垫片等材料，确保材料质量符合要求。

3. 工具准备：准备电钻、扳手、螺丝刀、水平尺、线锤等工具。

4. 人员准备：组织具备相关技能的施工人员进行施工。

四、施工步骤1. 附墙位置确定：根据塔吊的技术参数和施工现场情况，确定附墙的位置和数量。

2. 开孔：使用电钻在墙体上开孔，孔径略大于附墙杆直径。

3. 安装附墙杆：将附墙杆插入孔内，确保附墙杆垂直于地面。

4. 固定附墙杆：使用连接件和紧固件将附墙杆固定在墙体上，确保附墙杆的牢固。

5. 加固墙体：在附墙杆周围浇筑混凝土，加固墙体。

6. 检查验收：检查附墙杆的垂直度、固定牢固程度，确保附墙杆符合设计要求。

五、施工注意事项1. 施工前，应对施工现场进行安全检查，确保施工环境安全。

2. 施工过程中，注意保护墙体，避免损坏墙体结构。

3. 施工人员应穿戴安全帽、安全带等个人防护用品。

4. 施工过程中，应随时检查附墙杆的垂直度和固定牢固程度，发现问题及时处理。

5. 施工完成后，进行验收，确保附墙杆符合设计要求。

六、安全措施1. 施工人员应严格遵守操作规程，确保施工安全。

2. 施工现场应设置安全警示标志，提醒施工人员注意安全。

3. 施工过程中，应随时检查附墙杆的垂直度和固定牢固程度，发现问题及时处理。

4. 施工完成后，进行验收，确保附墙杆符合设计要求。

通过以上施工方案的实施，确保施工现场塔吊的稳定和安全，为工程顺利进行提供保障。

一、塔吊情况介绍本工程最大建筑高度为101.45m，塔吊型号为QTZ5613-6，塔吊基础面标高设计为底板底标高，距建筑物最短距离为 4.4m，塔吊最大爬升高度约为150m。

二、附墙点布设设计根据规范要求和建筑物结构形式，1#塔吊附墙点设置在轴线1-33~1-40处，2#塔吊附墙点设置在轴线2-17~2-23处。

沿高度方向，首次附着高度为30m，以上每20米附着一次，共计4次附墙。

附墙点详见插图1示。

附墙杆件长度为4.0m～8.0m。

插图1 塔吊附墙点示意图插图2 塔吊附墙点示意图三、附墙预埋件设计本工程附墙预埋件分为双杆附墙预埋件和单杆附墙预埋件，预埋件由锚板、连接板及加劲板三部分组成，均由20厚钢板现场拼焊加工制作，焊缝高度不小于7mm，焊条采用E43型。

连接板与锚板、加劲板与连接板及锚板的接触面全部满焊。

拼焊前，将接触面除锈、磨光，同时，为保证连接板与锚板连接牢固，将连接板做“倒角”处理。

附墙预埋件详见插图2示。

插图2附墙预埋件双杆附墙预埋件选用400×600×20mm锚板，单杆附墙预埋件选用400×450×20mm锚板。

双杆附墙预埋件锚板设10根直径20mm锚筋；单杆附墙预埋件锚板设8根直径20mm锚筋。

每根锚筋长640mm，锚入异型柱（剪力墙）内。

预埋件锚板及锚筋详见插图3示。

插图3 预埋件锚板及锚筋大样图锚板上按图示定位，钻直径22mm圆孔，锚筋按图示尺寸制作成“Π”形，穿过孔，在背面满焊，焊条采用E43型。

预埋件在竖向结构施工时埋入，中心高度分别为H（楼层标高）+0.5m。

预埋件埋设时，模板按锚板的尺寸留洞，锚板面与模板内表面平齐，调平正后用电焊点焊于竖向结构钢筋上。

详见插图4。

插图4 预埋件与模板位置关系示意图四、附墙杆件的设计附着杆最大长度为12米，选用2根[18槽钢对拼而成。

对拼槽钢两个侧面均用200×80×10mm厚钢板间断焊，每块10mm钢板之间间距为200mm，焊缝高度h不小于7m m，焊条采用E43型。

江苏吴江农村商业银行股份有限公司综合楼工程塔吊江苏吴江农村商业银行股份有限公司综合楼塔吊附墙设置方案一、概况江苏吴江农村商业银行综合楼建筑面积约26024m2，南北长度85.3m，东西长度33.7m，结构高度84.2m，建筑总高度101.6m。

主楼地下室1层，地上19层；裙楼地下室1层，地上3层。

2.塔吊逐节高度第一道：设置在建筑物五层18.000m处，位于标准节第9节。

附墙设置后，可加节2节，塔机共16节标准节，塔机高度为37.50m＋2.50m×2＝42.50m，实际作业吊钩高度为39.400m，可作业至建筑物八层29.600m。

第二道：设置在建筑物八层29.600m处，位于标准节第14节。

附墙设置后，可加节5节，塔机共21节标准节，塔机高度为42.50m＋2.50m×5＝55.00m，实际作业吊钩高度为51.900m，可作业至建筑物十一层40.700m。

第三道：设置在建筑物十一层40.700m处，位于标准节第18节。

附墙设置后，可加节4节，塔机共25节标准节，塔机高度为55.00m＋2.50m×4＝65.00m，实际作业吊钩高度为61.900m，可作业至建筑物十四层51.800m。

第四道：设置在建筑物十四层51.800m处，位于标准节第22节。

附墙设置后，可混凝土结构梁强度验算如下：梁截面尺寸及配筋：500×800┆10@100/200(4)┆425；725400×800┆8@100/200(4)┆425；425；N614梁混凝土强度等级C30。

荷载情况：混凝土结构梁强度验算：考虑结构楼面对梁得嵌固作用，梁两端按固支进行验算。

塔吊附墙施工方案1. 引言塔吊附墙施工是一种常见的建筑施工方式，通过将塔吊安装在建筑物的外墙上，可以提高施工效率，节省施工时间和人力成本。

本文将介绍塔吊附墙施工的方案和步骤。

2. 塔吊附墙施工的步骤2.1 前期准备工作在进行塔吊附墙施工之前，需要进行一系列的前期准备工作，包括但不限于以下内容：•确定施工方案和施工计划•分析建筑物的结构和承重能力•预先评估施工风险，并采取相应的安全防护措施•准备好所需的材料和工具2.2 安装塔吊安装塔吊是塔吊附墙施工的核心步骤之一。

具体步骤如下：1.根据施工方案确定塔吊的位置和数量。

2.在建筑物的外墙上预留好安装孔洞。

3.将塔吊的主体组件通过吊车或其他设备，按照安装孔洞的位置和间距进行安装固定。

4.完成塔吊的电气和液压连接，并进行相应的测试和调试，确保塔吊能够正常运行。

2.3 确保塔吊的稳定性塔吊附墙施工过程中，必须保证塔吊的稳定性，以防止发生意外事故。

以下是保证塔吊稳定性的一些关键措施：•确保塔吊的基础牢固，能够承受塔吊的重量和施工荷载。

•在塔吊周围设置警示标识，以提示其他人员注意安全。

•定期检查塔吊的构件和连接件的状况，确保其不受损坏或松动。

2.4 进行施工作业在塔吊安装完成后，可以开始进行具体的施工作业。

根据施工需要，可以进行以下工作：•通过塔吊提升和悬挂设备、材料等进行建筑物的拆除、装修或其它施工工作。

•在施工过程中，需保持塔吊的平稳运行，避免塔吊与建筑物之间的碰撞和摩擦。

2.5 拆卸和清理塔吊附墙施工完成后，需要对塔吊进行拆卸，并进行相应的清理工作。

以下是相关步骤：1.停用塔吊，并断开其与建筑物的连接。

2.使用吊车等设备，将塔吊的主体组件逐个拆卸，并放置在安全地点。

3.清理施工区域的残留物和垃圾，恢复施工现场的整洁。

3. 安全注意事项在塔吊附墙施工过程中，需要特别注意以下安全事项：•操作人员必须具备专业的培训和操作证书，严禁无资格人员操作塔吊。

•在安装和拆卸塔吊时，需要进行严格的安全检查，确保所有连接件和构件的安全可靠。

塔吊附墙设置方案引言在建筑工地中，塔吊是起重作业的核心设备之一。

在一些场合下，为了节省空间和保证安全，需要将塔吊设置在建筑物的墙壁上。

这种设置方式需要严格按照规范操作，以确保工人和设备安全，同时不影响墙体结构的稳定性。

本文将介绍塔吊附墙设置方案的相关内容。

设计方案墙面结构在选择墙壁时，需要注意其结构和承重能力。

适合设置塔吊的墙体应满足以下条件：•墙体宽度在30cm以上，混凝土实心砖或钢筋混凝土结构；•墙体承重能力≥1.5倍塔吊配重值，同时满足静力计算；•墙面应平整、直立、无裂缝和凹凸等缺陷；•墙面离地面高度不宜超过塔吊臂跨越区域的1/3。

附墙架在进行塔吊附墙设置时，需要使用专门的附墙架。

该架设需要满足以下要求：•附墙架应采用钢制材料，强度和稳定性能高；•附墙架的结构应合理、坚固，与墙面紧密接触并钻孔固定；•附墙架的设计应符合静力学，保证承载力达到或超过塔吊的配重；•附墙架的杆长和位置需按照塔吊的建设要求进行设计，防止感应震动和跑偏。

钢绳和支座在塔吊的附墙设置中，钢绳和支座是必不可少的部分。

钢绳需要具备高强度、抗拉性好、耐磨损等特性，以保证塔吊的安全稳定。

而支座则需要满足以下要求：•支座采用钢制材料，强度和稳定性能高；•支座的设计应合理，与钢绳紧密接触并钻孔固定；•支座的结构应符合静力学，保证承载力达到或超过塔吊的配重；•支座应固定在钢绳上，位置需根据塔吊的高度和长度进行合理设计，以免造成支撑点过少或过多。

操作流程在进行塔吊附墙设置前，需要检查墙面结构是否符合要求，并将附墙架、钢绳、支座等设备准备就绪。

具体操作流程如下：1.将附墙架按照要求进行加固和设置，保证其与墙面紧密接触；2.通过钻孔将附墙架固定在墙体上；3.将钢绳通过支座设置在附墙架上，并使用吊车将塔吊吊装上去；4.通过支座将钢绳固定在塔吊上，保证塔吊的安全稳定；5.在进行相关作业前，需进行安全检查，保证所有设备和工人都在安全区域内。

数据计算在进行塔吊附墙设置时，需要按照静力学进行计算设计，以保证设备和工人的安全稳定。

塔吊附墙计划书一、项目背景随着建筑行业的发展，塔式起重机（常称为塔吊）在建筑施工中扮演着重要的角色。

塔吊作为一种起重装置，常常用于在建筑现场进行货物的起卸，其高度和臂长的特点使得其具备较大的作业范围。

然而，在一些狭小的工地或是靠近建筑物的狭窄空间内使用塔吊存在一定的困难，此时需要借助附墙塔吊来解决这个问题。

附墙塔吊是一种特殊设计的塔吊，其特点是安装在建筑物的墙上，能够利用墙体支撑来减轻基础的压力，并提供更灵活的施工空间。

针对这一需求，本文档将详细介绍塔吊附墙的使用计划，并说明其操作流程、安全措施以及施工风险的预防措施。

二、使用计划1. 建筑施工前准备在使用塔吊附墙进行建筑施工前，需要进行以下准备工作： - 根据施工需要选择合适的附墙塔吊型号，并进行购买或租赁； - 对建筑物墙面进行检查，确保墙面结构可以承受塔吊的重量； - 准备相关手续和安全证书，确保施工的合法性和安全性； - 配备专业操作人员，并进行培训，确保其对附墙塔吊的操作技能熟练。

2. 塔吊附墙操作流程塔吊附墙操作流程包括以下几个步骤： 1. 安装塔吊： - 将塔吊组装至预定位置，并固定到墙体上； - 调整塔吊的水平度，保证其稳定性。

2.配置安全设备：–安装塔吊安全防护装置，如防护网等，保障周围人员的安全；–设置塔吊限位装置，防止超载或超范围使用。

3.安全检查：–检查塔吊及附属设备的工作状态，确保其正常运行；–检查操作人员是否熟悉塔吊的操作规程和紧急停机程序。

4.正式操作：–由专业操作人员进行塔吊的起重作业；–遵守作业手册中的操作规程和安全要求。

3. 安全措施为确保塔吊附墙的安全使用，需要采取以下安全措施： - 按照操作手册要求进行定期检查和维护，确保塔吊的正常运行； - 落实安全防护措施，设置警示标示并摆放警示牌，确保周围人员的安全； - 注意天气变化，避免在恶劣天气条件下操作；- 提供清晰的指导标识和操作手册，确保操作人员正确操作。

一、附墙支撑布置附墙支撑设三道。

第一道设于离地33m处，第二道设于63m处，第三道设于70m处。

每道支撑有三根支撑杆，即AC杆，BC杆，及A，D杆，各杆与墙面的夹角大于见相应规定。

二、附墙支撑内力计算1、荷载取值：塔机在33米处设置第一道支撑，当塔机升至70米时需要在63米处设置第二道支撑。

此时塔机在风力作用下第一道支撑承受最大荷载。

最大风力：按10级强风考虑，风速达28.4m/s（通常南京地区按9级强风考虑）。

塔机处于非工作状态。

作用于附墙支撑横向水平力P=17.019T。

2、附墙支撑内力计算：（1）假定塔吊标准节通过附墙架与附墙支撑相连附墙架的刚度很大。

计算不计其变形刚体考虑。

为了计算方便，A，D杆与AC杆，与墙的预埋件不在一处，因AA，距离很近，近似看做同一点，因而将AD杆代替A，D杆。

（2）内力计算切断BC杆，代替轴向拉力NBC（拉为正），其y方向为yBC，x方向为xBC。

对A点取矩为0。

①ΣMA=0-YBC·（5.8348+6.135）-P·（8.07026+1.000）=0YBC=-9.07026*P/11.97=-0.75775PNBCSinα1=yBC得NBC=yBC/Sinα1=-0.75775·P/Sin55.4370=-0.92016PXBC=yBC/tgα1=-0.75775·P/tg55.437=-0.5220P②切断AD杆，用NAD代替（拉为正），其y方向为yAD，x方向为xAD，对C点取力矩为0。

ΣMC=0+yAD（6.13501）-xAD（8.470）-P·1.0=0又因为yAD=tgα2*xAD代入上式得xAD（tgα2×6.13501-8.470）=PxAD（tg63.51×6.13501-8.470）=P xAD=P/（12.3105-8.470）=P/3.8405=0.26038PyAD=tg63.51×0.26038P=0.5224PNAD=yAD/Sinα2=0.5224P/Sin63.51=0.5837P③切断AC杆代以NAC，在y方向yAC，x方向为xAC，对整个塔机平面取平衡体Σx=0-XAD-XAC+XBC+P·Cos4.5886=0-0.26038P-XAC+（-0.5220）P+P·0.9968=0XAC=-0.260389-0.5220P+0.9968P=0.2144PΣy=0-yAD-yAC-yBC+p·Sin4.5886=0-0.5224p-yAC-（-0.755775）P+0.08P=0yAC=0.3154PNA=yAC/Sin54.0834=0.3154P/0.8099=0.3894P以上计算结果列图。

塔吊附墙件设置规范塔吊附墙件是指安装在建筑物外墙上，用来支撑塔吊及起重物的设备。

在塔吊施工中，附墙件的设置非常重要，它直接影响到塔吊的安全性和施工效率。

下面是塔吊附墙件设置的一些规范。

一、附墙件的选择：1. 根据施工环境和塔吊的规格选择合适的附墙件。

附墙件的规格应与塔吊的规格相匹配，同时要考虑附墙件的材质、焊接质量等因素。

2. 选择合适的附墙件形式。

目前常见的附墙件形式有悬挂式和固定式两种。

悬挂式附墙件设置灵活，适用于各种建筑物墙面；固定式附墙件安全稳定，适用于高层建筑等大型工程。

3. 附墙件的质量要符合国家相关标准。

应选择有正规厂家生产的附墙件，质量稳定可靠，符合国家相关标准。

二、附墙件的安装：1. 附墙件的安装应由具备资质的专业人士进行。

安装人员应熟悉附墙件的结构和安装方法，并具备相关的安全培训证书。

2. 在安装附墙件前，要对建筑物的外墙进行检查，确保墙体有足够的强度和承载能力，以确保塔吊安装后的稳定性。

3. 附墙件的焊接质量要符合国家相关标准。

焊接应采用合适的焊接方法，焊缝应牢固、均匀、无裂纹和焊体缺陷。

4. 附墙件的固定螺栓应按照设计要求进行安装，并进行扭矩控制。

固定螺栓的松动会导致附墙件的不稳定，增加塔吊的倾斜风险。

三、附墙件的使用：1. 在使用附墙件时，要按照设计要求进行调整和固定。

调整时要注意附墙件的垂直度和水平度，以确保塔吊的安全稳定。

2. 在使用附墙件时，要注意控制附墙件的倾斜和摇摆，避免因不稳定而造成事故。

3. 定期检查附墙件的状况，如发现有脱落、锈蚀等情况，要及时更换或修理，确保附墙件始终处于良好的使用状态。

四、总结：塔吊附墙件的设置规范是防止塔吊安装和使用中出现的安全事故的重要措施。

只有按照规范进行设置和使用，才能确保塔吊的安全性和施工效率。

因此，施工单位和塔吊操作人员应高度重视附墙件的设置规范，严格按照相关要求进行操作，确保工程的顺利进行。

一、工程概况本工程为XX项目，位于XX市XX区，总建筑面积约XX万平方米，包含XX栋住宅楼、商业配套及地下车库。

根据施工进度和施工需求，本工程将安装XX型号塔式起重机（以下简称“塔吊”），为确保塔吊的稳定性和安全性，特制定本附墙专项方案。

二、编制依据1. 《塔式起重机设计规范》（GB/T13752-1992）2. 《建筑结构荷载规范》（GB50009-2001）3. 《建筑安全检查标准》（JGJ59-2011）4. 《建筑施工手册》、《钢结构设计规范》（GB50017-2003）5. 《FS5510塔式起重机说明书》6. XX项目施工图纸及相关规范三、附墙布置及尺寸1. 附墙位置：根据塔吊的布置及建筑物的结构，在建筑物外墙设置附墙，附墙位置应均匀分布，确保塔吊的稳定性。

2. 附墙尺寸：附墙的尺寸应根据塔吊的附着杆尺寸及建筑物墙体厚度确定，确保附着杆与附墙之间的间隙不大于20mm。

四、塔吊附着计算1. 附着杆计算：根据塔吊的性能参数及附着高度，计算附着杆的受力情况，确保附着杆的强度和刚度满足要求。

2. 建筑物受力计算：计算建筑物墙体在附着杆作用下的受力情况，确保墙体能够承受附着杆传递的力。

五、附着支座与建筑物构件连接的计算1. 附着支座设计：根据附着杆的计算结果，设计附着支座的尺寸和结构，确保支座能够承受附着杆传递的力。

2. 连接方式：采用螺栓连接方式将附着支座与建筑物墙体连接，确保连接的牢固性和可靠性。

六、附着设计与施工的注意事项1. 附着设计：附着设计应充分考虑塔吊的稳定性、安全性及施工的便捷性。

2. 施工顺序：先进行塔吊的安装，然后进行附墙的施工，最后进行附着支座的安装。

七、塔吊的附着安装1. 安装附着杆：将附着杆插入附墙孔中，确保附着杆与附墙之间的间隙符合要求。

2. 安装附着支座：将附着支座与附着杆连接，确保连接牢固。

3. 安装连接螺栓：将螺栓拧紧，确保附着杆与附着支座之间的连接牢固。

八、附墙安装安全措施1. 施工人员培训：对施工人员进行塔吊附着安装的培训，确保其掌握相关技能和安全知识。

塔吊附墙专项施工方案本文介绍的是一项塔吊附着工程。

该工程的主要目的是将塔吊附着到建筑物上，以支撑塔吊的重量和运作。

该工程的施工地点位于城市中心的一座高层建筑工地。

二、编制依据本工程的编制依据主要包括国家有关建筑设计规范和塔吊安装标准。

在编制过程中，我们还参考了类似工程的经验和相关技术资料。

三、附墙布置及尺寸在本工程中，我们选择了建筑物的一侧墙面作为塔吊的附着点。

根据建筑物的结构特点和塔吊的尺寸，我们确定了附着点的位置和尺寸。

同时，为了保证附着点的稳定性，我们还进行了墙体加固和加厚。

四、支座力计算在塔吊运作过程中，支座承受着塔吊的重量和运动力。

因此，我们需要对支座的承载能力进行计算。

在计算过程中，我们考虑了建筑物的结构特点、地基的承载能力以及塔吊的重量和运动力等因素。

五、附着杆内力计算附着杆是连接塔吊和建筑物的重要部件，其内力的计算是本工程设计的重要内容之一。

在计算过程中，我们考虑了附着杆的材料、截面形状、长度、受力状态等因素，并采用了合适的计算方法和公式。

六、附着杆强度验算为了保证附着杆的强度和稳定性，我们进行了强度验算。

在验算过程中，我们考虑了附着杆的受力状态、强度设计值、材料特性等因素，并进行了合理的安全系数设计。

七、附着支座与建筑物构件连接的计算附着支座与建筑物构件的连接是本工程设计的另一个重要内容。

在计算过程中，我们考虑了连接部位的结构特点、材料特性、受力状态等因素，并进行了合理的设计和计算。

八、附着设计与施工的注意事项在本工程的设计和施工过程中，我们需要注意以下几点：1、保证附着点的稳定性；2、保证附着杆和附着支座的强度和稳定性；3、保证附着设计符合国家相关标准和规范；4、保证施工过程中的安全性和质量。

九、塔吊的附着的安装在本工程中，塔吊的附着安装是一个重要的环节。

在安装过程中，我们需要保证附着点的位置和尺寸符合设计要求，附着杆和附着支座的安装质量和稳定性符合国家相关标准和规范。

同时，我们还需要注意施工安全和质量。

一、工程概况本工程位于XX市XX区，总建筑面积XX万平方米，主体结构为XX。

为确保塔吊安全、稳定地运行，根据工程实际情况，特制定本附墙专项施工方案。

二、编制依据1. 《建筑起重机械安全监督管理规定》（建设部166号令）2. 《塔式起重机安全规程》（GB51442012）3. 《建筑施工塔式机安装、使用、拆卸安全技术规程》4. 《建筑工程施工质量验收统一标准》5. 工程设计图纸及相关施工规范三、附墙布置及尺寸1. 附墙位置：塔吊附着于建筑物剪力墙上，具体位置根据塔吊基础施工图确定。

2. 附墙尺寸：根据塔吊型号及施工需求，确定附墙间距、高度及支撑结构。

四、塔吊附着计算1. 根据塔吊型号、荷载、高度等参数，进行附着计算，确保附着强度满足要求。

2. 计算附着支座与建筑物构件连接的受力情况，确保连接可靠。

五、附着支座与建筑物构件连接的计算1. 对附着支座与建筑物构件连接的受力进行分析，确保连接强度满足要求。

2. 选择合适的连接方式，如焊接、螺栓连接等。

六、附着设计与施工的注意事项1. 附着设计应考虑塔吊运行过程中的荷载变化，确保附着结构安全可靠。

2. 施工过程中，严格遵循施工规范，确保附着质量。

3. 施工过程中，加强现场安全管理，防止发生安全事故。

七、塔吊的附着安装1. 施工前，对施工人员进行技术交底，确保施工人员掌握附着安装技术要求。

2. 施工过程中，严格按照附着施工工艺进行操作，确保附着质量。

3. 施工完成后，进行附着验收，确保附着符合设计要求。

八、附墙安装安全措施1. 施工前，对施工现场进行安全检查，确保施工环境安全。

2. 施工过程中，加强现场安全管理，设置安全警示标志。

3. 施工人员应佩戴安全帽、安全带等防护用品，确保施工安全。

4. 施工过程中，加强施工人员的安全教育，提高安全意识。

九、施工进度安排1. 施工准备阶段：完成施工图纸会审、技术交底、材料设备准备等工作。

2. 施工阶段：按照施工进度计划，分阶段完成附着安装、验收等工作。

一、编制背景为确保施工现场塔吊的安全稳定运行，根据《建筑起重机械安全监督管理规定》及《塔式起重机安全规程》等相关法律法规，结合本工程实际情况，特制定本塔吊附墙专项方案。

二、工程概况本工程位于XX市XX区，总建筑面积XX万平方米，地上XX层，地下XX层，建筑高度XX米。

施工现场共需安装XX台QTZ63型塔式起重机，用于本工程的材料运输和施工吊装。

三、附墙设计原则1. 确保塔吊的稳定性和安全性，避免因附墙失效导致塔吊倾覆、坠落等事故发生。

2. 附墙材料选用应符合国家标准，具有足够的强度和刚度。

3. 附墙布置合理，确保塔吊的起重能力和工作范围。

4. 附墙施工应便于拆卸，不影响后续施工。

四、附墙方案1. 附墙材料：采用Q235B钢材，厚度不小于6mm，表面防腐处理。

2. 附墙布置：根据塔吊型号、高度和工作范围，合理布置附墙数量和位置。

3. 附墙连接：附墙与建筑物连接采用焊接或螺栓连接，确保连接牢固可靠。

4. 附墙间距：附墙间距根据塔吊型号、高度和工作范围确定，一般不大于6米。

五、附墙施工流程1. 施工准备：熟悉附墙设计图纸，准备施工所需材料、工具和设备。

2. 施工测量：根据设计图纸，对附墙位置进行测量定位。

3. 钻孔：在建筑物墙体上钻孔，孔径根据附墙直径确定。

4. 安装附墙：将附墙插入钻孔，并进行初步固定。

5. 连接附墙与建筑物：采用焊接或螺栓连接附墙与建筑物，确保连接牢固。

6. 附墙加固：在附墙连接处进行加固处理，提高附墙的整体强度。

7. 附墙检测：施工完成后，对附墙进行检测，确保附墙的稳定性和安全性。

六、附墙维护与管理1. 定期检查附墙的连接部位，确保连接牢固可靠。

2. 定期检查附墙的防腐情况，如有腐蚀应及时处理。

3. 定期检查附墙的变形情况，如有变形应及时加固。

4. 附墙的拆除应按照施工方案进行，确保拆除过程中的安全。

七、附墙验收1. 施工单位完成附墙施工后，应组织相关人员进行验收。

2. 验收合格后，方可进行塔吊的安装和使用。

塔吊附墙施工方案塔吊附墙施工方案一、施工准备1. 确定施工现场，评估场地条件和周围环境。

2. 调查建筑结构，了解建筑墙体的结构强度和稳定性。

3. 检查塔吊设备和相关配件的完好性和安全性。

4. 制定施工计划，包括施工时间、人员配置、材料采购等。

二、安装塔吊设备1. 寻找适合的安装基础，确认地基承载能力满足设备要求。

2. 根据塔吊设备的尺寸和重量，制定安装方案，确保设备稳固安全。

3. 安装吊车臂、挂车，并进行调试和试运行，确保设备工作正常。

三、设备调试和试运行1. 检查塔吊设备的动力系统、液压系统、电气系统等各个部分，确保设备正常运行。

2. 进行负载测试，检验塔吊的承载能力和稳定性。

3. 对设备进行全面的试运行，验证设备各项功能和操作是否正常。

四、水平移动塔吊位置1. 根据施工需要，确定塔吊移动的位置和方向。

2. 使用液压系统和操作杆，控制塔吊臂的水平移动。

3. 配合操作员的指示和通信，确保移动过程安全顺利。

五、固定塔吊设备1. 根据设备重量和要求，在施工现场找到可靠的锚固点。

2. 设置支撑杆和固定螺栓，将塔吊设备固定在地面上。

3. 进行固定测试，确保设备牢固稳定，不会发生倾斜或摇晃。

六、施工过程中的安全措施1. 施工现场设置和标识安全警示标志，提醒作业人员和周围人员注意安全。

2. 加强现场监控和管理，确保施工现场秩序井然。

3. 根据施工区域特点，采取防护措施，确保周围环境和建筑物不会受到损害。

七、施工结果的评估和监测1. 对施工过程中的塔吊设备和支撑结构进行定期的检查和维护。

2. 监测施工现场的震动和变形情况，及时发现并修复问题。

3. 对施工结果进行评估，确保墙体施工的质量和稳定性。

通过以上的施工方案，可以确保塔吊附墙施工过程中的安全性和施工质量。

同时，对设备的调试和试运行可以提前发现问题，保证施工过程的顺利进行。

在施工过程中，严格遵守相关的安全规定和标准，加强现场管理和监控，保证施工现场的安全和有序。

塔吊附墙设置方案1.塔吊附墙位置选择：在选择附墙位置时，需要考虑塔吊的起重范围和作业高度，以及周围的安全要求和工作空间。

2.墙体结构选择：塔吊附墙设置需要选择具有足够承载能力的墙体结构。

一般来说，混凝土墙体是常见的选择，但也可以考虑使用钢结构或加固的砖混结构。

3.墙体加固措施：为了确保墙体能够承受塔吊的重量和起重力矩，需要对墙体进行加固处理。

常见的加固措施包括设置增强筋、增大墙体厚度、增加钢板或钢梁支撑等。

4.安装塔吊座椅：在墙体上预留好固定座椅的位置，确保固定座椅的牢固度。

座椅一般由钢板焊接而成，上面有固定的螺栓，用于连接塔吊和墙体。

5.塔吊安装：将塔吊的底座与墙体上的固定座椅连接。

首先，使用螺栓将塔吊的底座与固定座椅固定在一起。

然后，使用起重机将塔吊吊装到位，并通过螺栓将塔吊吊装架与固定座椅连接。

6.塔吊调试：安装好塔吊后，需要对其进行调试和测试，确保塔吊的运行稳定和安全。

调试包括检查塔吊的上下限位，水平度和垂直度，以及各个传感器和安全装置的功能。

7.塔吊使用和维护：塔吊安装完成后，需要对其进行定期的维护和检查，确保其稳定运行。

维护包括润滑移动部件、清洁传感器和安全装置、检查电气系统和机械系统的运行情况等。

需要注意的是，塔吊附墙设置是一项复杂的工程，需要专业人员进行设计和施工。

在进行塔吊附墙设置时，应该遵守相关的安全规范和操作规程，确保施工安全。

此外，塔吊附墙设置需要根据实际情况进行设计和调整，本文仅提供了一般性的建议，并不能完全覆盖所有情况。

总之，塔吊附墙设置是一种常见的施工方式，可以提供稳定的起重作业平台。

在进行塔吊附墙设置时，需要合理选择附墙位置，选择合适的墙体结构，加固墙体，并进行塔吊安装和调试。

注意安全和定期维护，确保塔吊的正常使用。
