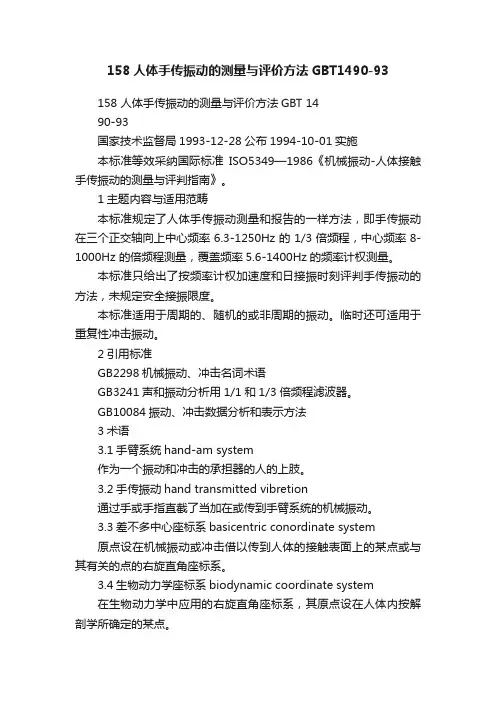

158 人体手传振动的测量与评价方法GBT 1490-93国家技术监督局1993-12-28公布1994-10-01实施本标准等效采纳国际标准ISO5349—1986《机械振动-人体接触手传振动的测量与评判指南》。
1主题内容与适用范畴本标准规定了人体手传振动测量和报告的一样方法，即手传振动在三个正交轴向上中心频率6.3-1250Hz的1/3倍频程，中心频率8-1000Hz 的倍频程测量，覆盖频率5.6-1400Hz的频率计权测量。
本标准只给出了按频率计权加速度和日接振时刻评判手传振动的方法，未规定安全接振限度。
本标准适用于周期的、随机的或非周期的振动。
临时还可适用于重复性冲击振动。
2引用标准GB2298机械振动、冲击名词术语GB3241声和振动分析用1/1和1/3倍频程滤波器。
GB10084振动、冲击数据分析和表示方法3术语3.1手臂系统hand-am system作为一个振动和冲击的承担器的人的上肢。
3.2手传振动hand transmitted vibretion通过手或手指直截了当加在或传到手臂系统的机械振动。
3.3差不多中心座标系basicentric conordinate system原点设在机械振动或冲击借以传到人体的接触表面上的某点或与其有关的点的右旋直角座标系。
3.4生物动力学座标系biodynamic coordinate system在生物动力学中应用的右旋直角座标系，其原点设在人体内按解剖学所确定的某点。
3.5频率计权加速度frequency-weighted acceleration按照人体对不同频率振动的感受响应及产生的生理效应规律进行计权的加速度，简称计权加速度。
3.6等能量频率计权加速度energyequivalent frequency-weighted acceleration在某一规定时刻内的频率计权加速度的能量平均值，称为该时刻内的等能量频率计权加速度，简称等能量计权加速度。
振动试验标准振动试验是一种广泛应用于工程领域的试验方法，它可以评估产品在振动环境下的性能和可靠性。
振动试验可以帮助工程师确定产品的结构强度、耐久性和稳定性，从而对产品进行改进和优化。
在进行振动试验时，必须遵循一定的试验标准，以确保试验结果的准确性和可靠性。
本文将介绍振动试验标准的相关内容，以便工程师们在进行振动试验时能够遵循正确的标准和流程。
首先，振动试验标准应包括试验前的准备工作、试验过程中的操作规程以及试验后的数据处理和分析方法。
试验前的准备工作包括确定试验的目的和要求、选择合适的试验设备和仪器、制定试验方案和流程等。
在进行试验过程中，操作人员应严格按照标准规定的操作程序进行，确保试验过程的准确性和可重复性。
试验后的数据处理和分析方法应符合相关的标准要求，以确保试验结果的可靠性和科学性。
其次，振动试验标准应涵盖试验设备和仪器的选用、试验条件的设定、振动激励的方式和参数、试验过程中的监测和记录等方面的内容。
试验设备和仪器的选用应符合相关的标准和规范要求，以确保试验设备和仪器的性能和精度满足试验的要求。
试验条件的设定应考虑产品的使用环境和实际工况，以确保试验条件的真实性和可靠性。
振动激励的方式和参数应根据产品的特性和试验的要求进行选择和确定，以确保试验激励的准确性和有效性。
试验过程中的监测和记录应符合相关的标准要求，以确保试验数据的准确性和可靠性。
最后，振动试验标准应包括试验结果的评定和报告的编制。
试验结果的评定应根据相关的标准和规范要求，对试验结果进行科学和客观的评定，以确保评定结果的准确性和可靠性。
报告的编制应符合相关的标准要求，报告内容应完整、准确、清晰，以确保报告的科学性和可读性。
总之，振动试验标准对于工程领域的产品研发和工程设计具有重要的意义。
只有严格遵循振动试验标准，才能够获得准确、可靠的试验结果，为产品的改进和优化提供科学依据。
希望工程师们能够重视振动试验标准的遵循和执行，提高产品的质量和可靠性，推动工程技术的进步和发展。

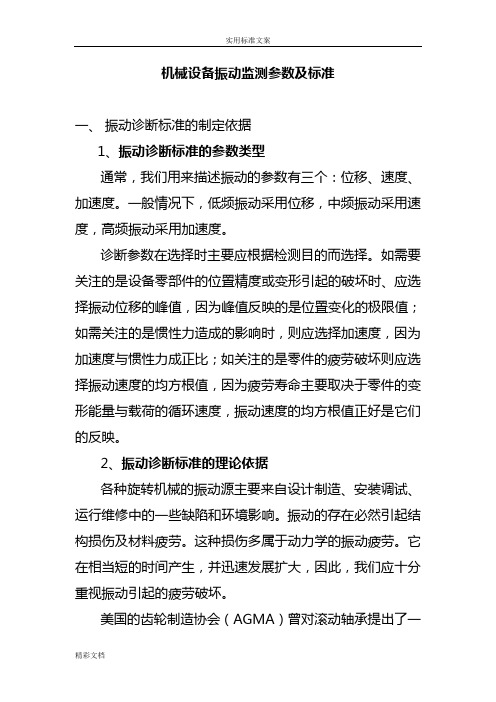

机械设备振动监测参数及标准一、振动诊断标准的制定依据1、振动诊断标准的参数类型通常，我们用来描述振动的参数有三个：位移、速度、加速度。
一般情况下，低频振动采用位移，中频振动采用速度，高频振动采用加速度。
诊断参数在选择时主要应根据检测目的而选择。
如需要关注的是设备零部件的位置精度或变形引起的破坏时、应选择振动位移的峰值，因为峰值反映的是位置变化的极限值；如需关注的是惯性力造成的影响时，则应选择加速度，因为加速度与惯性力成正比；如关注的是零件的疲劳破坏则应选择振动速度的均方根值，因为疲劳寿命主要取决于零件的变形能量与载荷的循环速度，振动速度的均方根值正好是它们的反映。
2、振动诊断标准的理论依据各种旋转机械的振动源主要来自设计制造、安装调试、运行维修中的一些缺陷和环境影响。
振动的存在必然引起结构损伤及材料疲劳。
这种损伤多属于动力学的振动疲劳。
它在相当短的时间产生，并迅速发展扩大，因此，我们应十分重视振动引起的疲劳破坏。
美国的齿轮制造协会（AGMA）曾对滚动轴承提出了一条机械发生振动时的预防损伤曲线，如下图所示。
图中可见，在低频区（10Hz 以下），是以位移作为振动标准，中频（10~1000Hz ）是以速度作为振动标准，而在高频区（1KHz 以上）则以加速度作为振动标准。
理论证明，振动部件的疲劳与振动速度成正比，而振动所产生的能量与振动的平方成正比。
由于能量传递的结果造成了磨损好其他缺陷，因此，在振动诊断判定标准中，是以速度为准比较适宜。
而对于低频振动，，主要应考虑由于位移造成的破坏，其实质是疲劳强度的破坏，而非能量性的破坏。
但对于1KHz 以上的高频振动，则主要考虑冲击脉冲以及原件共振的影响。
3、振动诊断标准的分类根据标准制定方法的不同，振动诊断标准通常分为三类。
1）绝对判断标准它是根据对某类设备长期使用、观察、维修与测试后的经验总结，并在规定了正确的方法后制定的，在使用时必须掌握标准的适用范围和测定方法。

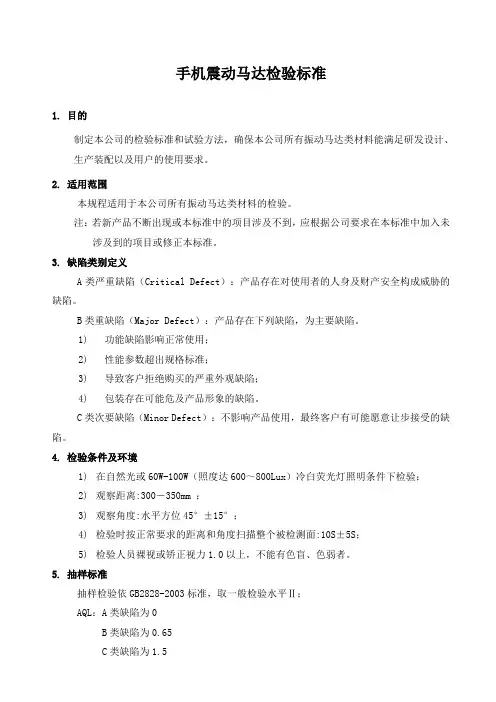

手机震动马达检验标准1. 目的制定本公司的检验标准和试验方法，确保本公司所有振动马达类材料能满足研发设计、生产装配以及用户的使用要求。
2. 适用范围本规程适用于本公司所有振动马达类材料的检验。
注：若新产品不断出现或本标准中的项目涉及不到，应根据公司要求在本标准中加入未涉及到的项目或修正本标准。
3. 缺陷类别定义A类严重缺陷（Critical Defect）：产品存在对使用者的人身及财产安全构成威胁的缺陷。
B类重缺陷（Major Defect）：产品存在下列缺陷，为主要缺陷。
1)功能缺陷影响正常使用；2)性能参数超出规格标准；3)导致客户拒绝购买的严重外观缺陷；4)包装存在可能危及产品形象的缺陷。
C类次要缺陷（Minor Defect）：不影响产品使用，最终客户有可能愿意让步接受的缺陷。
4. 检验条件及环境1)在自然光或60W-100W（照度达600～800Lux）冷白荧光灯照明条件下检验；2)观察距离:300－350mm ；3)观察角度:水平方位45°±15°；4)检验时按正常要求的距离和角度扫描整个被检测面:10S±5S；5)检验人员裸视或矫正视力1.0以上，不能有色盲、色弱者。
5. 抽样标准抽样检验依GB2828-2003标准，取一般检验水平Ⅱ；AQL：A类缺陷为0B类缺陷为0.65C类缺陷为1.5特殊项目（尺寸、可靠性）抽样方案为：S-1或具体规定数量，Ac = 0，Re = 1。
6. 包装要求6.1.1 包装检验6.1.2现品票要求⑴、产品包装为胶袋包装,现品票粘在胶袋表面正中的位置；⑵、产品包装为纸箱包装, 现品票应粘在纸箱的右上角。
现品票参考格式：7．外观检验8．尺寸8．电性测试10. 参考文件10.1《检验和试验程序》 10.2《品质部抽样方案》10.3《整机测试手册》。

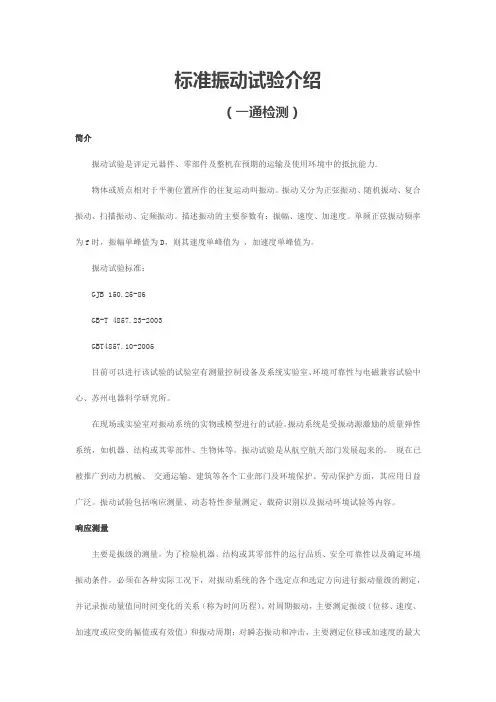

标准振动试验介绍（一通检测）简介振动试验是评定元器件、零部件及整机在预期的运输及使用环境中的抵抗能力.物体或质点相对于平衡位置所作的往复运动叫振动。
振动又分为正弦振动、随机振动、复合振动、扫描振动、定频振动。
描述振动的主要参数有：振幅、速度、加速度。
单频正弦振动频率为f时，振幅单峰值为D，则其速度单峰值为，加速度单峰值为。
振动试验标准：GJB 150.25-86GB-T 4857.23-2003GBT4857.10-2005目前可以进行该试验的试验室有测量控制设备及系统实验室、环境可靠性与电磁兼容试验中心、苏州电器科学研究所。
在现场或实验室对振动系统的实物或模型进行的试验。
振动系统是受振动源激励的质量弹性系统，如机器、结构或其零部件、生物体等。
振动试验是从航空航天部门发展起来的，现在已被推广到动力机械、交通运输、建筑等各个工业部门及环境保护、劳动保护方面，其应用日益广泛。
振动试验包括响应测量、动态特性参量测定、载荷识别以及振动环境试验等内容。
响应测量主要是振级的测量。
为了检验机器、结构或其零部件的运行品质、安全可靠性以及确定环境振动条件，必须在各种实际工况下，对振动系统的各个选定点和选定方向进行振动量级的测定，并记录振动量值同时间变化的关系（称为时间历程）。
对周期振动，主要测定振级（位移、速度、加速度或应变的幅值或有效值）和振动周期；对瞬态振动和冲击，主要测定位移或加速度的最大峰值和响应持续时间;对平稳随机振动,主要测定力和响应的时间历程的均值和方差等；对非平稳随机振动，可把时间划分为许多小段，测定各小段内时间历程的均值和方差，找出它们同时间的关系，并以此作为振级的度量。
许多机器的振动速度在很宽频率范围内几乎为常数，所以可用在机器上选定点测得的振动速度的最大有效值作为机器振动强烈程度（称为振动烈度）的指标。
动态特性参量的测定为了设计和试制新机器或在改造旧机器时解决减振问题，以及为了提高振动机械的效率，必须了解系统的动态特性参量。

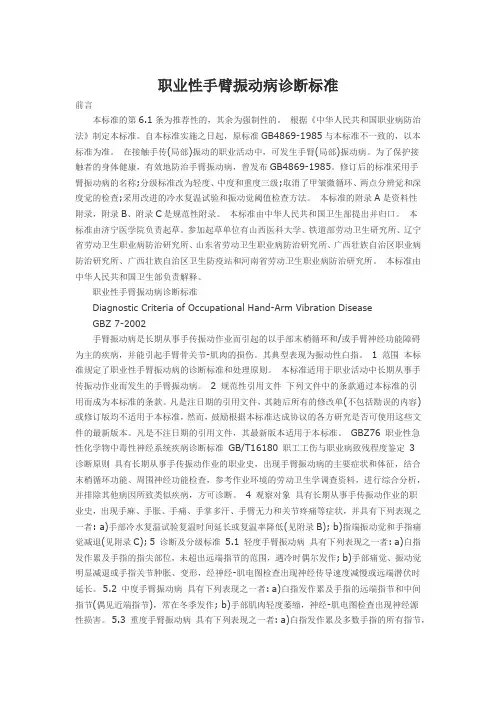

职业性手臂振动病诊断标准前言本标准的第6.1条为推荐性的，其余为强制性的。
根据《中华人民共和国职业病防治法》制定本标准。
自本标准实施之日起，原标准GB4869-1985与本标准不一致的，以本标准为准。
在接触手传(局部)振动的职业活动中，可发生手臂(局部)振动病。
为了保护接触者的身体健康，有效地防治手臂振动病，曾发布GB4869-1985。
修订后的标准采用手臂振动病的名称;分级标准改为轻度、中度和重度三级;取消了甲皱微循环、两点分辨觉和深度觉的检查;采用改进的冷水复温试验和振动觉阈值检查方法。
本标准的附录A是资料性附录，附录B、附录C是规范性附录。
本标准由中华人民共和国卫生部提出并归口。
本标准由济宁医学院负责起草。
参加起草单位有山西医科大学、铁道部劳动卫生研究所、辽宁省劳动卫生职业病防治研究所、山东省劳动卫生职业病防治研究所、广西壮族自治区职业病防治研究所、广西壮族自治区卫生防疫站和河南省劳动卫生职业病防治研究所。
本标准由中华人民共和国卫生部负责解释。
职业性手臂振动病诊断标准Diagnostic Criteria of Occupational Hand-Arm Vibration DiseaseGBZ 7-2002手臂振动病是长期从事手传振动作业而引起的以手部末梢循环和/或手臂神经功能障碍为主的疾病，并能引起手臂骨关节-肌肉的损伤。
其典型表现为振动性白指。
1 范围本标准规定了职业性手臂振动病的诊断标准和处理原则。
本标准适用于职业活动中长期从事手传振动作业而发生的手臂振动病。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GBZ76 职业性急性化学物中毒性神经系统疾病诊断标准GB/T16180 职工工伤与职业病致残程度鉴定3诊断原则具有长期从事手传振动作业的职业史，出现手臂振动病的主要症状和体征，结合末梢循环功能、周围神经功能检查，参考作业环境的劳动卫生学调查资料，进行综合分析，并排除其他病因所致类似疾病，方可诊断。
手机震动马达检验标准1. 目的制定本公司的检验标准和试验方法，确保本公司所有振动马达类材料能满足研发设计、生产装配以及用户的使用要求。
2. 适用范围本规程适用于本公司所有振动马达类材料的检验。
注：若新产品不断出现或本标准中的项目涉及不到，应根据公司要求在本标准中加入未涉及到的项目或修正本标准。
3. 缺陷类别定义A类严重缺陷（Critical Defect）：产品存在对使用者的人身及财产安全构成威胁的缺陷。
B类重缺陷（Major Defect）：产品存在下列缺陷，为主要缺陷。
1)功能缺陷影响正常使用；2)性能参数超出规格标准；3)导致客户拒绝购买的严重外观缺陷；4)包装存在可能危及产品形象的缺陷。
C类次要缺陷（Minor Defect）：不影响产品使用，最终客户有可能愿意让步接受的缺陷。
4. 检验条件及环境1)在自然光或60W-100W（照度达600～800Lux）冷白荧光灯照明条件下检验；2)观察距离:300－350mm ；3)观察角度:水平方位45°±15°；4)检验时按正常要求的距离和角度扫描整个被检测面:10S±5S；5)检验人员裸视或矫正视力1.0以上，不能有色盲、色弱者。
5. 抽样标准抽样检验依GB2828-2003标准，取一般检验水平Ⅱ；AQL：A类缺陷为0B类缺陷为0.65C类缺陷为1.5特殊项目（尺寸、可靠性）抽样方案为：S-1或具体规定数量，Ac = 0，Re = 1。
6. 包装要求6.1.1 包装检验6.1.2现品票要求⑴、产品包装为胶袋包装,现品票粘在胶袋表面正中的位置；⑵、产品包装为纸箱包装, 现品票应粘在纸箱的右上角。
现品票参考格式：7．外观检验8．尺寸8．电性测试10. 参考文件10.1《检验和试验程序》 10.2《品质部抽样方案》10.3《整机测试手册》。
158人体手传振动的测量与评价方法GBT1490-93158 人体手传振动的测量与评价方法GBT 1490-93国家技术监督局1993-12-28公布1994-10-01实施本标准等效采纳国际标准ISO5349—1986《机械振动-人体接触手传振动的测量与评判指南》。
1主题内容与适用范畴本标准规定了人体手传振动测量和报告的一样方法，即手传振动在三个正交轴向上中心频率6.3-1250Hz的1/3倍频程，中心频率8-1000Hz 的倍频程测量，覆盖频率5.6-1400Hz的频率计权测量。
本标准只给出了按频率计权加速度和日接振时刻评判手传振动的方法，未规定安全接振限度。
本标准适用于周期的、随机的或非周期的振动。
临时还可适用于重复性冲击振动。
2引用标准GB2298机械振动、冲击名词术语GB3241声和振动分析用1/1和1/3倍频程滤波器。
GB10084振动、冲击数据分析和表示方法3术语3.1手臂系统hand-am system作为一个振动和冲击的承担器的人的上肢。
3.2手传振动hand transmitted vibretion通过手或手指直截了当加在或传到手臂系统的机械振动。
3.3差不多中心座标系basicentric conordinate system原点设在机械振动或冲击借以传到人体的接触表面上的某点或与其有关的点的右旋直角座标系。
3.4生物动力学座标系biodynamic coordinate system在生物动力学中应用的右旋直角座标系，其原点设在人体内按解剖学所确定的某点。
3.5频率计权加速度frequency-weighted acceleration按照人体对不同频率振动的感受响应及产生的生理效应规律进行计权的加速度，简称计权加速度。
3.6等能量频率计权加速度energyequivalent frequency-weighted acceleration在某一规定时刻内的频率计权加速度的能量平均值，称为该时刻内的等能量频率计权加速度，简称等能量计权加速度。
手传振动测量规范GB 11523—1989本标准参照采用国际标准ISO 5349—86《机械振动——人体接触手传振动的测量和评价准则》。
1 主题内容与适用范围本标准规定了手传振动测量仪器的要求、测量的方向和参量以及取值方法。
本标准适用于生产中人体手臂接触的手持振动工具或受振工件的振动测量。
2 引用标准GB 3241 声和振动分析用的1／1和1／3倍频程滤波器3 名词术语3．1 手传振动hand-transmitted vibration直接作用或传递到人体手臂系统的机械振动或冲击。
3．2 加速度级acceleration 1evel振动加速度与基准加速度之比的以10为底的对数乘以20，以L(下标始)h(下标终)表示。
式中：L(下标始)h(下标终)——加速度级，dB：a——振动加速度，m／s(上标始)2(上标终)；a(下标始)0(下标终)基准加速度，a(下标始)0(下标终)＝10(上标始)-6(上标终)m／s(上标始)2(上标终)。
3．3 频率计权加速度frequency－weighted acceleration按照人体对不同频率振动的生理效应规律进行计权的加速度，以α(下标始)h，w(下标终)表示。
式中：α(下标始)h，w(下标终)——频率计权加速度，m／s(上标始)2(上标终)；α(下标始)h，i(下标终)——1／1或1／3倍频程第i频段实测的加速度均方根值，m／s(上标始)2(上标终)；K(下标始)i(下标终)——1／1或1／3倍频程第i频段相应的计权系数，见附录A（补充件）；n——1／1或1／3倍频程频段总数。
3．4 频率计权加速度级（frequency－weighted acceleration level）用对数形式表示的频率计权加速度，以L(下标始)h，w(下标终)表示。
式中：L(下标始)h，w(下标终)频率计权加速度级；L(下标始)h，i(下标终)——1／1或1／3倍频程第i频段实测的加速度级均方根值；K(下标始)i(下标终)及n——同式（2）。
手传振动职业接触限值概述手传振动是指通过手持式工具或设备传导到人体的机械振动。
在一些职业中，如建筑工人、机械操作员、震动锤操作员等，接触手传振动是不可避免的。
然而，长时间接触强烈振动可能会对人体健康造成不良影响。
为了保护工人健康，各国都制定了手传振动职业接触限值，并采取相应的措施来控制振动暴露。
本文将介绍手传振动职业接触限值的定义、作用、测量方法以及控制措施等相关内容。
定义手传振动职业接触限值（Hand-Arm Vibration Occupational Exposure Limit, HAVOEL）是指在一定时间内，人体暴露于手传振动的最大可接受水平。
它是通过测量振动加速度来确定的，通常用米每秒平方（m/s²）或国际使用的剩余振动加速度（a_hv）单位来表示。
作用•保护工人健康：手传振动可能会对人体造成一系列健康问题，如手臂震颤综合征、循环系统疾病、神经病变等。
通过限制暴露于振动的时间和强度，职业接触限值可以减少工人接触振动的风险，保护其健康。
•提高工作效率：持续的手传振动会导致工人疲劳和不适，降低工作效率。
通过控制振动水平，可以减少工人的不适感，提高工作效率。
测量方法为了确定工人在工作中接触到的振动水平，需要进行测量。
以下是常用的手传振动测量方法：1.加速度测量法：通过在工人手臂或手持工具上安装加速度计，测量振动加速度。
这是一种直接测量方法，可以准确地确定振动水平。
2.能量等效法：根据振动的频率和加速度等参数，计算出能量等效振动。
这种方法是间接测量，相对测量时间较短。
3.通过人体感受评估：通过问卷调查、工人的主观感受等方式，评估工人在工作中对振动的感知程度。
接触限值各国针对手传振动职业接触制定了相应的限值标准。
以下是一些国际通用的手传振动职业接触限值：•ISO（国际标准化组织）标准：根据ISO 5349-1:2001标准，职业接触限值为2.5 m/s²（8小时）。
•欧盟标准：根据欧盟指令2002/44/EC，职业接触限值为2.5 m/s²（8小时）。
手机振动试验标准
A、试验目的：验证未包装手机的抗振性能
试验内容：手机在运行状态下进行试验，振动的频率范围为：5Hz~~~500Hz，分别在X、Y、Z轴上振动，每个轴振动60min。
ASD（加速度谱密度）为0.96㎡/S3。
试验完毕检查外观、结构及各项功能，并进行电性能检测。
判定标准：
A.1试验后一般需要检查的顺序及其内容、预期的结果一览表
A.2 电话电性能检查项目及其容限值一览表（实际测量项目可多于所列项目）
此外不允许出现掉电的情况。
B、试验目的：模拟运输过程中对手机的影响。
（对大包装箱的试验方法，通常装有20盒手机）
试验内容：频率10~30Hz,振幅0.38mm；频率30~55Hz，振幅0.19mm,在10~55Hz 范围，X、Y、Z三个方向每个振动30min，共90min。
试验后检查手机的外观结构及各项功能。
判定标准：A.1。
职业性手臂振动病诊断标准Diagnostic Criteria of Occupational Hand-Arm Vibration DiseaseGBZ 7—2002前言本标准的第6.1条为推荐性的，其余为强制性的.根据《中华人民共和国职业病防治法》制定本标准.自本标准实施之日起，原标准GB4869-1985与本标准不一致的，以本标准为准。
在接触手传（局部)振动的职业活动中,可发生手臂(局部）振动病.为了保护接触者的身体健康，有效地防治手臂振动病,曾发布GB4869—1985。
修订后的标准采用手臂振动病的名称;分级标准改为轻度、中度和重度三级;取消了甲皱微循环、两点分辨觉和深度觉的检查;采用改进的冷水复温试验和振动觉阈值检查方法。
本标准的附录A是资料性附录，附录B、附录C是规范性附录。
本标准由中华人民共和国卫生部提出并归口。
本标准由济宁医学院负责起草.参加起草单位有山西医科大学、铁道部劳动卫生研究所、辽宁省劳动卫生职业病防治研究所、山东省劳动卫生职业病防治研究所、广西壮族自治区职业病防治研究所、广西壮族自治区卫生防疫站和河南省劳动卫生职业病防治研究所。
本标准由中华人民共和国卫生部负责解释.职业性手臂振动病诊断标准Diagnostic Criteria of Occupational Hand-Arm Vibration DiseaseGBZ 7—2002手臂振动病是长期从事手传振动作业而引起的以手部末梢循环和/或手臂神经功能障碍为主的疾病，并能引起手臂骨关节—肌肉的损伤。
其典型表现为振动性白指。
1 范围本标准规定了职业性手臂振动病的诊断标准和处理原则。
本标准适用于职业活动中长期从事手传振动作业而发生的手臂振动病。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
