建筑防水涂料拉伸强度试验方法

防水涂料检测规范最新标准防水涂料作为建筑领域中重要的材料之一，其性能的优劣直接关系到建筑物的使用寿命和安全性能。

随着科技的进步和市场需求的提高，防水涂料检测规范也在不断更新。

以下是最新的防水涂料检测规范标准：1. 概述防水涂料检测规范旨在确保涂料产品在施工和使用过程中能够达到预期的防水效果，同时保障施工安全和环境友好。

2. 适用范围本规范适用于各类建筑用防水涂料，包括但不限于聚合物水泥基防水涂料、聚氨酯防水涂料、丙烯酸防水涂料等。

3. 检测项目- 涂料的固体含量- 涂料的粘度- 涂料的干燥时间- 涂料的拉伸强度- 涂料的断裂伸长率- 涂料的耐水性- 涂料的耐候性- 涂料的抗渗透性4. 检测方法- 固体含量：通过加热干燥法测定涂料中非挥发性固体的含量。

- 粘度：使用旋转粘度计测定涂料的粘度。

- 干燥时间：通过观察涂料在特定条件下的干燥过程，记录完全干燥所需的时间。

- 拉伸强度和断裂伸长率：通过拉伸试验机测定涂料成膜后的力学性能。

- 耐水性：将涂料成膜后浸泡在水中，观察其耐水性能。

- 耐候性：通过模拟自然环境中的紫外线、温度变化等条件，测试涂料的耐候性。

- 抗渗透性：通过模拟水压条件，测试涂料的抗渗透能力。

5. 检测标准- 固体含量应符合产品标准要求。

- 粘度应满足施工要求，便于涂刷或喷涂。

- 干燥时间应符合施工进度安排。

- 拉伸强度和断裂伸长率应达到或超过行业标准。

- 耐水性、耐候性和抗渗透性应满足长期使用要求。

6. 检测频率- 常规检测：每批次产品出厂前应进行一次全面检测。

- 周期性检测：每年至少进行一次，以确保产品质量的稳定性。

7. 结果判定- 所有检测项目均应符合本规范的要求。

- 对于不合格的产品，应进行返工或销毁处理。

8. 记录和报告- 检测结果应详细记录，并形成检测报告。

- 检测报告应包含检测日期、产品批次、检测项目、检测结果等信息。

9. 质量保证- 生产企业应建立完善的质量管理体系，确保产品符合本规范要求。

防水材料拉伸性能比对试验结果分析总结防水材料拉伸性能比对试验结果分析总结随着建筑工程的发展，防水材料在建筑行业中起着重要的作用。

而防水材料的性能对工程质量有着直接的影响。

为了更好地了解不同防水材料的拉伸性能，我们进行了一系列的试验比对，并对试验结果进行了分析与总结。

首先，我们选取了市场上常见的四种防水材料：聚氨酯涂料、聚合物水泥防水涂料、SBS改性沥青防水卷材和PVC防水卷材。

这些防水材料在建筑行业中应用广泛，有着不同的优缺点。

接下来，我们对这四种材料进行了拉伸性能试验，以了解它们的拉伸强度、延伸率以及断裂伸长率。

试验结果表明，聚氨酯涂料的拉伸强度较高，延伸率也较大，表现出较好的拉伸性能。

而聚合物水泥防水涂料在拉伸强度上相对较低，但延伸率较大，断裂伸长率也较高，具有较好的弹性。

SBS改性沥青防水卷材的拉伸强度在四种材料中最低，但延伸率和断裂伸长率却是最大的，表现出较好的延展性和适应性。

而PVC防水卷材在拉伸强度、延伸率和断裂伸长率三个方面均处于中等水平。

通过对试验结果的分析，我们可以得出以下几点结论：首先，对于需要有较高拉伸强度的建筑工程，我们推荐使用聚氨酯涂料作为防水材料。

其具有优异的拉伸性能，能够满足工程的需求。

其次，对于需要有较高弹性的建筑工程，聚合物水泥防水涂料是一个不错的选择。

虽然其拉伸强度相对较低，但其具有较大的延伸率和断裂伸长率，能够在外力作用下发生一定的变形，从而保护建筑结构。

第三，对于需要有较好延展性和适应性的建筑工程，SBS 改性沥青防水卷材是一个合适的选项。

尽管其拉伸强度较低，但其具有较大的延伸率和断裂伸长率，能够适应一定的结构变化，保持较好的防水效果。

最后，如果在防水材料的选择上没有特殊要求，PVC防水卷材是一个平衡的选择。

它在拉伸强度、延伸率和断裂伸长率方面均处于中等水平，能够适应一般的建筑工程需求。

总而言之，不同防水材料的拉伸性能表现出各自的特点。

在选材时，需要根据具体工程需求来确定最合适的防水材料。

涂料强度测试实验报告实验目的本实验旨在对不同涂料样品的强度进行测试，并比较不同涂料样品的性能差异，为涂料选型和应用提供参考依据。

实验原理涂料的强度测试是通过在涂料膜上施加力，检测其抗压、抗拉或抗剪的能力来评估涂料的性能。

常用的涂料强度测试方法包括拉伸强度测试、压缩强度测试和剪切强度测试。

实验材料与方法实验材料- 不同品牌的涂料样品（A、B、C）- 强度测试仪器（拉伸机、压力机、剪切机）- 实验标准样品（用于校准仪器）实验步骤1. 校准仪器：使用实验标准样品对仪器进行校准，确保测试结果的准确性。

2. 准备不同涂料样品：将涂料样品A、B、C分别均匀涂覆于实验板上，并使其干燥。

3. 拉伸强度测试：将涂有涂料样品的实验板固定在拉伸机上，施加拉力，记录拉伸强度。

4. 压缩强度测试：将涂有涂料样品的实验板固定在压力机上，施加压力，记录压缩强度。

5. 剪切强度测试：将涂有涂料样品的实验板固定在剪切机上，施加剪切力，记录剪切强度。

6. 数据处理：根据实验结果，比较不同涂料样品的强度差异，并进行统计分析。

实验结果与分析实验数据涂料样品拉伸强度（MPa）压缩强度（MPa）剪切强度（MPa）A 10 15 12B 12 14 11C 11 13 10实验分析根据实验结果，可以得出以下结论：1. 涂料样品B在拉伸强度和压缩强度上表现出最好的性能，分别为12 MPa和14 MPa，相比之下，涂料样品A表现较差。

2. 涂料样品C在剪切强度上表现出最好的性能，为10 MPa，相比之下，涂料样品B表现较差。

3. 不同涂料样品的强度差异可能与其材料成分和制备工艺有关。

结论通过涂料强度测试实验，我们对不同涂料样品的性能进行了评估。

根据实验结果，我们可以选择涂料样品B作为优先选项，因为它在拉伸强度和压缩强度上均表现出良好的性能。

然而，在剪切强度方面，涂料样品C可能更适合特定的应用场景。

我们建议在实际应用中综合考虑涂料的性能要求和实际使用条件，选择最适合的涂料样品。

非固化橡胶沥青防水涂料检测标准非固化橡胶沥青防水涂料是一种常用于建筑、道路和桥梁等工程中的防水材料，它具有优异的耐水性和抗老化能力。

为了确保其质量和性能符合要求，需要对其进行一系列的检测。

本文将对非固化橡胶沥青防水涂料的检测标准进行详细介绍，包括常用的检测方法、检测项目及其标准要求等内容。

一、抗拉强度测试1.测试原理：抗拉强度是评价橡胶沥青防水涂料抗拉性能的重要指标。

通过在一定的试验条件下，利用拉伸试验机对橡胶沥青防水涂料进行拉伸，测定其断裂强度和伸长率。

2.检测项目：抗拉强度、伸长率。

3.标准要求：根据国家标准《非固化橡胶沥青卷材》（GB/T 23457-2009），橡胶沥青防水涂料的抗拉强度应不低于0.15MPa，伸长率应不低于150%。

二、耐水性能测试1.测试原理：橡胶沥青防水涂料主要用于防水保护，其耐水性能直接影响其使用效果。

通过浸泡试验和人工气候老化试验来评价橡胶沥青防水涂料的耐水性能。

2.检测项目：浸泡试验、人工气候老化试验。

3.标准要求：根据国家标准《非固化橡胶沥青涂料》（GB/T 23456-2009），橡胶沥青防水涂料在浸泡试验后，其外观不应有明显的开裂、剥离和泡孔现象；在人工气候老化试验后，其抗拉强度损失率应不大于25%。

三、粘结强度测试1.测试原理：橡胶沥青防水涂料需要与基层材料（如混凝土、砖石、金属等）牢固粘结，以确保防水层的稳固性。

通过拉伸试验和剪切试验来评价橡胶沥青防水涂料与基层材料的粘结强度。

2.检测项目：拉伸粘结强度、剪切粘结强度。

3.标准要求：根据国家标准《非固化橡胶沥青卷材》（GB/T 23457-2009），橡胶沥青防水涂料与基层材料的拉伸粘结强度应不低于0.5MPa，剪切粘结强度应不低于0.3MPa。

四、耐碱性能测试1.测试原理：橡胶沥青防水涂料在建筑工程中，需要经受来自混凝土、水泥等碱性材料的侵蚀，因此其耐碱性能是一个重要指标。

通过埋板法和浸泡试验来评价橡胶沥青防水涂料的耐碱性能。

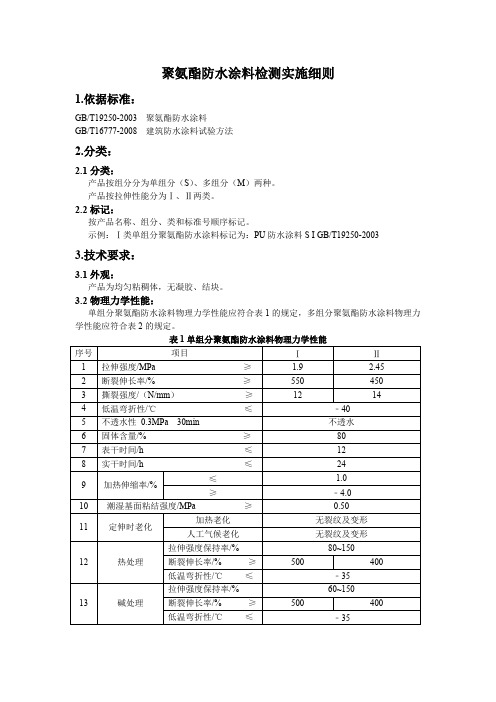

聚氨酯防水涂料检测实施细则1.依据标准：GB/T19250-2003 聚氨酯防水涂料GB/T16777-2008 建筑防水涂料试验方法2.分类：2.1分类：产品按组分分为单组分（S）、多组分（M）两种。

产品按拉伸性能分为Ⅰ、Ⅱ两类。

2.2标记：按产品名称、组分、类和标准号顺序标记。

示例：Ⅰ类单组分聚氨酯防水涂料标记为：PU防水涂料S I GB/T19250-20033.技术要求：3.1外观：产品为均匀粘稠体，无凝胶、结块。

3.2物理力学性能：单组分聚氨酯防水涂料物理力学性能应符合表1的规定，多组分聚氨酯防水涂料物理力学性能应符合表2的规定。

表1单组分聚氨酯防水涂料物理力学性能序号项目ⅠⅡ1拉伸强度/MPa ≥ 1.9 2.452断裂伸长率/% ≥5504503撕裂强度/（N/mm）≥12144低温弯折性/℃≤﹣405不透水性0.3MPa 30min不透水6固体含量/% ≥807表干时间/h ≤128实干时间/h ≤24≤ 1.09加热伸缩率/%≥﹣4.010潮湿基面粘结强度/MPa ≥0.50加热老化无裂纹及变形11定伸时老化人工气候老化无裂纹及变形拉伸强度保持率/%80~15012热处理断裂伸长率/% ≥500400低温弯折性/℃≤﹣35拉伸强度保持率/%60~15013碱处理断裂伸长率/% ≥500400低温弯折性/℃≤﹣35表1续拉伸强度保持率/%80~15014酸处理断裂伸长率/% ≥500400低温弯折性/℃≤﹣35拉伸强度保持率/%80~15015人工气候老化断裂伸长率/% ≥500400低温弯折性/℃≤﹣3510、仅用于地下工程潮湿基面时要求。

15、仅用于外漏使用的产品。

表2多分组聚氨酯防水涂料物理力学性能序号项目ⅠⅡ1拉伸强度/MPa ≥ 1.9 2.45 2断裂伸长率/% ≥450450 3撕裂强度/（N/mm）≥1214 4低温弯折性/℃≤﹣355不透水性0.3MPa 30min不透水6固体含量/% ≥927表干时间/h ≤88实干时间/h ≤24≤ 1.09加热伸缩率/%≥﹣4.010潮湿基面粘结强度/MPa ≥0.50加热老化无裂纹及变形11定伸时老化人工气候老化无裂纹及变形拉伸强度保持率/%80~15012热处理断裂伸长率/% ≥400低温弯折性/℃≤﹣30拉伸强度保持率/%60~15013碱处理断裂伸长率/% ≥400低温弯折性/℃≤﹣30拉伸强度保持率/%80~15014酸处理断裂伸长率/% ≥400低温弯折性/℃≤﹣30拉伸强度保持率/%80~15015人工气候老化断裂伸长率/% ≥400低温弯折性/℃≤﹣3010、仅用于地下工程潮湿基面时要求。

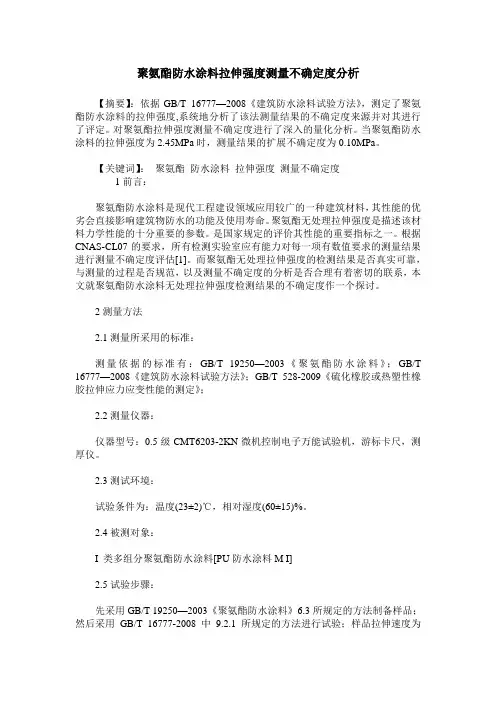

聚氨酯防水涂料拉伸强度测量不确定度分析【摘要】：依据GB/T 16777—2008《建筑防水涂料试验方法》，测定了聚氨酯防水涂料的拉伸强度,系统地分析了该法测量结果的不确定度来源并对其进行了评定。

对聚氨酯拉伸强度测量不确定度进行了深入的量化分析。

当聚氨酯防水涂料的拉伸强度为2.45MPa时，测量结果的扩展不确定度为0.10MPa。

【关键词】：聚氨酯防水涂料拉伸强度测量不确定度1前言：聚氨酯防水涂料是现代工程建设领域应用较广的一种建筑材料，其性能的优劣会直接影响建筑物防水的功能及使用寿命。

聚氨酯无处理拉伸强度是描述该材料力学性能的十分重要的参数。

是国家规定的评价其性能的重要指标之一。

根据CNAS-CL07的要求，所有检测实验室应有能力对每一项有数值要求的测量结果进行测量不确定度评估[1]。

而聚氨酯无处理拉伸强度的检测结果是否真实可靠，与测量的过程是否规范，以及测量不确定度的分析是否合理有着密切的联系，本文就聚氨酯防水涂料无处理拉伸强度检测结果的不确定度作一个探讨。

2测量方法2.1测量所采用的标准：测量依据的标准有：GB/T 19250—2003《聚氨酯防水涂料》；GB/T 16777—2008《建筑防水涂料试验方法》；GB/T 528-2009《硫化橡胶或热塑性橡胶拉伸应力应变性能的测定》；2.2测量仪器：仪器型号：0.5级CMT6203-2KN微机控制电子万能试验机，游标卡尺，测厚仪。

2.3测试环境：试验条件为：温度(23±2)℃，相对湿度(60±15)%。

2.4被测对象：I 类多组分聚氨酯防水涂料[PU防水涂料M I]2.5试验步骤：先采用GB/T 19250—2003《聚氨酯防水涂料》6.3所规定的方法制备样品；然后采用GB/T 16777-2008中9.2.1所规定的方法进行试验；样品拉伸速度为（500±50）mm/min。

3数学模型聚氨酯拉伸强度的计算公式是[2]：式中：——聚氨酯的拉伸强度，单位MPa；——聚氨酯拉伸过程中的最大力，单位N；——试件中间部位宽度，单位mm；——试件厚度，单位mm；4样品制备试验在标准试验条件：温度为23℃±2℃，相对湿度（50±10）%，完成涂膜，然后按照GB/T528的要求制备哑铃试件。

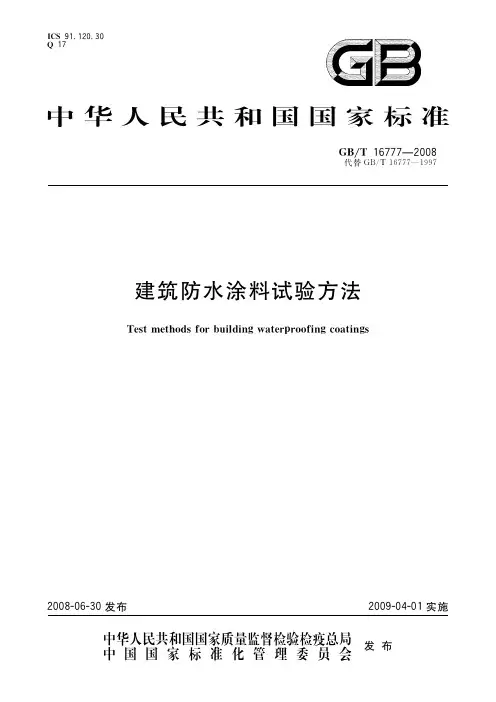

建筑防水涂料试验方法建筑防水涂料试验方法1、范围本标准适用于建筑防水涂料。

（依据 GB/T 16777-2008）2、标准试验条件实验室标准试验条件为：温度：（23±2）℃，相对湿度：（50±10）%。

3、试件制备3.1 试验器具3.1.1 涂膜模框。

3.1.2 电热鼓风烘箱：控温精度±2℃。

3.2 试验步骤3.2.1 试验前模框、工具、涂料应在标准试验条件下放置24h以上。

3.2.2 称取所需的试验样品量，保证最终涂膜厚度（1.5±0.2）mm。

单组分防水涂料应将其混合均匀作为试料，多组分防水涂料应生产厂规定的配比精确称量后，将其混合均匀作为试料。

分类脱模前的养护条件脱膜后的养护条件水性沥青类在标准条件120h （40±2）℃48h后，标准条件4h 高分子类在标准条件96h （40±2）℃48h后，标准条件4h溶剂型、反应型标准条件96h 标准条件72h3.2.3 检查涂膜外观。

从表面光滑平整、无明显气泡的涂膜上按规定裁取试件。

项目试件形状（尺寸/mm）数量/个拉伸性能符合规定的哑铃Ⅰ型 5撕裂强度符合规定的无割口直角形 5 低温弯折、低温柔性100×25 3不透水性150×150 3加热伸缩率300×30 34、耐热性4.1 试验器具4.1.1 电热鼓风烘箱：控温精度±2℃。

4.1.2 铝板：厚度不小于2mm，面积大于100mm×50mm，中间上部有一小孔，便于悬挂。

4.2 试验步骤将样品拌匀后，将样品按生产厂的要求分2～3次涂覆（每次间隔不超过24h）在已清洁干净的铝板上，涂覆面积为100mm×50mm，总厚度1.5mm，最后一次将表面刮平，进行养护，不需要脱模。

然后将铝板垂直悬挂在已调节到规定温度的电热鼓风干燥箱内，试件与干燥箱壁间的距离不小于50mm，试件的中心宜与温度计的探头在同一位置，在规定温度下放置5h后取出，观察表面现象，共试验3个试件。

聚合物水泥防水涂料检测标准及步骤方法聚合物水泥防水涂料检测的实验室标准试验条件为：温度（23±2）℃，相对湿度45%~70%。

检测前样品及所用器具均应在标准条件下放置至少24h。

首先进行外观检查，即用玻璃棒将液体组分和固体组分分别搅拌后目测。

液体组分应为无杂质、无凝胶的均匀乳液；固体组分应为无杂质、无结块的粉末。

一、固体含量的测定将聚合物水泥涂料的试样按照生产厂指定的比例混合均匀后，按照GB/T16777-1997第四章A法的规定进行测定。

具体测定方法如下。

1、将直径75~80mm、边高8~10mm的培养皿放在干燥箱内于（105±2）℃下干燥30min，取出放入内放有变色硅胶或无水氯化钙的干燥器中，冷却至室温后称量。

2、将聚合物水泥防水涂料样品搅拌均匀后称取约2g的试样（足以保证最后度样的干固量）置于已称量的培养皿中，并使试样均匀地流布于培养皿的底部。

然后放入干燥箱内在（105±2）℃的温度下干燥1h后取出，放入干燥器中冷却至室温后称量。

然后再将培养皿放入干燥箱内，干燥30min后，再放入干燥器中冷却至室温后称量。

重复上述操作，直至前后两次称量差不大于0.01g为止（全部称量精确至0.01g）。

3、试验结果计算（1）固体含量按式（5-1）计算：X=（m2-m）/(m1-m)×100 （5-1）式中X——固体含量，%；m——培养皿质量，g；m1——干燥前试样和培养皿质量，g；m2——干燥后试样和培养皿质量，g。

（2）挥发物和不挥发物按式（5-2）和式（5-3）计算：V=(m3-m4)/m3×100 (5-2)VN=m4/m3×100 (5-3)式中V——挥发物含量，%；VN——不挥发物含量，%；m3——干燥前试样质量,g；m4——干燥后试样质量，g。

4、结果评定及试验报告填写内容如下。

试验结果取两次平行试验的平均值，每个试样的试验结果计算精确到1%。

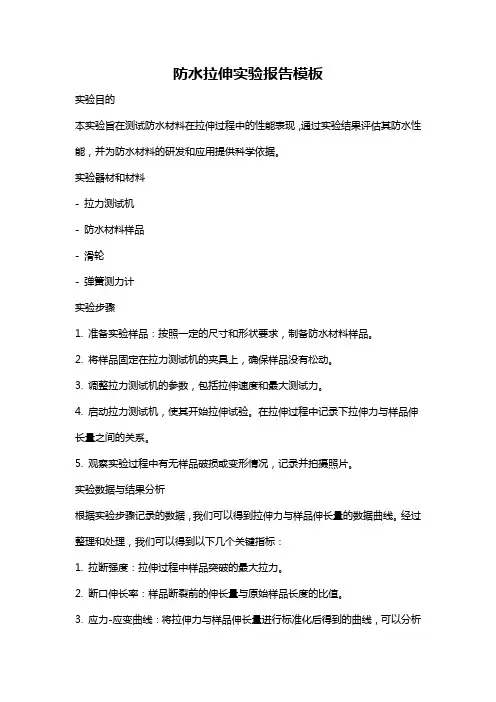

防水拉伸实验报告模板实验目的本实验旨在测试防水材料在拉伸过程中的性能表现，通过实验结果评估其防水性能，并为防水材料的研发和应用提供科学依据。

实验器材和材料- 拉力测试机- 防水材料样品- 滑轮- 弹簧测力计实验步骤1. 准备实验样品：按照一定的尺寸和形状要求，制备防水材料样品。

2. 将样品固定在拉力测试机的夹具上，确保样品没有松动。

3. 调整拉力测试机的参数，包括拉伸速度和最大测试力。

4. 启动拉力测试机，使其开始拉伸试验。

在拉伸过程中记录下拉伸力与样品伸长量之间的关系。

5. 观察实验过程中有无样品破损或变形情况，记录并拍摄照片。

实验数据与结果分析根据实验步骤记录的数据，我们可以得到拉伸力与样品伸长量的数据曲线。

经过整理和处理，我们可以得到以下几个关键指标：1. 拉断强度：拉伸过程中样品突破的最大拉力。

2. 断口伸长率：样品断裂前的伸长量与原始样品长度的比值。

3. 应力-应变曲线：将拉伸力与样品伸长量进行标准化后得到的曲线，可以分析材料的变形和破坏过程。

根据上述指标，我们可以评估防水材料的拉伸性能。

例如，拉断强度越高代表材料抵抗拉伸的能力越强，断裂伸长率越高代表材料具有较好的柔韧性和延展性。

实验结论根据实验数据和结果分析，我们可以得出以下结论：1. 防水材料在拉伸过程中具有一定的抗拉性能，能够承受一定的拉力。

2. 不同类型和厚度的防水材料具有不同的拉伸性能，其拉断强度和断裂伸长率存在差异。

3. 通过实验得到的应力-应变曲线可以帮助我们了解材料的力学性能和破坏过程。

实验总结通过本次实验，我们对防水材料的拉伸性能进行了测试和评估。

实验结果可以为防水材料的研发、设计和应用提供科学依据。

然而，在实验过程中仍然存在一些局限性，如实验条件的限制和样品尺寸的差异等。

因此，今后可以进一步完善实验方法，提高实验数据的可靠性和准确性。

参考资料- 材料力学实验方法与实例，李明著，科学出版社，2010年。
