锚杆知识简介

一、锚杆支护的概念在岩层的任何位置，开凿一个空洞时，就破坏了原来岩石力学的均衡，空洞周围的岩石就发生向空洞内移动的性质。

这种性质，表现为顶板的沉降、冒顶、挤压、片帮、底鼓等现象。

达些现象表现为何种形式，什么时间出现，变化的程度，随着岩层地质条件和岩石力学条件有很大差别。

井下支护根据完全不同的作用，基本上划分为两大类。

一种是用支柱、发旋、砌壁等方法直接支承岩层，另一种是用注入水泥浆或化学剂等来补强巷道周围的岩层，用岩层自己的力量起支护作用。

锚杆支护是在岩层内安装锚杆，使岩层起到补强作用，属于后一种井下支护方法。

它的效果是根据对巷道产生的地压能起到多大的抵抗作用来判断的。

对于锚杆支护不是单纯考虑描杆的作用，同时还要考虑巷道周围岩层的地压情况。

为了更有效的使用锚杆，必须正确的掌握岩层地压的现象和引起这些现象的原因，即发生在岩层内部变化的全部情况。

锚杆支护的目的，除了防止浮石的冒落、片帮、或是作为临时支护以外，锚杆对岩层的作用是抑制引起发生上述各种现象的“原因”的。

二、锚杆的分类锚杆文护分为集中锚固和全长锚固两种。

前者是以插进钻孔中的锚杆头部的锚固装置和尾部的垫板把岩层固定，由锚杆的张力栓定岩层，后者是将锚杆和钻孔之间的间隙用砂浆或胶结剂进行充填，使之完全粘结的方式。

根据锚固的方式，锚杆的分类如下表所示：三、锚杆预紧力为了保持锚杆的稳定，一般考虑安装以后的损失，拧紧力要比初期张力提高25%左右。

锚杆松动的原因主要是由于锚头部或拧紧部的破坏。

如果锚头部是完整的，就要考虑拧紧部问题。

拧紧部的松动原因，有垫板安装不良，垫板处岩层局部破碎，螺帽松动等。

螺帽松动的原因有：爆破时岩层的振动、螺杆螺纹不良，不洁物进入螺纹等。

另外，由于温度的变化，锚杆本身的膨胀收缩所引起的拧紧力的减少。

四、影响锚杆支护的因素（1）锚固层任何锚杆支护方法必须根据预计要支撑的岩层的情况设计。

拉出强度试验在大多数情况下能迅速地确定适宜的锚固层。

锚杆施工在建筑工程中，锚杆施工是一项至关重要的工序。

锚杆作为一种固定和支撑结构的重要组成部分，其施工质量直接影响着整个工程的安全和稳定性。

本文将从锚杆的定义、施工工艺、施工注意事项等方面进行详细介绍。

一、锚杆的定义锚杆是一种通过预埋深入土壤或岩石中，用来固定和支撑工程结构的杆状物。

锚杆分为钢筋混凝土锚杆和钢管锚杆两种主要类型，通常应根据工程需要选择合适的类型和规格。

二、锚杆施工工艺1. 洞口开挖首先需要在工地上根据设计要求开挖锚杆孔洞，洞口直径和深度应符合设计规范，同时保持洞口光滑和垂直。

2. 锚杆安装在洞口开挖完成后，将锚杆垂直插入洞内，注意保持锚杆的正确方向和位置，然后进行灌浆和固结处理，确保锚杆与周围土体结合牢固。

3. 拉拔调节根据设计要求和现场实际情况，对锚杆进行拉拔调节，调整锚杆的张紧力和位置，以确保整体结构的稳定性和承载能力。

4. 封固处理最后，进行封固处理，将锚杆顶端空隙填充或封堵，防止锚杆受到外部侵蚀和破坏，确保锚杆的使用寿命和安全性。

三、施工注意事项1.在进行锚杆设计和施工前，务必进行详细的勘察和分析，确保符合实际情况和使用要求。

2.施工过程中应严格按照设计图纸和工艺要求进行，严禁私自变动或减少工序。

3.施工现场应保持整洁和安全，严格执行相关安全规定，确保施工人员和周围环境的安全。

4.锚杆施工完成后，应进行验收和监测，确保施工质量和效果符合要求。

通过对锚杆的定义、施工工艺和施工注意事项的介绍，相信读者对锚杆施工有了更深入的了解。

在今后的建筑工程中，我们必须高度重视锚杆施工，确保工程的安全和稳定性。

锚杆支护一、锚杆支护的原理锚杆支护就是以维护和利用围岩的自承能力为基点，及时地进行支护，控制围岩的变形和松弛，使围岩成为支护体系的组成部分。

通过锚入围岩内部的杆体，改变巷道围岩的本身的力学状态，在巷道周围形成一个整体而又稳定的承载环，和围岩共同作用，达到维护巷道的目的。

这一支护形式与传统的棚式支护相比属于主动积极加固巷道围岩的支护形式。

二、锚杆在支护中的作用1、锚杆的悬吊作用悬吊作用是指用锚杆将软弱的直接顶板吊挂在其上的坚固老顶之上。

如图1所示，或者是用锚杆将因巷道开挖而引起松动的岩块连接在松动区外的完整坚固岩石上，使松动岩块不至冒落。

2、锚杆的组合梁理论在层状岩层的巷道顶板中，通过锚入一系列的锚杆，将锚杆长度以内的薄层岩石锚成岩石组合梁，从而提高其承载力。

利用锚杆的拉力将层状岩层组合起来形成组合梁结构进行支护，这就是锚杆组合梁作用。

组合梁作用的本质在于通过锚杆的预拉应力将原视为叠合梁的岩层挤紧，增大岩层间的摩擦力；同时，锚杆本身也提供一定的抗剪能力，阻止其层间错动。

锚杆把数层薄的岩层组合成类似铆钉加固的组合梁，这时被锚固的岩层便可看成组合梁，全部锚固层能保持同步变形，顶板岩层抗弯刚度得以大大提高。

3、锚杆锲固作用锚杆的悬吊作用锚杆的组合作用是指在围岩中存在一组或多组不同产状的不连续面的情况下，由于锚杆穿过这些不连续面，防止或减少了围岩沿不连续面的移动。

如图3。

44、挤压加固拱作用形成以锚杆头和紧固端为顶点的锥形体压缩区。

如将锚杆沿拱形锚杆的楔固作用p бb p 锚杆的楔固作用-б p (бbp巷道周边按一定间距径向排列，在预应力作用下，每根锚杆周围形成的锥形体压缩区彼此重叠联结，在围岩中形成一连续压缩带。

它不仅能保持自身的稳定，而且能承受地压，组织上部围岩的松动和变形。

显然，对锚杆施加预紧力是形成加固拱的前提。

5、锚杆的减跨作用如果把不稳定的顶板岩层看成是支撑在两帮的叠合梁，由于可视悬吊在老顶上的锚杆为支点，安设了锚杆就相当于在该处打了点柱增加了支点而减少了顶板的跨度，从而降低了顶板岩层的弯曲应力和挠度，维持了顶板与岩石的稳定性，使岩石不易变形和破坏。

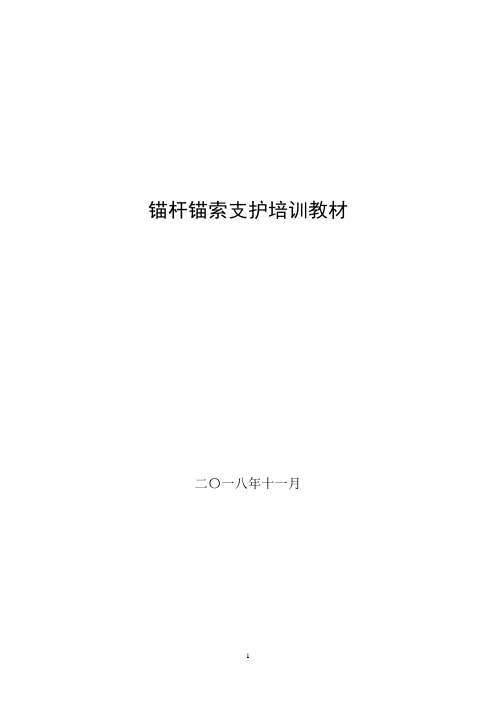

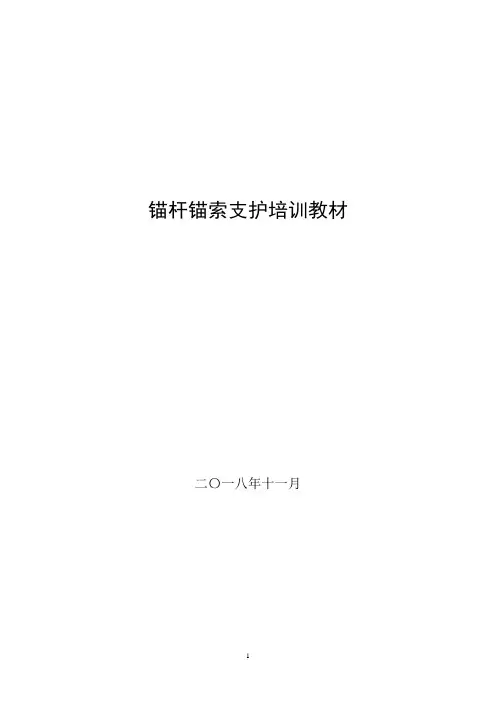

锚杆锚索支护培训教材二〇一八年十一月第一章锚杆、锚索支护基础知识一、锚杆支护基础知识1、锚杆支护理论锚杆就是加固围岩、锚固煤岩体的一种杆体。

锚杆支护是以维护和利用围岩的自承能力为基点，及时地进行支护，控制围岩的变形和松驰，使围岩成为支护体系的组成部分。

通过锚入围岩内部的杆体，改变巷道围岩本身的力学状态，在巷道周围形成一个整体而又稳定的承载环（带），和围岩共同作用，达到维护巷道的目的。

属于积极主动加固巷道围岩的支护形式。

1）、锚杆支护作用机理锚杆支护的作用机理有加固拱作用，悬吊作用、组合梁作用、围岩补强、减小巷道跨度作用等。

（1）加固拱作用对于被纵横交错的弱面所切割的块状或破裂状围岩，及时用锚杆加固，就能提高岩体结构弱面的抗剪强度，在围岩周边一定厚度的范围内形成一个不仅能维持自身稳定，而且能防止其上部围岩松动和变形的加固拱，从而保持巷道围岩的稳定。

如图所示。

加固拱锚杆悬吊作用（2）悬吊作用悬吊作用是锚杆把将要冒落的软弱岩层或危岩悬吊在上部坚固稳定的岩体上，由锚杆来承担危岩或软弱岩层的重量，如图所示。

（3）组合梁作用在层状岩层的巷道顶板中，通过锚入一系列的锚杆，将锚杆锚固长度以内的薄层岩石组成岩石纵横梁，从而提高其承载能力。

可以把平顶巷道的层状岩石顶板看作是以巷道两帮为支点的叠合梁。

在载荷作用下，各层岩石（板）都有各自的单独弯矩，每层岩石（板）的上下缘分别处于受压和受拉状态。

用锚杆将各层岩石锚固在一起之后，在载荷作用下，各层岩石之间基本不会发生离层、错动，就如同一块板的弯曲一样，大大提高了组合梁的抗弯强度和承载能力。

如图所示组合梁作用锚杆预拉力（或称初撑力）的大小对巷道顶板稳定性具有决定性的作用。

当预拉力大到一定程度时，锚杆长度范围内和锚杆长度以上的顶板离层得以消除，使巷道顶板形成“刚性”顶板，“刚性”顶板本身提供了一个压力自撑结构。

2、锚杆种类用作支护的锚杆，可根据其锚固的长度划分为集中锚固类锚杆和全长锚固类锚杆。

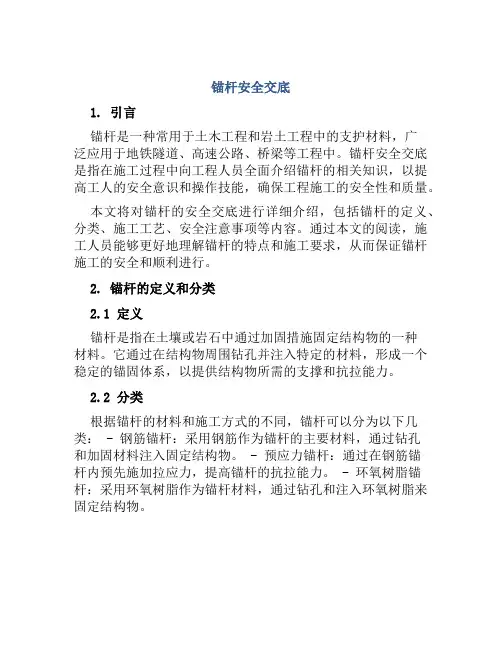

锚杆安全交底1. 引言锚杆是一种常用于土木工程和岩土工程中的支护材料，广泛应用于地铁隧道、高速公路、桥梁等工程中。

锚杆安全交底是指在施工过程中向工程人员全面介绍锚杆的相关知识，以提高工人的安全意识和操作技能，确保工程施工的安全性和质量。

本文将对锚杆的安全交底进行详细介绍，包括锚杆的定义、分类、施工工艺、安全注意事项等内容。

通过本文的阅读，施工人员能够更好地理解锚杆的特点和施工要求，从而保证锚杆施工的安全和顺利进行。

2. 锚杆的定义和分类2.1 定义锚杆是指在土壤或岩石中通过加固措施固定结构物的一种材料。

它通过在结构物周围钻孔并注入特定的材料，形成一个稳定的锚固体系，以提供结构物所需的支撑和抗拉能力。

2.2 分类根据锚杆的材料和施工方式的不同，锚杆可以分为以下几类： - 钢筋锚杆：采用钢筋作为锚杆的主要材料，通过钻孔和加固材料注入固定结构物。

- 预应力锚杆：通过在钢筋锚杆内预先施加拉应力，提高锚杆的抗拉能力。

- 环氧树脂锚杆：采用环氧树脂作为锚杆材料，通过钻孔和注入环氧树脂来固定结构物。

3. 锚杆的施工工艺3.1 施工前准备在进行锚杆施工前，需要进行以下几项准备工作： - 制定施工方案：根据实际情况和设计要求，制定合理的施工方案，包括施工步骤、施工工艺和施工时间等。

- 准备材料和设备：根据施工方案确定所需的锚杆材料和施工设备，确保施工过程中的材料和设备的供应和使用。

3.2 施工过程3.2.1 钻孔根据设计要求，在结构物周围进行钻孔，钻孔的深度和直径应根据具体情况进行确定。

钻孔过程中需要注意以下事项：- 使用适当的钻具和钻头：根据钻孔的类型和地质条件，选择合适的钻具和钻头，确保钻孔的效果和质量。

- 控制钻孔进度和方向：严格控制钻孔的进度和方向，确保钻孔的准确度和一致性。

- 定期清理钻孔：钻孔过程中要定期清理碎屑和排出的泥浆，以保持钻孔的畅通。

3.2.2 注浆在钻孔完成后，需要进行注浆操作。

锚杆锚索支护的相关知识锚杆锚索支护的相关知识第一节锚杆支护技术一、锚杆支护的原理锚杆支护就是以维护和利用围岩的自承能力为基点，及时地进行支护，控制围岩的变形和松弛，使围岩成为支护体系的组成部分。

通过锚入围岩内部的杆体，改变巷道围岩的本身的力学状态，在巷道周围形成一个整体而又稳定的承载环，和围岩共同作用，达到维护巷道的目的。

这一支护形式与传统的棚式支护相比属于主动积极加固巷道围岩的支护形式。

二、锚杆在支护中的作用1、悬吊作用锚杆将软弱岩层挂在上面坚固稳定的岩层上。

2、组合梁作用在层状岩层的巷道顶板中，通过锚入一系列的锚杆，将锚杆长度以内的薄层岩石锚成岩石组合梁，从而提高其承载力。

3、围岩补强作用巷道深部围岩中岩石处于三轴受压状态，而靠近巷道周边的岩石则处于二轴受力状态，后者的强度大大小于前者，故易于破坏而丧失稳定性。

巷道周围打锚杆后，有些岩石又部分恢复了三轴受力状态增大了它本身的强度；另外锚杆还可以增加岩层弱面的剪断阻力，使巷道周边围岩不易破坏和失稳，这就叫作围岩补强作用。

4、挤压连接作用锚杆将巷道锚栓挤紧，对岩石施加预应力，以平衡岩石内所产生的张拉力，阻止裂隙的继续扩大，而且对于松散岩石也能起到挤压连接作用。

5、挤压加固拱作用松散岩石在预应力作用下围绕每根锚杆的周围会形成一个两头带圆锥的筒形挤压区或压缩应力区，在系统排列的锚杆群中，这些挤压区或压缩应力区便组成了一个具有相当宽厚的均匀压缩加固带，它相当于一种承载结构而支承相当大的载荷。

三、锚杆支护巷道有关规定：1、锚杆支护优先选用树脂锚杆，锚杆的长度应根据巷道的类别、围岩情况、矿压情况和断面情况等确定，并不得小于1600mm。

2、非金属锚杆必须符合防静电、阻燃的要求，并取得煤安标志。

3、开拓大巷、采区准备巷锚杆直径不小于18mm，长度不小于1800mm。

4、15#煤非采空区巷道顶锚杆直径不小于20mm，长度不小于2200mm，帮锚杆直径不小于18mm，长度不小于2000mm，15#煤层采空区巷道帮锚杆直径不小于20mm，长度不小于2400mm，15#煤松散煤层巷道和切巷帮锚杆直径不小于20mm，长度不小于2400mm，单一煤层巷道顶锚杆直径不小于18mm，长度不小于1800mm，二次动压巷道帮锚杆长度不小于2400mm。

锚杆锚索支护的相关知识文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-锚杆锚索支护的相关知识第一节锚杆支护技术一、锚杆支护的原理锚杆支护就是以维护和利用围岩的自承能力为基点，及时地进行支护，控制围岩的变形和松弛，使围岩成为支护体系的组成部分。

通过锚入围岩内部的杆体，改变巷道围岩的本身的力学状态，在巷道周围形成一个整体而又稳定的承载环，和围岩共同作用，达到维护巷道的目的。

这一支护形式与传统的棚式支护相比属于主动积极加固巷道围岩的支护形式。

二、锚杆在支护中的作用1、悬吊作用锚杆将软弱岩层挂在上面坚固稳定的岩层上。

2、组合梁作用在层状岩层的巷道顶板中，通过锚入一系列的锚杆，将锚杆长度以内的薄层岩石锚成岩石组合梁，从而提高其承载力。

3、围岩补强作用巷道深部围岩中岩石处于三轴受压状态，而靠近巷道周边的岩石则处于二轴受力状态，后者的强度大大小于前者，故易于破坏而丧失稳定性。

巷道周围打锚杆后，有些岩石又部分恢复了三轴受力状态增大了它本身的强度；另外锚杆还可以增加岩层弱面的剪断阻力，使巷道周边围岩不易破坏和失稳，这就叫作围岩补强作用。

4、挤压连接作用锚杆将巷道锚栓挤紧，对岩石施加预应力，以平衡岩石内所产生的张拉力，阻止裂隙的继续扩大，而且对于松散岩石也能起到挤压连接作用。

5、挤压加固拱作用松散岩石在预应力作用下围绕每根锚杆的周围会形成一个两头带圆锥的筒形挤压区或压缩应力区，在系统排列的锚杆群中，这些挤压区或压缩应力区便组成了一个具有相当宽厚的均匀压缩加固带，它相当于一种承载结构而支承相当大的载荷。

三、锚杆支护巷道有关规定：1、锚杆支护优先选用树脂锚杆，锚杆的长度应根据巷道的类别、围岩情况、矿压情况和断面情况等确定，并不得小于1600mm。

2、非金属锚杆必须符合防静电、阻燃的要求，并取得煤安标志。

3、开拓大巷、采区准备巷锚杆直径不小于18mm，长度不小于1800mm。

锚杆，英文“Bolt”;"bolting（准确称谓）"; "anchor(早期称谓)"是当代煤矿当中巷道支护的最基本的组成部分,他将巷道的围岩束缚在一起,使围岩自身支护自身.现在锚杆不仅用于矿山，也用于工程技术中，对边坡，隧道，坝体进行主动加固。

锚杆作为深入地层的受拉构件，它一端与工程构筑物连接，另一端深入地层中，整根锚杆分为自由段和锚固段，自由段时指将锚杆头处的拉力传至锚固体区域，其功能是对锚杆施加预应力；锚固段时指水泥浆体将预应力筋与土层粘结的区域，其功能是将锚固体与土层的粘结摩擦作用增大，增加锚固体的承压作用，将自由段的拉力传至土体深处。

锚杆根据其使用的材料可以分为：木锚杆，钢锚杆，玻璃钢锚杆等等。

按锚固方式分为：端锚固，加长锚固和全长锚固以下列举几个称谓的锚杆(1)木锚杆。

我国使用的木锚杆有两种，即普通木锚杆和压缩木锚杆。

(2)钢筋或钢丝绳砂浆锚杆。

以水泥砂桨作为锚杆与围岩的粘结剂。

(3)倒楔式金属锚杆。

这种锚杆曾经是使用最为广泛的锚杆形式之一。

由于它加工简单，安装方便，具有一定的锚固力，因此这种锚杆在一定范围内至今还在使用。

(4)管缝式锚杆。

是一种全长摩擦锚固式锚杆。

这种锚杆具有安装简单、锚固可靠、初锚力大、长时锚固力随围岩移动而增长等特点。

(5)树脂锚杆。

用树脂作为锚杆的粘结剂，成本较高。

(6)快硬膨胀水泥锚杆。

采用普通硅酸盐水泥或矿渣硅酸盐水泥加入外加剂而成，具有速凝、早强、减水、膨胀等特点(7)双快水泥锚杆。

是由成品早强水泥和双快水泥按一定比例混合而成的。

具有快硬快凝、早强的特点。

一、管缝式锚杆工作原理和特点管缝式锚杆是一种全长锚固，主动加固围岩的新型锚杆，它立体部分是一根纵向开缝的高强度钢管，当安装于比管径稍小的钻孔时，可立即在全长范围内对孔壁施加径向压力和阻止围岩下滑的摩擦力，加上锚杆托盘托板的承托力，从而使围岩处于三向受力状态。

在爆破振动围岩锚移等情况下，后期锚固力有明显增大，当围岩发生显著位移时，锚杆并不失去其支护抗力，它比涨壳式锚杆有更好的特性。
