二等水准测量记录规定.

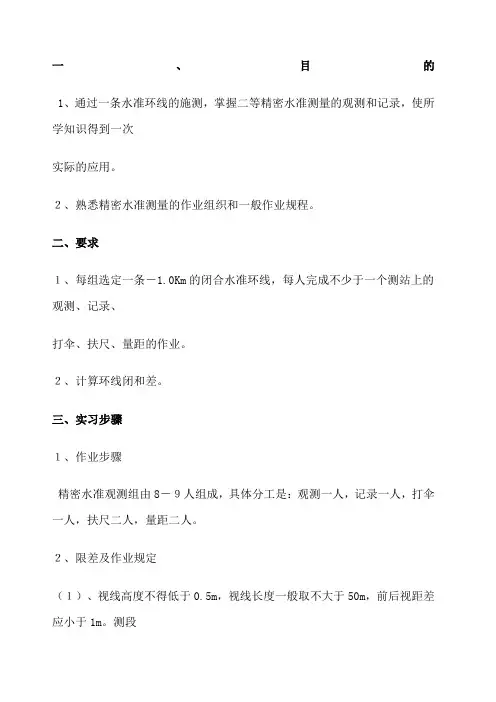

一、目的1、通过一条水准环线的施测，掌握二等精密水准测量的观测和记录，使所学知识得到一次实际的应用。

２、熟悉精密水准测量的作业组织和一般作业规程。

二、要求１、每组选定一条－1.0Km的闭合水准环线，每人完成不少于一个测站上的观测、记录、打伞、扶尺、量距的作业。

２、计算环线闭和差。

三、实习步骤１、作业步骤精密水准观测组由8－９人组成，具体分工是：观测一人，记录一人，打伞一人，扶尺二人，量距二人。

２、限差及作业规定（１）、视线高度不得低于0.5m，视线长度一般取不大于50m，前后视距差应小于1m。

测段距离累积差小于3m。

（２）、一测段的测站数布置成偶数，仪器和前后标尺应尽量在一条直线上。

（３）、观测时要注意消除视差，气泡严格居中，各种螺旋均应旋进方向终止。

（４）、视距读至1mm，基辅分划读至0.1mm，基辅高差之差≤0.6mm。

（５）、上丝与下丝的平均值与中丝基本分划之差，对于0.5cm刻划标尺应≤1.5mm，对于1.0cm刻划标尺应≤3.0mm。

（６）、各项记录正确整齐，清晰，严禁涂改。

原始读数的米、分米值有错时，可以整齐地划去，现场更正，但厘米及其以下读数一律不得更改，如有读错记错，必须重测，严禁涂改。

（７）、每一站上的记录、计算待检查全部合格后才可迁站。

（８）、测完一闭合环计算环线闭合差，其值应小于±４√Ｌmm，Ｌ为环线长度，以公里为单位。

３、观测程序精密水准测量中采用如下的观测程序：往测奇数站的观测程序为：后前前后往测偶数站的观测程序为：前后后前返测奇数站的观测程序为：前后后前返测偶数站的观测程序为：后前前后在一个测站上的观测步骤（以往测奇数站为例）为：（１）、首先将仪器整平。

２）、望远镜对准后视水准标尺，转动倾斜螺旋使符合水准气泡两端影像分离不得大于3mm，用上、下视距丝平分水准标尺的相应基本分划读取视距。

读数时标尺分划的位数和测微器的第一位数共四个数字要连贯出。

（３）、接着转动倾斜螺旋使气泡影像精密符合，并转动测微螺旋使楔形丝照准基本分划，读分划线三位数和测微器二位数。

国家一、二等水准测量规范1 范围本标准规定了在全国建立一、二等水准网的布设原则、施测方法和精度指标。

本标准适用于国家一、二等水准网的布测。

区域性的精密水准也可参照使用。

2 规范性引用文件下列标准中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T3161 光学经纬仪GB/T10156 水准仪GB/T16818 中、短程光电测距规范GB/T18314 全球定位系统（GPS测量规范）GB50007-2002 建筑地基基础设计规范CH1001 测绘技术总结编写规定CH1002 测绘产品检查验收规定CH1003 测绘产品质量评定标准CH/T1004 测绘技术设计规定CH/T2004 测量外业电子记录基本规定CB/T2006 水准测量电子记录规定JJG8 水准标尺检定规程JJG414 光学经纬仪检定规程JJG425 水准仪检定规程JJG703 光电测距仪检定规程JJF1118 全球定位系统（GPS）接收机（测地型和导航型）校准规范3 术语和定义下列术语和定义适用于本标准：3.1结点node水准网中至少连接三条水准测线的水准点。

3.2水准路线levelling line同级水准网中两相邻结点间的水准测线3.3区段section水准路线中两相邻基本水准点间的水准测线3.4测段levelling section两相邻水准点间的水准测线3.5 连测connect levelling将水准点或其他高程点包含在水准路线中的观测。

3.6支测branch levelling自路线中任一水准点起，至其他任何固定的观测。

3.7接测adjioning levelling新设水准路线中任一点连接其他水准路线上水准点的观测。

3.8检测check levelling检查已测高差的变化是否符合规定而进行的观测。

一二等水准测量规范水准测量是一种用于精确测量地面点高程的方法，在工程建设、地形测绘、地质勘探等领域有着广泛的应用。

其中，一二等水准测量属于高精度的测量工作，对测量的精度、操作流程和数据处理等方面都有着严格的规范要求。

一、测量仪器的要求进行一二等水准测量时，所使用的水准仪必须经过严格的检验和校准，以确保其测量精度符合规范要求。

通常，应选用精度不低于 DS05 级的水准仪，并配备相应精度的水准尺。

水准仪的望远镜放大倍数、视场清晰度、调焦精度等性能指标都应达到较高的标准。

水准尺的刻度应清晰、均匀，且长度稳定，不易变形。

在测量前，还需要对仪器进行全面的检查，包括水准仪的 i 角误差（水准仪视准轴与水准管轴之间的夹角）、水准尺的零点误差等。

若发现误差超出允许范围，必须进行校正或更换仪器。

二、测量环境的要求测量时的气象条件对测量结果会产生一定的影响。

一般来说，应选择在天气晴朗、微风、气温稳定的时段进行测量，以减少大气折光、温度变化等因素对测量精度的影响。

同时，应避免在阳光直射、地面有强烈反光或有震动干扰的地方设立测站。

此外，测量路线应尽量避开交通繁忙、施工区域和电磁场干扰较强的地段。

如果无法避开，应采取相应的措施，如增加观测次数、缩短视线长度等，以减小外界干扰对测量结果的影响。

三、测量人员的要求从事一二等水准测量的人员必须具备专业的测量知识和丰富的实践经验。

测量人员应熟悉水准仪的操作方法，能够准确读取和记录测量数据，并具备处理测量过程中出现的各种问题的能力。

在测量过程中，测量人员应保持严谨的工作态度，严格按照规范要求进行操作，不得随意简化测量流程或篡改测量数据。

同时，测量人员之间应密切配合，协同完成测量任务。

四、测量流程及操作要点1、选点和埋石在进行水准测量前，首先要根据测量任务的要求和实际地形条件，合理选择水准点的位置。

水准点应选在地基稳固、易于保存和便于观测的地方。

选定位置后，要进行埋石工作，确保水准点的稳定性。

国家一二等水准测量规范2016一、总则（一）为保证测量工作的准确性，确保国家一类、二类水准仪器的建立及其所得数据的准确性，本规范规定了国家一类、二类水准仪器的建立及其精度测试、校正及检定要求。

（二）本规范适用于国内各类正式举行水准测量的国家机关或单位使用的一类、二类水准仪器，也适用于其它单位、机关于竣工测量、修缮水准、历史文物加固及灾害测量等工作开展的一类、二类水准仪器二、术语1、一类水准仪器：满足国家量器具质量规定及本规范要求，可用于平差计算，精度可达千分之一以上，按实测线路长度精度设计，监控罗盘、激光、跟踪记录系统等。

三、水准仪器的使用（一）使用仪器前，应按本规范规定的要求进行校正及检定，经检定合格的仪器准确度的误差低于本规范规定的要求，方可使用。

同时，除经有关部门批准外，不能进行更改、改装用于更高精度的水准测量，仪器损坏时同样要进行校正及检定。

（二）使用仪器时，应每次开始工作前，先进行快速检查和慢速校核，以及定期重复检查，以便及时发现仪器及其部件的故障，及时更换或维护。

（三）仪器在运输中有严重振动时，应暂停使用，重新校正和检定后方能够使用。

四、保管与设备（一）水准仪器的保管应位于温度较低、湿度较小、无强电磁干扰及其它有害因素的环境，以避免影响水准仪器准确度和使用寿命。

（二）水准仪器应定期进行清洁保养，以使其始终保持完好的状态。

（三）水准仪器经校正及检定后应附上检定证书，并在仪器上安装org密封印章，本规范规定的校正及检定质量要求以检定证书为准。

（四）水准仪器应建立完整的管理制度，以确保其正确的使用，神志要求的收集与使用记录，以及及时的校正及检定，并不断地完善与改进。

五、水准仪器的校正及检定（一）定期检定：水准仪器寿命期满（经使用到第一次法定期检定前）经过若干次检测后，应每一年进行检定一次，在法定期限内经检定合格根据使用情况可顺延上次检定期限至六个月，二级水准仪器至一年，其限值不得超过其准确度规定结果双倍。

二等水准测量作业要点及规范限差一、名词解释测段：两相邻水准点间的水准测线。

（这里所说的水准点是指设计水准点）间歇点：专业术语解释没找到。

通俗的解释：每次往测转返测时所选择的稳定的临时点。

二、作业要点1、项目文件的建立水准仪开机后在主菜单中选择“文件”选项，在子菜单中选择“项目管理”→“新建项目”，输入项目名称。

建议项目名称用当天的日期命名。

2、仪器配置在主菜单中选择“配置”选项，对前后视距差、累计视距差、一个测站的重复读数差、单位等进行设置。

3、测量设置1）在主菜单中选择“测量”选项，选择“水准线路”，在“线路？”里面选择“新线路”，“测量模式”里面选择“BFFB”模式，“奇偶站交替”选项打钩。

2）在“水准线路基准”中输入起点点号、代码、基准高。

建议基准高设为0，这样每一段观测完毕后，能够很直观地得到这一段的高差。

每次测量开始和结束时注意输入点名（设计点、加密点、间歇点）。

特别是结束时和过程中遇到加密点时，容易忘记输入点名称。

4、外业观测注意事项1）外业观测过程中，观测者随身携带一本笔记本，便于记录每个单程的起点、终点、高差、累计视距差、间歇点高差。

2）根据水准规范要求，奇数站是按“后前前后”顺序进行观测，偶数站是按“前后后前”顺序进行观测，在仪器配置中已经按这种模式进行了设置，观测顺序发生错误，要立即重测该站，若观测顺序发生错误，没有重测，那整段的观测数据将会作废。

观测顺序小技巧：每次先观测的方向都是最开始立后视的那个人（中途没有换人立尺的前提下）。

观测过程中仪器上会有显示提示。

B代表后视，F代表前视。

（详见说明书）当有超限数据或当站观测顺序错误，需要重测时，特别注意重测模式，有2种，一种是重测当前测站（即当站数据全部作废），另一种是重测当前测量（即只废除刚刚观测的那一个数据）。

不要将上一站合格的数据取消了。

建议：测量前先练习熟悉此功能，以防工作中出错。

3）测量小组任务按测段划分，每个测段的往返观测须为同一台仪器。

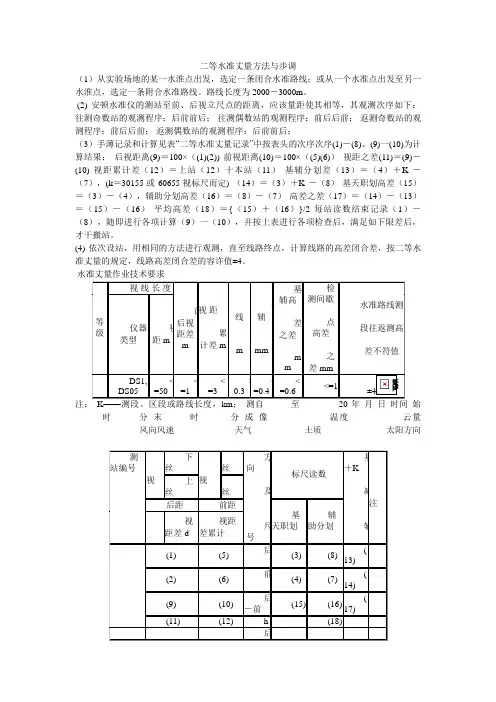

二等水准丈量方法与步调（1）从实验场地的某一水淮点出发，选定一条闭合水准路线；或从一个水准点出发至另一水淮点，选定一条附合水准路线。

路线长度为2000－3000m。

(2) 安顿水准仪的测站至前、后视立尺点的距离，应该量距使其相等，其观测次序如下：往测奇数站的观测程序：后前前后；往测偶数站的观测程序：前后后前；返测奇数站的观测程序：前后后前；返测偶数站的观测程序：后前前后；（3）手薄记录和计算见表“二等水准丈量记录”中按表头的次序次序(1)－(8)、(9)一(10)为计算结果：后视距离(9)＝100×（(1)(2)) 前视距离(10)＝100×（(5)(6)）视距之差(11)＝(9)－(10) 视距累计差（12）＝上站（12）十本站（11）基辅分划差（13）＝（4）＋K －（7），(k＝30155或60655视标尺而定) （14）＝（3）＋K －（8）基天职划高差（15）＝（3）－（4），辅助分划高差（16）＝（8）－（7）高差之差（17）＝（14）－（13）＝（15）－（16）平均高差（18）＝{（15）＋（16）}/2 每站读数结束记录（1）－（8），随即进行各项计算（9）一（10），并按上表进行各项检查后，满足如下限差后，才干搬站。

(4) 依次设站，用相同的方法进行观测，直至线路终点，计算线路的高差闭合差，按二等水准丈量的规定，线路高差闭合差的容许值±4。

水准丈量作业技术要求等级视线长度前后视距差m视距累计差m视线高m基辅差mm基辅高差之差mm检测间歇点高差之差mm水准路线测段往返测高差不符值仪器类型视距m二DS1,DS05<=50<=1<=3>0.3<=0.4<=0.6<=1±4注：K——测段、区段或路线长度，km；测自______至________ 20 年月日时间始______时______分末______时______ 分成像_____________ 温度____________云量______________ 风向风速_____________ 天气____________土质______________ 太阳方向测站编号后视下丝前视下丝方向及尺号标尺读数基＋K减辅注上丝上丝后距前距基天职划辅助分划视距差d视距差累计(1)(5)后(3)(8)(13)(2)(6)前(4)(7)(14)(9)(10)后－前(15)(16)(17)(11)(12)h(18)后（5）内业计算内业计算包含水准丈量的概算与平差计算。

国家一、二等水准测量规范1范围本标准规定了在全国建立一、二等水准网的布设原则、施测方法和精度指标。

本标准适用于国家一、二等水准网的布测。

区域性的精密水准也可参照使用。

2规范性引用文件下列标准中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T3161光学经纬仪GB/T10156水准仪GB/T16818中、短程光电测距规范GB/T18314全球定位系统（GPS测量规范）GB50007-20RR建筑地基基础设计规范CH1001测绘技术总结编写规定CH1002测绘产品检查验收规定CH1003测绘产品质量评定标准CH/T1004测绘技术设计规定CH/T20RR测量外业电子记录基本规定CB/T20RR水准测量电子记录规定JJG8水准标尺检定规程JJG414光学经纬仪检定规程JJG425水准仪检定规程JJG703光电测距仪检定规程JJF1118全球定位系统（GPS）接收机（测地型和导航型）校准规范3术语和定义下列术语和定义适用于本标准：3.1结点node水准网中至少连接三条水准测线的水准点。

3.2水准路线levellingline同级水准网中两相邻结点间的水准测线3.3区段section水准路线中两相邻基本水准点间的水准测线3.4测段levellingsection两相邻水准点间的水准测线3.5连测connectlevelling将水准点或其他高程点包含在水准路线中的观测。

3.6支测branchlevelling自路线中任一水准点起，至其他任何固定的观测。

3.7接测adjioninglevelling新设水准路线中任一点连接其他水准路线上水准点的观测。

3.8检测checklevelling检查已测高差的变化是否符合规定而进行的观测。

二等水准测量规范二等水准测量是一项重要的工程测量技术，用于确定大地水准面的高程。

下面是对二等水准测量规范的详细介绍，包括测量准备、测量方法和精度要求等。

一、测量准备1. 完成一等水准测量，并具备水准点控制网。

2. 梳理测区地理、地质及水文资料，了解测区地貌、地层、水系等情况。

3. 制定测量计划，确定测区控制点。

4. 进行测区预验，获取初步高程控制点。

5. 编制测区平面示意图和测量工程进度表。

二、测量方法1. 采用传统水准测量方法，即使用水准仪和水准尺进行测量。

2. 测量路线应选择地势平坦、交通便利、无遮挡物及杂乱电磁场的地段。

3. 测量路线的长度应符合《二等水准测量工程规划与设计规范》的要求。

4. 根据测区地形和路线特点，设置临时测站，保证测量中间过程的控制点布设。

5. 测量应按照水准路线从前至后的顺序进行，逐点逐趟进行，先闭合回到起点，再向后进行。

6. 测量地面高程时，要注意仪器的水平校正和读数精度，避免误差的累积。

7. 测量结果必须记录准确的高程值、读数、环视点号、观测时间等信息。

三、精度要求1. 二等水准测量的误差不应超过高程的万分之三。

2. 测站间的控制点高程差不得大于20m。

3. 重要控制点的相对高差误差不得超过万分之一。

4. 重要控制点的高程改正值应在±0.005m以内。

5. 其他控制点的相对误差不得超过万分之一。

四、测后处理1. 对测得的高程数据进行测后平差和精度分析。

2. 根据测量结果，编制高程平面图和高程剖面图。

3. 检查测量数据，修正错误和不合理的数据。

4. 编制测量报告，包括测量工况、测量结果、精度分析和数据处理方法等内容。

5. 在国家测绘地理信息管理系统中上传测量数据和测量报告。

以上是对二等水准测量规范的详细介绍，包括测量准备、测量方法和精度要求等方面的内容。

二等水准测量是工程测量中一项重要的任务，需要科学严谨地进行，确保测量结果的准确性和可靠性。

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*国家一、二等水准测量规范1 范围本标准规定了在全国建立一、二等水准网的布设原则、施测方法和精度指标。

本标准适用于国家一、二等水准网的布测。

区域性的精密水准也可参照使用。

2 规范性引用文件下列标准中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T3161 光学经纬仪GB/T10156 水准仪GB/T16818 中、短程光电测距规范GB/T18314 全球定位系统（GPS测量规范）GB50007-2002 建筑地基基础设计规范CH1001 测绘技术总结编写规定CH1002 测绘产品检查验收规定CH1003 测绘产品质量评定标准CH/T1004 测绘技术设计规定CH/T2004 测量外业电子记录基本规定CB/T2006 水准测量电子记录规定JJG8 水准标尺检定规程JJG414 光学经纬仪检定规程JJG425 水准仪检定规程JJG703 光电测距仪检定规程JJF1118 全球定位系统（GPS）接收机（测地型和导航型）校准规范3 术语和定义下列术语和定义适用于本标准：3.1结点node水准网中至少连接三条水准测线的水准点。

3.2水准路线levelling line同级水准网中两相邻结点间的水准测线3.3区段section水准路线中两相邻基本水准点间的水准测线3.4测段levelling section两相邻水准点间的水准测线3.5 连测connect levelling将水准点或其他高程点包含在水准路线中的观测。

3.6支测branch levelling自路线中任一水准点起，至其他任何固定的观测。

3.7接测adjioning levelling新设水准路线中任一点连接其他水准路线上水准点的观测。
