1、自动控制，是指在没有人直接参与的情况下，利用外加的设备或装置，使机器、设备或生产过程的某个工作状态或参数自动的按照预定的规律运行。
2、以传递函数为基础的经典控制理论，主要研究单输入单输出、线性定常系统的分析和设计问题。
3、现代控制理论，包括状态空间法、动态规划法、极小值原理、卡尔曼滤波器4、动态规划法是运筹学的一个分支，是求解决策过程最优化的数学方法。
5、极小值原理估计超调和函数极小值点的位置的论断。
6、卡尔曼滤波器是由卡尔曼提出的用于时变线性系统的递归滤波器，将过去的测量估计误差合并到新的测量误差中来估计将来的误差。
7、现代控制理论主要用于研究具有高性能、高精度和多耦合回路的多变量系统的分析和设计问题。
8、自动控制出现了很多分支，如自适应控制、混杂控制、模糊控制以及神经网络控制。
9、自适应控制：自动调整控制系统中控制器参数或控制规律。
10、混杂控制：同时具有几种类型状态变量，变量来自不同标度层次。
11、模糊控制：利用模糊数学的基本思想和理论的计算机控制方法。
实际上是一种非线性控制。
家用电器设备中有模糊洗衣机、空调等，其他方面有地铁靠站停车、汽车驾驶、电梯、机器人等。
12、神经网络控制:在控制系统中采用神经控制这一工具对难以精确描述的复杂的非线性对象进行建模，或充当控制器，或优化计算，或进行推理，或故障诊断等。
13、反馈控制实质上一个按照偏差进行控制的过程。
14、反馈：把输出量送回输入端，并与输入信号相比较产生偏差信号的过程。
15、给定元件：给出系统输入量；测量元件：检测被控量；比较元件：被控量检测到实际值与给定输入量比较，常用比较元件有差动放大器、电桥电路等；放大元件：放大偏差信号；执行元件：推动被控对象，使被控量发生变化；校正元件：即补偿元件，改善系统性能。
16、自动控制系统基本控制方式：反馈控制、开环控制、复合控制17、反馈控制具有抑制任何内、外扰动对被控量产生影响的能力，有较高的控制精度。
@~@自动控制原理知识点总结第一章1.什么是自动控制？（填空）自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。
2.自动控制系统的两种常用控制方式是什么？（填空）开环控制和闭环控制3.开环控制和闭环控制的概念？开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。
闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。
主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。
掌握典型闭环控制系统的结构。
开环控制和闭环控制各自的优缺点？（分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。
）4.控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断）（1）、稳定性：系统受到外作用后，其动态过程的振荡倾向和系统恢复平衡的能力（2）、快速性：通过动态过程时间长短来表征的e来表征的（3）、准确性：有输入给定值与输入响应的终值之间的差值ss第二章1.控制系统的数学模型有什么？（填空）微分方程、传递函数、动态结构图、频率特性2.了解微分方程的建立？（1）、确定系统的输入变量和输入变量（2）、建立初始微分方程组。
即根据各环节所遵循的基本物理规律，分别列写出相应的微分方程，并建立微分方程组（3）、消除中间变量，将式子标准化。
将与输入量有关的项写在方程式等号的右边，与输出量有关的项写在等号的左边3.传递函数定义和性质？认真理解。
（填空或选择）传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比5.动态结构图的等效变换与化简。
三种基本形式，尤其是式2-61。
主要掌握结构图的化简用法，参考P38习题2-9（a）、（e）、（f）。
（化简）等效变换，是指被变换部分的输入量和输出量之间的数学关系，在变换前后保持不变。

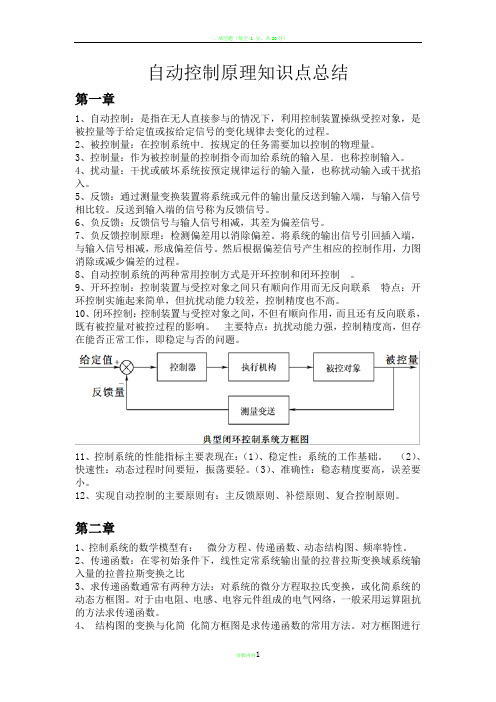

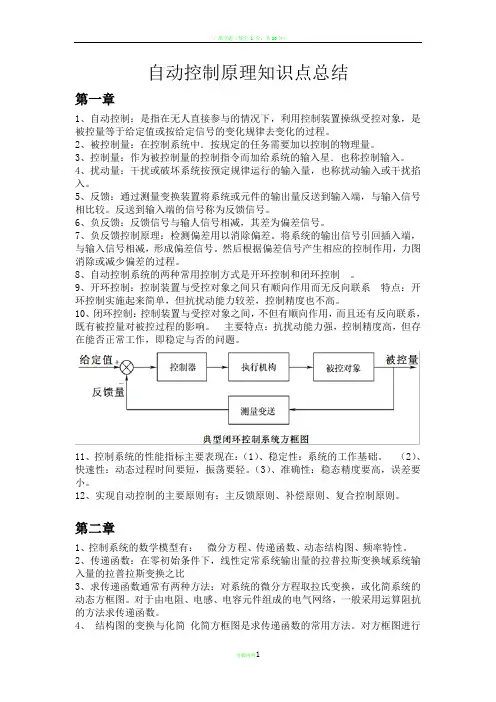

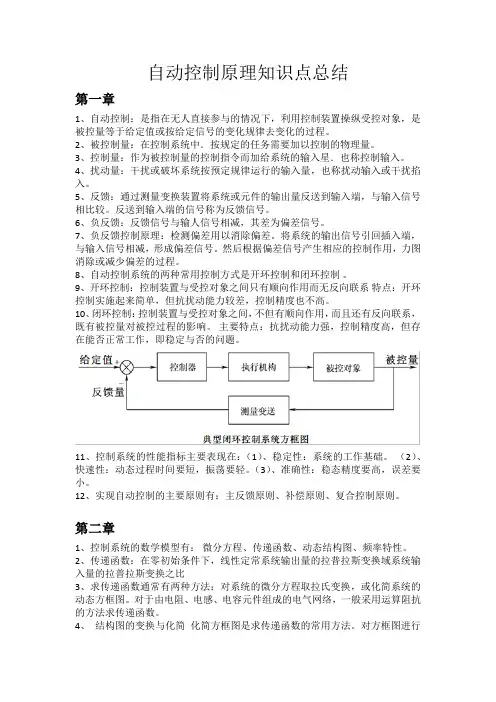

自动控制原理知识点总结第一章1、自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。
2、被控制量：在控制系统中．按规定的任务需要加以控制的物理量。
3、控制量：作为被控制量的控制指令而加给系统的输入星．也称控制输入。
4、扰动量：干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。
5、反馈：通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。
反送到输入端的信号称为反馈信号。
6、负反馈：反馈信号与输人信号相减，其差为偏差信号。
7、负反馈控制原理：检测偏差用以消除偏差。
将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。
然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。
8、自动控制系统的两种常用控制方式是开环控制和闭环控制。
9、开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。
10、闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。
主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。
11、控制系统的性能指标主要表现在：（1）、稳定性：系统的工作基础。
（2）、快速性：动态过程时间要短，振荡要轻。
（3）、准确性：稳态精度要高，误差要小。
12、实现自动控制的主要原则有：主反馈原则、补偿原则、复合控制原则。
第二章1、控制系统的数学模型有：微分方程、传递函数、动态结构图、频率特性。
2、传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比3、求传递函数通常有两种方法：对系统的微分方程取拉氏变换，或化简系统的动态方框图。
对于由电阻、电感、电容元件组成的电气网络，一般采用运算阻抗的方法求传递函数。
4、结构图的变换与化简化简方框图是求传递函数的常用方法。
自动控制原理知识点总结第一章1、自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。
2、被控制量：在控制系统中．按规定的任务需要加以控制的物理量。
3、控制量：作为被控制量的控制指令而加给系统的输入星．也称控制输入。
4、扰动量：干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。
5、反馈：通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。
反送到输入端的信号称为反馈信号。
6、负反馈：反馈信号与输人信号相减，其差为偏差信号。
7、负反馈控制原理：检测偏差用以消除偏差。
将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。
然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。
8、自动控制系统的两种常用控制方式是开环控制和闭环控制。
9、开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。
10、闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。
主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。
11、控制系统的性能指标主要表现在：（1）、稳定性：系统的工作基础。
（2）、快速性：动态过程时间要短，振荡要轻。
（3）、准确性：稳态精度要高，误差要小。
12、实现自动控制的主要原则有：主反馈原则、补偿原则、复合控制原则。
第二章1、控制系统的数学模型有：微分方程、传递函数、动态结构图、频率特性。
2、传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比3、求传递函数通常有两种方法：对系统的微分方程取拉氏变换，或化简系统的动态方框图。
对于由电阻、电感、电容元件组成的电气网络，一般采用运算阻抗的方法求传递函数。
4、结构图的变换与化简化简方框图是求传递函数的常用方法。
@~@自动控制原理知识点总结第一章1.什么是自动控制？（填空）自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。
2.自动控制系统的两种常用控制方式是什么？（填空）开环控制和闭环控制3.开环控制和闭环控制的概念？开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。
闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。
主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。
掌握典型闭环控制系统的结构。
开环控制和闭环控制各自的优缺点？（分析题：对一个实际的控制系统，能够参照下图画出其闭环控制方框图。
）4.控制系统的性能指标主要表现在哪三个方面？各自的定义？（填空或判断）（1）、稳定性：系统受到外作用后，其动态过程的振荡倾向和系统恢复平衡的能力（2）、快速性：通过动态过程时间长短来表征的e来表征的（3）、准确性：有输入给定值与输入响应的终值之间的差值ss第二章1.控制系统的数学模型有什么？（填空）微分方程、传递函数、动态结构图、频率特性2.了解微分方程的建立？（1）、确定系统的输入变量和输入变量（2）、建立初始微分方程组。
即根据各环节所遵循的基本物理规律，分别列写出相应的微分方程，并建立微分方程组（3）、消除中间变量，将式子标准化。
将与输入量有关的项写在方程式等号的右边，与输出量有关的项写在等号的左边3.传递函数定义和性质？认真理解。
（填空或选择）传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比5.动态结构图的等效变换与化简。
三种基本形式，尤其是式2-61。
主要掌握结构图的化简用法，参考P38习题2-9（a）、（e）、（f）。
（化简）等效变换，是指被变换部分的输入量和输出量之间的数学关系，在变换前后保持不变。
自动控制原理知识点总结第一章1、自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。
2、被控制量：在控制系统中．按规定的任务需要加以控制的物理量。
3、控制量：作为被控制量的控制指令而加给系统的输入星．也称控制输入。
4、扰动量：干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。
5、反馈：通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。
反送到输入端的信号称为反馈信号。
6、负反馈：反馈信号与输人信号相减，其差为偏差信号。
7、负反馈控制原理：检测偏差用以消除偏差。
将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。
然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。
8、自动控制系统的两种常用控制方式是开环控制和闭环控制。
9、开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。
10、闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。
主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。
11、控制系统的性能指标主要表现在：（1）、稳定性：系统的工作基础。
（2）、快速性：动态过程时间要短，振荡要轻。
（3）、准确性：稳态精度要高，误差要小。
12、实现自动控制的主要原则有：主反馈原则、补偿原则、复合控制原则。
第二章1、控制系统的数学模型有：微分方程、传递函数、动态结构图、频率特性。
2、传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比3、求传递函数通常有两种方法：对系统的微分方程取拉氏变换，或化简系统的动态方框图。
对于由电阻、电感、电容元件组成的电气网络，一般采用运算阻抗的方法求传递函数。
4、结构图的变换与化简化简方框图是求传递函数的常用方法。
自动控制原理知识点总结第1篇频率特性分为两种，分别是A(ω) 幅频特性和 φ(ω) 相频特性。
对于一个一阶线性定常系统对正弦输入信号 Asinωt 的稳态输出 Ysin(ωt +ψ) ，仍是一个正弦信号，其特点：①频率与输入信号相同；②振幅 Y为输入振幅A的 |G(jω)| 倍；③相移为 ψ = ∠G(jω)。
振幅 Y 和相移 ψ都是输入信号频率 ω 的函数，对于确定的 ω 值来说，振幅Y和相移 ψ 都将是常量。
|G(jω)| = Y / A 正弦输出对正弦输入的幅值比—幅频特性∠G(jω) = ψ正弦输出对正弦输入的相移—相频特性理论上可将频率特性的概念推广的不稳定系统，但是，系统不稳定时，瞬态分量不可能消失，它和稳态分量始终同时存在，所以，不稳定系统的频率特性是观察不到的。
（1）幅相曲线：对于一个确定的频率，必有一个幅频特性的幅值和一个幅频特性的相角与之对应，幅值与相角在复平面上代表一个向量。
当频率ω从零变化到无穷时，相应向量的矢端就描绘出一条曲线。
这条曲线就是幅相频率特性曲线，简称幅相曲线。
（2）幅频特性曲线：对数幅频特性曲线又称为伯德图（曲线）。
对数频率特性曲线的横坐标是频率 ω ，并按对数分度，单位是[rad/s] .对数幅频曲线的纵坐标表示对数幅频特性的函数值，线性分度，单位是[dB]，此坐标系称为半对数坐标系。
对数相频特性曲线的纵坐标表示相频特性的函数值，线性分度 , 单位是 (0) 或（弧度），频率特性G(jω) 的对数幅频特性定义如下 L（ω） = 20lg |G(jω)| 对数分度优点：扩大频带、化幅值乘除为加减、易作近似幅频特性曲线图。
（3）对数幅相曲线（又称尼柯尔斯曲线）：其特点是纵、横坐标都线性分度，对数幅相图的横坐标表示对数相频特性的相角，纵坐标表示对数幅频特性的幅值的分贝数。
自动控制原理知识点总结第2篇一阶系统的数学模型（1）单位阶跃响应——输入 r(t) = 1(t)，输出 h(t) = 1 - e-t/T， t >0 特点：●可以用时间常数去度量系统的输出量的数值。
自动控制原理知识点总结第一章1、自动控制：是指在无人直接参与的情况下，利用控制装置操纵受控对象，是被控量等于给定值或按给定信号的变化规律去变化的过程。
2、被控制量：在控制系统中．按规定的任务需要加以控制的物理量。
3、控制量：作为被控制量的控制指令而加给系统的输入星．也称控制输入。
4、扰动量：干扰或破坏系统按预定规律运行的输入量，也称扰动输入或干扰掐入。
5、反馈：通过测量变换装置将系统或元件的输出量反送到输入端，与输入信号相比较。
反送到输入端的信号称为反馈信号。
6、负反馈：反馈信号与输人信号相减，其差为偏差信号。
7、负反馈控制原理：检测偏差用以消除偏差。
将系统的输出信号引回插入端，与输入信号相减，形成偏差信号。
然后根据偏差信号产生相应的控制作用，力图消除或减少偏差的过程。
8、自动控制系统的两种常用控制方式是开环控制和闭环控制。
9、开环控制：控制装置与受控对象之间只有顺向作用而无反向联系特点：开环控制实施起来简单，但抗扰动能力较差，控制精度也不高。
10、闭环控制：控制装置与受控对象之间，不但有顺向作用，而且还有反向联系，既有被控量对被控过程的影响。
主要特点：抗扰动能力强，控制精度高，但存在能否正常工作，即稳定与否的问题。
11、控制系统的性能指标主要表现在：（1）、稳定性：系统的工作基础。
（2）、快速性：动态过程时间要短，振荡要轻。
（3）、准确性：稳态精度要高，误差要小。
12、实现自动控制的主要原则有：主反馈原则、补偿原则、复合控制原则。
第二章1、控制系统的数学模型有：微分方程、传递函数、动态结构图、频率特性。
2、传递函数：在零初始条件下，线性定常系统输出量的拉普拉斯变换域系统输入量的拉普拉斯变换之比3、求传递函数通常有两种方法：对系统的微分方程取拉氏变换，或化简系统的动态方框图。
对于由电阻、电感、电容元件组成的电气网络，一般采用运算阻抗的方法求传递函数。
4、结构图的变换与化简化简方框图是求传递函数的常用方法。
自动控制原理总总结集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#《自动控制原理》总复习1. 2. 3. 4. 5. 对自动控制系统的基本要求：稳、快、准。
6. 典型输入信号：脉冲、阶跃、斜坡、抛物线、正弦。
二、基本要求1. 对反馈控制系统的基本控制和方法有一个全面的、整体的了解。
2. 掌握自动控制系统的基本概念、术语，了解自动控制系统的组成、分类，理解对自动控制系统稳、准、快三方面的基本要求。
3. 了解控制系统的典型输入信号。
4. 掌握由系统工作原理图画方框图的方法。
三、内容结构图1（1（32（1）结构图及其等效变换，梅逊公式的应用；（2）信号流图及梅逊公式的应用。
二、基本要求1、正确理解数学模型的特点，对系统的相似性、简化性、动态模型、静态模型、输入变量、输出变量、中间变量等概念，要准确掌握。
2、了解动态微分方程建立的一般方法及小偏差线性化的方法。
3、掌握运用拉氏变换解微分方程的方法，并对解的结构、运动模态与特征根的关系、零输入响应、零状态响应等概念有清楚的理解。
4、正确理解传递函数的定义、性质和意义。
熟练掌握由传递函数派生出来的系统开环传递函数、闭环传递函数、误差传递函数、典型环节传递函数等概念。
（＃）5、掌握系统结构图和信号流图两种数学模型的定义和绘制方法，熟练掌握控制系统的结构图及结构图的简化，并能用梅逊公式求系统传递函数。
（＃＃）6、传递函数的求取方法：1）直接法：由微分方程直接得到。
2）复阻抗法：只适用于电网络。
3）结构图及其等效变换，用梅逊公式。
4）信号流图用梅逊公式。
4.一般了解高阶系统的暂态响应，掌握闭环主导极点的概念。
5.了解稳定性的概念，掌握线性定常系统稳定的充要条件（＃）。
6.重点掌握判断稳定性的Routh代数判据及应用（＃）（＃），对Hurwitz判据有一般了解。
能根据系统要求确定满足稳定的系统参数范围（＃）（＃）。
7.了解稳态误差的概念、定义、产生原因、类型。
自动控制原理知识点总结一、自动控制系统的基本概念自动控制，简单来说，就是在没有人直接参与的情况下，通过控制器使被控对象按照预定的规律运行。
一个典型的自动控制系统通常由控制对象、控制器、测量元件和执行机构等部分组成。
控制对象就是我们要控制的那个东西，比如一个电机、一个温度场或者一个生产过程。
控制器则是根据输入的偏差信号，按照一定的控制规律产生控制作用，去驱动执行机构。
测量元件负责测量被控量，并将其转化为电信号反馈给控制器。
执行机构接受控制器的控制信号，对控制对象施加作用。
自动控制系统按照有无反馈可以分为开环控制系统和闭环控制系统。
开环控制系统的输出量对系统的控制作用没有影响，结构相对简单，但控制精度较低。
闭环控制系统则将输出量反馈回来与给定值进行比较，形成偏差，然后根据偏差来调整控制作用，因此控制精度高，但系统相对复杂，可能会出现稳定性问题。
二、控制系统的数学模型要对一个控制系统进行分析和设计，首先要建立它的数学模型。
数学模型就是用数学语言来描述系统的输入、输出和内部状态之间的关系。
常见的数学模型有微分方程、传递函数和状态空间表达式。
微分方程是最基本的描述形式，但求解比较复杂。
传递函数则是在零初始条件下，输出量的拉普拉斯变换与输入量的拉普拉斯变换之比。
它可以方便地分析系统的频率特性和稳定性。
状态空间表达式则能更全面地描述系统的内部状态和动态特性。
建立数学模型的方法有分析法和实验法。
分析法是根据系统的物理规律和结构，推导出数学方程。
实验法则是通过对系统施加输入信号，测量输出响应，然后用系统辨识的方法得到数学模型。
三、控制系统的时域分析时域分析是直接在时间域上研究系统的性能。
主要的性能指标有稳态误差、上升时间、峰值时间、调节时间和超调量。
稳态误差反映了系统的准确性，它与系统的类型和输入信号的形式有关。
对于单位阶跃输入， 0 型系统有稳态误差，1 型及以上系统稳态误差为零。
上升时间、峰值时间和调节时间反映了系统的快速性。
