matlab程序绘图(精选)

Matlab图形绘制技巧与实例展示一、介绍Matlab是一种功能强大的计算机软件，常用于科学计算和数据可视化分析。

其中，图形绘制是Matlab的一项重要功能，能够直观地展示数据和结果。

本文将探讨一些Matlab图形绘制的技巧，并通过实例展示其应用。

二、基础图形绘制Matlab提供了多种基础图形绘制函数，如plot、scatter、bar等。

这些函数可以用来绘制折线图、散点图、柱状图等常见图形。

例如我们可以使用plot函数绘制一个简单的折线图：```matlabx = 1:10;y = [1, 2, 3, 4, 5, 4, 3, 2, 1, 0];plot(x, y);```运行以上代码，就可以得到一个由点连接而成的折线图。

通过修改x和y的取值，可以得到不同形状和样式的折线图。

三、图形修饰在绘制图形时，我们通常需要添加标题、坐标轴标签、图例等进行修饰。

Matlab提供了相应的函数，如title、xlabel、ylabel、legend等。

下面是一个例子：```matlabx = 1:10;y = [1, 4, 9, 16, 25, 16, 9, 4, 1, 0];plot(x, y);title('Parabolic Curve');xlabel('X-axis');ylabel('Y-axis');legend('Curve');```执行以上代码，我们得到一个带有标题、坐标轴标签和图例的折线图。

四、子图绘制有时候，我们希望在一幅图中同时显示多个子图，以便比较它们之间的关系。

Matlab提供了subplot函数来实现这个功能。

下面是一个例子：```matlabx = 1:10;y1 = [1, 2, 3, 4, 5, 4, 3, 2, 1, 0];y2 = [0, 1, 0, 1, 0, 1, 0, 1, 0, 1];subplot(2, 1, 1);plot(x, y1);title('Subplot 1');subplot(2, 1, 2);plot(x, y2);title('Subplot 2');通过subplot函数，我们将一幅图分为两个子图，并在每个子图中绘制不同的折线图。

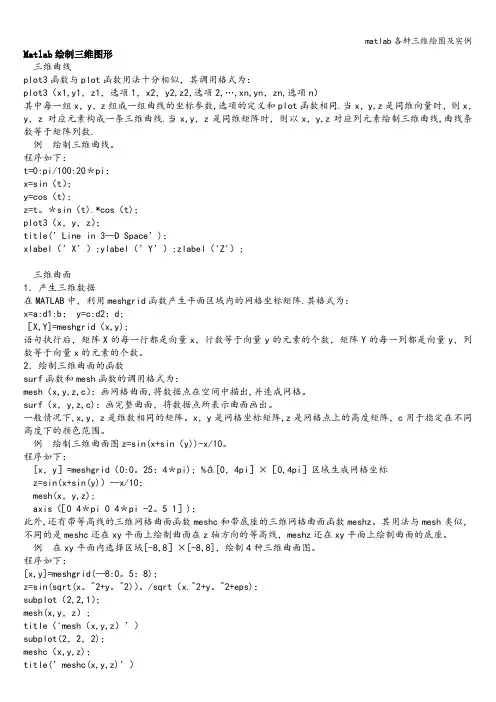

Matlab绘制三维图形三维曲线plot3函数与plot函数用法十分相似，其调用格式为：plot3（x1,y1，z1，选项1，x2，y2,z2,选项2,…,xn,yn，zn,选项n）其中每一组x，y，z组成一组曲线的坐标参数,选项的定义和plot函数相同.当x，y,z是同维向量时，则x，y，z 对应元素构成一条三维曲线.当x,y，z是同维矩阵时，则以x，y,z对应列元素绘制三维曲线,曲线条数等于矩阵列数.例绘制三维曲线。

程序如下：t=0:pi/100:20＊pi；x=sin（t）；y=cos（t)；z=t。

＊sin（t).*cos（t)；plot3（x，y，z）；title(’Line in 3—D Space’)；xlabel（’X’）;ylabel（’Y’）;zlabel（'Z'）;三维曲面1．产生三维数据在MATLAB中，利用meshgrid函数产生平面区域内的网格坐标矩阵.其格式为：x=a:d1:b； y=c:d2：d;［X,Y]=meshgrid（x,y);语句执行后，矩阵X的每一行都是向量x，行数等于向量y的元素的个数，矩阵Y的每一列都是向量y，列数等于向量x的元素的个数。

2．绘制三维曲面的函数surf函数和mesh函数的调用格式为：mesh（x,y,z,c）：画网格曲面,将数据点在空间中描出,并连成网格。

surf（x，y,z,c)：画完整曲面，将数据点所表示曲面画出。

一般情况下,x,y，z是维数相同的矩阵。

x，y是网格坐标矩阵,z是网格点上的高度矩阵，c用于指定在不同高度下的颜色范围。

例绘制三维曲面图z=sin(x+sin（y))-x/10。

程序如下：[x，y］=meshgrid（0:0。

25：4＊pi); %在[0，4pi］×［0,4pi］区域生成网格坐标z=sin(x+sin(y)）—x/10；mesh(x，y,z);axis（［0 4＊pi 0 4＊pi -2。

强大的绘图功能是Matlab的特点之一，Matlab提供了一系列的绘图函数，用户不需要过多的考虑绘图的细节，只需要给出一些基本参数就能得到所需图形，这类函数称为高层绘图函数。

此外，Matlab还提供了直接对图形句柄进行操作的低层绘图操作。

这类操作将图形的每个图形元素（如坐标轴、曲线、文字等）看做一个独立的对象，系统给每个对象分配一个句柄，可以通过句柄对该图形元素进行操作，而不影响其他部分。

本章介绍绘制二维和三维图形的高层绘图函数以及其他图形控制函数的使用方法，在此基础上，再介绍可以操作和控制各种图形对象的低层绘图操作。

一．二维绘图二维图形是将平面坐标上的数据点连接起来的平面图形。

可以采用不同的坐标系，如直角坐标、对数坐标、极坐标等。

二维图形的绘制是其他绘图操作的基础。

一．绘制二维曲线的基本函数在Matlab中，最基本而且应用最为广泛的绘图函数为plot，利用它可以在二维平面上绘制出不同的曲线。

1．plot函数的基本用法plot函数用于绘制二维平面上的线性坐标曲线图，要提供一组x坐标和对应的y坐标，可以绘制分别以x和y为横、纵坐标的二维曲线。

plot函数的应用格式plot(x,y) 其中x,y为长度相同的向量，存储x坐标和y坐标。

例51 在[0 , 2pi]区间，绘制曲线程序如下：在命令窗口中输入以下命令>> x=0:pi/100:2*pi;>> y=2*exp(-0.5*x).*sin(2*pi*x);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线注意：指数函数和正弦函数之间要用点乘运算，因为二者是向量。

例52 绘制曲线这是以参数形式给出的曲线方程，只要给定参数向量，再分别求出x,y向量即可输出曲线：>> t=-pi:pi/100:pi;>> x=t.*cos(3*t);>> y=t.*sin(t).*sin(t);>> plot(x,y)程序执行后，打开一个图形窗口，在其中绘制出如下曲线以上提到plot函数的自变量x,y为长度相同的向量，这是最常见、最基本的用法。

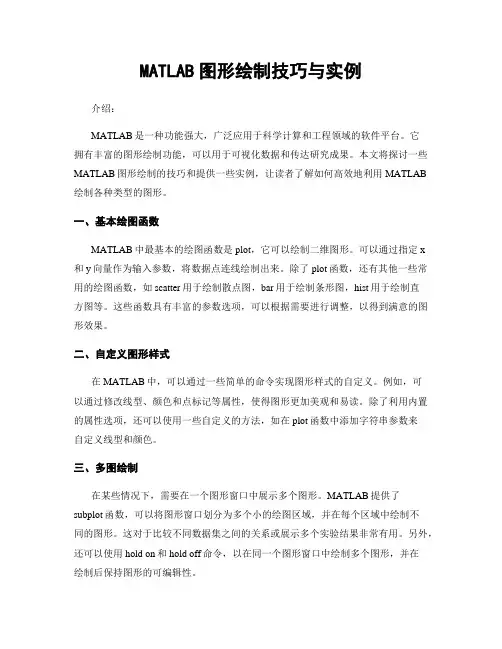

MATLAB图形绘制技巧与实例介绍：MATLAB是一种功能强大，广泛应用于科学计算和工程领域的软件平台。

它拥有丰富的图形绘制功能，可以用于可视化数据和传达研究成果。

本文将探讨一些MATLAB图形绘制的技巧和提供一些实例，让读者了解如何高效地利用MATLAB 绘制各种类型的图形。

一、基本绘图函数MATLAB中最基本的绘图函数是plot，它可以绘制二维图形。

可以通过指定x和y向量作为输入参数，将数据点连线绘制出来。

除了plot函数，还有其他一些常用的绘图函数，如scatter用于绘制散点图，bar用于绘制条形图，hist用于绘制直方图等。

这些函数具有丰富的参数选项，可以根据需要进行调整，以得到满意的图形效果。

二、自定义图形样式在MATLAB中，可以通过一些简单的命令实现图形样式的自定义。

例如，可以通过修改线型、颜色和点标记等属性，使得图形更加美观和易读。

除了利用内置的属性选项，还可以使用一些自定义的方法，如在plot函数中添加字符串参数来自定义线型和颜色。

三、多图绘制在某些情况下，需要在一个图形窗口中展示多个图形。

MATLAB提供了subplot函数，可以将图形窗口划分为多个小的绘图区域，并在每个区域中绘制不同的图形。

这对于比较不同数据集之间的关系或展示多个实验结果非常有用。

另外，还可以使用hold on和hold off命令，以在同一个图形窗口中绘制多个图形，并在绘制后保持图形的可编辑性。

四、3D图形绘制除了二维图形，MATLAB还支持绘制三维图形。

可以使用plot3函数将数据点绘制成三维曲线或散点图。

也可以使用mesh和surf函数绘制三维表面图，这在可视化函数和曲面的形状时非常有用。

通过调整视角和添加颜色映射等设置，可以使得3D图形更加生动和具有立体感。

五、图形标注和注释为了更好地传达和解释图形的含义，MATLAB提供了一些标注和注释功能。

可以使用xlabel、ylabel和title函数添加坐标轴标签和标题。

MATLAB中的图形绘制技巧概述：MATLAB是一种用于科学计算和数据可视化的强大工具，它提供了丰富的图形绘制功能，使用户能够清晰地展示和分析数据。

本文将介绍一些MATLAB中的图形绘制技巧，帮助读者更加熟悉和灵活运用这些功能。

一、基本图形绘制1.折线图(Line Plot)：折线图是用于显示随时间、变量或其他条件变化而变化的数据的理想选择。

例如，假设我们想要展示一段时间内气温的变化趋势，可以使用MATLAB中的plot 函数来生成折线图。

通过在X轴上放置时间（日期）或变量，将温度值绘制在Y 轴上，我们可以清晰地看到气温的变化。

2.散点图(Scatter Plot)：散点图用于观察两个连续变量之间的关系。

在MATLAB中，可以使用scatter 函数生成散点图。

例如，我们可以绘制一个散点图来观察身高和体重之间的关系，每个点代表一个人，x轴表示身高，y轴表示体重。

通过观察图形，我们可以直观地看到身高和体重之间是否存在某种关联。

3.柱状图(Bar Plot)：柱状图适用于对各个组或类别之间的数值进行比较。

使用bar函数可以在MATLAB中绘制柱状图。

例如，如果我们想要比较不同地区的人口数量，可以使用柱状图将不同地区的人口数量以柱状图的形式展示出来。

不同地区的柱状图高度不同，可以直观地看到不同地区的人口数量差异。

4.饼图(Pie Chart)：饼图用于表示不同类别之间的比例关系，MATLAB中的pie函数可以用来生成饼图。

例如，我们可以使用饼图展示一份问卷调查中各个选项的比例，饼图的每个扇区表示一个选项，扇区的面积大小代表该选项占总数的比例。

通过观察饼图，我们可以更加直观地了解各个选项之间的比例关系。

二、高级图形绘制技巧1.子图(Subplot)：在MATLAB中，我们可以使用subplot函数创建一个包含多个子图的大图。

通过在subplot函数中指定行数和列数，可以将图形划分为不同的区域，并在每个区域中绘制不同的图形。

matlab绘图大全Matlab绘图系列之高级绘图一、目录1.彗星图二维彗星图三维彗星图2.帧动画3.程序动画4.色图变换5.Voronoi图和三角剖分Voronoi图三角剖分6.四面体7.彩带图彩带图三维流彩带图8.伪彩图9.切片图切片图切片轮廓线图10.轮廓图显示轮廓线显示围裙瀑布效果带光照模式的阴影图11.函数绘图轮廓线、网格图、曲面图、轮廓网格图轮廓曲面图、二维曲线、极坐标曲线图、自定义函数12.三维图形控制视点灯光效果色彩控制二、图形示例1．彗星图二维彗星图t=0:.01:2*pi;x=cos(2*t).*(cos(t).^2);y=sin(2*t).*(sin(t).^2);comet(x,y);title('二维彗星轨迹图')hold onplot(x,y)三维彗星图a=12;b=9;T0=2*pi;%T0是轨道的周期T=5*T0;dt=pi/100;t=[0:dt:T]';f=sqrt(a^2-b^2);%地球与另一焦点的距离th=12.5*pi/180;%未经轨道与x-y平面的倾角E=exp(-t/20);%轨道收缩率x=E.*(a*cos(t)-f);y=E.*(b*cos(th)*sin(t));z=E.*(b*sin(th)*sin(t));plot3(x,y,z,'g')%画全程轨线hold on,sphere(20);%画地球axis offtitle('卫星返回地球示例')x1=-18*T0;x2=6*T0;y1=-12*T0;y2=12*T0;z1=-6*T0;z2=6*T0;axis([x1 x2 y1 y2 z1 z2])% axis([-15 10 -15 10 -10 10])axis equalcomet3(x,y,z,0.02);%画运动轨线hold off2．帧动画Z=peaks;surf(Z)%绘制网格表面图axis tightset(gca,'nextplot','replacechildren');%设定axis覆盖重画模式title('帧动画播放示例')for j=1:20surf(sin(2*pi*j/20)*Z,Z)%重新绘制网格表面图，这里后面一个Z当成了颜色矩阵F(j)=getframe;%创建帧endmovie(F,20)%播放动画20次3．程序动画t=0:pi/50:10*pii=1;h=plot3(sin(t(i)),cos(t(i)),t(i),'*','erasemode','none');%设定擦除模式grid onaxis([-2 2 -2 2 -1 10*pi])title('程序动画示例')for i=2:length(t)set(h,'xdata',sin(t(i)),'ydata',cos(t(i)),'zdata',t(i));drawnowpause(0.01)end4．色图变换load spineimage(X)colormap coolspinmap(10)5．Voronoi图和三角剖分Voronoi图rand('state',5)x=rand(1,10);y=rand(1,10);subplot(131)voronoi(x,y);%绘制voronoi图形axis equalaxis([-0.2 1.6 -0.5 2.5])subplot(132)[vx,vy]=voronoi(x,y);plot(x,y,'r+',vx,vy,'b-');%应用返回值绘制axis equalaxis([-0.2 1.6 -0.5 2.5])subplot(133)rand('state',5);x=rand(10,2);[v,c]=voronoin(x);%返回值v参数维voronoi顶点矩阵，返回值c 参数为voronoi元胞数组for i=1:length(c)if all(c{i}~=1)patch(v(c{i},1),v(c{i},2),i);%应用色图iendendaxis equalaxis([-0.2 1.6 -0.5 2.5])box on三角剖分[x,y]=meshgrid(1:15,1:15);tri=delaunay(x,y);z=peaks(15);trimesh(tri,x,y,z)6．四面体d=[-1 1];[x,y,z]=meshgrid(d,d,d);%定义一个立方体x=[x(:);0];y=[y(:);0];z=[z(:);0];%[x,y,z]分别为加上中心的立方体顶点X=[x(:) y(:) z(:)];Tes=delaunayn(X);%返回m×n的数组值tetramesh(Tes,X);%绘制四面体图camorbit(20,0);%旋转摄像目标位置7．彩带图彩带图[x,y]=meshgrid(-3:.5:3,-3:.1:3);z=peaks(x,y);ribbon(y,z)三维流彩带图load wind%打开保存的数据lims=[100.64 116.67 17.25 28.75 -0.02 6.86];%定义坐标轴范围[x,y,z,u,v,w]=subvolume(x,y,z,u,v,w,lims);%lims来定义数据子集[sx sy sz]=meshgrid(110,20:5:30,1:5);%定义网格点verts=stream3(x,y,z,u,v,w,sx,sy,sz,.5);%计算彩带顶点cav=curl(x,y,z,u,v,w);%计算卷曲角速度wind_speed=sqrt(u.^2+v.^2+w.^2);%计算流速h=streamribbon(verts,x,y,z,cav,wind_speed,2);%绘制流彩带图view(3)8．伪彩图n=6%定义轮数r=(0:n)'/n;%定义轮的半径theta=pi*(-n:n)/n;%定义轮的扇区角X=r*cos(theta);Y=r*sin(theta);%定义网格顶点C=r*cos(2*theta);%定义色图pcolor(X,Y,C)%绘制伪彩图axis equal tight9．切片图切片图[x,y,z] = meshgrid(-2:.2:2,-2:.25:2,-2:.16:2);v = x.*exp(-x.^2-y.^2-z.^2);xslice = [-1.2,.8,2]; yslice = 2; zslice = [-2,0];slice(x,y,z,v,xslice,yslice,zslice)colormap hsv切片轮廓线图[x y z v]=flow;%打开水流数据h=contourslice(x,y,z,v,[1:9],[],[0],linspace(-8,2,10));%切片轮廓线view([-12 30])10．轮廓图显示轮廓线[x,y,z]=peaks;subplot(1,2,1)meshc(x,y,z);%同时画出网格图与轮廓线title('meshc 网格图与轮廓线')axis([-inf inf -inf inf -inf inf]);subplot(1,2,2)surfc(x,y,z);%同时画出曲面图与轮廓线title('surfc 曲面图与轮廓线')axis([-inf inf -inf inf -inf inf]);显示围裙[x y z]=peaks;meshz(x,y,z);瀑布效果[X,Y,Z]=peaks(30);waterfall(X,Y,Z)带光照模式的阴影图[x,y]=meshgrid(-3:1/8:3);z=peaks(x,y);surfl(x,y,z);shading interp%着色处理colormap(gray);%灰度处理axis([-3 3 -3 3 -8 8])11．函数绘图轮廓线、网格图、曲面图、轮廓网格图%图1绘制轮廓线、网格图、曲面图、轮廓网格图subplot(221)f=['3*(1-x)^2*exp(-(x^2)-(y+1)^2)-10*(x/5-x^3-y^5)*exp(-x^2-y^2)-1/3*exp(-(x+1)^2-y^2)'];%定义双变量x、y的函数式ezcontour(f,[-3,3],49)%x、y为[-3 3]，网格为49×49subplot(222)ezmesh('sqrt(x^2+y^2)');subplot(223)ezsurf('real(atan(x+i*y))')%经过滤波，如果相同数据surf绘图没有滤波subplot(224)ezmeshc('y/(1+x^2+y^2)',[-5,5,-2*pi,2*pi])%x、y的数值范围分别为[-5 5]、[-2*pi 2*pi]轮廓曲面图、二维曲线、极坐标曲线图、自定义函数%图2绘制轮廓曲面图、二维曲线、极坐标曲线图、自定义函数figure(2)subplot(221)ezsurfc('sin(u)*sin(v)')subplot(222)ezplot('x^2-y^4');subplot(223)ezpolar('1+cos(t)')subplot(224)fplot('myfun',[-20 20])function Y=myfun(x)Y(:,1)=200*sin(x(:))./x(:);Y(:,2)=x(:).^2;三维曲线图%绘制三维曲线图figure(3)ezplot3('sin(t)','cos(t)','t',[0,6*pi])12．三维图形控制视点View图形旋转subplot(121)surf(peaks);title('旋转前图形');subplot(122)h=surf(peaks);rotate(h,[1 0 1],180)title('旋转后图形');灯光效果%灯光效果(1)camlight(2)light(3)lightangle(4)lighting(5)materialsphere;camlight色彩控制%色彩控制(1)缺省设置colordef、whitebg(2)色图colormap(3)浓淡处理shadingload flujetimage(X)colormap(jet)subplot(131)sphere(16)axis squareshading flattitle('Flat Shading')subplot(132)sphere(16)axis squareshading facetedtitle('Faceted Shading') subplot(133)sphere(16)axis squareshading interptitle('Interpolated Shading')。

MATLAB图形绘制技巧分享概述：MATLAB是一款功能强大的科学计算软件，其图形绘制功能十分出色。

通过灵活运用MATLAB的绘图函数和技巧，可以创建各种精美的图形，用于数据可视化、科研论文制作等方面。

本文将分享一些MATLAB图形绘制的技巧，帮助读者更好地驾驭这一工具。

一、基础绘图函数1. plot函数plot函数是最基础的绘图函数之一，可以绘制折线图、曲线图等。

通过设置不同的参数，可以调整线条颜色、样式、宽度等。

例如，使用plot(x, y, 'r--','LineWidth', 2)即可绘制红色虚线折线图，线宽为2。

2. scatter函数scatter函数用于绘制散点图，可以展示数据的分布特征。

通过设置参数，可以调整散点图的大小、颜色等属性。

例如，使用scatter(x, y, 50, 'filled', 'r')将绘制红色实心散点图，散点的大小为50。

3. bar函数bar函数用于绘制柱状图，适用于比较不同类别或组之间的数据。

可以通过设置参数调整柱子的宽度、颜色等属性。

例如，使用bar(x, y, 'FaceColor', [0.5 0.5 0.5])将绘制灰色柱状图。

4. pie函数pie函数用于绘制饼图，可以直观地展示数据的占比关系。

通过设置参数，可以调整饼图的颜色、字体等属性。

例如，使用pie(data, labels, explode, colors,'FontSize', 12)将绘制饼图，其中explode参数用于突出显示某一扇区，colors参数用于设置扇区的颜色。

二、高级图形绘制技巧1. 图形叠加MATLAB中可以将多个图形叠加在一张图中，通过hold on和hold off命令可以实现。

例如，在绘制折线图的同时，将散点图叠加在其中，可以用以下代码实现：```matlabx = 1:10;y1 = x.^2;y2 = x.^3;plot(x, y1, 'r--', 'LineWidth', 2);hold on;scatter(x, y2, 50, 'filled', 'b');hold off;```2. 子图绘制使用subplot函数可以在一张图中绘制多个子图，展示不同的数据或视角。

Matlab绘图技巧与实例绘图在科学和工程领域中起着重要的作用，而Matlab作为一种功能强大的数学软件，具有丰富的绘图功能。

本文将介绍一些Matlab的绘图技巧，并通过一些实例来展示其用法和优势。

一、基本的绘图命令Matlab提供了一系列用于绘图的基本函数，最常用的是plot和scatter。

plot函数用于绘制曲线图，而scatter函数则用于绘制散点图。

这两个函数都可以接受多组数据，并且具有丰富的参数设置，可以对图形进行自定义。

例如，我们可以设置线条的颜色、线型和线宽，还可以添加标签和图例等。

二、特殊图形的绘制除了常见的曲线图和散点图外，Matlab还可以绘制一些特殊的图形，如柱状图、饼图和雷达图等。

这些图形可以用于展示不同类型的数据，从而更直观地呈现结果。

例如，柱状图可以用于比较不同组的数据，饼图则可以用于显示百分比等。

在绘制这些特殊图形时，Matlab提供了相应的函数，如bar、pie和polar等，使用这些函数可以轻松实现各种图形的绘制。

三、绘制3D图形Matlab还支持绘制3D图形，通过将数据在三维坐标系中表示，可以更全面地展示数据的分布和关系。

Matlab提供了许多用于绘制3D图形的函数，如plot3、scatter3和surf等。

使用这些函数可以绘制出各种复杂的3D图形，如曲面图、散点云和体积渲染等。

在绘制3D图形时，我们可以设置视角、光照和颜色等参数，从而使图形更加生动逼真。

四、图形的美化与字体设置除了绘图功能外，Matlab还提供了一些功能用于美化图形和设置字体。

通过设置标签和标题的字体、大小和颜色等，可以让图形更加清晰和美观。

此外，Matlab 还支持设置坐标轴的刻度、标签和范围，以及图形的背景颜色和边框样式等。

这些设置可以提高图形的可读性和视觉效果，从而更好地传达数据和结果。

五、图形的输出与保存Matlab不仅可以在软件中生成图形，还可以将图形输出为不同的格式，如图片文件和矢量图等。
