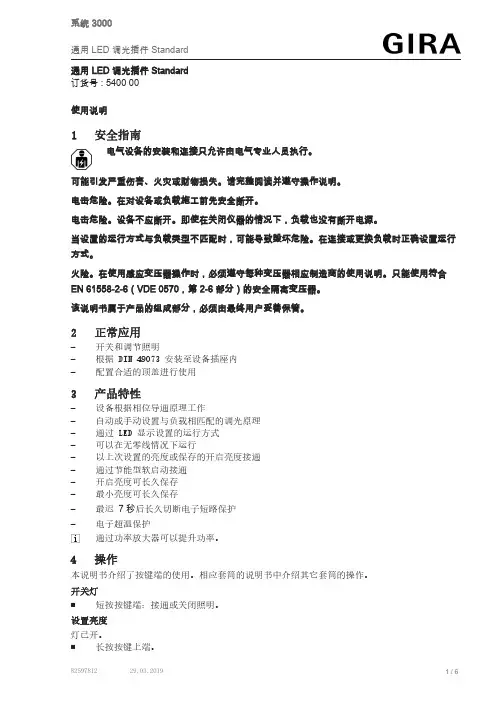

通用 LED 调光插件 Standard订货号 : 5400 00使用说明1安全指南电气设备的安装和连接只允许由电气专业人员执行。

可能引发严重伤害、火灾或财物损失。

请完整阅读并遵守操作说明。

电击危险。

在对设备或负载施工前先安全断开。

电击危险。

设备不应断开。

即使在关闭仪器的情况下，负载也没有断开电源。

当设置的运行方式与负载类型不匹配时，可能导致毁坏危险。

在连接或更换负载时正确设置运行方式。

火险。

在使用感应变压器操作时，必须遵守每种变压器相应制造商的使用说明。

只能使用符合EN 61558-2-6（VDE 0570，第 2-6 部分）的安全隔离变压器。

该说明书属于产品的组成部分，必须由最终用户妥善保管。

2正常应用–开关和调节照明–根据 DIN 49073 安装至设备插座内–配置合适的顶盖进行使用3产品特性–设备根据相位导通原理工作–自动或手动设置与负载相匹配的调光原理–通过 LED 显示设置的运行方式–可以在无零线情况下运行–以上次设置的亮度或保存的开启亮度接通–通过节能型软启动接通–开启亮度可长久保存–最小亮度可长久保存–最迟 7 秒后长久切断电子短路保护–电子超温保护通过功率放大器可以提升功率。

4操作本说明书介绍了按键端的使用。

相应套筒的说明书中介绍其它套筒的操作。

开关灯￭短按按键端：接通或关闭照明。

设置亮度灯已开。

￭长按按键上端。

灯光变亮至最大亮度。

￭长按按键下端。

灯光变暗至最小亮度。

以最小亮度打开灯￭长按按键下端。

将灯开到最小亮度。

￭长按按键上端。

将灯开到最小亮度并且灯光变亮。

保存开启亮度发货时会将最大亮度设置为开启亮度。

￭设置亮度。

￭全方位长按按键端超过 4 秒。

开启亮度已保存。

灯短暂熄灭又重新亮起即为按下。

删除接通亮度￭短按按键端：灯以保存的开启亮度亮起。

￭全方位长按按键端 4 秒。

已删除接通亮度 灯短暂熄灭又重新亮起即为按下。

接通时，调光器切换至上次设置的亮度值。

5电气专业人员信息5.1安装和电气连接危险！电击导致生命危险。

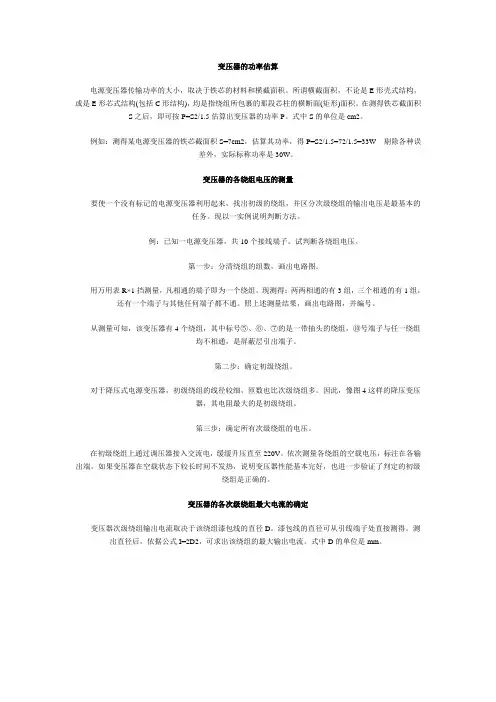

变压器的功率估算电源变压器传输功率的大小，取决于铁芯的材料和横截面积。

所谓横截面积，不论是E形壳式结构，或是E形芯式结构(包括C形结构)，均是指绕组所包裹的那段芯柱的横断面(矩形)面积。

在测得铁芯截面积S之后，即可按P=S2/1.5估算出变压器的功率P。

式中S的单位是cm2。

例如：测得某电源变压器的铁芯截面积S=7cm2，估算其功率，得P=S2/1.5=72/1.5=33W 剔除各种误差外，实际标称功率是30W。

变压器的各绕组电压的测量要使一个没有标记的电源变压器利用起来，找出初级的绕组，并区分次级绕组的输出电压是最基本的任务。

现以一实例说明判断方法。

例：已知一电源变压器，共10个接线端子。

试判断各绕组电压。

第一步：分清绕组的组数，画出电路图。

用万用表R×1挡测量，凡相通的端子即为一个绕组。

现测得：两两相通的有3组，三个相通的有1组，还有一个端子与其他任何端子都不通。

照上述测量结果，画出电路图，并编号。

从测量可知，该变压器有4个绕组，其中标号⑤、⑥、⑦的是一带抽头的绕组，⑩号端子与任一绕组均不相通，是屏蔽层引出端子。

第二步：确定初级绕组。

对于降压式电源变压器，初级绕组的线径较细，匝数也比次级绕组多。

因此，像图4这样的降压变压器，其电阻最大的是初级绕组。

第三步：确定所有次级绕组的电压。

在初级绕组上通过调压器接入交流电，缓缓升压直至220V。

依次测量各绕组的空载电压，标注在各输出端。

如果变压器在空载状态下较长时间不发热，说明变压器性能基本完好，也进一步验证了判定的初级绕组是正确的。

变压器的各次级绕组最大电流的确定变压器次级绕组输出电流取决于该绕组漆包线的直径D。

漆包线的直径可从引线端子处直接测得。

测出直径后，依据公式I=2D2，可求出该绕组的最大输出电流。

式中D的单位是mm。

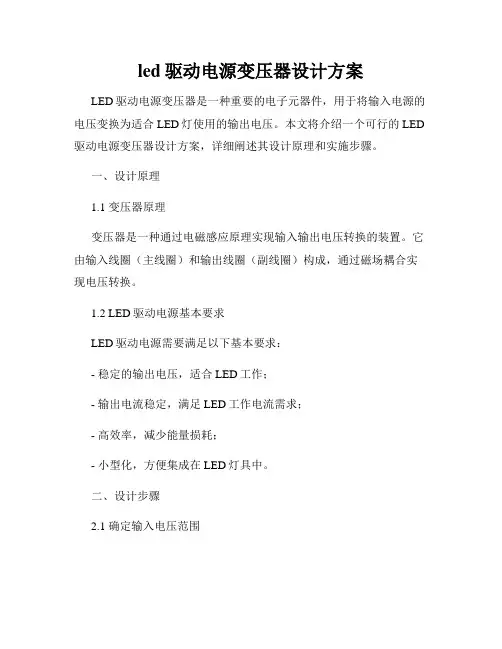

led驱动电源变压器设计方案LED驱动电源变压器是一种重要的电子元器件，用于将输入电源的电压变换为适合LED灯使用的输出电压。

本文将介绍一个可行的LED 驱动电源变压器设计方案，详细阐述其设计原理和实施步骤。

一、设计原理1.1 变压器原理变压器是一种通过电磁感应原理实现输入输出电压转换的装置。

它由输入线圈（主线圈）和输出线圈（副线圈）构成，通过磁场耦合实现电压转换。

1.2 LED驱动电源基本要求LED驱动电源需要满足以下基本要求：- 稳定的输出电压，适合LED工作；- 输出电流稳定，满足LED工作电流需求；- 高效率，减少能量损耗；- 小型化，方便集成在LED灯具中。

二、设计步骤2.1 确定输入电压范围首先，根据实际应用需求，确定输入电压范围。

LED驱动电源一般使用交流电源输入，常见的输入电压范围为220VAC或110VAC。

根据实际情况选择合适的电源输入。

2.2 确定输出电压和电流需求根据所需的LED工作电压和电流，确定输出电压和电流需求。

LED 灯通常需要恒流驱动，所以确定输出电流非常重要。

同时，为了保证LED的寿命和工作效果，输出电压也要稳定。

2.3 计算变压器的变比根据输入电压范围和输出电压需求，计算变压器的变比。

变比的计算公式为：变比=输出电压/输入电压。

选择合适的变比能够满足输出电压需求。

2.4 选择合适的变压器铁心根据变压器的功率需求和频率，选择合适的变压器铁心材料。

铁心材料的选择直接影响到变压器的效率和体积。

2.5 设计变压器线圈参数根据变压器的变比、输入电流和输出电流，计算变压器的线圈参数。

线圈的匝数和线径需要根据电流需求和铁心尺寸进行设计。

2.6 选择适当的软磁材料为了减小磁芯的磁滞损耗和涡流损耗，在变压器的磁芯上选择适当的软磁材料，如铁氧体材料。

2.7 进行变压器的结构设计根据已有的参数和要求，进行变压器的结构设计，包括线圈的布局、磁芯的安装和绝缘层的选材等。

2.8 进行变压器的制造和测试根据设计要求，制造变压器并进行相应的测试，包括电压和电流的稳定性测试、效率测试和温度测试等。

大功率LED 照明用恒流驱动方案介绍序言LED 即发光二极管，是一种半导体固体发光器件。

它是利用固体半导体芯片作为发光材料，在半导体中通过载流子发生复合放出过剩的能量而引起光子发射，直接发出红、黄、蓝、绿、青、橙、紫、白色的光。

LED 一般被称为第四代照明光源或绿色光源，具有高节能、利环保、寿命长、体积小、高亮度等特点，可以广泛应用于各种指示、显示、装饰、背光源、普通照明和城市夜景等领域；LED 灯作为一种新的照明用光源，正在逐渐得到大规模和大范围内的应用；LED 照明灯自身在节能，长寿，高能效，亮度方便可调节等方面的优异特性也符合现在倡导的低碳，环保的大趋势；目前，LED 照明在LED 背光，LED 广告灯，LED 幕墙，大功率LED 路灯，LED 节能灯及日光灯，LED 显示等领域得到广泛深入的应用；预计在未来几年内，LED 灯将可能逐渐进入家庭照明，室内外照明等领域，成为一种重要的照明光源。

决定LED 灯的性能和寿命的核心部分是LED 恒流驱动电路，LED 灯的寿命（光亮度衰减）与驱动电流的稳定性和电流纹波或杂讯息息相关，LED 灯的可靠性主要取决于驱动芯片的可靠性和各种安全保护措施；芯龙半导体作为专业的电源管理芯片设计者，提供一系列高压，大电流，高效率，高可靠性，高性价比的LED 恒流驱动芯片；在大电流LED 单片全集成恒流驱动芯片领域，芯龙处于全球范围内的业界领先地位。

芯龙半导体的一系列LED 驱动芯片支持市电，直流稳压电源，太阳能电池，电子变压器，交流变压器，蓄电池，车载电源等多种供电方式；输出恒流驱动LED 的功率从10W~100W全系列；LED 模组可以串联，并联，串并联结合等多种连接方式；电路拓朴支持降压，升压，升降压等多种结构。

上海芯龙半导体致力于开发耐高压、高效率、大电流、高可靠性、高性价比的单片开关模拟电源管理类集成电路，开发出一大批耐高压、高效率、大电流、高可靠性、高性价比的产品，逐步推向市场，可以应用于绝大部分供电的领域和应用。

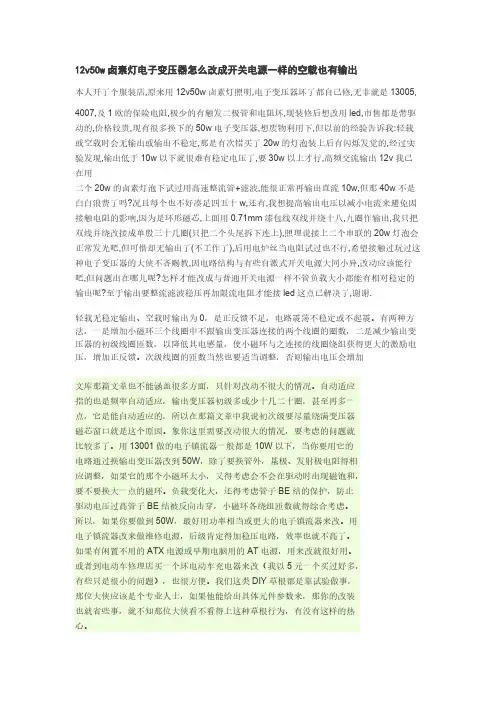

12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出本人开了个服装店,原来用12v50w卤素灯照明,电子变压器坏了都自己修,无非就是13005,4007,及1欧的保险电阻,极少的有触发二极管和电阻坏,现装修后想改用led,市售都是带驱动的,价格较贵,现有很多换下的50w电子变压器,想废物利用下,但以前的经验告诉我:轻载或空载时会无输出或输出不稳定,那是有次错买了20w的灯泡装上后有闪烁发觉的,经过实验发现,输出低于10w以下就很难有稳定电压了,要30w以上才行,高频交流输出12v我已在用二个20w的卤素灯泡下试过用高速整流管+滤波,能很正常再输出直流10w,但那40w不是白白浪费了吗?况且每个也不好凑足四五十w,还有,我想提高输出电压以减小电流来避免因接触电阻的影响,因为是环形磁芯,上面用0.71mm漆包线双线并绕十八,九圈作输出,我只把双线并绕改接成单股三十几圈(只把二个头尾拆下连上),照理说接上二个串联的20w灯泡会正常发光吧,但可惜却无输出了(不工作了),后用电炉丝当电阻试过也不行,希望接触过玩过这种电子变压器的大侠不吝赐教,因电路结构与有些自激式开关电源大同小异,改动应该能行吧,但问题出在哪儿呢?怎样才能改成与普通开关电源一样不管负载大小都能有相对稳定的输出呢?至于输出要整流滤波稳压再加限流电阻才能接led这点已解决了,谢谢.轻载无稳定输出、空载时输出为0，是正反馈不足，电路震荡不稳定或不起震。

有两种方法，一是增加小磁环三个线圈中不跟输出变压器连接的两个线圈的圈数，二是减少输出变压器的初级线圈匝数，以降低其电感量，使小磁环与之连接的线圈绕组获得更大的激励电压，增加正反馈。

次级线圈的匝数当然也要适当调整，否则输出电压会增加文库那篇文章也不能涵盖很多方面，只针对改动不很大的情况。

自动适应指的也是频率自动适应，输出变压器初级多或少十几二十圈，甚至再多一点，它是能自动适应的，所以在那篇文章中我说初次级要尽量绕满变压器磁芯窗口就是这个原因。

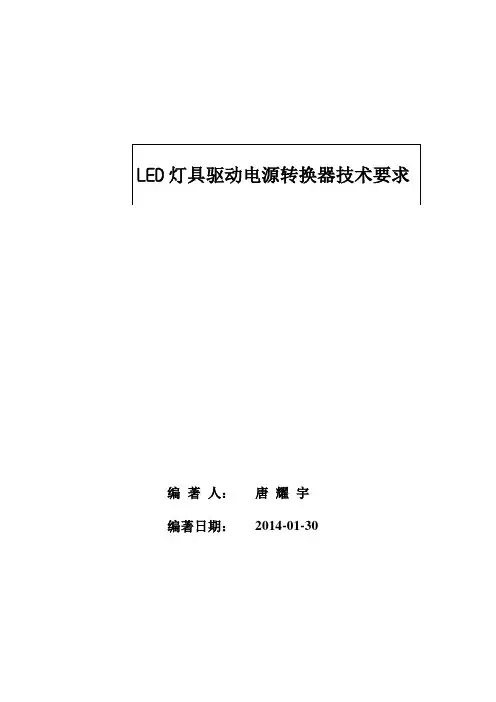

编著人：唐耀宇编著日期：2014-01-301. 适用范围此标准适用与输入电压AC 220V, 60Hz 和输出电压DC250V以下的，用于LED模块和灯管上的电子驱动装置（下面简称为驱动），此标准对于驱动的安全和性能方面进行规定。

此标准中所规定的驱动装置是在SELV或SELV相同或更高电压下，具有能够供应恒定的电压和电流的能力而设计的。

LED模组用连接器的要求是在测试的时候，需要能够满足KS C IEC 60838-2-2标准进行。

LED 模组电源供给用驱动的输出连接器需要与符合KS C IEC 60065及KS C IEC 60950-1 等的产品上使用的电源供应装置（直流电源装置）输出连接器不兼容，并且需要适用按照附录B中的输出连接器。

对于独立式SELV 驱动的要求事项为，需要满足KS C IEC 61347-2-13中附录1的要求通过测试。

2. 引用标准。

下面的引用标准为是为了满足此标准而必须具有的，如有引用标准标有年度，那么必须适用此年度版的，如有没有标有年度，那么需要最新版本*（包含所有附录）的要求。

KS C IEC 60065, 视频音频相关的电子产品KS C IEC 60085, 电子绝缘-耐热性等级KS C IEC 60598－1, 灯具－第1部：一般要求事项与实验KS C IEC 60598－2-2, 灯具－第2-2部：嵌入式灯具相关的要求事项KS C IEC 60838－2-2, 其他灯头－第2-2部：相关事项－LED模组用连接器KS C IEC 60950－1, 信息技术机器的安全性－第1部：一般要求事项KS C IEC 60968, 变压器内置型灯管프－安全要求事项KS C IEC 61000－3-2, 电磁波(EMC)－第3-2部：界限值－谐波电流排出界限值(机器的输入电流16A以下)KS C IEC 61347－1, 灯泡驱动装置－第1部: 一般及安全要求事项KS C IEC 61347－2-13, 灯泡驱动装置－第2-13部：LED 模组用DC/AC 对于电子驱动装置相关的要求事项KS C IEC 61547, 照明产品－电磁波耐性KS C IEC 61558－1, 电力用变压器, 电源供给装置及累死机器的安全－第1部：一般要求事项及实验KS C IEC 62031, 一般照明用LED 模组－安全要求事项KS C IEC 62384, LED 模组DC/AC 驱动装置－性能要求事项KS C CISPR 15, 电磁波(EMC)－照明产品ㆍ累死机器的电磁波干扰测试方法及测试的界限值3. 用语与定义此标准中主要适用的用于和定义参照KS C IEC 61347－2-13的3.(用语与定义) 及KS C IEC62384的 3.(用语与定义).3.1 LED 模组电源供给用驱动(DC or AC supplied electronic control gear for LED modules)作为电源和一个或多个LED模组中插入的装置，给LED 模组供应额定电压及电流。

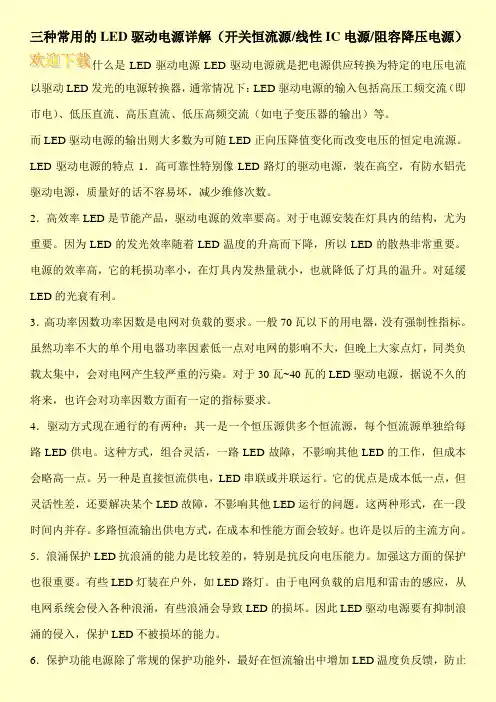

三种常用的LED驱动电源详解（开关恒流源/线性IC电源/阻容降压电源）什么是LED驱动电源LED驱动电源就是把电源供应转换为特定的电压电流以驱动LED发光的电源转换器，通常情况下：LED驱动电源的输入包括高压工频交流（即市电）、低压直流、高压直流、低压高频交流（如电子变压器的输出）等。

而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的恒定电流源。

LED驱动电源的特点1．高可靠性特别像LED路灯的驱动电源，装在高空，有防水铝壳驱动电源，质量好的话不容易坏，减少维修次数。

2．高效率LED是节能产品，驱动电源的效率要高。

对于电源安装在灯具内的结构，尤为重要。

因为LED的发光效率随着LED温度的升高而下降，所以LED的散热非常重要。

电源的效率高，它的耗损功率小，在灯具内发热量就小，也就降低了灯具的温升。

对延缓LED的光衰有利。

3．高功率因数功率因数是电网对负载的要求。

一般70瓦以下的用电器，没有强制性指标。

虽然功率不大的单个用电器功率因素低一点对电网的影响不大，但晚上大家点灯，同类负载太集中，会对电网产生较严重的污染。

对于30瓦~40瓦的LED驱动电源，据说不久的将来，也许会对功率因数方面有一定的指标要求。

4．驱动方式现在通行的有两种：其一是一个恒压源供多个恒流源，每个恒流源单独给每路LED供电。

这种方式，组合灵活，一路LED故障，不影响其他LED的工作，但成本会略高一点。

另一种是直接恒流供电，LED串联或并联运行。

它的优点是成本低一点，但灵活性差，还要解决某个LED故障，不影响其他LED运行的问题。

这两种形式，在一段时间内并存。

多路恒流输出供电方式，在成本和性能方面会较好。

也许是以后的主流方向。

5．浪涌保护LED抗浪涌的能力是比较差的，特别是抗反向电压能力。

加强这方面的保护也很重要。

有些LED灯装在户外，如LED路灯。

由于电网负载的启甩和雷击的感应，从电网系统会侵入各种浪涌，有些浪涌会导致LED的损坏。

卤素灯用电子变压器原理图卤素灯又称石英灯，它常以石英玻璃做成反射灯罩，制作成石英射灯。

石英射灯具有聚光、亮度高、显色性好、外形新颖和寿命长等优点，普遍用于舞厅、宾馆和商场等场所做特殊照明，也可用于展室的橱窗及照相行业的摄影厅。

目前，家庭使用石英灯也逐渐增多。

普通石英射灯使用１２Ｖ／５０Ｗ的小型卤素灯泡，配用小体积的电子变压器，使其效率提高，体积重量均减少。

本电子变压器采用工程阻燃塑壳，外观小巧玲珑。

主要电气参数：电源电压ＡＣ２２０Ｖ＋１０％；电源频率５０～６０Ｈｚ；输出电压ＡＣ１２Ｖ；输出功率５０Ｗ；功率因数０．９９。

电子变压器实际上是一种隔离型开关电源，电路原理如附图所示，它主要由全桥整流滤波、开关变换、小体积磁芯隔离降压变压器三部分组成。

变换开关元件由于采用了ＮＰＮ型三重扩散表面玻璃钝化平面型晶体管，它具有击穿电压高、电流容量大、开／关时间短的特点，因此开关管的安全工作区得到保证。

电路有较高的使用效率和可靠性，可长时间连续工作。

隔离降压变压器亦是本机关键，磁芯参数确定了传输功率，匝数比确定了输出电压。

本变压器使用ＥＥ２５磁芯，初级绕１２０匝，次级用多股并绕１２匝，磁芯不作间隙，组装后经专用树脂浸渍处理而成。

使用注意事项：１．只限接入小于指定功率的负载，也就是配接１２Ｖ石英灯泡、功率在２０～５０Ｗ之间；２．严禁输出短路，并保持变压器四周通风。

电子变压器本文介绍的电子变压器克服了传统硅钢片变压器体积、重量大、效率低、价格高的缺点，电路成熟，性能稳定。

工作原理本电子变压器工作原理与开关电源相似，电路原理图见图1，由VD1－VD4将市电整流为直流，再把直流变成几十千赫兹的高频电流，然后用铁氧休变压器对高频、高压脉冲降压。

图中R2、C1、VD5为启动触发电路。

C2、C3、L1、L2、L3、VT1、VT2构成高频振荡部分。

元器件选择与制作元器件清单见下表。

L1、L2、L3分别绕在H7×4×2mm3的磁环上，L1、L2绕6匝；L2绕1匝。

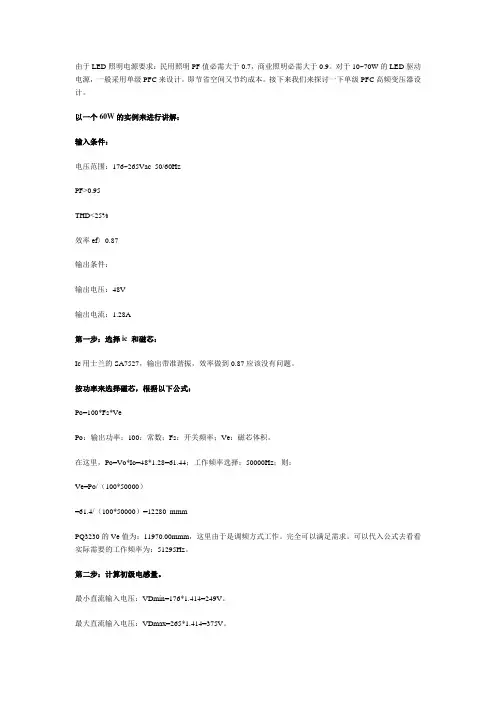

由于LED照明电源要求：民用照明PF值必需大于0.7，商业照明必需大于0.9。

对于10~70W的LED驱动电源，一般采用单级PFC来设计。

即节省空间又节约成本。

接下来我们来探讨一下单级PFC高频变压器设计。

以一个60W的实例来进行讲解：输入条件：电压范围：176~265Vac 50/60HzPF>0.95THD<25%效率ef〉0.87输出条件：输出电压：48V输出电流：1.28A第一步：选择ic 和磁芯：Ic用士兰的SA7527，输出带准谐振，效率做到0.87应该没有问题。

按功率来选择磁芯，根据以下公式：Po=100*Fs*VePo：输出功率；100：常数；Fs：开关频率；Ve：磁芯体积。

在这里，Po=Vo*Io=48*1.28=61.44；工作频率选择：50000Hz；则：Ve=Po/（100*50000）=61.4/（100*50000）=12280 mmmPQ3230的Ve值为：11970.00mmm，这里由于是调频方式工作。

完全可以满足需求。

可以代入公式去看看实际需要的工作频率为：51295Hz。

第二步：计算初级电感量。

最小直流输入电压：VDmin=176*1.414=249V。

最大直流输入电压：VDmax=265*1.414=375V。

最大输入功率：Pinmax=Po/ef=61.4/0.9=68.3W（设计变压器时稍微取得比总效率高一点）。

最大占空比的选择: 宽电压一般选择小于0.5，窄电压一般选择在0.3左右。

考虑到MOS管的耐压，一般不要选择大于0.5 ，220V供电时选择0.3比较合适。

在这里选择：Dmax=0.327。

最大输入电流: Iinmax=Pin/Vinmin=68.3/176=0.39 A最大输入峰值电流：Iinmaxp=Iin*1.414=0.39*1.414=0.55AMOS管最大峰值电流：Imosmax=2*Iinmaxp/Dmax=2*0.55/0.327=3.36A初级电感量：Lp= Dmax^2*Vin_min/(2*Iin_max*fs_min)*10^3=0.327*0.327*176/（2*0.39*50000）*1000=482.55 uH取500uH。

12v50w卤素灯电子变压器怎么改成开关电源一样的空载也有输出本人开了个服装店,原来用12v50w卤素灯照明,电子变压器坏了都自己修,无非就是13005,4007,及1欧的保险电阻,极少的有触发二极管和电阻坏,现装修后想改用led,市售都是带驱动的,价格较贵,现有很多换下的50w电子变压器,想废物利用下,但以前的经验告诉我:轻载或空载时会无输出或输出不稳定,那是有次错买了20w的灯泡装上后有闪烁发觉的,经过实验发现,输出低于10w以下就很难有稳定电压了,要30w以上才行,高频交流输出12v我已在用二个20w的卤素灯泡下试过用高速整流管+滤波,能很正常再输出直流10w,但那40w不是白白浪费了吗?况且每个也不好凑足四五十w,还有,我想提高输出电压以减小电流来避免因接触电阻的影响,因为是环形磁芯,上面用0.71mm漆包线双线并绕十八,九圈作输出,我只把双线并绕改接成单股三十几圈(只把二个头尾拆下连上),照理说接上二个串联的20w灯泡会正常发光吧,但可惜却无输出了(不工作了),后用电炉丝当电阻试过也不行,希望接触过玩过这种电子变压器的大侠不吝赐教,因电路结构与有些自激式开关电源大同小异,改动应该能行吧,但问题出在哪儿呢?怎样才能改成与普通开关电源一样不管负载大小都能有相对稳定的输出呢?至于输出要整流滤波稳压再加限流电阻才能接led这点已解决了,谢谢.轻载无稳定输出、空载时输出为0，是正反馈不足，电路震荡不稳定或不起震。

有两种方法，一是增加小磁环三个线圈中不跟输出变压器连接的两个线圈的圈数，二是减少输出变压器的初级线圈匝数，以降低其电感量，使小磁环与之连接的线圈绕组获得更大的激励电压，增加正反馈。

次级线圈的匝数当然也要适当调整，否则输出电压会增加文库那篇文章也不能涵盖很多方面，只针对改动不很大的情况。

自动适应指的也是频率自动适应，输出变压器初级多或少十几二十圈，甚至再多一点，它是能自动适应的，所以在那篇文章中我说初次级要尽量绕满变压器磁芯窗口就是这个原因。

灯用变压器与LED照明系统的兼容性研究LED照明系统作为一种高效、环保的照明技术，正在被广泛应用于家庭、商业和工业场所。

然而，传统的灯用变压器与LED照明系统之间存在兼容性问题，这给用户带来了一定的困扰。

本文旨在研究灯用变压器与LED照明系统兼容性的相关问题，以便为用户提供解决方案和指导。

首先，我们需要了解灯用变压器和LED照明系统各自的特点。

灯用变压器是一种用于降低电压并提供适当电源给传统灯具的设备。

它通常是电感器构成的，其功能是通过调整电流和电压来实现对灯具的供电。

LED照明系统则是利用LED（发光二极管）作为光源的一种照明系统，具有高效、耐用、节能等优点。

然而，由于灯用变压器和LED照明系统的工作原理和特性不同，导致两者之间存在兼容性问题。

具体来说，兼容性问题主要表现在以下几个方面。

首先，灯用变压器的输出方式可能无法满足LED照明系统的要求。

传统灯具通常是使用交流电源供电，而LED照明系统需要直流电源才能正常工作。

因此，如果将LED直接连接到灯用变压器的输出端口，LED可能无法正常工作或损坏。

解决这个问题的一种方法是使用电子变压器，它可以将交流电转换为直流电，以满足LED照明系统的要求。

其次，灯用变压器可能产生电磁干扰，对LED照明系统的性能产生负面影响。

灯用变压器通常会产生一定程度的电磁干扰，包括电磁辐射和电磁干扰。

这些干扰物可能会影响到LED照明系统的正常工作，导致闪烁、光线不稳定等问题的出现。

为了解决这个问题，可以使用具有电磁兼容性的灯用变压器，减少电磁干扰对LED照明系统的影响。

最后，灯用变压器和LED照明系统的功率匹配也是一个需要考虑的问题。

灯用变压器通常根据传统灯具的功率来选择，并不一定适用于LED照明系统。

LED照明系统具有较低的功率消耗，如果使用功率较高的灯用变压器，可能会导致变压器过载、能量浪费等问题。

因此，建议使用与LED照明系统匹配的低功率变压器，以充分利用其高效能源特性。

led变压器原理
LED变压器是一种用于驱动LED灯的电子设备，它的工作原
理基于将输入电源的电压转换为适合LED工作的低压电流。

以下是LED变压器的工作原理。

LED变压器包括输入端和输出端。

输入端接收来自电源的交
流电源，经过一系列的电子元件处理后，输出端向LED提供
稳定的直流电流。

这种变压器主要有两个功能：电压转换和电流控制。

在电压转换方面，LED变压器使用一种称为变压器的装置。

变压器由两个线圈组成：一个被称为输入线圈，另一个被称为输出线圈。

这两个线圈通过一个磁性铁芯相互耦合。

当通过输入线圈施加交流电压时，磁性铁芯中会产生磁场。

这个磁场会导致输出线圈中的电压也发生变化。

通过调整输入线圈和输出线圈的匝数比例，可以将输入电压转换为适合LED工作的低
压电压。

在电流控制方面，LED变压器使用一种称为电流调节器的装置。

电流调节器通常是电感器和电阻器的组合。

电感器和电阻器串联在输出线圈的电路中。

电感器可以限制电流的变化速率，从而提供稳定的电流给LED。

电阻器则可以调节电流的大小。

通过改变电阻器的阻值，可以控制LED的亮度。

总结起来，LED变压器的工作原理基于通过变压器将输入电
压转换为适合LED工作的低压电压，并使用电流调节器控制
LED的电流大小。

这样可以确保LED灯的正常工作并提供所需的亮度。
