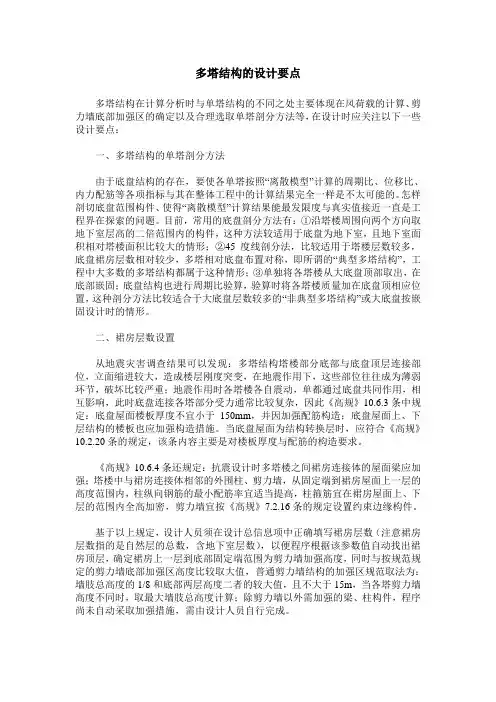

多塔结构设计要点浅析
摘要：本文针对近年来出现的大型商业综合体多塔结构，结合规范和实际工程经验，提出多塔结构设计需要关注的设计要点，对多塔结构设计提供参考。
关键词：多塔结构；结构设计；构造措施
近年来，大型商业综合体建筑越来越多，商业综合体一般地上四五层大型商场，以上写字楼或住宅，写字楼或住宅形成几个塔楼，底部商场形成塔楼的大底盘。多塔楼结构的主要特点是，在多个高层建筑的底部有一个连成整体的大裙房，形成大底盘，即大底盘多塔楼结构。当一幢高层建筑的底部设有较大面积的裙房时，称为带底盘的单塔结构，这种结构是多塔楼结构的一个特殊情况。对于多个塔楼仅通过地下室连为一体，地上无裙房或有局部小裙房但不连为一体的情况，一般不属于《高层建筑混凝土结构技术规程》所指的大底盘多塔楼结构。此时，若将结构嵌固部位设在地下一层底板上，一般也不属于大底盘多塔楼结构。多塔结构大致可以分为三类：（l）一般多塔结构，在多栋高层建筑的底部有一个连成整体的大裙房（含地下室）形成大底盘。这类多塔结构在住宅小区和商住综合楼建设中应用十分普遍。（2）带缝多塔结构，由于设计需要，建筑结构被伸缩缝、抗震缝和沉降缝等分成若干部分。（3）复杂多塔结构，在多塔结构中含有其它复杂结构，如带转换层、带加强层、连体、错层等。大底盘多塔楼属于复杂高层结构，其抗震设计要比一般高层建筑复杂，结构设计时，进行概念设计的同时，抓住其主
1、分类 （1）一般多塔：裙房上多栋塔楼；地上应有裙房（如地上无裙房，仅地下室连为一体，不是严格意义上的多塔，可参照多塔结构的计算分析方法）；裙房应较大，将各塔楼连为一体。（2）带缝多塔 （3）复杂多塔：如带转换层，加强层，连体，错层等 2、设计要求 （1）多塔结构振型复杂，且高振型影响较大。因此各塔楼的楼层数、平面布局、竖向刚度及结构类型宜接近。 （2）塔楼对底盘宜对称布置，塔楼群体质心宜接近大底盘的质心，塔楼的综合质心与底盘质心的距离不宜大于底盘相应边长的20％，以减少塔楼偏置对底盘的扭转效应。 （3）抗震设计时，转换层宜设置在底盘楼层范围内，不宜设置在底盘以上的塔楼内，以避免高位转换形成的结构薄弱部位。 （4）为保证底盘与塔楼的整体工作，底盘屋面板应加厚，不宜小于150，板面负钢筋宜贯通并应加强配筋构造措施；底盘上下一层的楼板也应加强构造措施。 （5）抗震设计时，与主楼相连的裙房的抗震等级除符合自身设计要求外，不应低于主楼的抗震等级。 （6）抗震设计时，多塔楼之间的裙房连接体的屋面粱应予加强，各塔楼中与裙房连接部位的外围柱、剪力墙，从固定端至裙房屋面上一层的高度范围内应特别加强，即柱的最小配筋率宜适当提高，柱箍筋在裙房屋面上下层范围内全高加密，剪力墙宜按规范的有关规定设置约束边缘构件。 （7）多塔结构的基础设计，可通过计算确定是否需要沉降缝和后浇带，或采用变刚度调平技术，减少差异沉降。 3、计算分析 （1）多塔结构的突出特点： a当多栋塔楼相邻较近时，宜考虑风力相互干扰的群体效应 b塔楼高度、刚度相差较大，且塔楼布局不合理，各塔楼通过底盘的间接影响很大时，相互作用不能忽略。 （2）计算模型 a离散模型，切分大底盘，分层独立的单塔 b整体模型， SATWE中位移比（层间位移比）、层间刚度比、层间受剪承载力比、剪重比已能分塔输出。但周期比在整体模型中不能直接完成，宜采用离散模型分析。 （3）多塔大底盘结构的切分方法
结构设计常见的5个施工问题 从结构设计到施工落实,钢筋翻样起到了衔接的作用.而在这一过程中,往往会发现结构设计中的许多错误,有的是很明显的错误,而有的是规范性错误,也有一些不合理的设计,还有地区及绘图中出现的问题. 明显错误 ●部分梁许多原位标注数字不一致,如20D258/8/2,让人无所适从,到底是按前面的数字,还是按后面分解的数字？ ●墙柱平面图上的柱形状、尺寸与柱详图中同编号柱不同,如平面图上GBZ31是一字形的,而详图中却是L形的. ●柱纵筋注写的楼量与图上的纵筋根数不符. 规范性错误 ●梁集中标注中无梁截面尺寸,而根据11G101-1规定,集中标注中梁截面为必注项,非注不可.而有的设计梁集中标注处均无梁截面尺寸,可能是两组设计人员分别计算截面和配筋,然后,把两份图合成.还有画蛇添足,梁上部某跨有不同于集中标注上部通长筋时,通长钢筋用括号表示,导致钢筋软件不能识别. ●连梁与框架梁混淆,连梁箍筋分加密区和非加密区,配置支座负筋,侧面钢筋分构造与抗扭,完全是框架梁的配筋形式.设计时,高度大于700mm的连梁,侧面钢筋没有给出,而墙的水平钢筋为8@250,不满足规范要求.有的把跨高
比大于5的梁设计成连梁等. ●现浇板配筋率不满足纵向受力钢筋的最小配筋率0.2%和45F t/F y较大值. ●框架梁支座负钢筋配筋率超过2.5%. ●高层一、二级抗震剪力墙(尤其是一字形短肢墙)墙厚不满足要求,未作墙肢稳定验算. ●形状复杂的短肢剪力墙,两处方向的受弯钢筋未按规定全部配在端部墙柱处. ●剪力墙约束边缘构件LC范围内的体积含箍率小于1.06%. ●全长加密箍筋的柱,箍筋未全长加. 本地化问题 北京、上海、江苏等地都有自己的地方性规范,这些规范和规定是国家规范的一种补充和加强,一般说来,地方性规范的标准要高于国家规范,要求更严格,否则,没必要出地方性规范.所以,外来设计单位和设计师应熟悉和了解当地的地方性规范和做法,这个很有必要. 不合理问题 ●有些梁支座负筋配置成15124/4/4/3,钢筋直径过小导致钢筋排数过多,影响其受力,可适当增大钢筋直径减小钢筋排数.并且,设计也没交代梁支座负筋第三排第三四排伸入梁内的长度,这个长度应由设计给出.
各种结构体系设计重点考虑内容 一、砌体结构： 1、（1）承重墙能否上下对齐。如别墅、洋房等，一般多数墙体上下不对齐，且上下层间退台较 多，此时，应考虑采用其他结构形式，如框架结构、异型柱框架结构、剪力墙结构等。平面简单、较规则的别墅，上下墙体对齐且无退台（或局部退台）时，可以考虑采用砌体结构。 （2）窗间墙尺寸是否不小于1米，最小不小于800。墙垛过小处一般出现在靠近山墙的位置。 当墙垛过小时，墙体受压计算一般不容易满足，此时应采取加强措施，如设置钢筋网片等。 （详《抗规》7.1.6）另车库层去墙垛并设梁托上部墙垛的情况不宜出现。 （3）是否存在转角窗。砌体结构不允许出现转角窗。 （4）是否有错层。如果房屋错层楼板高差超过500mm时，应按两层计算，则层数会超过规范要求，因此错层房屋砌体结构实现不了，且错层的砌体结构抗震更不利。（详《抗规》7.1.7）（5）层高是否小于3.6米。3.6米为建筑层高（自室内地面算起），不是结构计算层高。层高最高时可做到3.9米，但应采用约束砌体。（详《抗规》7.1.3） （6）总高度及层数是否满足规范要求。砌体结构的层数包含储藏室、阁楼等，此部分楼层建筑不算一层，但是结构按照一层考虑，当阁楼层面积小于30%时可不做一层考虑。6、7度区砌体结构最高层数为7层，总高度控制在21米（最高时可做21.4米），阁楼层算至山墙尖一半的高度。（详《抗规》7.1.2、《砌体》10.1.2） （7）是否设置了内纵墙。满足建筑功能要求时，应尽量多设置内纵墙，且内纵墙累计长度不宜小于房屋总长度的60%。（详《抗规》7.1.7） （8）平面凹凸尺寸是否过大。建筑平面凹凸尺寸不应超过建筑总进深的50%。如凹凸尺寸超过建筑总进深的50%，可设置抗震缝避免平面凹凸问题（缝宽70~100mm），但建筑总长度会有所增加（缝宽+墙厚）。当建筑平面凹凸不可避免时（如L形建筑），应考虑采用其他结构形式。 （详《抗规》7.1.7）
大底盘多塔楼高层建筑、地下商场、地下车库建筑以及大跨空间、多层地下结构的出现，在目前住宅小区建设以及大型公建项目中都占有非常重要的地位，其面积可达总竣工建筑面积的10%。大底盘高层建筑由于上部结构塔楼相对大底盘地下结构刚度大，荷载不均匀，基底反力不均匀，基础底板的均匀变形，设计不当会引起基础开裂。除此，之外，大底盘高层建筑地下室结构还有一些关键设计需要重点关注。 一、大底盘高层建筑地下室结构类型及设计要点说明 根据地下室层数及地下室与主楼连接方式通常可分为5种结构类型，我们以地下车库结构为例说明，即与主楼断开单层地下车库、与主楼断开双层地下车库、与主楼相连单层地下车库、与主楼相连双层地下车库、地上一层、地下一层大平台式车库五种。 （1）与主楼断开单层车库 一种是车库与主楼完全脱开，仅以通道相连。另一种是车库和主楼各为单体，结构计算相对简单。设计时应注意车库埋深大于主楼基础埋深时，应尽量使主楼外墙与车库外墙净距增加。如无条件时，车库与主楼间应设有效支护，并交代先施工车库后施工主楼，车库基坑开挖时不应使主楼基底土受到扰动。【7度设防】车库一般为丙类建筑，抗震等级为四级[1]。 7度Ⅰ、Ⅱ类场地丙类建筑不需进行地震作用计算。中柱最小总配筋率应增加 0.2%。 （2）与主楼断开双层车库 一种是车库与主楼完全脱开，仅以通道相连。另一种车库和主楼各位单体，结构计算相对简单。车库自重远不足以抗浮，车库底板配筋基本由水浮力控制。设计时应注意在设计前摸清主楼边界与车库边界关系。确定主楼基础埋深时，应考虑主楼与车库边界距离，保证施工的可行性。注明基础施工顺序： 先车库后主楼。
（3）与主楼相连单层车库 车库与多栋主楼相连形成大底盘。设计时应注意嵌固部位设在主楼地下室顶板时，应注意主楼顶板与车库顶板高差不能太大（最好≤ 0.8m）。嵌固部位设在基底时，上部结构应按多塔模型复核构件配筋。车库柱配筋应考虑 0.2Q0剪力调整。主楼顶板与车库顶板间应设加腋，便于传递地震力。主楼相关范围内抗震等级应同主楼抗震等级。 （4）与主楼相连双层车库 双层车库与多栋主楼相连形成大底盘。 （5）地上一层、地下一层大平台式车库 主要特点： 车库分地下一层，地上一层。地上车库周边一般设置沿街商铺。小区景观设在地上车库顶板上。主楼范围在地下、地上一层、大平台均有入口大堂。主楼范围在大平台处底部架空。设计时为避免地面二层以上形成多塔结构，大平台层应合理分缝，避开景观水池、避开小区变用户变、防止塔楼偏置。主楼剪力墙布置应充分考虑架空层及大堂的效果。±0.0处楼板无覆土且不设缝形成超长结构，应采取防裂措施。 二、大底盘多塔结构地下室设计要点 1、嵌固部位的位置与地下室抗震等级的关联 主楼± 0.0结构板作为嵌固部位时，主楼地下一层相关范围的抗震等级应按上部结构采用，地下一层以下抗震构造措施的抗震等级可逐层降低一级，但不应低于四级；地下室中超出上部主楼相关范围且无上部结构的部分，其抗震等级可根据具体情况采用三级或四级。具体条文参见《高层建筑混凝土结构技术规程》第
预制构件的设计—— 装配式结构在进行结构布置时，为了减少装配的数量及减小装配中的施工难度，往往不设置次梁。在进行梁柱等构件布置时，应提前知道工厂生产设备生产构 件截面尺寸的边界条件，否则设计的构件无法生产。在进行剪力墙布置时，墙 的布置应尽量去方便工艺拆分。 板的传力模式应根据产业化公司板的类型确定，如果采用双向叠合板，则可以 不改变受力模式，如果采用单向预应力叠合板或者单向预应力空心板，则应把 板的受力模式改为对边传到，单向传力。楼板的配筋，在非主要受力方向，应 该进行包络设计（构造+现浇厚度双向板该方向计算）。 装配式结构用PKPM 等软件进行计算时，周期折减系数梁刚度增大扭矩折减系 数等与传统设计有细微的差别，在设计中应认真对待。 装配式结构在绘制施工图时，应尽量减少柱或者剪力墙边缘构件中的套筒个数，节省造价。装配式剪力墙结构中剪力墙进行布置时，除了按传统剪力墙结构中 的思维去布置剪力墙外，还应注意如下要点： （1）在对剪力墙结构进行布置时，多布置L、T 型剪力墙，少在L、T 型剪力墙中再加翼缘，特别是外墙，否则拆墙时被拆分的很零散。 （2）剪力墙结构中翼缘长度，有两种不同的思路： 第一种是，对于L 型外墙翼缘长度一般≦600mm，T 型翼缘分长度一般≤ 1000mm（防止边缘构件现浇长度太长而在浇筑中出现问题），在门窗处留出≥200mm 的门垛，如图1 所示： 1、1800mm 为窗宽，200mm 为留出的窗垛（方便拆分），1000mm 为翼缘长度； 2、箭头处在层高方向，只有梁与现浇边缘构件钢筋进行锚固，在其下的200mm 窗垛与现浇边缘构件之间没有钢筋连接，只有预制混凝土与现浇混凝土相连，
施工组织设计 一、容完整性和编制水平 二、施工方案与技术措施 三、质量管理体系与措施 四、安全管理体系与措施 五、环境保护管理体系与措施 六、工程进度计划与措施 七、资源配备计划 八、成品及半成品保护措施 九、文明施工管理体系与措施 十、确保报价完成工程建设的技术和管理措施 十一、施工总进度表或施工网络图和施工总平面图 十二、先进的工艺、设备和技术应用 附表一拟投入本项目的主要施工设备表 附表二拟配备本项目的试验和检测仪器设备表 附表三劳动力计划表 附表四计划开、竣工日期和施工进度网络图 附表五施工总平面图 附表六临时用地表
一、容完整性和编制水平 一、编制依据 （1）建筑工程有关技术规、规程和相关文件。 （2）依据我公司现有的技术施工能力、施工机械设备、以往的施工经验以及现场勘察实际情况。 二、编制原则 （1）严格遵守招标文件的各项规定及要求，根据工程的特点组织施工；主体工程与附属、辅助工程施工相结合，在确保工程质量的前提下尽量缩短工期。 （2）合理安排施工顺序，做到布局合理，重点突出；科学组织，平行作业；全面展开，均衡生产。各工序紧密衔接，避免不必要的重复工作及窝工、待工现象，确保施工连续、均衡、有序的进行。 （3）贯彻多层次技术结构和技术措施，在施工组织中，利用先进技术和施工手段促进技术进步。 （4）严格施工管理，开展创卫生产，从施工方法及施工技术方面入手，采取措施保护环境，减少污染。慎重考虑主要项目的施工方法与施工顺序，创标准化施工现场。 （5）因地制宜，积极采用新技术、新材料、新设备、新工艺。 三、编制目的 为本工程的实施性施工组织设计提供完整的纲领性文件，用以指导本工程的施工管理，并确保能够优质、高效、安全、文明地完成本工程施工任务。 四、质量控制目标 本工程质量目标：，合格，达到国家最新验收规标准。 五、建设工期目标 我公司经过精心组织、合理调配，确定本工程工期为70日历天。
装配式建筑设计要点及相关问题之研究卢学芬 摘要：为保证建筑工程的建造质量，降低工程质量风险，应重视对预制装配式 建筑工程的科学性设计，提前完成设计方案，不断提高设计质量，以便为工程施 工提供重要的依据和支撑，从而更大程度上提高建筑工程实施质量。本文主要就 对装配式建筑设计要点及相关问题进行分析和探讨。 关键词：装配式建筑；设计要点；相关问题 1发展装配式建筑对我国建筑业的意义 （1）有效缩短工期，加快推进城市化进程构件大量在工厂批量预制，可于施工现场前期同步进行，无需在施工现场完成大量的浇筑养护过程，缩短工期。（2）借助工业化生产建筑构件，有利于提高建筑工程的质量保障当前建筑行业 发展势头良好。随着建筑工业化，装配式产业化的发展，人为因素的影响逐渐降低。大量的预制构件在工厂批量生产，质量都优于现场施工方式，因此构件质量 更容易得到保证；（3）推广先进的施工方式，有利于降低行业整体能耗，装配 式建筑，主要通过建筑工厂生产大部分建筑构件，项目现场只是完成简单安装， 仅有少量借助脚手架或模板的人工作业，显著减少了包括木材等各种建筑材料的 使用量，降低整个工程造价，也最大程度减小了对周围自然环境的影响，以及对 自然资源的消耗。 1.1预制装配式建筑特点 首先因其中许多建筑配件提前完成，那么现场施工时的垃圾、原材料的浪费 就减少了很多，并且其配件可直接用到建筑中，在建筑施工中就不需要大量的人 员来参与施工，同时在这种情况下建筑施工工期变得较短。而其最大优势在于具 有极强的环保性能，且符合我国持续发展理念，这样的建筑特点对我国建筑的发 展可产生积极的影响，因此采用新形势的建筑也会逐渐成为必然。新型建筑工业 化的主要特征是的工业化，具体体现在5个方面：标准化设计、工厂化生产、装 配化施工、一体化装修和信息化管理，从根本上克服了传统建造方式的不足，打 破了设计、生产、施工、装修等环节各自为战的局限性，实现了建筑产业链上下 游的高度协同。我国建筑行业的转型升级，首先需要升级的是行业思维模式和生 产组织方式，因此在“五化合一”之外，应运用“产业化思维”来实现“专业化协同”。 2装配式建筑设计要点分析 2.1平面设计要点 模数协调是预制装配式建筑平面设计的原则。平面设计应对套型模块的种类 和尺寸进行优化，住宅内装部品与住宅预制构件需实现通用化、标准化和系列化，加强和完善住宅产业化相配套的应用型技术，在降低工程资本投入的同时提升施 工的效率与质量。在布局方式的选择上，应优先选用大空间布局，并对管井及承 重墙的位置进行合理安排布置，实现灵活可变的住宅空间布局，明确套内各功能 空间的分区与布局，套内的承重墙体可通过对结构的合理选型有效减少。 2.2立面设计要点 利用系列化、标准化、模块化的套型组合特点，预制装配式建筑的立面设计 在预制外墙板可以采用不同的饰面材料表现出不同色彩和纹理的变换。预制装配 式建筑住宅大空间的灵活性和可变性，可通过不同外墙组件的灵活组合，呈现出 工业化建筑立面效果的特点。预制装配式建筑的外墙构件，主要包括混凝土预制 组件、外装饰组件、空调板、阳台、门窗等等，可以充分发挥预制混凝土剪力墙 结构住宅外部组件的装饰效果，使其外观设计呈现立面多样化。外门窗以满足通
龙源期刊网 https://www.doczj.com/doc/1b6281365.html, 建筑结构设计原则及设计要点 作者：赵瑞环 来源：《中国科技博览》2015年第31期 [摘要]作为建筑设计的一个关键环节，建筑的结构设计对建筑的质量和性能具有举足轻重的影响，因此需要加强对建筑结构设计的重视，采用先进的工艺和规范的手法进行合理的结构设计。 [关键词]建筑结构设计；要点‘规范；技术；要点分析；设计原则 中图分类号：F22 文献标识码：A 文章编号：1009-914X（2015）31-0155-01 城市的发展和进步极大的推动了建筑行业的发展，为了保证建筑结构的安全性、适用性和耐久性，需要对建筑的结构进行合理的设计，这就需要把握建筑建构设计的要点，按照一定的原则进行设计，进而最大限度的提高设计的质量和水平，提升建筑的整体质量和效果。 （一）布置预制板 在对预制板进行布置时，需要对其块数和类型进行标注，在这一过程中为了避免出现线的交叉的情况，一般是采用水平线和垂直线代替对角线形式，给类型相同的房间标注相同的类型号。此外，为了最大限度的减少工作量，需要对全图进行统一编号，这样也可以方便工作人员看图。在进行布板时，要采用宽板从房间里向外布板，同时将现浇板带留住靠窗的位置。 （二）现浇板的配筋工作 在布置好预制板以后，需要对现浇板进行配筋，对配筋的材料有一定的要求，钢板一般是选取厚度为120、140、160、180四种尺寸，并且要用二级钢包的二级钢中直径在12 以上的受力钢筋，并且对吊钩使用一级钢，其他构件避免使用一级钢。此外，要保证钢筋的大直径和大间距，同时将间距控制在200以内。在对现浇板进行配筋时，对于跨度小于两米的板的上部钢筋不必断开，并且在结构图中可以忽略，但是要确保钢筋的直径类型不可过多。 （三）部分位置的剖面详图设计 对于雨篷、阳台以及挑檐而言，需要设计详图，首先对于阳台和雨篷而言，需要将竖板的厚度控制的80左右，并且将竖筋放置在板的中间，同时阳台的竖板要进行现浇，避免在挡板的相交处出现裂缝等问题。如果在雨篷和阳台的装饰板是斜的时，要将钢筋放在板的上部，并通过水平挑板的下部锚入墙体圈粱（即挑板双层布筋）。两侧的封板可采用泰拍板封堵，钢筋与泰柏板的钢丝焊接，不必采用混凝土结构。挑板挑出长度大于2米时宜配置板下构造筋，较长外露挑板（包括竖板）宜配温度筋。
市江南临江棚改A02地块主体结构施工方案
一、工程概况 1、建筑概况：本工程位于市武陵镇德安路与临沅路交叉处的东北角，西临；临沅路，北临善德路。 建筑面积：地下室建筑面积57000㎡，地上九栋建筑面积113000㎡，共计约170000㎡。 建筑层数及高度：地下三层，1#楼～5#楼为33层，建筑高度102.350m，6#楼～9#楼为28层，建筑高度95.450m， 2、结构概况 1、本工程设计为甲类建筑，结构设计使用年限为50年，建筑结构的安全等级为二级。 2、结构形式为框架剪力墙结构，抗震设防烈度为七度；结构的抗震等级为二级，主体抗震等级二级，地下室抗震等级为二级。 3、本建筑物防火设计的建筑分类为二类，上部建筑耐火等级为二级，地下为一级。 4、本工程现浇各部件混凝土强度等级、厚度及抗渗等级设计如下： 5、现浇各部件钢筋分布情况为：本工程现浇各部件钢筋分布较为常见，为热轧的Ⅰ级和Ⅲ级钢，具体分布从基础柱墩、地下室底板、框支框架柱、墙到上部结构钢筋种类均采用Ⅲ级钢。 二、主体结构施工顺序： 本工程地上部分采取柱、梁、板一次浇筑成型，其施工程序如下： →→
→→→ 三、主要施工方法拟定： 1、本工程使用的是爬架体系，设安装平台---摆放底座、安装导轨，组装水平桁架各部件---将横梁用螺栓连接于导轨上，将主框架立杆扣于横梁上---将斜杆扣于立杆和横梁上---安装附墙导向装置后，将架体卸荷到导向座上---随结构接高架体、搭设脚手架、铺设中间层或临时脚手板---与建筑结构做临时架体拉接、挂外排密目安全网---装完第三个横梁后，安装提升座和上一层附墙导向座---接高主框架立杆、将架体搭设至设计高度、铺设顶层脚手板、挡脚板---铺设底层安全网及脚手板、制作翻板---上部架体与结构进行有效拉接（拉接间距不大于6m）---挂外排密目安全网至架顶---将防坠吊杆插入底座防坠装置，安装提升钢丝绳---摆放电控柜、分布电缆线、安装电动电动葫芦、接线、调试电器系统---预紧电动葫芦、检查验收、拆除架体与结构上部拉接、同步提升一层---安装全部完毕，进入提升循环。 3、铝合金模板体系：混凝土剪力墙体、结构方柱、顶板梁板模板均采用铝合金模板，稳定性好、承载力高。 4、钢筋连接：梁和柱主筋直径大于等于16mm的均采用机械连接（直螺纹套筒）， 钢筋接头位置严格满足设计图纸及有关施工质量验收规的要求。 四、钢筋工程施工： （一）、材料要求及钢筋管理： 1）、本工程中用到的钢筋有：HPB300钢筋（fy＝270N/m㎡）；HRB400级（fy＝360N/m ㎡）钢筋进场必须有准用证、出厂合格证和试验报告单，每根钢筋上均有标志。 2）、钢筋进场后必须进行分批验收，检查容包括标志、外观检查。并按照现行国家有关标准的规定取样做力学性能试验，合格后方可使用。如用到进口钢筋，还必须按要求做化学分析检验。所有钢筋必须经检验合格后方可使用。 3）、钢筋验收时，由同一截面尺寸和同一炉号组成一个验收批，且每批不超过60t，从每批中任选两根钢筋。每根取两个试样进行抗拉试验（包括屈服点、抗拉强度和伸长率）和冷弯试验，如有一项不合格，则从同一批号中取双倍数最的试样作试验，如仍有一个不合格，则该批钢筋不合格，应及时退场。 4）、钢筋在加工过程中发现脆断、焊接性能不良或机械性能显著不正常等现象时应进行化学成分分析或其他专项试验，不合格的退场处理。钢筋在运输和储存时，不得损坏标志，并应按批分别堆放整齐，避免锈蚀或油污。 5）、钢筋原料一般以12m为宜，钢筋表面应洁净无缺陷，尺寸规格、强度等级应符合
结构施工图审查要点 一、结构计算书 1.1 荷载取值。 符合《建筑结构荷载规范》GB50009-2010的条款和行业专门的规范、标准。 1.2计算机程序分析计算。 注意软件的使用范围和技术条件，所建立的计算分析模型是否符合实际，对计算结果应先判断、校核其合理有效后，方可用于设计。必须说明软件名称、版本号。核对总信息，各层结构平面简图、荷载简图、配筋简图，墙体受压等计算结果，大跨度梁、楼(屋)盖的挠度、裂缝宽度数值，抗震设防区的柱轴压比。 1.3计算书主要控制参数。 1、位移比， 2、层间位移角， 3、周期比控制， 4、层刚度比控制， 5、层间受剪承载力之比控制， 6、刚重比控制， 7、重力二阶效应（p-Δ）， 8、剪重比控制， 9、轴压比验算 ,10、框架的倾覆力矩比。 二、结构设计总说明（应包含以下内容） 2.1 结构类型概况、设计使用年限、结构安全等级。 符合《建筑结构可靠度设计统一标准》GB50068-2001第1.0.5条、第 1.0.8条，其它规范的有关规定。 2.2 抗震设防烈度、场地类别、抗震设防类别。 符合《建筑抗震设计规范》GB50011-2010、《中国地震动参数区划图》GB18305-2015、《建筑抗震设计规程》（DB62/T25-3055-2011）、《建筑抗震设防分类标准》GB50223-2008相关要求。 2.3 钢筋混凝土结构的抗震等级。
符合《建筑抗震设计规范》GB50011-2010、《建筑抗震设计规程》（DB62/T25-3055-2011）相关要求。 2.4 设计荷载的取值。 符合《建筑结构荷载规范》GB50009-2012相关要求。 2.5 地基基础设计等级，持力层类别、承载力特征值，地下水类别、标高，设计防水水位，有无软弱下卧层，基坑开挖支护措施。 符合《建筑地基基础设计规范》GB50007-2011相关要求。 2.6 混凝土结构环境类别及耐久性的要求，地下工程防水等级，防水混凝土抗渗等级。 符合《混凝土设计规范》GB50010-2010、《地下工程防水技术规范》GB50108-2011相关要求。 2.7 混凝土强度等级，钢筋种类与级别，砌体结构施工质量控制等级，砌体、砂浆种类和强度等级。需要作结构性能检验的应说明检验的方法要求。 2.8 建筑耐火等级、构件耐火极限，受力钢筋的混凝土保护层厚度。 符合《建筑设计防火规范》GB50016-2015、《混凝土设计规范》 GB50010-2010相关要求。 三、地基基础 3.1 基础选型、埋深、布置是否合理。 符合《建筑地基基础设计规范》GB50007-2011相关规定。 3.2 地基承载力及变形计算。 符合《建筑地基基础设计规范》GB50007-2011相关规定。 3.3 软弱下卧层强度、变形应验算。 3.4 压实填土地基、人工地基设计。
多塔结构计算 对于多塔结构，之前因为计算容量所限，常常只能把它拆分成一个个独立的单塔计算，不能进行合塔整体模型的计算，这种计算方式不能满足规范对多塔结构的设计要求。 一、规范关于多塔结构计算的相关规定 《高规》5.1.14 条：“对多塔楼结构，宜按整体模型和各塔楼分开的模型分别计算，并采用较不利的结果进行结构设计。当塔楼的裙房结构超过两跨时，分塔楼模型宜至少附带两跨的裙房结构。” 《广高规》11.6.3-4条：“大底盘多塔结构，宜按整体模型和各塔楼分开的模型分别计算，整体建模主要计算多塔楼对大底盘部分的影响，分塔楼计算主要验算各塔楼扭转位移比。” 二、多塔定义的必要性 对于合塔的整体模型，是否一定要进行多塔划分才能进行计算呢？ 多塔结构的各个塔在结构上互相分开，即便不在前处理定义为多塔结构，结构有限元计算是完全按照实际各塔分离的模型计算的，仅从周期、位移、恒活内力等方面，是否定义多塔其结果是相同的。但是从规范要求的指标计算、风荷载计算等方面要求是需要定义多塔结构的。 多塔定义就把多塔结构的分开的部分明确划分出一个个塔，并顺序编号，在计算与设计时将区分各塔的属性特征进行。 多塔结构在整体计算时，必须首先进行多塔定义的操作。这是因为，对于多塔结构风荷载的自动计算、分塔考虑地震作用的偶然偏心等都必须在多塔定义后才能正确进行。另外，各种计算统计指标是需要按照分塔输出的。 当各塔楼是在同一层中布置的，即共用标准层建模方式建立的多塔结构时，多塔不划分与划分的差别主要有： 1、风荷载 不划分多塔时把全层范围当做迎风面计算风荷载计算。软件把两个塔中间的分离空间也当做了迎风面，造成风荷载计算偏大；但是当两个塔排列的方向和风荷载相同时，只能计算其中一个塔的迎风面，又造成计算的风力偏小。 划分多塔后各塔分别作为迎风面计算风荷载。另外，有伸缩缝结构需要作风荷载的遮挡计算，遮挡计算只有在多塔划分后才能进行。 2、强制刚性板假定下的处理不同 如果不做多塔划分，则同一层中的多个塔楼被按照同一个刚性板计算；如果进行了多塔划分，则对各个塔楼分别采用刚性楼板假定计算。 3、地震力偶然偏心的计算，划分后软件分别对各分塔做偶然偏心计算 4、层统计参数的分塔分层输出，定义多塔以后，分塔分层输出的层统计参数有： （1）位移比和位移角； （2）剪重比； （3）刚重比； （4）层刚度比； （5）楼层抗剪承载力比； （6）塔楼为框剪结构时，框架部分柱剪力、框架柱部分的倾覆弯矩所占比例（依据该输出结果按《抗震规范》6.1.3条第1款确定框架部分的抗震等级）；
浅谈装配式结构工程施工过程中的难点和重点
目录 一、设计方面 (1) 二、施工过程方面 (2) 三、材料准备 (4) 四、施工现场平面布置图 (6) 五、施工工艺流程 (6) 六、质量控制 (7) 七、重点难点控制 (10) 八、存在问题及解决办法 (13) 九、装配式方式与传统方式对比分析 (21)
浅谈装配式结构工程 施工过程中的难点和重点 随着时代的进步，住宅产业化已逐步在我国开始普及，学习国外的先进技术、软件发展，我国已开始大跨步的进行。下面我将从……项目整体装配式结构设计——施工方面浅谈一些难点和重点 一、设计方面： 1、首先我们对传统结构的设计和装配式结构设计进行区分。传统式结构在多数情况下，由建设单位委托设计单位进行设计，之后再委托施工企业按图施工，已经相对成熟。而整体装配式结构目前我国大多数设计单位未能涉及，相对比较落后，只有少数有资质有经验的设计单位可以委任，建设单位只能采取设计——施工一体化进行招标，由此带来设计时间对整个项目总工期的重要性。 2、从XXX二期公租房设计时间来看，虽然合同时间只有45天，但实际整个延伸到结构结束，因为整个过程分为初步设计——功能分解——工艺拆分——专家验证——设计修正——图纸评图——最终图纸。其中功能设计和工艺拆分图尤为重要，①功能设计往往需要涉及到地方规范、水、电、气、太阳能等多方面，一次完成！工厂生产成型后就无法改变，不能像传统结构灵活，②工艺拆分图，工厂完全按照此图生产，多数节点只有工厂技术人员清楚，待工厂批量生产成型后，拉入现场进行吊装，并按现场顺序图逐一开始，由此可见功能分解和工艺拆分图的重要性。
土木工程中结构设计与施工技术的关系分析 发表时间：2017-12-30T15:51:14.523Z 来源：《建筑学研究前沿》2017年第21期作者：李佳宋丽娜 [导读] 文章围绕土木工程结构设计与施工技术间的关系展开讨论，旨在进一步推动了土木工程行业的更快发展。 山东三箭房地产开发有限公司山东济南 250000 摘要：土木工程的结构设计与施工技术合理的结合有利于工程整体建设的正常开展，并为其顺利的完工奠定了夯实的基础。在实际的土木工程建设过程中，有效的利用施工结构实际能够对施工的工序进行合理的优化，对于土木工程建设与发展具有一定的积极作用。基于此，文章围绕土木工程结构设计与施工技术间的关系展开讨论，旨在进一步推动了土木工程行业的更快发展。 关键词：土木工程结构；设计；实施策略 引言 当前社会经济的发展十分快速，随之而来的是各种土木工程不断进行。一方面，是因为城市化不断发展，人们需要各种基础设施和商住建筑;另一方面，当前人们生活水平有所提升，人们手中有了闲置的资金，传统的观念使得人们更愿意去购置房屋。在土木工程建设中，结构设计与施工技术是两个重要内容之一。前者是土木工程施工的基础，没有科学的结构设计工作整个施工活动就无从谈起，没有稳定安全的结构，施工活动就变得毫无意义;而施工技术才能够极大地提升施工效率，给建筑企业节省许多成本，使施工单位的经济效益进一步提升。所以二者在土木工程中都十分重要。 1 土木工程结构设计与施工策略概述 1.1主要组成部分 土木工程结构设计和施工策略的主要组成部分是钢筋混凝土，在建筑中占据非常重要的位置，并且稳定性和耐久性较高，建筑中的承重能力也较好，因此在建筑中使用的范围较为广泛，对于建筑的整体质量产生较大的影响，但在实际施工中由于钢筋混凝土结构质量控制较为困难，设计过程需要根据钢筋混凝土选择的实际情况,针对钢筋混凝土质量进对技术进行控制，从而更好的实现整体结构的完整性，对结构进行更加全面的控制。 1.2施工策略 在土建工程建设过程中，钢结构是关键之一，首先需要选择钢板，板材等结构进行综合规划，使用质量较高的金属制品，保证整体的硬度达到规范的要求，从而进一步提升建筑工作的质量。在进行施工过程中需要对焊接等工艺进行全面的监督和管理，并将相应的规格进行合理的控制，使用精确度较高的参数对技术进行控制，为了防止中间更大的问题，从而更好地控制土建工程的整体素质，确保建筑物的整体素质得到提升。同时，在进行准确程度设计的过程中，首先对钢材的各项参数进行全面的检验，进一步提升安装的科学性，从而促进工程全面顺利的进行。同时需要合理的对钢构件的堆放进行控制，选择合适的堆放点，按照相应的流程将钢构件放置在合理的位置上，对现场不合理的放置位置进行科学的纠正，重视对施工设备的控制，保证施工中各项施工技术和现场的相互协调，保证施工的安全性，对施工过程进行更加全面的控制。最后需要采用一定的方法对工程建筑进行加固，使用换填法和排水法对技术进行全面的控制，将土木工程中的相关自然土进行置换，采用更加稳定的加固方式，保证土体不移动，基础进行综合控制，从而提高整体建筑质量，保证土木工程建设的科学性。 2 我国土木工程机构设计和施工策略存在问题 2.1建筑的可靠性较低 我国在进行土木工建设的过程中，因为技术存在问题，相应的技术发展出现不完善的情况，这些因素表现在土木工程建设中就会造成设计构造存在一定的问题，造成整体的设计可靠性较低，设计人员在实际施工中没有按照整体的规定进行操作，造成整个设计中施工措施不规范，设计的内容起到的作用不强，造成土木工程施工中设计方案不健全，真正实施中存在较多的问题。 2.2设计安全性存在问题 土木工程设计本身需要确保设计施工的质量，但在实际施工过程中人员对土木工程结构的设计和施工策略规划过程，并没有将关注的焦点放在安全性方面，对安全性是较为忽视的，没有按照科学的规定进行安全措施的制定，造成施工中安全性较低的情况，使得整体设计和施工中经常出现一些安全事故和安全问题，对整体施工造成不利影响，造成严重的质量问题。 2.3实际操作存在不规范情况 在进行实际工作中，建筑行业得到较大的发展，因此国家相关部门对建筑工程进行全面的控制，员在技术管理过程中不规范运作，导致整个项目管理中存在较大的问题，对整体施工影响较大。 3 提升土木工程技术应用相关措施 3.1合理控制施工结构 在进行施工过程中首先需要关注钢筋混凝土施工结构，对于钢筋施工结构进行合理的控制，保证结构的合理性，并对结构所要承担的负荷能力进行关注，在施工中对施工技术进行全面的控制，将结构进行反复管理，从而实现整体结构的规范性，保证施工质量的提升。 3.2提升设计规范性 在进行设计中需要对整体的设计方案进行科学化的管理，设计和实施策略需要进行反复讨论，提升设计施工规范性。其次需要更专业的施工技能培训，提高设计师的专业素养，熟练使用先进的技术和设备，加强职业道德和技能培训，这也可以提高施工和设计质量。 3.3提升对材料的监督力度 在管理过程中需要进一步加大物料管理的建设，需要使用材料进行综合控制，定期使用材料检查情况，了解材料采购渠道等方面的来源，不及时满足材料的要求进行管理，从而进一步提高施工质量总体。 4 结束语 土木工程的设计与施工策略的制定需要符合技术的需要，并在管理中采用更加科学的管理方法，对新技术、新材料进行应用，保证建筑的质量，还需要继续发展创新，真正了解和掌握土木工程施工技术的具体应用，这也将能够更好的促进中国土建工程的发展，中国建筑
90（一）住宅结构设计控制要点 原则：经济、合理、安全、优化 一.选用的标准图集及技术措施： 为统一出图的质量，建议采用以下标准图集、技术措施： 1.《混凝士结构施工图平面整体表示方法制图规则与构造详图（现浇混凝士框架、剪力墙、框架-剪力墙、框支 剪力墙结构）》03G101-1。 2.《2003全国民用建筑工程设计技术措施-结构》。 3.《广东省住宅工程质量通病防治技术措施二十条》。 二.设计单位注意事项： 1.从方案到施工图设计，设计单位需向甲方提供各专业至少3次以上过程文件（以图形、表格或文字方式），时间为方案确定、初步设计提交正式文件前、施工图设计提交正式文件前，结构专业提供的内容包括：1）分析与设计参数定义； 2）设计荷载取值； 3）结构计算的总体控制要求； 4)基础选型（内附基础埋深的相对标高和对应的绝对标高以及室外地坪的原貌、标高和设计绝对标高）； 5)地下室及上部结构的结构布置方案（包括各层竖向、水平构件的定位、截面尺寸和主要连接节点构造大样、阁楼及坡屋面结构布置方案）； 6)地下室底板和顶板的结构找坡（排水）方案（要求地下室各部位地坪特殊标高处注明结构标高与建筑标高的 关系）、后浇带（包括底板、顶板和外墙、楼盖等部位）布置方案、地下室层高、各设备用房（如发电机房、高低压配电房等）的层高和净高要求、上部结构层高要求等结构技术过程文件，供甲方掌握和确认。 以在结构安全的基础上合理、经济和优化设计，取得良好的技术经济指标。 2.项目组各结构设计人员应始终保持技术措施、设计概念的一致性：在结构布置、构件选型、材料选用以及构造 做法等结构技术措施上应协调一致，避免差异，否则必然造成施工成本及设计工程量增加。 3.设计单位需及时协助政府有关职能部门完成本工程的设计审查。施工图审查合格后需向甲方提供各专业施工图 最终版电子文件一份，并协助施工单位完成本工程的竣工图设计。 4.地质勘察成果涉及的技术指标如钻孔深度、抗浮水位（标高）、场地地震动参数、安全性评价等内容及要求需 经设计单位确认或补充。 5.施工图设计前，设计单位需书面提供楼面活载取值供甲方确认。 三.基础设计 1.根据结构状况（结构类型、柱网、荷载、有无地下室）、地质条件（地层分布、岩土物理力学指标、地下水、 地震情况）、施工条件（场地周围环境、地方污染限制、当地施工机械、施工技术条件）三个方面从技术上初步确定二个比较适合的方案： 1）基础形式的选择次序：扩展地基→高强预应力管桩基础→人工挖孔灌注桩基础→钻（冲）孔灌注桩基础→筏板基础； 2）常用桩基础选型原则：高强砼预应力管桩→人工挖孔（混凝土护壁）→钻（冲）孔（泥浆护壁，水下灌砼）； 3）高强砼预应力管桩施工选择次序：锤击→静压； 4）对高层建筑≥18层，预应力管桩优先选用大直径Φ500、Φ600。 2.设计时应对初定的二个基础方案进行经济比较，包括桩、承台、工期和施工现场的影响。对预应力管桩基础， 应增加比较大直径与次直径情况下的桩与承台造价。 3.选择一个技术可靠、经济性好、工期合理的方案呈报批准后，进行基础施工图设计。 4.对场地复杂或大面积楼盘的基础设计，应根据岩土分布，在满足沉降等设计要求的情况下，分块（分栋）采取 适用的基础形式、桩径，以节约造价及满足工期要求。 5.采用桩基础时，单桩竖向承载力特征值及R a的计算应符合下列规定： 1)竖向荷载效应标准组合： 在轴心竖向力Q k作用下：Q k≤R a，在偏心竖向力Q ikmax作用下，尚应满足Q ikmax≤1.2R a； 2)竖向荷载与风荷载效应标准组合： 在轴向竖向力Q k作用下Q k≤1.2R a,在偏心竖向力Q ikmax作用下，尚应满足Q ikmax≤1.3R a； 3)竖向荷载与地震作用效应标准组合： 在轴心竖向力Q k作用下Q k≤1.25R a,在偏心竖向力Q ikmax作用下，尚应满足Q ikmax≤1.5R a； 设计时应按满足第1）条要求后，进行第2）、3）条验算，同时除按地基岩土条件确定单桩竖向承载力特征值R a外，桩身尚应满足截面承载力设计值的要求。 6.对高强砼预应力管桩： 1 2）对非抗拔桩，可利用桩的纵向钢筋或另加插筋锚入承台，两者无特殊情况不应同时采用； 3）对管桩承台，底筋50%上弯即可； 4）采用高强混凝土预应力管桩（PHC，桩身混凝土强度等级C80）基础时，如无特殊要求，应采用A型管桩；5）设计中应明确管桩节间的焊接（满焊）要求（尤其对抗拔桩，否则按最后一节管桩计算抗拔力），并注明壁厚、桩尖构造等； 6）桩顶与承台的连接须区分抗拔与非抗拔的要求； 7）根据广东省《建筑地基基础设计规范》DBJ 15－31－2003第10.3.3条规定，桩顶嵌入设有混凝土垫层的承台的长度为50mm即可； 8）对预应力管桩基础，要求提供静压和锤击两种工艺标准； 9）对先开挖后打桩的施工顺序，若施工中桩顶标高低于设计标高时要求提供桩顶接驳大样； 10）对采用管桩基础的地下室，其外墙中的单层柱子以单柱单桩为宜，同时可在外墙的拐角处视墙体跨度大小情况布置一管桩； 7.灌注桩的配筋率为0.2～0.65%。地质条件差，桩径小取大值，地质条件好，桩径大取小值。 8. 基础（地下室）的埋深设计： 1）根据广东省《建筑地基基础设计规范》DBJ15-31-2003第 6.1条以及国标《建筑地基基础设计规范》GB50007-2002第5.1.2、5.1.3条规定，在满足地基稳定和变形要求的前提下，基础宜浅埋。对桩基础，其埋置深度取建筑物高度的1/20。此外还应比较场地地貌的原始标高与设计标高的关系，以确定填土或挖土两者对基础埋深不同的处理要求； 2）由于塔楼基础（承台）与底板结合，设置在同一标高平面，有更好的基础整体性，受力传递明确，同时避免出现延性差的小剪跨比剪力墙（柱），亦简化施工工序有利于保证施工质量，故高层结构在有地下室的塔楼基础（承台）与底板应取同一标高（无地下室部分按第1）条设计； 9.电梯井剪力墙基础与地下室底板不能一次浇筑时应处理好施工缝问题：电梯底坑井壁与电梯基础不能同时浇筑 时建议于基础以上300mm处增设止水钢板（厚度3mm，宽300mm）。 注：电梯底坑井壁与基础不允许以“采取扩宽至基础边的做法”来达至一次浇筑。 10.对‘T’形或‘I’形墙柱截面，有条件的尽量设置三角形、矩形或菱形基础以增强基础的纠偏能力，避免设 置‘T’形或‘I’形基础。 11.对桩基承台，除单桩、双桩、两柱（或多柱）联合承台、电梯承台以及体积超过15m3的桩基承台需要设置面 层构造钢筋外，其余承台一律不需设置。当基础面与地下室底板面标高一致时，底板面的贯通筋应视为基础面层的附加构造筋。 六.结构选型 1.本工程为32F或33F高层住宅，建议采用剪力墙（局部短肢剪力墙，但其面积<50%，抗倾覆弯矩<40%）结构，电梯井应根据计算需要设置剪力墙； 2.地下室顶板：本工程地下室层高为 3.2米，需要采用预应力平板结构形式，该层梁板选用C35混凝土。七．塔楼平面布置原则
PKPM微课第12期：装配式混凝土结构设计要点问答分享 1. 结构计算软件PKPMV3.1的PKPM-PC和现在发布的PKPM-PC有什么区别和联系？答：V3.1的PC主要完成装配式的计算分析；现在发布的PKPM-PC可以完成建模，计算，深化设计整个装配式设计流程。前者集成到了后者当中； 2. 装配式建筑与装配式钢结构建筑有哪些区别？ 答：装配式建筑是包括混凝土结构、钢结构、木结构；今天介绍的主要是装配式混凝土结构；PKPM-PC可以完成装配式混凝土结构设计； 3. 工期增加多大比例？ 答：单考虑施工周期是比传统的要快的，但是前期设计要长； 4. 我国的装配式建筑处于什么阶段？与日本，美国等发达国家差距和区别在哪里？我国装配式建筑又有什么独有的特点呢？ 答：这个问题比较大，从我们对国外的调研情况来看，发达国家的装配式应用比较成熟，亚洲日本、新加坡也都比较高。但是国内处于起步和发展阶段，不过国家政策和地方政府都很多政策推动。最大的特点是对于抗震的要求以及相关的节点连接做法； 5. 地下室能做装配式吗？ 答：对于高层建筑地下室，不建议做，因为是嵌固部位，如果是纯地下室，可以做； 6. 装配式构件的节点连接是最薄弱环节，而中国的建筑施工第一线仍然是农民工，所以一般人买房仍会优选现浇结构，您如何看待这个问题？ 答：现在已经有一些相对成熟的施工队伍，农民工现在逐渐向产业工人转变，所以做设计的时候，一定要考虑当地生产和施工安装队伍的情况，来进行设计，如果真的没经验，可以考虑只做水平构件的装配式设计，而不是把竖向构件都做预制； 7. PKPM-PC预制模块收费升级吗？ 答：目前的PKPM-PC需要单独收费； 8. PKPM-PC装配式设计参考了国标图集的标准构件了吗？
