安全色标PPT课件

  • 格式：ppt
  • 大小：3.39 MB
  • 文档页数：2

下载文档原格式

  / 2

合集下载

安全色和安全标志PPT课件

安全色和安全标志PPT课件

要求两种颜色间的宽度应相等，一般为100mm，但可根据机 器大小和安全标志的位置的不同，可采用不同的宽度，在较小的 面积上其宽度要适当的缩小，每种颜色不能少于两条，斜度与基 准面成45°。
在设备上其倾斜方向应以设备的中心线为轴线对称方向
有两个相对运动的剪切或挤压棱边上条纹的倾斜方向应相反
A2．3 蓝色与白色相间条纹 交通上指示性导向标志
固定指令标志的标志杆下部的色带
相间条纹宽度 安全色与对比色相间的条纹宽度应相等，即各占 50%。 使用要求 使用安全色的环境场所，照明光源应接近自然白昼 光。 检查与维修 凡涂有安全色的部位，最少半年至一年检查一次， 应经常保持整洁、明亮，如有变色、褪色等不符合安全 色范围和逆反射系数低于70%的要求时，需要及时重涂 或更换，以保证安全色的正确、醒目，以达到安全的目 的。
第一节 标志类型
安全标志分禁止标志、警告标志、指令标志和提示 标志四大类型。
一、禁止标志 禁止标志的含义是禁止人们不安全行为的图形标志。 主要用来表示不准或制止人们的某些行为，如禁放易 燃物、禁止吸烟、禁止通行、禁止攀登、禁止烟火、禁止 跨越、禁止启动、禁止用水灭火等。禁止标志的几何图形 是带斜杠的圆环，斜杠与圆环相连用红色，图形符号用黑 色，背景用白色。
A1．3 蓝色 各种指令标志（参照GB2894中表4.3.4表3图形标 志）；交通指示车辆和行人行驶方向的各种标线等标 志（参照GB5768公路标线图）。 A1．4 绿色 各种提示标志（参照4中4.4.4表4图形标 志）；车间厂房内的安全通道、行人和车辆的通行标 志、急救站和救护站等；消防疏散通道和其他安全防 护设备标志；机器启动按钮及安全信号旗等。
第二节 安全色的使用导则
A1 安全色
A1．1 红色 各种禁止标志（参照GB2894中4.1.4表1中图形标志）；交 通禁令标志（参照GB5768）；消防设备标志（参照GB13495）； 机械的停止按钮、刹车及停车装置的操纵手柄；机器转动部件 的裸露部分，如飞轮、齿轮、皮带轮等轮辐部分；指示器上各 种表头的极限位置的刻度；各种危险信号旗等。 A1．2 黄色 各种警告标志（参照GB2894中4.2.4表2图形标志）；道路 交通标志和标线（参照GB5768）；警戒标记，如危险机器和坑 池周围的警戒线等；各种飞轮、皮带轮及防护罩的内壁；警告 信号旗等。

安全色与安全标志的使用模板.ppt

安全色与安全标志的使用模板.ppt
3 术语和定义 下列术语和定义适用于本标准。 3.1 安全标志 用以表达特定安全信息的标志，由图形符号、安全色、几何形状(边框)
或文字构成。 3.2 安全色 传递安全信息含义的颜色，包括红、蓝、黄、绿四种颜色。 3.3 禁止标志 禁止人们不安全行为的图形标志。 3.4 警告标志 提醒人们对周围环境引起注意，以避免可能发生危险的图形标志。 3.5 指令标志 强制人们必须做出某种动作或采用防范措施的图形标志。 3.6 提示标志 向人们提供某种信息(如标明安全设施或场所等)的图形标志。
11
.精品课件.
安全色与安全标志的使用
蓝色与白色相间条纹
应用于道路交通的指示性导向标志，固定指令标志的标志杆下部 的色带。
12
.精品课件.
安全色与安全标志的使用
绿色与白色相间条纹 应用于固定提示标志杆上的色带。
13
.精品课件.
安全色与安全标志的使用
三、检查与维修 凡涂有安全色的部位，最少半年至一年检查
51
.精品课件.
安全色与安全标志的使用
4.5.2.2 竖写时，文字辅助 标志写在标志杆的上部。 禁止标志、警告标志、 指令标志、提示标志均为 白色衬底，黑色字。 标志杆下部色带的颜 色应和标志的颜色相一致。 如图7。
4.5.2.3 文字字体均为黑体 字。
52
.精品课件.
安全色与安全标志的使用
5 颜色 安全标志所用的颜色应符合“安全色
GB 2893安全色 GB/T 10001(所有部分) 标志用公共信息图形符号 GB 10436作业场所微波辐射卫生标准 GB 10437 作业场所超高频辐射卫生标准 GB 12268-2005危险货物品名表 GB/T 15566(所有部分) 公共信息导向系统 设置原则与要求

安全色标PPT课件

安全色标PPT课件
2020/3/29
介质名称 工业水 井水 生活水 过滤水 循环上水 循环下水 软化水 清静下水
热循环回水(上) 热循环回水 消防水
涂色 绿 绿 绿 绿 绿 绿 绿 绿 暗红 暗红 绿
管道注字名称 上水 井水 生活水 过滤水
循环上水 循环回水 软化水 净化水 热水(上) 热水(回) 消防水
注字颜色 白 白 白 白 白 白 白 白 白 白 红
2020/3/29
20
减速提示线：黄色条宽100mm，间隔100mm；角度与水平 成45º用于： ① 标注在限速区域入口处；
② 标注在弯道、交叉路口处
2020/3/29
21
安全警戒线：黄色条宽100-150mm；用于： ① 标注在发电机组周围（距离为1m）； ② 标注在落地安装的转动机械周围（0.8m）； ③ 标注在控制盘（台）前（0.8m）； ④ 标注在配电盘（屏）前（0.8m）。
对于室外地沟的管道不涂色，但在阴井内接头处应按介质进行涂色。 对于保温涂沥青的防腐管道，均不涂色。
2020/3/29
17
管道色环、介质名称、流向箭头的位置、形 状及尺寸规定详见下面图样、表格：
ab d
e
d
c
三
主
高
凝
1
2
3
段
给
加
结
抽
水
疏
水
1-介质流向箭头 2-色环 3-介质名称
汽
水
至
至
至
除
单位：mm
蓝色
各种指令标志(参照GB 2894)；道路交通标志和标线中指示标志( 参照GB 5768)等。
绿色
各种提示标志(参照GB 2894)；机器启动按钮；安全信号旗；急 救站、疏散通道、避险处、应急避难场所等。

安全色与安全标志 PPT

安全色与安全标志 PPT
蓝色 各种指令标志；交通指示 车辆和行人行驶方向的各 种标线等标志。
安全色的使用导则
安全色与对比色相间条纹
红色与 表示禁止人们进入危险的环境 白色
公路、交通等方面所使用防护栏杆及隔离墩表 示禁止跨越；固定禁止标志的标志杆下面的色带等
安全色的使用导则
安全色与对比色相间条纹
黄色与 表示提醒人们特别注意的意思 黑色
基本概念
使用导则
安全标志
适用范围
标志类型
安全标志
基本概念 安全标志－－是用以表达特定安全信息的
标志，由图形符号、安全色、几何形状（边框）或 文字构成。
安全标志
适用范围 适用于工矿企业、建筑工地、厂内运输和其他有必要提
醒人们注意安全的场所。使用安全标志，能够引起人们对不 安全因素的注意，从而达到预防事故、保证安全的目的。但 是，安全标志的使用只是起到提示、提醒的作用，它不能代 替安全操作规程，也不能代替其他的安全防护措施。
禁止标志
禁止入内
易造成事故或对人员有伤 害的场所，如：高压设备 室、各种污染源等入口处
禁止停留
禁止通行
对人员具有直接危害的场 所，如：粉碎场地、危险 路口、桥口等处
有危险的作业区，如；起 重、爆破现场，道路施工 工地等
禁止标志
禁止靠近
不允许靠近的危险区域， 如：高压试验区、高压线、 输变电设备的附近
安全色
基本概念 适用范围 颜色表征 使用导则
安全色
基本概念 安全色－－传递安全信息含义的颜色，包括红、
蓝、黄、绿四种颜色。 对比色－－使安全色更加醒目的反衬色，包括
黑、白两种颜色
大家学习辛苦了，还是要坚持
继续保持安静
安全色
适用范围 适用于工业企业、交通运输、建筑、消防、仓

安全色标培训课件PPT(共 56张)

安全色标培训课件PPT(共 56张)

第一节 安 全 色
安全色是根据颜色给人们不同的感受而确定的。颜 色可分为彩色和非彩色两种，白色和黑色属于非彩色， 其他各种颜色属于彩色，安全色属于彩色类；白色和 黑色能使安全色反衬得更醒目，更令人容易辨认。故 成为安全色的对比色。
中国的《安全色》国家标准是采用红、黄、蓝、 绿这四种颜色，作为发达“禁止”、“警告”、“指 令”和“提示”等安全信息含义的颜色，安全色要求 容易辨认和引人注目。
2）对比色规定为黑白两种颜色，如安全 色需要使用对比色时，应按下表规定：
• 安全色与对比色的共同应用 安全色 相应的对比色 红色白色 蓝色白色 黄色黑色 绿色白色 在运用对比色时，黑色用于安全标志的文字， 图形符号和警告标志的几何图形。白色即可以 用作红、蓝、绿的背景色，也可以用作安全标 志的文字和图形符号。
一、安全色的含义及用途
（1）红色 引人注目，使人在心理上会产生兴奋感和刺激感。同时由于红色 光波波长较长，不容材被微尘，雾粒散射，所以在较远的地方也容易辨认。 也就是说，红色的注目性很高，视认性也很好，适用于表示危险、禁止、紧 急停止的信号。
凡是禁止、停止和有危险的器件、设备或环境，均涂以红色的标记。例 如：交通岗和铁路上的红灯作为禁行标志，禁止标志、消防设备、停止按钮 和停车、刹车装置的操纵把手、仪表刻度盘上的极限位置刻度、机器转动部 件的裸露部分(飞轮、齿轮、皮带轮等的轮幅、轮毂)、液化石油气汽车槽车的 条带及文字、危险信号旗等均以红色为标志。(加图说明)
通等方面使用色彩含义如下：
红－停止；禁止；高度危险。 橙－危险标志，涂于转换开关的盖子、机器罩的内表面、 齿轮的侧面等。 黄－唤起注意，多用于警告信号。如铁路维护工穿黄衣。 绿－安全；卫生；表示设备安全运行。 蓝－警惕色。如修理中的机器，升降设备、炉子、地窖、活门、 梯子等的标志。 白－表示通道，整洁、准备运行的标志色。 黑－用于标志文字、符号、箭头以及白、橙的辅助色。 紫红－表示放射性危险的颜色。

安全颜色标识管理 授课课件(34 张PPT)

安全颜色标识管理 授课课件(34 张PPT)

04 安全标识要求
• 设计应用（现场区域）-- 行车操作室提示牌
说明： 1.标牌尺寸：L*H=20*25cm； 2. 张贴位置：行车办公室及行车操作室，视现
场环境定，张贴在醒目位置； 3. 材质：有机玻璃AV平板打印，倒圆角、四
角留安装孔。
04 安全标识要求
• 设计应用（现场区域）-- 厂房内车辆通道标识
说明： 1.生产线有突出的立面、通道旁涂刷斑马线警示； 2. 警示条间隔宽度为5cm，倾斜45°。
04
安全标识要求
• 设计应用（现场区域）-- 厂房内绿色通道宣传警示
说明： 1.绿色通道的显著位置张贴：请走绿色通道指示牌； 2.在有条件的位置可以集中张贴宣传十大禁令或者安全提示语； 3. 警示牌尺寸：40*50cm；材质：铝板贴反光膜平板打印。
04
现场安全标识要求

安全标识要求
• 设计应用（现场区域）-- 厂房大门警示牌
说明： 1.四块安全提示牌安装在卷帘门两旁墙上，每边安装两块； 下排警示牌离地170cm； 2.卷帘门两侧内外均贴黑黄警示条，高度250cm； 3.卷帘门下地面刷黑黄警示条，宽度60cm； 4.门口地面用白色油漆涂刷，字体为方正兰亭大黑_GBK,上 排字间距5cm，下排字间距12.5cm（标准模板）； 5.上排字距离大门垂直距离2米，左右居中。
说明： 1. 张贴位置：生产线绿色通道旁或宣传栏； 2. 设计理念：营造安全生产氛围，增强安全警示。
02 安全标识种类
说明： 1. 张贴位置：生产线绿色通道旁或宣传栏； 2. 设计理念：营造安全生产氛围，增强安全警示。
禁止类、警示类标牌安装在产线现场的尺寸：L*H=40*50CM 安装在室内的尺寸： L*H=20*25CM

安全标志安全色培训课件

安全标志安全色培训课件

•9
名称
图形符号
禁止吸烟
禁止烟火
设置范围和地点
有丙类火灾危险物质的场所，如：木工车间、 油漆车间、沥青车间、纺织厂、印染厂等(油库、 油罐区域、制粉系统、蓄电池室、
有乙类火灾危险物质的场所，如：面粉厂、煤 粉厂、焦化厂、施工工地等
禁止放易 燃物
禁止合闸
具有明火设备或高温的作业场所，如：动火区， 各种焊接、切割、锻造、浇注车间等场所
•安全标志安全色培训
•2
安全色的种类、含义及用途
颜色 含义 用途
红色 禁止 禁止标志：
停止 消防 危险
禁止吸烟、禁止通行、禁止启动、禁止合 闸
交通禁令标志
停止信号
停止按扭、开关
紧急制动手柄或按扭
消防设施方向位置提示
火警报警按扭、火警电话、灭火器
消防水袋、地下消火栓、地上消火栓
消防水泵接合器
•安全标志安全色培训

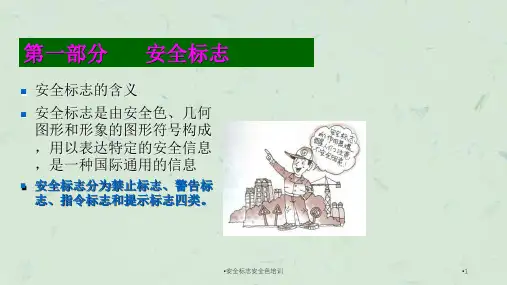

第一部分 安全标志
安全标志的含义 安全标志是由安全色、几何
图形和形象的图形符号构成 ，用以表达特定的安全信息 ，是一种国际通用的信息
安全标志分为禁止标志、警告标 志、指令标志和提示标志四类。
•安全标志安全色培训
•1
安全色的种类、含义及用途
安全色：红、蓝、黄、绿
➢红色表示禁止、停止的意思。 黄色表示注意、警告的意思。
禁止鸣喇叭 注意危险
•安全标志安全色培训
•8
➢指令标志的含义是强制人们必须做出 某种动作或采用防范措施的图形标志。 其基本型式是圆形边框。图形符号为白 色，衬底为蓝色。
➢提示标志的含义是向人们提供某种信 息的图形标志。其基本型式是正方形边 框。图形符号为白色，衬底为绿色。
紧急疏散方向

安全色与安全标志PPT精品文档

安全色与安全标志PPT精品文档
二、 《安全色》标准的适用范围
• 本标准适用于工业企业、交通运输、 建筑、消防、仓库、医院及剧场等公共 场所使用的信号和标志的表面色。
• 本标准不适用于灯光信号、航海、 内河航运以及其它目的而使用的颜色。
安全色GB2893－2001
三、 颜色表征（安全色）
• 红色－－表示禁止、停止、危险以 及消防设备的意思。凡是禁止、停止、 消防和有危险的器件或环境均应涂以红 色的标记作为获救的信号。
• 白色－－用于作为安全标志红、蓝、 绿的背景色，也可用于安全标志的文字 和图形符号。
安全色GB2893－2001
三、 颜色表征（对比色）
安全色与对比色同时使用时，应按下表规定搭配 使用
安全色GB2893－2001
三、 颜色表征（对比色）
安全色与对比色相间条纹
安全色GB2893－2001
三、 安全色的使用导则
公路、交通等方面所使用防护栏杆及隔 离墩表示禁止跨越；固定禁止标志的标 志杆下面的色带等
安全色GB2893－2001
3.2.2黄黑相间条纹 各种机械在工作或移动时容易碰撞的部 位等 3.2.3蓝白相间条纹 交通上的指示性导向标志
安全色GB2893－2001
3.2.4绿白相间条纹 固定提示标志杆上的色带 3.2.5相间条纹宽度 安全色与对比色相间的条纹宽度应相等， 即各占50%。
安全色GB2893－2001
三、 安全色的使用导则 3.1.4绿色
各种提示标志；车间厂房内的安全通道、 行人和车辆的通行标志、急救站和 救 护站等；消防疏散通道和其他安全防护 设备标记；机器启动按钮及安全信号旗 等。
安全色GB2893－2001
3.2安全色与对比色相间条纹 3.2.1红白相间条纹
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

黑色
黑色用于安全标志的文字、图形符号和警告标志的几何边框。
白色
白色用于安全标志中红、蓝、绿的背景色，也可用于安全标志的文字和图形符号。
红色
传递禁止、停止、危险或提示消防设备、设施的信息。
蓝色
传递必须遵守规定的指令性信息
黄色
传递注意、警告的信息。
绿色
传递安全的提示性信息。
安全色与对比色的相间条纹
相间条纹为等宽条纹，倾斜约45°。
对比色 contrast colour
使安全色更加醒目的反衬色，包括黑、白两种颜色。
安全标记 safety marking
采用安全色和(或)对比色传递安全信息或者使某个对 象或地点变得醒目的标记。
色域 colour gamut
能够满足一定条件的颜色集合在色品图或色空间内的 范围。
2020/3/29
5
安全色及色标
2020/3/29
1
引用标准
GB7231工业管道基本识别色 GB2893-2008 安全色 GB2894-2008安全标志及其使用导则 GB13495-92消防安全标志
2020/3/29
2
2020/பைடு நூலகம்/29
3
2020/3/29
4
安全色 safety colour
传递安全信息含义的颜色，包括红、蓝、黄、绿四种 颜色。
（RAL7032）（国际标准） 中灰B02
暂保留原颜色 墨绿色色环， 色环宽度 红色色环 色环宽度 黑色色环 色环宽度 绿色色环 色环宽度 浅绿色色环 色环宽度
13
管道着色及介质流向色环
根据设备管道内工作介质的不同，各种管道、色环面漆颜色见下表：
序号 1 2 3 4 5 6 7 8 9 10 11
黄色与黑色相间条纹
应用于各种机械在工作或移动时容易碰撞的部位，如移动式起 重机的外伸腿、起重臂端部、起重吊钩和配重；剪板机的压紧装置 ；冲床的滑块等有暂时或永久性危险的场所或设备；固定警告标志 的标志杆上的色带等。
绿色与白色相间条纹
应用于固定提示标志杆上的色带固定指令标志的标志杆上的色带
蓝色与白色相间条纹
2020/3/29
6
对比色 安全色与对比色同时使用时，应按表1规定搭配使用。
条纹 表示禁止或提示消防设备、设施位置的安全标记。 4.3.2 黄色与黑色相间条纹 表示危险位置的安全标记。 4.3.3 蓝色与白色相间条纹 表示指令的安全标记，传递必须遵守规定的信息。 4.3.4 绿色与白色相间条纹 表示安全环境的安全标记。
电机
2020/3/29
银灰色（B04） 黑色 大红色（R03） 黄色 绿色 黑色 蓝色 白色 棕色 灰色 白底红色箭头 淡灰色（B03） 桔红色（R05） 大红色（R03） 银灰色（B04） 银粉色
银灰色（B04）
12
盖板警示线 制冷机 燃料皮带架构 水位计 安全门排气管 生产现场室内外各种立式盘、柜、箱
2020/3/29
7
安全色的使用导则
红色
各种禁止标志(参照GB 2894)；交通禁令标志(参照GB 5768)；消 防设备标志(参照GB 13495)；机械的停止按钮、刹车及停车装置的操 纵手柄；机械设备转动部件的裸露部位；仪表刻度盘上极限位置的刻 度；各种危险信号旗等。
黄色
各种警告标志(参照GB 2894)；道路交通标志和标线中警告标志( 参照GB 5768)；警告信号旗等。
对比色
安全色与对比色同时使用时，应按表1规定搭配使用。
条纹
表示禁止或提示消防设备 、设施位置的安全标记。
4.3.2 黄色与黑色相间条纹 表示危险位置的安全标记 。 4.3.3 蓝色与白色相间条纹 表示指令的安全标记，传 递必须遵守规定的信息。 4.3.4 绿色与白色相间条纹 表示安全环境的安全标记
。
蓝色
各种指令标志(参照GB 2894)；道路交通标志和标线中指示标志( 参照GB 5768)等。
绿色
各种提示标志(参照GB 2894)；机器启动按钮；安全信号旗；急 救站、疏散通道、避险处、应急避难场所等。
2020/3/29
8
安全色与对比色相间条纹
红色与白色相间条纹
应用于交通运输等方面所使用的防护栏杆及隔离墩；液化石油 气汽车槽车的条纹；固定禁止标志的标志杆上的色带等。
2020/3/29
介质名称 工业水 井水 生活水 过滤水 循环上水 循环下水 软化水 清静下水
热循环回水(上) 热循环回水 消防水
涂色 绿 绿 绿 绿 绿 绿 绿 绿 暗红 暗红 绿
管道注字名称 上水 井水 生活水 过滤水
循环上水 循环回水 软化水 净化水 热水(上) 热水(回) 消防水
涂刷颜色 银粉色 淡黄灰（Y13） 大红色（R03） 银粉色 中黄色（Y07）
化学混合床、双室阴床、双室阳床、除二氧化碳器、强、弱碱树脂擦洗罐 中绿色（G04）
高效过滤器 酸储存罐及高位酸储存罐 碱储存罐及高位碱储存罐 输煤皮带两侧防护遮栏 输煤皮带滚筒防护网 输煤皮带滚筒防护遮拦
鲜兰（B10） 红色（R05） 中黄色（Y07） 拧黄色（Y07） 柠黄色（Y05） 大红色（R03）
生产现场的检修电源箱、接线盒、配电箱、端子箱
进口空压机、GIS、脱硫主要设备、容器等 雨水井盖 消防水井盖 污水井盖 生产水井盖 生活水井盖
2020/3/29
黄色与本色相间，宽,间隔
银灰色（B04） 中绿色（G04） 银灰色（B04） 银粉色 以机炉主控室表盘颜色为准 （RAL7032）（国际标准）
应用于道路交通的指示性导向标志
2020/3/29
9
2020/3/29
10
生产设备表层颜色管理规定
用镀锌铁皮或不锈钢、铝合金材料为外皮的设备，通常情况下不用着色。 其它设备表层涂刷颜色规定见下表：
设备名称 汽轮发电机组各部分装置 汽轮机、发电机、滑环护罩外壳、空气冷却器 转动设备的靠背轮安全罩 镀锌铁皮或铝合金材料为外皮的设备 主辅设备油箱、供回油装置、润滑油装置、净油装置、喷油装置（不包括油 泵和电机）
2020/3/29
11
输煤皮带跨越桥防护遮栏 设备的基础支撑弹簧、设备和管道上的截门 介质为蒸汽门轮颜色 介质为油门轮颜色 介质为水门轮颜色 介质为煤粉门轮颜色 介质为空气门轮颜色 介质为压缩空气门轮颜色 介质为瓦斯气门轮颜色 介质为灰的门轮颜色 截门开关方向的指示 电动截门的传动部分 起重机械和天车 消防设备（不包括电机） 电缆排线的架构 电缆排线盒、电缆套管、主辅设备上的各种表管、蛇皮管、表门
