第一章 建筑制图基础知识ppt课件
对象的复杂程度从表1.6中选用，并应优先选用表中的常用
比例。
1.1 基本制图标准
表1.6 绘图所用的比例
1.1 基本制图标准
注意：无论采用何种比例绘制，图中所标注的尺寸均 应是物体的实际尺寸，而不是图形本身的尺寸，即尺寸标 注与比例无关。 比例宜注写在图名的右侧，字的基准线应取平齐，比 例的字高应比图名字高小一号或两号。如图1.4所示。
1.1 基本制图标准
图1.4 比例的注写
1.1 基本制图标准
1.1.5 常用建筑材料图例
当建筑物或建筑配件被剖切时，通常在图样中的断面 轮廓线内应画出建筑材料图例，表1-7（详见P6）中列出了 GB/T 50001－2001中所规定的部分常用建筑材料图例，其 余可查阅该标准。在GB/T 50001－2001中只规定了常用建 筑材料图例的画法，对其尺度比例不作具体规定，绘图时 可根据图样大小而定。
细实线表示，超出圆周长度1-2mm。
1.1 基本制图标准
1.1.3 字 体
工程图上的字体有汉字、拉丁字母、阿拉伯数字和罗 马数字等，这些字体的书写均应笔画清晰、字体端正、排 列整齐、间隔均匀、标点符号清楚正确。 字体的高度代表字体的号数（参见表1.3），应从下列 系列中选用：3.5、5、7、10、14、20mm。字体的高宽比
1.1 基本制图标准
表1.2 图线
1.1 基本制图标准
1.1 基本制图标准
表1.2中的线宽b应根据图形复杂程度和比例大小确定 。常见的线宽b值为0.35、0.5、0.7、1、1.4、2.0 mm。 当选定粗线线宽b值之后，中线线宽为0.5b，细线线宽 为0.25b。这样一种粗、中、细线的宽度称线宽组。画图时 ，在同一张图纸内，采用比例一致的各个图样应采用相同
《建筑制图基础》课件
建筑制图基础
欢迎来到建筑制图基础的PPT课件。本课程将帮助您了解建筑制图的重要性及 其原则。
历史和现状
古代建筑图纸
在建筑制图的历史中，图纸一直是非常重要的工具。 从古代的手绘图纸，到现代的CAD软件，建筑制图在 发展中不断变化。
今日建筑制图现状
建筑制图现在是建筑行业中非常重要的一个环节。 它为建筑设计提供了良好的基础，使得建筑师能够 清楚地将设计方案呈现给客户或工人。
分类和规范
1
建筑制图的分类
平面图（包括位置布局图和平面构图），立面图和轴测图。
2
建筑图形的规范
为了减少误解和错误，建筑图形采用一定的图形符号表示和约定的建筑构图方法。
3
建筑图形的几何要素
指建筑图形中的基本几何图形，例如：点、线、面、体及其组合。
建筑制图的类型
建筑平面图
用于描述建筑物的平面外形、构成、位置以及各 个房间之间的相对位置。
3D MAX是一款全方位的3D制图 软件。它可以为建筑师、景观师、 工业设计师等提供各种工具，从 平面图到3D模型制作。
建筑立面图
用于描述建筑物外立面的建筑元素、构造和形式。 它显示了建筑物的立面形状以及各种开口明细。
建筑剖面图
用于展示建筑物内部的构造组成，便于人们理解 建筑物的内部结构和布局。
建筑细节图
可以显示某个部分的结构和细节，从而更好地理 解和设计细节。
建筑标注
1
建筑平面标注ຫໍສະໝຸດ 用于标注建筑物在地图上的位置、尺寸、用途和其他必要信息。
建筑图样排版及折叠
建筑图样排版
一般而言，建筑图样排版应该便于观看和读取。
建筑图样折叠
建筑图样折叠可以将大块图纸转化为易于携带的 小型图案。
欢迎来到建筑制图基础的PPT课件。本课程将帮助您了解建筑制图的重要性及 其原则。
历史和现状
古代建筑图纸
在建筑制图的历史中，图纸一直是非常重要的工具。 从古代的手绘图纸，到现代的CAD软件，建筑制图在 发展中不断变化。
今日建筑制图现状
建筑制图现在是建筑行业中非常重要的一个环节。 它为建筑设计提供了良好的基础，使得建筑师能够 清楚地将设计方案呈现给客户或工人。
分类和规范
1
建筑制图的分类
平面图（包括位置布局图和平面构图），立面图和轴测图。
2
建筑图形的规范
为了减少误解和错误，建筑图形采用一定的图形符号表示和约定的建筑构图方法。
3
建筑图形的几何要素
指建筑图形中的基本几何图形，例如：点、线、面、体及其组合。
建筑制图的类型
建筑平面图
用于描述建筑物的平面外形、构成、位置以及各 个房间之间的相对位置。
3D MAX是一款全方位的3D制图 软件。它可以为建筑师、景观师、 工业设计师等提供各种工具，从 平面图到3D模型制作。
建筑立面图
用于描述建筑物外立面的建筑元素、构造和形式。 它显示了建筑物的立面形状以及各种开口明细。
建筑剖面图
用于展示建筑物内部的构造组成，便于人们理解 建筑物的内部结构和布局。
建筑细节图
可以显示某个部分的结构和细节，从而更好地理 解和设计细节。
建筑标注
1
建筑平面标注ຫໍສະໝຸດ 用于标注建筑物在地图上的位置、尺寸、用途和其他必要信息。
建筑图样排版及折叠
建筑图样排版
一般而言，建筑图样排版应该便于观看和读取。
建筑图样折叠
建筑图样折叠可以将大块图纸转化为易于携带的 小型图案。
建筑制图基础作业1解析ppt课件
正平线
e′
α
β =0°
γ
f′
(见教材第43页表3-2)
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
十四、求点A到直线CD的垂直距离。 (提示:CD直线是水平线，水平投影为CD直线实长)
作图步骤： 1.求距离的投影； 2.求距离的实长
距离实长
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
四、画出直线的第三投影，判断各直线对 经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
投影面的相对位置，并标出各特殊位置直线对投 影面倾角的真实大小。
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
答案：见教材第58页表3-4。
α=90°
β=0 °
γ=90 °
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
一般位置平面的投影图
投影为小于三角形实形的类似形
a′ Ｚ a〞
建筑制图基础实训指示书
西安电大“建筑施工与管理”专业《建筑制图实训》实施要求根据中央电大本课程实训的具体内容和西安电大课程实践文件要求，结合学生实际制订一、课程实践的目的本实训课程的指示书主要以抄绘房屋施工图为主。
目的是使学生在掌握了投影的基本理论和制图的基本知识以后，通过大作业的练习能正确阅读和绘制房屋施工图，绘制的房屋施工图符合国家标准。
二、课程实践的组织选聘指导教师：课程实践时间：10月1日—12月1日。
12月18号安排实训考核。
三、课程实践的内容本实训课程包括小作业和大作业两种。
小作业即本课程的形考作业，大作业要求每名学生独立绘制5张A3图幅的施工图，主要有：图线练习、建筑平面图、建筑立面图、建筑剖面图和墙身大样图、楼层结构平面图。
学生完成上述内容的作业时，允许学生抄绘借用教材中的施工图，也可由辅导教师自拟题目提供给学生，以供学生抄绘。
作业一：图线练习(建筑制图实训P105，参考下图）作业二：建筑平面图(建筑制图实训P106）作业三：建筑立面图(建筑制图实训P107）作业四：建筑剖面图与墙身详图(建筑制图实训P107）作业五：楼层结构平面图(建筑制图实训P109）四、课程实践考核《建筑制图实训》课程由西安电大负责实施考核。
学生按中央电大的小作业和大作业指示书的要求在在12月1日前自行完成实训任务交到班主任处，学校安排12月18号由课程实训指导教师进行指导、检查和考核计分；学生完成的小作业和施工图汇总备查。
该课程成绩经西安电大考核合格的学生即可取得2学分，经考核不合格的学生按补考处理，待下学期重新补做考核合格后取得课程学分。
西安电大现代教育工作站2011-10-21。
建筑制图作业1PPT课件
一、根据立体图中各点的空间位置，画出它们的投影图。
a′
az
a″
ax
2021/3/12
a
ay
1
2021/3/12
2
二、已知A、B、C三点的两面投影，试求出 第三投影，并作出立体图。
a′ a″
a
a
c
b
2021/3/12
3
答案：
2021/3/12
4
三、已知点B在点A的左方25mm，下方10mm， 前方18mm，求出B 点的三面投影。并完成A点的第 三投影。
24
答案：见教材第60页表3-5。
β
α
γ=90°
2021/3/12
25
六、在三角形ABC内取一点D，使其距H 面12mm，距V面20mm。
2021/3/12
26
空间分析：三面共点(D点)
B
D
Q
P A
2021/3/12
C
27
六、在三角形ABC内取一点D，使其距H 面12mm，距V面20mm。
d′
2021/3/12
9
答案：见教材第45页表3-3。
α=0°
β=0 ° γ=90 °
2021/3/12
10
2021/3/12
11
正平线
e′
α
β =0°
γ
f′
(见教材第43页表3-2)
2021/3/12
12
2021/3/12
13
答案：见教材第43页表3-2。
2021/3/12
14
五、画出平面的第三投影，判断各平面对投影面的相对 位置，并标出各特殊位置平面对投影面倾角的真实大小。
Pv
a′
az
a″
ax
2021/3/12
a
ay
1
2021/3/12
2
二、已知A、B、C三点的两面投影，试求出 第三投影，并作出立体图。
a′ a″
a
a
c
b
2021/3/12
3
答案：
2021/3/12
4
三、已知点B在点A的左方25mm，下方10mm， 前方18mm，求出B 点的三面投影。并完成A点的第 三投影。
24
答案：见教材第60页表3-5。
β
α
γ=90°
2021/3/12
25
六、在三角形ABC内取一点D，使其距H 面12mm，距V面20mm。
2021/3/12
26
空间分析：三面共点(D点)
B
D
Q
P A
2021/3/12
C
27
六、在三角形ABC内取一点D，使其距H 面12mm，距V面20mm。
d′
2021/3/12
9
答案：见教材第45页表3-3。
α=0°
β=0 ° γ=90 °
2021/3/12
10
2021/3/12
11
正平线
e′
α
β =0°
γ
f′
(见教材第43页表3-2)
2021/3/12
12
2021/3/12
13
答案：见教材第43页表3-2。
2021/3/12
14
五、画出平面的第三投影，判断各平面对投影面的相对 位置，并标出各特殊位置平面对投影面倾角的真实大小。
Pv
建筑制图基础实训画图资料(补充)
注意： 1.所有的图用A3画 2.每一张图都有边框和右下角的 框格，边框左边距离纸张边缘2.5 厘米，上下和右边距离纸张边缘2 毫米 3.右下角的边框填名字的尺寸看左 边打勾的框格1:1，单位都是毫米 ，比如：15就是15毫米就是1.5厘 米
注意： 1.这是第一张图：左边的那个就是其他同学画出来的成品 2.按1:1的比例：比如190毫米就是19厘米这样子画下去
这个没用，只是看看。
这个没用，只是看看。
这个没用，只是看看。
注意： 1.这是第二张图：画打勾的那个就好，这个可以用电脑CAD画，你们不用画，我 画好了，你们打印就好。 2.按1:100的比例：比如4500毫米就是在纸张上4.5厘米这样子画下去
注意： 1.这是第三张图：画打勾的那个就好 2.按1:100的比例：比如4500毫米就是在纸张上4.5厘米这样子画下去
这张楼梯的详细尺寸可以 看倒数第二张幻灯片。
注意： 1.这是第四张图：画打勾的两个都要画，画在一张纸张上 2.左边按1:30的比例：比如900毫米就是在纸张上画900除以30=30毫米，然后按3 厘米这样子画下去；右边1:100画。
这个没用，只是看看。
画图4剖面图的时 候那个楼梯详细 尺寸可以看这里
注意： 1.这是第一张图：左边的那个就是其他同学画出来的成品 2.按1:1的比例：比如190毫米就是19厘米这样子画下去
这个没用，只是看看。
这个没用，只是看看。
这个没用，只是看看。
注意： 1.这是第二张图：画打勾的那个就好，这个可以用电脑CAD画，你们不用画，我 画好了，你们打印就好。 2.按1:100的比例：比如4500毫米就是在纸张上4.5厘米这样子画下去
注意： 1.这是第三张图：画打勾的那个就好 2.按1:100的比例：比如4500毫米就是在纸张上4.5厘米这样子画下去
这张楼梯的详细尺寸可以 看倒数第二张幻灯片。
注意： 1.这是第四张图：画打勾的两个都要画，画在一张纸张上 2.左边按1:30的比例：比如900毫米就是在纸张上画900除以30=30毫米，然后按3 厘米这样子画下去；右边1:100画。
这个没用，只是看看。
画图4剖面图的时 候那个楼梯详细 尺寸可以看这里
电大《建筑制图基础实训》
电⼤《建筑制图基础实训》建筑制图与识图实训1．写出图中指出的图线的名称，以及当b=0.7时的线宽。
2．注出窗⽴⾯图的⽐例。
3．根据所给的⽐例，注出外墙板长和⾼的实际尺⼨。
窗⽴⾯图 1:50外墙板⽴⾯图 1：604．作出下列形体的剖⾯图与断⾯图。
（1）补全1—1剖视图中的漏线。
（1）作1—1剖⾯图。
（2）作形体的半剖视图。
（3）补绘1—1剖视图。
12 1（4）补绘2—2剖视图（⾬篷的材料为钢筋混凝⼟）。
2 — 2剖⾯（5）补绘1—1阶梯剖视图。
1 1 22 1—1剖⾯2—2剖⾯图2---2 剖⾯图111 1剖⾯图2（6）补绘1—1、2—2、3—3断⾯图。
13—3断⾯图━━━━━━━━━━━━━━━（7）补画1—1阶梯剖⾯图。
23 31 1 25、简答题（1）⼟⽊⼯程制图中的图线有⼏种？其⽤途有何不同？答：⼟⽊⼯程制图中的图线有6种：①实线，⽤途为可见轮廓线，图例线；②虚线，⽤途为不可见轮廓线，图例线；③单点长画线，⽤途为中⼼线、对称线；④双点长画线，⽤途为假想轮廓线，成型前原始轮廓线；⑤折断线，⽤途为断开界线；⑥波浪线⽤途为断开界线。
（2）标注尺⼨时，绘制45°短线的起⽌符号应注意哪些问题？答：尺⼨起⽌符号在尺⼨线与尺⼨界线的相交点。
⼀般⽤中粗短斜线绘制，其倾斜⽅向应与尺⼨线成顺时针45°，长度宜为2～3mm。
在轴测图中，尺⼨起⽌符号为⼩圆点。
半径、直径与弧长的尺⼨起点符号，宜⽤箭头表⽰。
（3）图名有何作⽤？在注写图名时要注意哪些规定？答：图名作⽤为表⽰图纸的代号和要表达的主要内容以及涉及⼯程的项⽬。
每个视图都应注出图名，图名注写在视图的下⽅为宜，并在图名下画⼀粗横线，其长度应以图名所占长度为准。
（4）剖⾯图与断⾯图的主要区别是什么？两者⼜有何联系？答：①表达的形体的对象不同，断⾯图中画物体被剖开后的截⾯投影，⽽剖⾯图除了画截⾯的投影，还要画出剖切后物体的剩余部分的投影；②通常剖⾯图可采⽤多个剖切平⾯，⽽断⾯图⼀般只使⽤单⼀剖切平⾯；③引⼊剖⾯图的⽬的为了表达物体内部的形状和结构，⽽画断⾯图的⽬的则常⽤来表达物体中某⼀局部的断⾯形状。
《建筑制图基础》PPT课件 (2)
可整理ppt
第二节 建筑制图基本规定
14
（3）图线交接画法。①虚线与虚线交接或虚线与其他图线交接时，应 是线段交接（下图c）。②虚线为实线的延长线时，不得与实线连接 （下图e）。③单点长画线、双点长画线之间，以及与其他图线交接时， 均应是线段连接（下图d）。
可整理ppt
第二节 建筑制图基本规定
15
26
5. 尺寸标注 工程图样中，图形仅表达物体的形状，还必
须标注完整的尺寸数据并配以相关说明，才能作 为制作、施工的依据。
5.1 线性尺寸 5.1.1 尺寸标注四要素 (1)尺寸线。细实线绘制，一般应与被注长度平行。 图样本身任何图线均不得用作尺寸线(图1-8)。 (2)尺寸界线。细实线绘制，一般应与被注长度垂 直，其一端应离开图样轮廓线不小于2mm，另一 端宜超出尺寸线2~3mm。必要时，图样轮廓线可 用作尺寸界线(图1-8)。 (3)尺寸起止符号。一般用中粗斜短线绘制，其倾 斜方向应与尺寸界线成顺时针45°角，长度宜为 2-3 mm。半径、直径、角度与弧长的尺寸起止符 号，宜用箭头表可示整(理图ppl-t8(b))。
标注圆弧的弦长时，尺寸线应以平行于该弦的 直线表示，尺寸界线应垂直于该弦，起止符号应以 中粗斜短线表示(图1-15(c))。
可整理ppt
第二节 建筑制图基本规定
33
5. 1.5 薄板厚度、正方形、坡度、非圆曲线等的尺寸标注 薄板厚度、正方形、坡度、非圆曲线的尺寸标注如图l-l6所示，其中"t"
可整理ppt
第二节 建筑制图基本规定
30
5. 1.3 半径、直径、球的尺寸标注 1)半径的尺寸标注
标注半径的尺寸线，应一端从圆心开始，另一端画箭头指至圆弧。 半径数字前应加注半径符号"R"(图1-13)。
第二节 建筑制图基本规定
14
（3）图线交接画法。①虚线与虚线交接或虚线与其他图线交接时，应 是线段交接（下图c）。②虚线为实线的延长线时，不得与实线连接 （下图e）。③单点长画线、双点长画线之间，以及与其他图线交接时， 均应是线段连接（下图d）。
可整理ppt
第二节 建筑制图基本规定
15
26
5. 尺寸标注 工程图样中，图形仅表达物体的形状，还必
须标注完整的尺寸数据并配以相关说明，才能作 为制作、施工的依据。
5.1 线性尺寸 5.1.1 尺寸标注四要素 (1)尺寸线。细实线绘制，一般应与被注长度平行。 图样本身任何图线均不得用作尺寸线(图1-8)。 (2)尺寸界线。细实线绘制，一般应与被注长度垂 直，其一端应离开图样轮廓线不小于2mm，另一 端宜超出尺寸线2~3mm。必要时，图样轮廓线可 用作尺寸界线(图1-8)。 (3)尺寸起止符号。一般用中粗斜短线绘制，其倾 斜方向应与尺寸界线成顺时针45°角，长度宜为 2-3 mm。半径、直径、角度与弧长的尺寸起止符 号，宜用箭头表可示整(理图ppl-t8(b))。
标注圆弧的弦长时，尺寸线应以平行于该弦的 直线表示，尺寸界线应垂直于该弦，起止符号应以 中粗斜短线表示(图1-15(c))。
可整理ppt
第二节 建筑制图基本规定
33
5. 1.5 薄板厚度、正方形、坡度、非圆曲线等的尺寸标注 薄板厚度、正方形、坡度、非圆曲线的尺寸标注如图l-l6所示，其中"t"
可整理ppt
第二节 建筑制图基本规定
30
5. 1.3 半径、直径、球的尺寸标注 1)半径的尺寸标注
标注半径的尺寸线，应一端从圆心开始，另一端画箭头指至圆弧。 半径数字前应加注半径符号"R"(图1-13)。
电大《建筑制图基础实训》精品文档13页
建筑制图与识图实训1．写出图中指出的图线的名称，以及当b=0.7时的线宽。
2．注出窗立面图的比例。
3．根据所给的比例，注出外墙板长和高的实际尺寸。
窗立面图 1:50墙板立面图 1：604．作出下列形体的剖面图与断面图。
（1）补全1—1剖视图中的漏线。
（1）作1—1剖面图。
（2）作形体的半剖视图。
（3）补绘1—1剖视图。
2 — 2剖面（3断面图（1）土木工程制图中的图线有几种？其用途有何不同？答：土木工程制图中的图线有6种：①实线，用途为可见轮廓线，图例线；1—1剖面②虚线，用途为不可见轮廓线，图例线；③单点长画线，用途为中心线、对称线；④双点长画线，用途为假想轮廓线，成型前原始轮廓线；⑤折断线，用途为断开界线；⑥波浪线用途为断开界线。
（2）标注尺寸时，绘制45°短线的起止符号应注意哪些问题？答：尺寸起止符号在尺寸线与尺寸界线的相交点。
一般用中粗短斜线绘制，其倾斜方向应与尺寸线成顺时针45°，长度宜为2～3mm。
在轴测图中，尺寸起止符号为小圆点。
半径、直径与弧长的尺寸起点符号，宜用箭头表示。
（3）图名有何作用？在注写图名时要注意哪些规定？答：图名作用为表示图纸的代号和要表达的主要内容以及涉及工程的项目。
每个视图都应注出图名，图名注写在视图的下方为宜，并在图名下画一粗横线，其长度应以图名所占长度为准。
（4）剖面图与断面图的主要区别是什么？两者又有何联系？答：①表达的形体的对象不同，断面图中画物体被剖开后的截面投影，而剖面图除了画截面的投影，还要画出剖切后物体的剩余部分的投影；②通常剖面图可采用多个剖切平面，而断面图一般只使用单一剖切平面；③引入剖面图的目的为了表达物体内部的形状和结构，而画断面图的目的则常用来表达物体中某一局部的断面形状。
均表达物体的内部结构。
（5）简化画法意义何在？常用的简化画法有几种？其使用条件是什么？答：简化画法在不妨碍准物体的形状和结构表达完整、清晰的前提下，为减少画图工作量和看图方便而确定的。
建筑制图基础实训画图资料(补充)
这个没用，只是看看。
注意： 1.这是第二张图：画打勾的那个就好，这个可以用电脑CAD画，你们不用画，我 画好了，你们打印就好。 2.按1:100的比例：比如4500毫米就是在纸张上4.5厘米这样子画下去
注意： 1.这是第三张图：画打勾的那个就好 2.按1:100的比例：比如4500毫米就是在纸张上4.5厘米这样子画下去
注意：

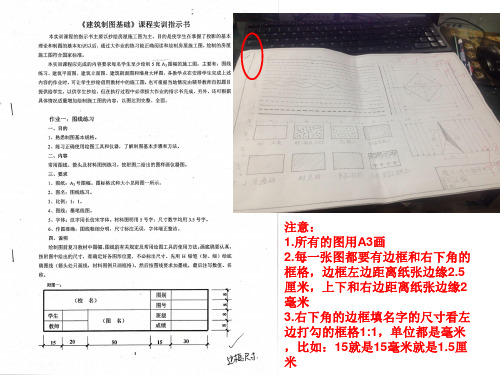

1.所有的图用A3画 2.每一张图都要有边框和右下角的 框格，边框左边距离纸张边缘2.5 厘米，上下和右边距离纸张边缘2 毫米
3.右下角的边框填名字的尺寸看左 边打勾的框格1:1，单位都是毫米 ，比如：15就是15毫米就是1.5厘 米
注意： 1.这是第一张图：左边的那个就是其他同学画出来的成品 2.按1:1的比例：比如190毫米就是19厘米这样子画下去
这个没用，只是看看。
这个没用，只是看看。
这张楼梯的详细尺寸可以 看倒数第二张幻灯片。
注意： 1.这是第四张图：画打勾的两个都要画，画在一张纸张上 2.左边按1:30的比例：比如900毫米就是在纸张上画900除以30=30毫米，然后按3 厘米这样子画下去；右边1:100剖面图的时 候那个楼梯详细 尺寸可以看这里
