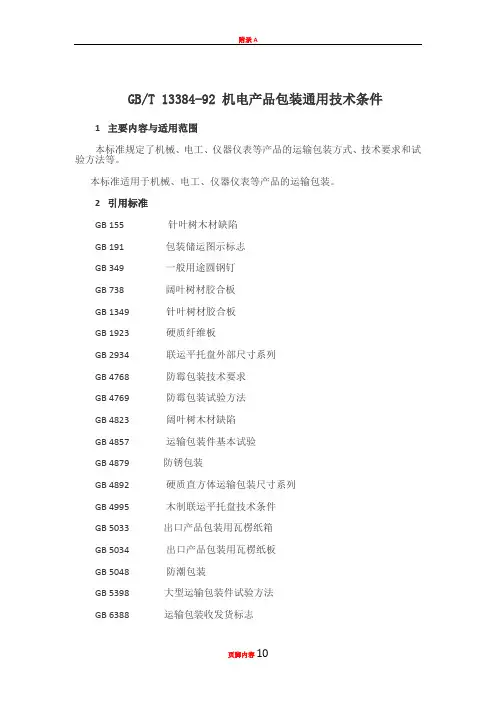

GB/T 13384-92 机电产品包装通用技术条件1 主要内容与适用范围本标准规定了机械、电工、仪器仪表等产品的运输包装方式、技术要求和试验方法等。
本标准适用于机械、电工、仪器仪表等产品的运输包装。
2 引用标准GB 155 针叶树木材缺陷GB 191 包装储运图示标志GB 349 一般用途圆钢钉GB 738 阔叶树材胶合板GB 1349 针叶树材胶合板GB 1923 硬质纤维板GB 2934 联运平托盘外部尺寸系列GB 4768 防霉包装技术要求GB 4769 防霉包装试验方法GB 4823 阔叶树木材缺陷GB 4857 运输包装件基本试验GB 4879 防锈包装GB 4892 硬质直方体运输包装尺寸系列GB 4995 木制联运平托盘技术条件GB 5033 出口产品包装用瓦楞纸箱GB 5034 出口产品包装用瓦楞纸板GB 5048 防潮包装GB 5398 大型运输包装件试验方法GB 6388 运输包装收发货标志GB 6543 瓦楞纸箱GB 6544 瓦楞纸板GB 6980 钙塑瓦楞箱GB 7350 防水包装技术条件GB 8166 缓冲包装设计方法GB 12339 防护包装用内包装材料GB 13041 包装容器菱镁砼箱GB 13123 竹编胶合板GB 13144 包装容器竹编胶合板箱LY 209 刨花板3 总则3.1产品的包装应符合科学、经济、牢固、美观和适销的要求。
在正常的储运、装卸条件下，应保证产品自制造厂发货之日起，至少一年(出n产品至少两年)内不因包装不善而产生锈蚀、长霉、降低精度、残损或散失等现象.特殊要求按双方协议执行。
3.2包装设计应根据产.铺特点、流通环境条件和客户要求进行。
做到包装紧凑、防护合理、安全可靠。
3.3产品需经检验合格，做好防护处理.方可进行内外包装。
随机文件应齐全。
3.4包装件外形尺寸和质母应符合国内外运输方面有关超限、超重的规定。
硬质直方体运输包装什的尺寸应符合 GB 4892 的规定。
3.5产品包装环境应清洁、干燥、无有害介质。
4 包装方式与防护包装方法4.1包装方式主要有箱装(木箱、瓦楞纸箱、胶合板箱、纤维板箱、钙塑箱、菱镁砼包装箱、竹胶板箱、塑料箱、金属箱等)、敞装、局部包装、捆装、裸装、袋装和托靛包装等。
其典型结构见附录A(参考件)。
4.2防护包装方法主要有：防水包装、防潮包装、防霉包装、防锈包装和防震包装等。
应根据产品特点和储运、装卸条件，选用适当的防护包装方法。
5 技术要求5.1箱装5.1.1材质要求5.1.1.1木材a.包装箱用材应在保证包装箱强度的前题下，根据合理用材的要求，选用适当的树种。
主要受力构件应以落叶松、马尾松、紫云杉、白松、榆木等为主，也可以采用与上述木材物理、机械性能相近的其他树种。
b.同一包装箱的箱板色泽应基本一致，外表面应平整，无明显毛刺和虫眼(已修补的虫眼例外)。
c.制箱木材各部位允许缺陷度见表1，木材中各种缺陷的解释和计算方法按GB 155 和 GB 4823 的规定。
d.制箱时封闭箱的箱板、箱档木材含水率一般为8％～20％，滑木、枕木及框架木材的含水率一般不人于25％。
表15.1.1.2瓦楞纸板内销包装用瓦楞纸板应符合 GB 6544 的规定。
出口包装用瓦楞纸板应符合GB 5034 的规定。
5.1.1.3胶合板制箱用胶合板质量应符合 GB 1349 和 GB 738 的规定。
并根据用途和内装物特点选用适当种类和质量等级的胶合板。
出口包装箱应选用I至Ⅲ类(即NQF、NS和NC类)胶合板。
5.1.1.4纤维板内销包装用纤维板应符合 GB 1923 的规定。
出口包装用纤维板应选用纤维板质量的一、二等。
5.1.1.5刨花板包装用刨花板应符合 LY 209 的规定，出口包装用刨花板应选用平压板的一级品。
5.1.1.6菱镁砼a.菱镁砼抗压强度不得低于980N/cm2，抗剪强度不得低于250N/cm2，其检测方法应符合 GB 13041 的规定。
b.制箱用菱镁砼各部位允许缺陷度见表2。
c.不得使用修补的菱镁砼部件箱。
表25.1.1.7钙塑瓦楞板钙塑瓦楞板表面应平整，瓦楞平直，间距均匀。
同一规格色泽应基率一致，其性能指标应符合 GB 6980 的规定。
5.1.1.8竹编胶合板竹编胶合板以酚醛树脂或其他性能相当的胶合剂胶合而成。
不允许有鼓泡、脱层现象，表面不得有明显污染。
其物理性能应符合GBl3123标准的规定。
5.1.1.9其他材料包装箱也可采用经试验证明性能可靠的其他材料或采用两种或两种以上的材料。
例如：塑料、金属、钢木、纸木等材料制成的包装箱。
但不管使用何种材料，都必须确保包装箱的强度并符合储运、装卸要求。
5.1.2制箱要求5.1.2.1木箱5.1.2.1.1精木a.滑木一般应均匀排布，但对底板兼枕木的形式，若内装物均需用螺栓固定在滑木上，限于螺栓孔的位置，滑木的位置可以适当偏移。
b.滑木的中心间隔一般不大于120cm，需用叉车延横向进叉装卸时，滑木的中心间隔应不大于100cm(内装物质量为1500kg以下时，应不大于80cm)，超过规定的间隔时，中间要增加相同截面尺寸的滑木。
c.滑木应尽量采用一根整木，若长度不够时，可以对接(见图1)，但对接的位置不能在长度的中心处，而且各滑木的对接位置应错开。
d.无辅助滑木时，滑木两端距底面高度二分之一处应制成55。
～65。
的下斜角(见图2)。
其端部一般不应露出箱外。
e.滑木底部有辅助滑木时，将辅助滑木用钢钉钉在滑木底部，同一行中钢钉问隔不大于30cm。
其宽度不小于滑木宽度的80％，辅助滑木的两端应分别距滑木两端20cm以下或不小于滑木长的10％，但也可根据内装物的形状、重心位置适当调整。
辅助滑木可在长度方向对接。
f.需要滚杠装卸时，辅助滑木的两端应制成45。
的导角。
g.需用叉车横向叉运时.辅助滑木上应有叉车孔(见图3)，叉车孔各部位尺寸见表3。
表3（mm）包装件总重量，tAmaxbminCmin≤3 950 300 4,5>3～7 1 400 300 60>7～10 1 600 400 705.1.2.1.2木箱箱板a.木箱箱板厚度应根据包装箱外形尺寸和内装物质量而选定。
b.根据产品的特点，封闭箱箱板可选用不同的接缝形式(见表4)，制箱时箱板拼接应严紧。
表4接缝形式一般适用范围示意图对口接缝内装一般产品的封闭箱压边接缝内装较精密产品的封闭箱榫槽接缝内装高精度产品的封闭箱5.1.2.1.3木箱钉箱a.木箱应采用锯齿形布钉。
钉箱时箱板表面不应显露钉头、钉尖，钢钉不得中途弯曲或钉在箱板、框架接缝处。
b.根据箱板、箱档的厚度，滑木、枕木和框架结构件的尺寸和制箱材料的性能，按 GB 349 等有关规定选用钉箱的钢钉。
c.木箱钉箱应根据箱体尺寸和箱板宽度合理确定钢钉问的距离。
5.1.2.2瓦楞纸箱内销用瓦楞纸箱的制箱应符合 GB 6543 的规定。
出口用瓦楞纸箱的制箱应符台 GB 5033 的规定。
5.1.2.3胶合板、纤维板箱a.制箱时板而应整洁，不得有明显油渍、压痕和裂缝。
边角不得有毛刺和松软现象。
b.如果采用滑木框架结构，其滑木形式应符合本标准 5.1.2.1.1 的规定。
c.钉箱应符合本标准 5.1.2.1.3 的规定。
d.板材的拼接处应在框木或承梁的中心线上，接缝应严密。
5.1.2.4菱镁砼箱菱镁砼包装箱的结构形式、组装要求等应符合 GB 13041 的规定。
5.1.2.5钙塑箱钙塑箱的质量应符合 GB 6980 的规定。
5.1.2.6竹编胶合板箱竹编胶合板的制箱应符合本标准 5.1.2.3 及GB 13144 的要求。
5.1.3装箱要求5.1.3.1产品装箱时应尽量使其重心位置居中靠下。
重心偏高的产品应尽可能采用卧式包装。
重心偏离中心较明显的产品应采取相应的平衡措施。
5.1.3.2在不影响精度的情况下，产品上能够移动的零部件应移至使产品具有最小外形尺寸的位置，并加以固定。
产品上凸出的零部件应尽可能拆下，标上记号.根据其特点另行包装，一般应同定在同一箱内。
5.1.3.3产品上有特殊要求的零部件应尽可能拆下，标上记号，按特殊要求另行包装。
5.1.3.4产品(或内包装箱)应垫稳、卡紧、固定于外包装箱内。
产品在箱内的同定方式可采用缓冲材料塞紧、木块定位紧固、螺栓紧固、压杠紧固等。
产品用螺栓固定在滑木上时，螺栓头应沉入滑木内。
一般情况下，产品不应与外包装箱箱板直接接触。
用滑木箱包装的整台产品与箱内的侧面、端面、顶面之间应留有一定的空隙。
5.1.3.5附件箱、备件箱等应尽量固定在主机箱内的适当位置，装在箱内的附件备件等也应采取相应的固定措施。
5.1.3.6产品包装箱内应清洁、干燥、无异物。
5.1.4加固要求5.1.4.1普通木箱按产品重量、箱体大小选择适当的箱档、氧化钢带等加固箱体。
氧化钢带一般不少于两道，宽度不小于l6mm。
尽量采用捆扎打包机紧捆在木箱上，使其切入木箱的棱角处。
普通木箱和普通滑木箱的箱体用箱档加固时，在箱档结合处一般采用包棱角铁等加固。
5.1.4.2框架滑木箱组箱后，应根据包装件的尺寸和重量，在各构件结合处采取相应的加固措施。
大型包装箱的滑木在吊绳通过处应加装护铁(如图4)。
5.1.4.3纸箱和钙塑箱封箱后一般采用迥料捆扎带或氧化钢带等捆扎，塑料捆扎带宽度应不小于14mm。
捆扎时应使塑料带或钢带紧捆在纸箱上，同时采用相应措施避免其切入纸板而损坏纸箱。
5.1.4.4其他包装型式应采用相应的加固措麓。
必要时可以在一些箱体的棱、角处加护棱、护角。
护棱、护角可用金属、塑料、纸等材料制成。
5.1.5包装箱强度要求包装箱应具有足够的强度。
根据包装件的质量和特点，在本标准第6章所规定的试验方法等试验项目中选作有关试验项目。
试验后，箱内固定物无明显位移，产品外观、性能、精度和有关技术参数应在规定允许公差范围内，包装箱应无明屁破损和变形并符合有关标准的规定和设计要求。
5.2敞装敞装包装件底盘材质和滑术技术要求与滑木箱相同。
产品应紧固在底盘上，以防运输中发生移动。
5.3捆装5.3.1捆装包装件为每件重量不大于2t，长度小于或等于6m的捆装件，每捆捆扎道数不少于4道，长度大于6m的捆装件，每件捆扎道数不少于5道，捆扎应整齐牢固。
5.3.2捆扎管件时，两端应堵住。
管件上螺纹部位应采取相应的保护措施。
5.4托盘包装5.4.1托盘的尺寸应符合 GB 2934 的规定。
5.4.2托盘的技术要求应符合 GB 4995 的规定。
5.4.3托盘包装件的重量一般不大于1000kg，体积不小于1m3。
组装托盘包装件时，托盘上包装件(或产品)底部尺寸一般应与托盘尺寸相一致。
5.5防护包装内包装材料应符合 GB 12337 的规定。
5.5.1防水包装应符合 GB 7350 的规定。
