CAD技巧120个绝对实用(超全)

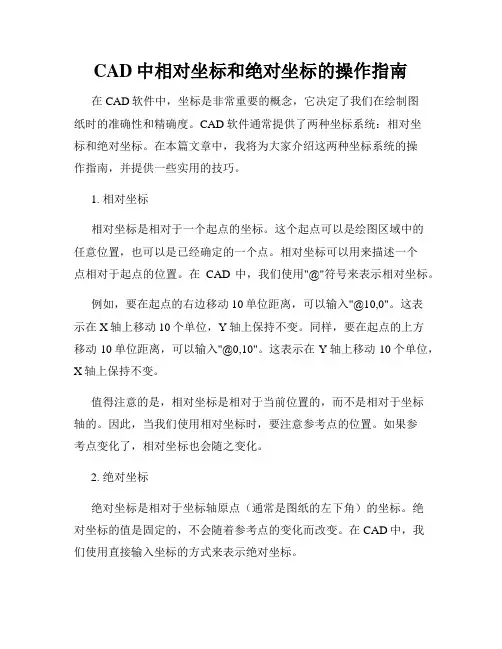

CAD中相对坐标和绝对坐标的操作指南在CAD软件中，坐标是非常重要的概念，它决定了我们在绘制图纸时的准确性和精确度。

CAD软件通常提供了两种坐标系统：相对坐标和绝对坐标。

在本篇文章中，我将为大家介绍这两种坐标系统的操作指南，并提供一些实用的技巧。

1. 相对坐标相对坐标是相对于一个起点的坐标。

这个起点可以是绘图区域中的任意位置，也可以是已经确定的一个点。

相对坐标可以用来描述一个点相对于起点的位置。

在CAD中，我们使用"@"符号来表示相对坐标。

例如，要在起点的右边移动10单位距离，可以输入"@10,0"。

这表示在X轴上移动10个单位，Y轴上保持不变。

同样，要在起点的上方移动10单位距离，可以输入"@0,10"。

这表示在Y轴上移动10个单位，X轴上保持不变。

值得注意的是，相对坐标是相对于当前位置的，而不是相对于坐标轴的。

因此，当我们使用相对坐标时，要注意参考点的位置。

如果参考点变化了，相对坐标也会随之变化。

2. 绝对坐标绝对坐标是相对于坐标轴原点（通常是图纸的左下角）的坐标。

绝对坐标的值是固定的，不会随着参考点的变化而改变。

在CAD中，我们使用直接输入坐标的方式来表示绝对坐标。

例如，要在X轴上的10单位位置，Y轴上的5单位位置绘制一个点，可以直接输入"10,5"。

这就是绝对坐标的方式。

无论参考点在哪里，这个点都会被绘制在固定的位置。

使用绝对坐标时，可以通过直接输入坐标的方式来快速定位点的位置。

这在绘制精确图形时非常有用。

3. 切换坐标系统在CAD软件中，我们可以随时切换相对坐标和绝对坐标的使用。

通常情况下，我们可以在命令提示符下直接输入相对坐标或绝对坐标，CAD会根据输入的方式来自动识别。

例如，当我们输入相对坐标时，可以在命令提示符中添加"@ "前缀。

而当我们输入绝对坐标时，不需要添加任何前缀。

此外，CAD软件还提供了一些快捷键和命令来切换坐标系统。

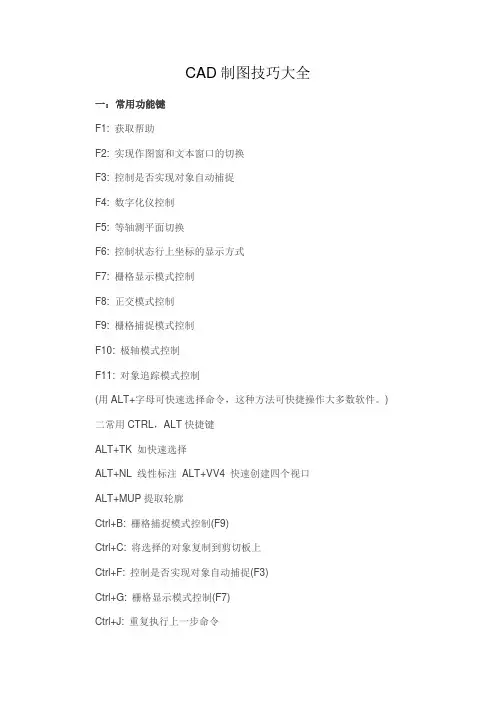

CAD制图技巧大全一：常用功能键F1: 获取帮助F2: 实现作图窗和文本窗口的切换F3: 控制是否实现对象自动捕捉F4: 数字化仪控制F5: 等轴测平面切换F6: 控制状态行上坐标的显示方式F7: 栅格显示模式控制F8: 正交模式控制F9: 栅格捕捉模式控制F10: 极轴模式控制F11: 对象追踪模式控制(用ALT+字母可快速选择命令，这种方法可快捷操作大多数软件。

) 二常用CTRL，ALT快捷键ALT+TK 如快速选择ALT+NL 线性标注ALT+VV4 快速创建四个视口ALT+MUP提取轮廓Ctrl+B: 栅格捕捉模式控制(F9)Ctrl+C: 将选择的对象复制到剪切板上Ctrl+F: 控制是否实现对象自动捕捉(F3)Ctrl+G: 栅格显示模式控制(F7)Ctrl+J: 重复执行上一步命令Ctrl+K: 超级链接Ctrl+N: 新建图形文件Ctrl+M: 打开选项对话框Ctrl+O：打开图象文件Ctrl+P：打开打印对说框Ctrl+S：保存文件Ctrl+U：极轴模式控制(F10) Ctrl+v：粘贴剪贴板上的内容Ctrl+W：对象追踪式控制(F11) Ctrl+X：剪切所选择的内容Ctrl+Y：重做Ctrl+Z：取消前一步的操作Ctrl+1：打开特性对话框Ctrl+2：打开图象资源管理器Ctrl+3：打开工具选项板Ctrl+6：打开图象数据原子Ctrl+8或QC：快速计算器三尺寸标注DRA：半径标注DDI：直径标注DAL：对齐标注DAN：角度标注END：捕捉到端点MID：捕捉到中点INT：捕捉到交点CEN：捕捉到圆心QUA：捕捉到象限点TAN：捕捉到切点PER：捕捉到垂足NOD：捕捉到节点NEA：捕捉到最近点AA：测量区域和周长(area) ID：指定坐标LI：指定集体(个体)的坐标AL：对齐(align)AR：阵列(array)AP：加载*lsp程系AV：打开视图对话框(dsviewer) SE：打开对象自动捕捉对话框ST：打开字体设置对话框(style) SO：绘制二围面( 2d solid) SP：拼音的校核(spell)SC：缩放比例(scale)SN：栅格捕捉模式设置(snap) DT：文本的设置(dtext)DI：测量两点间的距离OI：插入外部对象RE：更新显示RO：旋转LE：引线标注ST：单行文本输入La：图层管理器四绘图命令A：绘圆弧B：定义块C：画圆D：尺寸资源管理器E：删除F：倒圆角G：对相组合H：填充I：插入J：对接S：拉伸T：多行文本输入W：定义块并保存到硬盘中L：直线M：移动X：炸开V：设置当前坐标U：恢复上一次操做O：偏移P：移动Z：缩放初始化【P】更新【U】宏编辑器累积计数器【Q】复制【co】VBA宏命令【Alt】+【F8】Visual Basic编辑器【ALT+F11】CAD制图规范（一）、基本要求1．所有设计室出的图纸都要配备图纸封皮、图纸说明、图纸目录。

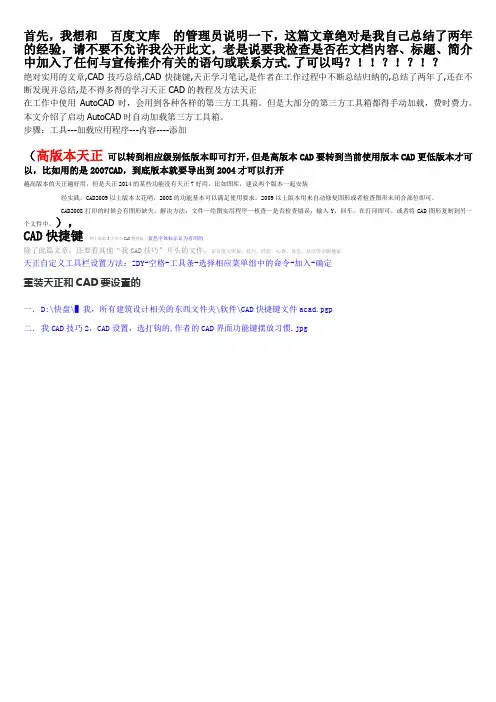

首先，我想和百度文库的管理员说明一下，这篇文章绝对是我自己总结了两年的经验，请不要不允许我公开此文，老是说要我检查是否在文档内容、标题、简介中加入了任何与宣传推介有关的语句或联系方式.了可以吗？！！？！？！？绝对实用的文章,CAD技巧总结,CAD快捷键,天正学习笔记,是作者在工作过程中不断总结归纳的,总结了两年了,还在不断发现并总结,是不得多得的学习天正CAD的教程及方法天正在工作中使用AutoCAD时，会用到各种各样的第三方工具箱。

但是大部分的第三方工具箱都得手动加载，费时费力。

本文介绍了启动AutoCAD时自动加载第三方工具箱。

步骤：工具---加载应用程序---内容----添加（高版本天正可以转到相应级别低版本即可打开，但是高版本CAD要转到当前使用版本CAD更低版本才可以，比如用的是2007CAD，到底版本就要导出到2004才可以打开越高版本的天正越好用，但是天正2014的某些功能没有天正7好用，比如图库，建议两个版本一起安装经实践，CAD2009以上版本太花哨，2008的功能基本可以满足使用要求。

2009以上版本用来自动修复图形或者检查图形未闭合部位即可。

CAD2008打印的时候会有图形缺失，解决方法：文件—绘图实用程序—核查—是否检查错误，输入Y，回车，在打印即可。

或者将CAD图形复制到另一个文件中。

），CAD快捷键（网上那篇3天学会CAD整理版）蓝色字体标示认为有用的除了此篇文章，还要看其他“我CAD技巧”开头的文件，在百度文库按：技巧，经验，心得，体会，总结等字眼搜索天正自定义工具栏设置方法：ZDY-空格-工具条-选择相应菜单组中的命令-加入-确定重装天正和CAD要设置的一．D:\快盘\▌我，所有建筑设计相关的东西文件夹\软件\CAD快捷键文件acad.pgp二．我CAD技巧2，CAD设置，选打钩的,作者的CAD界面功能键摆放习惯.jpg三．我设置的天正快捷键：`TResetLayer图层恢复1 TOffLayer关闭图层2 TSelObj对象选择4 TMkHide局部隐藏0TLocVis局部可见6TUnHide恢复可见7TDragCopy自由复制8TDragMove自由移动9PAN平移vrevcloud修订云线3TOffOtherLayer关闭其他5TDimMP逐点标注KTHatchAddHole图案加洞GTDimWall墙厚标注一，三还可以用自定义中的导出，导入来实现二，四．工具---加载应用程序---内容---（加载“D:\快盘\▌我，所有建筑设计相关的东西文件夹\软件\”中的以下两个内容）多段线添加顶点,使用方法，在CAD中输入命令AP按提示加载后，再输入命令APV（现改为AQ了）即可加载.lsp CAD工具箱5.8,我设置的贱人工具箱快捷键：Y和jr两个.VLX五．我：有时候需要修复CAD，不要用安装包里的ACAD.MSI，经测试是修复不了的，点控制面板卸载程序里的卸载，出现的界面里有修复功能。

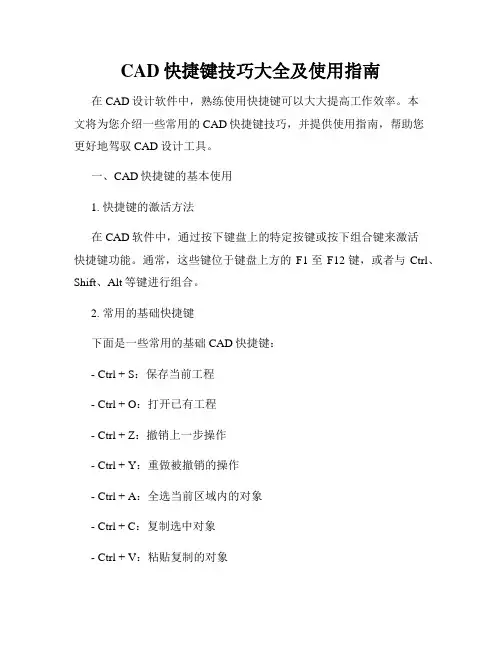

CAD快捷键技巧大全及使用指南在CAD设计软件中，熟练使用快捷键可以大大提高工作效率。

本文将为您介绍一些常用的CAD快捷键技巧，并提供使用指南，帮助您更好地驾驭CAD设计工具。

一、CAD快捷键的基本使用1. 快捷键的激活方法在CAD软件中，通过按下键盘上的特定按键或按下组合键来激活快捷键功能。

通常，这些键位于键盘上方的F1至F12键，或者与Ctrl、Shift、Alt等键进行组合。

2. 常用的基础快捷键下面是一些常用的基础CAD快捷键：- Ctrl + S：保存当前工程- Ctrl + O：打开已有工程- Ctrl + Z：撤销上一步操作- Ctrl + Y：重做被撤销的操作- Ctrl + A：全选当前区域内的对象- Ctrl + C：复制选中对象- Ctrl + V：粘贴复制的对象- Ctrl + X：剪切选中对象- Ctrl + P：打印当前工程二、CAD快捷键技巧的高级使用1. 绘图命令快捷键在CAD中，常用的绘图命令都有对应的快捷键，可以快速激活并进行绘制操作。

比如：- L：直线命令- R：矩形命令- C：圆命令- E：椭圆命令- M：偏移命令- D：标注命令- T：文本命令- A：阵列命令- S：等距命令2. 视图操作快捷键在CAD中，视图操作也可以通过快捷键来完成，方便快捷。

以下是一些常用的视图操作快捷键：- Z：缩放命令- P：平移命令- R：旋转命令- V：镜像命令- O：偏移命令- H：隐藏边命令- F：填充命令- G：捕捉命令- W：调整窗口命令三、使用指南1. 熟练掌握常用快捷键为了在CAD设计中更高效地使用快捷键，建议您熟练掌握上述提到的常用快捷键。

通过不断的练习和实践，您将逐渐掌握这些技巧，并能够熟练地应用于工作中。

2. 创建个人定制快捷键CAD软件通常允许用户根据自己的需求来设置和修改快捷键。

您可以根据自己的工作习惯，创建个人定制的快捷键，以进一步提高工作效率。

通过菜单栏或软件设置选项，您可以轻松地进行个性化的快捷键设置。

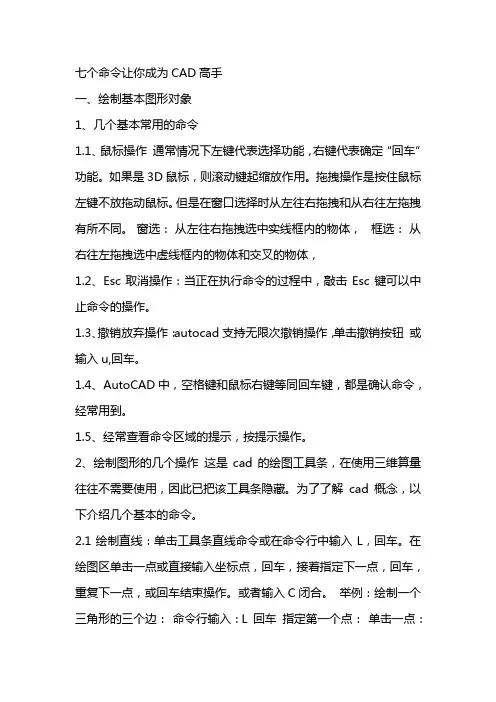

七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

如果是3D鼠标，则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选：从左往右拖拽选中实线框内的物体，框选：从右往左拖拽选中虚线框内的物体和交叉的物体，1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。

1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。

1.5、经常查看命令区域的提示，按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。

为了了解cad概念，以下介绍几个基本的命令。

2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。

在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。

或者输入C闭合。

举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。

重复单击另一点，回车。

输入：C回车。

直线闭合，形成一个三角形。

2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。

快捷键：PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例：绘制一个异形柱截面命令行输入：PL，回车。

指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。

输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。

输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。

输入：L,切换到绘制直线，单击一点，绘制一段直线。

输入：A，绘制一个圆弧与开始点闭合为一个界面形状。

接下来就可以定义一个异形截面的柱，来选择该多段性即可。

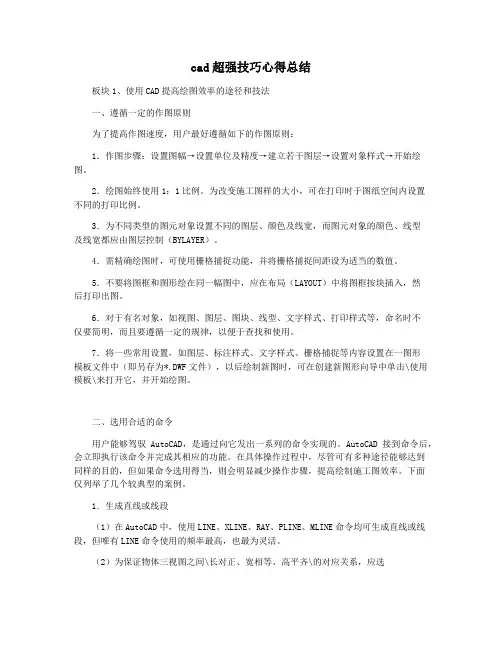

cad超强技巧心得总结板块1、使用CAD提高绘图效率的途径和技法一、遵循一定的作图原则为了提高作图速度，用户最好遵循如下的作图原则：1．作图步骤：设置图幅→设置单位及精度→建立若干图层→设置对象样式→开始绘图。

2．绘图始终使用1：1比例。

为改变施工图样的大小，可在打印时于图纸空间内设置不同的打印比例。

3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。

4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。

5．不要将图框和图形绘在同一幅图中，应在布局（LAYOUT）中将图框按块插入，然后打印出图。

6．对于有名对象，如视图、图层、图块、线型、文字样式、打印样式等，命名时不仅要简明，而且要遵循一定的规律，以便于查找和使用。

7．将一些常用设置，如图层、标注样式、文字样式、栅格捕捉等内容设置在一图形模板文件中（即另存为*.DWF文件），以后绘制新图时，可在创建新图形向导中单击\使用模板\来打开它，并开始绘图。

二、选用合适的命令用户能够驾驭AutoCAD，是通过向它发出一系列的命令实现的。

AutoCAD接到命令后，会立即执行该命令并完成其相应的功能。

在具体操作过程中，尽管可有多种途径能够达到同样的目的，但如果命令选用得当，则会明显减少操作步骤，提高绘制施工图效率。

下面仅列举了几个较典型的案例。

1．生成直线或线段（1）在AutoCAD中，使用LINE、XLINE、RAY、PLINE、MLINE命令均可生成直线或线段，但唯有LINE命令使用的频率最高，也最为灵活。

（2）为保证物体三视图之间\长对正、宽相等、高平齐\的对应关系，应选用XLINE和RAY命令绘出若干条辅助线，然后再用TRIM剪截掉多余的部分。

（3）欲快速生成一条封闭的填充边界，或想构造一个面域，则应选用PLINE命令。

用PLINE生成的线段可用PEDIT命令进行编辑。

（4）当一次生成多条彼此平行的线段，且各条线段可能使用不同的颜色和线型时，可选择MLINE命令。

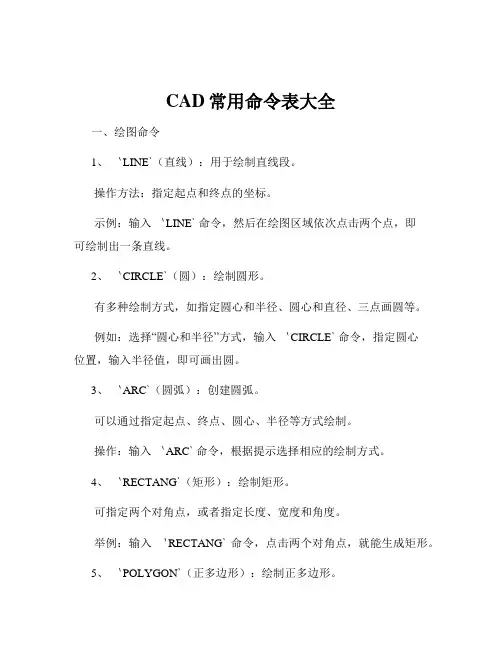

CAD常用命令表大全一、绘图命令1、｀LINE`（直线）：用于绘制直线段。

操作方法：指定起点和终点的坐标。

示例：输入｀LINE` 命令，然后在绘图区域依次点击两个点，即可绘制出一条直线。

2、｀CIRCLE`（圆）：绘制圆形。

有多种绘制方式，如指定圆心和半径、圆心和直径、三点画圆等。

例如：选择“圆心和半径”方式，输入｀CIRCLE` 命令，指定圆心位置，输入半径值，即可画出圆。

3、｀ARC`（圆弧）：创建圆弧。

可以通过指定起点、终点、圆心、半径等方式绘制。

操作：输入｀ARC` 命令，根据提示选择相应的绘制方式。

4、｀RECTANG`（矩形）：绘制矩形。

可指定两个对角点，或者指定长度、宽度和角度。

举例：输入｀RECTANG` 命令，点击两个对角点，就能生成矩形。

5、｀POLYGON`（正多边形）：绘制正多边形。

需指定边数和中心点。

比如：输入｀POLYGON` 命令，输入边数，指定中心点，可完成正多边形的绘制。

二、修改命令1、｀ERASE`（删除）：删除选中的对象。

先选择要删除的对象，然后输入｀ERASE` 命令。

2、｀COPY`（复制）：复制选中的对象。

选择对象，输入｀COPY` 命令，指定基点和位移点。

3、｀MIRROR`（镜像）：沿指定的对称轴创建对象的镜像副本。

选择对象，输入｀MIRROR` 命令，指定镜像线的两点。

4、｀OFFSET`（偏移）：创建与选定对象平行的新对象。

输入｀OFFSET` 命令，指定偏移距离，选择要偏移的对象。

5、｀ROTATE`（旋转）：绕指定点旋转对象。

选择对象，输入｀ROTATE` 命令，指定旋转基点和旋转角度。

三、编辑命令1、｀TRIM`（修剪）：修剪对象以与其他对象的边界相交。

输入｀TRIM` 命令，选择作为边界的对象，然后选择要修剪的对象。

2、｀EXTEND`（延伸）：将对象延伸到指定的边界。

输入｀EXTEND` 命令，选择边界对象，再选择要延伸的对象。

3、｀FILLET`（圆角）：在两条直线、圆弧或多段线之间创建圆角。

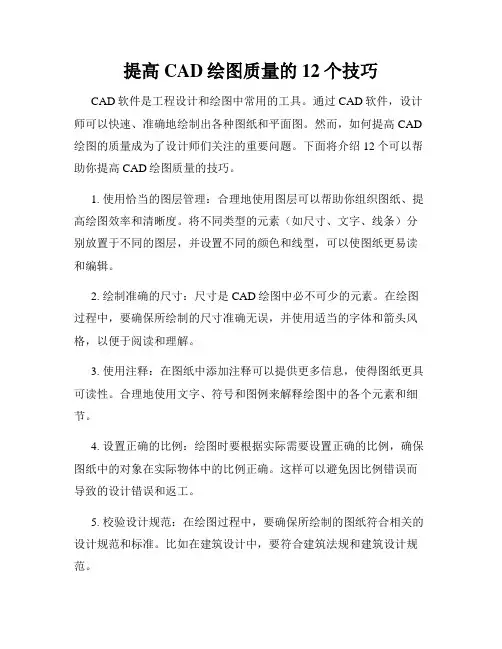

提高CAD绘图质量的12个技巧CAD软件是工程设计和绘图中常用的工具。

通过CAD软件，设计师可以快速、准确地绘制出各种图纸和平面图。

然而，如何提高CAD 绘图的质量成为了设计师们关注的重要问题。

下面将介绍12个可以帮助你提高CAD绘图质量的技巧。

1. 使用恰当的图层管理：合理地使用图层可以帮助你组织图纸、提高绘图效率和清晰度。

将不同类型的元素（如尺寸、文字、线条）分别放置于不同的图层，并设置不同的颜色和线型，可以使图纸更易读和编辑。

2. 绘制准确的尺寸：尺寸是CAD绘图中必不可少的元素。

在绘图过程中，要确保所绘制的尺寸准确无误，并使用适当的字体和箭头风格，以便于阅读和理解。

3. 使用注释：在图纸中添加注释可以提供更多信息，使得图纸更具可读性。

合理地使用文字、符号和图例来解释绘图中的各个元素和细节。

4. 设置正确的比例：绘图时要根据实际需要设置正确的比例，确保图纸中的对象在实际物体中的比例正确。

这样可以避免因比例错误而导致的设计错误和返工。

5. 校验设计规范：在绘图过程中，要确保所绘制的图纸符合相关的设计规范和标准。

比如在建筑设计中，要符合建筑法规和建筑设计规范。

6. 使用图块库：将常用的图形或元素保存为图块，并建立一个图块库，以便于在不同的图纸中快速插入和使用它们。

这样可以提高绘图的效率和一致性。

7. 定期备份文件：CAD软件有时候会出现崩溃或文件损坏的情况。

为了保护绘图的安全，要定期备份文件，并保存多个版本，以防止数据丢失。

8. 学会使用快捷键：熟练掌握CAD软件的快捷键可以大大提高绘图的效率。

通过使用快捷键可以快速选择命令、绘制线条和编辑图形等。

9. 优化图纸布局：合理地规划和安排图纸的布局可以使得图纸更易读和编辑。

要注意留出足够的空间用于添加尺寸和注释，并合理地放置不同类型的图形。

10. 控制图纸文件大小：大型的CAD文件不仅会占用大量的存储空间，还会导致文件处理速度变慢。

因此，要尽量控制文件大小，定期清理不需要的图层和图形。

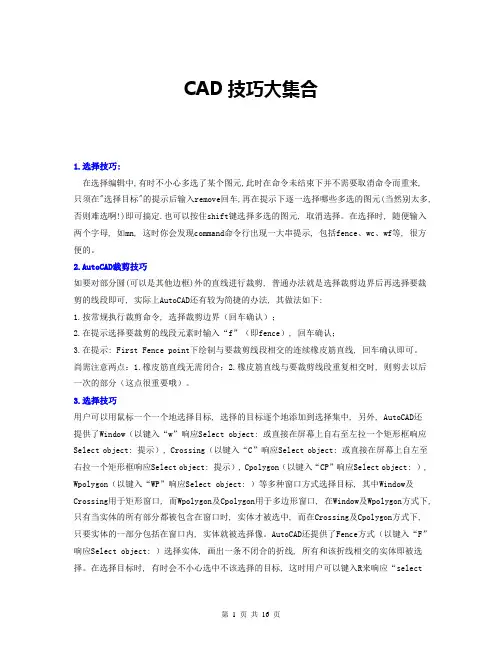

CAD技巧大集合1.选择技巧:在选择编辑中,有时不小心多选了某个图元,此时在命令未结束下并不需要取消命令而重来,只须在"选择目标"的提示后输入remove回车,再在提示下逐一选择哪些多选的图元(当然别太多,否则难选啊!)即可搞定.也可以按住shift键选择多选的图元, 取消选择。

在选择时, 随便输入两个字母, 如mn, 这时你会发现command命令行出现一大串提示, 包括fence、wc、wf等, 很方便的。

2.AutoCAD裁剪技巧如要对部分圆(可以是其他边框)外的直线进行裁剪, 普通办法就是选择裁剪边界后再选择要裁剪的线段即可, 实际上AutoCAD还有较为简捷的办法, 其做法如下:1.按常规执行裁剪命令, 选择裁剪边界（回车确认）；2.在提示选择要裁剪的线段元素时输入“f”（即fence）, 回车确认；3.在提示: First Fence point下绘制与要裁剪线段相交的连续橡皮筋直线, 回车确认即可。

尚需注意两点：1.橡皮筋直线无需闭合；2.橡皮筋直线与要裁剪线段重复相交时, 则剪去以后一次的部分（这点很重要哦）。

3.选择技巧用户可以用鼠标一个一个地选择目标, 选择的目标逐个地添加到选择集中, 另外, AutoCAD还提供了Window（以键入“w”响应Select object: 或直接在屏幕上自右至左拉一个矩形框响应Select object: 提示）, Crossing（以键入“C”响应Select object: 或直接在屏幕上自左至右拉一个矩形框响应Select object: 提示）, Cpolygon（以键入“CP”响应Select object: ）, Wpolygon（以键入“WP”响应Select object: ）等多种窗口方式选择目标, 其中Window及Crossing用于矩形窗口, 而Wpolygon及Cpolygon用于多边形窗口, 在Window及Wpolygon方式下, 只有当实体的所有部分都被包含在窗口时, 实体才被选中, 而在Crossing及Cpolygon方式下,只要实体的一部分包括在窗口内, 实体就被选择像。

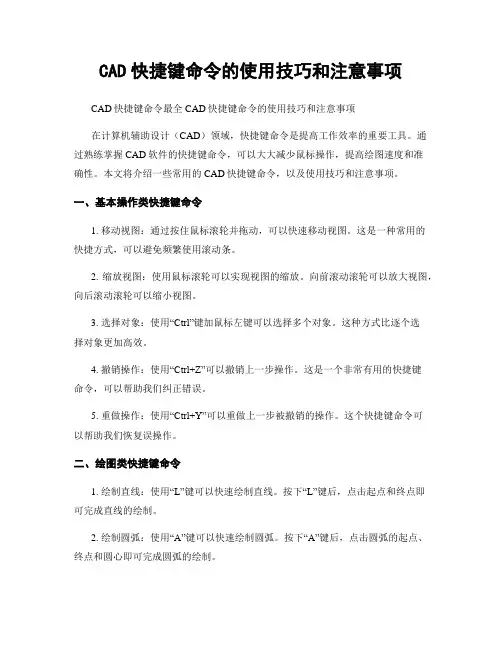

CAD快捷键命令的使用技巧和注意事项CAD快捷键命令最全CAD快捷键命令的使用技巧和注意事项在计算机辅助设计（CAD）领域，快捷键命令是提高工作效率的重要工具。

通过熟练掌握CAD软件的快捷键命令，可以大大减少鼠标操作，提高绘图速度和准确性。

本文将介绍一些常用的CAD快捷键命令，以及使用技巧和注意事项。

一、基本操作类快捷键命令1. 移动视图：通过按住鼠标滚轮并拖动，可以快速移动视图。

这是一种常用的快捷方式，可以避免频繁使用滚动条。

2. 缩放视图：使用鼠标滚轮可以实现视图的缩放。

向前滚动滚轮可以放大视图，向后滚动滚轮可以缩小视图。

3. 选择对象：使用“Ctrl”键加鼠标左键可以选择多个对象。

这种方式比逐个选择对象更加高效。

4. 撤销操作：使用“Ctrl+Z”可以撤销上一步操作。

这是一个非常有用的快捷键命令，可以帮助我们纠正错误。

5. 重做操作：使用“Ctrl+Y”可以重做上一步被撤销的操作。

这个快捷键命令可以帮助我们恢复误操作。

二、绘图类快捷键命令1. 绘制直线：使用“L”键可以快速绘制直线。

按下“L”键后，点击起点和终点即可完成直线的绘制。

2. 绘制圆弧：使用“A”键可以快速绘制圆弧。

按下“A”键后，点击圆弧的起点、终点和圆心即可完成圆弧的绘制。

3. 绘制矩形：使用“REC”键可以快速绘制矩形。

按下“REC”键后，点击矩形的对角线的两个端点即可完成矩形的绘制。

4. 绘制多边形：使用“POL”键可以快速绘制多边形。

按下“POL”键后，输入多边形的边数和半径即可完成多边形的绘制。

三、编辑类快捷键命令1. 移动对象：使用“M”键可以快速移动选中的对象。

按下“M”键后，选择要移动的对象，然后指定移动的目标位置即可完成移动操作。

2. 复制对象：使用“CP”键可以快速复制选中的对象。

按下“CP”键后，选择要复制的对象，然后指定复制的目标位置即可完成复制操作。

3. 旋转对象：使用“RO”键可以快速旋转选中的对象。

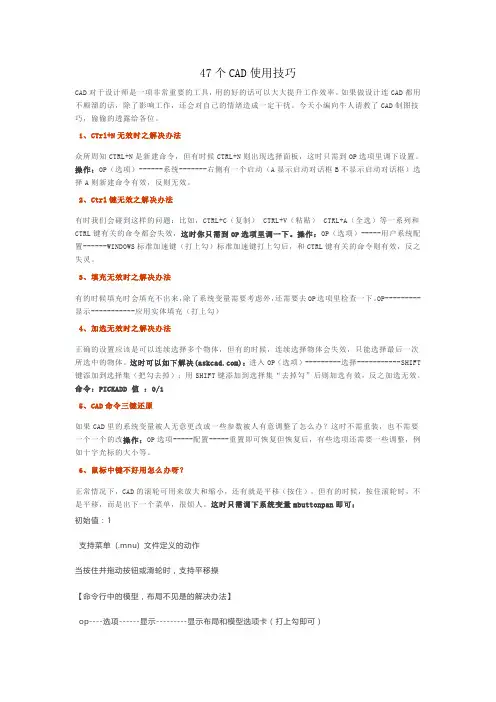

47个CAD使用技巧CAD对于设计师是一项非常重要的工具，用的好的话可以大大提升工作效率。

如果做设计连CAD都用不顺溜的话，除了影响工作，还会对自己的情绪造成一定干扰。

今天小编向牛人请教了CAD制图技巧，偷偷的透露给各位。

1、CTrl+N无效时之解决办法众所周知CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置。

操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效。

2、Ctrl键无效之解决办法有时我们会碰到这样的问题：比如，CTRL+C（复制） CTRL+V（粘贴） CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下。

操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵。

3、填充无效时之解决办法有的时候填充时会填充不出来，除了系统变量需要考虑外，还需要去OP选项里检查一下。

OP---------显示-----------应用实体填充（打上勾）4、加选无效时之解决办法正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体。

这时可以如下解决()：进入OP（选项）---------选择-----------SHIFT 键添加到选择集（把勾去掉）；用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效。

命令：PICKADD 值：0/15、CAD命令三键还原如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办？这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复但恢复后，有些选项还需要一些调整，例如十字光标的大小等。

6、鼠标中键不好用怎么办呀？正常情况下，CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人。

最新CAD技巧120个绝对实用完整版
一、CAD的12个小经验：
1、把大的图形划分成更小的图形以提高精度和提高处理速度。

2、把大的图形分解成多个小图形，可以更好地控制和操作。

3、当绘制连线的时候，尽量平稳一些以提高精度。

4、当绘制线条时，尽量使用虚线或者点线来提高精度。

5、使用“自由绝缘线”命令来取消已绘制的线条之间的连接关系。

6、使用“缩放”命令来改变图形的大小。

7、使用“双击收缩”命令来精确控制线条随点的移动。

8、使用CAD中的“自动三角剪”命令来加快绘图速度。

9、把更大的图形拆分成多个小图，用不同的颜色标记出每个小图，然后与原图形进行比较。

10、在绘制实体图形时，使用正确的边界和拓扑结构，可以更快完成绘图。

11、使用CAD中的“快速图块”命令来提高处理速度。

12、使用CAD中的“尺寸标注”命令来精确控制图形的大小。

二、CAD的10个常见操作：
1、将抽象图形转换成具体图形：使用“绘制”命令来把抽象图形转换成具体图形。

2、成批处理：把一个复杂的图形拆分成小图形，然后一次性处理大量的复杂图形。

3、改变线条的粗细：使用“线宽”命令来改变线条的粗细。

4、把一个对象拆分成多个对象：使用“拆分”命令把一个对象拆分成多个对象。

CAD常用命令表大全在 CAD（计算机辅助设计）的世界里，掌握常用命令是提高工作效率和设计质量的关键。

下面为大家整理了一份较为全面的 CAD 常用命令表，希望能对您有所帮助。

一、绘图命令1、直线（LINE）这是最基础的绘图命令之一。

通过指定起点和终点，可以绘制出一条直线段。

在实际操作中，您可以连续输入多个点来绘制连续的直线。

2、圆（CIRCLE）用于绘制圆形。

可以通过指定圆心和半径、圆心和直径、三点定义圆等多种方式来创建。

3、圆弧（ARC）绘制圆弧的命令。

您可以指定圆弧的起点、终点、圆心、半径、角度等参数来绘制出符合需求的圆弧。

4、矩形（RECTANG）快速绘制矩形的命令。

可以指定矩形的两个对角点，或者指定长度和宽度来绘制。

5、多边形（POLYGON）用于绘制正多边形。

输入边数后，再指定中心点和外接圆或内切圆的半径即可。

6、椭圆（ELLIPSE）绘制椭圆的命令。

可以通过指定中心点、长半轴和短半轴，或者通过指定轴端点等方式来创建椭圆。

7、样条曲线（SPLINE）用于绘制光滑的曲线。

通过指定一系列的控制点来生成曲线形状。

二、修改命令1、移动（MOVE）选择对象后，指定基点和位移点，将对象移动到新的位置。

2、复制（COPY）复制选定的对象，并可以指定复制的数量和位置。

3、旋转（ROTATE）以指定的基点为中心，将对象按指定的角度进行旋转。

4、缩放（SCALE）按照指定的比例因子对对象进行放大或缩小。

5、镜像（MIRROR）以指定的直线为对称轴，创建对象的镜像副本。

6、偏移（OFFSET）创建与选定对象平行的新对象，通过指定偏移距离来控制新对象与原对象的间距。

7、修剪（TRIM）以指定的边界为界限，修剪掉对象多余的部分。

8、延伸（EXTEND）将对象延伸到指定的边界。

9、圆角（FILLET）为两条直线或多段线的拐角处创建圆角。

10、倒角（CHAMFER）在两条直线或多段线的拐角处创建倒角。

三、标注命令1、线性标注（DIMLINEAR）用于标注水平、垂直或倾斜的线性尺寸。

AutoCAD使用技巧大全〔不要下载直接看〕AutoCAD使用技巧六那么一、AutoCAD表格制作AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。

尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择edit菜单中的Paste special，选择作为AutoCAD Entities，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便。

二、在Word文档中插入AutoCAD图形Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比拟复杂的图形，用AutoCAD 绘制好图形，然后插入Word制作复合文档是解决问题的好方法，可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。

须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。

另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。

CAD中的复制和移动命令使用技巧CAD软件是一种广泛应用于建筑、工程和制图领域的绘图工具。

在CAD中，复制和移动命令是我们经常使用的功能之一，它们可以帮助我们将对象从一个位置复制到另一个位置，或者将对象移动到指定的位置。

下面是一些CAD中复制和移动命令的使用技巧。

1. 复制命令复制命令可以将选定的对象复制到另一个位置，而不影响原来的对象。

使用复制命令的步骤如下：a. 输入COPY命令或者点击工具栏上的复制图标。

b. 选择要复制的对象，可以使用鼠标点击或者选择对象的一部分。

c. 指定基点，也就是用于确定复制对象位置的参考点，可以是对象的任意点。

d. 指定目标点，即希望将复制对象移动到的位置。

e. 按下回车键完成命令。

2. 移动命令移动命令可以将选定的对象移动到指定的位置，而不保留原位置的副本。

使用移动命令的步骤如下：a. 输入MOVE命令或点击工具栏上的移动图标。

b. 选择要移动的对象，可以使用鼠标点击或者选择对象的一部分。

c. 指定基点，即用于确定移动对象位置的参考点，可以是对象的任意点。

d. 指定目标点，即希望将移动对象移动到的位置。

e. 按下回车键完成命令。

3. 多个对象的复制和移动在CAD中，我们可以使用窗口选择、多次选择或者使用过滤器选择多个对象进行复制或移动。

只需在步骤b中选择多个对象即可。

4. 复制和移动的偏移距离有时候，我们需要将对象复制或移动到另一个位置，但是需要一定的偏移距离。

在CAD中，我们可以使用相对坐标或者绝对坐标来指定偏移距离。

相对坐标是相对于基点的位置，使用“@”符号来表示，例如“@2,2”表示在基点的右上角偏移2个单位的距离。

绝对坐标是相对于绘图坐标原点的位置，使用x和y坐标值来表示，例如“10,10”表示在坐标原点的右上角偏移10个单位的距离。

5. 对象的正向与反向复制和移动CAD软件中，我们可以通过指定正向或反向来控制对象的复制和移动方向。

例如，当我们复制或移动一个对象时，希望将其复制或移动到基点的正方向，我们可以输入“F”来指定正向；而输入“B”则表示反向。

CAD入门必记的15个命令，只要熟悉这15个命令几乎就可以走遍天下为什么要记这15个命令：因为会CAD操作的人很多，你要与众不同，你需要更快的操作才可以比别人强，用键盘看起来很酷，作一个牛X的人需要熟练的键盘操作。

只会用鼠标在屏幕上点，不能说会CAD，刚入门必记这15个命令。

我们知道CAD功能非常强大，操作也可以非常的灵活，要画一个图形，操作方式多种多样，比如画一个正方形：方法一：用线的命令 +相对坐标，组成一个正方形方法二：选择矩形命令 +相对坐标生成一个正方形方法三：画两条垂直的线然后用偏移组成一个正方形方法四：画一条线，用阵列（环形阵列）生成一个正方形方法五：画两条垂直的线，用复制命令分别复制两条线，生成一个正方形方法六：画两条相交的线，复制两条线，基准点取交点，输入相对坐标，剪切掉多余的线，形成一个正方形。

在绘制CAD图纸的时候，为了提升绘制CAD图纸的效率，通常会使用快捷键来绘制，所以要熟悉CAD的快捷命令，才能在绘图时提高效率，但是CAD得命令很多，我们很难全部记牢，特别是初学者，看到那么多的快捷键命令，一下子又记不住，然后就会产生抵触的心理，感觉还不如在面板上点击命令按钮，其实我们没必要全部快捷命令都记住，只是熟悉常用的命令就可以了，逐步的再去学习记忆其他的命令；其实只要熟悉这15个命令几乎就可以走遍天下了！其他的命令可以用按钮或者菜单里找，这15个命令一定要用键盘输入！才能提高绘图的效率，具体是那些快捷键命令呢，我们看一看，特别是初学者一定要先记住这15个快捷命令：1、线命令line，快捷命令L操作方式：输入L→空格→屏幕上点第一点→点第二点点第三点空格完毕，当然你也可以无休止的画下去；2、复制命令copy，快捷命令CO操作方式：输入CO→空格→选择物体→空格→选择基准点→选择要复制到什么地方→空格结束（CAD2004如果要连续复制，可在选择基准点之前按一个M然后再选择基准点，就可以连续复制了，CAD2004以后的版本都直接可以连续复制）如果要复制这个物体距离1000mm，那么这样操作“CO→空格→选择物体→空格→选择基准点→输入相对坐标→空格（如果是水平或者竖直方向，那么按F8打开正交，用移动鼠标给个方向，然后输入1000然后空格）3、移动命令MOVE，快捷命令M;操作方式：和复制一样4、旋转命令ROTATE，快捷命令RO操作方式：输入RO→空格→选择物体→空格→选择基准点→选择要旋转到什么角度（或输入旋转的角度）→空格结束4、圆命令CIRCLE，快捷命令C操作方式输入 C 空格点一点输入直径空格或者拉鼠标，点左键确定5、偏移命令OFFSET，快捷命令 O操作方式：输入O 空格输入偏移的距离空格（或者在屏幕上指定距离用两点的方式）选择要偏移的物体在要偏移的方向上点鼠标6、格式刷命令MATCHPROP，快捷命令 MA操作方式输入MA 空格选择基准物体选择要刷的物体8、阵列命令：array快捷命令 AR操作方式输入AR 空格出现对话框假如你向生成一个3行4列的图形，那么行里写3列里写4 下边的“偏移距离和方向“里按你自己的需要填写9、延长命令：EXTEND 快捷命令 EX操作方式输入EX 空格选择想延长到那儿，空格选择被延长的线提示：线的前边有有可能相交的线或物体小技巧：输入EX 空格空格点被延长的物体可直接延长到最近的一个物体，继续点该线，可以继续延长到下个物体。

100个CAD的小技巧，教你如何变成设计院大神展开全文1．打开旧图遇到异常错误而中断退出怎么办？新建一个图形文件，把旧图以图块形式插入即可。

2．样板文件的作用？（1）样板图形存储图形的所有设置，还可能包含预定义的图层、标注样式和视图。

样板图形通过文件扩展名【.dwt】区别于其他图形文件。

它们通常保存在template目录中。

（2）如果根据现有的样板文件创建新图形，则新图形中的修改不会影响样板文件。

可以使用随程序提供的一个样板文件，也可以创建自定义样板文件。

3．打开dwg文件时，系统弹出【AutoCAD消息】对话框提示【图形文件无效】，告诉用户文件不能打开怎么办？这种情况下可以先退出打开操作，然后打开【文件】菜单，选【图形实用工具︱修复】命令，或者在命令行直接用键盘输入【recover】，接着在【选择文件】对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。

4．从备份文件中恢复图形首先要使文件显示其扩展名（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，把【隐藏已知文件类型的扩展名】前面的钩去掉）；其次要显示所有文件（打开我的电脑，【工具】选项卡，文件夹选项，【查看】选项卡，【隐藏文件和文件夹】选择列表，选【显示隐藏的文件、文件夹和驱动器】）；再次找到备份文件（它的位置可以在AutoCAD【工具】菜单，选项，【文件】选项卡，【临时图形文件位置】查到），将其重命名为【.DWG】格式；最后用打开其他CAD 文件的方法将其打开即可。

5． AutoCAD中的工具栏不见了怎么办？选择【工具】菜单，选项，【配置】选项卡，【重置】按钮；也可用命令MENULOAD，然后点击浏览，选择ACAD.MNC加载即可。

6．如何关闭CAD中的*BAK文件？（1）选择【工具】菜单，选项，选【打开和保存】选项卡，再在对话框中将【每次保存时均创建备份副本】前的对钩去掉。

（2）也可以用命令ISAVEBAK,将ISAVEBAK 的系统变量修改为0，系统变量为 1 时，每次保存都会创建【*BAK】备份文件。

CAD 操作技巧1. 执行编辑命令，提示选择目标时，用矩形框方式选择，从左向右拖动光标，为"窗口Windows"方式，如果从右向左拖动光标，则为"交叉 Cross"方式，左选与右选的区别是左选必须全部框住才算选中，而右选只要框中图元一小部分就可选中图元。

2. 相对坐标输入点时，在正交状态时，一般输入为：@ x，0或@0，y (例如输入相对坐标“@100，0”表示下一点相对上一点X方向增加100，又如输入相对坐标“@0，50”表示下一点相对上一点Y方向增加50)，以上两种情况下，可以直接输入100或50即可实现相同的目的，从而节省输入时间。

3. 在AutoCAD中有时有交叉点标记在鼠标点击处产生，用BLIPMODE命令，在提示行下输入OFF可消除它。

4. 有的用户使用AutoCAD时会发现命令中的对话框会变成提示行，如打印命令，控制它的是系统变量CMDDIA，关掉它就行了。

5. 椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。

6. CMDECHO变量决定了命令行回显是否产生，其在程序执行中应设为0。

7. DIMSCALE决定了尺寸标注的比例，其值为整数，缺省为1，在图形有了一定比例缩放时应最好将其改成为缩放比例。

8. CAD的较高版本中提供了形位公差标注，但圆度及同轴度中的圆不够圆，其实，AutoCAD中常见符号定义都在AutoCAD安装目录下SUPPORT子义了圆形的形状，圆的弧度竟为127°，但不太好改正之（如改为90°更不好看）。

9. 空心汉字字形如使用AutoCAD R14-CAD2006中的BONUS功能（一定要完全安装AutoCAD，或自定义安装时选了它），有一个TXTEXP命令，可将文本炸为空心汉字10. AutoCAD 的中有一个ARCTEXT命令，可实现弧形文本输出，使用方法为先选圆弧，再输入文本内容，按OK。
