R K C温控器使用说明书一，型号说明：CD101CD401CD501CD701①②③④⑤*⑥⑦—⑧⑨CD901F；PID动作及自动演算（逆动作）D；PID动作及自动演算（正动作）W；加热/冷却PID动作及自动演算（水冷）*1A；加热/冷却PID动作及自动演算（风冷）*1②输入类型；M；继电器接点输出T；闸流控制管输出V；电压脉冲输出8；电流输出（DC4—20mA）7；电流输出（DC0—10mA）U;闸流控制管驱动用触发器输出（移相方式）G；闸流控制管驱动用触发器输出（过零方式）⑤第二控制输出（OUT2）（制冷侧）无记号；当控制是F或DM；继电器接点输出T；闸流控制管输出V；电压脉冲输出8；电流输出（DC4—20mA）⑥第一报警（ALM1）⑦第二报警（ALM2）N；未设报警K；附待机上限偏差报警A；上限偏差报警L；附待机下限偏差报警B；下限偏差报警P；加热器断线报警（CTL—6）*3C；上、下限偏差报警S；加热器断线报警（CTL—12）*3D；范围内报警R；控制环断线报警*4E；附待机上限偏差报警V；上限设定值报警F；附待机下限偏差报警W；下限设定值报警G；附待机上、下限偏差报警H；上限输入值报警J；下限输入值报警⑧通信功能N；无通信功能5；RS—485（双线系统）⑨防水/防尘功能N；无防水、防尘功能1；有无防水、防尘功能*1W或A型无自主校正功能*2第二报警（ALM2）；选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中二， 操作（SET ）（SET ）﹡﹡ （SET ）﹡﹡﹡﹡可选运行/停止功能，按住﹤R/S 键1秒可在任意时间选此功能。
﹡﹡按住2秒以上。
*1型和输入范围。
例如；热电偶K 型输入，0，400 ℃。
①输入类型代码，输入的简化显示，显示温度单位输入类型代号 ②显示输入范围。
通信请见通信指导手册！三，详细功能；！按键操作注意！即使变更显示数值，也不能被登录，必须按SET 键登录新值，超过60秒不操作按键，将从目前状态返回PV/SV 显示模式。
RKC使用￥说明书仲克飞RKC使用说明书感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。
$本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。

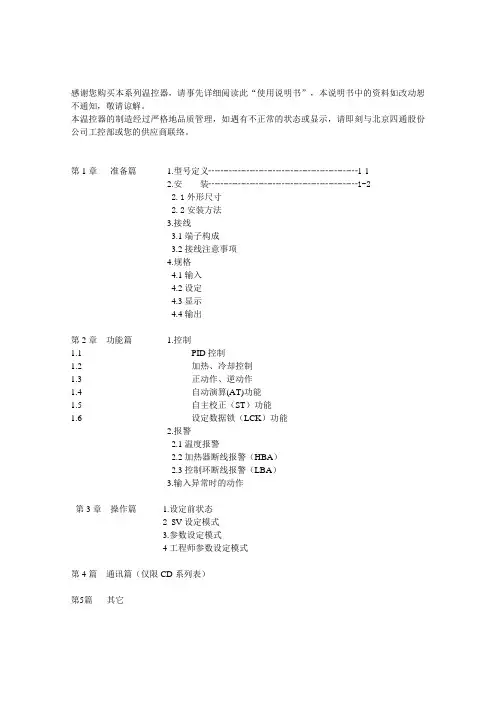

第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-2外形尺寸安装方法3.接线端子构成接线注意事项|4.规格输入设定显示输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4`1.5自动演算(AT)功能1.6自主校正（ST）功能1.7设定数据锁（LCK）功能2.报警温度报警加热器断线报警（HBA）控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态/2 SV设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.(2.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）|W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时—M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警·G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能：*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一3.安装外形尺寸#安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。
感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。
本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。

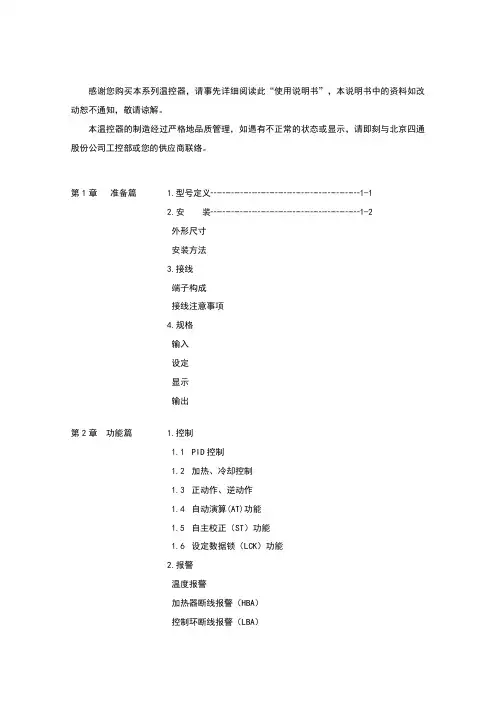

第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-2外形尺寸安装方法3.接线端子构成接线注意事项4.规格输入设定显示输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警温度报警加热器断线报警（HBA）控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 SV设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH □ 01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出 8：电流输出（DC4~20mA）V：电压脉冲输出 G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出 T：闸流控制管输出V：电压脉冲输出 8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警 J：下限输入值报警A：上限偏差报警 K：附待机上限输入值报警B：下限偏差报警 L：附待机下限输入值报警C：上、下限偏差报警 P：加热器断线报警（CTL-6）*3 D：范围内报警 S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警 R：控制环断线报警*4F：附待机下限偏差报警 V：上限设定值报警G；附待机上下限偏差报警 W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装外形尺寸安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。

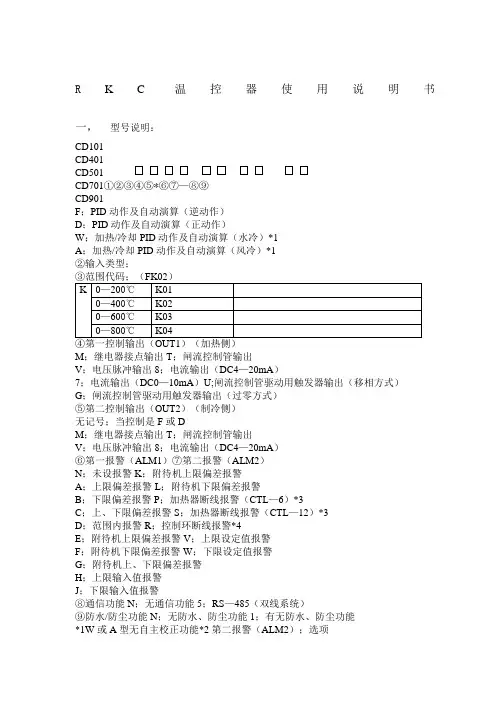

RKC 温控器使用说明书一，型号说明：CD101CD401CD501CD701①②③④⑤*⑥⑦—⑧⑨CD901F； PID 动作及自动演算（逆动作）D； PID 动作及自动演算（正动作）W；加热 /冷却 PID 动作及自动演算（水冷） *1A ；加热 /冷却 PID 动作及自动演算（风冷） *1②输入类型；③范围代码；（ FK02 ）0— 200℃K01K 0— 400℃K020— 600℃K030— 800℃K04④第一控制输出（ OUT1 ）（加热侧）M ；继电器接点输出T ；闸流控制管输出V ；电压脉冲输出8；电流输出（ DC4 — 20mA ）7；电流输出（ DC0 —10mA ）U; 闸流控制管驱动用触发器输出（移相方式）G；闸流控制管驱动用触发器输出（过零方式）⑤第二控制输出（ OUT2 ）（制冷侧）无记号；当控制是 F 或 DM ；继电器接点输出T ；闸流控制管输出V ；电压脉冲输出8；电流输出（ DC4 — 20mA ）⑥第一报警（ ALM1 ）⑦第二报警（ ALM2 ）N；未设报警K；附待机上限偏差报警A ；上限偏差报警L；附待机下限偏差报警B；下限偏差报警P；加热器断线报警（CTL — 6） *3C；上、下限偏差报警S；加热器断线报警（CTL — 12） *3D；范围内报警R；控制环断线报警 *4E；附待机上限偏差报警V ；上限设定值报警F；附待机下限偏差报警W ；下限设定值报警G；附待机上、下限偏差报警H；上限输入值报警J；下限输入值报警⑧通信功能N；无通信功能5； RS—485（双线系统）⑨防水 /防尘功能N；无防水、防尘功能1；有无防水、防尘功能*1 W 或 A 型无自主校正功能*2 第二报警（ ALM2 ）；选项*3 不能被定为第一报警（ALM1 ）*4 控制环断线报警只能在第一报警和第二报警中二，操作开启电源输入类型显示﹡ 1输入范围显示PV/SV 显示模﹡式（标准显示）（ SET）SV 设定模式参数设定模式（ SET）﹡﹡（ SET）通信设定模式﹡﹡﹡﹡可选运行 /停止功能，按住﹤R/S 键 1 秒可在任意时间选此功能。
感谢您购买本系列温控器，请事先详细阅读此“使用说明书"，本说明书中的资料如改动恕不通知，敬请谅解。
本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。
第1章准备篇1。
型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1—12。
安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22。
1外形尺寸2.2安装方法3.接线3.1端子构成3。
2接线注意事项4.规格4。
1输入4.2设定4。
3显示4.4输出第2章功能篇1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算（AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2。
报警2.1温度报警2。
2加热器断线报警（HBA）2。
3控制环断线报警（LBA）3.输入异常时的动作第3章操作篇1.设定前状态2SV设定模式3。
参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表) 其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH□01/02□□□—□□＊□□-□□①①②③④⑤⑥⑦⑧⑨⑩②规格尺寸详见第1篇2.1节③控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）＊1A:加热/冷却PID动作及自动演算（风冷)＊1④输入类型：见输入范围表⑤范围代码：见输入范围表⑥第一控制输出（OUT1）（加热侧)M：继电器接点输出8：电流输出（DC4～20mA）V:电压脉冲输出G:闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出(OUT2）（制冷侧）＊2无记号:当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8:电流输出（DC4~20mA)⑦第一报警（ALM1），⑧第二报警(ALM2）＊2N;未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL—6）*3D：范围内报警S：加热器断线报警（CTL—12）*3E：附待机上限偏差报警R:控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H:上限输入值报警⑨通信功能（仅限CD系列）N:无通信功能5：RS—485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能＊2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警(ALM1)＊4控制环断线报警只能在第一报警和第二报警中选择其一2.安装2.1外形尺寸2.2安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。
o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。
·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。
·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。
·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。
·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。
RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。
RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。
主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。
RKC使用说明书仲克飞RKC使用说明书感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。
本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。
第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-2外形尺寸安装方法3.接线端子构成接线注意事项4.规格输入设定显示输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警温度报警加热器断线报警（HBA）控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 SV设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH □ 01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出 8：电流输出（DC4~20mA）V：电压脉冲输出 G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出 T：闸流控制管输出V：电压脉冲输出 8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警 J：下限输入值报警A：上限偏差报警 K：附待机上限输入值报警B：下限偏差报警 L：附待机下限输入值报警C：上、下限偏差报警 P：加热器断线报警（CTL-6）*3 D：范围内报警 S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警 R：控制环断线报警*4F：附待机下限偏差报警 V：上限设定值报警G；附待机上下限偏差报警 W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装外形尺寸安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。
感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。
本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。
第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22.1外形尺寸2.2安装方法3.接线3.1端子构成3.2接线注意事项4.规格4.1输入4.2设定4.3显示4.4输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警2.1温度报警2.2加热器断线报警（HBA）2.3控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 S V设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇2.1节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装2.1外形尺寸2.2安装方法⑪按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。
o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。
·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。
·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。
·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。
·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。
RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。
RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。
主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。
o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。
·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。
·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。
·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。
·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。
RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。
RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。
主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。
感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。
本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。
第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22.1外形尺寸2.2安装方法3.接线3.1端子构成3.2接线注意事项4.规格4.1输入4.2设定4.3显示4.4输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警2.1温度报警2.2加热器断线报警（HBA）2.3控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 S V设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇2.1节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装2.1外形尺寸2.2安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。
RKC温控仪说明书感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。
本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。
第1章准备篇1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22.1外形尺寸2.2安装方法3.接线3.1端子构成3.2接线注意事项4.规格4.1输入4.2设定4.3显示4.4输出第2章功能篇1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警2.1温度报警2.2加热器断线报警（HBA）2.3控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 S V设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇2.1节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装2.1外形尺寸2.2安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。
感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。
本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。
第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-22.1外形尺寸2.2安装方法3.接线3.1端子构成3.2接线注意事项4.规格4.1输入4.2设定4.3显示4.4输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警2.1温度报警2.2加热器断线报警（HBA）2.3控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 S V设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇2.1节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装2.1外形尺寸2.2安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。
o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。
·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。
·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。
·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。
·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。
RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。
RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。
主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。
o RKC温控器CD-901 主要结构及功能：·自主校正功能 ·加热/制冷控制 ·外型、接线与RKC一致·大屏LED显示 ·温度报警 ·操作、性能与RKC相同o RKC温控器使用警告·接线警告：- 如果仪器失效或发生错误，可引起系统故障，安装外部保护电路以防止类事故；- 为防止仪器损坏或失效，选用适当的保险丝保护电源线及输入/输出线以防强电源冲击。
·电源供给：- 为防止仪器损坏或失效，用额定电夺供电；- 为防止仪器损坏或失效，所有接线工作完成后方可供电。
·禁止在易燃气体附近使用：- 为防火、防爆或仪器损坏，禁止在有易燃、易爆气体，排方蒸气的场所中使用。
·严禁触及仪器内部：-- 为防止触电或燃烧，严禁触及仪器内部。
只有本厂服务工程师可以检查内部线路或更换部件，仪器内部有高电压、高温部件，非常危险！·严禁改动仪器：- 为防止事故或仪器失效，不禁改动仪器。
·保养：- 为防止触电，仪器报废或失效，只有本厂服务工程师可以更换部件；- 为保证仪器持续且安全使用，应定期保养，仪器内某些部件可能随使用时间的延长而损坏。
RKC温控器操作注意·断电后方可清洁仪器；·清除显示器上的污渍请用软布或棉纸；·显示器易被划伤，禁止使用硬物体操作面板按键，否则会损坏或划伤按键。
RKC温控器概述CH、CD系列智能温度控制器是采用专用微处理的多功能调节仪表，它采用开关电源和表面贴装技术(SMT)，因而仪表精致小巧，性能可靠。
特有的自诊断功能，自整定功能和智能控制功能，使操作者可能通过简单的操作而获得良好的效果。
主要特点：热电偶、热电阻、模拟量等多种信号自由输入，量程自由设置；软件调零满度，冷端单独测温，放大器自稳零，显示精度优于0.5%FS；模糊理论结合传统PID方法，控制快速平稳，先进的整定方案；输出可选：断电器触点、逻辑电平、可控硅单相或三相过零或移相触发肪冲或移发脉冲、模拟量。
RKC使用说明书仲克飞RKC使用说明书感谢您购买本系列温控器，请事先详细阅读此“使用说明书”，本说明书中的资料如改动恕不通知，敬请谅解。
本温控器的制造经过严格地品质管理，如遇有不正常的状态或显示，请即刻与北京四通股份公司工控部或您的供应商联络。
第1章准备篇 1.型号定义┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-12.安装┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄┄1-2外形尺寸安装方法3.接线端子构成接线注意事项4.规格输入设定显示输出第2章功能篇 1.控制1.1PID控制1.2加热、冷却控制1.3正动作、逆动作1.4自动演算(AT)功能1.5自主校正（ST）功能1.6设定数据锁（LCK）功能2.报警温度报警加热器断线报警（HBA）控制环断线报警（LBA）3.输入异常时的动作第3章操作篇 1.设定前状态2 SV设定模式3.参数设定模式4工程师参数设定模式第4篇通讯篇（仅限CD系列表）第5篇其它第1篇准备篇1.型号定义请参照下列代码表确认产品是否与您指定的型号一致。
CD/CH □01/02□□□-□□*□□-□□①②③④⑤⑥⑦⑧⑨⑩①规格尺寸详见第1篇节②控制类型F：PID动作及自动演算（逆动作）D：PID动作及自动演算（正动作）W：加热/冷却PID动作及自动演算（水冷）*1A：加热/冷却PID动作及自动演算（风冷）*1③输入类型：见输入范围表④范围代码：见输入范围表⑤第一控制输出（OUT1）（加热侧）M：继电器接点输出8：电流输出（DC4~20mA）V：电压脉冲输出G：闸流控制管驱动用触发器输出T：闸流控制管输出⑥第二控制输出（OUT2）（制冷侧）*2无记号：当控制动作是F或D时M：继电器接点输出T：闸流控制管输出V：电压脉冲输出8：电流输出（DC4~20mA）⑦第一报警（ALM1），⑧第二报警（ALM2）*2N；未设报警J：下限输入值报警A：上限偏差报警K：附待机上限输入值报警B：下限偏差报警L：附待机下限输入值报警C：上、下限偏差报警P：加热器断线报警（CTL-6）*3 D：范围内报警S：加热器断线报警（CTL-12）*3 E：附待机上限偏差报警R：控制环断线报警*4F：附待机下限偏差报警V：上限设定值报警G；附待机上下限偏差报警W：下限设定值报警H：上限输入值报警⑨通信功能（仅限CD系列）N：无通信功能5：RS-485（双线系统）⑩防水/防尘功能N：无防水/防尘功能1：有防水/防尘功能注：*1W或A型无自主校正功能*2第二控制输出（OUT2）﹑第二报警（ALM2）为选项*3不能被定为第一报警（ALM1）*4控制环断线报警只能在第一报警和第二报警中选择其一2.安装外形尺寸安装方法⑴按照盘面开孔尺寸在盘面上打出用来安装仪器的矩形孔。
⑵将仪器嵌入盘面开孔内。
⑶在仪器安装槽内插入安装支架。
⑷推紧安装支架，使仪器和盘面结合牢固（图1）。
⑸使用螺钉同样能将仪器定在盘面上（图2），将安装支架插入仪器再用两个螺钉将仪器固定于盘面。
旋紧螺钉时，当螺钉接触盘面后，只可再紧一圈。
请用附带螺钉。
⑹注意事项：a.仪器安装于以下环境（IEC1010）过压等级Ⅱ污染程度2b.安装时避免以下情况·环境温度低于0℃(32°F)或高于50℃(122°F)。
·环境湿度小于45%或大于85%RH。
·环境温度的急剧变化可能引起结露。
·腐蚀性、易燃气体。
·直接震动或冲击主体结构。
·水、油、化学品、烟雾或蒸汽污染。
·过多的灰尘、盐份或金属粉末。
·过多的杂讯干扰、静电、磁场或噪音。
·空调的直吹。
·室内使用，勿置于阳光直射下。
·热辐射积累之处。
3.接线端子构成接线注意事项⑴热电偶输入，应使用对应的补偿导线。
⑵热电阻输入，应使用低电阻且无差别的3根导线。
⑶输入信号线应远离仪器电源线，动力电源线和负荷线以避免产生杂讯干扰。
⑷仪器电源线通常不致被动力电源线干扰。
仪器被外部杂讯干扰时，必须使用杂讯滤波器。
·缩短电源线的捻合绞距，距离越短越有助于减小杂讯。
·在仪表盘上安装杂讯滤波器并接地，并减小杂讯滤波器输出与仪器电源端子的接线距离。
·不要在滤波器输出端安装保险以及开关，这样会降低滤波器效果。
⑸接线应该符合每个国家的国标，电源线应使用600V聚氯乙稀绝缘线（J1SC3307）。
⑹电源开启后对继电器输出的仪表需5-6秒的准备时间，如作外部的连结回路等信号使用时，请并用(延迟继电器)。
⑺本系列仪器无电源开关和保险丝，如需可加装。
建议保险丝规格：额定电压250V额定电流1A保险丝型号：延时保险⑻当为电流输入时，必须在输入端子间接入250Ω（±%±10ppm，或更大）的电阻，由客户自己解决。
⑼不要过分旋紧端子螺钉。
请使用合适的端子螺丝接线片（螺丝型号M3×6建议力矩[]）。
4.规格输入种类：a)热电偶：K，J，R，S，B，E，T，N，U，L，PLⅡ，W5Re/W26Re；b)热电阻：Pt100，JPt100；c)电压：0-5V，1-5V；d)电流：0-20mA，4-20mA。
外部电阻的影响：约μV/Ω（热电偶输入）[依热电偶种类换算之]输入导线电阻的影响：读数的约%/Ω（测温电阻体输入）采样周期：秒输入断线时的动作：a)热电偶输入：上升刻度或下降刻度b)测温电阻体输入：上升刻度输入短路时的动作：欠刻度（测温电阻体输入）设定设定值（SV）：与输入范围同样加热侧比例带（P）：1-全距或全距但℃（℉）分辨率时为℃（℉）以内冷却侧比例带（Pc）:加热侧比例带（P）之1-1000%积分时间（I）：1-3600秒微分时间（D）：1-3600秒限制积分动作生效范围（ARW）：加热侧比例带（P）的1-100%加热侧比例周期（T）：1-100秒冷却侧比例周期（t）：1-100秒不感带（DB）：-10-+10℃（℉）或–+℃（℉）输出控制输出：继电器接点输出250V AC 3A（带负载）电压脉冲输出0-12V DC（负载阻抗600Ω以上）电流输出4-20mA DC （负载阻抗600Ω以下）闸流控制管输出(环境温度40℃或更低)闸流管驱动用触发器输出过零触发（100A以下）负载电压100V AC 200V AC使用负载阻性负载报警输出：继电器接点输出250V AC 1A（带负载）第2章功能篇1.控制1.1PID控制PID控制是依设定P（比例带）、I（积分时间）、D（微分时间）的各定数，获得稳定控制结果的控制方式。
加热、冷却控制加热、冷却控制是以1台温控器即可进行加热控制与冷却控制。
例如，在挤出机的机筒部温度控制时需要冷却控制则为有效。
100%0%OL DBOL：重叠DB：不感带正动作、逆动作正动作：随着测定值（PV）的增加，操作输出值（MV）随之增加的动作。
正动作一般用于冷却控制。
逆动作：随着测定值（PV）的增加，操作输出值（MV）反而减少的动作。
逆动作一般用于加热控制。
自动演算（AT）功能自动演算功能自动测量、计算、设定最佳的PID及LBA常数。
此功能在开启时，升温过程中以及实施稳定控制过程中起作用。
（1）启动AT条件当下列条件都被满足时启动AT功能·启动AT功能前除PID及LBA外的所有参数设定完毕。
·确认未选LCK功能。
（2）搁置AT条件出现下列情况时，AT功能被搁置。
·当改变SV值时·当PV偏差值改变时·当运行/停止状态处于停止时·当PV值异常时（测值发生波动）·当电源开启时·当开启AT功能约9小时未结束时·发生20ms以上的停电时注意：·当自动演算搁置条件成立时，AT功能立即停止并转为PID控制。
PID常数维持AT启动时的数值，此外，如AT完成后也转至PID控制。
·如果控制系统内不慎发生摆动时，不宜用AT功能，此种情况，应设定与被控物相符合的数值。
自主校正（ST）功能ST功能可以自动计算和校正PID参数，保障仪器自身连续观察控制反应，因此，即使在AT功能运行后，所控制的目标的特性差异也可以通过它而获得好的反映。
（1）启动ST要求满足下列所有情况时启动ST功能：·实行PID控制时（P≠0 I≠0 D≠0及ARW≠0）·AT功能不能使用时·运行/停止处于运行状态·PV值必须在输入范围内·ST功能被选时（2）ST功能停止要求下列情况之一，ST功能设定为停止位：·当PV超出输入范围（当仪器超过上限或下限）·当ST功能设定为OFF时·当AT功能使用时*1·当运行/停止功能处于STOP状态*2·当关闭电源时*1如果AT功能在使用，ST功能设定为停止位，在AT功能停止后，ST功能重新启动。
*2如果操作状态由RUN至STOP，ST功能设定为STOP状态；如果操作状态由STOP至RUN，ST功能会重新启动。
注意：当控制动作为加热/制冷PID动作，ST功能将不起作用。
ST功能动作时，PID及ARW设定值不能改变，但可被监视。
设定数据锁（LCK）功能设定数据锁功能用于防止对某些不常被设定的参数进行误操作。
有8级禁锁状态，参数可被每级状态禁锁，参数上锁后不能被设定或改变但可监视。
2.报警温度报警（偏差/输入值报警）温度报警是测定值（PV）或偏差值到达警报设定值时，使警报指示灯（红）发亮，成为警报状态的功能。
（1）偏差警报的种类偏差[测定值（PV）- 设定值（SV）]到达警报设定值时，警报指示灯发亮。
因此，随着设定值（SV）的变更，警报设定值亦随之移动。
A. 上限偏差报警（图1）偏差[测定值（PV）- 设定值（SV）]在警报设定值以上时指示灯发亮，成为警报状态。
B．下限偏差报警（图2）偏差[测定值（PV）- 设定值（SV）]在警报设定值以下时指示灯发亮，成为警报状态.PV）灯测量值（PV）测量值（PV）（图2）灯C．上下偏差报警偏差的绝对值|测定值（PV）-设定值（SV）|在警报设定值以上及以下时，警报指示灯发亮，成为警报状态。
PVD. 范围内报警偏差的绝对值|测定值（PV）-设定值（SV）|在警报设定值以内时警报指示灯发亮，成为警报状态。
测定值（PV）PV）（2）输入值警报的种类测定值（PV）到达警报设定值时警报随即动作。
A．上限输入值警报B．下限输入值警报）熄灯（3）警报的动作间隙测定值（PV）在警报设定值附近时因输入的波动等关系，警报的继电器接点常发生反复ON、OFF，设定警报的动作间隙，即可防止继电器接点的反复ON、OFF。
A．上限警报（偏差·输入值）时灯B．下限警报（偏差·输入值）时熄灯C．上下限警报（偏差·输入值）时熄灯D．范围内警报时PV）值值（4）警报的待机动作待机动作乃、投入电源时、测定值（PV）虽在警报状态亦不予理会，直到测定值（PV）离开警报状态一次为止，使警报功能成为无效之动作。
