电工最全常见计算公式展开全文一、计算所有关于电流,电压,电阻,功率的计算公式:1、串联电路电流和电压有以下几个规律:(如:R1,R2串联)①电流:I=I1=I2(串联电路中各处的电流相等);②电压:U=U1 U2(总电压等于各处电压之和);③电阻:R=R1 R2(总电阻等于各电阻之和)如果n个阻值相同的电阻串联,则有R总=nR;2、并联电路电流和电压有以下几个规律:(如:R1,R2并联)①电流:I=I1 I2(干路电流等于各支路电流之和)②电压:U=U1=U2(干路电压等于各支路电压)③电阻:总电阻的倒数等于各并联电阻的倒数和或如果n个阻值相同的电阻并联,则有R总= R注意:并联电路的总电阻比任何一个支路电阻都小。
电功计算公式:W=UIt(式中单位W→焦(J);U→伏(V);I→安(A);t→秒)。
3、利用W=UIt计算电功时注意:①式中的W、U、I和t是在同一段电路;②计算时单位要统一;③已知任意的三个量都可以求出第四个量。
4、计算电功还可用以下公式:W=I2Rt ;W=Pt;W=UQ(Q是电量);【电学部分】1、电流强度:I=Q电量/t2、电阻:R=ρL/S3、欧姆定律:I=U/R4、焦耳定律:①电压=电流*电阻即U=RI②电阻=电压/电流即R=U/I③功率=电流*电压即P=IU电能=电功率*时间即W=Pt【符号的意义及其单位】U:电压,V;R:电阻,Ω;I:电流,A;P:功率,W ;W:电能,J ;t:时间,S ;⑴Q=I2Rt普适公式)⑵Q=UIt=Pt=UQ电量=U2t/R (纯电阻公式)5、串联电路:⑴I=I1=I2⑵U=U1+U2⑶R=R1+R2⑷U1/U2=R1/R2 (分压公式)⑸P1/P2=R1/R26、并联电路:⑴I=I1+I2⑵U=U1=U2⑶1/R=1/R1+ 1/R2 [ R=R1R2/(R1+R2)]⑷I1/I2=R2/R1(分流公式)⑸P1/P2=R2/R17、定值电阻:⑴I1/I2=U1/U2⑵P1/P2=I12/I22⑶P1/P2=U12/U228、电功:⑴W=UIt=Pt=UQ (普适公式)⑵W=I^2Rt=U^2t/R (纯电阻公式)9、电功率:⑴P=W/t=UI (普适公式)⑵P=I2^R=U^2/R (纯电阻公式)二、电工计算口诀:(一)简便估算导线载流量十下五,百上二,二五三五四三界,七零九五两倍半,温度八九折,铜材升级算。
初中电学公式归纳与简析初中物理电学公式繁多,且各种物理规律在串并联两种电路中有时完全不同,使得学生极易将各种公式混淆,为了使学生对整个电学公式有一个完整的了解,形成一个完整清晰的知识网络,现将初中串、并联中的物理规律以及电学公式以两个表格的形式归纳总结如下:二、电学中各物理量求解公式表(二)1、对于电功、电功率、电热三个物理量,它们无论是在串联电路还是并联电路中,都是总量等于各部分之和。
同学们在解答这类题时应灵活选取公式进行计算.如以计算电路中的总功率为例,既可以根据P=P1+P2,也可以跟据P=UI进行计算,其它几个物理量的求解也与之类似。
2、用欧姆定律I= 错误!求电路中的电流,此公式是由实验得出,是电学中最基本的公式,但此公式只适合于纯电阻电路(所谓纯电阻电路即电路中电能全部转化为热能的电路)。
3、电功率求解公式P = Wt与P=UI这两个公式为电学中计算电功率时普遍适用最基本的两个公式,第一个为电功率的定义式,也常常作为用电能表和钟表测记家用电器电功率的公式。
第二个公式是实验室用伏安法小灯泡功率的原理,也是计算用电器电功率的最基本公式.4、虽然表中公式繁多,但电学基本公式只有4个,即:I= 错误!、P = 错误!、P = UI、Q = I2Rt 。
其他公式都是导出公式,同学们可以在掌握这4个公式的基础上进行推导练习,很快就会熟悉并掌握。
5、应熟练掌握的几个比较重要的导出公式。
具体公式:在表中分别是如下八个公式:I = 错误! 、U = IR 、R = 错误!、R = 错误! 、P = 错误! 、P = I2R 、W = Pt 、Q = I2Rt这八个公式在电学解题中使用的频率也较高,要求学生能熟练掌握.初中物理电学详细知识点一电荷电荷也叫电,是物质的一种属性.1.①电荷只有正、负两种。
与丝绸摩擦过的玻璃棒所带电荷相同的电荷叫正电荷;而与毛皮摩擦过的橡胶棒所带电荷相同的电荷叫负电荷。
②同种电荷互相排斥,异种电荷互相吸引。
第2节电功率一、电功率【符号:P 】1、定义:电流所做的功与做功时间的比值。
数值上等于电流在单位时间内所做的功。
2、物理意义:表示电流做功快慢的物理量。
灯泡的亮度取决于灯泡的实际功率大小。
[实际功率越大越亮!]3、电功率计算公式:R I RU UI t W P 22====P=UI (适用于所有电路)对于纯电阻电路可推导出:RI R U UI t W P 22====R I R U UI t W P 22===整体为:RI RU UI t W P 22====[1]、串联电路中常用公式:P=I 2R2121R R P P =(串联电路中:用电器的电功率与电阻成正比)[2]、并联电路中常用公式:RI RU UI t W P 22====R I R U UI t W P 22===1221R R P P =(并联电路中:用电器的电功率与电阻成反比)[3]、无论用电器串联或并联。
计算总功率常用公式P=P 1+P 24、单位:国际单位瓦特(W )常用单位:千瓦(kw )5、一些家用电器的电功率。
用电器的电功率天河一号巨型计算机4.04×106W液晶电视机约100W家用空调约1000W排风扇约20W吸尘器约800W手电筒约0.5W电吹风机约500W计算器约0.5mW台式计算机约200W电子表约0.01mW二、“千瓦时”的来历由W=Pt可知:1、当功率P和时间t的单位分别为“瓦(W)”和“秒(s)”时,功(W)的单位为“焦(J)”;2、当功率P和时间t的单位分别为“千瓦(KW)”和“小时(h)”时,功(W)的单位为“千瓦时(kW·h)”;[1kW·h=3.6×106J]【1度=1千瓦时】推算过程:W=Pt=1kW·h=1kW×1h=1000W×3600s=3.6×106J三、额定电压U额、额定功率U额1.几个概念2.用电器所消耗的功率与用电器两端电压的关系:[1]、当U实>U额时,P实>P额长期使用影响用电器寿命(灯发光强烈)有时会损坏用电器;[2]、当U实=U额时,P实=P额用电器正常工作(灯正常发光);[3]、当U实<U额时,P实<P额用电器不能正常工作(灯光暗淡)。

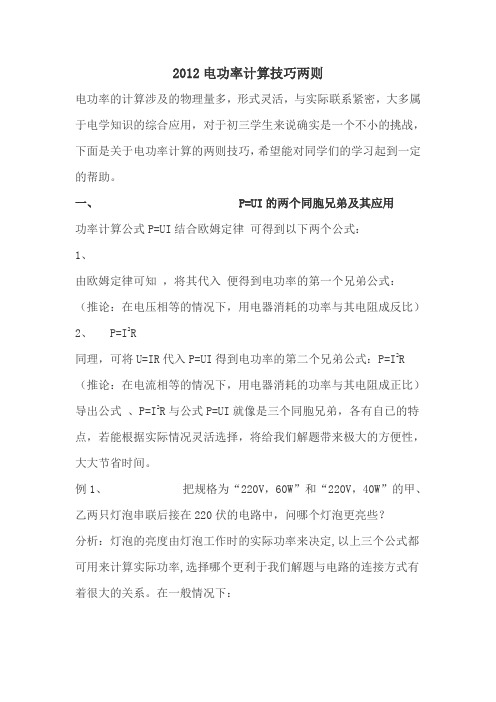

2012电功率计算技巧两则电功率的计算涉及的物理量多,形式灵活,与实际联系紧密,大多属于电学知识的综合应用,对于初三学生来说确实是一个不小的挑战,下面是关于电功率计算的两则技巧,希望能对同学们的学习起到一定的帮助。
一、 P=UI的两个同胞兄弟及其应用功率计算公式P=UI结合欧姆定律可得到以下两个公式:1、由欧姆定律可知,将其代入便得到电功率的第一个兄弟公式:(推论:在电压相等的情况下,用电器消耗的功率与其电阻成反比)2、 P=I2R同理,可将U=IR代入P=UI得到电功率的第二个兄弟公式:P=I2R (推论:在电流相等的情况下,用电器消耗的功率与其电阻成正比)导出公式、P=I2R与公式P=UI就像是三个同胞兄弟,各有自已的特点,若能根据实际情况灵活选择,将给我们解题带来极大的方便性,大大节省时间。
例1、把规格为“220V,60W”和“220V,40W”的甲、乙两只灯泡串联后接在220伏的电路中,问哪个灯泡更亮些?分析:灯泡的亮度由灯泡工作时的实际功率来决定,以上三个公式都可用来计算实际功率,选择哪个更利于我们解题与电路的连接方式有着很大的关系。
在一般情况下:⑴.串联电路中,由于电流处处相等,所以用P=I2R分析比较各用电器的功率较为方便;⑵.并联电路中,由于各并联电路两端的电压相等,所以用分析比较各用电器的功率较为方便.本题选择公式进行分析很快就可以得知,两只灯泡的实际功率与电阻成正比(串联电路中,流过两灯泡电流相等),上面的问题就转化为比较甲、乙两只灯泡的电阻大小关系了。
由的变式可知,在两只灯泡额定电压相等的情况下,额定功率大者电阻值R小,所以,所以乙灯泡会更亮。
二、实际功率与额定功率的联系纽带——电阻额定功率与实际功率是两个不同的概念,在实际生活中,用电器工作时的电压往往不是额定电压,实际的电流强度、电功率也就不再与其对应的额定值相符,但唯有电阻,由于它只由用电器本身性质决定,在不考虑温度影响的情况下,可以认为是恒定不变的,这也是我们在解决这类问题时建立等式的依据!例2 有一只白炽灯泡,标有“PZ220—100”字样,当它接在110伏的电路上时,实际消耗的电功率多大?分析:对于本题,同学们很容易选择电流作为额定功率和实际功率的联系点,先通过额定功率和额定电压计算出额定电流 = = ,之后再用这一额定电流与实际电压相乘得到实际功率 =110 =50 。
一、串联电路把用电器各元件逐个顺次连接起来,接入电路就组成了串联电路。
我们常见的装饰用的“满天星”小彩灯,常常就是串联的。
串联电路有以下一些特点:⑴电路连接特点:串联的整个电路是一个回路,各用电器依次相连,没有“分支点”。
⑵用电器工作特点:各用电器相互影响,电路中一个用电器不工作,其余的用电器就无法工作。
⑶开关控制特点:串联电路中的开关控制整个电路,开关位置变了,对电路的控制作用没有影响。
即串联电路中开关的控制作用与其在电路中的位置无关。
二、并联电路把用电器各元件并列连接在电路的两点间,就组成了并联电路。
家庭中的电灯、电风扇、电冰箱、电视机等用电器都是并联在电路中的。
并联电路有以下特点:⑴电路连接特点:并联电路由干路和若干条支路组成,有“分支点”。
每条支路各自和干路形成回路,有几条支路,就有几个回路。
⑵用电器工作特点:并联电路中,一条支路中的用电器若不工作,其他支路的用电器仍能工作。
⑶开关控制特点:并联电路中,干路开关的作用与支路开关的作用不同。
干路开关起着总开关的作用,控制整个电路。
而支路开关只控制它所在的那条支路。
三、识别串联电路与并联电路的方法⑴路径法:从电源的正极出发,沿开关、用电器等元件“走”回电源负极的路径中,若只有一条通路即为串联电路,如果有两条或两条以上的路径即为并联电路。
⑵拆除法:若拆除一个用电器,另一用电器也不工作,说明这两个用电器是串联的;如果另一用电器仍然工作,说明这两个用电器是并联的。
⑶支点法:只要电路中没有出现分支点的,用电器肯定是串联的。
若出现分支点,用电器可能是串联,也可能是并联的。
这还要用上面的两个方法进一步加以判别。
例如:在图1中,只闭合开关S1时,电流通过灯L1、L2、L3,它们是串联的。
当S1、S2闭合时,电流只通过灯L3。
当S1、S3闭合时,电流只通过灯L1。
当S1、S2、S3都闭合时,电流通过灯L1、L2、L3,它们是并联的。
看,通过开关的通断,也能够改变电路的连接情况。
教学辅导教案知识梳理一、电荷(1)定义:物体之间的摩擦会使一个物体上的电子转移到另一个物体上,得到电子的物体就带负电,另一个失去电子的物体就带等量的正电。
(2)电荷分为正电荷、负电荷。
规定:用丝绸摩擦过的玻璃棒所带的电荷称为正电荷,用毛皮摩擦过的橡胶棒所带的电荷称为负电荷。
(3)电荷间的相互作用规律:同种电荷相互排斥,异种电荷相互吸引。
注意:带电物体可以吸引轻小的不带电物体。
二、电路(1)串并联电路特点电路串联电路并联电路电流 I = I 1= I 2 I = I 1 + I 2 电压 U=U 1+U 2U=U 1=U 2电阻R 总=R 1+R 21/R 总=1/R 1+1/R 2串联的电阻越多,总电阻越大;几个电阻,串联时总电阻最大。
并联的电阻越多,总电阻越小,并联总电阻比最小的那个电阻还要小;几个电阻,并联时总电阻最小。
分压原理:U 1/U 2=R 1/R 2 (串联电路,电阻越大,分到的电压越大)分流原理:I 1/I 2=R 2/R 1(并联电路,电阻越大的支路,分到的电流越小)无论串联还是并联,当其它电阻不变,若其中某一个电阻变大时,则总电阻都变大;若其中某一个电阻变小时,则总电阻都变小。
学生姓名年 级九年级学科名称科学课 题中考电路复习教学目标(2)电流与电压1、电流(1)形成:电荷的定向运动形成电流。
(2)方向:科学上把正电荷的移动方向规定为电流的方向。
在电路中,电流从电源的正极流出,负极流入。
(3)单位:安培,简称安,符号是A。
(4)电流测量-----电流表连接时:选择适当量程,电流表串联在电路中,使电流从电流表的“+”接线柱流进,从“-”接线柱流出。
不知道大小时:在不能预先估计被测电流大小的情况下,应先拿电路的另一个线头迅速试触电流表最大量程的接线柱,如果指针偏转太小,再使用较小的量程。
读数时:在电流表上读数注意:“先看接线柱,再看指针。
”2、电压(1)概念:电压使电子定向移动形成电流,电压由电源提供。
1
串并联电路中电功电功率的计算与小结
【基础练习】
1. 在图1所示电路中,电源电压为12伏,R 1=10欧,通过R 1的电
流强度I 1=0.2安,求:(1)电压表V 的读数U 1;(2)R 2两端的电压U 2;(3)R 2的阻值;(4)通电10秒钟,电流通过R 1做的功W 1。
2. 在图2所示电路中,R 1=20欧,通过R 1的电流强度I 1为0.3安培,电
流表A 的读数为0.5安,求:(1)R 1两端的电压U 1;(2)通过R 2的电流强度I 2;(3)R 2的阻值;(4)电流通过R 1的电功率P 1。
3. 在图3所示的电路中,电阻R 1的阻值为10欧。
电键K 断开时,
电流表A 的示数为0.6安;电键K 闭合时,电流表A 的示数为1安。
求:(1)电源电压U 。
(2)电阻R 2。
(3)通电10秒钟,电流通过R 2所做的功W 2。
【变式训练】
4. 在图4所示电路中,R 2=20欧,电流表A 1的读数为0.2安培,电
流表A 的读数为0.5安,求:(1)电源电压U ;(2)R 1的阻值;(3)通电10秒钟,电流通过R 1做的功W 1。
5. 在图5所示的电路中,电源电压为6伏且不变,滑动变阻器R 2
上标有“50Ω 2A ”字样。
闭合电键S ,移动滑片P 到某位置时,电压表、电流表的示数分别为2伏和0.2安。
求:(1)滑动变阻器R 2接入电路的阻值。
(2)电阻R 1的阻值。
(3)电流表的示数为0.1安,滑动变阻器R 2的电功率P 2'。
(4)当滑动变阻器滑片P 移至最左端,电流表A 的示数。
图
1
图
2
图
3
图
4
图5
2
【变式迁移】
6. 在图6所示电路中,电源电压为12伏,电压表V 的读数为4伏,
R 1=10欧,求:(1) 电流表A 的读数I 1;(2)R 2的阻值;(3)通电20秒钟,电流通过R 2做的功W 2。
7. 在图7所示的电路中,电源电压保持不变,滑动变阻器R 2上标有
“20Ω 2A ”字样。
闭合电键后,当滑动变阻器的滑片P 在中点位置时,电流表A 1的示数为1.1安,电流表A 2的示数为0.6安。
求:(1)电源电压。
(2)电阻R 1的阻值。
(3)当滑动变阻器滑片P 移至最右端,电流通过R 2的电功率P 2。
8. 在图8所示的电路中,滑动变阻器R 2上标有“50Ω 2A ”字样。
闭合电键后,当滑动变阻器的滑片P 在某位置时,电压表V 的示数为12伏,电流表A 1的示数为0.6安,电流表A 2的示数为1.1安。
求:(1)电阻R 2的阻值。
(2)滑动变阻器连入电路的阻值。
(3)滑动变阻器R 1工作时消耗的最小功率。
【巩固练习】
9. 图9所示的电路中,电源电压为6伏不变,滑动变阻器R 2标有“20
Ω 2A ”字样。
闭合电键S 后,电流表A 示数为0.2安。
电压表V 的示数为2伏。
求:(1)电阻R 1的阻值。
(2)电流表A 的最大示数。
(3)电阻R 1消耗的最小功率。
10. 如图10所示的电路中,电源电压保持不变,滑动变阻器R 1上标有
“100Ω 1A ”字样。
电阻R 2的阻值为20欧。
闭合电键K 后,电流表A 1的示数为0.5安,电流表A 2的示数为0.3安。
求: (1)电源电压。
(2)滑动变阻器连入电路的阻值。
(3)滑动变阻器R 1消耗的最小功率。
图
6
图
7
图
8
图
9
图10。
