建筑电气设计基础

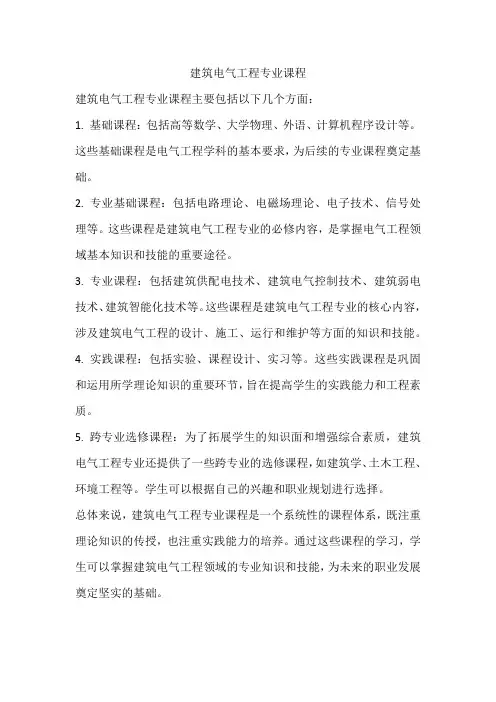

建筑电气工程专业课程
建筑电气工程专业课程主要包括以下几个方面：
1. 基础课程：包括高等数学、大学物理、外语、计算机程序设计等。

这些基础课程是电气工程学科的基本要求，为后续的专业课程奠定基础。

2. 专业基础课程：包括电路理论、电磁场理论、电子技术、信号处理等。

这些课程是建筑电气工程专业的必修内容，是掌握电气工程领域基本知识和技能的重要途径。

3. 专业课程：包括建筑供配电技术、建筑电气控制技术、建筑弱电技术、建筑智能化技术等。

这些课程是建筑电气工程专业的核心内容，涉及建筑电气工程的设计、施工、运行和维护等方面的知识和技能。

4. 实践课程：包括实验、课程设计、实习等。

这些实践课程是巩固和运用所学理论知识的重要环节，旨在提高学生的实践能力和工程素质。

5. 跨专业选修课程：为了拓展学生的知识面和增强综合素质，建筑电气工程专业还提供了一些跨专业的选修课程，如建筑学、土木工程、环境工程等。

学生可以根据自己的兴趣和职业规划进行选择。

总体来说，建筑电气工程专业课程是一个系统性的课程体系，既注重理论知识的传授，也注重实践能力的培养。

通过这些课程的学习，学生可以掌握建筑电气工程领域的专业知识和技能，为未来的职业发展奠定坚实的基础。

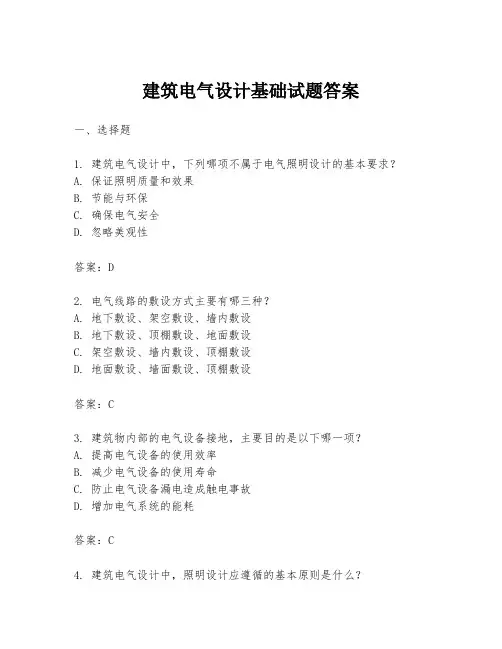

建筑电气设计基础试题答案一、选择题1. 建筑电气设计中，下列哪项不属于电气照明设计的基本要求？A. 保证照明质量和效果B. 节能与环保C. 确保电气安全D. 忽略美观性答案：D2. 电气线路的敷设方式主要有哪三种？A. 地下敷设、架空敷设、墙内敷设B. 地下敷设、顶棚敷设、地面敷设C. 架空敷设、墙内敷设、顶棚敷设D. 地面敷设、墙面敷设、顶棚敷设答案：C3. 建筑物内部的电气设备接地，主要目的是以下哪一项？A. 提高电气设备的使用效率B. 减少电气设备的使用寿命C. 防止电气设备漏电造成触电事故D. 增加电气系统的能耗答案：C4. 建筑电气设计中，照明设计应遵循的基本原则是什么？A. 仅考虑照明强度B. 仅考虑照明均匀性C. 仅考虑照明节能性D. 综合考虑照明效果、节能、安全和美观答案：D5. 建筑电气设计中，下列哪种电缆不适用于潮湿环境？A. 聚氯乙烯绝缘电缆B. 交联聚乙烯绝缘电缆C. 橡胶绝缘电缆D. 尼龙护套电缆答案：A二、判断题1. 建筑电气设计中的照明设计只需考虑照明的亮度，无需考虑照明的均匀性和舒适性。

(错)2. 电气线路的敷设应根据建筑物的结构特点、使用功能和安全要求来确定。

(对)3. 为了节约成本，建筑物内部的电气设备可以不进行接地处理。

(错)4. 建筑电气设计中的节能措施只包括使用节能型照明设备。

(错)5. 在潮湿环境下，应优先选择防水性能好的电缆进行敷设。

(对)三、简答题1. 请简述建筑电气设计的基本任务和主要内容。

答：建筑电气设计的基本任务是确保建筑物内部电气系统的安全、可靠、经济和美观。

主要内容包括电气照明设计、电力配电设计、电气设备选择与布置、防雷接地设计、电气安全设计等。

2. 说明电气线路敷设方式的选择应考虑哪些因素。

答：电气线路敷设方式的选择应考虑以下因素：建筑物的结构类型和使用功能、环境条件（如湿度、温度、化学腐蚀等）、安全要求、经济性、维护方便性以及美观要求等。

如何快速掌握建筑电气设计建筑电气是一个复杂而广泛的领域，涉及到建筑物的照明、电力供应、消防系统、安全系统等多个方面。

对于初学者来说，要快速掌握建筑电气设计并不容易。

下面，我们将介绍一些方法，帮助您快速掌握建筑电气设计。

1. 学习基础知识要想掌握建筑电气设计，首先需要掌握一些基础知识。

建议您先学习电路、电力系统基础知识，并了解不同种类的电器设备。

如果您没有电气工程背景，可以通过在线教育课程、书籍或学习班来学习这些知识。

2. 了解相关法规和标准了解相关法规和标准是一个成功的建筑电气设计师必备的能力。

建议您熟悉国家相关法规及标准，例如国家电气规范、城市规划、建筑法规等。

掌握这些知识的同时，要关注最新的更新和修改，以避免时间差异和错误的问题。

3. 实践经验建筑电气设计需要许多实践经验。

您可以尝试参加一些实践课程或实习来深入研究电路设计、安全和保护系统的设置。

实践经验可以加强工作技能，提高执业水平。

4. 使用专业软件和工具建筑电气设计使用的软件和工具常常是复杂而专业的。

熟练掌握和使用这些工具可以提高工作效率和精度。

例如，AutoCAD和Revit是两个经常使用的建筑设计软件，电器安全和保护系统的计算紧密配套在Electrical Calculation软件中，创建3D桥梁和模拟分析模型可以使用Bridge Designer等专业软件。

5. 学习团队合作技能建筑电气设计经常需要和其他团队成员交流，例如建筑师、土建工程师、机械工程师等。

因此，您还需要学习团队合作技能，包括表达能力、管理技能和协调能力等。

6. 获得证书获得相关的证书可以增加您的信任度和职业发展。

例如，在美国，Professional Engineer证书是一项非常重要的职业资格，符合要求的人将被授予PE资格。

总之，通过学习基础知识、了解相关法规和标准、实践经验、使用专业软件和工具、学习团队合作技能以及获得相关证书，您可以更快地掌握建筑电气设计技能，成为一名出色的建筑电气设计师。

建筑物电气设计技术规程一、前言建筑物电气设计是现代建筑中必不可少的一环，是保证建筑物正常运转的关键之一。

本文将从建筑物电气设计的基础知识、设计流程、设计要求等多个方面进行详细阐述，力求为建筑电气设计工作提供一份全面的技术规程。

二、基础知识1.电气系统组成建筑物电气系统包括配电系统、照明系统、弱电系统等。

其中配电系统包括高压进线、变压器、低压配电柜、电缆等，主要负责建筑物的电力供应；照明系统包括室内照明、外部照明等，主要负责建筑物的照明；弱电系统包括通信、监控、安防等，主要负责建筑物的信息传输和安全保障。

2.电气系统的特点建筑物电气系统具有负荷多、用电变化大、电气设备分布广等特点。

因此，在设计中需要考虑电力负荷的合理分配、电气设备的布局和安装、电缆的敷设等多个因素。

3.电气系统的安全性建筑物电气系统的安全性是设计中最重要的一点。

设计时需要考虑电气设备的防雷、防火、防潮等安全防护措施，以保障人身和财产的安全。

三、设计流程1.需求分析在进行电气设计前，需要对建筑物的用电需求进行分析，包括电力负荷、照明需求、弱电系统需求等。

根据需求分析结果，确定电气系统的组成和规模。

2.方案设计根据需求分析结果，进行电气系统的方案设计，包括电气设备的选择、电气系统的布置、电缆敷设方案等。

在设计中需要考虑电气设备的安全性、可靠性和经济性。

3.施工图设计在方案设计完成后，需要进行施工图设计。

施工图设计包括电气系统的平面图、立面图、电缆敷设图等。

在设计中需要考虑施工的可行性和方便性。

4.施工监理在电气系统施工期间，需要进行施工监理，包括对电气设备的选型、铺设、接线等进行监督和检查。

在监理中需要确保施工符合设计要求，并保证施工质量。

四、设计要求1.电气系统的安全性在电气设计中，安全性是最重要的一点。

电气设备的选型要符合国家标准，并进行严格的安全检测。

在电气设备的布置和安装中，需要考虑防雷、防火、防潮等因素，并采取相应的安全措施。

第一章 建筑电气供配电系统 第一节 低压配电系统 1.1 负荷计算：依据建筑用途与规模， 确定所需用电设备容量。

建筑内通用设备包括照明、空调、电梯、水泵等，设备容量配置依据建筑的规模；另外依据建筑的用途— 可由甲方提供。

对于民用住宅设计，家用电器设备容量按6 kw/户确定，各地区标准不同，可参见表。

几个计算公式：有功计算负荷：Pjs=KxPe ；js ：计算的缩写,Pe 是设备容量，kx 需用系数 无功计算负荷: Qjs = Pjstg φ； 视在计算负荷:22js Q +=P S 或φCOS P S js js =；计算电流： I js =S js /3e U ； 式中P js —有功计算负荷； Q js ——无功计算负荷； S js ——视在计算负荷； Kx ——需要系数；Pe ——用电建筑物的总容量（kW)；φcos ——功率因数；φtg ——φcos 相应的正切值； Ue ——电压额定值(kV)； Ijs ——计算电流值（A)。

12个插座，每个300w,Pe=12X0.3kw=3.6kw.Pjs=kxXPe=3.6X1kw=3.6kwφCOS P S js js ==3.6/0.85=4.23KVA,I js =S js /3e U =4.23X1000/3X380=6.44A在负荷计算中，需要系数的选取要依据建筑的用途和建筑的规模，表1-2〜表1-4给出了民用建筑设计常用需要系数的选取。

1.2 低压开关设备的选择经过负荷计算出计算电流Ijs 后，根据计算电流值选择配电开关设备和导线截面。

低压断路器的选择，应满足两个条件:1) 低压断路器的额定电压应不小于线路的额定电压；2) 低压断路器的额定电流应大于1.2~2倍计算电流，小于导线的载流值。

典型断路器型号含义如下：产品型号 TIB1-63C25的含义：TIB1是TCL 的断路器型号是单极性的，TIB1L （断开插座）是双极性的，最大允许额定电流63A ，脱扣电流25A ，是C 曲线微型断路，用于保护普通负载和配电线缆，具体选择什么曲线的请大家参考——。

建筑设计电气基础知识点建筑设计过程中，电气工程是一个重要的组成部分，它涉及到供电系统、线路布置、安全用电和照明等方面。

在本文中，将介绍一些建筑设计电气方面的基础知识。

1. 供电系统供电系统是建筑物正常运转所必需的基础设施之一。

通常使用的供电系统包括市电供电系统和备用发电机组供电系统。

市电供电系统通过电源变压器将高压电转换为建筑物需要的低压电。

备用发电机组供电系统主要用于紧急情况下的电力保障，如停电时的应急用电。

2. 线路布置在建筑物的电气设计中，线路的布置是至关重要的。

电气线路主要包括配电线路和照明线路。

配电线路用于将市电供电系统或备用发电机组供电系统的电力输送到建筑物各个用电设备。

照明线路则是为了满足建筑物内外照明的需求，通常包括室内照明和室外照明两部分。

3. 安全用电安全用电是建筑电气设计中不可忽视的一部分。

为了保证人员的安全，应合理设置接地系统和漏电保护器。

接地系统用于将电气设备的金属外壳与地面连接，形成一条安全漏电回路，以便将漏电电流及时导入地下，避免触电事故的发生。

漏电保护器可以监测漏电情况，一旦出现漏电现象，就会迅速切断电源，确保使用者的安全。

4. 照明设计照明设计是建筑设计中的一项重要内容，它不仅仅是为了提供光源，更应注重照明效果和能源节约。

在建筑物的照明设计中，可以采用光线的天然采光和人工照明的结合方式，通过合理设置窗户、天窗和灯具，达到舒适明亮的照明效果。

此外，还可以采用节能照明设备，如LED灯具，以降低能耗并延长使用寿命。

5. 防雷设计建筑物的防雷设计是电气工程中至关重要的一环。

建筑物通常会安装避雷针以及接闪器等装置，用来引导雷电放电，并将其安全地导入地下，以防止雷击导致的电器设备损坏和人身安全事故。

6. 烟雾报警系统烟雾报警系统在建筑设计中也扮演着重要的角色。

它可以及时检测到建筑物内烟雾浓度的变化，并通过声光报警装置发出警示，以便及时疏散人员，避免火灾的发生和蔓延。

7. 安全电源设计在一些对电力供应要求较高的场所，如医院、实验室等，安全电源设计是必不可少的。

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

建筑电工基础理论建筑电工是在建筑物内或者周围进行电气工作的专业技术人员。

建筑电工需要掌握一些基础理论知识，才能更好地进行电气工作。

本文将介绍建筑电工的基础理论。

电压、电流和电功率我们所熟知的电力公式是P = U * I，即功率等于电压乘以电流。

这个公式告诉我们电能的消耗是通过电流流过电器元件时产生的，因为电压会导致电子流动。

其中，电压是电子在电路中流动时所受到的力的强度，单位是伏特（V）；电流是指电子在电路中所流动的数量，单位是安培（A）；电功率指的是同一时间内单位时间内传递的能量，单位是瓦特（W）。

电器元件建筑电工需要熟悉各种不同类型的电器元件，例如电阻、电容和电感。

电阻可以阻碍电流的流动，从而使电流的大小受到控制；电容可以存储电荷，从而使得电流随时间而变化；电感储存了磁场，形成了电流随时间而变化。

建筑电工还需要了解不同电器元件的特点和工作原理，以便在需要时能够有效地使用它们。

电线和电缆电线和电缆是电力传输的重要载体。

电线是单根的金属导线；电缆是由多根电线或电缆捆绑在一起形成的复合材料。

建筑电工需要了解电线和电缆的分类、规格和标准等诸多方面的知识，以确保安全和可靠的电力传输。

三相电和单相电建筑电工必须熟悉三相电和单相电的基本概念和工作原理。

三相电是指通过三根相互独立的电线传输的交流电，它可以形成旋转磁场，使得机械设备旋转并产生动力；单相电是指通过一条电线和一个中性线传输的交流电，它主要用于一些小功率的家用电器和照明设备。

安全电路安全电路是为了防止发生电气事故而采取的措施，是建筑电工必须掌握的重要知识。

安全电路主要应用于一些对安全要求较高的场所，如医院、学校、商场等。

建筑电工需要了解安全电路的种类、设备和计算方法，确保在电气工作中的安全性。

建筑电工基础理论包括电压、电流和电功率等基本概念，电器元件、电线和电缆，三相电和单相电，以及安全电路等内容。

建筑电工需要掌握这些基础理论知识，以便更好地进行电气工作。

建筑电气识图基础知识，初学者必备建筑电气从广义来讲是以建筑为平台，以电气技术为平台手段，在有限空间内，为创造人性化生活环境的一门应用学科。

从狭义来讲就是在建筑中，利用现代先进的科学理论及电气技术（含电力技术，信息技术以及智能化技术等），创造一个人性化生活环境的电气系统，统称范围建筑电气。

电气设计平面图主要用来表示电源进户装置、照明配电箱、灯具、插座、开关等电气设备的数量、型号规格、安装位置、安装高度，表示照明线路的敷设位置、敷设方式、敷设路径、导线的型号规格等。

（1）电气施工图的识读设计说明：设计说明是一套图纸的灵魂，起到了总纲挈领的作用，通过设计说明，可以参透一个设计的设计思想。

（设计说明）系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

（系统图）平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

是表示装置、器具、线路具体平面位置的图纸。

（平面图）（2）常用的图形、符号及解析（强电图例-1）（强电图例-2）（强电图例-3）（弱电图例-1）（弱电图例-2）（弱电图例-3）（弱电图例-4）（3）电线电缆的敷设方式（4）照明灯具的安装（5）电缆、电线和母线的认识电缆分类：•电力电缆：用于传输电能如：YJV•控制电缆：用于传输控制电流；常用控制电缆：KVV KVLV•通信电缆：用于传输信号和数据①电话电缆：HYY HYV②同轴射频电缆：STV-75-4电线/缆型号字母含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

B－平型（扁形）。

S－双绞型。

F－耐高温P－编织屏蔽Y—预制型、一般省略，或聚烯烃护套母线：主要用于高低压配电所①TMY：硬铜母线②LMY：硬铝母线（6）设备、导线标注方式（标注-1）（标注-2）（标注-3）。

建筑电气毕业设计(论文)题目：某公司大楼建筑电气系统设计一、引言在建筑电气系统设计中，应充分考虑安全、有效、节能的原则。

在本次设计中，我们将以某公司大楼为对象，对其建筑电气系统进行设计和分析。

本文将分为以下几部分：建筑物基础设施概述、室内电气系统设计、照明系统设计、弱电系统设计、供配电系统设计等。

二、建筑物基础设施概述某公司大楼建筑面积为15000平方米，共有8层，建筑高度为32米。

建筑物用途为商务办公，主要包含办公室、会议室、休息室、洽谈室等。

建筑电气系统主要包括室内电气系统、照明系统、弱电系统和供配电系统。

三、室内电气系统设计1、用电负荷计算按照建筑面积15000平方米、每平方米2瓦的标准，可计算出建筑物总负荷为30000瓦。

根据建筑物用途和设备功率特点，确定各楼层用电负荷占总负荷比例，计算出各楼层用电负荷。

2、配电线路设计首先，根据用电负荷计算出需要的总电量，然后按照电压要求设计出供配电线路。

建议采用三相四线制，能够满足全部负荷的供电需求，并且可以有效避免安装多个单相电源造成的多余成本。

选择电缆的最佳截面积，避免线路过载，造成损耗或危险。

四、照明系统设计1、照明灯光选型照明方案应根据工作场所的不同要求采用合适的灯具。

对于办公室、会议室和休息室，应使用色温为4000-5000K的LED灯。

对于特殊区域，如电梯间、楼梯间和走廊，应使用照度较低的照明设备。

针对商务区域，应选用不同光线型号的灯光来强调不同兴趣点并获得视觉冲击效果。

2、照明设计框架我们设计了一款基于LED技术的消耗性照明系统，旨在提供高效照明。

在此基础上，考虑到照明需求的多样性和寿命预期的长期考虑，在此基础上实现了可持续的节约方案。

建议采用PIR感应器或控制开关等节能环保设备，优化节能效果。

五、弱电系统设计弱电系统是指除了电力和照明以外的一切电子设备和通信线路。

我们将为每个房间和通道提供高速互联网接入点和电话线路。

针对应用场景，我们还将配备视频监控、门禁系统、空调控制系统和大型演讲设备，提高效率。

建筑电气设计基础接地做法Company number：【0089WT-8898YT-W8CCB-BUUT-202108】1 筏板或箱形基础为利于保证施工图质量和便于全国同行间进行交流，《民用建筑工程电气施工图设计深度图样》04DX003为国内民用建筑工程建筑电气施工图的编制提供了示范画法，第13、41页和第68页对利用此种类型基础内钢筋网作接地体作了示范性设计说明。

13页接地体施工设计说明：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。

41页接地体作法：接地极为基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网。

第68页接地体作法:利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环行，并将主轴线上的基础梁及结构地板上下两层主筋相互焊接成网作接地体。

以上三种接地体作法都对该类型基础体具体利用基础中哪些钢筋，如何连接作了明确具体的说明。

其共同点是利用了基础内上下两层钢筋中的两根主筋，即使基础中单根主筋直径达不到10mm，两根主筋通长及相互焊接既满足了《建筑物防雷设计规范》GB50057-94第条第四款或条第一款要求，又提高了连接的可靠性。

其作法应该成为建筑电气设计人员进行接地体设计效仿的样板，不应弃之不顾。

设计中具体利用的钢筋基础名称应与该工程结构设计相统一，以方便施工。

2 独立基础对于独立基础，则应根据具体情况区别对待。

这种情况取决于柱网间距，当柱网间距在6m以内时，基础底部一般为3～4 的方形或矩形独立基础或承台，两基础之间只有2～3m，为起到均压作用和方便金属管线的连接，用40＊4的镀锌扁钢将独立基础内钢筋焊接连通，并施行总等电位联结。

有时，即使柱网间距较大，如建筑的首层地面中附设有许多金属管线，仍可利用基础作为接地装置，将金属管线路与基础内钢筋连接成一体，也可起到均压作用。

如利用钢筋混凝土独立基础的轻钢结构建筑物，其接地体作法在现行设计中，一般是将基础钢筋作为自然接地体，用40*4的镀锌扁钢将其连通，并施行总等电位联结。

1 筏板或箱形基础? ?? ?为利于保证施工图质量和便于全国同行间进行交流，《民用建筑工程电气施工图设计深度图样》04DX003为国内民用建筑工程建筑电气施工图的编制提供了示范画法，第13、41页和第68页对利用此种类型基础内钢筋网作接地体作了示范性设计说明。

13页接地体施工设计说明：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。

41页接地体作法：接地极为基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网。

第68页接地体作法:利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环行，并将主轴线上的基础梁及结构地板上下两层主筋相互焊接成网作接地体。

以上三种接地体作法都对该类型基础体具体利用基础中哪些钢筋，如何连接作了明确具体的说明。

其共同点是利用了基础内上下两层钢筋中的两根主筋，即使基础中单根主筋直径达不到10mm，两根主筋通长及相互焊接既满足了《建筑物防雷设计规范》GB50057-94第条第四款或条第一款要求，又提高了连接的可靠性。

其作法应该成为建筑电气设计人员进行接地体设计效仿的样板，不应弃之不顾。

设计中具体利用的钢筋基础名称应与该工程结构设计相统一，以方便施工。

2 独立基础? ?? ?对于独立基础，则应根据具体情况区别对待。

这种情况取决于柱网间距，当柱网间距在6m以内时，基础底部一般为3～4 的方形或矩形独立基础或承台，两基础之间只有2～3m，为起到均压作用和方便金属管线的连接，用40＊4的镀锌扁钢将独立基础内钢筋焊接连通，并施行总等电位联结。

有时，即使柱网间距较大，如建筑的首层地面中附设有许多金属管线，仍可利用基础作为接地装置，将金属管线路与基础内钢筋连接成一体，也可起到均压作用。

如利用钢筋混凝土独立基础的轻钢结构建筑物，其接地体作法在现行设计中，一般是将基础钢筋作为自然接地体，用40*4的镀锌扁钢将其连通，并施行总等电位联结。

这样处理，接地电阻很小，一般容易达到设计要求。

1 筏板或箱形基础为利于保证施工图质量和便于全国同行间进行交流，《民用建筑工程电气施工图设计深度图样》04DX003为国内民用建筑工程建筑电气施工图的编制提供了示范画法，第13、41页和第68页对利用此种类型基础内钢筋网作接地体作了示范性设计说明。

13页接地体施工设计说明：接地极为建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成的基础接地网。

41页接地体作法：接地极为基础底板轴线上的上下两层主筋中的两根通长焊接形成的基础接地网。

第68页接地体作法:利用建筑物基础作接地体，将基础底板上下两层主筋沿建筑物外圈焊接成环行，并将主轴线上的基础梁及结构地板上下两层主筋相互焊接成网作接地体。

以上三种接地体作法都对该类型基础体具体利用基础中哪些钢筋，如何连接作了明确具体的说明。

其共同点是利用了基础内上下两层钢筋中的两根主筋，即使基础中单根主筋直径达不到10mm，两根主筋通长及相互焊接既满足了《建筑物防雷设计规范》GB50057-94第3.3.5条第四款或3.4.3条第一款要求，又提高了连接的可靠性。

其作法应该成为建筑电气设计人员进行接地体设计效仿的样板，不应弃之不顾。

设计中具体利用的钢筋基础名称应与该工程结构设计相统一，以方便施工。

2 独立基础对于独立基础，则应根据具体情况区别对待。

这种情况取决于柱网间距，当柱网间距在6m以内时，基础底部一般为3～4 的方形或矩形独立基础或承台，两基础之间只有2～3m，为起到均压作用和方便金属管线的连接，用40＊4的镀锌扁钢将独立基础内钢筋焊接连通，并施行总等电位联结。

有时，即使柱网间距较大，如建筑的首层地面中附设有许多金属管线，仍可利用基础作为接地装置，将金属管线路与基础内钢筋连接成一体，也可起到均压作用。

如利用钢筋混凝土独立基础的轻钢结构建筑物，其接地体作法在现行设计中，一般是将基础钢筋作为自然接地体，用40*4的镀锌扁钢将其连通，并施行总等电位联结。

这样处理，接地电阻很小，一般容易达到设计要求。

建筑电工基础知识
建筑电工基础知识包括以下内容：
1. 电气安全知识：了解电气事故的危害和防范措施，学习使用防漏电器、绝缘手套等安全装备，以及操作禁忌。

2. 电路基础知识：了解不同的电路元件和电路布线方式，学会进行电路组装、接线和调试。

3. 电器设备知识：熟悉常见的建筑电器设备，了解其工作原理和使用方法，如照明设备、插座、开关等。

4. 电气测量知识：学会使用电流表、电压表、万用表等仪器进行电气测量，掌握测量方法和注意事项。

5. 动力电气知识：了解电动机的工作原理和控制方式，学
会进行电动机的接线和调试。

6. 照明电气知识：了解照明的基本原理和照明设计的要点，学会进行照明设备的安装和调试。

7. 电气维修和故障排除知识：学会进行常见电气设备的维
修和故障排除，熟悉常见故障的判别和修理方法。

以上是建筑电工基础知识的一些内容，建筑电工需要具备
这些基础知识才能进行电气工作。
