高低压开关柜培训资料

最新电力培训课件高低压配电系统培训xx年xx月xx日contents •高低压配电系统概述•高低压配电系统设备及选型•高低压配电系统设计与安装•高低压配电系统运行维护与检修•高低压配电系统的安全与防护目录01高低压配电系统概述高低压配电系统是指将电力能源通过配电设施进行分配，以提供给各种用电设备使用的系统。

定义具有高效、可靠、灵活和环保等特点，同时需要满足电力负荷日益增长的需求。

特点高低压配电系统的定义与特点组成高低压配电系统主要由电源、开关设备、导线、变压器、补偿装置、保护装置等组成。

分类根据电压等级和供电范围的不同，高低压配电系统可分为城市电网、工业电网和农村电网等。

高低压配电系统的组成与分类重要性高低压配电系统是现代电力系统的重要组成部分，对于保障电力能源的供应和满足生产生活用电需求具有重要意义。

应用高低压配电系统广泛应用于各种行业和领域，如工业、商业、农业、交通等，为经济社会的发展提供重要支撑。

高低压配电系统的重要性及应用02高低压配电系统设备及选型高压开关柜用于10kV及以下的高压开关设备，主要有进线柜、出线柜、联络柜等用于升高电压和降低电压，通常由一个或多个变压器组成用于测量和控制电路中的电流和电压，通常与电力变压器一起使用用于限制电流的突变，通常与电力变压器一起使用用于保护电力设备免受雷电和操作过电压的损害高压配电设备及选型电力变压器电抗器避雷器互感器低压配电设备及选型用于0.4kV及以下的低压开关设备，主要有进线柜、出线柜、联络柜等低压开关柜配电盘电缆分支箱补偿电容器柜用于分配电能的设备，包括电源开关、保护装置、测量仪表等用于将电缆分成多个分支，以便向不同负载供电用于补偿电力系统的无功功率，提高功率因数配电变压器及选型配电变压器的类型包括油浸式变压器、干式变压器等配电变压器的容量选择需要考虑负载的大小、性质和分布情况等因素配电变压器的安装位置选择应考虑便于操作、维护和管理，同时应尽量靠近负荷中心1电力电缆及选型23包括交联聚乙烯电缆、聚氯乙烯电缆、橡胶电缆等电力电缆的类型根据负载电流的大小和敷设条件等因素进行选择电力电缆的截面积选择包括直埋敷设、穿管敷设、桥架敷设等，应根据具体情况进行选择电力电缆的敷设方式选择03高低压配电系统设计与安装高压配电系统是电力系统的核心部分，其设计应遵循安全、可靠、高效的原则。

2023-11-11•高低压成套设备基础知识•高低压成套设备的安装与调试•高低压成套设备的维护与检修•高低压成套设备的运行管理•高低压成套设备的安全防护与节能技术目•培训课程安排与学习资源介绍录01高低压成套设备基础知识定义高低压成套设备是指将高低压电气设备及配套元器件组合在金属封闭空间内，具有相对独立功能和一定防护等级的成套设备。

分类高低压成套设备根据用途、结构、功能等可分为多种类型，如高低压开关柜、配电屏、控制屏、电源柜等。

高低压成套设备的定义与分类组成高低压成套设备主要由母线、断路器、互感器、开关、接触器、熔断器等组成。

工作原理通过母线分配电能，由断路器进行电流的接通和切断，互感器进行电流和电压的测量，开关进行电路的通断控制，接触器进行远距离控制，熔断器进行电路保护。

高低压成套设备的组成及工作原理高低压成套设备的主要技术参数和性能指标技术参数主要包括电压等级、电流容量、短路阻抗、绝缘水平等。

性能指标主要包括操作性能、热性能、机械性能、电性能等。

02高低压成套设备的安装与调试高低压成套设备的安装应遵循国家和行业的相关标准、规范和规定，如电气安装规范、安全操作规程等。

高低压成套设备的安装规范和要求安装规范设备安装前，应检查基础是否符合要求，如平整、稳固、无裂纹等，以确保设备安装牢固、稳定。

基础要求高低压成套设备的金属外壳应接地，以确保设备使用过程中的人员安全。

接地要求调试方法根据设备类型和规格，采用相应的调试方法，如使用万用表测试电压、电流，使用示波器测试信号等。

调试流程高低压成套设备的调试应按照规定的流程进行，如先检查设备外观、再测试设备性能、最后进行设备运行试验等。

调试记录调试过程中应做好记录，包括调试时间、人员、设备状态、测试数据等，以便后续查阅和分析。

高低压成套设备的调试流程和方法高低压成套设备安装与调试过程中的注意事项质量保证应保证设备的安装和调试质量，避免出现差错或遗漏，确保设备的正常运行和使用效果。

成套电气高低压开关柜知识培训-V1成套电气高低压开关柜知识培训随着工业的发展和现代化的要求，成套电气高低压开关柜的运用范围也越来越广泛。

它不仅是现代化生产的重要基础设施，更是现代企业能否高效运转的关键之一。

因此，对成套电气高低压开关柜的知识掌握也越来越受到人们的重视。

本篇文章将针对成套电气高低压开关柜的知识进行详细介绍和解析，以帮助广大读者更好地了解和掌握相关知识。

一、成套电气高低压开关柜的组成和作用1. 组成：成套电气高低压开关柜主要由高压柜体、低压柜体、断路器、熔断器、接触器、电压表、电流表、电容器、变压器等元件组成。

2. 作用：成套电气高低压开关柜作为一个综合的电力管理系统，主要用于配电、控制、保护电力系统，保证电力系统的正常运行。

例如，成套电气高低压开关柜能够实现对电力系统的自动投切、过载保护、短路保护等功能。

二、成套电气高低压开关柜的分类1. 按照功能分类：成套电气高低压开关柜按照其功能可以分为配电柜、控制柜和保护柜等。

2. 按照电压分类：成套电气高低压开关柜按照其适用范围和工作电压可以分为高压开关柜、中压开关柜和低压开关柜等。

三、成套电气高低压开关柜的安装与调试1. 安装：在进行成套电气高低压开关柜的安装时，需要进行安全检查和施工前调查，并按照相关规定进行铺设线路和接线，并进行现场试验。

2. 调试：在成套电气高低压开关柜安装完成后需要进行相应的调试，在这个过程中需要对各种元件进行测试，以确保成套电气高低压开关柜工作在正常运行范围内。

四、成套电气高低压开关柜存在的问题及解决方法1. 问题：成套电气高低压开关柜容易出现断路、开关不灵活和保护不完善等问题。

2. 解决方法：要定期对成套电气高低压开关柜进行检查，包括检查元件是否失效、检查接线是否松动、检查保护是否完善等，并及时进行维修和更换元件。

总之，对成套电气高低压开关柜的了解与掌握可以帮助我们更加科学、合理地使用成套电气高低压开关柜，提高企业的电力管理效率，降低电力事故的发生率。

成套电气论坛高低压成套开关柜培训教材(二)官方500人超级QQ 群75973212目录一.XL系列配电箱二.GGD型低压固定式开关柜三.GCS型低压抽出式开关柜四.GCK型低压抽出式开关柜五.MNS型低压抽出式开关柜六.KYN28-12型户内金属铠装抽出式开关柜七.GG-1A(F)-12型固定式高压开关柜八.XGN-12箱型固定式交流金属封闭开关设备九.HXGN口-12型高压环网柜十.XGN15-12模块化六氟化硫环网柜十一.SF6环网柜十二.组合式变电站XL系列配电箱概述本产品采用了国际IEC标准和国家标准设计的新型动力配电箱。

适用于工矿企业、商业、服务业以及民用建筑交流50Hz电压600V以下的配电系统中作为动力或者照明配电之用。

适用条件1、环境温度：周围空气不超过+40°C，最低不低于-10°C，并在24小时内的平均温度不超过+35°C。

2、大气条件：相对湿度在最高温度+40°C不超过50%，温度较低时允许有较高的湿度。

3、没有导电尘埃及可能腐蚀金属和破坏绝缘气体场所。

4、没有剧烈振动和颠簸及垂直安装，要求倾斜度不超过5度。

5、海拔高度不超过2000米。

产品型号及含义:•产品结构特点•本动力箱（柜）系封闭式，外壳一般采用钢板焊接而成，也可用型材组装而成。

箱内左右侧壁上焊有电器安装立柱，刀开关操作手柄装于箱前右侧箱门上，作为切换电源之用。

箱门上可装电压表、电流表、指示灯及操作按钮。

可以开门检修箱内设备。

•箱内设备采用条架式结构安装，安装灵活紧凑，方便维修。

GGD低压固定式成套开关柜•概述：GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强、结构新颖、防护等级高等特点。

可作为低压成套开关设备的更新换代产品使用。

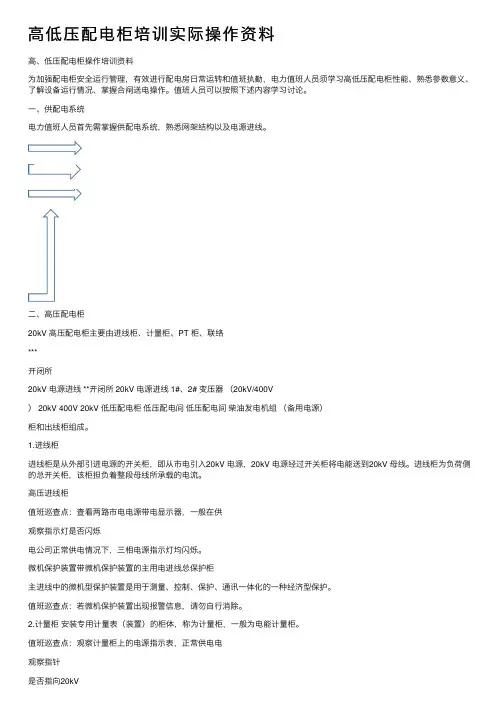

⾼低压配电柜培训实际操作资料⾼、低压配电柜操作培训资料为加强配电柜安全运⾏管理，有效进⾏配电房⽇常运转和值班执勤，电⼒值班⼈员须学习⾼低压配电柜性能、熟悉参数意义、了解设备运⾏情况、掌握合闸送电操作。

值班⼈员可以按照下述内容学习讨论。

⼀、供配电系统电⼒值班⼈员⾸先需掌握供配电系统，熟悉⽹架结构以及电源进线。

⼆、⾼压配电柜20kV ⾼压配电柜主要由进线柜、计量柜、PT 柜、联络***开闭所20kV 电源进线 **开闭所 20kV 电源进线 1#、2# 变压器（20kV/400V） 20kV 400V 20kV 低压配电柜低压配电间低压配电间柴油发电机组（备⽤电源）柜和出线柜组成。

1.进线柜进线柜是从外部引进电源的开关柜，即从市电引⼊20kV 电源，20kV 电源经过开关柜将电能送到20kV 母线。

进线柜为负荷侧的总开关柜，该柜担负着整段母线所承载的电流。

⾼压进线柜值班巡查点：查看两路市电电源带电显⽰器，⼀般在供观察指⽰灯是否闪烁电公司正常供电情况下，三相电源指⽰灯均闪烁。

微机保护装置带微机保护装置的主⽤电进线总保护柜主进线中的微机型保护装置是⽤于测量、控制、保护、通讯⼀体化的⼀种经济型保护。

值班巡查点：若微机保护装置出现报警信息，请勿⾃⾏消除。

2.计量柜安装专⽤计量表（装置）的柜体，称为计量柜，⼀般为电能计量柜。

值班巡查点：观察计量柜上的电源指⽰表，正常供电电观察指针是否指向20kV压为20kV。

3.PT柜PT柜⼜称电压互感器柜，⼀般是直接装设到母线上，以检测母线电压和实现保护功能。

4.出线柜从20kV母线经开关柜送⾄电⼒变压器，这个开关柜就是20kV⾼压开关柜的出线柜之⼀。

在变压器低压侧安装出⼝开关柜，将电能经此开关柜送⾄低压母线，再在低压侧安装若⼲台低压开关柜，将电能送到各⽤电处。

这些低压开关柜都是出线柜。

如果从就近引⼊低压系统，则进线接⼊的低压开关柜同样是进线柜。

从低压母线引出的开关柜，同样是出线柜。

高低压开关柜基础知识培训试题一、填空题（每空 1 分，共65 分）1、高压开关柜按照安全等级分为：、和箱式。

2、高压开关柜的互感器包括：、和。

3、接地开关的选择应考虑：、额定绝缘水平、、额定峰值耐受电流、短路关合电流。

4、高压开关柜的型号一般由字母和数字组成，注明下列字母的含义： K ；X ；J ； Y ； G ； N ； W 。

5 、KYN28-12 高压开关柜中绝缘件有：、、、。

6 、KYN28-12 高压开关柜中静触头和动触头（梅花触头）的咬合距离是多少：。

7 、箱变由：、、组成；箱变内的主要元器件有：、、、、、、、、、、、等。

8 、变压器S11-M400KVA/10/0.4 高压侧电流A, 低压侧电流 A9 、箱变内200kvar 的电容柜共十回路，每回路应选用导线。

10 、二次接线柱的接头最多不能多于只。

11、请注明下列铜排在40℃时的载流量（ A ）： 100x10、80x10、80x8 60x6 。

12 、欧式电缆头的适用电缆截面范围：；美式肘型电缆头的适用电缆截面范围：；13 、低压柜 MNS 标准柜体设计时可以设计8E 的抽屉个。

14 、在二次配电回路中， GB 规定的电压回路导线是平方；电流回路导线是平方。

15 、低压断路器的脱扣器一般有过流脱扣器、热脱扣器、、等几种。

16 、电流表或电压表按外形大小区分分为：、、。

17 、一次线鼻分为哪五种：、、、、。

18 、高压开关柜作交流工频耐压试验时，加到试验标准电压后的持续时间一般是min19 、说明以下常用符号的意义：AC ； DC ； V ；A ； KW ； HZ 。

20、不锈钢板和铝板之间的共同特点是：。

二、问答题（共 85 分）1、高压开关柜中常说的“五防”设计，主要是哪五种防护措施的设计要求？（15 分）答：2、从灭弧装置的设置上来说明隔离开关、负荷开关、断路器三种元件的不同之处（9 分）答：3 、 10KV 高压开关柜中常用的高压熔断器有哪4 种型号？（ 10 分）答：4、从下图的高压开关柜KYN28-12 的一次方案图中，说明图示部分所代表一次元件的名称。

开关柜培训资料一、引言开关柜是电力系统中常见的电气设备，用于控制、保护和配电电能。

为了确保开关柜的安全运行和正确操作，进行开关柜培训是非常重要的。

本文将介绍开关柜的基本知识、操作流程以及常见故障排除方法，旨在匡助参预培训的人员全面了解开关柜的运行原理和操作要点。

二、开关柜的基本知识1. 开关柜的定义开关柜是一种用于控制和保护电气设备的装置，通常由电器元件、控制装置和配电系统组成。

2. 开关柜的分类根据使用场景和功能，开关柜可以分为低压开关柜、中压开关柜和高压开关柜。

其中，低压开关柜广泛应用于建造、工业和交通领域，中压开关柜主要用于配电系统，高压开关柜主要用于电力输配电系统。

3. 开关柜的组成开关柜由外壳、断路器、接触器、继电器、仪表、电源等组件组成。

外壳通常由金属材料制成，具有防护和隔离的功能。

三、开关柜的操作流程1. 开关柜的开启首先，确认开关柜的电源已经切断，并检查开关柜的外壳是否有任何损坏。

然后，使用合适的工具打开开关柜的门，确保门能够彻底打开并保持稳定。

2. 开关柜的检查在打开开关柜之前，需要进行一些必要的检查。

首先，检查开关柜内部是否有异物或者杂物，确保开关柜内部干净整洁。

然后，检查开关柜的连接路线和电器元件是否正常，如有异常情况需要及时处理。

3. 开关柜的操作根据实际需求，对开关柜进行相应的操作。

例如，打开或者关闭断路器、接通或者切断电源等。

在操作过程中，要注意操作的顺序和方法，确保操作的安全和正确性。

4. 开关柜的关闭操作完成后，需要将开关柜恢复到关闭状态。

首先，关闭断路器，并确保断路器已彻底断开电源。

然后，关闭开关柜的门，确保门能够彻底关闭并保持稳定。

四、开关柜的常见故障排除方法1. 开关柜无法启动可能原因：电源故障、控制路线故障、电器元件损坏等。

解决方法：检查电源是否正常，检查控制路线是否连接正确，检查电器元件是否损坏，并进行相应的修复或者更换。

2. 开关柜发生漏电可能原因：绝缘损坏、接线松动等。

高低压基础知识培训一、基础名词解释1.1.电是什么?答:有负荷存在和电荷变化的现象。

电是一种和重要的能源。

1.2.什么叫电场?答:带电体形成的场,能传递带电体之间的相互作用。

1.3.什么叫电荷?答:物体或构成物体的质点所带的正电或负电。

1.4.什么叫电位?答:单位正电荷在某点具有的能量,叫做该点的电位。

1.5.:什么叫电压?它的基本单位和常用单位是什么?答:电路中两点之间的电位差称为电压。

它的基本单位是伏特。

简称伏,符号v,常用单位千伏(kv),毫伏(mv) 。

1.6、什么是电流？电荷有规则的移动，就形成电流，电流的单位是安，用字母A表示。

1.7、什么叫电阻？导体对电流的阻碍作用称为电阻。

电阻的单位是欧姆，用希腊字母Ω表示。

电阻的大小与材料、长度、横截面积有关。

R=ρL/S ,其中，ρ表示电阻的电阻率，是由其本身性质决定，L表示电阻的长度，S 表示电阻的横截面积.1.8、电压、电流、电阻间的关系式是什么？对直流电路中I=U/R，I—电流，U—电压，R—电阻。

即为欧姆定律1.9、什么是电流的热效应？电流通过导体时，由于克服导体电阻会产生热。

这种现象称为电流的热效应。

1.10、什么是直流电？电压与电流的大小和方向不随时间的改变而变化的电源。

1.11、什么是交流电？电压和电流的大小和方向均随时间作周期性不断变化的电源。

1.12、什么是线电压？什么是相电压？对于三相五线制的电网，三根相线中任意两根间的电压称线电压，任意一根的相线与零线间的电压称相电压，三相电压的相位相差120度，线电压是两个相的相电压的矢量和，线电压与相电压的大小关系是：线电压=根号3倍的相电压。

对于市电，相电压220伏，线电压是220伏的根号3倍，即380伏。

1.13什么是相电流？什么是线电流？星形接法时三相绕组的三个头(或尾)相接为中性点,(零点).另外三个尾(或头)为三条火线!此时输出(或输入)电流是各相独立的!故称相电流!此接法是最常见的,也是三相四线制输出的唯一接法!(有零线) 三角形接法是将三相绕组的头尾相接成为一个三角的环路!从三个头尾的接点引出三条火线.因每条火线都是两相线的交接点,故称线电流.线电流是相电流的1.732倍!此接法限于纯动力电路!(没有零线)</p><p> 也就是说线电流指的是相对于中性线来说的电流，相电流指的是任意两相之间的电流1.14.什么是导体?绝缘体和半导体?答:很容易传导电流的物体称为导体。

开关柜(培训课件)开关柜培训课件一、概述开关柜是电力系统中重要的组成部分，主要用于控制和保护电气设备。

开关柜的主要功能包括接通和断开电路、控制和保护电气设备、测量和监测电路参数等。

开关柜广泛应用于电力系统、工业和商业建筑等领域。

二、开关柜的结构和组成开关柜由柜体、断路器、接触器、继电器、仪表、电缆和连接器等组成。

柜体是开关柜的主体部分，用于容纳和保护内部的电气设备。

断路器是开关柜中最重要的部件之一，用于接通和断开电路。

接触器是一种电磁开关，用于控制大电流的通断。

继电器是一种电控制设备，用于放大信号和实现远程控制。

仪表用于测量电路参数，如电压、电流和功率等。

电缆和连接器用于连接开关柜和外部设备。

三、开关柜的工作原理开关柜的工作原理主要基于电磁感应和电路的通断。

当电源接通时，电流通过断路器、接触器和继电器等部件，最终到达被控设备。

当需要断开电路时，操作人员可以通过开关或远程控制系统来切断电源。

开关柜还可以通过继电器和仪表等设备来实现对电路的保护和监测。

四、开关柜的分类开关柜可以根据用途、结构和性能等特点进行分类。

按照用途可以分为高压开关柜、低压开关柜和箱式变电站等。

按照结构可以分为固定式开关柜、抽屉式开关柜和移动式开关柜等。

按照性能可以分为普通型开关柜、防护型开关柜和智能型开关柜等。

五、开关柜的选择和应用开关柜的应用非常广泛，可以用于电力系统、工业和商业建筑等领域。

在电力系统中，开关柜用于控制和保护发电机、变压器和输电线路等设备。

在工业和商业建筑中，开关柜用于控制和保护生产线、照明和空调等设备。

六、开关柜的安装和维护开关柜的安装需要按照制造商的说明书和相关的标准和规范进行。

在安装过程中，需要注意电气连接的正确性和可靠性，以及设备的固定和支撑。

安装完成后，需要进行相关的测试和检查，以确保开关柜的正常运行。

开关柜的维护包括日常巡检和定期检修。

日常巡检需要检查开关柜的运行状态、电气连接和设备温度等。

定期检修需要检查开关柜的断路器、接触器和继电器等部件的运行状态和磨损情况，以及仪表和电缆的连接情况等。
