核辐射探测复习资料B.

一、名词解释（每名词3分，共24分）半衰期：放射性核素数目衰减到原来数目一半所需要的时间的期望值。

放射性活度：表征放射性核素特征的物理量，单位时间内处于特定能态的一定量的核素发生自发核转变数的期望值。

A＝ｄN/dt。

射气系数：在某一时间间隔内，岩石或矿石析出的射气量N1与同一时间间隔内该岩石或矿石中由衰变产生的全部射气量N2的比值，即η*= N1/N2×100%。

原子核基态：处于最低能量状态的原子核，这种核的能级状态叫基态。

核衰变：放射性核素的原子核自发的从一个核素的原子核变成另一种核素的原子核，并伴随放出射线的现象。

α衰变：放射性核素的原子核自发的放出α粒子而变成另一种核素的原子核的过程成为α衰变衰变率：放射性核素单位时间内衰变的几率。

轨道电子俘获：原子核俘获了一个轨道电子，使原子核内的质子转变成中子并放出中微子的过程。

衰变常数：衰变常数是描述放射性核素衰变速度的物理量，指原子核在某一特定状态下，经历核自发跃迁的概率。

线衰减系数：射线在物质中穿行单位距离时被吸收的几率。

质量衰减系数：射线穿过单位质量介质时被吸收的几率或衰减的强度，也是线衰减系数除以密度。

铀镭平衡常数：表示矿（岩）石中铀镭质量比值与平衡状态时铀镭质量比值之比。

吸收剂量：电力辐射授予某一点处单位质量物质的能量的期望值。

D=dE/dm，吸收剂量单位为戈瑞（Gy）。

平均电离能：在物质中产生一个离子对所需要的平均能量。

碰撞阻止本领：带电粒子通过物质时，在所经过的单位路程上，由于电离和激发而损失的平均能量。

核素:具有特定质量数，原子序数和核能态，而且其平均寿命长的足以已被观察的一类原子粒子注量：进入单位立体球截面积的粒子数目。

粒子注量率：表示在单位时间内粒子注量的增量能注量：在空间某一点处，射入以该点为中心的小球体内的所有的粒子能量总和除以该球的截面积能注量率：单位时间内进入单位立体球截面积的粒子能量总和比释动能：不带电电离粒子在质量为dm的某一物质内释放出的全部带电粒子的初始动能总和剂量当量：某点处的吸收剂量与辐射权重因子加权求和同位素:具有相同的原子序数，但质量数不同，亦即中子数不同的一组核素照射量：X=dq/dm，以X射线或γ射线产出电离本领而做出的一种量度照射量率：单位质量单位时间内γ射线在空间一体积元中产生的电荷。

核辐射探测第一章 核辐射及其探测原理1.1核辐射基本特性辐射和X 辐射都是电磁辐射。

辐射是核跃迁或粒子湮灭过程中发出的电磁辐射。

X 辐射是核外电子从高能级跃迁过程中产生的电磁辐射。

1.2探测带电粒子的物理性质探测原理：利用带电粒子在物质中对物质原子产生的电离或激发效应或快速轻带电粒子穿过物质时的电磁辐射效应。

带电粒子与物质的作用方式：带电粒子与核外电子的非弹性碰撞——电离与激发；带电粒子与原子核的非弹性碰撞——轫致辐射（带电粒子的速度和运动方向改变产生的电磁辐射）或切连科夫辐射(特定条件下物质产生定向极化而随之发出的电磁辐射)；带电粒子与原子核的弹性碰撞——弹性散射。

带电粒子的能量损失方式：电离损失和辐射损失。

EZ dx dE ion 2)(∝- 辐射长度om x 是电子在物质中由于辐射损失而使其能量减少到原来能量的1/e 时的物质度。

电子的电离损失率和辐射损失率之比：800.1600)()()(22Z E c m z c m E dx dE dx dE ee C ion rad =+≈-- 当电子电离损失率与辐射损失率一样时Z c E 800= 带电粒子与物质作用后不再作为自由粒子而存在的现象叫吸收，其中带电粒子从进入物质到被吸收，沿入射方向所穿过的最大距离叫射程。

对正电子的探测一般是通过探测湮没γ光子间接进行的。

1.3 X 和γ射线的探测原理：利用他们在物质中的光电效应，康普顿散射，电子对产生等产生的次级电子引起物质的电离和激发探测。

光电效应：光子被原子吸收后发射轨道电子的现象。

内层电子（K ）容易些，低能高Z康普顿散射：γ光子与轨道电子相互作用使得γ光子只改变方向而不损失能量。

2c m h e≈ν 外层电子发生概率大。

中能中Z 电子对效应：γ光子与原子核发生电磁相互作用，γ光子消失而产生一个电子和一个正电子（电子对）的现象。

22c m hv e≥且要原子核参加。

高能高Z 1.4中子探测方法两步：1.中子和核的某种相互作用产生带电粒子或γ光子；2.利用这些带电粒子或γ光子的次级带电粒子引起的电离或激发进行探测。

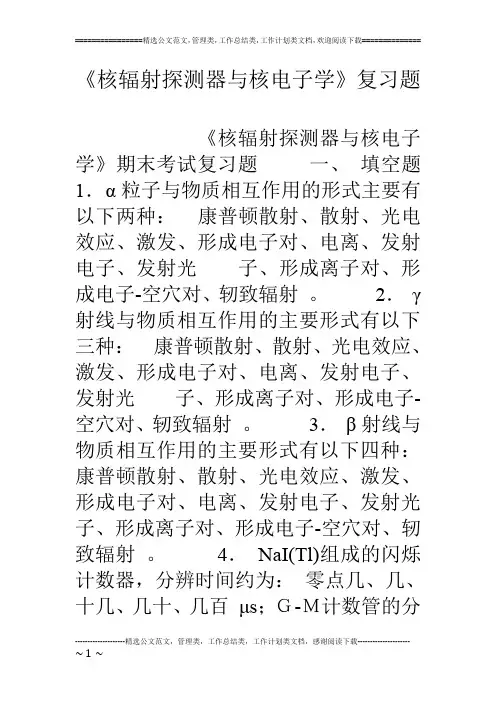

《核辐射探测器与核电子学》复习题《核辐射探测器与核电子学》期末考试复习题一、填空题1．α粒子与物质相互作用的形式主要有以下两种：康普顿散射、散射、光电效应、激发、形成电子对、电离、发射电子、发射光子、形成离子对、形成电子-空穴对、轫致辐射。

2．γ射线与物质相互作用的主要形式有以下三种：康普顿散射、散射、光电效应、激发、形成电子对、电离、发射电子、发射光子、形成离子对、形成电子-空穴对、轫致辐射。

3．β射线与物质相互作用的主要形式有以下四种：康普顿散射、散射、光电效应、激发、形成电子对、电离、发射电子、发射光子、形成离子对、形成电子-空穴对、轫致辐射。

4．NaI(Tl)组成的闪烁计数器，分辨时间约为：零点几、几、十几、几十、几百μs；Ｇ-Ｍ计数管的分辨时间大约为：零点几、几、十几、几十、一百、几百μs。

5．电离室、正比计数管、G-M计数管输出的脉冲信号幅度与入射射线的能量、初始电离产生的离子对数、初始电离产生的电荷总数成正比。

6．半导体探测器比气体探测器的能量分辨率高，是因为：其体积更小、其密度更大、其电离能更低、其在低温下工作使其性能稳定、气体探测器有放大作用而使其输出的脉冲幅度离散性增大。

7．ZnS(Ag)组成的闪烁计数器，一般用来探测α、β、γ、X、带电粒子、重带电粒子射线的能量、强度、能量和强度。

8．NaI(Tl)组成的闪烁计数器，一般用来探测α、β、γ、X、带电粒子、重带电粒子射线的能量、强度、能量和强度。

9．电离室一般用来探测α、β、γ、X、带电粒子、重带电粒子射线的能量、强度、能量和强度。

10．正比计数管一般用来探测α、β、γ、X、带电粒子、重带电粒子射线的能量、强度、能量和强度。

11．Ｇ-Ｍ计数管一般用来探测α、β、γ、X、带电粒子、重带电粒子射线的能量、强度、能量和强度。

12．金硅面垒型半导体探测器一般用来探测α、β、γ、X、带电粒子、重带电粒子射线的能量、强度、能量和强度。

13．Si(Li)半导体探测器一般用来探测α、β、γ、X、带电粒子、重带电粒子射线的能量、强度、能量和强度。

核辐射物理与探测学复习一、关于载流子1) 无论是气体探测器，还是闪烁、半导体探测器，其探测射线的本质都是将射线沉积在探测器灵敏体积内的能量转换为载流子。

这三种探测器具有不同的载流子，分别是：气体（），闪烁体（），半导体（）；答：气体：电子－离子对；闪烁体：第一个打拿极收集到的光电子；半导体：电子－空穴对；2) 在这个转换过程中，每产生一个载流子都要消耗一定的能量，称之为（），对于三种探测器来说，这个能量是不同的，分别大概是多少？气体（），闪烁体（），半导体（）。

这个能量是大些好，还是小些好？为什么？答：平均电离能；30eV，300eV，3eV；这个能量越小越好，因为平均电离能越小，产生的载流子就越多，而载流子的数目服从法诺分布，载流子越多则其数目的相对涨落越小，这会导致更好的能量分辨率；3) 在这个转换过程中，射线沉积在探测器中的能量是一个（）变量，而载流子的数目是一个（）变量，载流子的数目是不确定的，它服从（）分布，该分布的因子越是大些好，还是小些好？为什么？答：连续型变量；离散型变量；法诺分布；法诺因子越小越好，小的法诺因子意味着小的统计涨落，导致好的能量分辨率；二、关于探测效率1) 对于不带电的粒子（如γ、中子），在探测器将射线沉积在其灵敏体积中的能量转换为载流子之前，还需要经历一个过程，如果没有该过程，则探测器无法感知射线。

以γ射线为例，这个过程都包含哪些反应（）？这个过程的产物是什么（）？对于 1 个1MeV 的入射γ射线，请随便给出一个可能的该产物能量（）？答：对于γ射线，这些反应包括光电效应、康普顿散射以及电子对效应（如果γ射线的能量>1.022MeV）；这些反应的产物都是次级电子；对于 1 个1MeV的γ射线，次级电子的能量可以是几十keV～几百keV，也可以是接近1MeV；2) 这个过程发生将主要地决定探测器的探测效率，那么影响探测效率（本征）的因素都有哪些（）？在选择探测器的时候，为了得到高的探测效率（本征），应该做什么考虑（）？答：影响本征探测效率的因素有：探测器的原子序数、密度、体积、形状，以及γ射线的能量，甚至还包括射线射入探测器的位置、角度；在选择探测器时，为了得到高的本征探测效率，应该选择那些原子序数高、密度大的探测器，探测器的体积要大并且探测器的形状合理（例如正圆柱形）；3) 绝对探测效率和本征探测效率的区别是什么？答：绝对探测效率考虑的是对每一个源发射出的粒子，探测器测量到的计数值；本征探测效率考虑的是对每一个射入探测器的粒子，探测器测量到的计数值。

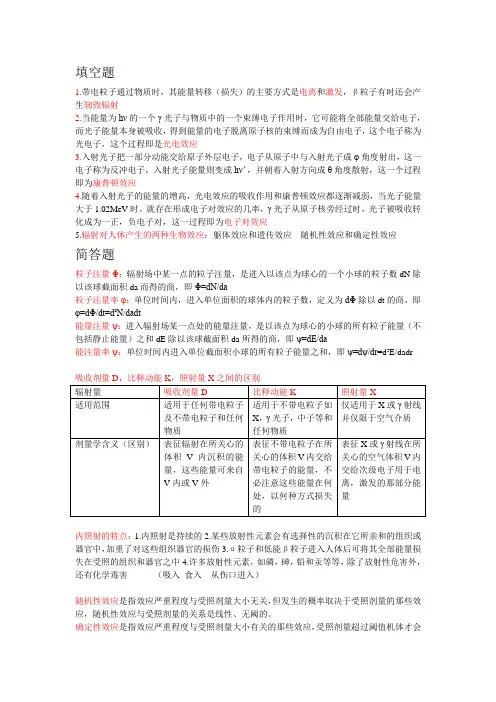

填空题1.带电粒子通过物质时，其能量转移（损失）的主要方式是电离和激发，β粒子有时还会产生轫致辐射2.当能量为hν的一个γ光子与物质中的一个束缚电子作用时，它可能将全部能量交给电子，而光子能量本身被吸收，得到能量的电子脱离原子核的束缚而成为自由电子，这个电子称为光电子，这个过程即是光电效应3.入射光子把一部分动能交给原子外层电子，电子从原子中与入射光子成φ角度射出，这一电子称为反冲电子，入射光子能量则变成hν’，并朝着入射方向成θ角度散射，这一个过程即为康普顿效应4.随着入射光子的能量的增高，光电效应的吸收作用和康普顿效应都逐渐减弱，当光子能量大于1.02MeV时，就存在形成电子对效应的几率，γ光子从原子核旁经过时，光子被吸收转化成为一正，负电子对，这一过程即为电子对效应5.辐射对人体产生的两种生物效应：躯体效应和遗传效应随机性效应和确定性效应简答题粒子注量Φ：辐射场中某一点的粒子注量，是进入以该点为球心的一个小球的粒子数dN除以该球截面积da而得的商，即Φ=dN/da粒子注量率φ：单位时间内，进入单位面积的球体内的粒子数，定义为dΦ除以dt的商，即φ=dΦ/dt=d²N/dadt能量注量ψ：进入辐射场某一点处的能量注量，是以该点为球心的小球的所有粒子能量（不包括静止能量）之和dE除以该球截面积da所得的商，即ψ=dE/da能注量率ψ：单位时间内进入单位截面积小球的所有粒子能量之和，即ψ=dψ/dr=d²E/dadr吸收剂量D，比释动能K，照射量X之间的区别辐射量吸收剂量D比释动能K照射量X适用范围适用于任何带电粒子及不带电粒子和任何物质适用于不带电粒子如X，γ光子，中子等和任何物质仅适用于X或γ射线并仅限于空气介质剂量学含义（区别）表征辐射在所关心的体积V内沉积的能量，这些能量可来自V内或V外表征不带电粒子在所关心的体积V内交给带电粒子的能量，不必注意这些能量在何处，以何种方式损失的表征X或γ射线在所关心的空气体积V内交给次级电子用于电离，激发的那部分能量内照射的特点：1.内照射是持续的2.某些放射性元素会有选择性的沉积在它所亲和的组织或器官中，加重了对这些组织器官的损伤3.α粒子和低能β粒子进入人体后可将其全部能量损失在受照的组织和器官之中4.许多放射性元素，如磷，砷，铅和汞等等，除了放射性危害外，还有化学毒害（吸入食入从伤口进入）随机性效应是指效应严重程度与受照剂量大小无关，但发生的概率取决于受照剂量的那些效应，随机性效应与受照剂量的关系是线性、无阈的。

第一章辐射与物质的相互作用与物质相互作用:1.带电粒子与靶原子核的核外电子非弹性碰撞(电离,激发)2.带电粒子与靶原子核的非弹性碰撞(辐射损失)3.带电粒子与靶原子核弹性碰撞(核阻止)4.带电粒子与核外电子弹性碰撞电离损失能量:入射带电粒子与核外电子发生非弹性碰撞使靶物质原子电离或激发而损失的能量(电离:核外层电子客服束缚成为自由电子,原子成为正离子激发:使核外电子由低能级跃迁到高能级而使原子处于激发状态)辐射损失能量:入射带电粒子与原子核发生非弹性碰撞以辐射光子损失能量轫致辐射:入射带电粒子与原子核之间的库仑力作用使带电粒子的速度和方向改变,并伴随发射电磁辐射阻止本领:单位路径上的能量损失S=-dE/dx=S ion+S rad重:S=S ion=(1/4πε0)2(4πz2e4/m0v)2NBBethe公式结论:1.电离能了损失率和入射带电粒子速度有关,质量无关2.和电荷数平方z2正比3.S ion随粒子E/n变化曲线:a段:入射粒子能量E较低时, S ion与z2成正比,曲线上升b段(0.03MeV-3000MeV):相对论项作用不显著, S ion与E成反比,曲线下降c段:能量较高时,相对论修正项起作用, S ion与B成正比,曲线上升4.高Z 和ρ物质阻止本领高布拉格曲线:随穿透距离增大而上升,接近径迹末端,由于拾取电荷而下降。

同样能量的入射带电粒子经过一定距离后,各个粒子损失的能量不会完全相同,是随机性的,发生了能量离散,即能量歧离. 射程歧离:单能离子的射程也是涨落的为何峰值上升?因为部分粒子已经停止运动,相当于通道变窄,剩余粒子能量集中,导致峰值上升.沿x方向,能量降低,离散程度变大,峰值降低.射程R带电粒子沿入射方向所行径的最大距离路程:实际轨迹长度解释各种粒子的轨迹:重带电粒子质量大,其与物质原子的轨道电子相互作用基本不会导致运动方向有偏差,径迹几乎是直线:由于次级电离,曲线会有分叉:质子和α粒子粗细差别:能量提高,径迹变细.电子的径迹不是直线,散射大. 射程R正比于m/z21.v同两种粒子同物质R1/R2=m1/m2*（z2/z1）22.v同一种粒子两物质R a/R b=√A a/√A b *(ρb/ρa)α粒子空气射程R0=0.318Eα1.5R=3.2*10-4√A/ρ*R air比电离:带电粒子在穿透单位距离介质时产生的离子对的平均数δ射线:带电粒子在穿透介质时产生的电子-离子对中的具有足够能量可以进一步电离的电子电子S rad/S ion=EZ/800快电子S rad正比于z2E/m2*NZ2屏蔽电子材料:当要吸收、屏蔽β射线时,不宜选用重材料:当要获得强的X射线时,选用重材料做靶.电子反散射及效应:电子由原入射方向的反方向反射回来,从入射表面射出.对于放射源,反散射可以提高产额:对于探测器,会产生测量偏差. When反散射严重:对于同种材料,入射电子能量越低反散射越严重:对同样能量的入射电子,原子序数越高的材料,反散射越严重光电效应:光子把全部能量转移给某个束缚电子,使其发射出去而光子本身消失的过程.是光子和整个原子的作用结果,主要集中在内层电子,还会有俄歇电子或特征X射线.(为何不与自由电子-因为入射光子有部分能量传递给原子,使其发生反冲,否则能量不守恒)采用高Z材料可提高探测效率,有效阻挡γ射线:γ光子能量越高,光电效应截面σph 越小. 入射光子能量低时,光电子趋于垂直方向发射:入射光子能量高时,光电子趋于向前发射.康普顿效应:γ射线和核外电子非弹性碰撞,入射光子一部分能量传递给电子,使之脱离原子成为反冲电子,光子受到散射,运动方向和速度改变,成为散射光子. 散射角θ=180时即入射光子和电子对心碰撞,散射光子沿入射光子反方向射出,反冲电子沿入射方向射出-反散射.能量高的入射光子有强烈的向前散射趋势,低的向前向后散射概率相当.康普顿坪:单能入射光子所产生反冲电子的能量为连续分布,在能量较低处反冲电子数随能量变化小,呈平台状:康普顿边缘:在最大能量处,电子数目最多,呈尖锐的边界.峰值Ee=hν-200keV电子对效应:当入射光子能量较高,从原子核旁边经过时,在库伦场作用下转换成一个正电子和一个负电子.电子对效应出现条件:hν>2m0c2=1.022MeV 电子和正电子沿入射光子方向的前向角度发射,能力越高,角度越前倾. 湮没辐射:正电子湮没放出光子的过程.实验上观测到511kev的湮没辐射为正电子的产生标志单双逃逸峰:发生电子对效应后,正电子湮没放出的两个511keV的γ光子可能会射出探测器,使得γ射线在探测器中沉积的能量减小.低能高Z光电,中能低Z康普顿,高能高Z电子对.线形衰减系数μ=σγN 质量衰减系数μm=μ/ρ质量厚度x m=ρx平均自由程: 表示光子每经过一次相互作用之前,在物质中所穿行的平均厚度λ=1/μ 宽束N=N0Be-μd窄束I(x)=I0e-μx半减弱厚度:射线在物质中强度减弱一半时的厚度D1/2= λ ln2第二章气体探测器信息载流子:气体(电子离子对w=30eV,F=0.2-0.5)闪烁体(第一打拿极收集到的光电子w=300ev,F=1)半导体(电子空穴对w=3ev,F=0.1 )平均电离能:带电粒子在气体中产生一对离子对所平均消耗的能量电子和离子相对运动速度:电子漂移速度为离子1000倍,约106cm/s雪崩:电子在气体中碰撞电离的过程. 条件:足够强的电场和电离产生的自由电子非自持放电:雪崩只发生一次自持放电:通过光子作用和二次电子发射,雪崩持续发展R0C0<<1/n脉冲(电子T-<<R0C0n<<T+、离子R0C0n>>T+)、R0C0>>1/n累计(电流、脉冲束)1.仅当正离子漂移时外回路才有离子电流i+(t)2.正离子从初始位置漂移到负极过程,流过外回路电荷量不是离子自身的电荷量e,而是在正极感应电荷量q1 电子电流i-(t)同理本征电流i(t)=i+(t)+i-(t) q1+q2=e电离室构成:高压极,收集极,保护极和负载电阻工作气体:充满电离室内部的工作介质,应选用电子吸附系数小的气体.圆柱型电子脉冲原理:利用圆柱形电场的特点来减少Q-对入射粒子位置的依赖关系,达到利用”电子脉冲”来测量能量的目的.能量分辨率η=ΔE/E*100%=Δh/h*100%=2.36ΔE能谱半高宽FWHM=ηE=2.36=2.36σ探测效率:入射到脉冲探测器灵敏体积内辐射粒子被记录下的百分比总输出电荷量Q=N*e=E/W*e脉冲电离室饱和特性曲线:饱和区斜率成因:灵敏体积增加,对复合的抑制,对扩散的抑制饱和电压V1-对应90%饱和区的脉冲幅度放电电压V2工作电压V=V1+(V2-V1)/3 坪特性曲线:描绘电离室计数率和工作电压关系成因:甄别阈不同电压小于V1时在符合区,但不是每个粒子都能形成一个电子离子对.仅少数可达到计数阈值h,V0上升至饱和电压后电子离子对N基本不变分辨时间(死时间):能分辨开两个相继入射粒子间的最小时间间隔时滞:入射粒子的入射时刻和输出脉冲产生的时间差累计电离室工作状态要求输出信号的相对均方涨落V I2≈1/nT<<1 V V2≈1/2R0C0n<<1 饱和特性曲线斜率:灵敏体积增大,复合的抑制,漏电流灵敏度η=输出电流或电压值/射粒子流强度(采用多级平行电极系统可提高) why曲线后部分离:部分电子离子对复合,未达到饱和电压,引起输出电流信号偏小正比计数器是一种非自持放电的气体探测器,利用碰撞电荷讲入射粒子直接产生的电离效应进行放大,使得正比计数器的输出信号幅度比脉冲电离室显著增大输出电荷信号主要由正离子漂移贡献r处场强E(r)=V0/rlnb/a V T=ET*alnb/a 只有V0>V T才工作于正比工作区,否则电离室区气体放大倍数A=n(a)/n(r0)A仅于V0V T有关,与入射粒子位置无关气体放大过程(电子雪崩)当电子到打距极丝一定距离r0后,通过碰撞电离过程电子数目不断增加电子与气体分子碰撞过程中碰撞电离,碰撞激发(气体退激发射子外光子,阴极打出次级电子,次级电子碰撞电离) 光子反馈:次级电子在电场加速下发生碰撞电离A t=A/1-γA 光子反馈很快;加入少量多原子分子气体M可以强烈吸收气体分子退激发出的紫外光子变成M*,后来又分解为小分子(超前离解) 气体放大过程中正离子作用:1.停止电子倍增2.再次触发电子倍增(离子反馈)输出信号:1.电流脉冲形状一定,与入射粒子位置无关,电压脉冲为定前沿脉冲2.响应时间快3.R0C0>>T+时,获得最大输出脉冲幅度ANe/C0分辨时间/死时间τD与脉冲宽度正比,τD内产生的脉冲不会被记录造成计数损失,死时间可扩展. m=n/1-nτD m真实n测量时滞:初始电子由产生处漂移到阳极时间时间分辨本领:正比计数器对时间测量的精度正比计数器坪特性曲线斜率:由于负电性气体、末端与管壁效应等,有部分幅度较小的脉冲随工作电压升高而越来越多地被记录下来GM放电过程:1.初始电离和碰撞电离:电子加速发生碰撞电离形成电子潮-雪崩 2.放电传播(光子反馈):Ar*放出紫外光子打到阴极上打出次级电子 3.正离子鞘向阴极漂移,形成离子电流4.离子反馈:正离子在阴极表面电荷中和缺点GM死时间长,仅计数A t=A/1-γA自持放电:阴极新产生电子向阳极漂移引起新的雪崩,从而在外回路形成第二个脉冲,周而复始.-实现自熄:改变工作高压,增加猝熄气体-有机(阻断光子,离子反馈;工作机制:1.电子加速发生碰撞电离形成电子潮-雪崩过程 2.Ar*放出紫外光子被有机气体分子吸收3. 正离子鞘向阴极漂移实现电荷交换4.有机气体离子在阴极电荷中和),卤素(工作机制:1.电离过程靠Ne的亚稳态原子的中介作用形成电子潮2.Ne*退激发出光子在阴极打出电子,或被Br2吸收打出新点子3.正离子鞘Br+向阴极漂移4.Br+在阴极表面与电子中和超前解离)GM管和正比计数器区别:GM输出信号幅度和能量无关,只能计数,死时间非扩展型死时间校正:m=n(mτD+1)GM坪特性曲线坪斜成因:随工作电压增高,正离子鞘电荷量增加,负电性气体电子释放增加,灵敏体积增大,尖端放电增加死时间t d:电子再次在阳极附近雪崩的时间复原时间t e:从死时间到正离子被阴极收集,输出脉冲恢复正常的时间分辨时间t f:从0到第二个脉冲超过甄别阈的时间GM计数管离子对收集数N与工作电压关系图:1.复合区(电压上升,复合减少,曲线上升)2.饱和区(电荷全被收集)3.正比区N=N0M(碰撞电离产生气体放大,总电荷量正比于原电荷量)4.有限正比区N>>N0(M过大,过渡区)5.盖格区(随电压升高形成自持放电,总电离电荷与原电离无关,几条曲线重合)第三章闪烁体探测器优点:1.探测效率高,可测量不带电粒子,对于中子和γ光子可测得能谱2.时间特性好,可实现ns的时间分辨工作过程：射线沉积能量,电离产生荧光,荧光转换为光电子,光电子倍增,信号流经外回路闪烁体探测器组成:闪烁体,光电倍增管,高压电源,低压电源,分压器和前置放大器分类:无机闪烁体(无机盐晶体,玻璃体,纯晶体),有机闪烁体(有机晶体,有机液体闪烁体,塑料闪烁体)气体闪烁体(氩、氙)无机闪烁体发光机制:入射带电粒子可以产生电子空穴对,也可以产生激子(相互转化) 有机闪烁体发光机制:由分子自身激发和跃迁产生激发和发光气体闪烁体发光机制:入射粒子径迹周围部分气体被激发,返回基态时发射出光子产生电子空穴对需要三倍禁带宽度能量光能产额Y ph=n ph/E=4.3*104/MeV 闪烁效率C ph=E ph/E=13%闪烁光子传输和收集通道:反射层,光学耦合剂,光导反射层:把光子反射到窗:镜面反射和漫反射耦合剂(折射系数较大的透明介质,周围介质折射系数n1,闪烁体n0,全反射的临界角θc=sin-1n1/n0):排除空气,减少由全反射造成的闪烁光子损失光导:具有一定形状的光学透明固体材料,连接闪烁体和光电倍增管,有效地把光传输到光电转换器件上:具有较高折射系数,与闪烁体和光电转换器光学接触好. 光电倍增管PMT:把光信号转换为电信号并放大;由入射窗,光阴极,聚焦电极,电子倍增极(打拿极,次级电子产额δ=发射的次级电子数/入射的初级电子数),阳极和密封玻璃外壳组成.光谱效应:光阴极受到光照射后发射光电子的几率为波长的函数量子效率Q k(λ)=发射电子数/入射光子数光阴极的光照灵敏度S k=i k/F S a=i a/F S a=g c*M*S k第一打拿极的电子收集系数g c=第一打拿极收集到的光电子数/光阴极发出的光电子数PMT的电流放大倍数M=阳极收集到的电子数/第一打拿极收集到的电子数飞行时间(渡越时间)te:一个光电子从光阴极到达阳极的平均时间渡越时间离散Δte为te的分布函数的半宽度闪光照射到光阴极时,阳极输出信号可能不同-原因:1.光阴极的灵敏度在不同位置不同2.光阴极不同位置产生的光电子被第一打拿极收集的效率不同解决:1.改进光阴极均匀性 2.改进光电子收集均匀性 3.利用光导把光电子分散在整个光阴极输出信号:闪烁体发出闪烁光子数n ph=Y ph E 第一打拿极收集到光电子数n e=n ph T 阳极收集到电子数n A=n e M 输出电荷量Q=n A e=Y ph TMe电压脉冲型工作状态R0C0>>τ优:脉冲幅度大缺:脉冲前沿后沿慢电流脉冲型工作状态R0C0<<τ优: 脉冲前沿后沿快缺:脉冲幅度小小尺寸闪烁体:仅吸收次级电子的能量,大尺寸闪烁体:吸收全部次级电子、次级电磁辐射能量中尺寸闪烁体:吸收次级电子能量,可能吸收次级电磁辐射能量;康普顿边沿与全能峰之间连续部分-多次康普顿散射造成-康普顿效应产生的散射光子又发生康普顿效应;单逃逸峰-正电子湮没辐射时产生的两个511keV的湮没光子一个逃逸而另一个被吸收,双逃逸峰-两个光子都逃逸;全能峰-对应γ射线能量的单一能峰第四章半导体探测器本征半导体:理想的纯净半导体,价带填满电子,导带无电子禁带宽度硅300K-1.115ev 0K-1.165ev锗300K-0.665ev 0K-0.746ev 电子空穴密度硅n=p=2*1010/cm3锗n=p=2.4*1013/cm3半导体探测器分类:均匀型,PN结型,PIN结型,高纯锗HPG,化合物半导体,雪崩半导体,位置灵敏半导体半导体探测器的优点:1.非常好的位置分辨率 2.很高的能量分辨率3.很宽的线形范围4.非常快的响应时间Si:适合带电粒子测量,射程短Ge:纯度高,可以做成较大的探测器:可用于γ能谱测量掺有施主杂质的半导体中多数载流子是电子,叫做N型半导体:掺有受主杂质的半导体中多数载流子是空穴,叫P型半导体补偿效应:当p>n,N型转换为P型半导体p=n时完全补偿平均电离能特点:1.近似与入射粒子种类和能量无关,根据电子空穴对可推入射粒子能量 2.入射粒子电离产生的电子与空穴数目相等 3.半导体平均电离能约3eV,远小于气体平均电离能30eV 陷落和复合使载流子减少半导体探测器材料特性:长载流子寿命(保证载流子可被收集),高电阻率(漏电流小,结电容小)PN型半导体:适合测量α粒子这类短射程粒子,不适合测量穿透力强的射线势垒高度V0=eN d W2/2ε宽度W=(2εV0/eN d)1/2=(2εV0ρnμn)1/2PIN半导体:温度升高,Li+漂移变快;Li+形成PN结,Li+与受主杂质中和,实现自动补偿形成I区(完全补偿区,耗尽层,灵敏体积),形成PIN结why半导体PN结可作为灵敏区？1.在PN结区可移动的载流子基本被耗尽,只留下电离了的正负电中心,具有高电阻率 2.PN结上加一定负偏压,耗尽区扩展,可达全耗尽,死层极薄,外加电压几乎全部加到PN结上,形成高电场 3.漏电流小,具有高信噪比高纯锗:一面通过蒸发扩散或加速器离子注入施主杂质形成N区,并形成PN结,另一面蒸金属形成P+作为入射窗,两端引出电极第五章辐射探测中的统计学f(t)=me-mt t=1/m σt2=1/m2第六章核辐射测量方法符合事件:两个或以上在时间上相关的事件真符合:用符合电路选择同时事件反符合:用反符合电路来消除同时事件,当一个测量道没有输入信号时,另一道的信号才能从符合装置输出符合道计数率nc=Aεβεγ偶然符合:在偶然情况下同时达到符合电路的非关联事件引起的符合(偶然计数n rc=2τs n1n2) 电子学分辨时间τe=FWHM/2符合计数n c=n co+n rc 真偶符合比R=n co/n rc=1/2τs A电压工作状态脉冲幅度⎺h=Ne/C0 E=Κ1⎺h+K2=Gx+E0 G0增益E0零截α能量分辨率FWHMs=2.36√FEαW0探测器选择α:金硅面垒半导体探测器、屏栅电离室、带窗正比计数器β:半导体探测器、磁谱仪γ:单晶γ谱仪全能峰E f=Eγ单Es= Eγ-511keV双E d= Eγ-1022keVy(i)=y(I p)exp[-(i-I p)2/2σ2] η=FWHM/I p FWHM=2.36σ峰康比p=全能峰的峰值/康普顿平台的峰值半导体峰总比f p/T=特征峰面积/谱总面积第七章中子探测反应堆周期T:反应堆内中子密度变化e倍所需时间平均每代时间τ:上一代中子的产生到被吸收后又产生新一代中子的平均时间K=堆内一代裂变中子总数/堆内上一代裂变中子总数T=τ/K-1反应堆功率测量系统功能:为反应堆提供工况控制信息(控制方面),为反应堆的安全保护系统提供安全保护信号(安全方面)中子测量方法:核反冲法,核反应法,核裂变法,活化法中子能谱测量方法：核反应法,核反冲法,飞行时间法中子探测器原理:通过中子与核相互作用产生可被探测的次级粒子并记录这些刺激粒子探测过程:1.中子和辐射体发生相互作用产生带电粒子或感生放射性2.在某种探测仪表记录这些带电粒子或放射性中子探测器种类:1.气体探测器(BF3正比计数管,涂硼正比计数管,长计数管,平行板电离室,圆柱形电离室,γ补偿电离室,长中子电离室)2.固体探测器(硫化锌快中子屏,硫化锌慢中子屏,含锂闪烁体,有机闪烁体)堆芯外仪表:核仪表系统(2个源量程测量通道2个中间量程测量通道4个功率量程测量通道),提供信号,提供控制信号,监测功能堆芯内仪表:堆芯裂变电离室,涂硼室,γ温度计.自给能探测器堆芯中子注量率测量系统:驱动装置,组选择器,路选择器,中子探头。

辐射探测学复习要点第一章辐射与物质的相互作用〔含中子探测一章〕1.什么是射线？由各种放射性核素发射出的、具有特定能量的粒子或光子束流。

2.射线与物质作用的分类有哪些？重带电粒子、快电子、电磁辐射〔γ射线与*射线〕、中子与物质的相互作用3.电离损失、辐射损失、能量损失率、能量歧离、射程与射程歧离、阻止时间、反散射、正电子湮没、γ光子与物质的三种作用电离损失：对重带电粒子，辐射能量损失率相比小的多，因此重带电粒子的能量损失率就约等于其电离能量损失率。

辐射损失：快电子除电离损失外，辐射损失不可忽略；辐射损失率与带电粒子静止质量m 的平方成反比。

所以仅对电子才重点考虑辐射能量损失率：单位路径上，由于轫致辐射而损失的能量。

能量损失率：指单位路径上引起的能量损失，又称为比能损失或阻止本领。

按能量损失作用的不同，能量损失率可分为"电离能量损失率〞和"辐射能量损失率〞能量歧离(Energy Straggling)：单能粒子穿过一定厚度的物质后，将不再是单能的〔对一组粒子而言〕，而发生了能量的离散。

电子的射程比路程小得多。

射程：带电粒子在物质中不断的损失能量，待能量耗尽就停留在物质中，它沿初始运动方向所行径的最大距离称作射程，R。

实际轨迹叫做路程P。

射程歧离(Range Straggling)：由于带电粒子与物质相互作用是一个随机过程，因而与能量歧离一样，单能粒子的射程也是涨落的，这叫做能量歧离。

能量的损失过程是随机的。

阻止时间：将带电粒子阻止在吸收体所需要的时间可由射程与平均速度来估算。

与射程成正比，与平均速度成反比。

反散射：由于电子质量小，散射的角度可以很大，屡次散射，最后偏离原来的运动方向，电子沿其入射方向发生大角度偏转，称为反散射。

正电子湮没放出光子的过程称为湮没辐射γ光子与物质的三种作用：光电效应〔吸收〕、康普顿效应〔散射〕、电子对效应〔产生〕电离损失、辐射损失：P1384.中子与物质的相互作用，中子探测的特点、根本方法和根本原理中子本身不带电，主要是与原子核发生作用，与γ射线一样，在物质中也不能直接引起电离，主要靠和原子核反响中产生的次级电离粒子而使物质电离。

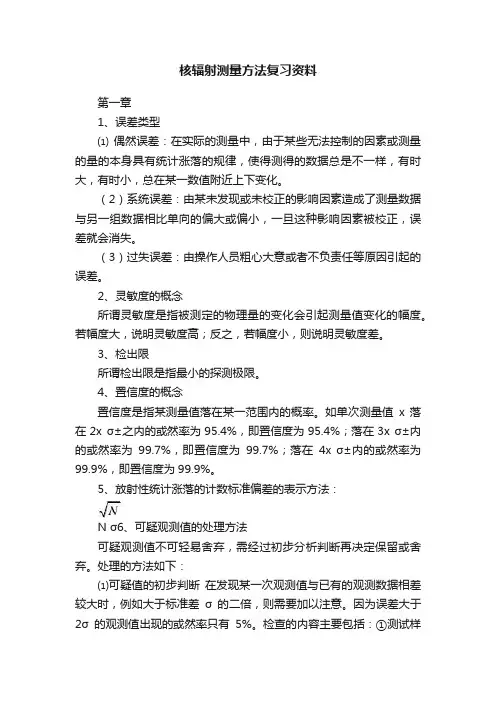

核辐射测量方法复习资料第一章1、误差类型⑴ 偶然误差：在实际的测量中，由于某些无法控制的因素或测量的量的本身具有统计涨落的规律，使得测得的数据总是不一样，有时大，有时小，总在某一数值附近上下变化。

（2）系统误差：由某未发现或未校正的影响因素造成了测量数据与另一组数据相比单向的偏大或偏小，一旦这种影响因素被校正，误差就会消失。

（3）过失误差：由操作人员粗心大意或者不负责任等原因引起的误差。

2、灵敏度的概念所谓灵敏度是指被测定的物理量的变化会引起测量值变化的幅度。

若幅度大，说明灵敏度高；反之，若幅度小，则说明灵敏度差。

3、检出限所谓检出限是指最小的探测极限。

4、置信度的概念置信度是指某测量值落在某一范围内的概率。

如单次测量值x 落在2x σ±之内的或然率为95.4%，即置信度为95.4%；落在3x σ±内的或然率为99.7%，即置信度为99.7%；落在4x σ±内的或然率为99.9%，即置信度为99.9%。

5、放射性统计涨落的计数标准偏差的表示方法：N σ6、可疑观测值的处理方法可疑观测值不可轻易舍弃，需经过初步分析判断再决定保留或舍弃。

处理的方法如下：⑴可疑值的初步判断在发现某一次观测值与已有的观测数据相差较大时，例如大于标准差σ的二倍，则需要加以注意。

因为误差大于2σ的观测值出现的或然率只有5%。

检查的内容主要包括：①测试样品有无污染、损失、测量几何条件是否正确；②仪器工作是否正常；③电源及周围环境、温度、湿度是否在正常范围内；④操作、读数、记录是否有误等等。

若这些方面都没有发现问题或差错，则只有根据误差理论对数据的可靠性进行判断，再决定数据的取舍。

（2）舍弃的标准除去可疑数值外，将其余数值做平均值；若可疑数值与平均值之差大于4δ，则舍弃此观测值。

第二章1、放射性核素的衰变类型①α衰变：放射性核素的原子核自发地放出α粒子而变成另一种核素的原子核的过程称为α衰变。

衰变式如下：4422X Y He A A Z Z --→+；特点：（1）α衰变时放出的α粒子能量是一定的；（2）有的核素衰变时放出单一能量的α粒子，有的核素衰变时放出几种能量不同的α粒子；（3）当α衰变放出几种能量的α粒子时，可伴随放出γ射线.②β-衰变：放射性核素的原子核自发地放出β-粒子而变成另一个核素的原子核的过程称为β-衰变。

核辐射探测第一章填空选择题答案第一章核辐射及其探测原理1. 带电粒子进入物质后，与物质原子的相互作用机制有：带电粒子与靶原子中核外电子的非弹性碰撞、带电粒子与靶原子中核外电子的弹性碰撞、带电粒子与靶原子核的非弹性碰撞和带电粒子与靶原子核的弹性碰撞。

（课本中答案：电离和激发、非弹性碰撞和弹性碰撞。

）2. 带电粒子的能量损失包括电离损失和辐射损失。

3. 入射带电粒子在物质中因原子的激发和电离在单位路径上引起的能量损失叫电离损失率。

4. 带电粒子受到阻止介质原子核的库仑相互作用，其运动方向和速度发生变化并发射电磁辐射而损失能量，这种电磁辐射称做轫致辐射，又称做轫致X 射线。

5. 4Mev 的α粒子的穿过厚度为其射程1/2的物质后，消耗能量为 D 。

（α粒子在空气中的射程为R 0=0.3185.1αE 3Mev<αE <7Mev ）A. 2.8MevB. 2.52MevC. 1.2MevD. 1.48Mev6. 5Mev 电子入射到铁靶上（Z=26），其辐射损失率和电离损失率之比为： B 。

A. 1:1B. 13:70C. 70:13D. 15:817. 康普顿散射是发生在入射光子与物质原子核外的轨道电子之间的非弹性碰撞。

8. 光子通过物质时和物质原子相互作用，光子被原子吸收后发射轨道电子的现象，称为光电效应，也称光电吸收。

9. 对中子的探测是通过中子和原子核的相互作用产生的带电粒子或γ光子间接进行的。

据中子与原子核相互作用方式的不同，中子的探测方法分为核反应法、核反冲法、核裂变法和活化法。

10. 已知MeV 1质子在某介质中的电离损失率为A ，求相同能量的α粒子的电离损失率。

11. 试计算Cs 137KeV E 662=γγ射线发生康普顿效应时，反冲电子的最大能量。

复合 区饱合 区正比区有限 正比 区G | M 区工作电压(V)离子对收集数v0连续放电区1. 电离室、正比计数管和盖革—弥勒(G —M)计数管；电离室。

2. δ电子。

3. 辐射光子、发射俄歇电子、亚稳原子。

4. 利用收集核辐射在气体中产生的电离电荷来探测核辐射。

5.6. 电流电离室、脉冲电离室、累计电离室。

7. 第一步，假设回路中没有负载电阻，求出极板a 、b 间的电荷量Q ；第二步，根据高斯定律，即正电荷靠哪个极板近，哪个极板上产生的感应电荷多；第三步，得出正离子漂移所引起的负感应电荷在回路中流过的电荷量-q;第四步，外回路电流结束后，流过外回路的总电荷量为？ 8. 正比，Cew E C e N V ⋅-=-=009.λR λCLR C '1C)(0t I )(t V 0C)(0t IR )(t V10. 脉冲幅度谱峰值一半处所对应的全宽度称为半高宽，用FWHM表示，V V FW HM σ355.2=∆=；能量分辨率定义为探测器微分脉冲幅度分布谱中的特征峰半高宽与峰值所对应的脉冲幅度之比，用η表示，EEV V ∆=∆=ηη或 11. 入射带电粒子进入正比计数管灵敏体积后，使气体分子或原子电离，生成N0个离子对（初电离）。

初电离电子在电场作用下向中心阳极漂移过程中，不断和气体分子或原子碰撞而损失能量，又不断地从电场获得能量，离中心收集极越近，电场越强，在r=r0处，电场强度足够大，可以使初电离电子获得更大冲量而使气体分子或原子电离（次电离），次电离电子又会产生新的次电离。

于是电子不断地增殖，增殖的结果将产生大量的电子和正电子，这就是气体放大的过程。

12. 非自持放电、同轴圆柱型。

13. 坪特性。

14. 【优点】：制造简单，价格便宜，易于操作，输出脉冲幅度大，对电子学线路要求简单；【缺点】：死时间长，不能用于高计数率场合。

15. 10≈νM16. ①G-M 计数管的电荷增殖主要是由光电子引起的雪崩决定的，而正比计数管主要是由电离电子引起；②正比计数管每次雪崩在管内都是对应于入射辐射产生初始自由电子的那一侧，即气体放大只是在管内局部区域发生，而对于G-M 技术管，光子是各个方向发射的，所以雪崩放大是在整个管子范围内，不管初始电离发生在管内何处，雪崩放电都会逐渐包围整个阳极丝。

核辐射测量方考试必考点剂量当量：是用适当的修正因数对吸收剂量进行修正，使得修正后的吸收剂量更好地和辐射所引起的有害效应联系起来。

定义为在组织内所关心的一点上的吸收剂量D 、品质因数Q 、修正因子的三项乘积。

这组辐射物理量适用于度量在各种介质中的各种射线。

吸收剂量与照射量的关系：空气辐射场的X 或γ射线，可通过下式将照射量X 换算为吸收剂量D ：其中：g 表示发生韧致辐射而逃逸出去的能量（未发生电离产生离子对）；W 为平均电离能；e 为电子电量。

2、简要说明放射性物质的常用重量单位及其适用对象，常用的活度单位及其适用对象，常用的含量单位有哪些？放射性物质的重量（常将重量和质量称呼一致）单位常用的有克、千克，适用长寿核素；常用的活度单位有Bq 、Ci ，适用长寿和短寿核素。

固体物质中放射性核素的含量单位有：克/克、克/100克（%）、克/吨（g/t ）、ppm ；液体或气体物质中放射性核素的含量单位有：g/L, mg/L ，Bg/L,Bg/m3。

3、说明放射性活度与射线强度的区别。

放射性活度：指单位时间内发生衰变的原子核数目。

射线强度：放射源在单位时间内放出某种射线的个数。

4、放射性核素的活度经过多少个半衰期以后，可以减少至原来的15%、7%、0.1%？根据：，依次类推。

5、采用两种方法计算距一个活度为1居里的60Co 放射源一米远处的伽玛射线照射量率（注： 60CO 每次衰变放出能量为1.17MeV 和1.33MeV 的光子各一个，在空气中的质量吸收系数为2.66×10-3m2/Kg ）。

解法一（查表法）：查表知解法二（物理法）：6、简述外照射防护的基本原则和基本方法，以及内照射防护的最根本方法。

外照射防护基本原则：尽量减少或避免射线从外部对人体的照射，使之所受照射N Q D H ??=W e g D W e g dm dE dm dQ X ?-=?-==)1()1(2/12ln T =λtT t e A e A t A 2/121ln)0()0()(==-λ2/121ln 3.0ln )0()0(15.02/1T t e A A t T =?=118-2111218102109.25)1(10503.2107.31------≈=Γ=s kg C m s Bq kg m C Bq R A X 24R E An πψγγ= 118-19123261102109.2585.3310602.11066.2)1(1415926.3410)33.117 .1(107.314------≈+???==???? ??=s kg C eV kg m m eV s We R E An W e X a en aen Ｃρμπρμψγγ不超过国家规定的剂量限值。

射线防护练习题一、是非题1.放射性物质无法通过完好的皮肤进入人体内部。

（ - ）2.只要实施了辐射防护最优化，就可以使每个工作人员受照剂量都减小。

（ - ）3.原子序数越大的物质，屏蔽γ外照射的效果越好。

（ + ）4.被放射性物质表面污染的物品，不但存在外照射的风险，还存在内照射的风险。

（ + ）5.一种放射性物质的半衰期，是随外界条件和元素的物理化学状态的不同而变化的（ - ）6.放射性的剂量率与距离平方成反比的规律，与辐射源的形状无关。

（ - ）7.辐射防护就是要限制随机效应的发生，尽量降低非随机效应发生的概率。

（ - ）8.辐射防护就是要限制非随机效应的发生，尽量降低随机效应发生的概率。

（ + ）9.放射性物质进入体内的途径主要是食入、吸入、通过皮肤或伤口进入。

（ + ）10.不稳定的核素通过衰变放出射线的特性称为放射性。

（ + ）（ - ）11.当人体组织器官大量细胞被杀死或不能繁殖而发挥其功能时，组织器官将丧失正常功能，这种效应叫确定性效应。

这种效应无阈值。

12.辐射防护水平应由个人剂量限值决定。

（ - ）13.个人剂量限值是辐射防护的目标值。

（ - ）14.半值层HVT定义为光子射线强度减弱一半时所需防护介质的厚度。

（ + ）15.放射性衰变服从指数衰减规律（ + ）（ + ）16.在辐射的有害效应其发生率与剂量大小有关的，但效应的严重程度与剂量无关时，这种效应叫随机效应。

这种效应无阈值。

17.热释光个人剂量计应佩带在左胸前。

（ + ）18.辐射防护的三原则：辐射实践的正当性、射防护的最优化和个人剂量限值。

（ + ）19.核电厂停堆检修期间主要存在α射线外照射危害（ - ）20.一种放射性物质的半衰期，是一个特征常数，不随客观环境的变化而变化的。

（ + ）21.Γ和中子可以穿透人体，它们对人体外照射的同时，也造成内照射。

（ - ）（ + ）22.放射性是放射性核素所具有的特性，它不受外界因素（如温度、压力、化学变化、磁场等）的影响23.原子序数相同，而原子质量数不同的一类原子称为同位素。
