标准化、定型化、工具化安全防护设施图集

洞口防护
洞口防护【适用范围】
适用于桩（井）口、洞口的安全防护
洞口防护
1、桩（井）口防护【材料及制作】 1 ）桩（井）开挖深度超过2m时，必须搭设临边防护。
2）临边栏杆高1.2m，由φ48.3×3.0mm钢管及φ38×3.0mm钢管组合而成，采用三道横杆，上杆离地高度为1200mm，第二道横杆高600mm，下杆离地高度为200mm，横杆长度大于1500mm时，必须加设栏杆立柱，防护栏杆横杆长度可调整，因此具有通用性。立柱以M10×100钢膨胀螺栓固定。 3）桩（井）口设置盖板进行覆盖。盖板四周采用∠30×30×3角钢，中间用φ16钢筋，间距150mm 焊接成盖板，盖板用膨胀螺栓或铁丝固定在桩（井口）表面，盖板尺寸大于桩（井）口300mm。
【产品特点】
结构简洁，安装使用方便，整洁美观，安全可靠，可反复使用。
电梯井口防护门结构示意图
防护门
防护门系列
电梯井口防护门成品图
10
防护门
2、施工电梯进楼层防护门【材料及制作】
1) 施工电梯通往楼层处设一道简易钢结构门，面向施工电梯一面设有门栓，只有电梯到达楼层后，由电梯里的人员开门进出楼层，楼层里的人员不能开门，起到安全防护作用。 2) 采用钢结构制作防护门，防护门为高1.8米，宽1.38米的对开门，由□25×2矩管及□20×2矩管组合而成，中间铺满1.00mm钢板，门框下焊φ25铰链，配置φ48.3×3.0mm钢管进行连接。 3)安装时采用扣件将门柱与施工电梯门楼层出入口操作架进行连接。 4) 在防护门表面涂刷绿色防护漆，底部200mm高涂刷黑黄警示漆。 5) 在防护门上涂刷“注意安全随手关门”安全警示标志，以及楼层标识，还可涂刷企业文化识别标识等。
开挖阶段

施工现场安全防护标准图样(含多图)范本

施工现场安全防护标准图样目录1 临边防护 (1)1.1基坑周边防护 (2)1.2 结构周边 (2)1.3 预制混凝土梁、钢梁周边 (6)1.4 楼梯侧边 (6)1. 5施工电梯、物料提升机楼层出入口两侧边 (7)2 洞口防护 (8)2.1一般规定 (8)2.2小洞口防护(短边尺寸小于500米米) (8)2.3小洞口防护(短边尺寸小于1500米米) (9)2.4 大洞口防护(短边尺寸大于1500) (10)3电梯井、管道井的防护 (11)4防护门 (12)4.1施工电梯楼层出入口 (12)4.2物料提升机楼层出入口 (12)5安全通道 (13)5.1临街安全通道 (13)5.2现场安全通道 (14)5.3施工电梯、物料提升机地面进料口的安全通道 (15)6防护棚 (16)7脚手架的连墙件设置 (17)7.1连墙件设置要求 ..................................................................................... 错误!未定义书签。

7.2连墙件计算................................................................................................ 错误!未定义书签。

7.3连墙件图式 (18)8卸料平台 (19)建筑施工现场安全防护图集1 临边防护应用范围:为保证施工作业活动、行人安全,凡是施工作业平台、行人通道,无论是高于地面或低于地面,其所在的基坑周边、结构周边等必须设置防护栏杆.基本要求:(1)、防护栏杆应由上下两道横杆及栏杆柱组成,上杆离地高度为1.0~1.2米,下杆离地高度0.5~0.6米.横杆长度>2米时,必须加设栏杆柱.(2)、栏杆柱固定及其与横杆连接,其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力.(3)、防护栏杆必须设置自上而下的密目安全网封闭,或在栏杆下边设置严密固定的高度不低于180米米的挡脚板.(4)、当临边外侧临街道时,除设置防护栏杆外,敞口立面必须采取满挂密目安全网作全封闭处理.用材选择:(1)、防护栏杆采用钢筋时,各杆件直径要求见下表,应电焊固定.(2)(3)、以其它钢材,如角钢(不小于L63×8的角钢),等作防护栏杆时,应选用强度相当的规格,以电焊固定.栏杆柱固定方式:(1) 当在基坑四周固定时,可采用钢管打入地面500～700米米深,钢管离边口的距离不应小于500米米.(2)当在混凝土楼面、屋面或墙面固定时,可用预埋件与钢管或钢筋焊接固定,钢管离边口距离应为200~300米米.(3)当在砖或砌块等砌体上固定时,可预先砌入规格为80×6米米弯转扁钢作预埋的混凝土块,用上述方法固定.1.1基坑周边防护1-1剖面图1.2 结构周边1.2.1结构周边防护栏杆搭设立面图示1.2.2结构周边防护栏杆搭设平面图示根据结构特点不同,安全防护设施的平面布置也不同,具体分以下几种情况.①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护无悬板平面布置图1②结构柱、墙截面尺寸大于500的无悬挑板板边防护无悬板平面布置图2③悬挑板挑出长度小于500的悬挑板有悬板平面布置图1④悬挑板挑出长度大于500的悬挑板边有悬板平面布置图21.2.3结构周边防护栏杆柱固定方式图示 ①直接在混凝土楼板上预埋1.4～1.5米的钢管A 立杆基础详图1②预埋钢筋头A立杆基础详图2③预埋短钢管A 立杆基础详图3④预埋件(套筒承插式)A立杆基础详图4⑤膨胀螺栓固定式A 立杆基础详图5立面图平面图楼面Ф48×3.5钢管1.3 预制混凝土梁、钢梁侧边构件吊装前,预先在梁两端焊接(或螺栓卡压固定)临时立柱,将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳,当梁跨度大于8米时,中间应加设临时立柱.梁桥面临时护栏示意图A混凝土预埋件焊接示意图1.4 楼梯侧边常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆,在梯井两端设置通高立杆,然后搭设斜杆即可.楼梯临边防护立面示意图2181416楼梯临边防护平面示意图2对于特殊的楼梯,如圆弧、单跑、梯井过大的,采用钢筋与预埋件焊接临时栏杆.楼梯临边防护立面示意图1楼梯临边防护平面示意图11. 5施工电梯、物料提升机楼层出入口两侧边施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设,两侧边的防护栏杆也应采用钢管、扣件搭设,同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护.立杆Ф48×3.5钢管物料提升机楼层入口防护立面图物料提升机楼层入口防护平面图2 洞口防护应用范围:因工程本身存在或因工序需要而产生的,使人与物有坠落危险而危及人身安全的洞口,均应采取防护措施.基本要求:(1)、板与墙洞口,必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施.(2)、钢管桩、钻孔桩等桩孔上口,杯形、条形基础上口,未填土的坑槽,以及天窗、地板门等处,均应按洞口防护设置稳固的盖件.(3)、施工现场通道附近的各类洞口与坑槽等处,除设防护设施与安全标志外,夜间还应设红灯警示.防护方式:(1)、楼板、屋面和平台等面上短边尺寸小于25厘米但大于2.5厘米的孔口,必须用坚实的木盖板盖严,承受500N的竖向荷载.盖板应能防止挪动移位.(2)、楼板面等处边长25～50厘米的洞口、安装预制构件时的洞口以及其它各类洞口,可用竹、木等作盖板,盖住洞口.盖板能承受1000N的竖向荷载,并须保持四周搁置均衡,并有固定其位置的措施.(3)、边长在50～150厘米的洞口,必须设置以扣件扣接钢管而成的1000×1000米米的网格,并在其上满铺竹笆或脚手板.也可采用贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于20厘米,并在其上满铺竹笆或脚手板.(4)、边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.(5)、墙面等处的竖向落地洞口,应加装开关式、工具式或固定式防护门,门栅网格间距不应大于15厘米,也可采用防护栏杆挂安全立网,下设200米米高的挡脚板.(6)、下边沿至楼板或底面低于80厘米的窗台等竖向洞口,如侧边落差大于2米,应加设1.2米高临时护栏.(7)、对邻近的人与物有坠落危险性的其它竖向孔、洞口,均应予以盖严,或加以防护. 2.1小洞口防护(短边尺寸小于500米米)楼板、屋面和平台等面上短边尺寸小于250米米但大于25米米的孔口,必须用坚实盖板盖没.盖板上钉短木枋,让其卡在洞口防止挪动移位.楼板面等处边长为250-500米米的洞口、安装预制构件时的洞口以及缺件临时形成的洞口,可用竹、木等作盖板,盖住动口.盖板必须保持四周搁置均衡,并用铁丝反拉固定其位置.洞口盖板防护示意图50mm木板50×50mm木枋1－12.2小洞口防护(短边尺寸小于1500米米)边长为500-1500米米的洞口,必须设置以扣件扣接钢管而成的网格,并在其上满铺竹笆或脚手板.洞口钢管防护网示意图(a)平面图(b)1－1剖面图竹笆Ф48×3.5钢管1洞口钢筋防护网示意图(a)平面图@<200(b)1－1剖面图11对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网,钢筋网格间距不得大于200米米,然后在其上盖板防护.2.3 大洞口防护(短边尺寸大于1500)边长在150厘米以上的洞口,四周设防护栏杆,洞口下张设安全平网.张挂安全网横杆栏杆柱边长1500-2000的洞口边长2000-4000的洞口平面洞口防护说明：1、所有杆件刷红、白漆相间。

环创施工现场安全防护标准化图册

4 、使用喷绘布进行制作。
绿色建造环境和谐为本
生命至上安全运营第一
上海环创机电工程有限公司质安部
第一章标识标牌
环创安装程施工现场安全防护标准化图
1.8 公示牌
说明：危险性较大工程安全责任公示牌
工程名称：工程部位：
1 、项目负责人带班图牌悬挂于施工现场明显位置，相片安放使用亚克力槽。 2 、宽 × 高 =550mm×1000mm 。
上海环创机电工程有限公司质安部
上海环创机电工程有限公司质安部
第一章标识标牌
环创安装程施工现场安全防护标准化图
1.4 安全标牌“警告”
说明：
1 、用于施工道路两侧或者施工场所。 2 、安全标牌为蓝底白字，采用 PVC 板或铝塑板制作，面层采用户外车贴。 3 、内容不做限制，推荐内容。
上海环创安装
起重臂下严禁逗留
质量是企业的生命安全是生命的保障施工生产安全用电当心落物物体打击
上海环创机电工程有限公司质安部
第一章标识标牌
环创安装程施工现场安全防护标准化图册
1.2” 平平安安 ” 提示牌
说明：
1 、“卸料平台”牌悬挂于卸料平台正对主体的防护栏杆内侧左边，面向楼内。 2 、“正确使用安全带”牌悬挂于施工现场临边作业、高处作业等区域。 3 、“禁止高空抛物”牌悬挂于施工现场临边作业、高处作业等区域。 4 、“吊篮安全作业”牌悬挂于吊篮内醒目位置。 5 、宽高 =550MM×800MM 6 、采用名铝塑板制作，周边用 30mm 不锈钢包边。
说明：
环创安装序号危险源名称
1 、本公示牌中所涉及的危险源主要指《危险性较大的分部分项工程安全管理办法》（住建部建质 [2009]87 号）中所规定的一些危险源，还包括项目部经理部认定需要公示的其它危源。 2 、公示周期可以是日、周、旬、月，但最长不得超过月。 3 、危险源公示牌可设置在办公区、生活区、施工现场大门

中建三局安全图册

8.1 基本规定…………………………………………………………098 8.2 外电防护…………………………………………………………099 8.3 接地接零…………………………………………………………100 8.4 重复接地与防雷…………………………………………………101 8.5 总配电室…………………………………………………………102 8.6 配电线路…………………………………………………………103 8.7 楼层配电…………………………………………………………104 8.8 总配电箱…………………………………………………………105 8.9 分配电箱…………………………………………………………106 8.10 开关箱……………………………………………………………107 8.11 开关箱与固定设备设置…………………………………………108 8.12 电焊机使用安全…………………………………………………109 8.13 现场照明…………………………………………………………110 8.14 生活区用电设置…………………………………………………111
第五部分洞口防护
5.1 桩井口安全防护………………………………………………058 5.2 洞口防护（短边尺寸 ﹤1500mm）… … … … … … … … … …059 5.3 洞口防护（短边尺寸 ≥1500mm）… … … … … … … … … …061 5.4 后浇带防护……………………………………………………061
第七部分模板工程
7.1 基本规定…………………………………………………………086 7.2 模板支架…………………………………………………………088 7.3 液压爬架…………………………………………………………093 7.4 低位顶升模架……………………………………………………096

安全防护标准化图集

编制说明为贯彻落实“安全第一、预防为主、综合治理”的方针，实现施工现场安全设施规范化、标准化，推动施工现场趋向于“本质安全”，全面提高安全生产管理水平，依据国家相关法律法规、标准规范，结合北京市各项管理制度及现场实际情况，编制了《北京市建设工程施工现场标准化图集标准化安全防护（一）》。

本图集主要内容：1.临边防护；2.电梯井防护；3.配电箱防护；4. 施工升降机（接料平台）防护门；5.钢筋加工棚；6.小型机械加工棚；7.集中充电柜；8.脚手架。

一、《图集》编写原则及要求：1、在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。

2、充分考虑到项目成本，在符合国家规范要求的前提下确定了 1-3种实施方案，供项目选择。

3、图文并茂，突出细部节点，便于操作实施。

二、《图集》使用要求：1、本图集作为本市建设工程施工现场最低强制标准使用，各单位结合实际情况遵照执行。

施工现场确实不具备使用条件的，市、区住房城乡建设委应酌情考虑。

2、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。

3、本标准自2014年5月1日起执行。

三、编制依据：《中华人民共和国安全生产法》《建筑施工安全检查标准》JGJ59-2011《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规程》JGJ33-2001《建筑施工工具式脚手架安全技术规范》JGJ202-2010《建筑施工扣件式脚手架安全技术规范》JGJ130-2011《施工现场临时用电安全技术规范》JGJ46-2005《施工现场临时建筑物技术规范》JGJ/T188-2009《建筑施工现场环境与卫生标准》JGJ/146-2004《建设工程施工现场消防安全技术规范》GB50720-2011等本《图集》由北京市住房和城乡建设委员会负责修订解释，执行过程中如有意见或建议，请反馈给北京市住房和城乡建设委员会施工安全管理处。

建设工程文明施工与安全防护图集：工具化、定型化防护

第三章工具化、定型化防护3.1 管理要求3.1.1“四口”是指：楼梯口、电梯口、预留洞口、通道口。

根据《建筑施工高处作业安全技术规范》（JGJ 80-2016）当垂直洞口短边边长小于500 ㎜时，应采取封堵措施；当垂直洞口短边边长大于或等于500 ㎜时，应在临空一侧设置高度不小于1.2 m的防护栏杆，并应采用密目式安全立网或工具式栏板封闭，设置挡脚板；当非垂直洞口短边尺寸为250～500 ㎜时，应采用承载力满足使用要求的盖板覆盖，盖板四周搁置应均衡，且应防止盖板移位；当非垂直洞口短边边长为500～1500 ㎜时，应采用专项设计盖板覆盖，并应采取固定措施；当非垂直洞口短边边长大于或等于1500 mm时，应在洞口作业侧设置高度不小于1.2 m的防护栏杆，并应采用密目式安全立网或工具式栏板封闭，洞口应采用安全平网封闭。

3.1.2“五临边”是指深度超过2 m的槽、坑、沟的周边，在无外脚手架的屋面(作业面)和框架结构楼层的周边；井字架、龙门架、外用电梯和脚手架与建筑物的通道、上下跑道和斜侧道的两侧边；尚未安装栏板、栏杆阳台、料台、挑平台的周边；在施工程楼梯口的梯段边。

五临边必须设置防护栏杆，给排水沟槽、桥梁工程、泥浆池等临边危险部位应进行有效防护。

3.1.3井临边洞口高处作业前，应逐级进行安全技术教育及交底，落实所有安全技术措施和人身防护用品。

3.1.4 高处作业中的安全标志、工具、仪表、电气设施和各种设备，必须在施工前加以检查，确认其完好，方能投入使用。

3.1.5 攀登、悬空高处作业人员及搭设高处作业安全设施的人员，必须经过专业技术培训及专业考试合格，持证上岗，并必须定期进行体格检查。

3.1.6 施工中对高处作业的安全技术设施，发现有缺陷和隐患时，必须及时解决；危及人身安全时，必须停止作业。

3.1.7 作业场所有可能坠落的物件，应一律先行撤除或加以固定。

高处作业中所用的物料，均应堆放平稳，不妨碍通行和装卸。

安全防护标准化图集(1)

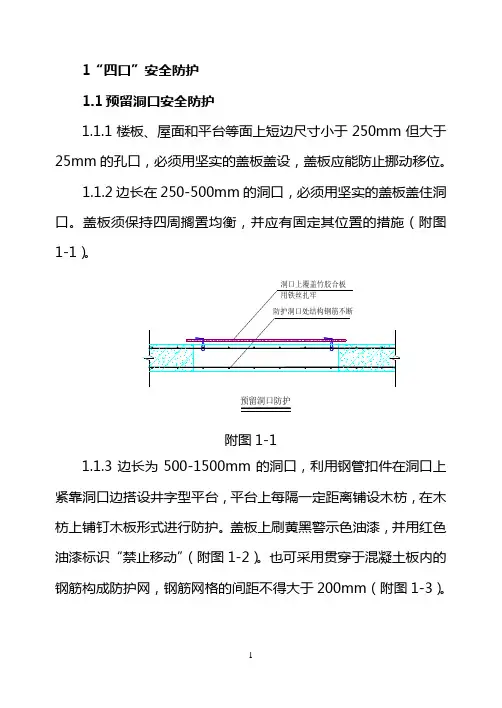

1“四口”安全防护1.1预留洞口安全防护1.1.1楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，必须用坚实的盖板盖设，盖板应能防止挪动移位。

1.1.2边长在250-500mm的洞口，必须用坚实的盖板盖住洞口。

盖板须保持四周搁置均衡，并应有固定其位置的措施（附图1-1）。

附图1-11.1.3边长为500-1500mm的洞口，利用钢管扣件在洞口上紧靠洞口边搭设井字型平台，平台上每隔一定距离铺设木枋，在木枋上铺钉木板形式进行防护。

盖板上刷黄黑警示色油漆，并用红色油漆标识“禁止移动”（附图1-2）。

也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格的间距不得大于200mm（附图1-3）。

附图1-21.1.4边长在1500mm以上的洞口1主体结构施工时，利用钢管扣件在洞口上搭设井字形平台，平台上铺设硬质材料（竹跳板或木枋模板）进行防护。

洞口四周搭设防护栏杆（采取双道栏杆形式，下道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-4）。

2安装及装修施工时，洞口四周搭设防护栏杆（采取三道栏杆形式，下道栏杆离地100mm，中道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），洞口下张设安全平网，在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-5）。

附图1-53防护栏杆距洞口边不得小于200mm。

4栏杆表面刷黄黑警示色油漆。

1.2电梯井口安全防护1.2.1电梯井门洞口安装不低于1500mm高的工具式防护门。

防护门底部安装200mm高木质踢脚板，防护门外侧张挂“当心坠落”安全警示标志牌（附图1-6）。

附图1-61.2.2电梯井内水平防护采用在井洞内用钢管搭设防护平台，上面满铺竹跳板或兜挂安全平网进行防护。

水平防护的位置，应每隔两层并最多隔10m设一道水平防护（附图1-7）。

附图1-73 钢管平台搭设方法：在电梯井混凝土模板支设时，在井的四个角预埋ф60PVC管，模板拆除后，将钢管插入预埋的PVC管里面，然后搭设防护平台。

安全防护设施标准化图册(房建)

3.材质：角钢/螺纹钢/圆钢
4.其他：/
14 | 69
1. 部位：砂轮机外围
砂轮机防护 2. 尺寸：根据机具尺寸确定。
24
罩
3. 材质：角钢、2mm 厚钢板
4. 其他：/
1. 部位：木工加工区 2.尺寸：加工面尺寸为 1.5*0.7m，高
度根据圆盘锯型号进行设置；防护罩
25
圆盘锯防护支架长度为 900mm，宽度 80mm，
1 防护棚立柱：15*15cm 方钢
桁架立柱：5*15cm 方钢
2
桁架主梁：15*15cm 方钢
3 基础：砼硬化厚度≥20cm，预埋
20
木工加工棚
30×30cm×10mm 厚钢板, M14 螺栓固定立柱
3. 材质：方钢、钢板、膨胀螺栓、砼
4. 要求：
1设置双层硬质防护（木跳板或竹
串板）,上下层间距≥60cm，地面
门。
14
配电室防护 3. 材质：围栏主框架采用 40 方钢
4. 要求：围栏外立面悬挂操作规程牌、警示牌、责任人（联系电话）、灭
火器，顶部设置中建企业标识，颜色
以中建蓝为主色调。
1. 部位：电缆线埋设部位
电缆线埋地 2. 尺寸：/
3. 材质：灰沙砖、细沙、套管
15
防护
4.要求：深度≥0.7m，电缆线使用套
1. 部位：电缆线架空部位 2.尺寸：三级箱进出线使用支架架空电缆架空，高度≥1.8m，瓷瓶固定线路高度 17 ≥2m,应考虑人车通行。
3. 材质：PVC 塑料架或瓷瓶附墙支架
4. 要求：成品购置
11 | 69
1. 部位：钢筋加工区
2.尺寸：防护棚大小根据方案确定，净

建筑工程工具化、定型化、标准化安全生产防护设施

可调楼梯扶手栏杆（二）
三、工具化、定型化、标准化安全生产防护设施系列
7、G-005 楼层临边防护栏杆【适用范围】适用于安装在不同长度的临边作防护。【产品特点】楼层临边防护栏杆：结构简洁，使用方便，美观大方，质量安全可靠，可重复使用。【制作方法】楼层临边防护栏杆采用固定件与结构固定，上插φ60钢管。用6mm厚钢板通过膨胀螺栓与结构固定，φ60钢管与钢板焊接，施工完毕后可拆卸周转使用。楼层临边防护栏杆采用黄、黑色间隔，每段长250mm（油漆两度）。
水平洞口防护盖板
三、工具化、定型化、标准化安全生产防护设施系列
11、G-008 氧气、乙炔间【适用范围】氧气、乙炔间是建筑施工现场存放氧气、乙炔的安全场所。【产品特点】该设施整体稳固，重量轻，搬动方便，安全性强，美观大方，经济实惠，可重复使用。【制作方法】采用小方钢管、薄形彩钢板拼制，按 JGJ59-99标准制作，以安全性、实用性为目的，大小适中，整体重量轻，移动方便，室内确保空气对流，以达到降低室温，确保安全要求。氧气、乙决间为白色。
基坑临边防护栏 Nhomakorabea、工具化、定型化、标准化安全生产防护设施系列
5、G-004-a 楼梯扶手栏杆【适用范围】适用于安装在不同长度、不同斜度的楼梯段临边作防护。【产品特点】楼梯扶手栏杆采用工具式短钢管接头，立杆采用膨胀螺栓与结构固定，内插钢管栏杆，使用结束可拆装周转重复使用。结构简洁，安装使用方便，感观大方，质量安全可靠，符合安全生产保证体系要求。【制作方法】楼梯扶手栏杆采用内插式钢管，弯头可调节，杆件可伸缩。钢材采用国家标准材料，制作严格按图施工，尺寸正确、连接方便、牢固，达到安全防护之目的。楼梯扶手栏杆采用黄、黑色间隔，每段长250mm（油漆两度）。

施工现场安全防护与设施标准化图册(2021版)

牌...........................................................................28 1.5.10 行为安全之星公示牌................................................................................. 29 1.5.11“三铁六律”行为安全准则牌 .................................................................30 1.5.12 危大工程安全责任公示牌、验收牌........................................................31 1.5.13 安全信息宣传牌 .........................................................................................32 1.5.14 施工升降机安全公示牌.............................................................................33 1.5.15 塔吊编号、安全公示牌.............................................................................34 1.5.16 安全生产运行牌 .........................................................................................35 1.6 编码及二维码............................................................................................ 36 1.7 门禁外挂显示屏........................................................................................ 37 1.8 安全警示镜 ............................................................................................... 38 1.9 设备状态牉 ............................................................................................... 39 1.10 栋号、楼层标识牉 .................................................................................. 40 1.11 楼层标高牉............................................................................................. 41 1.12 安全教育讲评台...................................................................................... 42 1.13 脚手架信息牉 ......................................................................................... 44 1.14 卸料平台信息牉...................................................................................... 45 1.15 材料标识牉及支架 .................................................................................. 46 1.16 爬梯信息牉............................................................................................. 47 1.17 作业平台信息牉...................................................................................... 48 1.18 工具房（箱）标识牉............................................................................... 49 1.19 材料箱标识牉 ......................................................................................... 50 1.20 存放点标识牉 ......................................................................................... 51 1.21 机械标识牉............................................................................................. 52 1.22 功能标识牉............................................................................................. 53 1.23 移动宣传牉............................................................................................. 54

安全生产标准化图集

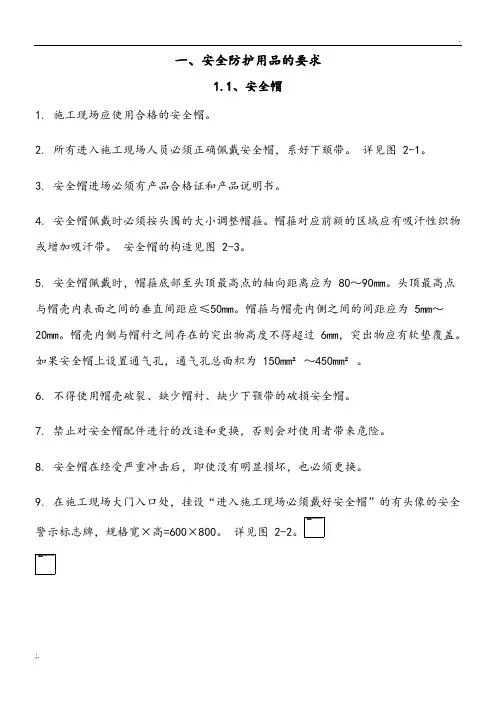

一、安全防护用品的要求1.1、安全帽1. 施工现场应使用合格的安全帽。

2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。

详见图 2-1。

3. 安全帽进场必须有产品合格证和产品说明书。

4. 安全帽佩戴时必须按头围的大小调整帽箍。

帽箍对应前额的区域应有吸汗性织物或增加吸汗带。

安全帽的构造见图 2-3。

5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为 80～90mm。

头顶最高点与帽壳内表面之间的垂直间距应≤50mm。

帽箍与帽壳内侧之间的间距应为 5mm～20mm。

帽壳内侧与帽衬之间存在的突出物高度不得超过 6mm，突出物应有软垫覆盖。

如果安全帽上设置通气孔，通气孔总面积为 150mm²～450mm²。

6. 不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。

7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。

8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。

9. 在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽”的有头像的安全警示标志牌，规格宽×高=600×800。

详见图 2-2。

1.2、安全带1. 图2-5所示安全带适用于高处作业、攀登及悬吊作业中使用。

2. 本图集适用于体重及负重之和不大于100kg的使用者，不适用于消防用途的安全带。

3. 安全带进场必须有产品合格证和产品说明书。

安全带零部件不应产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。

4. 安全绳(包括未展开的缓冲器)有效长度不应大于2m，有两根安全绳(包括未展开的缓冲器)的安全带，其单根有效长度不应大于1.2m。

5. 安全带应高挂低用，注意防止摆动碰撞，详见图2-4。

6. 不准将绳打结使用。

不准将钩直接挂在安全绳上使用，应挂在连接环上用。

7. 安全带上的各种部件不得任意拆掉。

更换新绳时要注意加绳套。

8. 安全绳不得擅自接长使用。

三局标准化防护图册

标准化防护尺寸设计一、工具化钢管防护栏杆。

4.1.1、连接件备注：规格:¢57*3.5mm钢管。

直角弯头、三通、四通均为等边尺寸。

特别说明：楼层、楼梯临边防护全部按上中下三道栏杆制作，立杆高度1200mm,下道栏杆离地200mm，中道栏杆离地600mm，上道栏杆离地1200mm。

如下图所示：1. 工具化防护围栏（一）适用于：加工车间围护，塔吊基础处围护、消防泵防围护、材料堆场分隔等。

2. 立柱采用40×40mm方钢，在上下两端250mm处各焊接50×50×6mm的钢板，三道连接板均采用10mm螺栓固定连接。

3. 防护栏外框采用30×30mm方钢，每片高1800mm，宽1500mm，底下200mm处加设钢板作为踢脚板，中间采用钢板网，钢丝直径或截面不小于2mm，网孔边长不大于20mm。

4. 立柱和踢脚板表面刷红白相间油漆警示，钢板网刷红色油漆。

5. 立柱底部采用120×120×10mm钢板底座，并用四个M10膨胀螺栓与地面固定。

1. 工具化防护围栏（二）适用于:地面施工区域分隔,基坑周边防护,首层（或上部楼层）结构临边防护。

2. 立柱采用40×40mm方钢，在上下两端250mm处各焊接50×50×6mm的钢板，两道连接板采用10mm螺栓固定连接。

3. 防护栏外框采用30×30mm方钢，每片高1200mm，宽1900mm，底下200mm处加设钢板作为踢脚板，中间采用钢板网，钢丝直径或截面不小于2mm,网孔边长不大于20mm。

4. 立柱和踢脚板表面刷红白相间油漆警示，钢板网刷红色油漆，并张挂“当心坠落”安全警示标牌。

三、电梯井口防护1. 电梯井口防护门采用两种材质,分别为钢筋焊接成型或方管焊接骨架并焊接钢丝网成型。

2. 防护栏高为1.8m，宽度为1.5m和2.1m两种规格,根据建筑物井口尺寸选定。

工具化、定型化、标准化文明施工、安全防护设施图文集

电梯井安全门（A 型）说明：【适用范围】门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。

n2KTF 。

【结构、型号】A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。

【制作特点】钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护之目的，喷漆均匀，安全门安装离地200mm 。

xzW8c 。

【产品特点】门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全生产保证体系要求。

【安装要求】铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。

【颜色要求】电梯安全门采用黄色，门下部档脚板采用黄、黑间隔，宽度为150 mm ，60度斜向布置。
