下载文档原格式

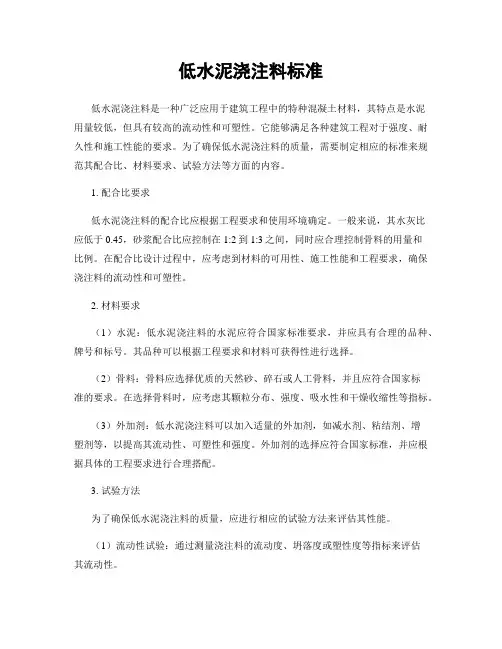

低水泥浇注料标准低水泥浇注料是一种广泛应用于建筑工程中的特种混凝土材料，其特点是水泥用量较低，但具有较高的流动性和可塑性。
它能够满足各种建筑工程对于强度、耐久性和施工性能的要求。
为了确保低水泥浇注料的质量，需要制定相应的标准来规范其配合比、材料要求、试验方法等方面的内容。
1. 配合比要求低水泥浇注料的配合比应根据工程要求和使用环境确定。
一般来说，其水灰比应低于0.45，砂浆配合比应控制在1:2到1:3之间，同时应合理控制骨料的用量和比例。
在配合比设计过程中，应考虑到材料的可用性、施工性能和工程要求，确保浇注料的流动性和可塑性。
2. 材料要求（1）水泥：低水泥浇注料的水泥应符合国家标准要求，并应具有合理的品种、牌号和标号。
其品种可以根据工程要求和材料可获得性进行选择。
（2）骨料：骨料应选择优质的天然砂、碎石或人工骨料，并且应符合国家标准的要求。
在选择骨料时，应考虑其颗粒分布、强度、吸水性和干燥收缩性等指标。
（3）外加剂：低水泥浇注料可以加入适量的外加剂，如减水剂、粘结剂、增塑剂等，以提高其流动性、可塑性和强度。
外加剂的选择应符合国家标准，并应根据具体的工程要求进行合理搭配。
3. 试验方法为了确保低水泥浇注料的质量，应进行相应的试验方法来评估其性能。
（1）流动性试验：通过测量浇注料的流动度、坍落度或塑性度等指标来评估其流动性。
（2）强度试验：通过压缩试验、抗拉试验或弯曲试验等来评估浇注料的强度性能。
（3）耐久性试验：通过测量浇注料的抗冻性、抗渗性、耐久性等来评估其耐久性能。
以上试验方法应根据国家标准或行业规范进行，以确保浇注料的质量符合要求。
总结：低水泥浇注料标准对于保证浇注料的质量和性能起到了重要的指导作用。
合理的配合比、优质的材料和科学的试验方法是确保浇注料质量的关键。
只有遵循标准的要求，严格控制每个环节，才能保证低水泥浇注料在建筑工程中的可靠性和稳定性。
以氧化铝和氧化镁为主要成分的可浇注耐火材料，包括有化学结合（水玻璃结合）的、水化结合（纯铝酸钙水泥结合）的和凝聚结合（氧化硅微粉+氧化镁细粉结合）的铝-镁质浇注料。
按所采用的原料品质不同可分为：普通铝-镁质浇注料；普通高铝-尖晶石质浇注料；氧化铝-氧化镁质浇注料；氧化铝-尖晶石质浇注料。
（1）普通铝-镁质浇注料是由特级或一级高铝矾土骨料与粉料（Al2O3≧85%）、烧结镁砂粉（MgO≧92%）组成的。
早期（20世纪80年代）的普通铝-镁质浇注料是用水玻璃溶液作结合剂，用于作钢包内衬具有较好的抗熔渣的渗透性，适于作模铸钢包内衬；但由于这类浇注料中含有水玻璃带入的Na2O,其高温荷重软化温度较低、抗熔渣侵蚀性也差，不适于作连铸钢包和炉外精炼钢包内衬使用，因此现在改用氧化硅微粉和氧化镁细粉作结合剂，依靠凝聚作用而产生结合。
1）凝聚结合的作用机理是：SiO2微粉与MgO细粉在水中先形成溶胶。
在水溶液中，SiO2胶粒是带负电的，MgO粒子在水化过程中会缓慢释放出Mg2+离子。
当Mg2+离子被带负电的胶体SiO2粒子吸附并使SiO2胶体粒子表面达到等电点时，SiO2粒子即发生凝聚作用，从而产生结合作用。
这类凝聚结合的浇注料避免了上述用水玻璃结合浇注料带入Na2O的不利影响，从而提高了浇注料的高温使用性能，现已普遍取代水玻璃结合铝-镁质浇注料用作中、小连铸钢包内衬。
2）凝聚结合的普通铝-镁质浇注料配料组成为：骨料为20~10mm,50%;10~5mm,10%;小于5mm，40%的高铝热料颗粒，粉料是由特级高铝熟料粉（小于0.074mm）、烧结镁砂粉（小于0.074mm）和氧化硅微粉（烟尘硅小于1μm）组成的。
骨料与粉料之比一般为（65~70）：（35~30）。
但粉料（基质）的配合比中要严格控制镁砂粉和氧化硅微粉的加入量。
其加入量是根据使用性能要求通过试验来确定。
3）凝聚结合铝-镁质浇注料的一般理化性能如下：化学成分：w(Al2O3)68%~76%,w(MgO)6%~8%,烘干（110℃，24h）后体积密度2.80~2.95g/cm3,耐压强度30~50MPa,抗折强度5~10MPa，1500℃，3h烧后体积密度2.70~2.90g/cm3,耐压强度40~80MPa,抗折强度8~12MPa,线变化率±0.5%。
低水泥浇注料标准
低水泥浇注料是一种使用水泥含量较低的混凝土材料，其标准包括以下几个方面：
1.水泥标准: 低水泥浇注料使用的水泥应符合国家或地区的相
关标准，如中国的GB 175-2007水泥标准。
水泥的质量应稳定，并符合所需的强度和耐久性要求。
2.水泥掺合料比例: 低水泥浇注料中水泥的含量一般应小于普
通混凝土的水泥含量，常见的掺合料包括粉煤灰、矿渣粉等，其掺入比例应根据工程要求确定。
3.配合比: 低水泥浇注料的配合比应根据工程要求确定，包括
水泥、砂、骨料、掺合料的比例和使用的水灰比等。
4.强度要求: 低水泥浇注料的强度应根据具体工程要求确定，
一般包括28天抗压强度和抗折强度等。
5.耐久性要求: 低水泥浇注料在使用时应具有一定的耐久性，
包括抗渗透性、抗冻融性、耐久性等指标，以保证其在使用寿命内能够满足工程要求。
总体而言，低水泥浇注料的标准应综合考虑水泥质量、配合比、强度要求和耐久性要求等因素，并根据具体工程要求进行确定。

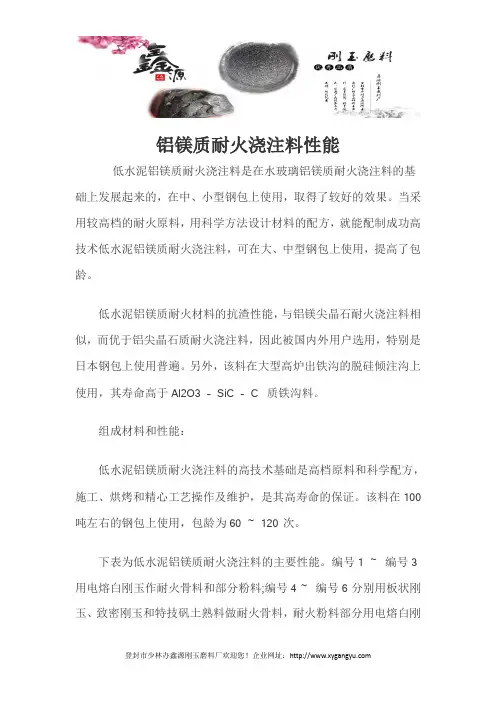

铝镁质耐火浇注料性能低水泥铝镁质耐火浇注料是在水玻璃铝镁质耐火浇注料的基础上发展起来的，在中、小型钢包上使用，取得了较好的效果。
当采用较高档的耐火原料，用科学方法设计材料的配方，就能配制成功高技术低水泥铝镁质耐火浇注料，可在大、中型钢包上使用，提高了包龄。
低水泥铝镁质耐火材料的抗渣性能，与铝镁尖晶石耐火浇注料相似，而优于铝尖晶石质耐火浇注料，因此被国内外用户选用，特别是日本钢包上使用普遍。
另外，该料在大型高炉出铁沟的脱硅倾注沟上使用，其寿命高于Al2O3 – SiC – C 质铁沟料。
组成材料和性能：低水泥铝镁质耐火浇注料的高技术基础是高档原料和科学配方，施工、烘烤和精心工艺操作及维护，是其高寿命的保证。
该料在100吨左右的钢包上使用，包龄为60 ~ 120次。
下表为低水泥铝镁质耐火浇注料的主要性能。
编号1 ~ 编号3用电熔白刚玉作耐火骨料和部分粉料;编号4 ~ 编号6分别用板状刚玉、致密刚玉和特技矾土熟料做耐火骨料，耐火粉料部分用电熔白刚玉;编号5 用轻烧镁砂粉，其余编号的用电熔镁砂粉;采用α- Al2O3 和SiO2 超微粉、CA-70水泥、三聚磷酸钠分散剂和快干剂等材料，精心配制。
从下表中看出，低水泥铝镁质耐火浇注料的性能是优良的。
MgO 含量不大于8%，与Al2O3 的含量为89% ~ 97.6%，说明材料优良;烧后线变化均为正值，气孔较低，强度较高，有利于浇注料的使用。
低水泥铝镁质耐火浇注料的主要性能登封市鑫源耐火材料厂专业生产加工各种不定性耐火材料，产品性能优良，能够任意造型，可机械化施工，衬体整体性好和使用寿命高等优点。
欢迎社会各界人士来我厂参观洽谈，努力把不定性耐火材料的发张推向一个新阶段，使它在高温技术领域中发挥更大的作用。

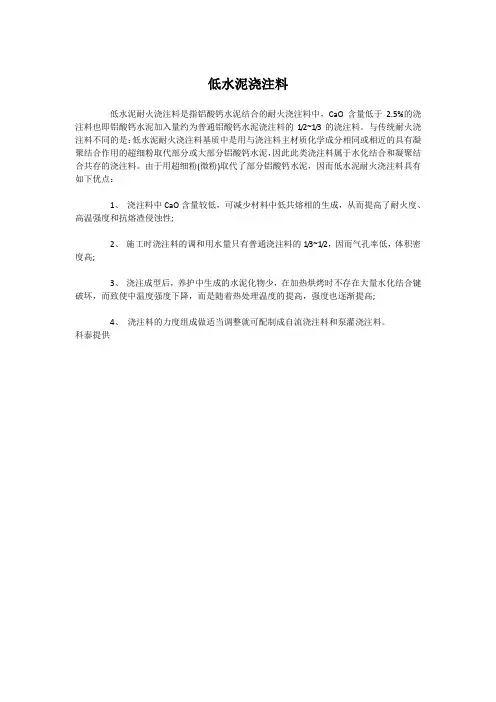

低水泥浇注料
低水泥耐火浇注料是指铝酸钙水泥结合的耐火浇注料中，CaO含量低于2.5%的浇注料也即铝酸钙水泥加入量约为普通铝酸钙水泥浇注料的1/2~1/3的浇注料。
与传统耐火浇注料不同的是：低水泥耐火浇注料基质中是用与浇注料主材质化学成分相同或相近的具有凝聚结合作用的超细粉取代部分或大部分铝酸钙水泥，因此此类浇注料属于水化结合和凝聚结合共存的浇注料。
由于用超细粉(微粉)取代了部分铝酸钙水泥，因而低水泥耐火浇注料具有如下优点：
1、浇注料中CaO含量较低，可减少材料中低共熔相的生成，从而提高了耐火度、高温强度和抗熔渣侵蚀性;
2、施工时浇注料的调和用水量只有普通浇注料的1/3~1/2，因而气孔率低，体积密度高;
3、浇注成型后，养护中生成的水泥化物少，在加热烘烤时不存在大量水化结合键破坏，而致使中温度强度下降，而是随着热处理温度的提高，强度也逐渐提高;
4、浇注料的力度组成做适当调整就可配制成自流浇注料和泵灌浇注料。
科泰提供。

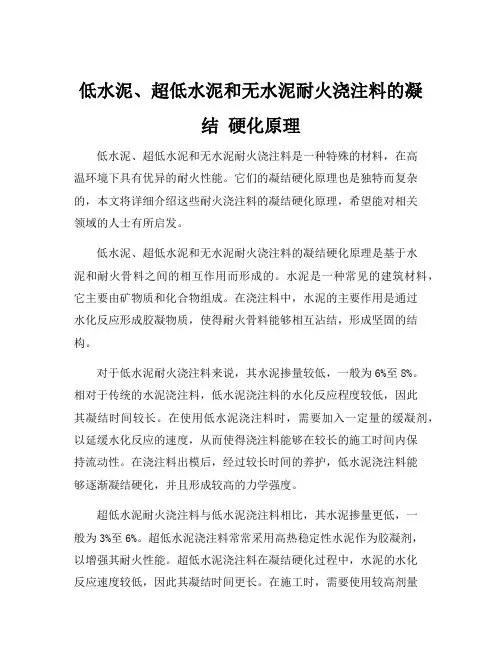

低水泥、超低水泥和无水泥耐火浇注料的凝结硬化原理低水泥、超低水泥和无水泥耐火浇注料是一种特殊的材料，在高温环境下具有优异的耐火性能。
它们的凝结硬化原理也是独特而复杂的，本文将详细介绍这些耐火浇注料的凝结硬化原理，希望能对相关领域的人士有所启发。
低水泥、超低水泥和无水泥耐火浇注料的凝结硬化原理是基于水泥和耐火骨料之间的相互作用而形成的。
水泥是一种常见的建筑材料，它主要由矿物质和化合物组成。
在浇注料中，水泥的主要作用是通过水化反应形成胶凝物质，使得耐火骨料能够相互沾结，形成坚固的结构。
对于低水泥耐火浇注料来说，其水泥掺量较低，一般为6%至8%。
相对于传统的水泥浇注料，低水泥浇注料的水化反应程度较低，因此其凝结时间较长。
在使用低水泥浇注料时，需要加入一定量的缓凝剂，以延缓水化反应的速度，从而使得浇注料能够在较长的施工时间内保持流动性。
在浇注料出模后，经过较长时间的养护，低水泥浇注料能够逐渐凝结硬化，并且形成较高的力学强度。
超低水泥耐火浇注料与低水泥浇注料相比，其水泥掺量更低，一般为3%至6%。
超低水泥浇注料常常采用高热稳定性水泥作为胶凝剂，以增强其耐火性能。
超低水泥浇注料在凝结硬化过程中，水泥的水化反应速度较低，因此其凝结时间更长。
在施工时，需要使用较高剂量的缓凝剂，以延缓凝结时间，从而保证浇注料的流动性。
经过充分的养护后，超低水泥浇注料能够凝结成为坚固的结构，并且具有出色的耐火性能。
无水泥耐火浇注料是指不添加水泥的浇注料，其胶结作用主要依靠水化硅酸盐等无水泥胶凝材料。
无水泥耐火浇注料灌注后，胶凝材料中的二氧化硅、三氧化二铝等成分会与耐火骨料中的金刚砂、白云石等反应，形成新的硅酸盐胶凝物质。
这种胶凝物质具有较好的耐火性能，并且能够使浇注料内部形成紧密的连接，提高其力学强度。
总之，低水泥、超低水泥和无水泥耐火浇注料的凝结硬化原理是建立在水泥和耐火骨料的相互作用之上的。
这些浇注料通过水化反应形成胶凝物质，使得耐火骨料能够相互沾结，并且最终形成坚固的结构。
【超全】一文让你了解耐火材料所有的浇注料，内附部分浇注料技术配比耐火浇注料是一种不经煅烧，加水搅拌后具有较好流动性的新型耐火材料，是不定形耐火材料中的一个重要品种。
由耐火骨料、耐火粉料和胶结剂(或另掺外加剂)按一定比例组成的混合料。
可以以散状形式出厂，也可制作成预制件。
耐火浇注料通常可按胶结剂种类、耐火骨料品种以及气孔率大小分类。
按胶结剂种类和结合方式分为：①水合结合的浇注料，如硅酸盐水泥结合耐火浇注料;铝酸盐水泥结合耐火浇注料;ρ-Al2O3结合耐火浇注料。
②水合结合加凝聚结合的浇注料，如低水泥结合耐火浇注料，超低水泥结合耐火浇注料。
③凝聚结合的浇注料，如黏土结合耐火浇注料，超微粉结合耐火浇注料，硅溶胶或铝溶胶结合耐火浇注料。
④化学结合的浇注料，如水玻璃结合耐火浇注料，磷酸及磷酸盐结合耐火浇注料，聚磷酸盐结合耐火浇注料，硫酸盐结合的耐火浇注料以及酚醛树脂结合的浇注料等。
按耐火原料品种分为硅质，半硅质，黏土质，髙铝质，刚玉质，镁质，尖晶石质以及特殊骨料耐火浇注枓(特殊骨料包括碳化硅、铬渣和锆英石等按气孔率分又为致密浇注料和轻质浇注料。
硅酸盐结合耐火浇注料是以普通硅酸盐水泥、矿渣硅酸盐水泥和硅酸盐耐热水泥等为胶结料，与耐火骨料、粉料配制而成。
其使用温度为700-1200℃，可用于整体承重耐热结构和窑炉内衬，特别是在热工设备基础和底板烟道、烟囱内衬以及热贮矿槽等工程中应用较多。
其材料组成与使用范围见下表。
按胶结剂种类不同可分为矾土水泥耐火浇注料、铝-60水泥耐火浇注料、低钙铝酸盐水泥浇注料利纯铝酸钙水泥耐火浇注料等。
铝睃盐水泥耐火浇注料具有快硬高强、热籐稳定性好、耐火度髙等特点，因此广泛应用于冶金、石油化工、水电、建材和机械等工业部门的一般工业窑炉和热工设备上，其最髙使用温度为1400-100℃,有的可达1800℃左右。
A 普通铝酸盐水泥结合耐火浇注料普通铝酸钙水泥结合耐火浇注料常用的胶结剂为矾土水泥、铝-60水泥、低钙铝酸盐水泥。
低水泥高铝浇注料导热系数低水泥高铝浇注料是一种具有较低水泥含量和较高铝含量的耐火材料。
它在高温条件下具有良好的耐火性能和导热性能。
本文将从导热系数的角度来探讨低水泥高铝浇注料的特点和应用。
我们需要了解导热系数的概念。
导热系数是指物质在单位时间内传导单位面积的热量，单位为焦耳/秒·米·摄氏度。
导热系数越小，说明材料的导热性能越好，热量传递越慢。
低水泥高铝浇注料的导热系数较低，这是由其特殊的配方和结构所决定的。
首先，低水泥高铝浇注料中的水泥含量较低，减少了水泥的传热路径，降低了热量的传导速度，从而降低了导热系数。
其次，高铝含量的添加使得材料中的铝矾土含量增加，铝矾土是一种导热性能较差的材料，也降低了整体的导热系数。
低水泥高铝浇注料的导热系数的低下，使其在高温环境下具有广泛的应用。
首先，它可以用于各种高温工业窑炉的衬里和隔热层，如冶金炉、玻璃窑炉、水泥窑炉等。
其导热系数的低下可以有效地减少热量的损失，提高能源利用率。
其次，低水泥高铝浇注料还可以用于炼钢和炼铁等冶金行业的炉底和炉墙，以承受高温和高压的冶炼过程。
再次，它还可以用于电力、化工等领域的高温设备和管道的隔热层，有效地防止热量的散失。
低水泥高铝浇注料的导热系数的低下还使其具有一定的保温性能。
在冬季寒冷的环境中，它可以起到保温的作用，减少室内外温差，提高室内的舒适度。
低水泥高铝浇注料由于其导热系数的低下，在高温环境下具有良好的耐火性能和导热性能。
它在各个行业的高温设备和管道中都有广泛的应用。
未来，随着科技的不断进步，低水泥高铝浇注料的导热系数有望进一步降低，为各行业的高温设备提供更好的隔热保温效果。
淄博宇能窑炉科技有限公司---------------------------------------------------------------------------------------------------------------------- 高铝质低水泥耐火浇注料粘土结合耐火浇注料的基础上，对高铝低水泥耐火浇注料的发展，主要品种有低水泥、超低水泥，没有水泥或超微粉和硅溶胶结合耐火浇注料，它集最耐火浇注料在身上的优点，具有高密度、高强度、低孔隙度、低磨损优点，热冲击和腐蚀的特点。
良好的使用效果和显著的社会效益和经济效益。
高铝质低水泥浇注料的突出特点是致密，强度高，使用带来的好处，但烤的麻烦，即，烘烤不当。
剥落或爆炸现象容易发生。
高铝质低水泥浇注料烘烤制定曲线合理炉和具有优良的防爆剂固体，顺利排除和浇注成型的身体水分，不会引起任何副作用。
钢纤维高强浇注料理化指标：粘结剂对低水泥浇注料性能的影响：低水泥浇注料的使用效果不仅是自身性质和矩阵有关，与施工质量也有非常密切的关系。
第一温度是低水泥浇注料的施工质量和低环境温度的因素会延长水泥水化反应时间，影响浇注料的强度增长，导致低水泥浇注料的流值衰减更快，缩短施工时间，从而影响了低水泥耐火浇注料的施工质量。
根据我们通常的施工反馈，粘合剂和高铝质低水泥浇注料施工温度影响大。
在20-30 C施工，材料中添加低水泥浇注的混凝剂，可以缩短施工，35℃以上的温度下，添加适量的缓凝剂，可以延长建筑材料的时间。
所以低水泥浇注料的使用可以适当根据施工情况调整，粘结剂的比例。
我们没有任何效果，经过多次试验，添加量的粘结剂来调整低水泥浇注料的强度。
在空气或水中硬化后的水泥矿物胶凝材料粉，如水混合后。
它在土木工程、水利工程、国防工程等工程中有广泛的应用。
根据中国水泥的强度分为六个等级，6个等级，200个，250个，300个，400个，个，500个，600个，个。
低水泥浇注料理化指标及使用说明低水泥浇注料理化指标及使用说明一、指标：AL2O3 60—65%SIO2 23—30%冷态抗折强度/MPa 110℃24h 5—61350℃3h 7---8冷态耐压强度/MPa 110℃24h 40---451350℃3h 50---60使用温度/℃低水泥浇注料施工工艺一、施工前准备，检查内容：1、检查待浇注施工部位现场清理状况；2、检查施工机具及备用件准备情况；3、检查锚固件规格、尺寸、布置及固定形式质量，其中金属锚固件必须做好膨胀补偿处理；4、检查与浇注料施工周围接触的耐火砖，保温材料的预防浇注料失水措施；5、检查施工用水，其水质必须达到饮用水标准；6、检查浇注料是否过期失效；凡上述各项检查合格验收后方可施工，施工中要确保不停电，不中断施工。
二、施工用模板可用钢和硬木板。
模板要有足够的强度，支模质量应确保不移位，不漏浆。
与浇注料接触面应刷脱模剂。
三、浇注料搅拌加水量应严格控制，应参考浇注料生产厂家提供的加水量，在保证施工性能的前提下，加水量宜少不宜多。
四、浇注料搅拌要求使用强制式搅拌机，使用前应清洗干净，搅拌时先干混均匀再加入8%水，然后再补加剩余水直至获得适合的施工稠度为止。
五、拌好的浇注料必须在30分钟内用完，已初凝甚至结块的浇注料不得使用。
六、导入模内的浇注料应立即分层震实，每层高度不大于300mm，间距250mm左右为宜，振动时不能触及锚固件和隔热层，不得在同一为止及震或重震。
看到浇注料表面返浆，气泡变少后将振动棒缓慢抽出，避免浇注料层产生离析现象和出现孔洞。
七、大面积浇注时要分块施工，每块面积以1.5平方米为宜。
膨胀缝要按设计要求留设在锚固件间隔的中间位置，不得遗漏。
八、待浇注料表面硬化后，强度达到70%以上方可拆模。
按浇注料品种及施工设计要求和参考浇注料生产厂家要求浇注体强度情况等来决定养护时间。
九、模板拆除后应及时对浇注体进行检查，出现蜂窝，剥落和孔洞等质量问题要及时处理和修补。
