车库门开门机安装调试(电子限位)

电动门控制器的安装调试手册一、前言电动门控制器是一种广泛应用于自动门系统中的设备，它能够实现对电动门的控制、监控和保护等功能。

本手册将详细介绍电动门控制器的安装和调试步骤，帮助用户正确使用电动门控制器，并确保其正常运行。

二、安装准备1. 确保所需要的电动门控制器和配件齐全，并检查其是否完好无损。

2. 确定安装位置，并确保该位置适合安装电动门控制器。

3. 关闭电源，并确保操作安全。

三、安装步骤1. 安装控制器面板：将控制器面板固定在预定位置上，并使用螺丝固定好。

2. 连接电源线：将电源线连接到控制器，并进行必要的接地处理，确保电气安全。

3. 连接电动门设备：根据电动门设备的接线图，将电动门设备连接到控制器上，并确保连接牢固可靠。

4. 连接其他外部设备（如传感器、遥控器等）：根据需要，将其他外部设备连接到控制器上，并进行相应的设置。

5. 检查连接：检查所有连接是否正确，确保无误后进行下一步操作。

四、调试步骤1. 接通电源：将电源线接通，并确保电流稳定。

2. 启动控制器：按下控制器上的启动按钮，并观察控制器面板上的指示灯是否正常亮起。

3. 调整参数设置：根据实际要求，对控制器进行相应的参数设置，包括开门速度、关门力度等。

4. 检查门的运行状态：通过遥控器或其他操作方式，测试门的开关、停止等功能，观察门的运行状态是否正常。

5. 依次测试其他功能：对控制器的其他功能（如反向、门磁感应等）进行测试，确保各功能正常可用。

6. 调试完成：经过以上步骤的检查和测试后，确认控制器的各项功能正常可用，调试工作完成。

五、注意事项1. 本手册中的安装调试步骤仅供参考，请根据实际情况进行调整。

2. 安装和调试过程中需谨慎操作，注意安全。

3. 如遇到问题，请及时咨询专业人士或厂家技术支持。

4. 严禁私自拆解或改动控制器内部零部件，以免损坏设备或导致安全事故。

六、结语通过本安装调试手册，您可以了解电动门控制器的安装和调试方法，帮助您正确使用电动门控制器，确保其正常运行。

DOUBLEWIN车库门行程调整+遥控器对码车库门行程调整：1.按UP、DOWN使门到完全关闭位置。

2.长按P键直到灯快速闪烁，按S键，门自动走动到门全开位置，马上单按S键；门自动向下走，直到门完全关闭位置，立刻单按S键。

3.门自动走到全开位置，然后自动回到全关位置。

4.灯关闭，调节行程完毕。

遥控器对码：1.长按P键，直到灯慢速闪烁。

2.按遥控器手柄按键2下。

3.等灯灭，对码完成4.清码（长按慢速闪烁，啥也不干）未验证。

按住电机外壳上P键，听见有咔哒声音的时候，离开电机一米半，按4下遥控器。

ok锁扣连接，关门位置，锁扣从后向前用遥控，遥控锁扣贝迪遥控器：贝迪遥控器的匹配：按LC键然后按手中的遥控器任意键即可！贝迪遥控器的清码: 按LC键不放，超过四秒清除源码！贝迪开机行程的调节: 按住C键3秒以上，显示门体向下运行到位置时按C键，门体上行待合适处再按C键，显示H设定完毕。

巨光遥控器：在巨光开门机上有个很大的按键是调行程的。

而遥控器的学习按键在电机的电路板上，我们需要打开开门机的外壳，就可以看到电路板上的学习遥控器的按键，按一下这个按键再连续按手中的遥控器车库门动了就说明这个遥控器已经学习上了。

巨光电机688、588型行程：按住设定键（J）3秒直到限定灯慢闪（K），这时按住开门键（I）门体走到合适位置松手，这时指示灯快闪几下变慢闪，再按住开门键（H）直到门体合适位置松手，调好后按设定键这时快闪几下变慢闪。

亿德亿德遥控器的匹配：先切断电源然后再接上，按K3键然后连续按两下遥控器匹配完成。

亿德的行程调节：按住K1车库门向上移动到适合的位置时按手中的遥控器上限位学习完成。

然后松开k1按键。

然后按住K2车库门向下移动到合适的位置时按手中的遥控器下限位学习完成。

然后松开k2键。

调节完成。

杜文遥控器的匹配：按一下P键然后连续按手中的遥控器直到门动为止（可能需要按十几下遥控器）。

行程的调节方法1：在杜文开门机上有两个按键“+”和“—”，先按住+键待门向上移动到合适的位置时松手，按下手中的遥控器下限位学习完成。

各种车库门电机配遥控————————————————————————————————作者：————————————————————————————————日期：各种车库门电机，开门机配置遥控器方法一、施普雷特：对[5P] + —P0 0 0(1) 按下“P”键约3秒钟，LED数码管闪烁显示“1”，松开按键。

(2) 点按“P”键4—5下，当出现LE时去按“+”键，会出现“L”时，对码进行学习。

(3) 用遥控器红色键，快速点按4下。

（先双击2下，再双击2下）(4) 对码后，等待再次出现“5P”时，遥控可用。

切记：在操作中显示屏不可乱按“+”“—”键，不然，车库门将不能使用！！！二、门人：后盖打开后，线路板内有：“遥控键”，“对码键”直接按下学习。

三、霍斯：按外边的“S”键进行学习。

四、莱特：电机后面或灯罩内有一个按键。

按一下进行学习。

五、佳禾：K1 K2 K3 K4O O O O （按K1键或K4键，其他键不动。

）六、玛斯特：电机后有一个红色按键，按一下进行学习。

七、老施普雷特：电机侧面打开有一按键，按一下进行学习。

八、理想，巨光，驰豹，森玛，昌顺，新奥诺：学习都是用电机里的学习按键进行学习。

九、美国力马：早期电机后面有一个大的绿色按键，将其按下，进行学习。

（按新遥控器两下）现在电机后面有一个红色的按键，将其按下，进行学习。

（按新遥控器两下）十、索玛学习方式：按“P”键四次指示灯7闪亮，然后按“+”指示灯7常亮。

这时按要匹配的遥控器任意键两秒指示灯7闪亮，按“P”键保存，其它灯常亮，匹配成功。

要删除在用的遥控器，即指示灯7闪亮后，按“-”3秒，指示灯7由常亮变为闪亮，所有遥控删除，再按“P”键保存模式并退出。

按P两下，遥控器4下，但是遥控器必须是同类。

十一、中天800N（博达的一样）：长按P键约5-6秒，直至7号灯闪亮（此状况下可以进行对码、消码操作）1、消码：按”-“号键3秒钟左右，7号灯由闪亮到熄灭，松开按键后，待7号灯再闪亮，消码成功。

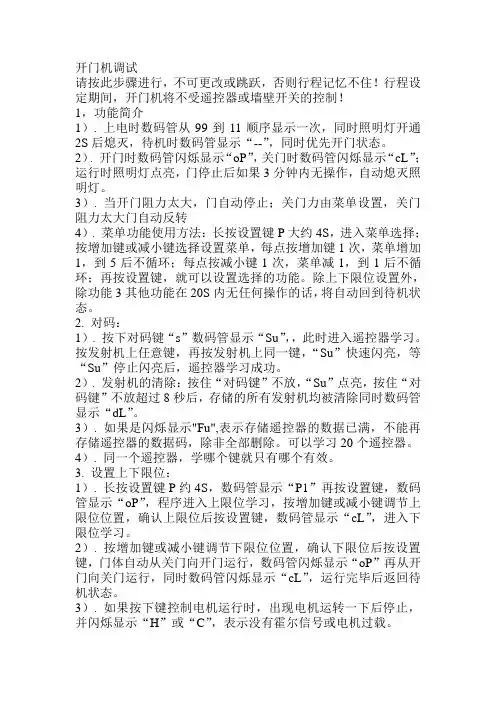

开门机调试请按此步骤进行，不可更改或跳跃，否则行程记忆不住！行程设定期间，开门机将不受遥控器或墙壁开关的控制！1，功能简介1）. 上电时数码管从99到11顺序显示一次，同时照明灯开通2S后熄灭，待机时数码管显示“--”，同时优先开门状态。

2）. 开门时数码管闪烁显示“oP”，关门时数码管闪烁显示“cL”；运行时照明灯点亮，门停止后如果3分钟内无操作，自动熄灭照明灯。

3）. 当开门阻力太大，门自动停止；关门力由菜单设置，关门阻力太大门自动反转4）. 菜单功能使用方法：长按设置键P大约4S，进入菜单选择；按增加键或减小键选择设置菜单，每点按增加键1次，菜单增加1，到5后不循环；每点按减小键1次，菜单减1，到1后不循环；再按设置键，就可以设置选择的功能。

除上下限位设置外，除功能3其他功能在20S内无任何操作的话，将自动回到待机状态。

2. 对码：1）. 按下对码键“s”数码管显示“Su”，，此时进入遥控器学习。

按发射机上任意键，再按发射机上同一键，“Su”快速闪亮，等“Su”停止闪亮后，遥控器学习成功。

2）. 发射机的清除：按住“对码键”不放，“Su”点亮，按住“对码键”不放超过8秒后，存储的所有发射机均被清除同时数码管显示“dL”。

3）. 如果是闪烁显示"Fu",表示存储遥控器的数据已满，不能再存储遥控器的数据码，除非全部删除。

可以学习20个遥控器。

4）. 同一个遥控器，学哪个键就只有哪个有效。

3. 设置上下限位：1）. 长按设置键P约4S，数码管显示“P1”再按设置键，数码管显示“oP”，程序进入上限位学习，按增加键或减小键调节上限位位置，确认上限位后按设置键，数码管显示“cL”，进入下限位学习。

2）. 按增加键或减小键调节下限位位置，确认下限位后按设置键，门体自动从关门向开门运行，数码管闪烁显示“oP”再从开门向关门运行，同时数码管闪烁显示“cL”，运行完毕后返回待机状态。

3）. 如果按下键控制电机运行时，出现电机运转一下后停止，并闪烁显示“H”或“C”，表示没有霍尔信号或电机过载。

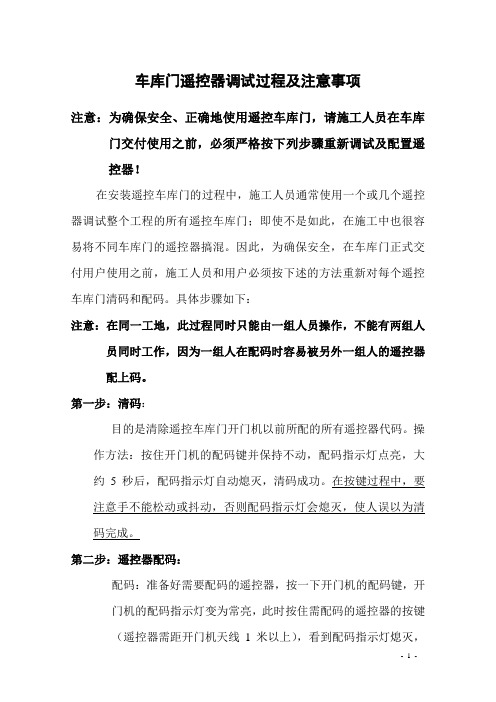

车库门遥控器调试过程及注意事项注意：为确保安全、正确地使用遥控车库门，请施工人员在车库门交付使用之前，必须严格按下列步骤重新调试及配置遥控器！在安装遥控车库门的过程中，施工人员通常使用一个或几个遥控器调试整个工程的所有遥控车库门；即使不是如此，在施工中也很容易将不同车库门的遥控器搞混。

因此，为确保安全，在车库门正式交付用户使用之前，施工人员和用户必须按下述的方法重新对每个遥控车库门清码和配码。

具体步骤如下：注意：在同一工地，此过程同时只能由一组人员操作，不能有两组人员同时工作，因为一组人在配码时容易被另外一组人的遥控器配上码。

第一步：清码：目的是清除遥控车库门开门机以前所配的所有遥控器代码。

操作方法：按住开门机的配码键并保持不动，配码指示灯点亮，大约5秒后，配码指示灯自动熄灭，清码成功。

在按键过程中，要注意手不能松动或抖动，否则配码指示灯会熄灭，使人误以为清码完成。

第二步：遥控器配码：配码：准备好需要配码的遥控器，按一下开门机的配码键，开门机的配码指示灯变为常亮，此时按住需配码的遥控器的按键（遥控器需距开门机天线1米以上），看到配码指示灯熄灭，则第一个遥控器配码完成，松开遥控器按键；再按一下开门机的配码键，开门机的配码指示灯变为常亮，此时按住需配码的第二个遥控器的按键，看到配码指示灯熄灭，则第二个遥控器配码完成，松开遥控器按键。

注意：如在你未按遥控器按键之前，配码指示灯熄灭，则表明开门机错误的配到了其它的遥控器编码，说明附近有其它的遥控器在操作。

在这种情况下，需消除干扰源，并重新从清码开始操作。

注意：在所有的遥控器配码完成后，检查开门机的配码指示灯，此时该灯应处于熄灭状态。

如配码指示灯亮，则开门机处于配码状态，有可能配到其它遥控器而造成车库门自动开门或者互相开门，此时应按一下配码键，使配码指示灯熄灭。

然后开门机可正常开始使用。

注意：在配码过程中，需对遥控器严格管理，以防止遥控器混乱，造成车库门互开。

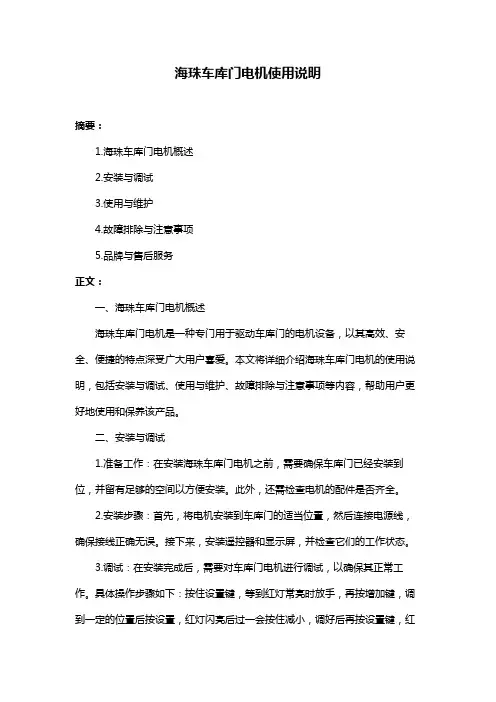

海珠车库门电机使用说明摘要：1.海珠车库门电机概述2.安装与调试3.使用与维护4.故障排除与注意事项5.品牌与售后服务正文：一、海珠车库门电机概述海珠车库门电机是一种专门用于驱动车库门的电机设备，以其高效、安全、便捷的特点深受广大用户喜爱。

本文将详细介绍海珠车库门电机的使用说明，包括安装与调试、使用与维护、故障排除与注意事项等内容，帮助用户更好地使用和保养该产品。

二、安装与调试1.准备工作：在安装海珠车库门电机之前，需要确保车库门已经安装到位，并留有足够的空间以方便安装。

此外，还需检查电机的配件是否齐全。

2.安装步骤：首先，将电机安装到车库门的适当位置，然后连接电源线，确保接线正确无误。

接下来，安装遥控器和显示屏，并检查它们的工作状态。

3.调试：在安装完成后，需要对车库门电机进行调试，以确保其正常工作。

具体操作步骤如下：按住设置键，等到红灯常亮时放手，再按增加键，调到一定的位置后按设置，红灯闪亮后过一会按住减小，调好后再按设置键，红灯闪亮即可。

三、使用与维护1.使用：在使用海珠车库门电机时，需确保车库门在关闭状态下，然后按下遥控器的开门键，电机将自动开启并驱动车库门打开。

同样，在开门状态下，按下遥控器的关门键，电机将自动关闭。

2.维护：为了保证海珠车库门电机的正常运行，需要定期对其进行维护。

主要包括清洁电机表面，检查电源线是否破损，保持遥控器和显示屏的工作状态等。

四、故障排除与注意事项1.故障排除：在使用过程中，如果遇到车库门电机无法正常工作，可以参照产品说明书进行故障排查。

常见的故障有电源线接触不良、电机内部故障等。

针对不同故障，采取相应的解决措施。

2.注意事项：在使用过程中，需注意不要让车库门电机处于潮湿环境中，以免影响其使用寿命。

同时，避免在运行过程中突然停止电机，以免损坏车库门。

五、品牌与售后服务海珠车库门电机作为一款知名品牌，拥有良好的售后服务。

在使用过程中，如果遇到任何问题，可以随时联系售后服务人员，他们会为您提供专业的解决方案。

固得车库门说明书篇一：车库门使用说明书东平车库门控制板使用说明书五、注意事项1、为了不影响接收性能，请将接收天线拉直悬空。

2、变压器的输出电压和功率应与电机相匹配；3、该控制板应放在通风干燥的地方。

技术支持：东平车库门配件总汇．为了确保您的人身和财产安全，减少不必要的事故发生，保证本产品的正常使用，安装前请您务必详细阅读说明书，并严格按照要求认真进行安装、设置和操作。

保存好说明书，以备日后使用。

一、功能简介（CPU）进行控制，复位速度快、抗干扰能力强、性能更加稳定可靠；遥控接收更加稳定灵敏，而且距离远。

该控制器的主要功能如下：1、电子限位功能：使用霍尔元件采集电机运转长度和限位，安装方便，使用可靠；2、手动功能：单键循环控制；3、遥控功能：左键为控制键，单键循环控制，右键为解锁键；4、自动加锁功能：自动加锁功能开启后，门体运行到下限位以后2秒钟自动加锁；5、遇阻检测功能：开门遇阻停止，关门遇阻反弹约20厘米以后停止，关门软结束时遇阻停止；6、光电开关功能：光电开关功能开启以后，开门不起作用，关门时断开“GK”与“GND”，电机反弹向开门方向运行到上限位后停止；7、自动关门功能：该功能开启时，门体开门到上限位5分钟后自动关门到下限位；8、礼貌灯功能：电机每次停止后，礼貌灯延时2分50秒后熄灭。

9、报警功能：电机运行到下限位以后，断开“A_SM”，接在“ALARM”上的报警喇叭响；10、后备电源功能：具有电瓶接口，可以接电瓶作为后备电源二、功能设置1、接通电源接通电源，礼貌灯亮，三个红色指示灯闪烁后熄灭，同时礼貌灯熄灭。

2、遥控器学习和清除2.1 按住“对码键”不放1秒以上，“对码灯”直亮，进入遥控器学习状态，连续按遥控器上的左键两下，“对码灯”闪烁，闪烁结束后，遥控器学习成功，左键为控制键，单键循环控制，右键为解锁键；2.2 若学习多只遥控器，请按以上2.1步骤逐个配置，最多可学习30只遥控器；2.3 遥控器清除：按住“对码键”不放6秒钟以上，“对码灯”熄灭以后，所存储的遥控器被全部清除3、门体的上、下限位学习 3.1 按住“设置键”不放2 ，进入上限位学习状态；3.2 按住“增加键”不放，“运行灯”闪烁，同时门体向开门方向运行（此时，门体必须向开(本文来自：小草范文网:固得车库门说明书)门方向运行，如果向关门方向运行，请调换电机线），达到上限位以后松开“增加键”（此时可通过“增加键”和“减小键”进行微调），按住“设置键”不放，确认当前的位置为上限位，“运行灯”闪烁后熄灭，“状态灯”直亮，松开“设置键”，进入下限位学习状态；3.3 按住“减小键”不放，“状态灯”闪烁，同时门体向关门方向运行，到达下限位后松开“减小键”（此时可通过“增加键”和“减小键”进行微调），按“设置键”不放，确认当前位置为下限位，“状态灯”闪烁后熄灭，松开“设置键”，下限位学习结束。

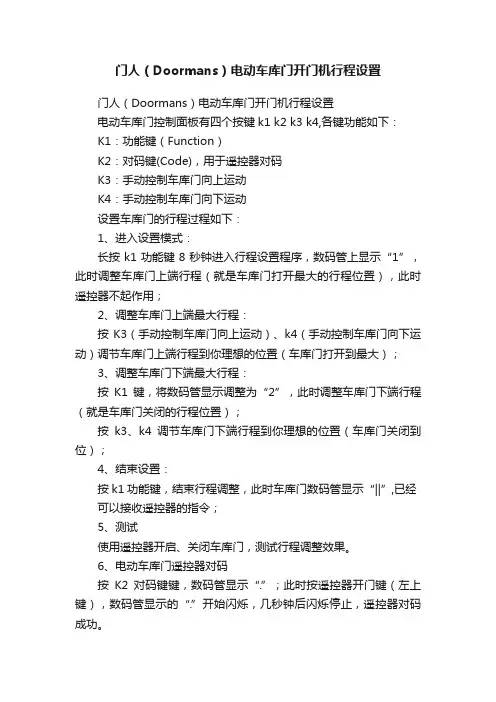

门人（Doormans）电动车库门开门机行程设置门人（Doormans）电动车库门开门机行程设置电动车库门控制面板有四个按键k1 k2 k3 k4,各键功能如下：K1：功能键（Function）K2：对码键(Code)，用于遥控器对码K3：手动控制车库门向上运动K4：手动控制车库门向下运动设置车库门的行程过程如下：1、进入设置模式：长按k1功能键8秒钟进入行程设置程序，数码管上显示“1”，此时调整车库门上端行程（就是车库门打开最大的行程位置），此时遥控器不起作用；2、调整车库门上端最大行程：按K3（手动控制车库门向上运动）、k4（手动控制车库门向下运动）调节车库门上端行程到你理想的位置（车库门打开到最大）；3、调整车库门下端最大行程：按K1键，将数码管显示调整为“2”，此时调整车库门下端行程（就是车库门关闭的行程位置）；按k3、k4调节车库门下端行程到你理想的位置（车库门关闭到位）；4、结束设置：按k1功能键，结束行程调整，此时车库门数码管显示“||”,已经可以接收遥控器的指令；5、测试使用遥控器开启、关闭车库门，测试行程调整效果。

6、电动车库门遥控器对码按K2对码键键，数码管显示“.”；此时按遥控器开门键（左上键），数码管显示的“.”开始闪烁，几秒钟后闪烁停止，遥控器对码成功。

补充：近期在调整车库门时，发现调整后再测试遥控器时，按下遥控器开门键，开门机只动一下就停止了，再按一下遥控器开门机反向动一下就又停了。

解决：反向调整开门机行程试一下，可能是你在调整行程时，应该调车库门上限时，你把车库门调到了关门的位置，该调车库门下限时你把车库门调到了开门的位置，这样在逻辑上是通不过的，所以开门机仅仅能动作一下。

这应该是开门机的一种自我保护功能。

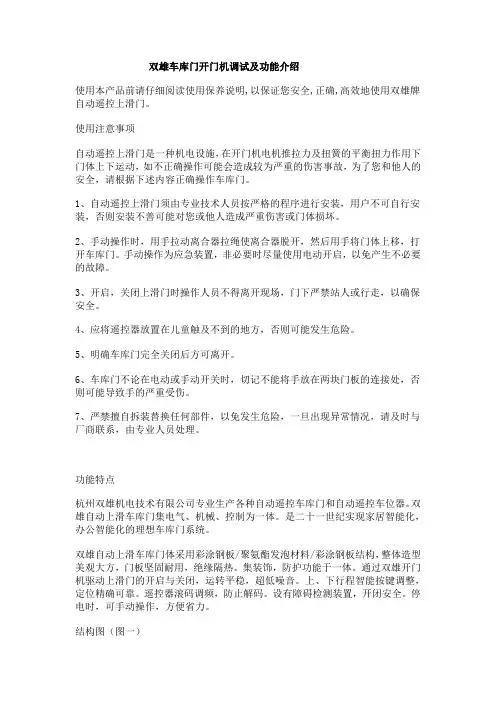

双雄车库门开门机调试及功能介绍使用本产品前请仔细阅读使用保养说明,以保证您安全,正确,高效地使用双雄牌自动遥控上滑门。

使用注意事项自动遥控上滑门是一种机电设施，在开门机电机推拉力及扭簧的平衡扭力作用下门体上下运动，如不正确操作可能会造成较为严重的伤害事故，为了您和他人的安全，请根据下述内容正确操作车库门。

1、自动遥控上滑门须由专业技术人员按严格的程序进行安装，用户不可自行安装，否则安装不善可能对您或他人造成严重伤害或门体损坏。

2、手动操作时，用手拉动离合器拉绳使离合器脱开，然后用手将门体上移，打开车库门。

手动操作为应急装置，非必要时尽量使用电动开启，以免产生不必要的故障。

3、开启，关闭上滑门时操作人员不得离开现场，门下严禁站人或行走，以确保安全。

4、应将遥控器放置在儿童触及不到的地方，否则可能发生危险。

5、明确车库门完全关闭后方可离开。

6、车库门不论在电动或手动开关时，切记不能将手放在两块门板的连接处，否则可能导致手的严重受伤。

7、严禁擅自拆装替换任何部件，以免发生危险，一旦出现异常情况，请及时与厂商联系，由专业人员处理。

功能特点杭州双雄机电技术有限公司专业生产各种自动遥控车库门和自动遥控车位器。

双雄自动上滑车库门集电气、机械、控制为一体。

是二十一世纪实现家居智能化，办公智能化的理想车库门系统。

双雄自动上滑车库门体采用彩涂钢板/聚氨酯发泡材料/彩涂钢板结构，整体造型美观大方，门板坚固耐用，绝缘隔热。

集装饰，防护功能于一体。

通过双雄开门机驱动上滑门的开启与关闭，运转平稳，超低噪音。

上、下行程智能按键调整，定位精确可靠。

遥控器滚码调频，防止解码。

设有障碍检测装置，开闭安全。

停电时，可手动操作，方便省力。

结构图（图一）技术参数电源电压：…………220V 50HZ 交流公称拉力：…………600N运行速度：…………每秒17厘米运行距离：…………可调至5米耗电量（运行中）： 140W 公称扭矩：…………12N.m耗电量（待机状态）：4W 门体材料：……… 钢/聚氨酯发泡/钢操作方法：......... 遥控、手动遥控距离： (20)门支撑杆：………可变长度门臂手动装置：………电机离合装置人身安全：………遇障碍物反弹电机类型：………直流减速电机附件均使用低电压电机工作电压：…24V 直流升降力：…………数码式独立调整行程设置：………数码式独立调整使用保养方法一、遥控操作双雄牌上滑门为您配有遥控装置，您可使用遥控器开门与关门。

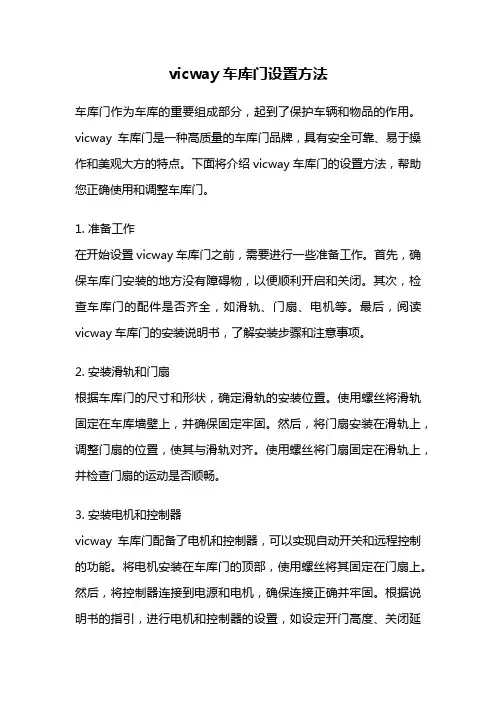

vicway车库门设置方法车库门作为车库的重要组成部分，起到了保护车辆和物品的作用。

vicway车库门是一种高质量的车库门品牌，具有安全可靠、易于操作和美观大方的特点。

下面将介绍vicway车库门的设置方法，帮助您正确使用和调整车库门。

1. 准备工作在开始设置vicway车库门之前，需要进行一些准备工作。

首先，确保车库门安装的地方没有障碍物，以便顺利开启和关闭。

其次，检查车库门的配件是否齐全，如滑轨、门扇、电机等。

最后，阅读vicway车库门的安装说明书，了解安装步骤和注意事项。

2. 安装滑轨和门扇根据车库门的尺寸和形状，确定滑轨的安装位置。

使用螺丝将滑轨固定在车库墙壁上，并确保固定牢固。

然后，将门扇安装在滑轨上，调整门扇的位置，使其与滑轨对齐。

使用螺丝将门扇固定在滑轨上，并检查门扇的运动是否顺畅。

3. 安装电机和控制器vicway车库门配备了电机和控制器，可以实现自动开关和远程控制的功能。

将电机安装在车库门的顶部，使用螺丝将其固定在门扇上。

然后，将控制器连接到电源和电机，确保连接正确并牢固。

根据说明书的指引，进行电机和控制器的设置，如设定开门高度、关闭延迟等。

4. 连接遥控器和安全装置vicway车库门可以通过遥控器进行操作，方便快捷。

将遥控器与控制器进行配对，按照说明书的步骤进行操作。

确保遥控器与控制器的信号连接正常。

此外，vicway车库门还配备了安全装置，如红外线传感器和防夹手装置。

将这些安全装置安装在车库门的两侧，并确保其正常工作。

5. 进行调试和测试安装完成后，进行调试和测试是必要的。

首先，检查车库门的开关是否灵活，没有卡滞或异常声音。

然后，通过遥控器测试车库门的开门和关门功能，确保操作正常。

同时，测试安全装置的功能，如红外线传感器是否能够及时检测到障碍物，并使门扇停止运动。

6. 进行常规维护为了保持vicway车库门的良好状态，定期进行常规维护是必要的。

首先，清洁车库门的表面和滑轨，确保其干净无尘。

DOUBLEWIN车库门行程调整+遥控器对码车库门行程调整：1.按UP、DOWN使门到完全关闭位置。

2.长按P键直到灯快速闪烁，按S键，门自动走动到门全开位置，马上单按S键；门自动向下走，直到门完全关闭位置，立刻单按S键。

3.门自动走到全开位置，然后自动回到全关位置。

4.灯关闭，调节行程完毕。

遥控器对码：1.长按P键，直到灯慢速闪烁。

2.按遥控器手柄按键2下。

3.等灯灭，对码完成4.清码（长按慢速闪烁，啥也不干）未验证。

按住电机外壳上P键，听见有咔哒声音的时候，离开电机一米半，按4下遥控器。

ok锁扣连接，关门位置，锁扣从后向前用遥控，遥控锁扣贝迪遥控器：贝迪遥控器的匹配：按LC键然后按手中的遥控器任意键即可！贝迪遥控器的清码: 按LC键不放，超过四秒清除源码！贝迪开机行程的调节: 按住C键3秒以上，显示门体向下运行到位置时按C键，门体上行待合适处再按C键，显示H设定完毕。

巨光遥控器：在巨光开门机上有个很大的按键是调行程的。

而遥控器的学习按键在电机的电路板上，我们需要打开开门机的外壳，就可以看到电路板上的学习遥控器的按键，按一下这个按键再连续按手中的遥控器车库门动了就说明这个遥控器已经学习上了。

巨光电机688、588型行程：按住设定键（J）3秒直到限定灯慢闪（K），这时按住开门键（I）门体走到合适位置松手，这时指示灯快闪几下变慢闪，再按住开门键（H）直到门体合适位置松手，调好后按设定键这时快闪几下变慢闪。

亿德亿德遥控器的匹配：先切断电源然后再接上，按K3键然后连续按两下遥控器匹配完成。

亿德的行程调节：按住K1车库门向上移动到适合的位置时按手中的遥控器上限位学习完成。

然后松开k1按键。

然后按住K2车库门向下移动到合适的位置时按手中的遥控器下限位学习完成。

然后松开k2键。

调节完成。

杜文遥控器的匹配：按一下P键然后连续按手中的遥控器直到门动为止（可能需要按十几下遥控器）。

行程的调节方法1：在杜文开门机上有两个按键“+”和“—”，先按住+键待门向上移动到合适的位置时松手，按下手中的遥控器下限位学习完成。

仕嘉车库门电机说明书第一章：概述1.1产品介绍1.2主要特点1）高性能电机：采用高效率电机，可提供稳定的驱动力和持久的使用寿命。

2）智能控制：配备智能控制系统，可根据用户需求进行自动开启和关闭车库门的控制。

3）安全保护：具备多重安全保护机制，如防撞检测、限位设置等，确保使用过程中的安全。

4）低噪音设计：采用抗噪技术，工作时噪音低，不会干扰周围环境。

第二章：安装与调试2.1安装前准备1）确认车库门的尺寸和重量，确保电机适用于该车库门。

2）保证车库门轨道和支撑结构的牢固性和可靠性。

3）确保车库门电源电压符合电机要求。

2.2安装步骤1）安装电机：将电机安装在车库门的上方，通过螺丝固定好。

2）安装齿轮和链条：安装驱动齿轮和链条，确保与电机相连。

3）固定车库门：将车库门固定在轨道上，与链条相连接。

4）安装控制面板：将控制面板安装在适当位置，并连接好电源线和控制线。

5）接通电源：接通电源，检查电机和控制系统的正常运行。

2.3调试与设置1）限位设置：根据车库门的开启和关闭范围，进行上下限位的设置。

2）碰撞检测：设置碰撞检测开关，并进行碰撞测试，调节灵敏度。

3）遥控器配对：按照说明书中的步骤，进行遥控器与电机的配对设置。

4）电机力度调整：根据实际需要，调整电机提供的力度大小。

5）其他功能设置：根据用户需求，进行其他功能设置，如定时控制、灯光控制等。

第三章：使用与维护3.1开启车库门使用遥控器或控制面板上的按钮，按下开启按钮，车库门将自动开启。

3.2关闭车库门使用遥控器或控制面板上的按钮，按下关闭按钮，车库门将自动关闭。

3.3其他操作根据产品的具体功能，进行相应的操作，如定时开关机、灯光控制等。

3.4安全注意事项1）禁止拆卸电机或改动电机内部部件。

2）使用时请保持车库门周围空间的畅通，以防止卡阻。

3）定期检查电机和控制系统的工作状态，确保正常运行。

4）不得将电机暴露在潮湿、高温、腐蚀性环境中。

5）保持电机清洁，定期清除灰尘和杂物，以延长使用寿命。

霍斯车库门调行程 The manuscript was revised on the evening of 2021
FORESEE霍斯车库门（一代）
一、FORESEE霍斯 F350电机面板上四个键分别为“ S、P、+、-”用于调试自动车库门行程的，详见以下步骤：
1、开门上限（即让门体向上移动）：按住P键不放，直到显示1，点按P键1闪动，按+或者-键，门体上升或者下降，到达合理位置后点按P键保存。

2、关门下限（即让门体向下移动）：点按-键显示2，点按P键2闪动，按+或者-键，门体上升或者下降，关闭至合理位置后，按P 键保存。

3、点按-键显示3，点按P键，门上升。

停止后，再点按P键，门下降。

停止后，点按P键。

4、点按+键显示，直至显示1，长按P键退出。

二、配遥控器手柄
1、到市场买FORESEE霍斯(一代) 遥控器手柄。

2、点按开门机S键，开门机显示0，0消失后，连续按遥控器手柄上任意键两次。

三、取消遥控器手柄
长按S键，所有遥控器手柄均取消。

【上行程：按住P键（约五秒），显示1，按+或-键设置上行程，设置完毕按P 键，储存并显示2. 下行程：按+或-键设置下行程，设置完毕按P键，储存并显示3】。

车库升降门电机行程调整方法
车库升降门电机行程调整方法
按钮
指示灯
调控按钮和指示灯安装在电机控制板上。

调整方法：
1、先按住设置按钮直到对应的设置指示灯常亮；
2、设置指示灯常亮后放开设置按钮，点击设置按钮来切换到开门或开门指示灯亮。

3、开门指示灯闪亮后按住开门按钮来调整开门行程，调到适当位置后松开按钮，再按设置按钮到设置指示灯息。

4、再按设置按钮灯常亮后，点击切换到关门灯闪亮，按关门按钮到适当位置后松开。

再按设置按钮到设置指示灯息。

电动车库门调试限位，维修车库门控制器
电动车库门电机行程在厂家安装车库门时就已经调节好了，但是使用过程中，可能出现行电机程限位走动的问题，如果有走动，门体开不到位或者关不到位，那么需要调整电机限位。

下面紫蓝翔南宁电动车库门厂家告诉您电动车库门电机行程如何调节。

一、车库门电机调节方法： 1、按下控制板上的FUNC键，此时RUN灯开始闪亮，按住此键超过8秒，RUN灯变为常亮，此时程序进入开关门行程和过载力学习过程； 2、按INC键，此时电机开始向开门的方向运行，按住不放，电机运行速度由慢转快，同时RUN指示灯闪亮，表明电机向上运行。

到达理想的位置后松开按键，电机停止运行；如果按下DEC键，则电机由慢转快向关门方向运行，STA灯闪亮。

用这两个按键可调节上到位的位置。

3、如果上到位的位置调整合适后，按FUNC键一次，则RUN指示灯快速闪烁后熄灭，表明上到位学习完成；同时STA指示灯点亮，程序进入下到位学习过程；
4、用 INC和DEC两个按键调整下到位位置，在到达预定位置后，按FUNC键一次，此时STA灯闪亮，表明下到位学习完成；
5、上下到位位置学习完毕，程序自动进入开关门力量学习：门体首先向开门的方向运行，同时RUN灯点亮，在门体运行的过程中，程序自动测量运行中门体所受到的阻力，到达上到位后，自动停止，延时一段时间后，程序自动关门，此时STA灯点亮，程序测量关门时的力量，到达下到位后，自动停止；
6、力量学习完毕，保存所有学习到的值，同时RUN、
STA灯闪亮数次，表明程序学习完毕； 7、此时按遥控器上的按键或墙壁电动按扭开关上的按键，则车库门电机按照要求运转精心搜集整理，只。

霍尔电子限位车库门
1.电子限位功能：使用霍尔元件采集电机运转长度和限位，安装方便，使用可靠；
2.手动功能：单键循环控制；
3.遇阻检测功能：开门遇阻停止，关门遇阻反弹约20厘米以后停止，关门软结束时遇阻停止；
4.自动关门功能：该功能开启时，门体开门到上限位5分钟后自动关门到下限位；
5.礼貌灯功能：电机每次停止后，礼貌灯延时2分50秒后熄灭。

技术参数
1.控制板输入电压：AC24V/50Hz
2.控制板静态功耗：≤1W
3.电机额定电压：DC24V最大功率：50W
4.遥控器工作电压：DC12V（电池供电）
5.遥控器功耗：工作电流≤12mA
6.遥控器发射频率：433MHz
7.空阔地发射距离：30米（空旷无干扰50米以上）
8.工作温度：-20℃～+55℃。

施普雷特S60开门机说明书一：基本操作方法1、遥控电动车库门：车库外可通过操作遥控器使门体启闭，车库内可通过操作遥控器或墙壁按钮使门体启闭,停电时通过打开停电紧急进入装置（应急锁），将开门机的离合装置打开，实现手动开门或关门；S60可实现停电手动锁门。

停电手动锁门如右图所示:在停电的情况下，如果门体位于开启状态,可脱开离合器，手动把门体拉向关门位置，门体会锁闭在导轨上的限位孔内，从而实现停电锁门。

来电时，无需手动开锁,可直接操作遥控器或墙壁开关，当开门机运行至关门位置时，离合器会自动合上，同时自动解锁，然后即可正常电动启闭门体。

二、 S60开门机调试方法：2。

1 接通电源注意：安装及布线时必须依照建筑施工标准及电气准则进行，电源必须接到有接地的插座上，禁止去掉电源线上的接地引线。

打开白色灯罩，找到如图八所示的接线板，本机所有的控制图八参数调节及接线工作均可在此完成。

检查各项接线正确无误后,接通电源，LED数码管闪烁显示“SP"，表示驱动器当前处在待机状态，可正常运行或进行调试。

按下“P”键并保持，约3秒钟后LED数码管将闪烁显示“1"，此时松开按键,可进入第一级设置，如继续保持按键按下约6秒钟，LED数码管将闪烁显示“2"，此时松开按键，可进入第二级设置。

在调试过程中,按“P”键可保存当前的设置值，并自动进入下一项设置.如果不需要修改当前设置，可直接按“P”键,进入下一项设置。

2。

2 第一级设置在待机状态下，按下“P”键并保持约3秒钟,当LED数码管闪烁显示“1”时,松开按键，进入第一级设置：a、开门行程设置：LED数码管闪烁显示“OL”，按“＋"键或“－"键，将门体运行到全开启位置，然后按“P"键确认;b、关门行程设置：LED数码管闪烁显示“CL”，按“＋”键或“－”键，将门体运行到全关闭位置，然后按“P”键确认；注意:在行程设置过程中，如果在开门运行时自动停止，或者在关门运行时自动停止并反向运行，请先在第二级设置中增大开、关门负载力,然后再重新设置开、关门行程位置。
