本课程设计的目的热力发电厂课程设计的主要目的是要确定在不同负荷工况下各部分汽水流量及其参数、发电量、供热量及全厂性的热经济指标，由此衡量热力设备的完善性,热力系统的合理性，运行的安全性和全厂的经济性.是学生在学习热力发电厂课程后的一次综合性的训练,是本课程的重要环节。

通过课程设计是学生进一步巩固、加深所学的理论知识并有所扩展；学习并掌握热力系统全面性计算和局部性分析的初步方法；培养学生查阅、使用国家有关设计标准、规范,进行实际工程设计，合理选择和分析数据的能力；锻炼提高运算、制图、计算机编程等基本技能;增强工程概念，培养学生对工程技术问题的严肃、认真和负责的态度。

2.计算任务1。

根据给定的热力系统数据，在h—s图上汇出蒸汽的汽态膨胀线(要求出图占一页）。

2.计算额定功率下的汽轮机进汽量D0，热力系统各汽水流量D j。

3.计算机组和全厂的热经济性指标（机组汽耗量、机组热耗量、机组热耗率、机组汽耗率、绝对电耗率、全厂标准煤耗量、全厂标准煤耗率、全厂热耗率、全厂热效率）.3。

计算原始资料1。

汽轮机形式及参数（1）机组形式：亚临界、一次中间再热、四缸四排气、单轴、凝汽式机组。

(2）额定功率：P e=600MW.(3）主蒸汽初参数（主汽阀前):P0=16.7Mpa,t0=537℃。

（4）再热蒸汽参数（进汽阀前）:热段：P rh=3。

234Mpa，t rh=537℃冷段:P'rh=3.56Mpa,t'rh=315℃。

（5）汽轮机排气压力P c=4.4/5。

39KPa，排气比焓h c=2333.8KJ/kg。

2.回热加热系统参数（1（2）最终给水温度：t fw=274。

1℃。

(3）给水泵出口压力:P u=20。

13Mpa,给水泵效率:83%。

（4)除氧器至给水泵高差：21.6m。

(5)小汽机排汽压力：Pc=6.27kPa。

小汽机排气焓:2422.6KJ/kg。

3。

锅炉型式及参数（1）锅炉形式:英国三井2027-17。

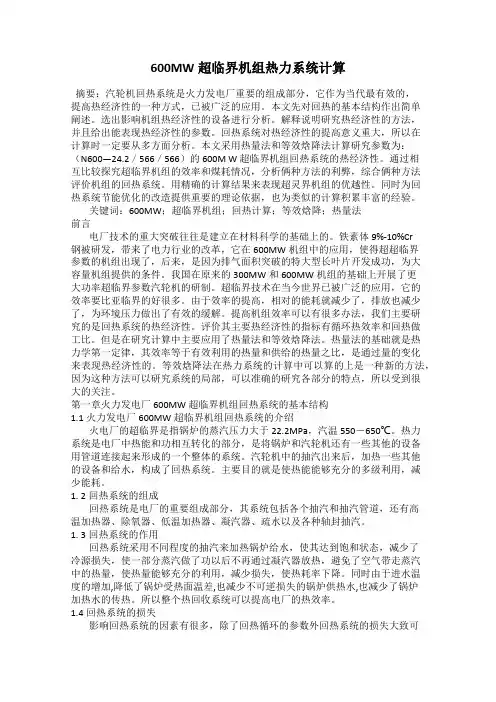

600MW超临界机组热力系统计算摘要：汽轮机回热系统是火力发电厂重要的组成部分，它作为当代最有效的，提高热经济性的一种方式，已被广泛的应用。

本文先对回热的基本结构作出简单阐述。

选出影响机组热经济性的设备进行分析。

解释说明研究热经济性的方法，并且给出能表现热经济性的参数。

回热系统对热经济性的提高意义重大，所以在计算时一定要从多方面分析。

本文采用热量法和等效焓降法计算研究参数为：（N600—24.2／566／566）的600M W 超临界机组回热系统的热经济性。

通过相互比较探究超临界机组的效率和煤耗情况，分析俩种方法的利弊，综合俩种方法评价机组的回热系统。

用精确的计算结果来表现超灵界机组的优越性。

同时为回热系统节能优化的改造提供重要的理论依据，也为类似的计算积累丰富的经验。

关键词：600MW；超临界机组；回热计算；等效焓降；热量法前言电厂技术的重大突破往往是建立在材料科学的基础上的。

铁素体9%-10%Cr钢被研发，带来了电力行业的改革，它在600MW机组中的应用，使得超超临界参数的机组出现了，后来，是因为排气面积突破的特大型长叶片开发成功，为大容量机组提供的条件。

我国在原来的300MW和600MW机组的基础上开展了更大功率超临界参数汽轮机的研制。

超临界技术在当今世界已被广泛的应用，它的效率要比亚临界的好很多。

由于效率的提高，相对的能耗就减少了，排放也减少了，为环境压力做出了有效的缓解。

提高机组效率可以有很多办法，我们主要研究的是回热系统的热经济性。

评价其主要热经济性的指标有循环热效率和回热做工比。

但是在研究计算中主要应用了热量法和等效焓降法。

热量法的基础就是热力学第一定律，其效率等于有效利用的热量和供给的热量之比，是通过量的变化来表现热经济性的。

等效焓降法在热力系统的计算中可以算的上是一种新的方法，因为这种方法可以研究系统的局部，可以准确的研究各部分的特点，所以受到很大的关注。

第一章火力发电厂600MW超临界机组回热系统的基本结构1.1火力发电厂600MW超临界机组回热系统的介绍火电厂的超临界是指锅炉的蒸汽压力大于22.2MPa，汽温550－650℃。

热力发电厂课程设计****:****:**班级:12-1600MW 凝汽式机组原则性热力系统热经济性计算计算数据选择为A3，B2，C11.整理原始数据的计算点汽水焓值已知高压缸汽轮机高压缸进汽节流损失：δp 1=4%，中低压连通管压损δp 3=2%,则 ）（MPa 232.232.24)04.01('p 0=⨯-=; p ’4=(1-0.02)x0.9405=0.92169;由主蒸汽参数：p 0=24.2MPa ，t 0=566℃，可得h0=3367.6kJ/kg;由再热蒸汽参数：热段： p rh =3.602MPa ，t rh =556℃， 冷段：p 'rh =4.002MPa ，t 'rh =301.9℃，可知h rh =3577.6kJ/kg ，h'rh =2966.9kJ/kg ，q rh =610.7kJ/kg 。

1.2编制汽轮机组各计算点的汽水参数（如表4所示）1.1绘制汽轮机的汽态线，如图2所示。

1.假设给水泵加压过程为等熵过程；2.给水泵入口处水的温度和密度与除氧器的出口水的温度和密度相等；3.给水泵入口压力为除氧器出口压力与高度差产生的静压之和。

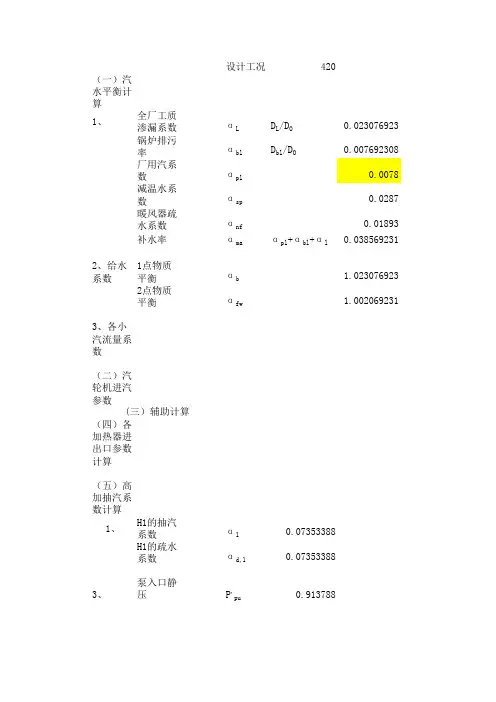

2.全厂物质平衡计算已知全厂汽水损失：D l=0.015D b（锅炉蒸发量），锅炉为直流锅炉，无汽包排污。

则计算结果如下表：（表5）3.计算汽轮机各级回热抽汽量假设加热器的效率η=1 （1）高压加热器组的计算由H1，H2，H3的热平衡求α1，α2，α3063788.0)3.11068.3051()10791.1203(111fw 1=--⨯==ητααq 09067.06.9044.2967)6.9043.1106(063788.0/1)1.8791079(1h h-212fw 221=--⨯--⨯=-=q dw dw ）（αηταα154458.009067.0063788.0212=+=+=αααs045924.02.7825.3375)2.7826.904(154458.0/1)1.7411.879(h h -332s23fw 3=--⨯--=-=q ddw w ）（αηταα200382.0154458.0045924.02s 33=+=+=αααs（2）除氧器H4的计算进除氧器的份额为α4’；176404.0587.43187.6)587.4782.2(200382.0/1)587.4741.3(h h -453s34fw 4=--⨯--=-=q w w d）（’αηταα 进小汽机的份额为αt根据水泵的能量平衡计算小汽机的用汽份额αt1.31)(4t =-pu mx t h h ηηα即056938.09.099.0)8.25716.3187(1.31=⨯⨯-=t α0.1011140.0569380.044173t 44=+=+=ααα’ 根据除氧器的物质平衡，求αc4αc4+α’4+αs3=αfw 则αc4=1-α’4-αs3=0.755442表6 小汽机参数表（3）低压加热器H5，H6，H7的计算048127.01)3.4508.2972()7.4264.587(755442.0554c 5=⨯--⨯==ητααq 024228.04.3692.2731)4.3693.450(048127.0/1)8.3457.426(755442.0h h -66556c46=--⨯--⨯=-=q dd w w ）（αηταα072355.0024228.0048127.0656s =+=+=ααα035755.01.2438.2651)1.2434.369(072355.0/1)7.2198.345(755442.0h h -776s67c47=--⨯--⨯=-=q ddw w ）（αηταα108110.0035755.0072355.07s6s7=+=+=ααα（4）低压加热器H8与轴封加热器SG 的计算为了便于计算将H8与SG 作为一个整体考虑，用图所示的热平衡范围来列出物质平衡的热平衡式。

《热力发电厂》课程设计指导书（2）设计题目：超临界600MW 凝汽式机组全厂原则性热力系统设计计算一、课程设计的目的和任务本课程设计是《热力发电厂》课程的具体应用和实践，是热能工程专业的各项基础课和专业课知识的综合应用，其重点在于将理论知识应用于一个具体的电厂生产系统介绍实际电厂热力系统的方案拟定、管道与设备选型及系统连接方式的选择，详细阐述实际热力系统的能量平衡计算方法和热经济性指标的计算与分析。

完成课程设计任务的学生应熟练掌握系统能量平衡的计算，可以应用热经济性分析的基本理论和方法对各种热力系统的热经济性进行计算、分析，熟练掌握发电厂原则性热力系统的常规计算方法，了解发电厂原则性热力系统的组成。

二、计算任务1 ．根据给定的热力系统数据，在 h - s 图上绘出蒸汽的汽态膨胀线（要求出图占一页）；2 ．计算额定功率下的汽轮机进汽量 D0，热力系统各汽水流量 D j；3 ．计算机组和全厂的热经济性指标（机组汽耗量、机组热耗量、机组汽耗率、机组热耗率、绝对电效率、全厂标准煤耗量、全厂标准煤耗率、全厂热耗率、全厂热效率）；4 ．按《火力发电厂热力系统设计制图规定》绘出全厂原则性热力系统图，并将所计算的全部汽水流量标在图中（手绘图 A2 ）。

汽水流量标注： D ×××，以 t/h 为单位三、计算类型：定功率计算采用常规的手工计算法。

为便于计算,凡对回热系统有影响的外部系统,如辅助热力系统中的锅炉连续排污利用系统、对外供热系统等,应先进行计算。

因此全厂热力系统计算应按照“先外后内,由高到低”的顺序进行。

计算的基本公式是热平衡式、物质平衡式和汽轮机功率方程式,具体步骤如下:1、整理原始资料根据给定的原始资料,整理、完善及选择有关的数据,以满足计算的需要。

(1)将原始资料整理成计算所需的各处汽、水比焓值,如新蒸汽、抽汽、凝气比焓。

加热器出口水、疏水、带疏水冷却器的疏水及凝汽器出口水比焓，再热热量等。

600MW凝汽式机组全厂原则性热力系统计算凝汽式机组是一种常见的发电机组，其热力系统是整个机组运行的核心。

本文将对600MW凝汽式机组全厂原则性热力系统进行计算，以探讨其热力性能。

首先，我们需要了解凝汽式机组的基本原理。

在凝汽式机组中，燃煤或燃气的燃料在锅炉中燃烧，产生高温的燃烧气体。

燃烧气体通过锅炉中的热交换器传热给水，将水蒸汽产生。

蒸汽经过扩张机进行膨胀，驱动发电机运转，然后蒸汽进入凝汽器，冷却成水并凝结，然后被泵送回锅炉中进行再次加热。

根据以上原理，我们可以计算600MW凝汽式机组的热力系统。

首先，我们需要确定机组的热效率。

热效率是指机组产生的电能与供给机组的燃料能量之间的比值。

我们可以根据燃煤或燃气的热值和机组的实际发电量来计算机组的热效率。

其次，我们需要计算机组的热损失。

热损失是指机组在能量传递和转换过程中未能被充分利用而流失掉的热量。

机组的热损失可以从锅炉、发电机、凝汽器以及其他相关设备中产生。

我们可以通过测量这些设备的热损失来估计整个机组的热损失。

然后，我们需要计算机组的热功率。

热功率是指机组所能够产生的热量。

热功率可以从锅炉中的蒸汽量以及蒸汽的压力来计算。

我们可以根据锅炉的设计参数以及实际运行数据来计算热功率。

最后，我们需要计算机组的热耗率。

热耗率是指机组所需要的热量与发电机输出的电量之间的比值。

我们可以根据热耗率来评估机组的热利用效率。

综上所述，600MW凝汽式机组全厂原则性热力系统计算涉及到热效率、热损失、热功率和热耗率的计算。

通过对这些参数的计算，可以评估机组的热力性能，并找出可能存在的问题和改进空间，提高机组的热利用效率。

一、课程设计题目600MW凝汽式机组原则性热力系统热经济性计算二、课程设计的任务1、通过课程设计加深巩固热力发电厂所学的理论知识，了解热力发电厂热力计算的一般步骤；2、根据给定的热力系统数据，计算汽态膨胀过程线上各计算点的参数，并在As图上绘出汽态膨胀线；3、计算额定功率下的汽轮机进汽量Do及机组的热经济性指标。

三、计算类型定功率计算四. 原则性热力系统锅炉：HG-1900/25.4-YM4型超临界、一次再热直流锅炉。

汽轮机：CLN600-24.2/566/566型超临界、三缸四排汽、单轴凝汽式汽轮机。

回热系统：系统共有八级不调节抽汽。

其中第一、二、三级抽汽分别供三台高压加热器, 第五、六、七、八级抽汽分别供四台低压加热器，第四级抽汽作为除氧器的加热汽源。

一至七级回热加热器（除除氧器外）均装设了疏水冷却器。

三台高圧加热器均内置蒸汽冷却器。

汽轮机的主凝结水山凝结水泵送出，依次流过凝结水精处理装置、轴封加热器、四台低圧加热器，进入除氧器。

给水山汽动给水泵升压，经三级高压加热器加热，最终进入锅炉。

三台高压加热器的疏水逐级自流至除氧器；四台低压加热器的疏水逐级自流至凝汽器热井。

五、计算原始资料1、汽轮机参数：(1)额定功率：Pc=600MW；(2)主蒸汽参数：p()=24.2MPa, /o=566s C；(3)过热器出口蒸汽压力25.4 MPa,温度57(TC；(4)再热蒸汽参数：热段：/7rh=3.602MPa, r r h=566°C；冷段：/7rh=4.002MPa, f rh=301.9a C；(5)排汽参数：见表3中A；2、回热系统参数：(1)机组各级回热抽汽参数见表1;(2)给水泵出口压力：/7pu=29.21MPa,给水泵效率：//pu=0.9；(3)除氧器至给水泵高度差：H pu=22m：(4)小汽轮机排汽压力：/7cx=7kPa,小汽轮机机械效率：;/mx=0.99,排汽干度：X cx=l;(5)凝结水泵出口压力：/7,pu=1.724Mpa；(6)高加水侧压力取给水泵岀口压力，低加水侧压力取凝结水泵岀口压力；3、锅炉参数：锅炉效率：//b =93%o4、其他数据：⑴轴封加热器压力：/?sg=98kPa；(2)汽轮机组机械效率：伽=0.99,发电机效率：沪0.99六、课程设计方案选择七、计算参考事项及步骤1.整理原始数据的计算点汽水焙值根据已知数据计算或查出有关的汽水参数值；在h-s图上绘制汽轮机的汽态膨胀线；2.计算汽轮机各级回热抽汽量按照加热器山高到低的顺序依次作图计算各级抽汽份额、疏水份额、主凝结水或主给水份额；3 •汽轮机汽耗量计算根据各级抽汽份额，按定功率方法计算汽轮机汽耗量Do,并列表。
