气液联动阀的结构原理及操作

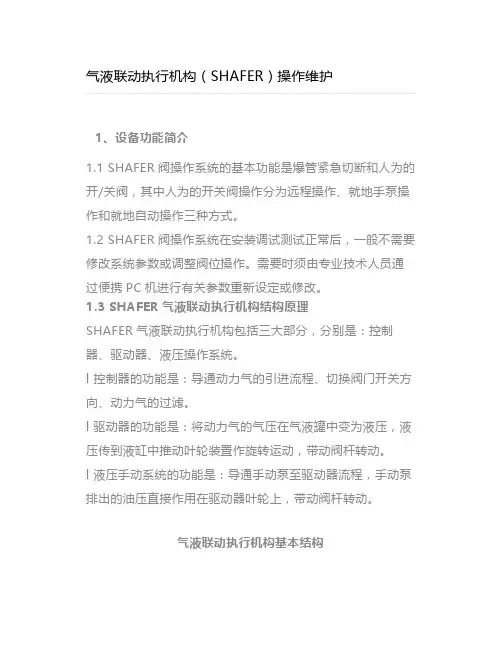

气液联动执行机构（SHAFER）操作维护1、设备功能简介1.1 SHAFER阀操作系统的基本功能是爆管紧急切断和人为的开/关阀，其中人为的开关阀操作分为远程操作、就地手泵操作和就地自动操作三种方式。

1.2 SHAFER阀操作系统在安装调试测试正常后，一般不需要修改系统参数或调整阀位操作。

需要时须由专业技术人员通过便携PC机进行有关参数重新设定或修改。

1.3 SHAFER气液联动执行机构结构原理SHAFER气液联动执行机构包括三大部分，分别是：控制器、驱动器、液压操作系统。

l 控制器的功能是：导通动力气的引进流程、切换阀门开关方向、动力气的过滤。

l 驱动器的功能是：将动力气的气压在气液罐中变为液压，液压传到液缸中推动叶轮装置作旋转运动，带动阀杆转动。

l 液压手动系统的功能是：导通手动泵至驱动器流程，手动泵排出的油压直接作用在驱动器叶轮上，带动阀杆转动。

气液联动执行机构基本结构气液联动球阀结构图2、使用操作2.1 手泵“开阀”2.1.1 将排空胶管的一端套在“梭阀”体标有“EXHAUST”的细管上，另一端引至室外。

2.1.2 把“手动换向阀”上标有“OPEN”侧的“手掌按钮”推入，确认另一侧标有“CLOSE”的“手掌按钮”处于拉出状态。

2.1.3 拔出手动油泵操作柄的锁销，将专用的操作杆插入操作柄孔中，上下压动油泵柱塞，观察阀位指示器转动，当指向“开”位置时，即实现开阀操作。

2.1.4 将油泵操作柄恢复到初始状态。

如不能恢复至原位，可拉起手动换向阀体上部的泄放平衡阀，再将操作柄复位。

2.2 手泵“关阀”2.2.1 将排空胶管的一端固定在梭阀体标有“EXHAUST”的细管上，另一端引至室外。

2.2.2 将“手动换向阀”上标有“CLOSE”侧的“手掌按钮”推入，确认另一侧标有“OPEN”的“手掌按钮”处于拉出状态。

2.2.3 拔出手动油泵操作柄的锁销，将专用的操作杆插入操作柄孔中，上下压动油泵柱塞，观察阀位指示器的转动，当指向“关”位置时，即实现关阀操作。

气液联动阀操作规程一、引言气液联动阀是一种广泛应用于工业控制系统中的控制装置，用于控制气体和液体的流量。

它具有精确控制、稳定性好等特点，在许多行业中发挥着重要的作用。

为了正确、安全地操作和维护气液联动阀，制定一份操作规程是非常必要的。

二、安全注意事项1. 在操作气液联动阀之前，必须先阅读并理解气液联动阀的说明书，了解其结构和工作原理。

2. 操作人员必须经过相关培训，并熟悉气液联动阀的操作流程和维护要求。

3. 操作人员在操作气液联动阀时，应穿戴合适的防护装备，确保人员安全。

4. 在操作过程中，应注意防止液体或气体溅出，避免接触到有害物质。

5. 如发现气液联动阀存在异常情况或故障，应立即停止操作并报告相关部门处理。

三、操作步骤1. 准备工作a. 确保操作区域干净整洁，无杂物堆放。

b. 确认供气管路和供液管路已正确连接，并检查是否存在泄漏。

c. 检查气液联动阀的阀体、阀门和密封件是否完好无损。

d. 确保供气和供液介质符合气液联动阀的工作要求。

2. 操作气液联动阀a. 打开供气阀，使气体进入气液联动阀。

b. 观察气液联动阀的工作状态，确保其正常开关。

c. 通过操作手柄或控制装置，调节阀门的开度，控制气体或液体的流量。

d. 掌握气液联动阀的压力参数，合理调整控制阀的工作压力。

e. 注意观察气液联动阀是否存在异常现象，如泄漏或堵塞等，需要及时处理。

3. 停止操作a. 在操作完成后，关闭供气阀，切断气体的供应。

b. 关闭供液阀，停止液体的供应。

c. 清理工作区域，恢复整洁。

四、维护保养1. 定期检查气液联动阀的工作状态，如发现异常情况及时修复或更换阀件。

2. 注意清洗气液联动阀的内部和外部，保持其干净卫生。

3. 定期润滑气液联动阀的活动部件，以确保其灵活可靠的工作。

4. 如发现气液联动阀存在泄漏或其他故障，应立即停止使用并联系专业人员进行维修。

五、故障排除1. 如发现气液联动阀无法正常开关，可以尝试清理阀门内部的堵塞物。

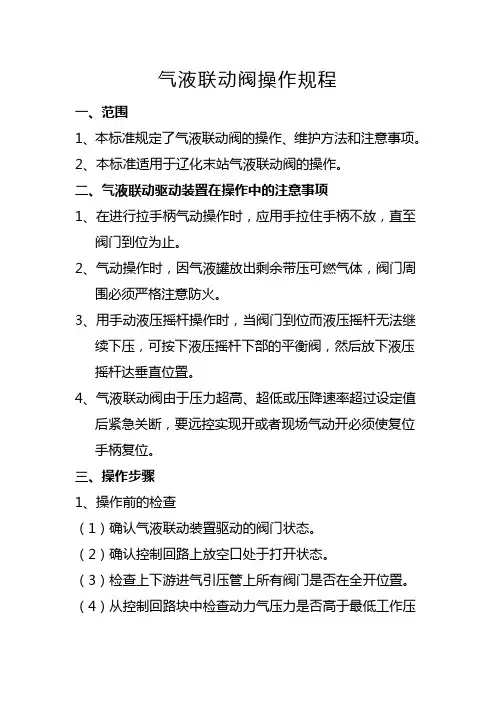

气液联动阀操作规程一、范围1、本标准规定了气液联动阀的操作、维护方法和注意事项。

2、本标准适用于辽化末站气液联动阀的操作。

二、气液联动驱动装置在操作中的注意事项1、在进行拉手柄气动操作时，应用手拉住手柄不放，直至阀门到位为止。

2、气动操作时，因气液罐放出剩余带压可燃气体，阀门周围必须严格注意防火。

3、用手动液压摇杆操作时，当阀门到位而液压摇杆无法继续下压，可按下液压摇杆下部的平衡阀，然后放下液压摇杆达垂直位置。

4、气液联动阀由于压力超高、超低或压降速率超过设定值后紧急关断，要远控实现开或者现场气动开必须使复位手柄复位。

三、操作步骤1、操作前的检查（1）确认气液联动装置驱动的阀门状态。

（2）确认控制回路上放空口处于打开状态。

（3）检查上下游进气引压管上所有阀门是否在全开位置。

（4）从控制回路块中检查动力气压力是否高于最低工作压力，以便确认是否可以就地操作气动装置。

2、液压手泵操作步骤首先使气液联动阀就地远控选择器保持在LOCAL（就地状态）（1）将排空胶管的一端套在“梭阀”体标有“EXHAUST”的细管上，另一端引至室外。

（2）把“手动换向阀”上标有“OPEN/CLOSE”侧的“手掌按钮”推入，确认另一侧的“手掌按钮”处于拉出状态。

（3）拔出手动油泵操作柄的锁销，将专用的操作杆插入操作柄孔中，上下压动油泵栓塞，观察阀位指示器转动，当指向“开/关”的位置时，即实现开/关阀操作。

（4）将油泵操作柄复位到初始状态。

如不能恢复至原位，可拉起手动换向阀体上部的泄放平衡阀，再将操作柄复位。

3、就地气动开关操作步骤（1）将排空胶管的一端套在“梭阀”体标有“EXHAUST”的细管上，另一端引至室外。

（2）将气液联动阀各引压管上的阀门打开。

（3）将梭动阀体上标记“OPEN/CLOSE”的操纵杆下拉，此时阀执行器执行开/关阀动作。

观察阀位指示器转动，当指向“开/关”位置时，松开操纵杆，即实现开/关阀操作。

4、远控开关阀步骤（1）使气液联动阀就地远控选择器保持在REMOTE（远控状态）（2）在站控计算机上点击相应的开阀、关阀按钮，如：Open (开)、Close（关）。

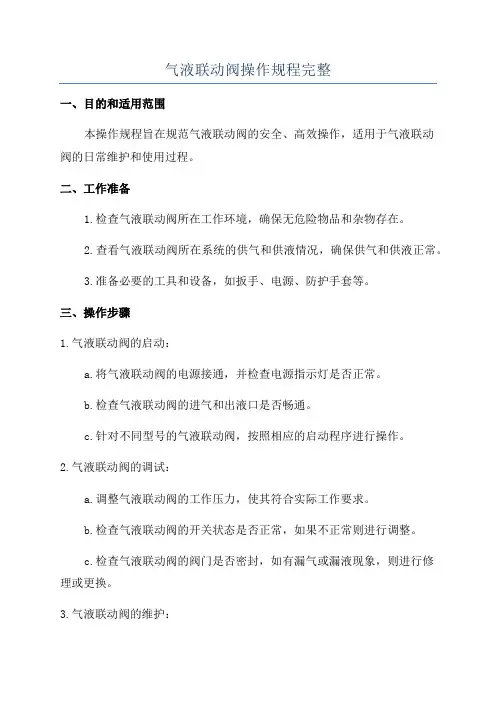

气液联动阀操作规程完整一、目的和适用范围本操作规程旨在规范气液联动阀的安全、高效操作，适用于气液联动阀的日常维护和使用过程。

二、工作准备1.检查气液联动阀所在工作环境，确保无危险物品和杂物存在。

2.查看气液联动阀所在系统的供气和供液情况，确保供气和供液正常。

3.准备必要的工具和设备，如扳手、电源、防护手套等。

三、操作步骤1.气液联动阀的启动：a.将气液联动阀的电源接通，并检查电源指示灯是否正常。

b.检查气液联动阀的进气和出液口是否畅通。

c.针对不同型号的气液联动阀，按照相应的启动程序进行操作。

2.气液联动阀的调试：a.调整气液联动阀的工作压力，使其符合实际工作要求。

b.检查气液联动阀的开关状态是否正常，如果不正常则进行调整。

c.检查气液联动阀的阀门是否密封，如有漏气或漏液现象，则进行修理或更换。

3.气液联动阀的维护：a.定期清洗气液联动阀的进气和出液口，确保通道畅通。

b.检查气液联动阀的密封件是否老化，如有老化现象则及时更换。

c.定期对气液联动阀进行润滑，确保运行顺畅。

4.气液联动阀的停止：a.关闭气液联动阀的供气和供液源，切断电源。

b.针对不同型号的气液联动阀，按照相应的停止程序进行操作。

c.对气液联动阀进行检查，确保阀门关闭严密。

五、安全注意事项1.操作人员在操作气液联动阀时，应穿戴个人防护用品。

2.在操作气液联动阀时，应严格按照操作规程进行操作，切勿随意触碰阀门和相关部件。

3.如发现气液联动阀异常情况，应立即停止操作，并报告相关工作人员进行处理。

4.禁止在操作气液联动阀时，进行破坏、损坏设备的行为。

5.操作人员应熟悉气液联动阀的操作原理和相关技术要求，且具备相关的工作经验。

六、操作记录与维护1.每次操作气液联动阀时，应填写操作记录，包括操作时间、操作人员、操作内容等。

2.定期检查和维护气液联动阀，记录维护情况，并进行维护记录的归档。

3.发现气液联动阀存在问题或故障时，应及时进行维修或更换，并填写相关维修记录。

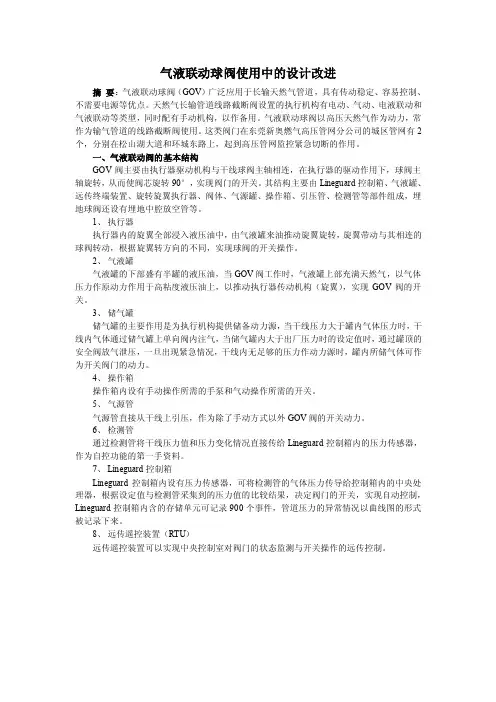

气液联动球阀使用中的设计改进摘要：气液联动球阀（GOV）广泛应用于长输天然气管道，具有传动稳定、容易控制、不需要电源等优点。

天然气长输管道线路截断阀设置的执行机构有电动、气动、电液联动和气液联动等类型，同时配有手动机构，以作备用。

气液联动球阀以高压天然气作为动力，常作为输气管道的线路截断阀使用。

这类阀门在东莞新奥燃气高压管网分公司的城区管网有2个，分别在松山湖大道和环城东路上，起到高压管网监控紧急切断的作用。

一、气液联动阀的基本结构GOV阀主要由执行器驱动机构与干线球阀主轴相连，在执行器的驱动作用下，球阀主轴旋转，从而使阀芯旋转90°，实现阀门的开关。

其结构主要由Lineguard控制箱、气液罐、远传终端装置、旋转旋翼执行器、阀体、气源罐、操作箱、引压管、检测管等部件组成，埋地球阀还设有埋地中腔放空管等。

1、执行器执行器内的旋翼全部浸入液压油中，由气液罐来油推动旋翼旋转，旋翼带动与其相连的球阀转动，根据旋翼转方向的不同，实现球阀的开关操作。

2、气液罐气液罐的下部盛有半罐的液压油，当GOV阀工作时，气液罐上部充满天然气，以气体压力作原动力作用于高粘度液压油上，以推动执行器传动机构（旋翼），实现GOV阀的开关。

3、储气罐储气罐的主要作用是为执行机构提供储备动力源，当干线压力大于罐内气体压力时，干线内气体通过储气罐上单向阀内注气，当储气罐内大于出厂压力时的设定值时，通过罐顶的安全阀放气泄压，一旦出现紧急情况，干线内无足够的压力作动力源时，罐内所储气体可作为开关阀门的动力。

4、操作箱操作箱内设有手动操作所需的手泵和气动操作所需的开关。

5、气源管气源管直接从干线上引压，作为除了手动方式以外GOV阀的开关动力。

6、检测管通过检测管将干线压力值和压力变化情况直接传给Lineguard控制箱内的压力传感器，作为自控功能的第一手资料。

7、Lineguard控制箱Lineguard控制箱内设有压力传感器，可将检测管的气体压力传导给控制箱内的中央处理器，根据设定值与检测管采集到的压力值的比较结果，决定阀门的开关，实现自动控制，Lineguard控制箱内含的存储单元可记录900个事件，管道压力的异常情况以曲线图的形式被记录下来。

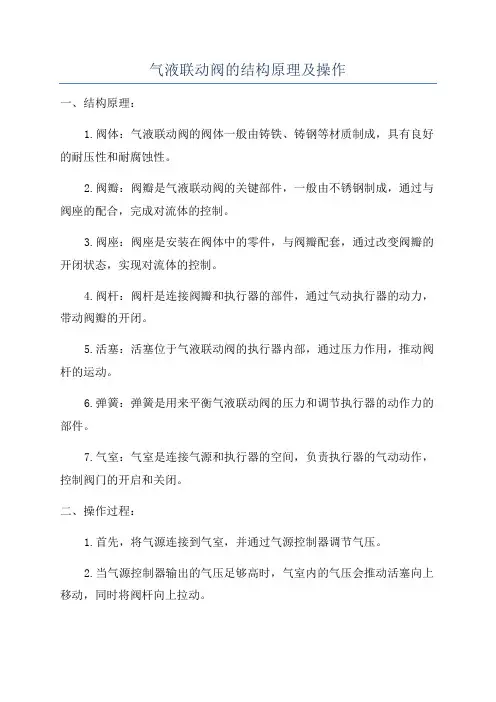

气液联动阀的结构原理及操作一、结构原理：1.阀体：气液联动阀的阀体一般由铸铁、铸钢等材质制成，具有良好的耐压性和耐腐蚀性。

2.阀瓣：阀瓣是气液联动阀的关键部件，一般由不锈钢制成，通过与阀座的配合，完成对流体的控制。

3.阀座：阀座是安装在阀体中的零件，与阀瓣配套，通过改变阀瓣的开闭状态，实现对流体的控制。

4.阀杆：阀杆是连接阀瓣和执行器的部件，通过气动执行器的动力，带动阀瓣的开闭。

5.活塞：活塞位于气液联动阀的执行器内部，通过压力作用，推动阀杆的运动。

6.弹簧：弹簧是用来平衡气液联动阀的压力和调节执行器的动作力的部件。

7.气室：气室是连接气源和执行器的空间，负责执行器的气动动作，控制阀门的开启和关闭。

二、操作过程：1.首先，将气源连接到气室，并通过气源控制器调节气压。

2.当气源控制器输出的气压足够高时，气室内的气压会推动活塞向上移动，同时将阀杆向上拉动。

3.当阀杆向上拉动时，阀瓣与阀座之间的间隙变大，流体可以通过阀门流过。

4.当气源控制器调节的气压降低时，活塞会受到弹簧的作用向下移动，同时将阀杆向下压实。

5.当阀杆向下压实时，阀瓣与阀座之间的间隙变小，流体无法通过阀门流过。

6.通过调节气源控制器的输出气压，可以实现气液联动阀的开启和关闭。

三、使用注意事项：1.在使用气液联动阀过程中，应注意阀门的密封性，确保阀杆与阀瓣、阀座之间的配合精度。

2.应定期检查气液联动阀的阀瓣和阀座是否磨损或腐蚀，如果有问题，及时更换。

3.在操作气液联动阀时，应适当调节气源控制器的输出压力，确保阀门的开启和关闭速度适中。

4.使用气液联动阀时，应注意控制气压的稳定性，避免气压的剧烈波动对阀门的控制产生影响。

总之，气液联动阀的结构原理和操作相对复杂，但通过合理的调节和控制，可以实现对流体的精确控制。

在实际应用中，需要根据具体的使用环境和要求进行合理选择和使用。

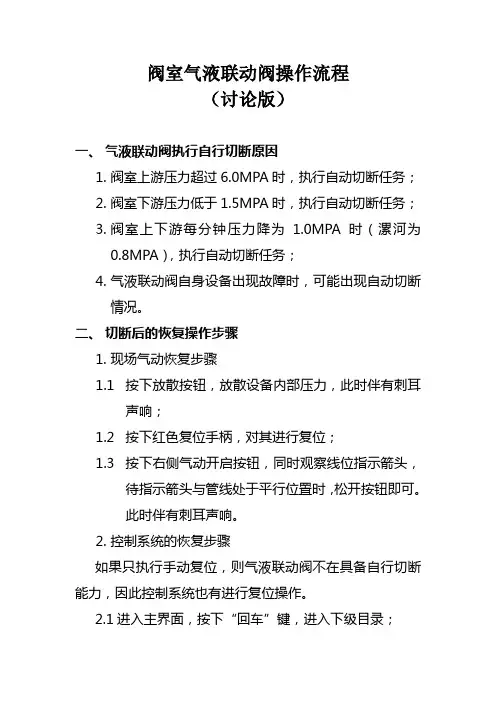

阀室气液联动阀操作流程（讨论版）一、气液联动阀执行自行切断原因1.阀室上游压力超过6.0MPA时，执行自动切断任务；2.阀室下游压力低于1.5MPA时，执行自动切断任务；3.阀室上下游每分钟压力降为 1.0MPA时（漯河为0.8MPA），执行自动切断任务；4.气液联动阀自身设备出现故障时，可能出现自动切断情况。

二、切断后的恢复操作步骤1.现场气动恢复步骤1.1按下放散按钮，放散设备内部压力，此时伴有刺耳声响；1.2按下红色复位手柄，对其进行复位；1.3按下右侧气动开启按钮，同时观察线位指示箭头，待指示箭头与管线处于平行位置时，松开按钮即可。

此时伴有刺耳声响。

2.控制系统的恢复步骤如果只执行手动复位，则气液联动阀不在具备自行切断能力，因此控制系统也有进行复位操作。

2.1进入主界面，按下“回车”键，进入下级目录；2.2选择第二项“CONFIGURATION”,按下“回车”键；2.3输入系统密码“0000”，按5次“回车”键；2.4选择第五项“SOLENOID CONTROL”,按下“回车”键；2.5选择“ARMED”,按下“回车”键；2.6双击系统面板右侧两个“上、下”两次，即完成备用状态选择，此时主见面显示“”即为“备用状态”开启。

此时气液联动阀处于正常状态，能够自动执行切断任务。

三、联动阀自行切断后的原因记录查询1.进入主界面后，按下“回车”键，进入下级目录；2.选择“VIEW”，按下“回车”键；3.1选择第一项“ALARM”，按下“回车”键，记录下数据显示，报送相关部门；3.2如果出现“NO ALARM”显示，则系统报警无故障，此时需进一步排查第二项“WARNINGS”,双击系统面板右侧两个“上、下”键，返回上级目录；4.选择“WARNINGS”，按下“回车”键，记录下数据显示，报送相关部门；四、日常巡查设备注意事项1.注意排查各种信号管连接处有无漏气现象；2.主控面板默认设置为节电模式，屏幕显示十五分钟后屏显自动关闭，巡检时只需按下“回车”键，屏幕即开始显示数据；3.公司气液联动阀采用电池供电，标准电压为7.2V，系统内部装设8节法国进口1号电池，巡检时注意观察电池余量，面板数显中有电量提示，正常运行能够坚持一年使用。

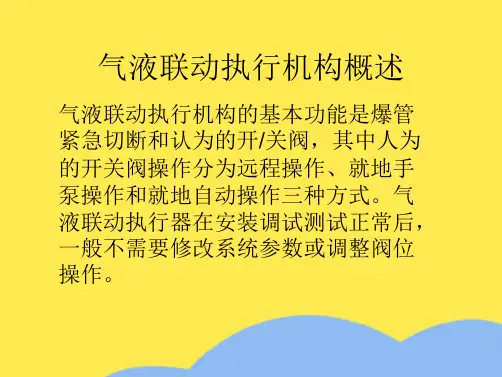

气液联动执行机构（SHAFER）一、设备简介SHAFER阀操作系统的基本功能是爆管紧急切断和人为的开/关阀，其中人为的开关阀操作分为远程操作、就地手泵操作和就地自动操作三种方式()。

SHAFER阀操作系统在安装调试测试正常后，一般不需要修改系统参数或调整阀位操作。

需要时须由专业技术人员通过便携PC机进行有关参数重新设定或修改。

二、SHAFER气液联动执行机构结构与控制原理1、结构SHAFER气液联动执行机构包括三大部分，分别是：控制器、驱动器、液压操作系统。

●控制器的功能是：导通动力气的引进流程、切换阀门开关方向、动力气的过滤。

●驱动器的功能是：将动力气的气压在气液罐中变为液压，液压传到液缸中推动叶轮装置作旋转运动，带动阀杆转动。

●液压手动系统的功能是：导通手动泵至驱动器流程，手动泵排出的油压直接作用在驱动器叶轮上，带动阀杆转动。

●电子控制单元通过压力传感器检测管线中气体压力。

●电子控制单元通过ROCLINK判断检测压力是否正常。

●电子控制单元通过电磁阀控制气路的通断。

●当气路压力的变化导致液缸中气体压力发生变化。

●旋转叶片两端压差增大，使传动轴转动，带动阀门动作。

2、控制原理江西省天然气管道工程气液联动执行机构共分三种类型，分别为：●手动阀室所使用的气液联动执行机构●RTU阀室及过站干线所使用的气液联动执行机构●站场进出站所使用的气液联动执行机构(包括ESD和非ESD气液联动阀)三、站场进出站使用的气液联动执行机构站场进出站紧急关断阀ESDV所使用的气液联动执行机构，其控制原理图见图3-5。

此气液联动执行机构具有就地控制，远程开关控制，ESD紧急关断控制及ESD关阀后的手动复位等功能，另外本控制原理图3-5也能够保证ESD关阀具有最高的优先级。

图1-3-5 控制原理图（1）执行器（2）气/液联动罐（3）气/液联动罐（4）手动液压泵（5）速度调节孔板（6）储气罐（7）排液阀（8）排气阀（9）单向阀（10）压力表（11）梭阀模块（12）过滤器（13）先导过滤器（14）活塞（15）手柄（16）梭阀（17）电磁阀（18）电磁阀（19）截断阀（20）电磁阀（21）限位阀（22）就地操作装置（23）叶片（24）压力调节器（25）安全放空阀（26）梭阀（27）先导阀本控制原理图是应用气/液联动系统操作阀门的旋转叶片执行器的原理图，动力气体是天然气。
