配电箱用什么字母表示？配电箱字母代号

电气工程中有各种各样的配电箱，一个工程下来会有许多种图纸，而这些工程图纸上一般使用的都是型号、代号，不会全部都标上中文含义，假如你手上有这么一个工程图纸，那这些图纸上的配电箱字母含义你可要好好的捉摸一下了。

配电箱字母含义表：

序号汉语拼音字头 中文解释 装配图号 电气原理图号

1 JL 计量箱 PXT01 PXT01 dq系列

2 CZ 插座箱 PXT02 PXT02 dq系列

3 ZM 照明箱 PXT03 PXT03 dq系列

4 DL 动力箱 PXT04 PXT04 dq系列

5 JC 计量插座箱 PXT05 PXT05 dq系列

6 JZ 计量照明箱 PXT06 PXT06 dq系列

7 JD 计量动力箱 PXT07 PXT07 dq系列

8 ZC 照明插座箱 PXT08 PXT08 dq系列

9 DC 动力插座箱 PXT09 PXT09 dq系列

10 DZ 动力照明箱 PXT10 PXT10 dq系列

11 HH 混合功能箱 PXT11 PXT11 dq系列

12 ZN 智能箱 PXT12 PXT12 dq系列

电气箱柜名称编号 规格型号

高压开关柜 AH

高压计量柜 AM

高压配电柜 AA

高压电容柜 AJ

低压电力配电箱柜 AP

低压照明配电箱柜 AL

应急电力配电箱柜 APE

应急照明配电箱柜 ALE

低压负荷开关箱柜 AF 低压电容补偿柜ACC或ACP

直流配电箱柜 AD

操作信号箱柜 AS

控制屏台箱柜 AC

继电保护箱柜 AR

计量箱柜 AW

励磁箱柜 AE

低压漏电断路器箱柜 ARC

双电源自动切换箱柜AT

多种电源配电箱柜 AM

刀开关箱柜 AK

电源插座箱 AX

建筑自动化控制器箱 ABC

火灾报警控制器箱AFC

设备监控器箱ABC

住户配线箱 ADD

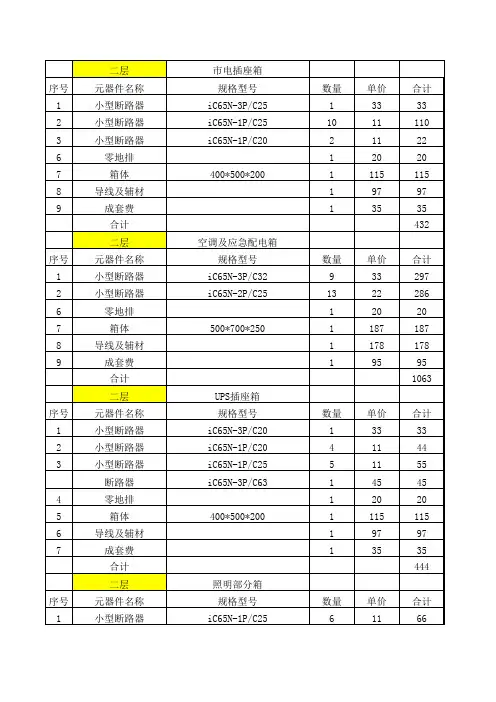

二层市电插座箱

序号元器件名称规格型号数量单价合计

1小型断路器iC65N-3P/C2513333

2小型断路器iC65N-1P/C251011110

3小型断路器iC65N-1P/C2021122

6零地排12020

7箱体400*500*2001115115

8导线及辅材19797

9成套费13535合计 432

二层空调及应急配电箱

序号元器件名称规格型号数量单价合计

1小型断路器iC65N-3P/C32933297

2小型断路器iC65N-2P/C251322286

6零地排12020

7箱体500*700*2501187187

8导线及辅材1178178

9成套费19595合计1063

二层UPS插座箱

序号元器件名称规格型号数量单价合计

1小型断路器iC65N-3P/C2013333

2小型断路器iC65N-1P/C2041144

3小型断路器iC65N-1P/C2551155

断路器iC65N-3P/C6314545

4零地排12020

5箱体400*500*2001115115

6导线及辅材19797

7成套费13535合计444

二层照明部分箱

序号元器件名称规格型号数量单价合计

1小型断路器iC65N-1P/C25611661小型断路器iC65N-1P/C2031133

1小型断路器iC65N-1P/C1621122

2小型断路器iC65N-3P/C5013333

4零地排12020

5箱体500*700*2501187187

6导线及辅材1178178

7成套费19595合计634

一层、二层总配电箱

1小型断路器iC65N-4P/C2514444

2小型断路器HUM1-3300 100A1172172

3小型断路器HUM1-100L/3300 801172102.5

4小型断路器iC65N-3P/C6313333

5小型断路器HUM1-225L/3300 200A1299299

6小型断路器HUM1-225L/3300 125A1299299

7小型断路器HUM1-400L/3 350A1621621

配电箱规格及参数

GCK GCS MNS是低压抽出式开关柜；

GGD GDH PGL是低压固定式开关柜；

XZW综合配电箱；

ZBW箱式变电站；

XL GXL低压配电柜、建筑工地箱；

JXF电器控制箱；

PZ20 PZ3 0系列终端照明配电箱；

PZ40 XDD( R)电表计量箱

PXT( R)K—口D-E2 D-E/IPO

系列规格型号解释：

⑴PXT明装配电箱，暗装加(R)

⑵K有如表1的系列配线方式

⑶□ □额定电流/额定短时耐受电流能力：用数字表示， 250/10

表示：额定电流250A/额定短时耐受电流能力10kA，根据顾客要求可以降低。

(4)口 □进线型式：Q1单相输入；口3三相输入；1/3表示混合输入

⑸DC出线回路：单相回路 ＞三相回路，6X3单相6回路，三相3回路

(6)口 □主开关型式/防护等级；1/IP30单相主开关/IP30；

3/IP30三相主开关/IP30表1：

序号汉语拼音字头中文解释装配图号电气原理图号

1 JL计量箱PXT01 PXT01 d系列

2 CZ插座箱PXT02 PXT02 d系列

3 ZM照明箱PXT03 PXT03 d系列

4 DL动力箱PXT04 PXT04 d系列

5 JC计量插座箱PXT05 PXT05 d系列

6 JZ计量照明箱PXT06 PXT06 d系列

7 JD计量动力箱PXT07 PXT07 d系列

8 ZC照明插座箱PXT08 PXT08 d系列

9 DC动力插座箱PXT09 PXT09 d系列

10 DZ动力照明箱PXT10 PXT10 d系列

11 HH混合功能箱PXT11 PXT11 d系列

12 ZN智能箱PXT12 PXT12 d系列

电气箱柜名称编号规格型号高压开关柜

AH 高压计量柜

AM 高压配电柜

AA 高压电容柜

AJ 低压电力配电箱柜

AP 低压照明配电箱柜

AL 应急电力配电箱柜

APE 应急照明配电箱柜

河南省垠兴电力设备有限公司

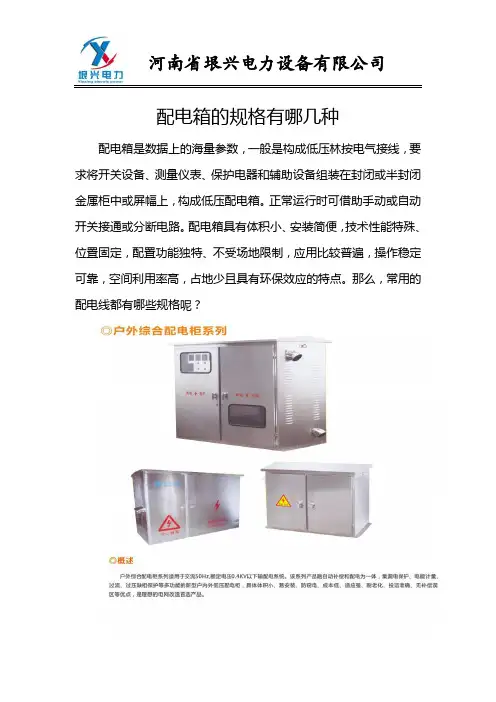

配电箱的规格有哪几种 配电箱是数据上的海量参数，一般是构成低压林按电气接线，要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电箱。正常运行时可借助手动或自动开关接通或分断电路。配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。那么，常用的配电线都有哪些规格呢？

河南省垠兴电力设备有限公司

图中为河南垠兴生产的一款配电箱。

配电柜型号有很多，一般不同的厂家都有自己的型号。国产型号有MLS、GCS、GCK GGD等；国外厂家有：MD190，MNS，ArTu、Blokset、8PT等等。一般标准的型号是GB7251.1。

配电箱用途：

配电箱具有体积小、安装简便，技术性能特殊、位置固定，配置功能独特、不受场地限制，应用比较普遍，操作稳定可靠，空间利用率高，占地少且具有环保效应的特点。是指挥供电线路中各种元器件合理分配电能的控制中心，是可靠接纳上端电源，正确馈出荷载电能的控制环节，也是获取用户对供电质量满意与否的关键。提高动力配电箱的操作可靠性，是创优质工程的目标。配电箱的用途：合理的分配电能，方便对电路的开合操作。有较高的安全防护等级，能直观的显示电路的导通状态。
