起点：2D-3 起点：2D-5 终点：APP11 终点：APWH1 规格：2(3×95+1×50) 规格：3×120+1×70 起点：1D-6 起点：1D-5 终点：APP21 终点：APP22 规格：2(3×95+1×50) 规格：2(3×95+1×50) 起点：1D-6 起点：1D-6 终点：APP23 终点：APP24 规格：2(3×95+1×50) 规格：3×185+1×95 起点：2D-5 起点：2D-3 终点：APCA 终点：APPR1 规格：3×120+1×70 规格：3×120+1×70 起点：2D-5 起点：2D-3 终点：APPR2 终点：冷风机组1 规格：3×185+1×95 规格：2(3×95+1×50) 起点：2D-5 起点：1D-3 终点：冷风机组2 终点：APS1 规格：2(3×95+1×50) 规格：4×70 起点：1D-3 起点：1D-3 终点：APA1 终点：APZ1 规格：2(4×95) 规格：4×95 起点：1D-5 起点：2D-5 终点：ATEHP 终点：ATEHP 规格：3×50+1×25 规格：3×50+1×25 起点：1D-3 起点：2D-5 终点：ALGH 终点：APBF 规格：4×16 规格：2(3×240+1×120) 起点：2D-3 起点：2D5-3 终点：APP11 终点：冷水机组2 规格：2(3×95+1×50) 规格：2（3×95+1×50）起点：2D5-4 起点：1D3-2 终点：APWH1 终点：APS1 规格：3×120+1×70 规格：4×70 起点：1D6-2 起点：1D3-1 终点：APP21 终点：APA1 规格：2(3×120+1×70) 规格：2(4×95) 起点：1D5-2 起点：1D3-3 终点：APP23 终点：APZ1 规格：2(3×95+1×50) 规格：4×95 起点：1D6-3 起点：1D5-3 终点：APP23 终点：ATEHP主规格：2(3×95+1×50) 规格：3×50+1×25 起点：1D6-1 起点：2D5-6 终点：APP24 终点：ATEHP备规格：3×185+1×95 规格：3×50+1×25 起点：2D5-5 起点：1D5-4 终点：APAC 终点：ATBJ主规格：3×120+1×20 规格：4×16 起点：2D3-3 起点：2D3-4 终点：APPR1 终点：ATBJ备规格：3×120+1×70 规格：4×16 起点：2D5-1 起点：1D5-5 终点：APPR2 终点：ATEHA主规格：3×185+1×95 规格：4×16 起点：2D3-2 起点：2D3-5 终点：冷水机组1 终点：ATEHA备规格：2(3×95+1×50) 规格：4×16 起点：1D3-4 起点：1D5-1 终点：ALGH 终点：APBF1 规格：4×16 规格：2(3×240+1×120) 起点：2D5-2 起起点：终点：APBF1 终终点：规格：2(3×240+1×120) 规×240+1×120) 规格：

电配电箱AP

根据《建筑电气工程设计常用图形和文字符号》数字编号用法参考，AP表示动力配电箱，AP1表示某区域/或楼层的（编号）第一个动力配电箱，AP1-1表示由AP1分出的第一个分配电箱。

照明配电箱将剩余电流动作保护器和空气断路器等在其内部合理组合装配起来，从而实现对家庭电源集中控制，以及接地、过载、短路等保护功能的基础配电。其内部还分别设有保护接地线和中性线的汇流排，以方便各种低压配电系统（TT，TN，IT系统）的接线。照明配电箱广泛用于各种楼宇、广场、车站及工矿企业等场所，作为配电系统的终端电器设备。

配电柜型号AP,AW,AL,VP的各种说明。

AP代表动力配电箱，AL代表照明配电箱，AW代表电表箱，VP代表弱电箱如电视电话网络等。

配电柜型号标示

第一位：P-开启式低压开关柜，G-封闭式低压开关柜

第二位：G-固定死，C-抽出式，H-固定、抽出混装式。

第三位：L（或D）-动力用，K-控制用，S-森源电气系统。

配电柜的分级

1、一级配电设备，统称为动力配电中心。它们集中安装在企业的变电站，把电能分配给不同地点的下级配电设备。这一级设备仅靠降压变压器，故电气参数要求较高，输出电路容量也较大。

2、二级配电设备，是动力配电柜和电动机控制中心的统称。

3、末级配电设备总称为照明动力配电箱。它们远离供电中心，是分散的小容量配电设备。

配电箱用什么字母表示？配电箱字母代号

电气工程中有各种各样的配电箱，一个工程下来会有许多种图纸，而这些工程图纸上一般使用的都是型号、代号，不会全部都标上中文含义，假如你手上有这么一个工程图纸，那这些图纸上的配电箱字母含义你可要好好的捉摸一下了。

配电箱字母含义表：

序号汉语拼音字头中文解释装配图号电气原理图号

1 JL 计量箱 PXT01 PXT01 dq系列

2 CZ 插座箱 PXT02 PXT02 dq系列

3 ZM 照明箱 PXT03 PXT03 dq系列

4 DL 动力箱 PXT04 PXT04 dq系列

5 JC 计量插座箱 PXT05 PXT05 dq系列

6 JZ 计量照明箱 PXT06 PXT06 dq系列

7 JD 计量动力箱 PXT07 PXT07 dq系列

8 ZC 照明插座箱 PXT08 PXT08 dq系列

9 DC 动力插座箱 PXT09 PXT09 dq系列

10 DZ 动力照明箱 PXT10 PXT10 dq系列

11 HH 混合功能箱 PXT11 PXT11 dq系列

12 ZN 智能箱 PXT12 PXT12 dq系列

电气箱柜名称编号规格型号

高压开关柜 AH

高压计量柜 AM

高压配电柜 AA

高压电容柜 AJ

低压电力配电箱柜 AP

低压照明配电箱柜 AL

应急电力配电箱柜 APE

应急照明配电箱柜 ALE

低压负荷开关箱柜 AF 低压电容补偿柜ACC或ACP

直流配电箱柜 AD

操作信号箱柜 AS

控制屏台箱柜 AC

继电保护箱柜 AR

计量箱柜 AW

励磁箱柜 AE

低压漏电断路器箱柜 ARC

双电源自动切换箱柜AT

多种电源配电箱柜 AM

刀开关箱柜 AK

电源插座箱 AX

建筑自动化控制器箱 ABC

火灾报警控制器箱AFC

设备监控器箱ABC

住户配线箱 ADD

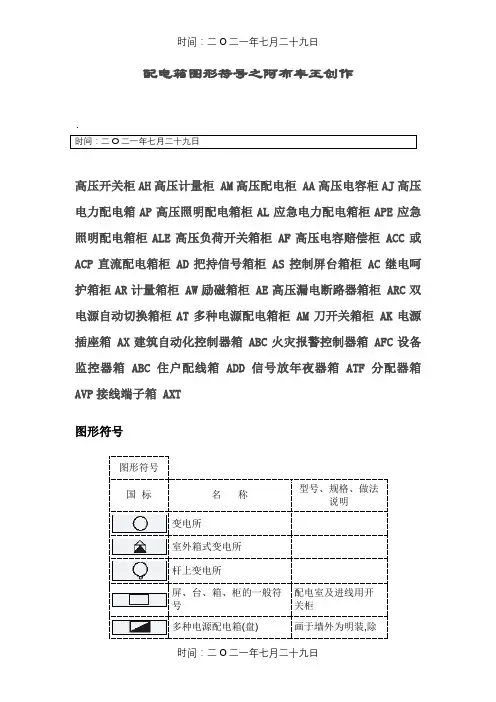

配电箱图形符号-临时配电箱符号

时间：二O二一年七月二十九日

时间：二O二一年七月二十九日配电箱图形符号之阿布丰王创作

时间：二O二一年七月二十九日

高压开关柜AH高压计量柜 AM高压配电柜 AA高压电容柜AJ高压电力配电箱AP高压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE高压负荷开关箱柜 AF高压电容赔偿柜 ACC或ACP直流配电箱柜 AD把持信号箱柜 AS控制屏台箱柜 AC继电呵护箱柜AR计量箱柜 AW励磁箱柜 AE高压漏电断路器箱柜 ARC双电源自动切换箱柜AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放年夜器箱 ATF分配器箱

AVP接线端子箱 AXT

图形符号

国标名称型号、规格、做法说明

变电所

室外箱式变电所

杆上变电所

屏、台、箱、柜的一般符号配电室及进线用开关柜

多种电源配电箱(盘) 画于墙外为明装,除时间：二O二一年七月二十九日

时间：二O二一年七月二十九日电力配电箱(盘) 注明外底边边距地1.2米

画于墙内为暗装,除注明外底边边距地1.4米

照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米

画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米

电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米

画于墙内为暗装,除注明外底边边距地1.4米电气图用图形符号

事故照明配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米

画于墙内为暗装,除注明外底边边距地1.4米

组合开关箱画于墙外为明装,除注明外底边边距地1.2米

画于墙内为暗装,除注明外底边边距地1.4米

电铃把持盘除注明外,底边距地1.2米

吹风机把持盘距地1.2米,容量见设计图纸

配电盘编号圈内的数字为动力或照明的编号时间：二O二一年七月二十九日
