彩超做血流的原理

彩超应用的原理和应用领域彩超的原理彩超（彩色多普勒超声检查）是一种利用超声波进行成像的诊断技术。

彩超通过探头向人体发射超声波，并接收回波信号，通过信号处理和图像重建技术，实现对人体内部组织和器官的成像。

彩超的成像原理基于多普勒效应和超声波的传播特性。

多普勒效应是通过检测血流中的红细胞反射回来的超声波的频率变化来获取血流速度信息的原理。

超声波在组织和器官内传播时，会与组织和器官内的血管相互作用，从而产生散射和反射。

彩超可以通过对反射回来的超声波信号进行特定处理，识别和显示血流的速度和方向，从而实现对血流情况的观察和分析。

彩超的应用领域彩超在医学上被广泛应用于不同的领域和部位的检查和诊断。

以下是彩超应用的主要领域：1.妇产科：彩超在妇产科中常用于孕妇的产前检查和胎儿的监测。

通过彩超可以观察胎儿的发育情况、胎盘的情况以及探测胎儿的心跳和血流情况。

2.肝脏检查：彩超在肝脏疾病的检查和诊断中起到重要作用。

通过彩超可以观察肝脏的大小、形态、结构和血流情况，检测肝脏的肿瘤、囊肿、结石等病变。

3.心脏检查：彩超在心脏疾病的诊断中有着广泛应用。

彩超可以观察心脏的结构、功能和血流情况，检测和评估心脏瓣膜病变、心脏肌肉病变、心脏壁运动异常等情况。

4.血管检查：彩超在血管疾病的检查和评估中具有重要意义。

彩超可以观察血管的形态、血流情况，检测和评估动脉或静脉的狭窄、扩张以及血栓形成等情况。

5.乳腺检查：彩超在乳腺疾病的筛查和诊断中起到重要作用。

彩超可以观察乳腺的结构、肿块、囊肿等病变，辅助乳腺疾病的早期发现和诊断。

6.甲状腺检查：彩超在甲状腺疾病的检查和诊断中被广泛应用。

彩超可以观察甲状腺的大小、形态、结构和血流情况，检测甲状腺结节、肿物等病变。

7.泌尿系统检查：彩超在泌尿系统疾病的检查和评估中具有重要意义。

彩超可以观察肾脏、膀胱等器官的大小、形态、结构和血流情况，检测结石、肿块、囊肿等病变。

彩超的优势和局限性彩超作为一种无创、非放射性、安全可靠的检查技术，具有以下优势：•无创性：彩超通过超声波进行成像，不需要穿刺或切开患者的皮肤，避免了手术的风险和不适感。

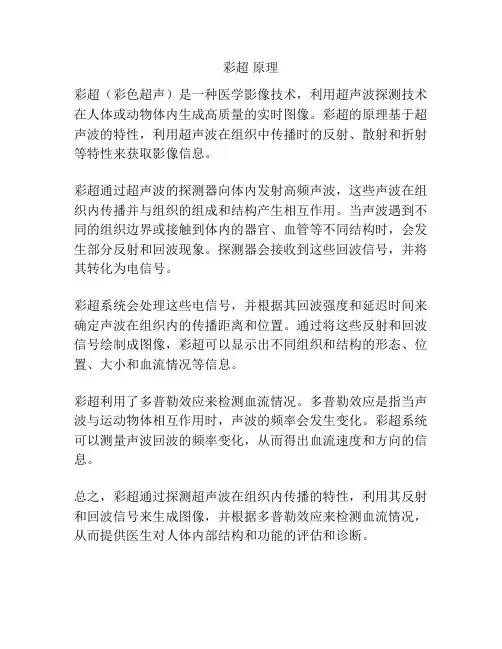

彩超原理
彩超（彩色超声）是一种医学影像技术，利用超声波探测技术在人体或动物体内生成高质量的实时图像。

彩超的原理基于超声波的特性，利用超声波在组织中传播时的反射、散射和折射等特性来获取影像信息。

彩超通过超声波的探测器向体内发射高频声波，这些声波在组织内传播并与组织的组成和结构产生相互作用。

当声波遇到不同的组织边界或接触到体内的器官、血管等不同结构时，会发生部分反射和回波现象。

探测器会接收到这些回波信号，并将其转化为电信号。

彩超系统会处理这些电信号，并根据其回波强度和延迟时间来确定声波在组织内的传播距离和位置。

通过将这些反射和回波信号绘制成图像，彩超可以显示出不同组织和结构的形态、位置、大小和血流情况等信息。

彩超利用了多普勒效应来检测血流情况。

多普勒效应是指当声波与运动物体相互作用时，声波的频率会发生变化。

彩超系统可以测量声波回波的频率变化，从而得出血流速度和方向的信息。

总之，彩超通过探测超声波在组织内传播的特性，利用其反射和回波信号来生成图像，并根据多普勒效应来检测血流情况，从而提供医生对人体内部结构和功能的评估和诊断。

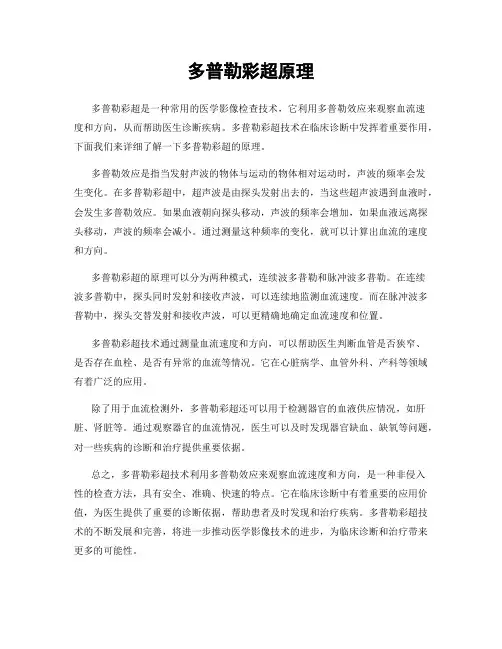

多普勒彩超原理
多普勒彩超是一种常用的医学影像检查技术，它利用多普勒效应来观察血流速
度和方向，从而帮助医生诊断疾病。

多普勒彩超技术在临床诊断中发挥着重要作用，下面我们来详细了解一下多普勒彩超的原理。

多普勒效应是指当发射声波的物体与运动的物体相对运动时，声波的频率会发
生变化。

在多普勒彩超中，超声波是由探头发射出去的，当这些超声波遇到血液时，会发生多普勒效应。

如果血液朝向探头移动，声波的频率会增加，如果血液远离探头移动，声波的频率会减小。

通过测量这种频率的变化，就可以计算出血流的速度和方向。

多普勒彩超的原理可以分为两种模式，连续波多普勒和脉冲波多普勒。

在连续
波多普勒中，探头同时发射和接收声波，可以连续地监测血流速度。

而在脉冲波多普勒中，探头交替发射和接收声波，可以更精确地确定血流速度和位置。

多普勒彩超技术通过测量血流速度和方向，可以帮助医生判断血管是否狭窄、
是否存在血栓、是否有异常的血流等情况。

它在心脏病学、血管外科、产科等领域有着广泛的应用。

除了用于血流检测外，多普勒彩超还可以用于检测器官的血液供应情况，如肝脏、肾脏等。

通过观察器官的血流情况，医生可以及时发现器官缺血、缺氧等问题，对一些疾病的诊断和治疗提供重要依据。

总之，多普勒彩超技术利用多普勒效应来观察血流速度和方向，是一种非侵入
性的检查方法，具有安全、准确、快速的特点。

它在临床诊断中有着重要的应用价值，为医生提供了重要的诊断依据，帮助患者及时发现和治疗疾病。

多普勒彩超技术的不断发展和完善，将进一步推动医学影像技术的进步，为临床诊断和治疗带来更多的可能性。

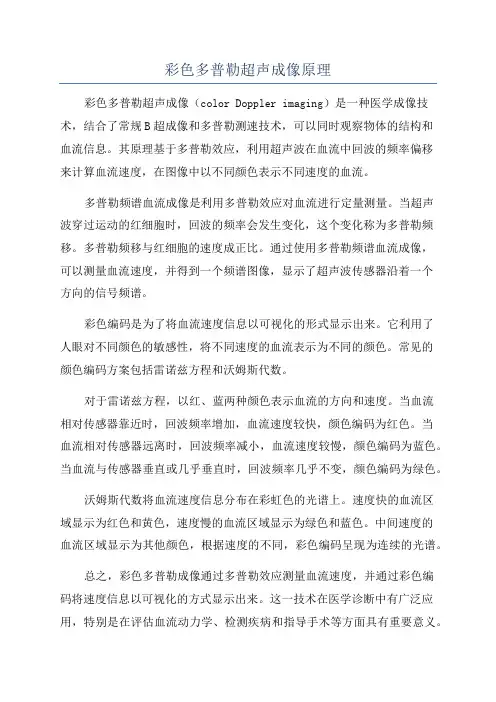

彩色多普勒超声成像原理彩色多普勒超声成像（color Doppler imaging）是一种医学成像技术，结合了常规B超成像和多普勒测速技术，可以同时观察物体的结构和血流信息。

其原理基于多普勒效应，利用超声波在血流中回波的频率偏移来计算血流速度，在图像中以不同颜色表示不同速度的血流。

多普勒频谱血流成像是利用多普勒效应对血流进行定量测量。

当超声波穿过运动的红细胞时，回波的频率会发生变化，这个变化称为多普勒频移。

多普勒频移与红细胞的速度成正比。

通过使用多普勒频谱血流成像，可以测量血流速度，并得到一个频谱图像，显示了超声波传感器沿着一个方向的信号频谱。

彩色编码是为了将血流速度信息以可视化的形式显示出来。

它利用了人眼对不同颜色的敏感性，将不同速度的血流表示为不同的颜色。

常见的颜色编码方案包括雷诺兹方程和沃姆斯代数。

对于雷诺兹方程，以红、蓝两种颜色表示血流的方向和速度。

当血流相对传感器靠近时，回波频率增加，血流速度较快，颜色编码为红色。

当血流相对传感器远离时，回波频率减小，血流速度较慢，颜色编码为蓝色。

当血流与传感器垂直或几乎垂直时，回波频率几乎不变，颜色编码为绿色。

沃姆斯代数将血流速度信息分布在彩虹色的光谱上。

速度快的血流区域显示为红色和黄色，速度慢的血流区域显示为绿色和蓝色。

中间速度的血流区域显示为其他颜色，根据速度的不同，彩色编码呈现为连续的光谱。

总之，彩色多普勒成像通过多普勒效应测量血流速度，并通过彩色编码将速度信息以可视化的方式显示出来。

这一技术在医学诊断中有广泛应用，特别是在评估血流动力学、检测疾病和指导手术等方面具有重要意义。

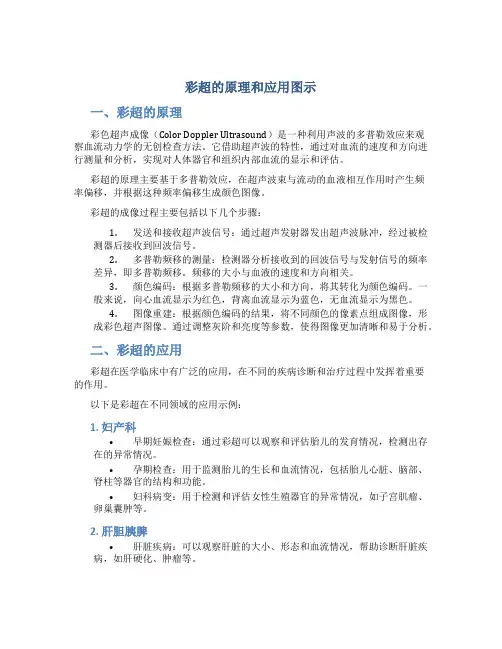

彩超的原理和应用图示一、彩超的原理彩色超声成像（Color Doppler Ultrasound）是一种利用声波的多普勒效应来观察血流动力学的无创检查方法。

它借助超声波的特性，通过对血流的速度和方向进行测量和分析，实现对人体器官和组织内部血流的显示和评估。

彩超的原理主要基于多普勒效应，在超声波束与流动的血液相互作用时产生频率偏移，并根据这种频率偏移生成颜色图像。

彩超的成像过程主要包括以下几个步骤：1.发送和接收超声波信号：通过超声发射器发出超声波脉冲，经过被检测器后接收到回波信号。

2.多普勒频移的测量：检测器分析接收到的回波信号与发射信号的频率差异，即多普勒频移。

频移的大小与血液的速度和方向相关。

3.颜色编码：根据多普勒频移的大小和方向，将其转化为颜色编码。

一般来说，向心血流显示为红色，背离血流显示为蓝色，无血流显示为黑色。

4.图像重建：根据颜色编码的结果，将不同颜色的像素点组成图像，形成彩色超声图像。

通过调整灰阶和亮度等参数，使得图像更加清晰和易于分析。

二、彩超的应用彩超在医学临床中有广泛的应用，在不同的疾病诊断和治疗过程中发挥着重要的作用。

以下是彩超在不同领域的应用示例：1. 妇产科•早期妊娠检查：通过彩超可以观察和评估胎儿的发育情况，检测出存在的异常情况。

•孕期检查：用于监测胎儿的生长和血流情况，包括胎儿心脏、脑部、脊柱等器官的结构和功能。

•妇科病变：用于检测和评估女性生殖器官的异常情况，如子宫肌瘤、卵巢囊肿等。

2. 肝胆胰脾•肝脏疾病：可以观察肝脏的大小、形态和血流情况，帮助诊断肝脏疾病，如肝硬化、肿瘤等。

•胆囊和胆道疾病：可检测胆囊结石、胆管阻塞等疾病，评估胆囊和胆管的功能和异常情况。

•胰腺疾病：可以观察和评估胰腺的结构和功能，诊断胰腺炎、肿瘤等疾病。

3. 心脏血管•心脏疾病：通过彩超可以观察心脏的结构和功能，诊断心脏瓣膜病变、心肌炎等疾病。

•血管疾病：可检测血管的异常情况，如动脉狭窄、血栓形成等，评估血液流速和血流方向。

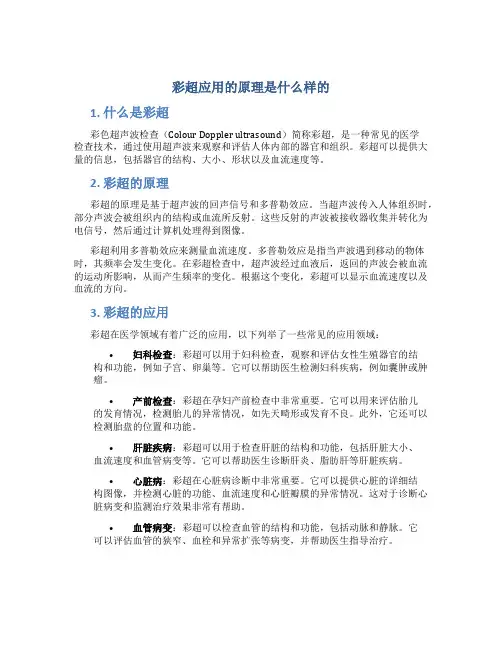

彩超应用的原理是什么样的1. 什么是彩超彩色超声波检查（Colour Doppler ultrasound）简称彩超，是一种常见的医学检查技术，通过使用超声波来观察和评估人体内部的器官和组织。

彩超可以提供大量的信息，包括器官的结构、大小、形状以及血流速度等。

2. 彩超的原理彩超的原理是基于超声波的回声信号和多普勒效应。

当超声波传入人体组织时，部分声波会被组织内的结构或血流所反射。

这些反射的声波被接收器收集并转化为电信号，然后通过计算机处理得到图像。

彩超利用多普勒效应来测量血流速度。

多普勒效应是指当声波遇到移动的物体时，其频率会发生变化。

在彩超检查中，超声波经过血液后，返回的声波会被血流的运动所影响，从而产生频率的变化。

根据这个变化，彩超可以显示血流速度以及血流的方向。

3. 彩超的应用彩超在医学领域有着广泛的应用，以下列举了一些常见的应用领域：•妇科检查：彩超可以用于妇科检查，观察和评估女性生殖器官的结构和功能，例如子宫、卵巢等。

它可以帮助医生检测妇科疾病，例如囊肿或肿瘤。

•产前检查：彩超在孕妇产前检查中非常重要。

它可以用来评估胎儿的发育情况，检测胎儿的异常情况，如先天畸形或发育不良。

此外，它还可以检测胎盘的位置和功能。

•肝脏疾病：彩超可以用于检查肝脏的结构和功能，包括肝脏大小、血流速度和血管病变等。

它可以帮助医生诊断肝炎、脂肪肝等肝脏疾病。

•心脏病：彩超在心脏病诊断中非常重要。

它可以提供心脏的详细结构图像，并检测心脏的功能、血流速度和心脏瓣膜的异常情况。

这对于诊断心脏病变和监测治疗效果非常有帮助。

•血管病变：彩超可以检查血管的结构和功能，包括动脉和静脉。

它可以评估血管的狭窄、血栓和异常扩张等病变，并帮助医生指导治疗。

4. 彩超的优势彩超在医学诊断中有着许多优势，包括：•无辐射：彩超是一种无辐射的检查技术，相比于X射线等其他影像学检查，它对患者没有辐射危害，特别适用于孕妇和儿童。

•即时性：彩超可以实时生成图像，医生可以立即看到结果。

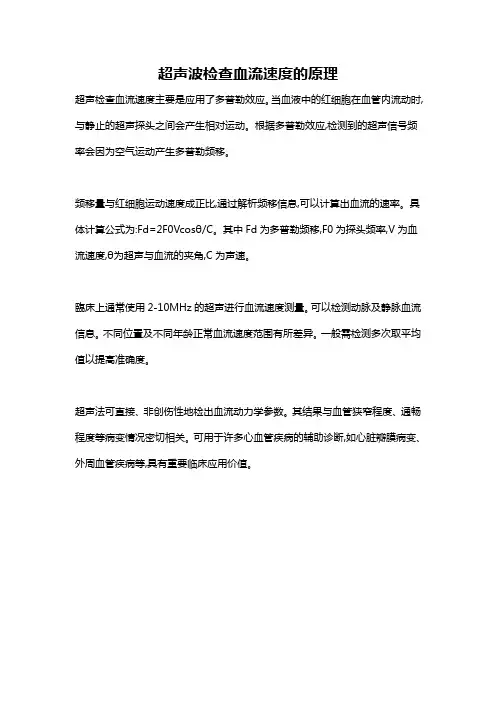

超声波检查血流速度的原理
超声检查血流速度主要是应用了多普勒效应。

当血液中的红细胞在血管内流动时,与静止的超声探头之间会产生相对运动。

根据多普勒效应,检测到的超声信号频率会因为空气运动产生多普勒频移。

频移量与红细胞运动速度成正比,通过解析频移信息,可以计算出血流的速率。

具体计算公式为:Fd=2F0Vcosθ/C。

其中Fd为多普勒频移,F0为探头频率,V为血流速度,θ为超声与血流的夹角,C为声速。

臨床上通常使用2-10MHz的超声进行血流速度测量。

可以检测动脉及静脉血流信息。

不同位置及不同年龄正常血流速度范围有所差异。

一般需检测多次取平均值以提高准确度。

超声法可直接、非创伤性地检出血流动力学参数。

其结果与血管狭窄程度、通畅程度等病变情况密切相关。

可用于许多心血管疾病的辅助诊断,如心脏瓣膜病变、外周血管疾病等,具有重要临床应用价值。

学术论坛科技创新导报 Science and Technology Innovation Herald2541 工作原理彩色多普勒血流显像获得的回声信息来源和频谱多普勒一致，血流的分布和方向呈二维显示，不同的速度以不同的颜色加以别。

双功多普勒超声系统，即是B型超声图像显示血管的位置。

多普勒测量血流，这种B 型和多普勒系统的结合能更精确地定位任一特定的血管。

为了提高成像速度，必须在几十毫秒内处理相关数据，所以自相关技术比傅里叶变换更具有优势。

1.1 自相关技术自相关技术可以在毫秒级时间内测出需要的多普勒頻移数据，并计算出所需要的各项数据。

但是该技术也有一些缺陷，比如不能得出该取样点的瞬时流场分布，也不能得出速度的最值。

由于超声诊断目前都用兆赫(M H z)以上的超声频率，因为高频信号的处理比较困难，所以通过一个正交检测器把回声信号转换成低频范围。

经过正交检测器和相位差检测的回声信号，最后通过自相关检测处理，才能得到血流信号的显示。

1.2 MTI滤波器M T I 滤波器即M o t i o n t a r g e t indication filter，目的是过滤掉因为血流流动产生的噪声，例如：血管壁、瓣膜等产生的低频运动，这些信号通常较大，可干扰血流运动的信号，因而需要在自相关检测器和正交检测器之间插入一个M T I滤波器用以过滤掉多余信号干扰。

因为M T I滤波器的多频率响应特性，可以用来检测静脉血流、心脏和大血管流。

频率响应高的M TI 滤波器可以调节静脉血流；频率响应低的MTI滤波器可以调节心脏和大血管。

1.3 彩色增强器彩色多普勒血流成像技术是以彩色显示血流信号，伪彩色编码由红蓝绿三种基本颜色组成。

目前均设定红色表示朝向探头的血流，蓝色表示背离探头的血流。

血流速度与彩色辉度有关，速度高，彩色亮度强，速度低，彩色亮度弱，例如朝向探头的血流速度低时，信号为暗红色，背离探头的血流速度低时，信号为暗蓝色，如血流速度很低，彩色信号的亮度很弱即颜色很暗，从荧光屏上分辨困难。

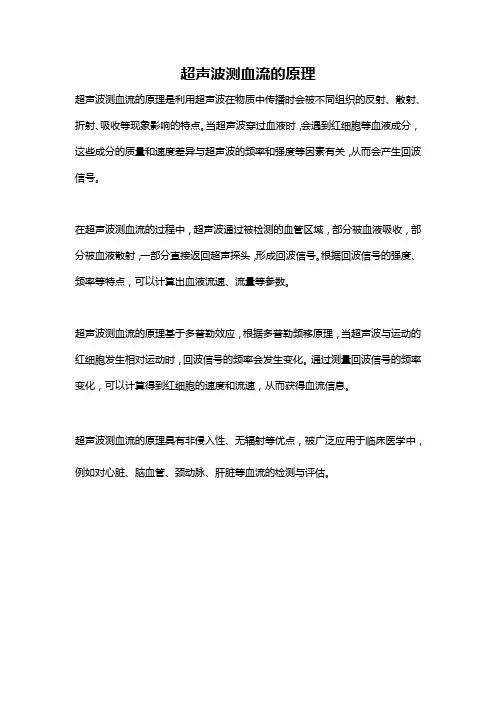

超声波测血流的原理
超声波测血流的原理是利用超声波在物质中传播时会被不同组织的反射、散射、折射、吸收等现象影响的特点。

当超声波穿过血液时，会遇到红细胞等血液成分，这些成分的质量和速度差异与超声波的频率和强度等因素有关，从而会产生回波信号。

在超声波测血流的过程中，超声波通过被检测的血管区域，部分被血液吸收，部分被血液散射，一部分直接返回超声探头，形成回波信号。

根据回波信号的强度、频率等特点，可以计算出血液流速、流量等参数。

超声波测血流的原理基于多普勒效应，根据多普勒频移原理，当超声波与运动的红细胞发生相对运动时，回波信号的频率会发生变化。

通过测量回波信号的频率变化，可以计算得到红细胞的速度和流速，从而获得血流信息。

超声波测血流的原理具有非侵入性、无辐射等优点，被广泛应用于临床医学中，例如对心脏、脑血管、颈动脉、肝脏等血流的检测与评估。

多普勒彩超原理
多普勒彩超是一种医学影像技术，利用多普勒效应原理来观察血流速度和方向的变化。

多普勒效应是当声源和接收器相对运动时，声音的频率会发生变化的物理现象。

在多普勒彩超检查中，医生会将超声波传感器放置在患者的皮肤上，超声波会穿过皮肤并进入体内。

当超声波遇到流动的血液时，一部分声波会被反射回来，这些反射波会被传感器接收并转化为电信号。

根据多普勒效应原理，若血液流动向超声波源方向运动，则反射回来的声波频率会比发射声波的频率高，称为正多普勒频移；如果血液流动远离超声波源方向运动，则反射回来的声波频率会比发射声波的频率低，称为负多普勒频移。

通过测量频移的大小，就可以计算血流速度和方向。

多普勒彩超在医学影像领域有着广泛的应用。

它可以用于检测血液循环异常、心脏病变和血管疾病等方面。

通过观察血流速度和方向的变化，医生可以判断血流是否正常，及时发现异常并进行诊治。

总之，多普勒彩超利用多普勒效应原理来观察血流速度和方向的变化。

通过测量反射声波的频移大小，医生可以获得血流的相关信息，提供了一种无创的、可靠的检查手段。

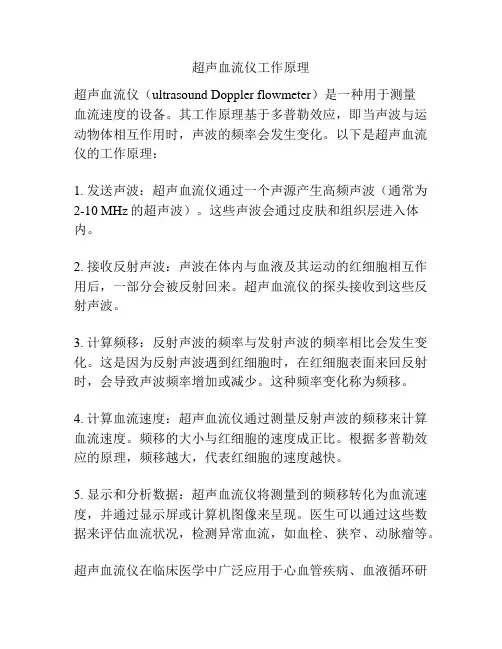

超声血流仪工作原理
超声血流仪（ultrasound Doppler flowmeter）是一种用于测量
血流速度的设备。

其工作原理基于多普勒效应，即当声波与运动物体相互作用时，声波的频率会发生变化。

以下是超声血流仪的工作原理：
1. 发送声波：超声血流仪通过一个声源产生高频声波（通常为2-10 MHz的超声波）。

这些声波会通过皮肤和组织层进入体内。

2. 接收反射声波：声波在体内与血液及其运动的红细胞相互作用后，一部分会被反射回来。

超声血流仪的探头接收到这些反射声波。

3. 计算频移：反射声波的频率与发射声波的频率相比会发生变化。

这是因为反射声波遇到红细胞时，在红细胞表面来回反射时，会导致声波频率增加或减少。

这种频率变化称为频移。

4. 计算血流速度：超声血流仪通过测量反射声波的频移来计算血流速度。

频移的大小与红细胞的速度成正比。

根据多普勒效应的原理，频移越大，代表红细胞的速度越快。

5. 显示和分析数据：超声血流仪将测量到的频移转化为血流速度，并通过显示屏或计算机图像来呈现。

医生可以通过这些数据来评估血流状况，检测异常血流，如血栓、狭窄、动脉瘤等。

超声血流仪在临床医学中广泛应用于心血管疾病、血液循环研
究等领域，它非侵入性、无辐射、操作简便，成为一种重要的诊断工具。

血流图的原理与临床应用1. 引言随着医学技术的发展，血流图作为一种非常重要的医学影像技术在临床中得到了广泛的应用。

血流图通过使用不同的成像技术，能够观察和评估人体各个部位的血液流动情况，从而帮助医生进行疾病的诊断和治疗。

本文将重点介绍血流图的原理以及它在临床中的应用。

2. 血流图的原理血流图的原理主要基于以下两种成像技术：2.1. 彩色多普勒超声技术•彩色多普勒超声技术是一种通过超声波的回声来观察和记录血流速度和流量的方法。

•使用该技术时，超声波会被组织和流体反射，形成回声信号。

根据回声信号的频率变化，可以计算出血流的速度。

•由于血液速度的快慢和方向的不同，彩色多普勒超声可以通过色彩编码的方式来表示不同速度的血流，从而形成血流图。

2.2. 磁共振成像技术•磁共振成像技术可以通过磁场和无线电波来生成高分辨率的图像，从而观察到血液流动情况。

•通过改变磁场强度和频率，可以对血液中的原子核进行激发和释放，进而生成图像。

•血流的速度和方向可以通过对这些图像进行处理和分析来得到。

3. 血流图的临床应用血流图在临床中有多个重要的应用，包括但不限于以下几个方面：3.1. 心血管疾病的诊断•血流图可以观察和评估心脏和血管的血液流动情况，从而帮助医生诊断心血管疾病，如冠心病、心肌梗塞等。

•通过血流图，可以发现血管狭窄、堵塞或者血栓形成等病变，为临床治疗提供依据。

3.2. 肝脏疾病的评估•血流图可以评估肝脏的血液供应情况，包括动脉和门静脉的血流速度和容量。

•借助血流图，医生可以更好地了解肝脏的血液循环情况，评估肝脏的功能和疾病（如肝硬化和肝血管瘤）的程度。

3.3. 肾脏疾病的评估•血流图可以观察和评估肾脏的血液供应情况，包括肾动脉和肾静脉的血流速度和容量。

•通过血流图，医生可以评估肾脏的血液循环情况，判断肾脏功能异常，如肾脏动脉狭窄或肾静脉血栓等。

3.4. 肿瘤的评估•血流图对于肿瘤的评估也有一定的作用。

通过观察肿瘤周围的血流情况，可以判断肿瘤的营养供应情况和血管生成的程度。

彩超的原理和应用图解1. 彩超的原理彩超（Color Doppler Ultrasound）是一种利用超声波成像技术，通过测量物体中的反射超声波波长的变化，来获得图像的方法。

其原理基于多普勒效应和超声波的传播特性。

多普勒效应是指当物体相对于接收到的波源运动时，其反射波频率也会发生相应的变化。

利用多普勒效应，彩超可以测量血流速度并产生彩色图像。

彩超利用超声波在不同组织和血流中的传播速度差异来提供图像，并使用彩色编码表示不同速度的血流。

通过分析彩超图像，医生可以判断组织结构和血流情况，以辅助诊断。

彩超的原理图如下：•多普勒效应示意图•超声波传播示意图•彩超原理示意图2. 彩超的应用彩超在医学领域有广泛的应用，包括但不限于以下几个方面：2.1 妇科应用彩超在妇科领域的应用非常广泛。

它可以帮助医生检测妇科疾病，包括子宫肌瘤、卵巢囊肿、子宫内膜异位症等。

彩超具有无创、无辐射的特点，不仅可以快速准确地检测病变，还可以为手术治疗提供重要的参考依据。

2.2 心脏应用彩超在心脏领域的应用主要是检测心脏病变和评估心脏功能。

通过彩超可以观察心脏的结构、心腔大小、心肌运动等指标，还可以检测心脏瓣膜功能和血流速度。

彩超在心脏病的诊断和治疗中起到了至关重要的作用。

2.3 肝脏应用彩超可以帮助医生检测肝脏病变，如肝肿瘤、肝囊肿、肝硬化等。

彩超可以清晰地显示肝脏的结构和血流情况，对于肝脏疾病的早期诊断具有重要意义。

此外，彩超还可以引导肝脏活检的过程，提高活检的准确性。

2.4 肾脏应用彩超在肾脏领域的应用主要是检测肾脏病变，如肾结石、肾积水、肾囊肿等。

通过彩超可以观察肾脏的结构、大小、位置等指标，还可以评估肾脏的血流情况。

彩超对于肾脏疾病的早期筛查和治疗至关重要。

2.5 其他应用除了上述应用外，彩超还可以用于乳腺病变的检测和评估、血管疾病的诊断和治疗、甲状腺疾病的诊断等。

彩超在各个医学领域起到了重要的作用，为医生提供了更多的诊断手段。

彩色多普勒血流成像(Color Doppler Flow Imaging ，CDFI), 是在频谱多普勒(Spectral Doppler)技术基础上发展起来的利用多普勒原理进行血流显像的技术，有关频谱多普勒的理论，在本书的有关章节已有论述。

与频谱多普勒相比，彩色多普勒血流成像是多普勒技术在医学领域应用的重大发展，从只能逐点取样测血流速度发展到用伪彩色编码信号显示血流的流动，使多普勒技术能更直观地显示血流的流动方向、流动速度、流动范围、血流性质、有无返流、分流等。

彩色多普勒血流成像技术于l 982 年由日本的Namekawa 、Kasai 及美国的Bommer 最先研制成功，日本Aloka 公司于1982 年生产第一台彩色多普勒血流成像仪，日本尾本良三最早报道了此技术在心血管领域的应用。

此后，彩色多普勒血流成像技术应用范围逐渐扩大，1986 年开始用于周围血管血流成像， 1 987 年开始用于腹部器官，1988 年开始用于颅脑血流成像。

现在，彩色多普勒血流成像以及在此基础上发展的能量多普勒(Power Doppler) 血流成像，已成为超声诊断不可缺少的技术。

彩色多普勒血流成像的重要性在于它能无创、实时地提供有关血流的信息，而这是X 线、核医学、CT、MRI 以及PET 等所做不到的。

第 1 节工作原理彩色多普勒血流成像的显示方式属于二维技术。

血流的彩色信号叠加在二维超声显像图上。

现在的超声诊断仪都用自相关技术作信号处理，以获得血流的二维多普勒信号。

彩色多普勒血流成像与频谱多普勒不同，每帧图像有32〜128条扫描线，每条扫描线有250〜300个取样点，每帧图像内有10 , 000个以上的取样数据，为了实时成像，必须在几十毫秒内处理这些数据，因此必须采用比傅立叶(Fourier) 分析更快的自相关技术。

一、自相关技术自相关技术能在约2ms 内处理大量的多普勒频移数据，并计算出血流速度、血流方向和速度方差，但须注意所计算的是每一瞬间内若干频率信号的平均速度，不能得出取样部位瞬时流速的分布范围，因此也不能得到瞬时的最大流速。

彩超的原理和应用大全1. 彩超的原理彩超（Color Doppler Ultrasound）是一种医学影像技术，利用超声波的回波特性来获取人体内部器官的图像。

彩超主要通过频谱分析和彩色编码来实现血流成像，具有以下原理：1.超声波回波特性：彩超是利用超声波在组织中传播时发生反射、折射、干涉等现象获取图像。

它通过发送超声波脉冲，接收回波信号来生成图像。

2.血流测量：彩超可以通过超声多普勒效应衡量血液流速和方向。

血流速度与红细胞的移动速度相关，通过测量频移实现。

3.频谱分析：彩超通过分析回波信号的频谱来计算血流速度。

频谱分析能够将血流信号分解为多个频率分量，进而显示血流速度和方向。

4.彩色编码：彩超将不同的血流速度编码为不同的颜色，通过颜色来呈现血流速度和方向的信息。

常用的彩色编码体系有彩虹流和倒彩虹流。

2. 彩超的应用彩超具有非侵入性、无辐射、易于操作等优点，广泛应用于临床医学各个领域。

以下是彩超常见应用的总结：1.心脏彩超：心脏彩超检查可以评估心脏结构和功能，包括心腔大小、心肌收缩功能、瓣膜功能和心脏血流情况等。

心脏彩超对心脏病的早期诊断和治疗具有重要作用。

2.肝脏彩超：肝脏彩超可用于评估肝脏大小、形态、血管和胆管的病变等。

它可检测肝脏肿瘤、肝囊肿和肝硬化等疾病。

3.乳腺彩超：乳腺彩超广泛应用于乳腺肿块的检测和评估，可以帮助鉴别良性肿块和恶性肿瘤。

它还可以检查乳腺囊肿、乳腺导管扩张和乳腺炎等疾病。

4.甲状腺彩超：甲状腺彩超可以检测甲状腺结节、肿大和炎症等。

它对甲状腺肿瘤和甲状腺功能异常的评估具有重要意义。

5.妇科彩超：妇科彩超主要用于妇科疾病的诊断和治疗。

它可以检测子宫、附件和输卵管的异常，包括子宫肌瘤、卵巢囊肿和宫外孕等。

6.泌尿系统彩超：泌尿系统彩超可用于检测泌尿道结石、肾囊肿和肾实质性病变等。

它还可以评估肾动脉狭窄和肾功能损害。

7.血管彩超：血管彩超可以评估动脉和静脉血流情况。

它对血管狭窄、血栓和动脉瘤等血管疾病的检测和监测具有重要意义。

超声波检查血流速度的原理
超声波检查血流速度的原理是利用超声波的特性，通过超声波在物体中的传播速度与反射强度变化来获得血流速度的信息。

当超声波传播到物体中时，会遇到介质界面的反射和折射。

在血管中，超声波在血液和血管壁之间反射和散射，形成回声信号。

这些回声信号的频率和强度与血流速度有关。

超声波的频率受到多普勒效应的影响。

根据多普勒效应，当发射超声波的源和接收器与目标物体相对运动时，回声波的频率会发生变化。

如果目标物体朝向发射波的源运动，回声波的频率会增加，如果目标物体远离发射波的源运动，回声波的频率会减小。

根据这个原理，通过测量回声信号的频率变化可以计算得到血流的速度。

此外，回声信号的强度也与血流速度有关。

在血管中，血液流动速度越快，回声信号的强度也越强；血液流动速度越慢，回声信号的强度也越弱。

因此，通过测量回声信号的强度变化可以间接反映血流速度。

综上所述，超声波检查血流速度的原理是通过测量回声信号的频率和强度变化来计算血流速度。

彩色多普勒血流成像(Color Doppler Flow Imaging，CDFI)，是在频谱多普勒(Spectral Doppl er)技术基础上发展起来的利用多普勒原理进行血流显像的技术,有关频谱多普勒的理论,在本书的有关章节已有论述。

与频谱多普勒相比,彩色多普勒血流成像是多普勒技术在医学领域应用的重大发展,从只能逐点取样测血流速度发展到用伪彩色编码信号显示血流的流动,使多普勒技术能更直观地显示血流的流动方向、流动速度、流动范围、血流性质、有无返流、分流等。

彩色多普勒血流成像技术于l 982年由日本的Namekawa、Kasai及美国的Bommer最先研制成功，日本Aloka公司于1982年生产第一台彩色多普勒血流成像仪，日本尾本良三最早报道了此技术在心血管领域的应用。

此后,彩色多普勒血流成像技术应用范围逐渐扩大，1986年开始用于周围血管血流成像，19 87年开始用于腹部器官，1988年开始用于颅脑血流成像。

现在，彩色多普勒血流成像以及在此基础上发展的能量多普勒（Power Doppler)血流成像,已成为超声诊断不可缺少的技术.彩色多普勒血流成像的重要性在于它能无创、实时地提供有关血流的信息，而这是X线、核医学、CT、MRI以及PET等所做不到的。

第1节工作原理彩色多普勒血流成像的显示方式属于二维技术。

血流的彩色信号叠加在二维超声显像图上。

现在的超声诊断仪都用自相关技术作信号处理,以获得血流的二维多普勒信号。

彩色多普勒血流成像与频谱多普勒不同，每帧图像有32~l28条扫描线,每条扫描线有250～300个取样点,每帧图像内有10，000个以上的取样数据,为了实时成像,必须在几十毫秒内处理这些数据，因此必须采用比傅立叶（Fourier)分析更快的自相关技术。

一、自相关技术自相关技术能在约2ms内处理大量的多普勒频移数据，并计算出血流速度、血流方向和速度方差，但须注意所计算的是每一瞬间内若干频率信号的平均速度，不能得出取样部位瞬时流速的分布范围,因此也不能得到瞬时的最大流速.自相关技术包括两个信号间相位差的检测,即检测接连发射的两个相邻超声脉冲回声信号的相位差，从求得相位差的公式可以计算检测位置的血流速度,从相位差的正、负性可了解血流的方向。

超声多普勒血流仪工作原理初探超声多普勒血流仪是测量血液流速和流量的仪器，位置固定的超声探头发射超声波，被血液中的红细胞接收，然后把红细胞作为波源，超声探头接收红细胞的反射波，利用超声波的发射波和反射波的频率差，根据多普勒效应公式即可计算血液的流速。

因其具有灵敏度高、抗干扰能力强等优点，可广泛应用于颈部、颅腔和肢体外周血管的血液流动检查。

标签：超声波；多普勒效应；血流仪；血液流速一、工作原理利用超声多普勒血流仪测量血液流速时，使血流仪的探头处于固定位置，且保持静止状态，如下图所示，超声探头向血液中发射超声波束，血液中的红细胞接收超声波，并在红细胞的表面产生一定量的反射，超声探头接收被血流反射回来的超声波，通过测量反射波和发射波的频率差就可以计算血管内血液的流速。

利用超声波多普勒血流仪测量血液速度的技术可以分解为超声波的发射和反射波的接收两个过程。

先把探头和红细胞分别作为波源和观测者，接着求解红细胞接收到的超声波频率，再把红细胞作为反射波的波源，把探头作为观测者，计算探头接收到的反射波的频率，最后就可以求出发射波和探头接收到的反射波的频率差。

二、血液流速的计算假设探头发射的超声波的频率为V，血液的流速为v，超声波在血液中传播的速度为u，血液流动的方向与超声波入射方向之间的夹角为θ。

1.计算红细胞接收到的超声波频率V1因探头固定不动，可以看作为静止的波源，而红细胞运动的速度等于血液的流速v，故红细胞为运动的观察者，根据多普勒效应公式得：2.计算探头接收到的反射波的频率V2此时探头相当于处于静止状态的观测者，而运动速度为v的红细胞相当于发射频率为V1的超声波的波源，根据多普勒效应公式得：只要测出超声波的频率V和在血液中传播的波速u、频差△V以及血流方向和超声波传播方向的夹角θ，就可利用上式计算出血管内血液的流速。

三、超声多普勒血流仪的分类超声多普勒血流仪按照超声波的发射规律可分为连续超声多普勒血流仪和脉冲超声多普勒血流仪。
