坡屋面构造做法

第三节坡屋顶构造第三节坡屋顶构造一、坡屋顶的组成1．承重结构2．屋面3．顶棚4．保温隔热层二、坡屋顶承重结构坡屋顶承重结构般可分为桁架结构，梁架结构和空间结构：我国坡屋面主要采用桁架结构，故小节以桁架结构为主讲述。

桁架多为三角形屋架，檩条纵向搁置在屋架上或小开间时直接搁置在内、外横墙，使檩条和屋架组成屋面承重结构。

1．檩条的布置及类型2．承檩结构形式1)山墙承檩2)屋架承檩三、坡屋顶屋面构造1．机平瓦屋面机平瓦屋面构造做法：根据使用要求不同，有冷滩瓦屋面，屋面板(木或混凝土板)瓦屋面，纤维板瓦屋面。

基层为屋面板的瓦屋面有木屋面板和钢筋混凝上屋面板两类。

1)木屋面板瓦屋面也称木望板瓦屋面，其构造做法是：先在檩条上铺厚度为15～20mm木板，根据需要也采用拼缝搭接密铺或留缝铺设，然后木板上干铺一层油毡，油毡必须平行于屋脊由下向上压接铺设、以避免雨水渗入室内。

2)纤维板或芦席瓦屋面3)钢筋混凝土板瓦屋面2．机平瓦屋面细部构造1)纵墙挑檐构造2)山墙檐口构造3)天沟和斜沟4)檐口顶棚构造彩色压型钢板屋面防水材料根据其功能构造分为单层彩板和保温夹心彩板。

2)保温夹心屋面板彩色压型钢板屋面金属瓦屋面是用镀锌铁皮或铝合金瓦做防水层的一种屋面，主要用于大跨度建筑的屋面。

彩色压型钢板屋面简称彩板屋面，根据彩板的功能构造分为单层彩板和保温夹芯彩板。

单彩板单彩板屋面大多数将彩板直接支承于檩条上，一般为槽钢、工字钢或轻钢檩条。

檩条间距视屋面板型号而定，一般为1.5～3.0m。

屋面板的坡度大小与降雨量、板型、拼缝方式有关。

一般不小于3°。

保温夹芯板屋面保温夹芯板是由彩色涂层钢板作表层，自熄性聚苯乙烯泡沫塑料或硬质聚氨酯泡沫作芯材，通过加压加热固化制成的夹芯板。

保温夹芯板屋面坡度为1/6～1/20，在腐蚀环境中屋面坡度应≥1/12。

保温夹芯板板缝处理夹芯板与配件及夹芯板之间，全部采用铝拉铆钉连接，铆钉在插入铆孔之前应预涂密封胶，拉铆后的钉头用密封胶封死。

挂瓦坡屋面施工方案挂瓦坡屋面施工方案一、方案概述挂瓦坡屋面是一种常见的屋面构造形式，具有外观美观、防水性能好、施工方便等特点。

本方案针对挂瓦坡屋面的施工进行详细介绍，包括施工材料、施工工艺、施工流程等。

二、施工材料1.屋面瓦片：选用优质的水泥瓦片，具有强度高、耐候性好、不易滋生藻类等特点。

2.挂瓦支撑材料：选用高强度、防腐性能好的金属挂瓦支撑材料，如热镀锌钢板等。

3.其他材料：包括水泥、砂浆、螺丝等。

三、施工工艺1.屋面结构检查：在施工前，要对屋面结构进行检查，确保结构牢固、平整。

如发现有松动、破损等问题，要及时修复。

2.安装挂瓦支撑材料：按照设计要求，在屋面结构上安装挂瓦支撑材料，确保其位置准确、牢固可靠。

支撑材料的安装间距和数量要符合设计要求。

3.瓦片安装：将瓦片逐片挂在挂瓦支撑材料上，并与相邻瓦片之间留有适当的缝隙，利于水分的排除和空气的流通。

瓦片的安装要保证水平、垂直、整齐，不得有错位、歪斜等问题。

4.瓦片固定：使用螺丝将瓦片固定在挂瓦支撑材料上，保证固定牢固。

固定螺丝要选择合适的规格和材质，以保证防水效果和耐久性。

5.防水处理：瓦片安装完成后，对瓦片之间的缝隙进行防水处理，可使用防水胶进行填充，确保屋面的防水性能。

6.清理和验收：施工完成后，要对施工现场进行清理，清除杂物和垃圾。

同时，进行质量验收，检查瓦片的安装情况、防水效果等是否符合要求。

四、施工流程1.准备工作：包括调查设计、准备施工图纸、制定施工方案等。

2.屋面结构检查和修复：对屋面结构进行检查，修复破损或松动的部分。

3.安装挂瓦支撑材料：按照设计要求，安装挂瓦支撑材料。

4.瓦片安装：逐片安装瓦片，保证水平、垂直、整齐。

5.瓦片固定和防水处理：使用螺丝固定瓦片，对缝隙进行防水处理。

6.清理和验收：清理施工现场，进行质量验收。

五、安全措施1.施工人员要穿戴符合要求的工作服和安全帽，佩戴防滑鞋。

2.施工现场要设置警示标识，警示过往行人和车辆注意安全。

住宅设计要点（五）-东北地区屋⾯构造做法东北地区屋⾯构造做法⼀、坡屋⾯（≯30°）构造做法（从上⾄下）1．轻质装饰⽡或涂料⾯层；2． 25厚1:2.5⽔泥砂浆或30厚C20细⽯混凝⼟找平层，内设＃16镀锌钢丝⼀层，⽹孔25x25，钢丝⽹距保护层表⾯不⼤于1cm；(找平层设置分格缝，缝宽20，纵横向间距≤2M。

)3． SBS改性沥青卷材防⽔层⾄少2+2⼆层；（或2mm厚聚氨脂涂膜）4． 1.5厚聚合物⽔性防⽔涂料（或⼀布两涂聚氨酯涂膜）在屋⾯转⾓及管道周围涂刷加强层，宽度⾄少250，卷起⾄少250；（防⽔层为聚氨脂涂膜时⽆此层）5． 20厚1:2.5⽔泥砂浆找平层；6． 100厚发泡聚苯⼄烯板保温层（容重：18kg/m3）；7．刷聚氨脂防⽔涂料粘结层（兼隔⽓层）；8． 20厚1：2.5⽔泥沙浆找平层；9．钢筋混凝⼟屋⾯板。

⼆、上⼈平屋⾯构造做法（从上⾄下）1． 10mm厚铺地砖⾯层，⽤⼲⽔泥擦缝，设分格缝≤2000×2000留10mm宽缝，填1∶3⽯灰砂浆。

2．撒素⽔泥⾯（洒适量清⽔）3． 40厚C20细⽯混凝⼟（防⽔混凝⼟B6），内配筋?4@150双向，设分格缝≤2000×2000（钢筋必须断开），缝内嵌PVC防⽔油膏；4．玻纤布隔离层；5． SBS改性沥青卷材防⽔层⾄少2+2⼆层；（或2mm厚聚氨脂涂膜）6． 1.5厚⼀布两涂聚氨酯涂膜在⼭墙四周、屋⾯管道周围涂刷加强层，宽度⾄少250，卷起⾄少250；（防⽔层为聚氨脂涂膜时⽆此层）7． 20厚1：3⽔泥砂浆找平层；8． 1：6⽔泥焦渣最薄处30厚，找2％坡，振捣密实表⾯抹光；（根据⼯程情况确定是否设排汽孔）9． 100厚发泡聚苯⼄烯板保温层（容重：32kg/m3）；10．氯丁胶防⽔乳剂⼀道；11． 20厚1：2.5⽔泥沙浆找平层；12．钢筋混凝⼟屋⾯板三、⾮上⼈平屋⾯构造做法（从上⾄下）1． 40厚C20细⽯混凝⼟（防⽔混凝⼟B6），内配筋?4@150双向，设分格缝≤2000×2000（钢筋必须断开），缝内嵌PVC防⽔油膏；2．玻纤布隔离层；3． SBS改性沥青卷材防⽔层⾄少2+2⼆层；（或2mm厚聚氨脂涂膜）4． 1.5厚⼀布两涂聚氨酯涂膜在⼭墙四周、屋⾯管道周围涂刷加强层，宽度⾄少250，卷起⾄少250；（防⽔层为聚氨脂涂膜时⽆此层）5． 20厚1：3⽔泥砂浆找平层；（分格见88J5-X1、2）6． 1：6⽔泥焦渣最薄处30厚，找2％坡，振捣密实表⾯抹光；（根据⼯程情况确定是否设排汽孔）7． 100厚发泡聚苯⼄烯板保温层（容重：18kg/m3）；8．氯丁胶防⽔乳剂⼀道；9． 20厚1：2.5⽔泥沙浆找平层；10．钢筋混凝⼟屋⾯板四、种植屋顶构造做法（从上⾄下）1． 250~600厚种植⼟；2．聚脂⽆纺布滤⽔层（120G/M2），四周上翻100⾼，端部通长⽤粘结剂50⾼；3． 80厚粒径15~20陶粒排⽔层；4． 40厚C20细⽯混凝⼟，内配筋?4@150双向，设分格缝≤2000×2000（钢筋必须断开），缝内嵌PVC防⽔油膏；5．玻纤布隔离层；6． SBS改性沥青卷材防⽔层⾄少2+2⼆层；（或2mm厚聚氨脂涂膜）7． 1.5厚⼀布两涂聚氨酯涂膜在⼭墙四周、屋⾯管道周围涂刷加强层，宽度⾄少250，卷起⾄少250；（防⽔层为聚氨脂涂膜时⽆此层）8． 20厚1：3⽔泥砂浆找平层；（分格见88J5-X1、2）9． 1：6⽔泥焦渣最薄处30厚，找2％坡，振捣密实表⾯抹光；（根据⼯程情况确定是否设排汽孔）10． 100厚发泡聚苯⼄烯板保温层（容重：32kg/m3）；11．氯丁胶防⽔乳剂⼀道；12． 20厚1：2.5⽔泥沙浆找平层；13．钢筋混凝⼟屋⾯板。

现浇混凝土坡屋面构造及节点大样[精华]]现浇坡屋面结构构造1.设计时应注意的建筑构造a.坡屋面瓦面做法分挂瓦及贴瓦,以前设计时往往采用预制F形或L形挂瓦条挂瓦,其大样如下附图,现在坡屋面多采用现浇,所以预制挂瓦条就不多谈了.在现浇屋面上贴瓦或挂瓦对结构来说区别不大,要注意的是建筑构造中的防水与保温层做法.若按中南图集中简易做法,在混凝土屋面板上仅有一层隔热防水膏,其防水耐久性及隔热性能均不详,按西北(华北)图集,在混凝土屋面板上有一层保温层,保温做法较好.防水层及保温层的设置主要是牵涉到现浇混凝土板裂缝控制,这一点在后面讨论.个人认为,在造价允许情况下应尽量建议建筑师设置防水层及保温层.b.坡屋面的坡度一般均要求小于当地最小日照角,坡度的大小牵涉到现浇支模时支模形式及浇筑混凝土的施工方案.在设计时还应注意在图纸上注明所标注的钢筋间距及负筋长度是指水平投影长度还是实际长度,当坡度较大时,要注意加密分布筋间距.2.砖混结构xx屋面构造a.坡屋面部分计算层高为其坡高的一半,当坡屋面下有平屋面搁板时,只需注意规范对总高的限制,若无平屋面搁板,应注意其顶层层高为/2)<4.0m(xx限值)安审时对此项控制较严,若按新规范则要小于3.6m.无搁板时要设双层圈梁,其水平圈梁与坡屋面圈梁分开浇筑,大样可参考后附文件.b.双坡硬山或悬山屋面构造与平屋面做法接近,不过在造型上稍嫌单调,近来建筑师都爱选用歇山,四坡,六坡或其他一些构造更为复杂的坡屋面形式.在结构的图纸表达上仅使用平面图,剖面图已不足已表示清楚,附图是一个典型的六坡屋面梁布置示意图(取自坡脚下层高+坡高实际工程图).图示结构形式为标准的梁板体系,在凸凹折角处均设梁,结构传力较明确,但在实际施工中支模复杂.这里稍讲一下应注意WL1梁宜向左偏移半梁宽,以避免WL2,WL3梁交于一点,不易插筋.WL1梁梁宽宜取300~350.WL4梁为外纵墙阳台上口封梁,上部要砌筑240墙体至坡屋面板底,WL6梁为顶层阳台挑梁,此梁同样存在墙内段与挑出段要分开浇,因此亦可将此梁改为折梁.后附为WL1~WL6模板图(配筋已删除).c.完全按梁板体系处理坡屋面对施工及设计都较复杂,当然可对其加以简化.在凸凹折角处,当角度较小时,可考虑板的平面刚度,在折角处均设暗梁即可,具体可详羊兄的有关贴子,这里就不详述了.(其实本人也倾向于这种设计方法).d.坡屋面老虎窗可视其大小采用设梁,或直接用折板处理.老虎窗立板因需双面支模,板厚不可取得太小,通常可取120mm,d6@200双层双向配筋.3.框架结构xx屋面构造a.当坡屋面为双层屋面时,应注意坡脚处净高>1m,以免施工时无法支模,当无平屋面时,应注意填充墙高度,若>4m时可设水平拉梁一道.b.坡屋面梁不宜采用梁平法表示,其梁加密区长度,负加筋长度,梁钢筋锚固做法应采用梁详图表示.框架坡屋面的复杂程度取决于柱网的布置形式,本人手上的都较简单,就不上贴了.4.坡屋面现浇结构施工a.当坡屋面坡度<30(有观点认为26)时,一般采用单面支模,即在支底模,绑钢筋后,将塌落度较小的混凝土拍到模板上,用振动棒稍加振捣后,再将滑移下坠(为防止下滑,可每隔1.5m设一道横挡)的混凝土刮道上面去,最后用手提小型平板振动器稍加振捣.此法受坡屋面坡度大小,模板光滑程度,塌落度大小影响,因其无法正常振捣,浇筑质量不易保证.b.当坡屋面采用双面夹板支模时,一般分段在外侧模板上开500x500浇筑洞口,并采用细石混凝土,设计时应注意加大板厚(>120),否则钢筋密集,不易振捣.此种方法浇筑质量较好5.坡屋面裂缝控制a.坡屋面表面积较平屋面大,其迎光面日光集度较高,当坡屋面板厚较大时,因板面上下温差影响易产生裂缝,因此,坡屋面板上部宜设置保温层,伸缩缝间距也宜减小,当无法设上下通长的伸缩缝时,可在屋面处单独设缝,后附有参考大样.b.屋面折角为应力复杂处,两边板上部钢筋应锚固于折角处梁或暗梁内.后附:双层圈梁连接构造,山墙随水圈粱,山墙通风窗过梁,坡屋面伸缩缝,排气道出屋面详图,屋面检修孔详图,内墙圈粱等大样以上仅为个人观点,可能会有不当之处,见笑另:图均为r14 dwg文件,字库在以前所发帖中有。

住宅坡屋面细部构造标准做法目录2.1 檐口 (2)2.2挂瓦条、顺水条 (2)2.3檐沟 (3)2.4脊瓦、斜天沟 (4)2.5泛水 (5)2.6避雷带 (6)2.7出屋面烟道、管道 (8)2.8砂浆卧瓦层檐口、檐沟做法 (9)2.1 檐口2.1.1反檐预留钢筋长度，按照屋面各层厚度增加70mm预留，在主体混凝土浇筑完成后二次浇筑。

2.1.2滴水线采用20×20成品滴水线，距外侧20mm。

2.2挂瓦条、顺水条2.2.1持钉层35厚C20混凝土，内配φ4@100×100钢筋网片。

2.2.2顺水条—25×5扁钢，中距500，采用3.5×40水泥钉间距600固定。

2.2.3挂瓦条L30×4，间距按瓦规格。

2.3檐沟2.3.1屋面瓦伸出檐沟不少于50mm，防水附加层上翻至坡屋面500mm。

2.3.2滴水线采用成品滴水线距外侧60mm，宽×深=20mm×30mm。

2.3.3檐沟内落水口参考1.6平屋面落水口做法。

2.4脊瓦、斜天沟2.4.1脊瓦卧瓦层高出斜屋面瓦80mm，卧瓦层采用1:3聚合物纤维砂浆。

2.4.2屋脊两端找平层设置2φ6通常钢筋与φ4钢筋网片绑扎。

2.4.3屋面板内预埋φ10锚筋伸出屋面200mm间距900mm，与钢筋网片连接。

2.4.4阴角部位防水附加层伸入坡屋面不小于500mm。

2.4.5斜天沟两侧瓦应切割整齐，边缘平整，沟两侧采用聚合物砂浆封堵抹平，沟边的瓦均应与挂瓦条钉牢。

2.5泛水2.5.1小于90°部位的泛水采用成品耐候型自粘聚合物沥青泛水带，大于90°的部位采用聚合物砂浆抹成圆弧角。

2.6避雷带2.6.1避雷带支架采用成品支架，除避雷引下线外其他部位严禁在屋面瓦上打孔。

2.6.2瓦卡的长度和煨弯按瓦形状制作。

2.7出屋面烟道、管道参考12YJ5-2第K112.7.1出屋面烟道卷材采用自攻钉固定，密封膏缝严，外侧聚合物砂浆抹面，做法详见上图。

屋面工程构造做法及图解构造做法：1、坡屋面①基层抹光处理、干燥后1.5mm 厚JS 水泥基防水涂料成活，泛水高度（排水坡度最高点往上250mm 250mm））；②40mm 厚挤塑板厚挤塑板((二线品牌二线品牌))；③40mm 厚抗渗C20细石混凝土找平，内配φ4@200mm 钢筋网片。

分隔缝间距不宜大于3m 3m，缝宽，缝宽20mm 20mm，缝内油膏嵌实。

，缝内油膏嵌实。

④天沟另加附加防水层④天沟另加附加防水层(1.5(1.5㎜JS 水泥基防水涂料成活水泥基防水涂料成活),),),天天沟泛水高度150mm 150mm，甩砂后进行水泥砂浆粉刷。

，甩砂后进行水泥砂浆粉刷。

2、平屋面及露台①1.5mm 厚JS 防水涂料防水涂料((在下在下)+1.5mm )+1.5mm 厚贴必定PET 防水卷材(在上在上))；②40mm 厚挤塑板厚挤塑板((二线品牌二线品牌))保温层；③40mm 厚C20细石混凝土找平，内配φ4@200mm 钢筋网片；分隔缝间距不宜大于3m 3m，缝宽，缝宽20mm 20mm，缝内油膏嵌实。

，缝内油膏嵌实。

④女儿墙及出屋面墙体根部另加1.5mm 厚贴必定PET 附加防水层水层,,泛水高度完成面向上250mm.坡屋面平屋面构造 排气孔屋面瓦完成面出屋面管找平层 1.5mm 厚贴必定PET 防水卷材保温层φ4@200mm钢筋网片40mm 厚C20细石混凝土找坡层 平屋面结构层 1.5mm 厚JS 防水涂料泛水做法坡屋面构造节点一不锈钢封板，钢钉固定，间距500坡屋面构造节点二平屋面及露台根部做法。

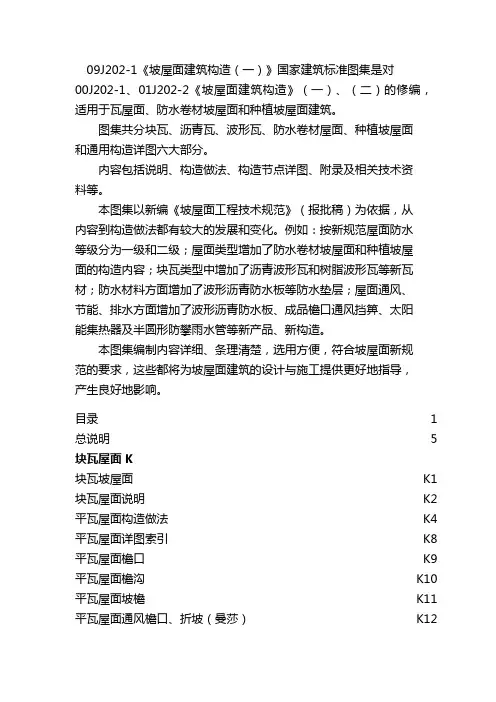

09J202-1《坡屋面建筑构造（一）》国家建筑标准图集是对00J202-1、01J202-2《坡屋面建筑构造》（一）、（二）的修编，适用于瓦屋面、防水卷材坡屋面和种植坡屋面建筑。

图集共分块瓦、沥青瓦、波形瓦、防水卷材屋面、种植坡屋面和通用构造详图六大部分。

内容包括说明、构造做法、构造节点详图、附录及相关技术资料等。

本图集以新编《坡屋面工程技术规范》（报批稿）为依据，从内容到构造做法都有较大的发展和变化。

例如：按新规范屋面防水等级分为一级和二级；屋面类型增加了防水卷材坡屋面和种植坡屋面的构造内容；块瓦类型中增加了沥青波形瓦和树脂波形瓦等新瓦材；防水材料方面增加了波形沥青防水板等防水垫层；屋面通风、节能、排水方面增加了波形沥青防水板、成品檐口通风挡箅、太阳能集热器及半圆形防攀雨水管等新产品、新构造。

本图集编制内容详细、条理清楚，选用方便，符合坡屋面新规范的要求，这些都将为坡屋面建筑的设计与施工提供更好地指导，产生良好地影响。

目录 1 总说明 5 块瓦屋面 K块瓦坡屋面K1 块瓦屋面说明K2 平瓦屋面构造做法K4 平瓦屋面详图索引K8 平瓦屋面檐口K9 平瓦屋面檐沟K10 平瓦屋面坡檐K11 平瓦屋面通风檐口、折坡（曼莎）K12平瓦屋面屋脊K13 平瓦屋面斜天沟K14 避雷带支架、抗风搭扣安装K15 平瓦屋面泛水K16 平瓦屋面泛水、山墙封檐K17 平瓦屋面管道出屋面K18 平瓦屋面变形缝K19 平瓦屋面山墙封檐、挑檐（木基层）K20 平瓦屋脊、斜天沟（木基层）K21 小青瓦屋面构造做法K22 筒瓦屋面构造做法K23 小青瓦、筒瓦屋面檐口K24 小青瓦、筒瓦屋面檐沟K25 小青瓦、筒瓦屋面屋脊、斜天沟K26 小青瓦、筒瓦屋面现浇屋脊K27 小青瓦屋面节点详图K28 小青瓦屋面变形缝K29 小青瓦屋面管道出屋面K30 沥青瓦屋面 L沥青瓦坡屋面L1 沥青瓦屋面说明L2 沥青瓦屋面构造做法L3 沥青瓦屋面檐口L4 沥青瓦屋面檐沟L5 沥青瓦屋面坡檐L6 沥青瓦屋面屋脊、斜天沟L7 沥青瓦屋面泛水、山墙封檐L8 沥青瓦屋面变形缝L9 沥青瓦屋面管道出屋面L10沥青瓦屋面屋脊、斜天沟（木基层）L11 沥青瓦屋面山墙封檐、挑檐（木基层）L12 波形瓦屋面 P波形瓦屋面说明P1 沥青波形瓦坡屋面P5 沥青波形瓦屋面构造做法P6 沥青波形瓦屋面檐口P8 沥青波形瓦屋面檐沟P9 沥青波形瓦屋面屋脊、天沟P10 沥青波形瓦屋面硬、悬山P11 沥青波形瓦屋面泛水P12 沥青波形瓦屋面变形缝P13 沥青波形瓦屋面管道出屋面P14 沥青波形瓦屋面檐口、檐沟（木基层）P15 沥青波形瓦屋面屋脊、天沟、硬山、悬山（木基层）P16 沥青波形瓦屋面泛水（木基层）P17 沥青波形瓦屋面管道出屋面（木基层）P18 树脂波形瓦坡屋面P19 树脂波形瓦屋面构造做法P20 树脂波形瓦屋面挑檐P22 树脂波形瓦屋面檐沟、斜天沟P23 树脂波形瓦屋面屋脊、斜脊P24 树脂波形瓦屋面悬山、硬山山墙P25 树脂波形瓦屋面坡檐P26 树脂波形瓦屋面立墙泛水P27 树脂波形瓦屋面变形缝P28 树脂波形瓦屋面管道出屋面P29 树脂波形瓦屋面挑檐（木基层）P30 树脂波形瓦屋面檐沟（木基层）P31树脂波形瓦屋面悬山、硬山山墙（木基层）P32 树脂波形瓦屋面立墙泛水及变形缝（木基层）P33 树脂波形瓦屋面屋脊、斜脊（木基层）P34 水泥、塑料、聚酯波形瓦屋面构造做法P35 水泥、塑料、聚酯波形瓦屋面檐口、檐沟（木基层）P36 水泥、塑料、聚酯波形瓦屋面屋脊、悬山（木基层）P37 水泥、塑料、聚酯波形瓦屋面泛水（木基层）P38 水泥、塑料、聚酯波形瓦屋面金属烟囱和风管出屋面P39 水泥、塑料、聚酯波形瓦屋面管道出屋面拉索座P40 玻纤增强聚酯波形瓦屋面构造P41 防水卷材坡屋面 F防水卷材坡屋面F1 防水卷材坡屋面说明F2 防水卷材坡屋面构造做法F3 防水卷材坡屋面檐口F4 防水卷材坡屋面檐沟F5 防水卷材坡屋面泛水、屋脊、变形缝F6 种植坡屋面 Z种植坡屋面Z1 种植坡屋面说明Z2 种植坡屋面构造做法Z3 种植坡屋面挑檐、檐沟、穿出管件Z4 种植坡屋面屋脊、泛水、内天沟Z5 种植坡屋面变形缝、斜天沟、山墙封檐Z6 通用详图 T通用详图说明T1 屋面挂瓦条、顺水条及避雷带支架安装T2 波形沥青板通风防水垫层屋面泛水T3 波形沥青板通风防水垫层屋面泛水（有保温外墙）T4波形沥青板通风防水垫层屋面泛水（木基层）T5 波形沥青板通风防水垫层屋脊、天沟。

坡屋面结构施工方案一、工程概况：本工程坡屋面面积较大，坡度均为45°，施工难度高。

其中1-7~E-G轴架空层净高12.7m；1-7~L-K轴架空层净高17.45m；1-8~A-D轴坡屋面离地高（屋脊标高为+14.00m），支撑系统难度大。

本工程屋面做法依次为：①钢筋砼屋面板；②15厚1：3水泥砂浆找平；③厚自粘改性沥青防水卷材一道(聚脂胎)；④20厚1:2.5水泥砂浆保护层；⑤30厚聚苯乙烯挤塑板保温层,上贴聚脂无纺布一层；⑥15厚1:3水泥砂浆找平层；⑦双股18号镀锌铅丝将瓦同钢筋网绑牢；⑧1:3水泥砂浆卧瓦层;彩色筒瓦屋面.二、施工准备1. 技术准备：在屋顶结构开始施工前，组织有关技术、生产人员对屋顶施工进行研讨并编制专项施工方案。

提前组织审图，在施工中经常与设计沟通解决技术问题。

2.人员准备：木工、钢筋工、混凝土工各工种施工人员必须齐备，并具有坡屋面施工经验。

三、施工方法及技术措施（一）模板施工1.工艺流程：确定檐口及屋脊底标高→搭设钢管脚手架→安装主次龙骨→安装屋面15mm厚木模板→虎头窗模板安装。

2.首先根据图纸檐口标高及屋脊标高，计算出屋顶模板坡度。

先在檐口及屋脊处各搭设三根钢管立杆（相应支撑及操作平台同时施工），并标注出屋脊及檐口标高的10cm控制线。

3.根据坡屋面控制线拉设通线搭设手脚架，脚手架下要垫脚手板，在脚手架顶部沿屋脊平行方向铺设主龙骨，主龙骨间距为800mm。

在主龙骨上沿屋脊垂直方向铺设次龙骨，次龙骨间距为300mm。

4.在次龙骨上铺设模板，当板短向4m时，模板应起拱板跨度的千分之2.5。

模板拼缝要严密、平整。

5.虎头窗模板安装：屋面模板安装完成后，根据各虎头窗的位置、几何尺寸、标高，分别在屋面板上放线，安装虎头窗模板。

6.钟楼模板安装：钟楼处屋面坡度非常大（73.70°），为保证混凝土浇筑按质完成，此处采用双面模板。

6.技术措施：支撑要有足够的强度和刚度，支柱下应垫木板，支撑扣件要拧牢，防止下沉。

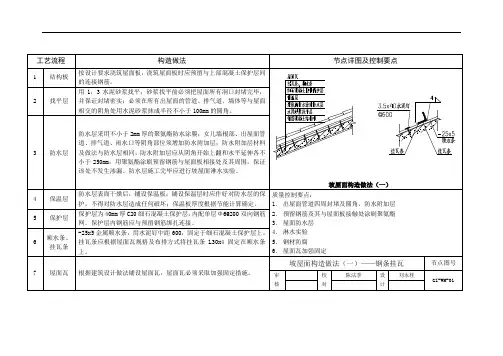

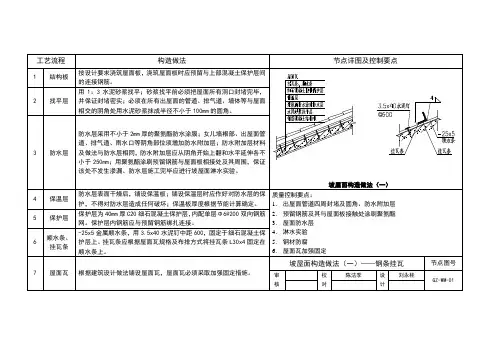

一、坡屋面做法（自下而上）1、现浇砼板刷素水泥结结构浆一道。

（随刷随抹找平层）2、抹20厚1:3水泥砂浆找平层。

（冲筋、贴饼、挂线、确定抹灰厚度）3、粘铺75厚挤塑聚苯板。

4、40厚C20细石砼，内配4@200钢筋网与屋脊两侧预埋在砼板中的10钢筋绑扎，屋脊处的钢筋网应跨过屋脊披下。

5、铺贴高分子防水卷材。

（根据实际情况可调整顺序）6、20厚1:3水泥砂浆保护层。

7、1:2水泥砂浆铺贴原色水泥瓦。

8、待突出层面的烟气道、太阳能、抽气孔、上人孔、伸缩缝两侧哨墙、避雷、檐沟、防水等全部完成后，于验收前数日喷漆。

二、阁楼层阳台非上人平屋面做法（自下而上）1、钢筋砼屋面板上铺贴75厚挤塑板。

2、40厚（最薄处）1:8（重量比）水泥珍珠岩找坡，坡向落水管，坡度2%。

3、20厚1:3水泥砂浆找平层。

4、铺贴SBS防水卷材（与檐沟防水卷材同时施工）。

三、屋面变形缝做法（采用L01J202图集22页②节点）1、在屋面变形缝（伸缩线）两侧的屋面板上M7.5混浆砌240宽砖墙，墙高450；砖墙顶浇筑80厚C20砼压顶，内配 2 6钢筋与檐口处构造柱钢筋绑扎，分布筋6@200.2、变形缝两侧的砖墙外侧及砼压顶均抹1:2.5水泥砂浆压光。

3、粘贴SPS防水卷材，顶部的防水卷材应两侧相互搭接，中间伸缩缝处应松动（不要紧贴）。

4、变形缝顶盖为1.0mm厚铝板固定。

（见该图集节点详图）顺坡上压下搭接。

四、突出屋面烟道、排气道（采用L05J104图集20页）1、烟道、排气道高出屋面砼板（或挂瓦后）的高度符合该图集注2规定。

2、在伸出坡屋面烟道、排气道四周的坡屋面砼板上植入10钢筋，竖向单排@150，水平箍筋6@200；C20砼浇筑100厚风帽基座。

3、按该图集21页要求在C20砼基座顶部预埋铁件，后与风帽焊接。

五、屋面太阳能砼支墩。

1、按照工程部2012年11月20日印发的详图施工。

每个支墩应认真放线定位，按准确位置植入4 10钢筋，箍筋6@200；必须确保所有砼支墩顶部预埋铁件在同一高度上；确保支墩平行、垂直于屋脊轴线，若偏移，太阳能支架无法安装时必须重新浇支墩。

钢架坡屋面构造做法
钢架坡屋面构造做法：
设计方案：确定屋面的坡度、结构形式、材料等方面的设计方案。

建立钢架结构：根据设计方案，建立钢架结构，包括梁、柱、框架等。

安装防水材料：在钢架结构上安装防水材料，如防水膜、防水涂料等。

安装隔热材料：在防水材料上安装隔热材料，如聚苯板、岩棉板等。

安装屋面材料：在隔热材料上安装屋面材料，如彩钢瓦、铝合金瓦等。

安装雨水系统：安装雨水系统，包括排水管道、雨水收集器等。

安装通风系统：安装通风系统，包括风机、排气管道等。

安装其他设施：根据需要，安装其他设施，如太阳能板、空调设备等。

完成验收：完成施工后，进行验收，并确保屋面的安全、稳定、防水等性能符合要求。
