（2）通过学习中互联网搜寻与探究等活动，进行充分的交流与合作，使学生养成细致、严谨的学习态度，培养他们团结合作的科学精神。
教学重点掌握三视图成图原理和规律。
教学难点独立绘制三面投影图。
教法任务驱动法启发引导法模型展示法分层教学法学法自主探究法小组竞赛法合作探究法讨论交流法教学设计思路为了“让教法更贴近学生”，“让学生更贴近实践”，充分体现“以学生为本”的教学原则，①采用讲练结合并与工程实际相结合的方法，体现教学效果、教学实用性；②采用简要提问、启发的形式，调动学生的积极性、主动性，通过教师的实例——学生的练习——学生分析——教师讲评，使学生掌握工程技术绘图方法，使学生掌握对专业知识综合运用，以达到培养学生综合能力的目的。
依据理论体现“以学生发展为中心”、“以能力为本位”、“以就业为导向”的教学指导思想，为建筑行业培养更多更贴近实际的应用型人才。
教学过程教学环节教学容教师活动学生活动设计意图我思我想教师关注学生的工作状态，与他们共同解决可能存在的问题和困惑，总结、引导学生通过课本或者网络找到答案。
准备工具静心上课同学间互相交流讨论，共同为对比与典型的“回忆旧知—获取新知”的引入法，此方法更符合引入任务我思我想引入任务〖任务分析〗让学生看书回答？1.为什么要建立三面投影体系？2.三面投影体系有哪三个面？3.明确什么叫视图和为什么要用三视图。
情境式教学，启发引导学生思考。
教师揭示主题并板书课题《三面正投影图》圆满回答老师问题积极努力。
学生观察、猜想并交流。
学生的思维方式。
将建筑理论知识置于动态情境中，让课堂充满灵性的同时自然引出本课课题。
我看我学〖知识学习〗任务一玩中认体系物体是有长、宽、高三个尺度的立体，只通过物体在一个投影面上的投影，我们并不能确定物体在空间的位置和形状。
三个投影面的名称和代号是：正对观察者的投影面称为正立投影面（简让各设计团队将准备好的道具——积木摆放在实验台上，并安排他们随意摆放各种造型。

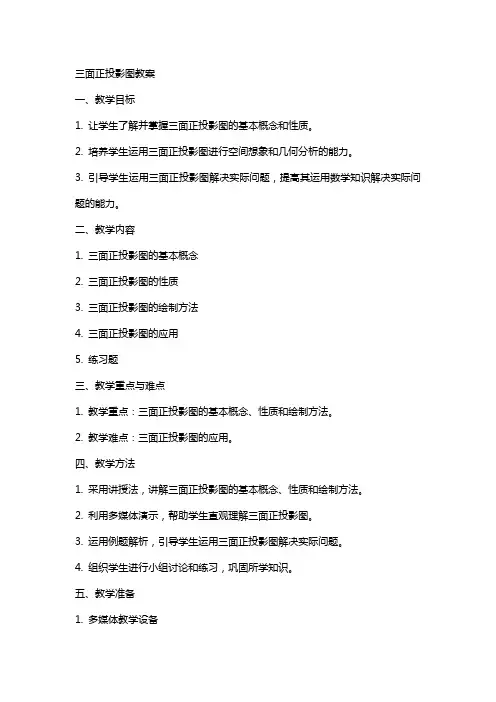

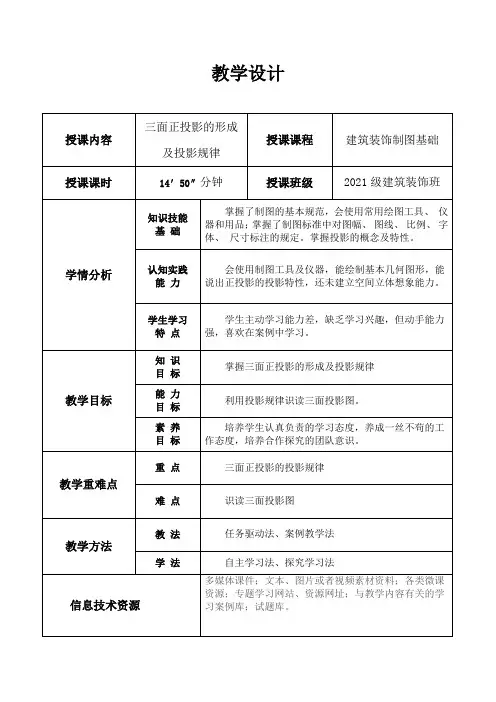

三面正投影图教案一、教学目标1. 让学生了解并掌握三面正投影图的基本概念和性质。
2. 培养学生运用三面正投影图进行空间想象和几何分析的能力。
3. 引导学生运用三面正投影图解决实际问题，提高其运用数学知识解决实际问题的能力。
二、教学内容1. 三面正投影图的基本概念2. 三面正投影图的性质3. 三面正投影图的绘制方法4. 三面正投影图的应用5. 练习题三、教学重点与难点1. 教学重点：三面正投影图的基本概念、性质和绘制方法。
2. 教学难点：三面正投影图的应用。
四、教学方法1. 采用讲授法，讲解三面正投影图的基本概念、性质和绘制方法。
2. 利用多媒体演示，帮助学生直观理解三面正投影图。
3. 运用例题解析，引导学生运用三面正投影图解决实际问题。
4. 组织学生进行小组讨论和练习，巩固所学知识。
五、教学准备1. 多媒体教学设备2. 教学PPT3. 练习题及答案4. 绘图工具（如直尺、三角板等）教案内容待补充六、教学过程1. 引入新课：通过复习旧知识，引导学生回顾二维图形的投影，自然过渡到三维图形的投影，进而引出三面正投影图的概念。
2. 讲解三面正投影图的基本概念：投影面、投影、原图、视图等。
3. 讲解三面正投影图的性质：投影规律、三视图之间的关系等。
4. 演示三面正投影图的绘制方法：利用绘图工具，现场演示三面正投影图的绘制过程。
5. 应用举例：通过实际问题，引导学生运用三面正投影图进行分析和解题。
6. 练习与讨论：布置练习题，组织学生进行小组讨论，互相交流解题心得。
7. 总结与评价：对学生的练习情况进行点评，指出优点和不足，给予鼓励和建议。
八、课堂练习1. 绘制一个简单的三面正投影图，并标注出各视图的名称。
2. 根据一个三维几何体，绘制其三面正投影图，并判断各视图之间的关系。
九、课后作业1. 复习三面正投影图的基本概念和性质。
2. 练习绘制不同类型的三面正投影图。
3. 探索三面正投影图在实际问题中的应用。
十、教学反思1. 学生对三面正投影图的基本概念和性质是否掌握牢固？2. 学生是否能熟练运用三面正投影图进行空间想象和几何分析？3. 学生在练习过程中是否存在共性问题？如何改进教学方法？4. 针对学生的个体差异，如何调整教学内容和方法，以提高教学效果？教学评价：通过课堂表现、练习成绩和课后反馈，对学生的学习情况进行综合评价，为下一步教学提供参考。

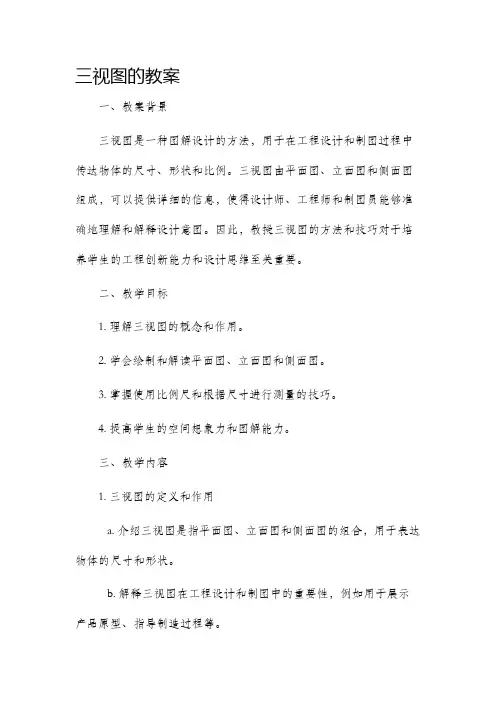

三视图的教案一、教案背景三视图是一种图解设计的方法，用于在工程设计和制图过程中传达物体的尺寸、形状和比例。
三视图由平面图、立面图和侧面图组成，可以提供详细的信息，使得设计师、工程师和制图员能够准确地理解和解释设计意图。
因此，教授三视图的方法和技巧对于培养学生的工程创新能力和设计思维至关重要。
二、教学目标1. 理解三视图的概念和作用。
2. 学会绘制和解读平面图、立面图和侧面图。
3. 掌握使用比例尺和根据尺寸进行测量的技巧。
4. 提高学生的空间想象力和图解能力。
三、教学内容1. 三视图的定义和作用a. 介绍三视图是指平面图、立面图和侧面图的组合，用于表达物体的尺寸和形状。
b. 解释三视图在工程设计和制图中的重要性，例如用于展示产品原型、指导制造过程等。
2. 平面图的绘制和解读a. 学习使用平面图来表示物体的俯视图，了解不同尺度的平面图的用途。
b. 指导学生绘制平面图，并讲解常见符号和线型的含义。
c. 演示如何解读平面图，包括测量尺寸和判断形状等。
3. 立面图的绘制和解读a. 引导学生学习使用立面图来表示物体的正面和背面视图。
b. 指导学生绘制立面图，并讲解与平面图相同的符号和线型。
c. 演示如何解读立面图，包括判断物体的外观和尺寸等。
4. 侧面图的绘制和解读a. 教授学生使用侧面图来表示物体的侧面视图。
b. 指导学生绘制侧面图，并讲解与平面图和立面图相同的符号和线型。
c. 演示如何解读侧面图，包括判断物体的高度和厚度等。
5. 比例尺的使用和尺寸测量a. 解释比例尺的概念和使用方法，教授学生如何进行比例缩放。
b. 演示如何使用尺子和卷尺进行尺寸测量，包括直线长度和曲线轮廓。
6. 提高学生的图解能力和空间想象力a. 引导学生通过绘制三视图来理解和表达物体的三维形状。
b. 练习从二维平面图到三维物体的转换，培养学生的空间想象力。
四、教学方法1. 讲授教学法：通过讲解和示范，介绍三视图的概念和基本技巧。
2. 互动授课法：鼓励学生参与讨论和提问，加强理解和记忆。

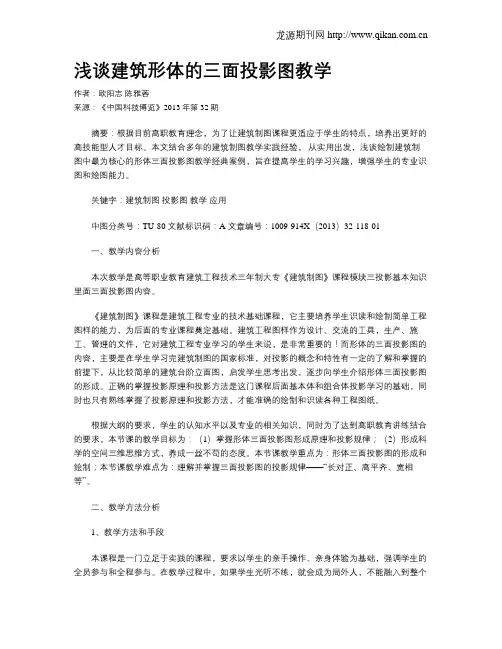

浅谈建筑形体的三面投影图教学作者：欧阳志陈雅蓉来源：《中国科技博览》2013年第32期摘要：根据目前高职教育理念，为了让建筑制图课程更适应于学生的特点，培养出更好的高技能型人才目标。
本文结合多年的建筑制图教学实践经验，从实用出发，浅谈绘制建筑制图中最为核心的形体三面投影图教学经典案例，旨在提高学生的学习兴趣，增强学生的专业识图和绘图能力。
关键字：建筑制图投影图教学应用中图分类号：TU-80 文献标识码：A 文章编号：1009-914X（2013）32-118-01一、教学内容分析本次教学是高等职业教育建筑工程技术三年制大专《建筑制图》课程模块三投影基本知识里面三面投影图内容。
《建筑制图》课程是建筑工程专业的技术基础课程，它主要培养学生识读和绘制简单工程图样的能力，为后面的专业课程奠定基础。
建筑工程图样作为设计、交流的工具，生产、施工、管理的文件，它对建筑工程专业学习的学生来说，是非常重要的！而形体的三面投影图的内容，主要是在学生学习完建筑制图的国家标准，对投影的概念和特性有一定的了解和掌握的前提下，从比较简单的建筑台阶立面图，启发学生思考出发，逐步向学生介绍形体三面投影图的形成。
正确的掌握投影原理和投影方法是这门课程后面基本体和组合体投影学习的基础，同时也只有熟练掌握了投影原理和投影方法，才能准确的绘制和识读各种工程图纸。
根据大纲的要求，学生的认知水平以及专业的相关知识，同时为了达到高职教育讲练结合的要求，本节课的教学目标为：（1）掌握形体三面投影图形成原理和投影规律；（2）形成科学的空间三维思维方式，养成一丝不苟的态度。
本节课教学重点为：形体三面投影图的形成和绘制；本节课教学难点为：理解并掌握三面投影图的投影规律——“长对正、高平齐、宽相等”。
二、教学方法分析1、教学方法和手段本课程是一门立足于实践的课程，要求以学生的亲手操作、亲身体验为基础，强调学生的全员参与和全程参与。
在教学过程中，如果学生光听不练，就会成为局外人，不能融入到整个学习情境中，只有每个学习者通过观察、设计、制作、试验等活动获得丰富的“操作”体验，进而获得情感态度、价值观以及技术能力的发展。

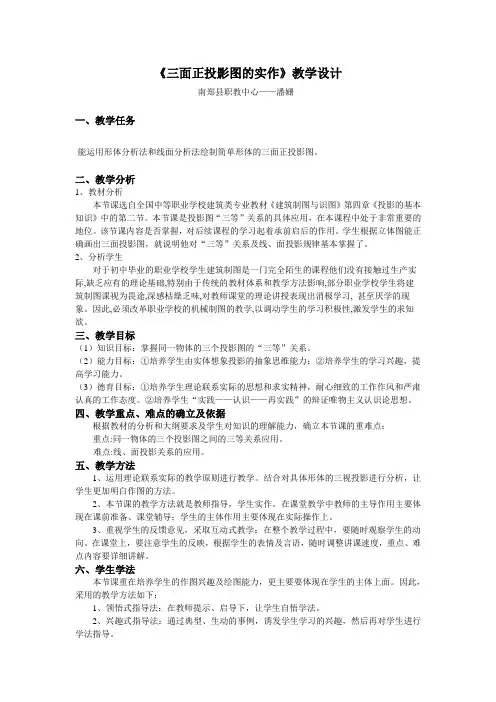

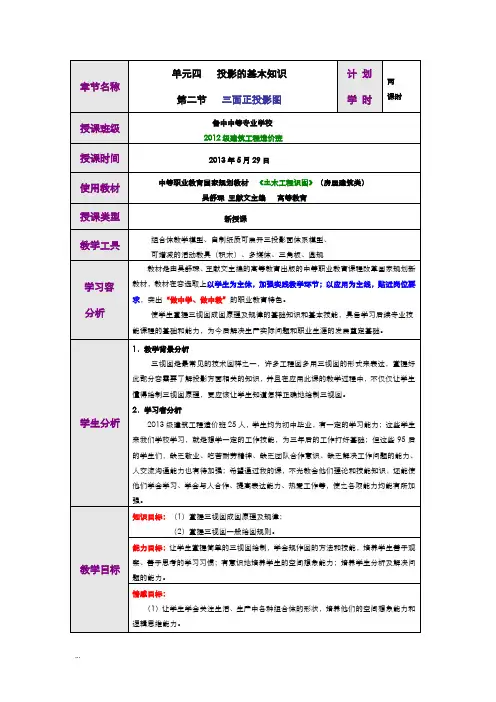

《三面正投影图的实作》教学设计南郑县职教中心——潘姗一、教学任务能运用形体分析法和线面分析法绘制简单形体的三面正投影图。
二、教学分析1、教材分析本节课选自全国中等职业学校建筑类专业教材《建筑制图与识图》第四章《投影的基本知识》中的第二节。
本节课是投影图“三等”关系的具体应用，在本课程中处于非常重要的地位。
该节课内容是否掌握，对后续课程的学习起着承前启后的作用。
学生根据立体图能正确画出三面投影图，就说明他对“三等”关系及线、面投影规律基本掌握了。
2、分析学生对于初中毕业的职业学校学生建筑制图是一门完全陌生的课程他们没有接触过生产实际,缺乏应有的理论基础,特别由于传统的教材体系和教学方法影响,部分职业学校学生将建筑制图课视为畏途,深感枯燥乏味,对教师课堂的理论讲授表现出消极学习, 甚至厌学的现象。
因此,必须改革职业学校的机械制图的教学,以调动学生的学习积极性,激发学生的求知欲。
三、教学目标（1）知识目标：掌握同一物体的三个投影图的“三等”关系。
（2）能力目标：①培养学生由实体想象投影的抽象思维能力；②培养学生的学习兴趣，提高学习能力。
（3）德育目标：①培养学生理论联系实际的思想和求实精神，耐心细致的工作作风和严肃认真的工作态度。
②培养学生“实践——认识——再实践”的辩证唯物主义认识论思想。
四、教学重点、难点的确立及依据根据教材的分析和大纲要求及学生对知识的理解能力，确立本节课的重难点：重点:同一物体的三个投影图之间的三等关系应用。
难点:线、面投影关系的应用。
五、教学方法1、运用理论联系实际的教学原则进行教学。
结合对具体形体的三视投影进行分析，让学生更加明白作图的方法。
2、本节课的教学方法就是教师指导，学生实作。
在课堂教学中教师的主导作用主要体现在课前准备、课堂辅导；学生的主体作用主要体现在实际操作上。
3、重视学生的反馈意见，采取互动式教学：在整个教学过程中，要随时观察学生的动向。
在课堂上，要注意学生的反映，根据学生的表情及言语，随时调整讲课速度，重点、难点内容要详细讲解。

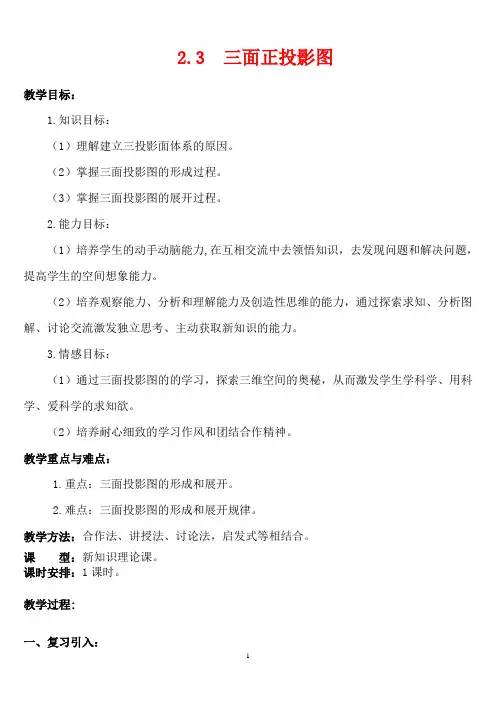

2.3 三面正投影图教学目标：1.知识目标：（1）理解建立三投影面体系的原因。
（2）掌握三面投影图的形成过程。
（3）掌握三面投影图的展开过程。
2.能力目标：（1）培养学生的动手动脑能力,在互相交流中去领悟知识，去发现问题和解决问题，提高学生的空间想象能力。
（2）培养观察能力、分析和理解能力及创造性思维的能力，通过探索求知、分析图解、讨论交流激发独立思考、主动获取新知识的能力。
3.情感目标：（1）通过三面投影图的的学习，探索三维空间的奥秘，从而激发学生学科学、用科学、爱科学的求知欲。
（2）培养耐心细致的学习作风和团结合作精神。
教学重点与难点：1.重点：三面投影图的形成和展开。
2.难点：三面投影图的形成和展开规律。
教学方法：合作法、讲授法、讨论法，启发式等相结合。
课型：新知识理论课。
课时安排：1课时。
教学过程:一、复习引入：情境引入：太阳照射一个物体。
按专业术语来说，太阳，光线，影子、墙面都称为什么？什么是投影法？投影法的分类有哪几种？工程图样多数采用正投影法绘制，用正投影法绘制得到的就是正投影图。
今天我们学习三面正投影图。
板书课题：三面正投影图二、新课教学（一）、三投影面体系的建立图2-1中空间四个不同形状的物体，它们在同一个投影面上的正投影却是相同的。
由此可以看出：虽然一个投影面能够准确的表现出形体的一个侧面的形状，但不能表现出形体的全部形状。
为了确定物体的形状必须画出物体的多面正投影图，通常要建立三投影面体系。
图2-1 形体的单面投影通常，采用三个相互垂直的平面作为投影面，构成三投影面体系，如图2-2所示。
（1）、三投影面水平位置的平面称作水平投影面，用字母H表示；与水平投影面垂直相交呈正立位置的平面称为正立投影面，用字母V表示；位于右侧与H、V面均垂直相交的平面称为侧立投影面，用字母W表示。
三个投影面的交线OX、OY、OZ叫投影轴，三个投影轴也相互垂直。
图2-2三投影面的建立 2-3 三投影图的形成（2）、三投影轴三投影面互相垂直相交，它们的交线称为投影轴。

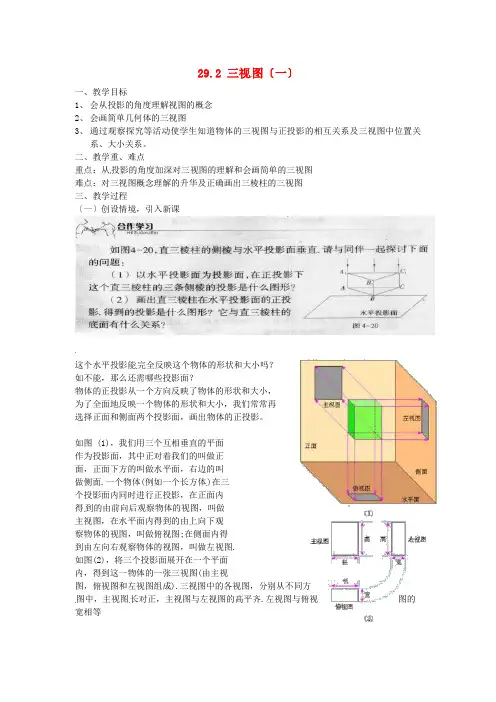

29.2 三视图〔一〕一、教学目标1、会从投影的角度理解视图的概念2、会画简单几何体的三视图3、通过观察探究等活动使学生知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系。
二、教学重、难点重点：从投影的角度加深对三视图的理解和会画简单的三视图难点：对三视图概念理解的升华及正确画出三棱柱的三视图三、教学过程〔一〕创设情境，引入新课这个水平投影能完全反映这个物体的形状和大小吗？如不能，那么还需哪些投影面？物体的正投影从一个方向反映了物体的形状和大小，为了全面地反映一个物体的形状和大小，我们常常再选择正面和侧面两个投影面，画出物体的正投影。
如图 (1)，我们用三个互相垂直的平面作为投影面，其中正对着我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面.一个物体(例如一个长方体)在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图，在水平面内得到的由上向下观察物体的视图，叫做俯视图;在侧面内得到由左向右观察物体的视图，叫做左视图.如图(2)，将三个投影面展开在一个平面内，得到这一物体的一张三视图(由主视图，俯视图和左视图组成).三视图中的各视图，分别从不同方图中，主视图长对正，主视图与左视图的高平齐.左视图与俯视图的宽相等通过以上的学习，你有什么发现？物体的三视图实际上是物体在三个不同方向的正投影.正投影面上的正投影就是主视图，水平投影面上的正投影就是俯视图，侧投影面上的正投影就是左视图〔二〕应用新知例1画出以下列图2所示的一些根本几何体的三视图.分析:画这些根本几何体的三视图时，要注意从三个方面观察它们.具体画法为:1.确定主视图的位置，画出主视图;2.在主视图正下方画出俯视图，注意与主视图“长对正〞。
