分散染料的染色工艺

分散染料的染色方法分散染料是一种常用的纺织染料，其染色方法对织物后处理的效果至关重要。

本文将探讨分散染料的染色方法。

分散染料的染色方法主要包括以下几种：1.基本染色方法分散染料的染色基本染色方法是最常见的一种染色方法，它包括以下几个步骤：首先，将散染料与织物纤维混合，形成均匀的染料溶液。

然后，将染料溶液通过喷淋、滚筒、扩散等方法，将染料均匀地转移到织物纤维上。

最后，将织物在热的条件下进行洗涤，以去除未固着的染料，使织物得到清晰的染色效果。

2.特殊染色方法除了基本染色方法外，分散染料还有许多特殊染色方法，如：a.色织物拼接：这种染色方法是在织物拼接前，将分散染料预先染料在织物上，然后再进行拼接。

这种方法可以使得织物的图案更加鲜明、多彩，从而增加织物的观赏价值。

b.特殊效果染色：这种染色方法通过掌握一定的技术条件，在织物上形成特殊的染色效果，如：退色、加深、或其他形状的图案。

这种方法可以产生更加丰富多彩的视觉效果，增加织物的艺术价值。

3.环保染色方法近年来，环保染色方法越来越受到人们的关注。

分散染料的染色也在这方面表现出良好的性能。

首先，使用分散染料进行染色时，可以将染料分为两部分，一部分进行常规染色，另一部分用于特殊染色。

这样既可以在常规染色中充分发挥分散染料的性能，又可以在特殊染色中实现更加精准的染色效果。

其次，在环保染色方面，分散染料还可以通过以下方式来达到环保要求：a.低污染：分散染料的染色不会产生有害的废水，不会对环境造成污染。

b.节省资源：由于分散染料的染色不会产生污渍，因此可以在染色的过程中节省大量的用水。

c.可再生：分散染料可以通过回收再生的方式，达到可持续染色的目的，从而减少了对自然资源的消耗。

本文总结：分散染料的染色方法作为纺织染色的主要方法，具有悠久的历史和丰富的应用。

它可以使织物得到丰富多彩的图案，并可以随着时代的变迁，不断地改进和更新。

未来，分散染料的染色技术将继续向着更加环保、高效、智能化的方向发展，为人们提供更加满意的纺织产品。

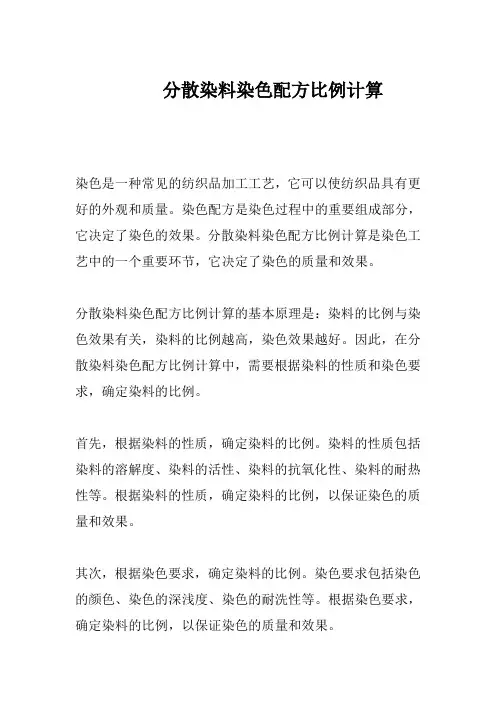

分散染料染色配方比例计算
染色是一种常见的纺织品加工工艺，它可以使纺织品具有更好的外观和质量。

染色配方是染色过程中的重要组成部分，它决定了染色的效果。

分散染料染色配方比例计算是染色工艺中的一个重要环节，它决定了染色的质量和效果。

分散染料染色配方比例计算的基本原理是：染料的比例与染色效果有关，染料的比例越高，染色效果越好。

因此，在分散染料染色配方比例计算中，需要根据染料的性质和染色要求，确定染料的比例。

首先，根据染料的性质，确定染料的比例。

染料的性质包括染料的溶解度、染料的活性、染料的抗氧化性、染料的耐热性等。

根据染料的性质，确定染料的比例，以保证染色的质量和效果。

其次，根据染色要求，确定染料的比例。

染色要求包括染色的颜色、染色的深浅度、染色的耐洗性等。

根据染色要求，确定染料的比例，以保证染色的质量和效果。

最后，根据染料的比例，确定染料的用量。

染料的用量是染料比例的重要参考，它决定了染料的消耗量。

根据染料的比例，确定染料的用量，以保证染色的质量和效果。

总之，分散染料染色配方比例计算是染色工艺中的一个重要环节，它决定了染色的质量和效果。

在分散染料染色配方比例计算中，需要根据染料的性质和染色要求，确定染料的比例，并根据染料的比例，确定染料的用量，以保证染色的质量和效果。

分散染料涤纶染色工艺纤维中不同区域的玻璃化温度不同无定形区约为67℃结晶区约为81 ℃结晶又取向区域约为125 ℃经不同温度预热定形处理的涤纶织物，玻璃化温度不同定形温度Tg 定形温度Tg未定形75 90 105120 123 150 125180 122 210 115230 105 245 90实际染色时，染色温度应高于染色转变温度，此时纤维无定形区的大分子链段发生剧烈运动，产生瞬间孔穴。

一般染色转变温度比玻璃化温度高十几度，染料分子量越大，二者相差越大涤纶微结构影响染色性能1.高温高压染色染色织物色泽鲜艳、手感好织物品种适应性好，适用的染料范围广，染料利用率高对设备要求高，需密闭间歇式，染色时间长，生产效率较低染液中含有分散染料、分散剂、高温匀染剂、pH调节剂等高温高压染色，染料易出现晶型转变温度控制不匀，出现晶体增长现象高温染色，表面易析出低聚物部分染料发生水解或还原染料要求：良好的分散稳定性、化学稳定性和较高的耐升华牢度，以保证均匀、鲜艳的染色效果染色过程（1）40 ℃温水化料，过滤（2）慢慢升温至120～130 ℃，在升至染色转变温度以上时，上染速率迅速提高，应严格控制升温速率，保证染料均匀上染（3）继续保温染色45～60min（4）然后降温，进行还原清洗，水洗等后处理，彻底去除浮色，以提高染色产品的染色牢度和鲜艳度染色温度选择在120～130℃为宜，温度不能超过145℃，否则纤维会造成损伤，特别是毛涤混纺织物染色温度控制分三个阶段：（1）染色升温阶段：在70～110℃温度区间，染料上染速率很快，要严格控制1～2℃/min，保证染料均匀吸附（2）染色保温阶段染料向纤维内部扩散，并增进染料移染，染匀染透（3）降温阶段在玻璃化温度以上，降温速率应适当慢些，其后快速降温，避免引起织物产生折皱和手感粗糙pH值控制在5～6之间，色光纯正、色泽鲜艳，上染百分率高；高温碱性，染料水解，碱性太强，织物损伤大，手感差但酸性染色，齐聚物容易沉积在织物表面浴比：小，节能节水，但易使织物产生折皱、擦伤、染色不匀大，耗能耗水匹染：10：1～30：1分散剂影响匀染剂（载体、非离子型活性剂）（1）缓染剂通过助剂对染料或纤维亲和力，延缓染料上染，使染料能均匀地吸附在纤维的各个部分，从而染色均匀，但会导致上染百分率下降（2）移染匀染剂一般为载体、非离子型聚氧乙烯类表面活性剂载体有毒非离子表面活性剂在染色温度高于浊点，会产生沉淀，一般需与阴离子表面活性剂复配2.热熔染色在185～215℃干热条件下使染料在纤维上发生固着的连续轧染的染色方法连续化生产，生产效率高，用水量少，污水少，使用的染料要求耐升华牢度较高染色时织物所受张力较大，织物手感及色泽鲜艳度不及高温高压染色法一般多用于涤棉混纺织物中涤纶染色浸轧液含有分散染料、分散剂、渗透剂、防泳移剂等染料颗粒要特别匀细，渗透性及分散稳定性要好二浸二轧，室温，涤棉织物轧余率一般为50～60％焙烘固色（热熔）温度根据染料升华牢度来选择，一般为180～220℃，时间2～1min染色工艺条件（1）润湿剂或渗透剂润湿剂可以排除织物中的空气，有利于染料渗透到织物内部织物前处理充分，可不加（2）泳移现象及防止因染料对涤纶缺乏亲和力，容易发生烘干现象合理烘干方式提高浸轧效果，减少带液率，涤棉带液率降低到20％～30％后，不会发生明显泳移加入适量防泳移剂热熔染色时间和时间选择织物烘干后，染料停留在纤维表面，没有与纤维发生固着，通过高温热焙烘，染料向纤维内部扩散，把纤维染透，完成固色——热熔固色温度高——染料升华较多拼色时，染料耐升华性应相近3.载体染色利用载体助剂对涤纶的增塑膨化性能，在常压100℃条件下染色设备简单，适合毛涤织物染色另外，载体对染料具有亲和性，对染料溶解能力高，提高染料浓度，提高吸附和扩散；过高，也不好但载体有毒性，存在环境污染，残留载体不易洗净，影响染色牢度分散染料染色原理及工艺分散染料是一类水溶性较低的非离子型染料。

高耐碱分散染料染色一浴法工艺高耐碱性分散染料应运高耐碱性分散染料不但适应于在弱酸性条件下对涤纶的染色，也适用于在中性和碱性条件下对涤纶进行染色，工艺执行过程就是把涤纶的前处理和染色一浴进行。

以涤锦珊瑚绒为例给出了涤纶超细纤维在高碱性条件下染色、开纤、碱减量等工序的工艺参数和操作要点。

该工艺极大地缩短了工艺流程，节约了时间，从而达到了节能、减排、降低生产成本的目的，同时减少了环境污染。

经测试，色牢度、色光等指标都符合要求，是值得推崇的新工艺。

传统涤纶的染色与高耐碱性分散涤纶是目前应用量很大的一类合成纤维，多年以来，涤纶的染色都是在弱酸性条件下采用高温高压染色的传统工艺。

对需要高碱处理的涤纶材料来中，该工艺工序多，流程长，水、电、汽消耗量大，已产效率低，生产成本高，污水排放量大，加重了环笔污染程度，也增加了处理废水的负担。

采用高耐碱性分散染料染色涤纶可以克服以上这些缺点。

蓬莱嘉信染料化工有限公司近年来致力于高耐碱型分散染料的研究，生产研制了这套由黄、洋红、兰、深兰、：等十几只颜色组成的高耐碱性分散染料，可以在pH=4.5～14.0的范围内对涤纶进行染色，由于它可以耐10g/L的强碱和6g/L的双氧水，从而可以应用在很多涤纶面料的各种染色工艺中。

本研究以涤锦珊瑚绒为例来探讨高耐碱性分散染料的染色工艺。

涤锦珊瑚绒的一般染色工艺涤锦珊瑚绒面料(一般是涤锦质量比80：20)的染整加工，一般采用先碱性下开纤、碱减量，然后水洗中和，再在酸性下染涤纶的工艺。

染整工艺流程如下：毛坯布→退卷→缝头→预定形→碱减量(开纤)→水洗→酸洗中和→高温高压染色→还原清洗→水洗→中和→上柔→脱水→烘干→拉毛→梳毛→剪毛→(摇粒)→拉幅定形→后整理。

1.预定形涤锦珊瑚绒的加工，预定形是关键的一道工序，不经过预定形的毛坯布在经过碱减量(开纤)、染色后，珊瑚丝弯曲凌乱，不规整，达不到珊瑚绒的风格。

经过预定形后，珊瑚丝排列规整、顺直且蓬松，底丝结构紧密而稳定，在后续染整加工过程中不易卷边。

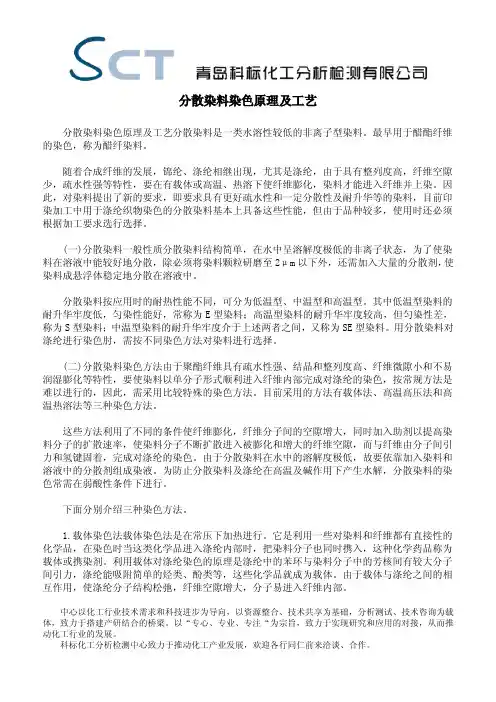

分散染料染色原理及工艺分散染料染色原理及工艺分散染料是一类水溶性较低的非离子型染料。

最早用于醋酯纤维的染色，称为醋纤染料。

随着合成纤维的发展，锦纶、涤纶相继出现，尤其是涤纶，由于具有整列度高，纤维空隙少，疏水性强等特性，要在有载体或高温、热溶下使纤维膨化，染料才能进入纤维并上染。

因此，对染料提出了新的要求，即要求具有更好疏水性和一定分散性及耐升华等的染料，目前印染加工中用于涤纶织物染色的分散染料基本上具备这些性能，但由于品种较多，使用时还必须根据加工要求选行选择。

(一)分散染料一般性质分散染料结构简单，在水中呈溶解度极低的非离子状态，为了使染料在溶液中能较好地分散，除必须将染料颗粒研磨至2μm以下外，还需加入大量的分散剂，使染料成悬浮体稳定地分散在溶液中。

分散染料按应用时的耐热性能不同，可分为低温型、中温型和高温型。

其中低温型染料的耐升华牢度低，匀染性能好，常称为E型染料；高温型染料的耐升华牢度较高，但匀染性差，称为S型染料；中温型染料的耐升华牢度介于上述两者之间，又称为SE型染料。

用分散染料对涤纶进行染色肘，需按不同染色方法对染料进行选择。

(二)分散染料染色方法由于聚酯纤维具有疏水性强、结晶和整列度高、纤维微隙小和不易润湿膨化等特性，要使染料以单分子形式顺利进入纤维内部完成对涤纶的染色，按常规方法是难以进行的，因此，需采用比较特殊的染色方法。

目前采用的方法有载体法、高温高压法和高温热溶法等三种染色方法。

这些方法利用了不同的条件使纤维膨化，纤维分子间的空隙增大，同时加入助剂以提高染料分子的扩散速率，使染料分子不断扩散进入被膨化和增大的纤维空隙，而与纤维由分子间引力和氢键固着，完成对涤纶的染色。

由于分散染料在水中的溶解度极低，故要依靠加入染料和溶液中的分散剂组成染液。

为防止分散染料及涤纶在高温及碱作用下产生水解，分散染料的染色常需在弱酸性条件下进行。

下面分别介绍三种染色方法。

1.载体染色法载体染色法是在常压下加热进行。

技术控⾼耐碱性分散染料染⾊⼯艺，涤纶超细纤维在⾼碱性下节能减排！⾼耐碱性分散染料不但适应于在弱酸性条件下对涤纶的染⾊，也适⽤于在中性和碱性条件下对涤纶进⾏染⾊，⼯艺执⾏过程就是把涤纶的前处理和染⾊⼀同进⾏。

以涤锦珊瑚绒为例给出了涤纶超细纤维在⾼碱性达到了节能、减排、降低⽣产成本的⽬的，同时减少了环境污染。

经测试，⾊牢度、⾊光等指标都符合要求，是值得推崇的新⼯艺。

下⾯讲述的是⾼耐碱性分散染料染⾊⼯艺。

⼀、涤锦珊瑚绒的⼀般染⾊⼯艺涤锦珊瑚线⾯料（⼀般是涤锦质量⽐80：20）的染整加⼯，⼀般采⽤先碱性下开纤、碱减量，然后⽔洗中和，再在酸性下染涤纶的的的⼯艺。

染整⼯艺流程如下：⽑坯布→退卷→缝头→预定形→碱减量（开纤）→⽔洗→酸洗中和→⾼温⾼压染⾊→还原清洗→⽔洗→中和→上柔→脱⽔→烘⼲→拉⽑→杭⽑→剪⽑→（摇粒）→拉幅定形→后整理。

1.预定形涤锦珊瑚线的的加⼯，预定形是关鍵的⼀道⼯序，不经过预定形的⽑坯布在经过碱减量（开纤）、染⾊后，珊瑚丝弯曲凌乱，不规整，达不到珊瑚绒的风格。

经过预定形后，珊瑚丝排列规整、顺直且蓬松，底丝结构紧密⽽稳定，在后续染整加⼯过程中不易巻边。

珊瑚⽑坯布的预定形，⼀般温度为165～190C，时间根据车速⽽定，张⼒达到织物平整即可。

2.碱减量（开纤）在印染⼯⼚中，采⽤液碱（⼀般30％的液碱⽤量5～8g／L，也可以⽤⽚碱换算⽤量）进⾏碱减量（开纤），将涤纶纤维中的⽔溶性聚酯溶解掉，原本粘合在⼀起的涤／锦两种纤维丝条分散松，成为涤／锦超细纤维单丝束。

再经过⽔洗、酸中和，使布⾯不含碱液，呈中性或弱酸性，有利于后⾯⼯序在⾼温⾼压条件下酸性染⾊。

在上述染整加⼯过程中，纤维减量率⼤约为5．0％～6．0％，减量率不⾜会影响⼿感，减量率太⼤会破坏织物纤维结构，影响强⼒等。

必须经过实验，找出合理的⽤碱量，制定合理的的⼯艺条件保证减量率稳定正常的范围内，不能超过7％～8％染整加⼯过程消耗⼤量的⽔、冰醋酸，电⼒、蒸汽⽤量都⽐较⼤，同时排放了⼤量的碱性污⽔，⽆形中增加了⽣产成本。

各种染料工艺的规范染色技术掌握(1)分散染料染色工艺60℃入染(加入HAc、扩散剂NNO、匀染剂1011、染料),以2℃/min升温至130℃,保温30min,降温,取出,水洗→深色还原清洗→烂棉→与原样对比(2)上海万得B型染料染色工艺60℃入染(加入染料、分散螯合剂ARSK、匀染剂CE 400、渗透剂JFC、元明粉,保温20 min,再加入纯碱,保温55min),降温,取出,水洗→酸洗→水洗→皂洗(加皂液100℃×3min)→水洗→烘干2.3控制大小样浴比筒子纱线染色与客户来样要求是否一致,小样试验是关键。

色泽与色光是否准确,是否符合来样要求;浴比是否均为1∶10,工艺制订是否合理,能否对大样投染起指导作用,都直接影响到染色的合格率。

20世纪70年代,使用的第一代以连杆式为代表的小样机,噪音大,染色时间长,工艺条件与大样投产差异很大。

80年代,以RJ 1180型高温高压染样机染色,浴比较大,一般在1∶40,所以试样时无规律可循。

90年代,以国产SCD2 12 140型高温高压试样机为代表,该机以高沸点油为加热介质。

进入21世纪后,流行一种光电管加热的试样机,染出的小样上色均匀,能做到浴比和大样机一致,效果也较好。

2.4掌握设备性能小样的工艺条件要尽量接近大生产工艺。

同一只染色处方,在不同设备上生产会有不同的染色深度差异,甚至两台相同型号的染色设备染出颜色也不相同。

这就要求充分估计到生产中对染料得色有影响的各种因素。

要掌握设备性能,对颜色处方及工艺条件采取相应的技术措施,要使染液在松筒中合理充分地循环,保证筒子染色质量。

染液的压力决定于泵的扬程,太低不足以穿透,太高增加能耗,冲乱纱线,具体要以各类设备而定。

另外,还要有合理的正反循环,染色时筒子内染液流线密度随着筒子半径的增大而减小,如果不加以补偿,会造成外浅内深。

染液的循环方向可设计为:正循环(由内向外)1～1.5min,反循环(由外向内)2～3.5mi n。

第三节分散染料的染色方法及其原理
分散染料作为一种注入染料，具有色彩纯度好，色彩持久，染色均匀，经久耐用，不易褪色，受湿度影响小等优点。

由于其优越的性能，被广泛
应用于染布、印染、纺织、鞋业等行业。

分散染料染色方法有分散染料热
定型、湿定型以及高分子定型技术三种，其中以分散染料高分子定型技术
用于染色的比较多。

分散染料高分子定型技术是把分散染料与高分子分子相混合，通过高
温热处理，将分散染料“固定”在纤维表面形成一层“染料膜”，令纤维
表面染上色彩，这种定型技术得到了广泛的应用。

分散染料高分子定型技术通常采用蒸汽定型法，用水蒸汽将染料和高
分子混合物融合，使分散染料和纤维结合在一起，形成一层“染料膜”，
令纤维表面染上更持久的色彩。

其操作流程如下：
（1）洗涤前准备：将要染色的织物进行洗脱，除去洗剂，并对织物
进行消毒处理。

（2）染色：将分散染料与高分子混合物混合，涂抹，浸湿，均匀地
染到织物表面。

（3）定型：将涂抹水分散染料的织物放入定型机中，使用蒸汽定型，将分散染料和纤维结合在一起，形成一层“染料膜”。

涤纶筒子纱染色工艺涤纶织物由于强度高，回弹性好，耐磨性优良,尺寸稳定性好,抗皱性好，而被广泛应用于各种纺织品及服装面料.涤纶筒子纱线染色是采用高温高压染色法在高温高压筒子纱染色机上进行的。

由于聚酯纤维结构紧密，分散染料在低温条件下几乎不上染。

只有将温度提高至90℃以上，染料的上染逐渐增加。

达到110℃以上时,涤纶纤维中无定型区高分子链段的运动加剧,增加了微隙，降低了染料分子扩散进入纤维内部的阻力，提高了染料分子扩散速度，使分散染料的上染速率迅速加大。

至130℃才能获得满意的染色效果，染料利用率达到90﹪以上，得色丰满，各种染色牢度优良。

1．涤纶筒子纱染色工艺1．1生产材料及设备涤纶100D网络丝、染料、冰醋酸、匀染剂、还原清洗剂、抗静电剂、RY-1180V 型高温高压染样机1．2工艺流程及条件及处方：原纱进厂—松筒—倒角—装笼-进入染缸—前处理（退浆、煮练、漂白合一，在100℃条件下处理20min，皂洗剂1g/L去油）—水洗—染色缸加入已溶解好的染料和助剂依次侵入染槽—加入纱线染色(1℃/1min）升温至70℃匀染10min—（1℃/1min）升温至100℃匀染10min-(1℃/min）升温至130℃保温45-60min—高温排水—洗水—还原清洗(100℃处理30min,对于深色而言)—洗水—醋酸中和—洗水（上抗静电剂）—脱水—烘干。

染色处方(按织物重量）：分散染料（o.w.f。

）x冰醋酸 1.2g/L匀染剂 1.2g/L还原清洗处方冰醋酸 1。

5g/L还原清洗剂 1。

5g/L抗静电剂处方 1。

0g/L2．质量问题产生原因分析及解决措施2．1松筒涤纶筒子纱线染色前需先松筒,松筒首选不锈钢弹簧管，其优点是有效穿透面积特别大,对获得匀染非常有利.可自由压缩，对不同数量批号的订单有极强的适应能力。

筒纱卷绕密度大小是很重要的,考虑到染色机械的泵的扬程高度，涤纶筒纱的卷绕密度以0.33—0。

39g/立方厘米为宜。
