直流稳压电源原理1.整流电路：直流稳压电源通常使用变压器将交流电转换为较低的交流电压。
接下来，交流电通过整流电路，将交流电转换为直流电流。
经过整流的电流是脉动的，其中包含了交流电的频率成分。
2.滤波电路：为了消除整流电路中产生的脉动电流，需要使用滤波电路。
滤波电路通常使用电容器或电感器来滤除脉动电流中的交流成分，从而得到相对平坦的直流电流。
通过合理选择电容或电感元件的数值，可以实现较好的滤波效果。
3.稳压电路：稳压电路是直流稳压电源中最重要的部分。
它的作用是根据实际需要，对输出电压进行精确的调节和稳定。
常见的稳压电路包括三端稳压器、开关稳压器和线性稳压器。
其中，线性稳压器是最简单和常用的一种，通过调整稳压管或稳压芯片的工作状态，来控制输出电压的稳定性。
4.过载保护电路：为了保护直流稳压电源和被供电设备，通常需要设计过载保护电路。
过载保护电路可以监测并及时处理过载情况，以防止电源过载或短路等故障。
常见的过载保护电路包括过流保护、过压保护和过热保护等。
总结起来，直流稳压电源的原理就是将交流电转换为稳定的直流电，并通过滤波、稳压和过载保护等电路来实现。
这样可以保证供电设备得到稳定的直流电源，以确保其正常工作和性能。
除了以上介绍的基本原理，直流稳压电源还可以根据实际需求添加其他功能电路，例如短路保护、起动和停机控制、过电压保护和低压保护等。
不同类型的直流稳压电源在工作原理和电路设计上可能会有所不同，但主要目标都是提供稳定、可靠的直流电源，以满足不同设备的工作需求。
直流稳压电源是一种将交流电源转换为直流电源的装置，其组成和工作原理如下：
组成：
直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成。
电源变压器：将电网的交流电压转换成所需等级的交流电压，以满足整流电路和输出直流电压的要求。
整流电路：利用整流元件（如硅整流二极管）的单向导电性，将交流电转换为脉动的直流电。
滤波电路：利用电容元件的储能作用，将脉动的直流电平滑化，得到比较平滑的直流电压。
稳压电路：利用稳压元件（如硅稳压管）的电压调整作用，通过调节与稳压管串联的限流电阻上的压降来稳定输出直流电压。
工作原理：
第一步，变压器：是直流稳压电源中最重要的组成部分之一。
其主要作用是将电网提供的交流电压转换为适合整流电路使用的交流电压。
通过调整变压器的变比，可以得到满足要求的交流电压。
第二步，整流滤波：利用整流二极管的单向导电性，将交流电转换为脉动的直流电。
同时，通过滤波电容将脉动的直流电中的交流成分滤除，得到比较平滑的直流电压。
第三步，稳压：利用稳压管两端的电压稍有变化就会引起其电流有较大变化的特性，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出直流电压的目的。
直流稳压电源的构成
直流稳压电源主要由以下几个部分构成：
1.变压器：用于将市电的交流电压变换为所需的直流电压，具有降压或升压的功能。
2.整流电路：用于将变压器输出的交流电压转换为直流电压。
常见的整流电路包括整流二极管桥等。
3.滤波电路：用于滤除整流后产生的交流纹波，使直流输出更加平稳。
滤波电路一般由电感和电容组成。
4.稳压电路：用于稳定输出的直流电压，以防止负载变化或电源波动引起的输出电压变化。
常用的稳压电路有电压稳定器、集成稳压模块等。
5.输出电路：用于将稳定的直流电压提供给负载。
输出电路可以是简单的电阻、负载电阻等，也可以是需要提供稳定电压的设备或电路。
此外，直流稳压电源还可能包括过流保护电路、过温保护电路、显示和控制电路等功能模块，以提供更安全、可靠的电源输出。

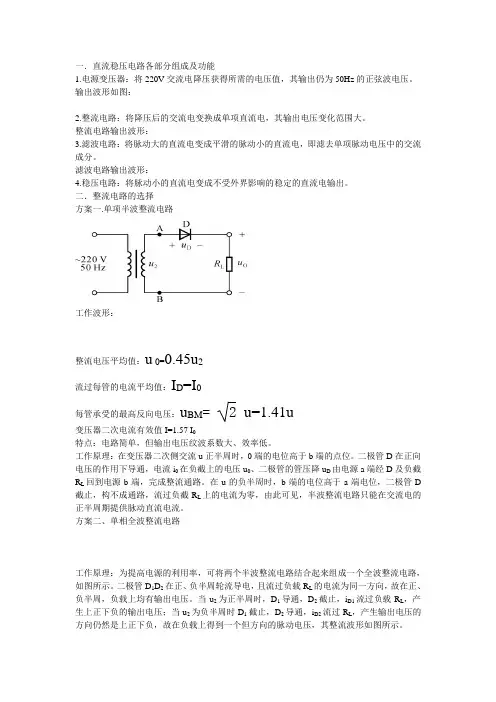

一．直流稳压电路各部分组成及功能1.电源变压器：将220V交流电降压获得所需的电压值，其输出仍为50Hz的正弦波电压。
输出波形如图：2.整流电路：将降压后的交流电变换成单项直流电，其输出电压变化范围大。
整流电路输出波形：3.滤波电路：将脉动大的直流电变成平滑的脉动小的直流电，即滤去单项脉动电压中的交流成分。
滤波电路输出波形：4.稳压电路：将脉动小的直流电变成不受外界影响的稳定的直流电输出。
二．整流电路的选择方案一.单项半波整流电路工作波形：整流电压平均值：u 0=0.45u2流过每管的电流平均值：I D=I0每管承受的最高反向电压：u BM= 2 u=1.41u变压器二次电流有效值I=1.57 I0特点：电路简单，但输出电压纹波系数大、效率低。
工作原理：在变压器二次侧交流u正半周时，0端的电位高于b端的点位。
二极管D在正向电压的作用下导通，电流i0在负截上的电压u0、二极管的管压降u D由电源a端经D及负截R L回到电源b端，完成整流通路。
在u的负半周时，b端的电位高于a端电位，二极管D 截止，构不成通路，流过负截R L上的电流为零，由此可见，半波整流电路只能在交流电的正半周期提供脉动直流电流。
方案二、单相全波整流电路工作原理：为提高电源的利用率，可将两个半波整流电路结合起来组成一个全波整流电路，如图所示。
二极管D1D2在正、负半周轮流导电，且流过负载R L的电流为同一方向，故在正、负半周，负载上均有输出电压。
当u2为正半周时，D1导通，D2截止，i D1流过负载R L，产生上正下负的输出电压；当u2为负半周时D1截止，D2导通，i D2流过R L，产生输出电压的方向仍然是上正下负，故在负载上得到一个但方向的脉动电压，其整流波形如图所示。
直流电压u0和直流电流I0计算：由输出波形可看出，全波整流输出波形是半波整流时的两倍，所以输出直流电压也为半波时的两倍，即:u 0=2 2 u2/π≈0.9 u2 I0= u 0/R L=0.9 u2/R L特点：输出电压纹波系数较小，二极管承受反压高。
一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。
其工作原理主要通过二极管的导通和截止来实现。
在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。
这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。
二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。
其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。
在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。
三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。
其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。
四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。
其工作原理主要包括串联稳压和并联稳压两种方式。
串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。
五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。
在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。
对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。
六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。
1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。
第7章直流稳压电源7.1 整流电路判断题1.（1分）单相整流电路是将单相交流电压变换为脉动的单向电压。
[ √ ]2.（1分）整流元件之所以可以整流是因为它们都具有单向导电的共同特性。
[ √ ]3.（1分）在直流稳压电源中变压、整流、滤波、稳压四个环节都是必须的环节。
[ × ]4.（1分）在单相半波整流电路中，二极管不导通时承受的最高反向电压就是变压器副边电压的有效值。
[× ]5.（1分）显然在选择整流元件时，只要考虑负载所需的直流电压和直流电流。
[ × ]6.（1分）在单相半波整流电路中，整流电流平均值I O=0.45U/R L。
[ √ ]7.（1分）单相半波整流与单相桥式整流比较，其缺点是只利用了电源的半个周期，同时整流电压的脉动较大。
[√ ]8.（1分）单相桥式整流电路的输出电压平均值比半波整流时增加了一倍。
[ √ ]9.（1分）单相半波整流电路负载两端的电压U o=0.9U2。
[ × ]10.（1分）在单相桥式整流电路中，若有一只整流管接反，则电源在正半周或负半周将造成短路而无法正常工作。
[ √ ]11.（1分）在单相桥式整流电路中，输出电流的平均值I O=0.45U2/R L。
[ × ]12.（1分）在单相半波整流电路中，输出电流的平均值I O=0.9U2/R L。
[ × ]选择题1.（2分）在单相桥式整流电路中，变压器的副边电压为U2，二极管承受的最高反向电压为________。
2U C．2U2A．U2 B．2正确答案是B，本题涉及的知识点是：单相桥式整流电路相关参数的计算。
2.（2分）单相半波整流电路中，负载为500Ω电阻，变压器的副边电压为12V，则负载上电压平均值和二极管所承受的最高反向电压为________。
A. 5.4V、12VB. 5.4V、17VC. 9V、12VD. 9V、17V正确答案是B，本题涉及的知识点是：单相半波整流电路相关参数的计算。
电源电路中变压、整流、滤波电路详解基础电路一般直流稳压电源都使用220伏市电作为电源，经过变压、整流、滤波后输送给稳压电路进行稳压，最终成为稳定的直流电源。
这个过程中的变压、整流、滤波等电路可以看作直流稳压电源的基础电路，没有这些电路对市电的前期处理，稳压电路将无法正常工作。
1、变压电路通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。
电源变压器由初级绕组、次级绕组和铁芯组成。
初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。
通俗的说，电源变压器是一种电→磁→电转换器件。
即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。
次级接上负载时，电路闭合，次级电路有交变电流通过。
变压器的电路图符号见图1。
图1变压器电路图符号2、整流电路经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。
在直流稳压电源中利用二极管的单项导电特性，将方向变化的交流电整流为直流电。
（1）半波整流电路半波整流电路见下图。
其中B1是电源变压器，D1是整流二极管，R1是负载。
B1次级是一个方向和大小随时间变化的正弦波电压，波形如图2所示。
0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，二极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过；π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，二极管D1反向截止，没有电压加到负载R1上，负载R1中没有电流通过。
在 2π～3π、3π～4π等后续周期中重复上述过程，这样电源负半周的波形被“削”掉，得到一个单一方向的电压，波形如图3所示。
由于这样得到的电压波形大小还是随时间变化，我们称其为脉动直流。
图2半波整流电路图图3半波整流波形图设B1次级电压为E，理想状态下负载R1两端的电压可用下面的公式求出：整流二极管D1承受的反向峰值电压为：由于半波整流电路只利用电源的正半周，电源的利用效率非常低，所以半波整流电路仅在高电压、小电流等少数情况下使用，一般电源电路中很少使用。
第9章 直流稳压电路内容：直流电源的组成；整流电路；滤波电路；直流稳压电路9.1 直流电源的组成一般直流电源由四部分组成，即电源变压器、整流电路、滤波电路和稳压电路，如图9-1所示，现将它们的作用分别加以说明。
9.2 整流电路常用的整流电路有单相半波整流电路、单相桥式整流电路、三相桥式整流电路和三相半波整理电路。
9.2.1 单相半波整流电路单相半波整流电路由二极管D 、电源变压器T r 和负载R L 等元件组成，如图9-2所示。
设电源变压器副边电压为2sin u U t ω=其波形如图9-3所示。
负载上得到的电压u 0称为单向脉动电压，它的方向不变，但是大小是变化的，单向半波电压u 0在一个周期内的平均值为00122sin =0.452U U td t U ωωπ=⎰（= （9-1）式（9-1）说明了整流电路输出电压平均值与交流电压有效值之间的关系，由此可得出整流电流的平均值为000.45L LU UI R R == （9-2） 当电路中的二极管D 不导通时，所承受的最高反向电压为2RM U U = （9-3）交流 电源 u 220V50Hz 电源变压器整流电路滤波电路稳压电路uu 1u 2u 0u u u 1 u 2 u 0 U Ot图9-1 直流稳压电源的组成负载Ot Ot Ot Ot9.2.2 单相桥式整流电路如图9-4（a ）所示的全波整流电路。
这种电路由4个二极管连接的电桥构成，所以也称为单向桥式整流电路。
图9-4（b ）是图9-4（a ）所示电路的简化画法。
当变压器的副边电压处于电压u 的正半周时，变压器副边a 点的电位高于b 点，二极管D 1和D 3导通，D 2和D 4截止，电流i 2流通的方向是a →D 1→R L →D 3→b ，负载电阻R L 上得到一个半波电压，如图9-5（a ）所示。
当变压器的副边电压处于电压u 的负半周时，变压器副边b 点的电位高于a 点，二极管D 1和D 3截止，D 2和D 4导通，电流i 1的路径是b →D 2→R L →D 4→a ，同样在负载电阻R L 上得到一个半波电压，如图9-5（b ）所示。
直流稳压电源一般有哪几部分组成直流稳压电源的组成直流稳压电源主要由四部分组成：电源变压器、整流电路、滤波电路和稳压电路。
1.电源变压器电源变压器是一种软磁电磁元件，功能是功率传送、电压变换和绝缘隔离，在电源技术中和电力电子技术中得到广泛的应用。
2.整流电路“整流电路”(recTIfying circuit)是把交流电能转换为直流电能的电路。
大多数整流电路由变压器、整流主电路和滤波器等组成。
它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。
整流电路通常由主电路、滤波器和变压器组成。
20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。
滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。
变压器设置与否视具体情况而定。
变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离。
整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成。
经过整流电路之后的电压已经不是交流电压，而是一种含有直流电压和交流电压的混合电压。
习惯上称单向脉动性直流电压。
3.滤波电路滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。
4.稳压电路稳压电路是指在输入电压、负载、环境温度、电路参数等发生变化时仍能保持输出电压恒定的电路。
这种电路能提供稳定的直流电源，广为各种电子设备所采用。
直流稳压电源主要技术指标直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入电压、输出电压、输出电流、输出电压调节范围;另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻(输出电阻)、纹波电压及温度系数等。
1、特性指标(1)输出电压范围符合直流稳压电源工作条件情况下，能够正常工作的输出电压范围。
直流稳压电源：整流电路及其作用
直流稳压电源是一种将交流电转换为稳定的直流电的装置，其中整流电路是其关键组成部分。
整流电路用于将交流电转换为脉动的直流电，并通过稳压电路将其进一步稳定。
以下是直流稳压电源中常见的整流电路：
1.单相半波整流电路：单相半波整流电路是最简单的整流电路之一。
它使用一个二极管将输入的交流电信号的正半周通过，而将负半周阻塞。
这样，输出信号变为脉动的单向直流电。
2.单相全波整流电路：单相全波整流电路通过使用两个二极管和一个中心点连接的负载电阻来实现。
它能够利用输入信号的正负半周，将交流信号全部转换为直流信号。
3.三相桥式整流电路：三相桥式整流电路是在三相交流电系统中常用的整流电路。
它由四个二极管组成，能够实现对三相输入信号的完全整流。
这些整流电路只能将交流电转换为脉动的直流电，而输出的直流电仍然具有一定的波动。
为了进一步稳定输出电压，直流稳压电源还需要添加稳压电路，例如使用电容滤波和稳压器件（如稳压二极管或稳压IC）来平滑输出信号并保持稳定的电压。
需要注意的是，具体的直流稳压电源设计和整流电路的选择可能会根据需求和应用的特定要求而有所不同。
对于高精度和高性能的稳压电源，可能需要更复杂和精细的整流电路和稳压电路设计。
