CS3000 系统应用软件操作说明书总目录一、前言-------------------------------------------------------------------------- -3-二、流程图画面总目录 ---------------------------------------------------------- -4-三、软件操作说明 --------------------------------------------------------------- -14-1、画面操作 ----------------------------------------------------------------- -14-1-1 总貌画面 ---------------------------------------------------------- -14-1-2 流程图画面 ------------------------------------------------------- -14-1-3 控制分组画面 ---------------------------------------------------- -15-2、仪表操作 ----------------------------------------------------------------- -16-2-1 开关仪表面板 ---------------------------------------------------- -16-2-2 调节仪表面板 ---------------------------------------------------- -173、报表操作 ----------------------------------------------------------------- -17-四、系统操作说明 --------------------------------------------------------------- -18-1、人机接口 ---------------------------------------------------------------- -18-1-1 人机接口功能 ----------------------------------------------------- -18-1-2 窗口类型 ----------------------------------------------------------- -181-3 窗口操作 ----------------------------------------------------------- -19-1-4 典型的操作监视窗口 -------------------------------------------- -192、系统基本维护 ---------------------------------------------------------- -30-2-1 系统维护窗口 ------------------------------------------------------ -30-2-2 过程报告书 --------------------------------------------------------- -332-3 历史报告书 --------------------------------------------------------- -33-3、操作员键盘---------------------------------------------------------------- -34-五、后记------------------------------------------------------------------------------ -35-前言神马特品工业丝计算机分散控制系统采用横河西仪有限公司提供的CENTUM-CS3000 控制系统。

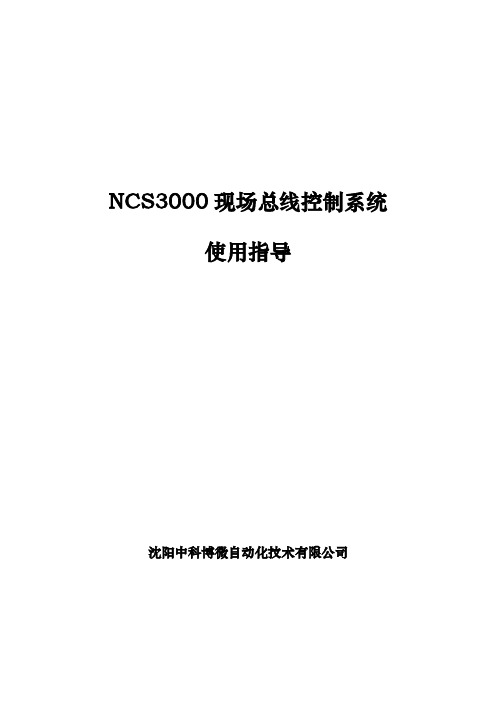

NCS3000现场总线控制系统使用指导沈阳中科博微自动化技术有限公司1.1NCS3000控制系统概述NCS3000系统具有如下概述：✧安全、标准全分布式的网络化控制系统，支持FF现场总线标准。
控制功能彻底下放到现场，更安全、更可靠。
✧支持FF现场总线标准H1和HSE协议，可集成不同厂商现场总线设备，为用户提供更大的选择空间。
✧支持PLC逻辑控制功能，符合FF柔性功能块标准。
✧开放式的数据接口，支持OPC标准，可集成各种主流工业自动化软件。
✧提供多种工业标准信号连接能力，使老企业自动化系统直接进入现场总线时代。
✧低成本的工业控制系统解决方案，系统结构简单可扩展性强，不仅降低了布线成本而且具有设备远程调试和自诊断功能，维护方便。
✧集成先进过程控制技术，提供行业解决方案。
1.2 NCS3000控制系统硬件NCS3000控制系统硬件由H1、HSE控制站和I/O模块和现场设备(传感器、执行器)构成。
控制站是基于FF现场总线协议的智能型网络控制设备，是用于将传统的模拟信号引入现场总线控制系统的设备。
H1控制站和HSE控制站之间可以通过网关设备实现互联。
I/O模块是与各种模拟、数字信号相连的输入输出设备，支持电压、热电阻、4-20mA输入与输出以及离散输入与输出等信号。
控制站是组成开放式全分布网络控制系统的关键设备之一，可以将多种模拟信号引入到现场总线控制系统之中，特别适应于传统的控制系统改造，可以在最大程度上保护用户的已有投资，是一种快捷而低成本的解决方案。
关于NCS3000控制系统硬件的具体信息可以参看硬件用户手册。
1.3 NCS3000控制系统软件NCS3000控制系统的组态软件用于FF 现场总线设备的组态及维护，同时支持H1 和HSE 协议。
主要功能包括：✧支持Windows NT/2000 操作系统，可以多线程并发访问现场设备。
✧网段、设备以及功能块的列举、状态更新和保存。
✧设备、功能块的属性设置和参数读写。
CENTUM—CS3000系统简介及应用摘要：CS3000控制系统是石油化工装置的重要核心部位，是集计算机技术、控制技术、网络技术和CRT显示技术为一体的产品，具有控制功能强，操作简便和可靠性高等特点，可以方便的用于石油化工装置。
关键词：控制系统维护故障处理CENTUM—CS3000控制系统是日本横河（YOKOGAWA）推出的操作站基于Windows系统的集散控制系统，是针对中、大型生产过程的集中管理、分散控制的系统。
一、CENTUM—CS3000控制系统的特点：开放性大、组态功能强、可靠性强，使用范围广，操作环境优化、延续性强。
二、CENTUM—CS3000控制系统的工作环境：①、工作环境湿度范围：40%—80%。
②、工作温度：18℃-28℃。
③、系统供电要求：支持电压：220—240 V AC±10%；24 V DC±10%。
支持频率：50/60Hz±3Hz。
④、接地要求：系统接地电阻≤100Ω.三、CENTUM—CS3000控制系统组成：1、操作站HIS：用于运行操作和监视。
每台HIS都是相对独立的，都可以显示各种画面；如流程图、控制组、趋势等。
它也可以监视设备，通过指令窗口发送指令，记录报警及其它事项和确认报警。
2、工程师站ENG：用于设计组态、仿真调试和操作监视。
其主要功能为系统维护功能，控制状态显示功能，趋势整定功能，数据采集功能等。
3、现场控制站FCS：完成现场信号的数据采集，常规控制、复杂控制的运算，对现场设备的控制等，各站间控制数据、监测信息的数据交换。
现场控制站还可以与其他控制系统进行通讯，以便将所有所有数据集中化处理。
4、过程I/O：指现场设备和现场控制站之间的信号通讯接口。
根据要交换的信号，过程I/O可分为模拟量卡件，数字量卡件和通讯卡件。
5、控制站内的现场控制单元FCU于本地节点和远程节点的连接方式主要是由：V-net网络、Ethernet网络、现场总线三种网络连接方式单独或组合使用。
CENTUM-CS3000生产控制系统《操作手册》陕西自威能动化工程公司1. 操作和监视功能启动.在设备的操作和监视之前，需要启动DCS的操作和监视功能，本章说明了操作和监视功能的启动步骤．启动操作和监视功能当在HIS通用的对话栏选择[Startup] 时, 操作和监视功能按如下的启动：1. 合上电源启动计算机的2. 输入用户名和密码. 进行登录3. 操作和监视功能将运转．TIP当在HIS 通用对话栏选择[Auto Logon] 时, 计算机上电时运行Windows，启动操作和监视功能．2.流程图窗口调用本章将说明如何调用设备基本操作和监视功能的流程图窗口．流程图窗口可以直接使用窗口的层次结构进行调用．⏹ 流程图窗口的属性流程图窗口依据它们的属性归类为三种类型.•流程图属性的流程图窗口通过流程图按钮调用目标进行操作．•总貌属性的流程图窗口通过总貌按钮以及流程图按钮调用目标进行操作．•控制属性的流程图窗口通过控制按钮调用目标进行操作．2.1 直接调用流程图窗口流程图窗口可以在系统信息窗口处通过按流程图按钮直接调用, 在导航窗口选择相应的流程图窗口, 或者在工位调用栏输入相应的流程图窗口名．⏹ 从系统信息窗口处调用流程图窗口可以从系统信息窗口通过窗口调用菜单或工具面板进行调用● 从窗口调用菜单进行调用1. 在系统信息窗口选择窗口调用菜单按钮．2. 窗口调用菜单将显示出来．3. 在窗口调用菜单选择流程图按钮.4. 将打开一个流程图属性的流程图窗口．图：在流程图调用菜单中的流程图按钮● 从工具面板调用1. 在系统信息窗口选择工具面板按钮.2. 工具面板将显示出来.3. 在工具面板选择流程图按钮.4.一个流程图属性的流程图窗口将会显示出来．图在工具面板中流程图按钮从导航窗口调用1.在系统信息窗口调导航按钮图调导航窗口2. 将显示导航窗口.3. 在导航窗口直接双击相应的流程图窗口.图从导航窗口调用4. 在以上示例中,一个总貌属性的PLANTOVERVIEW流程图窗口将被打开.⏹ 从工位输入对话栏调用在系统信息窗口选择工位输入按钮图调工位输入对话栏2. 工位输入对话栏显示出来.3. 在工位对话栏直接输入相关流程图窗口的名称.图窗口名称输入实例4. 在以上的示例中, 一个名为GRAPHIC1 的窗口将被打开.2.2 使用窗口层次结构调用流程图窗口当使用窗口层次结构时，流程图窗口可以作为用户定义的窗口，上位窗口或者层次窗口进行调用．⏹ 调用一个用户定义的窗口本节解释了如何使用窗口的示例调用用户定义窗口．图窗口层次１示例1.选择流程图属性的流程图窗口2并激活它．2.流程图窗口调用菜单或工具面板选择流程图按钮.图调用用户定义窗口示例3.流程图属性的流程图窗口3 (该流程图属性的流程图窗口已在激活的流程图层次结构下)，将被打开.调用上位窗口当已激活的窗口在层次结构上存在上位的窗口时，可以从当前激活的窗口调用上位窗口．本节解释了如何使用如下的窗口层次结构调用上位窗口的示例．图窗口层次结构２的示例1. 选择控制属性的流程图窗口４并激活它．2. 在系统信息窗口选择操作菜单按钮．3. 操作菜单将显示出来.4. 在操作菜单选择上位按钮．图调用上位窗口示例5.趋势窗口2 将被打开调层次窗口如果窗口同时显示一个层次窗口，则在系统信息窗口，选择左右按钮可以调用层次窗口．本节解释了如何使用如下所示窗口层次结构调用层次窗口的示例．:图窗口层次结构３示例1.选择流程图属性的流程图窗口并激活它．2.在系统信息窗口选择操作菜单按钮．3. 操作菜单将显示.4. 在操作菜单选择左边按钮．5. 流程图属性的流程图窗口３将被打开．6. 再次选择左边按钮．7. 流程图属性的流程图窗口2将被打开．图调层次窗口的示例3. 操作和监视功能有帮助的特征操作和监视功能提供许多有帮助的功能特征, 因为这些功能可以与通用的窗口应用程序同时运行．基于这些特征, 本章解释了如何使用如下的功能：•在监视设备运行的同时调通用窗口应用程序．•在使用通用窗口应用程序的同时调操作和监视窗口•以相同的格式一直显示多窗口．3.1在监视装置运行的同时调通用窗口应用程序在操作／监视装置的同时，可以调用通用的窗口应用程序，通过选择窗口应用程序或者直接运行该程序．选择通用窗口应用程序1. 当操作监视窗口激活时，选择一个通用的窗口应用程序．2. 该选择的通用应用程序窗口将被激活，并且显示在画面的最上部．图选择通用窗口应用程序的示例⏹ 运行通用的窗口应用程序1. 当操作和监视窗口激活时, 运行通用的窗口应用程序．2. 一个通用的窗口应用程序将被打开．3.2 返回流程图窗口使用循环操作功能，当采用通用窗口应用程序时，可以将当前的流程图窗口显示在画面的最上部. 循环操作通过一触操作可以将一组操作和监视窗口显示在画面的最上部或最下部.⏹ 循环操作1.当使用通用窗口应用程序时，在系统信息窗口选择循环按钮图循环按钮在系统信息窗口2.在后面显示的流程图窗口将移到前面.图循环操作3.3 以相同的格式显示多窗口-----------动态窗口设定一组操作和监视窗口可以在一次调用或者存储. 这个功能就叫作动态窗口设定功能，通过使用动态窗口设定功能，在以后的动态窗口方式显示和存储操作和监视窗口的位置和状态．⏹ 存储窗口1.在系统信息窗口选择工具栏按钮.图调用工具栏２．工具栏面板将显示出来.３．在工具栏面板调存储窗口设定按钮.图在工具面板栏存储窗口组4. 此时窗口的位置和状态将被存储．选择存储窗口组按钮时，该操作存储所有将要显示操作和监视的窗口．⏹ 调用已存储的窗口1.操作当操作画面在窗口方式时按存储窗口组按钮，当选择对应的按钮时，操作和监视窗口将被激活.当操作画面在全屏方式时按存储窗口组按钮, 当选择对应的按钮时，窗口以主窗口的形式进行显示．参照调用操作和监视窗口的步骤，请参照第二章的流程图窗口中的流程图窗口调用．2.作为动态设定的窗口，将一次全部被打开．4. 仪表面板的操作仪表面板块的功能是显示功能块和数据. 除了显示状态和数据，仪表面板也用于数据输入和状态的改变，本章解释了如何操作这些仪表面板块．4.1 数据输入数据可以通过数据输入对话栏面板或通过增／减操作对话栏. 本节解释了如何使用这些方法输入和改变这些数据．也解释了如何输入数据项．⏹ 从数据输入对话栏面板操作1. 在仪表面板块调数据输入对话栏按钮．图调数据输入对话栏面板3.数据输入对话栏面板将显示出来．图数据输入对话栏显示示例4. 在数据输入区输入数据，并按回车键．5. 如果设定超出高低限，则再确认窗口将会显示出来．6.确认数据值.改变数据项1.在数据输入对话栏，选择按钮图调数据项改变对话栏2. 数据项改变对话栏将显示出来．图数据项改变对话栏显示示例3. 在数据项改变对话栏，选择新的数据项并按［OK］按钮．图选择数据项4.在数据输入对话栏数据项名称将改变.图改变数据项名称在以上的示例中, 显示的内容将从[MV] 变为[PH], 此时将可能改变PH的值．从增／减操作对话栏进行操作1. 使用鼠标在仪表面板上选择设定值或操作输出值的操作指针．操作输出值在MAN方式下可以改变，同时设定值在自动方式下可以改变．图调INC/DEC 操作对话栏2. INC/DEC 操作对话栏将显示出来.图INC/DEC操作对话栏显示示例3. 选择INC／DEC按钮改变数据值.4. 如果设定数据超出高低限，则再确认窗口将显示出来．5.确认数据值.警告•如果选择的指针没有发生变化，则INC/DEC操作对话栏将不显示．•当测试功能运行时，登录TESTUSER时再确认窗口不弹出．4.2 改变块的工作方式功能块的操作状态叫做块的工作方式. 本节解释了如何改变块的工作方式.从块的方式改变操作对话栏进行操作1. 选择块工作方式显示区(在该显示区块的工作方式如显示: AUT和MAN状态).图调仪表块工作方式变化操作对话栏2. 仪表块工作方式变化操作对话栏将显示出来.图仪表块工作方式变化操作对话栏显示示例3. 在仪表块工作方式变化操作对话栏，选择工作方式按钮进行变化.对于SEMI工作方式，选择CAS按钮变化为SEMI．4. 选择任何的按钮都将会有一个要求确认的窗口显示出来．5.执行确认操作．5 当信息产生时操作过程中产生的信息包括系统定义的信息以及用户定义的信息，这两种信息都是用来提示操作员系统状态已经发生了变化，过程操作状态和事件信息的产生是以过程信息形式表示的．本节解释了如何去确认和寻找在过去时段所产生的信息．5.1 确认所产生信息的类型和内容与操作和监视功能相关联时，可以产生不同种类型的信息．当信息产生时，在系统信息窗口和导航窗口，其相应的信息按钮进行闪烁，以提示操作员：信息产生了．本节解释了如何去确认所产生信息的类型及内容．从系统信息窗口进行确认当一个过程报警信息，报警器信息，系统报警信息或操作员指导信息产生，则在系统信息窗口相应的按钮将闪烁并产生信息报警声音．图系统信息窗口中的按钮1. 当听到一个信息声音时，在系统信息窗口检查闪烁按钮，以确认信息产生的类型．2. 选择信息显示区或者在系统信息窗口闪烁的按钮．3.相应的信息窗口将会显示出来．4.一次确认所有的信息时，选择确认按钮．单独确认信息时，先选择要确认的信息，然后再选择确认按钮．图确认操作员指导信息时的示例5. 当对一组信息进行确认时，所有未被确认的信息都将被确认，单独确认时，只有选择了的信息才被确认．•交互式信息确认．一个交互式操作员指导信息只能单独确认．在操作员指导窗口，选择所要进行确认的操作员指导信息，然后选择确认按钮，操作指导单独确认窗口，将显示所选择的交互式信息．图交互式信息确认的示例警告在操作员指导信息或系统报警产生的情况下，选择删除按钮，并确认后，将删除相关的信息．从导航窗口进行确认当过程报警信息, 系统报警信息或者操作员指导信息产生时，信息声音以及在导航窗口的相关的符号，将要闪烁．?: 当过程报警或报警器信息产生时颜色变化．: 当操作员指导信息产生时颜色变化．: 当系统报警信息产生时颜色变化．图在导航窗口的信息符号1.当听到信息声音时，在导航窗口通过检查符号的颜色以确认产生信息的类型．2. 在系统信息窗口选择导航按钮．图调导航窗口3. 显示导航窗口.4. 在导航窗口双击颜色改变了的信息符号．5. 相应的信息窗口将显示出来．6. 在信息窗口确认信息的内容．当确认信息时，使用与系统信息窗口相类似的步骤进行确认．警告当正在进行窗口转换的同时信息产生时，显示操作指导窗口和其它窗口，工位标记或信息符号将闪烁，以提示操作员产生了信息．•当过程报警或报警器信息产生时，相应的工位标记(过程报警窗口，仪表面板窗口，调整窗口，SFC窗等)将闪烁．• 当系统报警信息或操作指导信息产生时，则相应的信息符号（系统报警窗口或操作员指导窗口）将闪烁．5.2滤波查找信息一个在过去产生的信息可以进行再显示确认. 这可以用滤波对话栏或功能块来搜寻已经发生的信息．⏹ 使用滤波对话栏搜寻信息使用滤波对话栏去寻找在以前产生的过程报警信息，报警器信息，操作指导信息或系统报警信息．在下例解释了如何去寻找一个过程报警信息：1.在过程报警窗口选择滤波按钮.图调滤波对话栏2.滤波对话栏将显示出来.图过程报警滤波对话栏显示示例3. 在滤波对话栏指定要搜寻报警的类型和范围，然后按[OK]按钮．4. 在过程报警窗口将显示所搜寻到的过程报警．使用功能块搜寻信息与功能块相关的信息可以从功能块进行调用．以下解释了从趋势窗口如何调用过程报警信息．1.在趋势窗口选择趋势笔．图选择功能块2. 在系统信息窗口，在窗口调用菜单选择过程报警按钮, 或者在工具栏选择过程报警按钮.图选择过程报警按钮3. 过程报警窗口将打开,在趋势窗口中选择笔的(FIC001)相关的过程报警信息将在此显示.图显示过程报警窗口的实例6. 读过程数据趋势使用趋势记录功能读过去数据的趋势.使用该趋势记录功能,从装置上采集的数据可以进行存储,而且存储的数据可以进行显示.6.1 在趋势窗口确认数据在趋势窗口显示采集的数据.在趋势窗口,数据可以它所采集的形式进行显示,或者再显示以前采集的数据.在趋势窗口显示采集数据1. 调趋势窗口.请参照调趋势窗口的步骤,请参照第二章的流程图调用.2.趋势窗口以图形或当前数据值的形式显示所采集的数据.图趋势窗口显示实例6.2 改变已分配好的趋势笔在趋势窗口中已分配好的趋势笔，可以再重新分配．趋势分配可以通过操作趋势笔分配对话栏或者通过选择已存储的趋势文件.本节解释了对已分配好的趋势笔如何进行改变．从趋势笔的分配对话栏进行操作1.在趋势窗口的工具栏选择如下的按钮选择.2.将显示笔的分配对话栏.图显示笔的分配对话栏(笔分配)3. 在笔的分配对话栏设定采集的数据和高／低限. 如果没有指定高／限, 则在趋势图中将采用趋势笔分配定义组态中的值．4. 在趋势窗口显示所要显示的数据，在[Display]下隔开相应的检查栏．通过文件选择改变笔的分配1.在趋势窗口在工具栏选择如下的按钮.2.将显示对话窗口，选择已存储过的趋势文件．图显示打开的对话栏实例3. 选择目标文件4. 选择[Open] 按钮5. 所选择的数据存储文件将在当前的窗口进行显示．警告改变窗口笔的分配后，再次调用窗口时，先前的窗口分配将会被覆盖．6.3 改变/显示趋势参照模型在趋势窗口, 趋势参照模型作为趋势流程图显示时的一个样图. 本节解释了如何去产生和显示趋势参照模型.产生趋势参照模型1.I在趋势窗口,在工具栏选择如下的按钮.2.一个用于趋势数据存储的对话窗口将显示.图作为一个Save As 的对话显示实例3. 指定要存储的趋势数据文件,以及文件的存储位置.4. 选择[Save] 按钮.5.将显示注释输入对话栏.图输入注释对话栏实例在趋势窗口改变显示笔的注释,输入新的注释.6.选择[OK] 按钮显示一个趋势参照模型1.在趋势窗口,在工具栏选择如下的按钮.I2.将显示笔的分配窗口.图显示笔的分配对话栏(参考模型)3.在笔分配对话栏选择[Specify File] 按钮.4.将显示一个对话栏; 选择一个趋势参照要存储的文件.图显示一个打开的对话栏5. 选择一个包含参照模型的文件进行显示,然后选择[Open]按钮.6. 在笔分配对话栏, 选择笔号左边的检查按钮,这使得所选择的趋势参照模型与其笔的检查标记相符.7. 从公共按钮栏, 选择作为趋势参照模型的数据进行显示.8. 选择[OK] 按钮.9. 在趋势窗口的工具栏,选择如下的按钮.在趋势窗口将显示趋势参照模型.再次选择这个按钮,将释放趋势参照模型,并返回到先前的采集数据显示状态.7. 输出屏幕印象文件使用屏幕打印功能输出屏幕印象文件. 除屏幕印象文件当前显示之外,使用屏幕打印功能,可以将屏幕印象文件进行多次输出.7.1 输出当前显示窗口的屏幕印象文件输出当前显示窗口的屏幕印象文件时,印象文件的一部分或全部都可以输出.另外,屏幕印象文件也可以向送到打印机一样,存储到文件中.I.仅仅输出印象文件窗口的一部分如下解释了如何在当前显示的所有的窗口中输出一个特定的窗口到打印机.1.显示当前的一个窗口时,在工具栏按如下的按钮.2. 按钮选择到的窗口的印象文件,将输出到打印机.在以下显示的实例中,在流程图窗口按对应的按钮,则仅输出流程图窗口印象文件,而其它的窗口不输出.图打印机输出1实例⏹ 输出屏幕上的所有印象文件1. 在系统信息窗口选择如下的按钮.2. 所有在屏幕上显示的印象文件输出到打印机.在如下显示的实例中,所有印象文件包括通用的应用窗口印象文件,都将输出到打印机.图打印机输出2实例⏹ 输出屏幕映象到文件中1.在系统维护,HIS设置窗口,选择打印机.HIS设定窗口显示实例请参照1．HIS设定窗口的调用步骤,请参照第二章的,流程图窗口调用.2. 切换选择栏转入[Output File]打印机表格栏.3. 在按钮栏选择输出屏幕印象文件到打印机。
CS3000系统操作一、CENTUM CS3000系统概述CENTUM CS3000是日本横河公司的产品。
我厂的醋酐装置和丙烯酸5kt/a新扩建的DCS应用此系统。
CS3000系统主要设备：●HIS（Human Interface Station）人机接口站（操作站）：用于操作和监视。
采用Windows 2000作为操作系统的通用PC机。
PC机上装有VF701卡,作用是把PC机接入V-net网，以实现操作站功能。
●ENGS（Engineering Station）工程师站：用于组态、仿真调试及操作监视。
采用Windows 2000、Windows XP作为操作系统的通用PC机。
数据库放在工程师站。
●FCS（Field Control Station）控制站：用于过程I/O信号输入输出及处理，完成模拟量调节、顺序控制实时运算等实时控制功能。
●V-NET适时网络：是HIS、ENGS、FCS和其它设备信息通信的适时通讯网络，标准冗余配置。
●ETHERNET以太网：作为HIS、ENGS及上位管理系统之间通讯网络。
●BCV (BUS Converter)总线转换器:将使用V-NET的设备同使用其它适时通讯网络的如CENTUM-XL控制系统连接。
丙烯酸装置应用BCV将新老系统相连.二、CS3000系统基本构成1、系统构成如下图所示：2、控制站的I/O卡件控制回路：01-F4-S5,S6-1111A 11B TB192#安全栅柜2221FN2-2016NKFD2-CD-EX1.32-+19102-+AOM01-F4-S1,S2-1111B 11A1#安全栅柜2221TB3FN1-2016NKFD2-STC4-EX1-+1873-+AIM 2016NFC2016N FTA.SFV-2016N3、部分模拟量控制模块表DI、DO点在硬卡件通道处标上位号就可使用。
顺序控制应用顺控表和逻辑图实现。
三、HIS基本操作1、操作站操作介绍可用操作键盘上的按键操作或用监视监视窗口菜单条上的图标操作。
