技术标准和要求一、技术要求：1.1产品规范及标准产品的设计、制造、性能、材料的选择和材料的检验、产品的测试等，都应按国内外通行的现行标准和相应的技术规范执行。
若标准跟新则以新标准为准，包括但不限于：《空气冷却器与空气加热器》 GB/T14296-93《多联机空调系统工程技术规程》 JGJ174-2010《通风与空调工程施工质量验收规范》 GB 50243-2002《多联式空调（热泵）机组》 GB/T 18837-2002《多联式空调（热泵）机组能效限定值及能源效率等级》 GB21454-2008《制冷和供热用机械制冷系统安全要求》 GB 9237-2001《家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求》 GB4706.32-2004《民用建筑供暖通风与空气调节设计规范》 GB 50736-2012《空调用通风机》 GB/10080-88《空调与制冷用无缝铜管》 GB/T17791-1999《空气-空气能量回收装置》 GB/T21087-2007《盘管耐压试验与密封性检查》 JB/T9064-1999《旋转电机基本技术要求》 GB755-2000《整体式机电一体化空调机组》 JB/T-8544-1997《风管送风式空调(热泵)机组》 GB/T18836-2002《一般通风用空气过滤器性能试验方法》 JG/T22《采暖通风与空调设备噪声声功率级测定-工程法》GB9068-88/HS5618《通用用电设备配电设计规范》 GB50055─93《低压电器外壳防护等级》 GB/T4942.2《低压成套开关设备和控制设备》 GB7251《机电产品包装通用技术条件》 GB/T133841.2基本要求：1.2.1空调系统应在当地气象参数条件下，能满足多种运行负荷和工况的需要，达到室内设计参数规定的制冷、制暖效果。
1.2.2工作环境温度：1.2.3制冷运转范围：15℃～43℃(DB)；制热运转范围：-15℃～15℃(WB)。
多联机选型设计及安装施工指导说明第四章工程设计及安装施工一、冷媒配管工程（一）、冷媒配管设计1、冷媒配管长度和落差注：相当长换算:按分歧管接头0.5m/处、2、冷媒配管选取1）冷媒配管类型选定配管类型连接部位编号室外机与第一分歧管间1、2主配管分歧管与分歧管间支配管分歧管与室内机间 32）单模块室外机配管尺寸和连接方法机型气侧液侧MDV-D252（8）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D280（10）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D335（12）W/S-830Φ28.6（焊接）Φ12.7（扩口螺母）MDV-D400（14）W/S-830Φ38（焊接）Φ15.9（扩口螺母）MDV-D450（16）W/S-830Φ38（焊接）Φ15.9（扩口螺母） 3）多台模块机并联的连接主管尺寸并联机组能力A（HP）配管尺寸（气/液）18≤A≤24 Φ38.0/Φ19.026≤A≤32 Φ45.0/Φ22.034≤A≤48 Φ54.0/Φ25.050≤A≤64 Φ67.0/Φ28.6★注意：多台模块机并联时，必须处于同一水平面，不得出现高差。
4）主配管尺寸选定A (HP) 配管尺寸 (气/液) 适用分歧管备注0＜A≤12 Φ28.6/Φ12.7 MDV-BY101分流冷媒到下一分歧管或室内机12＜A≤16 Φ38.0/Φ15.9MDV-BY102分流冷媒到下一分歧管或室内机16＜A≤24 Φ38.0/Φ19.024＜A≤32Φ45.0/Φ22.0 MDV-BY103分流冷媒到下一分歧管或室内机32＜A≤48 Φ54.0/Φ25.0 MDV-BY104分流冷媒到下一分歧管48＜A≤64 Φ67.0/Φ28.6 MDV-BY105分流冷媒到下一分歧管说明：① A表示：配管下游内机(从该段配管的至最后一台内机之间所有内机)的马力数之和。
② 第一分歧管以外机总能力为准，其他分歧管不得大于第一个分歧管。
简单易学的多联机选型教程，人人都可学会！来源：制冷百科空调设计流程图1.房间面积计算根据房间开间、进深确定房间面积，如图中卧室面积为：3.6m*3.0m=10.8㎡2.各房间负荷计算负荷计算分为详细计算和简易估算，详细计算时需要考虑过冷房和暖房，如下图所示：冷房过程暖房过程工程上一般选用简易估算的方式进行负荷计算，简易计算公式：热负荷=单位热负荷*房间地面面积*修正系数例如，前面图中卧室负荷为：Q＝120w/㎡×10.8m×1.0＝1296w。
说明：修正系数：当地气候条件、房间层高朝向、系统管长、内外机高差。
单位热负荷：一般根据当地气候条件经验选取（下表格附参考）。
房间地面面积：房间内陆面的有效面积。
热负荷参考3.室内机的机型选择选定机型时，需将前面计算出来的房间负荷与厂家空调样本对应选出相应型号的室内机功率。
具体选择什么形式的室内机，就要根据用户要求、装修情况、房间结构、层高等确定，下表给出一般机型选择参考：内机机型选择时的留意点：4.室外机的机型选择在满足空调系统内外机管长、第一分歧管前后管长、高差及室外机的容量范围等方面要求时，将相临近的所有室内机制冷量加和，计算出总的制冷量后，与厂家的样本对应查出合适的室外机型号，室内、外机能力配比可在50％～130％之间。
例如：某工程中设计的室内机中RFT56KX 共4台，RFTS36KX共2台，RFU90KX共3台，则室内机合计容量：56×4＋36×2＋90×3＝566，即56.6KW。
•对应的室外机：20HP，RFC560KX，内外机配比为56.6÷56.0＝1.01。
分析：室内外机制冷量基本达到1:1，这样的配置适合所有室内机同时开机的场合。
•对应室外机也可选择：18HP，RFC504KX，内外机配比为：56.6÷50.4＝1.12。
分析：室内外机制冷量达到1.12:1，这样的配置适合室内机中有1台不经常开启的场合。

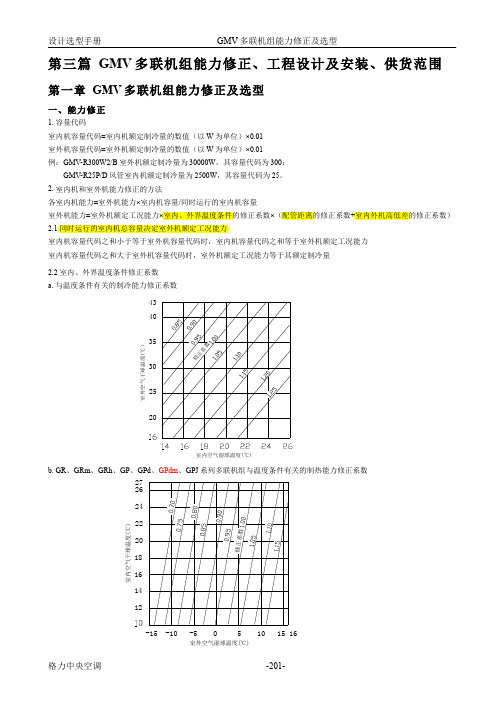

第三篇GMV多联机组能力修正、工程设计及安装、供货范围第一章GMV多联机组能力修正及选型一、能力修正1. 容量代码室内机容量代码=室内机额定制冷量的数值（以W为单位）×0.01室外机容量代码=室外机额定制冷量的数值（以W为单位）×0.01例：GMV-R300W2/B室外机额定制冷量为30000W，其容量代码为300；GMV-R25P/D风管室内机额定制冷量为2500W，其容量代码为25。
2. 室内机和室外机能力修正的方法各室内机能力=室外机能力×室内机容量/同时运营的室内机容量室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×（配管距离的修正系数+室内外机高低差的修正系数）2.1 同时运营的室内机总容量决定室外机额定工况能力室内机容量代码之和小于等于室外机容量代码时，室内机容量代码之和等于室外机额定工况能力室内机容量代码之和大于室外机容量代码时，室外机额定工况能力等于其额定制冷量2.2 室内、外界温度条件修正系数a. 与温度条件有关的制冷能力修正系数b. GR、GRm、GRh、GP、GPd、GPdm、GPJ系列多联机组与温度条件有关的制热能力修正系数c. GRe系列低温热泵数码多联机组与温度条件有关的制热能力修正系数2.3 配管距离的修正系数（R22机型）a. 相称的配管长度计算方法相称的配管长度= 最远端室内机至室外机气体配管长度+最远端室内机至室外机气体配管上的弯头数 × 弯头相称的配管长度（查下表）+最远端室内机至室外机气体配管上相应的的分歧管数×分歧管相应的配管长度b. 90o 弯头相称的配管长度计算方法 90o 弯头相称的配管长度c. 分歧管的相称长度按Y 型分歧管0.5m 一个，分歧集管1.0m 一个计算。
2.4 室内机、室外机高低差的修正系数（R22机型）当室内机与室外机存在落差时，配管距离的修正系数应减去下列值。
第三篇 GMV多联机组能力修正、工程设计及安装、供货范围第一章 GMV多联机组能力修正及选型一、能力修正1. 容量代码室内机容量代码=室内机额定制冷量的数值（以W为单位）×0.01室外机容量代码=室外机额定制冷量的数值（以W为单位）×0.01例：GMV-R300W2/B室外机额定制冷量为30000W，其容量代码为300；GMV-R25P/D风管室内机额定制冷量为2500W，其容量代码为25。
2. 室内机和室外机能力修正的方法各室内机能力=室外机能力×室内机容量/同时运行的室内机容量室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×（配管距离的修正系数+室内外机高低差的修正系数）2.1 同时运行的室内机总容量决定室外机额定工况能力室内机容量代码之和小于等于室外机容量代码时，室内机容量代码之和等于室外机额定工况能力室内机容量代码之和大于室外机容量代码时，室外机额定工况能力等于其额定制冷量2.2 室内、外界温度条件修正系数a. 与温度条件有关的制冷能力修正系数b. GR、GRm、GRh、GP、GPd、GPdm、GPJ系列多联机组与温度条件有关的制热能力修正系数c. GRe系列低温热泵数码多联机组与温度条件有关的制热能力修正系数2.3 配管距离的修正系数（R22机型）a. 相当的配管长度计算方法相当的配管长度 = 最远端室内机至室外机气体配管长度+最远端室内机至室外机气体配管上的弯头数×弯头相当的配管长度（查下表）+最远端室内机至室外机气体配管上对应的的分歧管数×分歧管对应的配管长度b. 90o弯头相当的配管长度计算方法90o弯头相当的配管长度c. 分歧管的相当长度按Y型分歧管0.5m一个，分歧集管1.0m一个计算。
2.4 室内机、室外机高低差的修正系数（R22机型）当室内机与室外机存在落差时，配管距离的修正系数应减去下列值。
2.5 连接管长度、落差的修正（R410A机型）符号说明：Hp ：室内机在室外机下方时，二机之间的高低差（m ）； Hm ：室内机在室外机上方时，二机之间的高低差（m ）； L ：单程等效配管长度以下图表是在标准工况下（温控器制冷设为16℃，制热设为30℃）100%负荷时的能力变化率。
2.5.1、GMV （L ）-R120W/Na ，GMV （L ）-R160W/Na（1）制冷量的变化率 （2）制热量的变化率250.97Hm(m)2010Hp(m)1.01010204020305060L(m)8070901000.950.920.900.850.872.5.2、GMV （L ）-R260W2/Na ，GMV （L ）-R300W2/Na ，GMV （L ）-R450W3/Na ，GMV （L ）-R560W4/Na ，GMV （L ）-R600W4/Na 。
（1）制冷量的变化率 （2）制热量的变化率40301500.95300.97201010201.020104030508040506070901001101200.900.870.920.820.85L(m)Hp(m)Hm(m)0.80Hm(m)40203010Hp(m)20101020303040506040507080110901001201501.00.950.970.870.900.920.85L(m)1301403. 制热时结霜将导致制热性能下降在制热运行时，当室外热交换器上有积雪或室外温度降到6℃以下时，可能会出现结霜现象，这将导致整机制热性能下降。
二、室内外机组容量搭配范围室外机可搭配室内机数量 702010Hm(m)1010Hp(m)202520305040609080100L(m)1.00.970.920.9注：1. 实际工程中室外机搭配的室内机容量之和必须在室外机容量的50%～135%之间。
2. 对于智能变频多联室外机搭配的变频系统室内机容量之和必须在室外机变频系统容量的50%～135%之间。
三、机组选型举例1. GR系列数码多联机组选型举例（制冷、制热选择步骤相同）1.1 基础条件a、温度条件外界温度：35℃DB；室内温度：21℃WBb、制冷负荷c、管道相当长度：85md、室内、外机高度差：25m（室外机在下面）1.2 选择室内机由于管道距离较长以及室内外机高度差较大，可以考虑选择名义制冷量较大于房间负荷的室内机，选择结果如下：1.3 选择室外机室内机容量代码之和应在被选择的室外机容量代码的50%—135%之间。
在用户使用时，同时运行的室内机总容量不得大于室外机容量。
否则可能会导致各室内机制冷（制热）量不足，因此推荐选择容量代码等于或稍大于室内机容量代码之和的室外机。
室内机的容量代码之和为22×1+28×1+35×1+45×2+71×1 = 246，选择容量代码为260，名义制冷量为26kW的室外机组。
室内外机容量代码之比为246/260×100%=94.6%，这个数值在50%—135%之间，符合选型标准。
1.4 室外机能力修正a、假设室内机和室外机组合情况如下室外机：GMV—R260W2/B室内机：GMV—R22P/D×1，GMV—R28P/D×1，GMV—R36P/D×1，GMV—R45P/D×2，GMV—R71P/D×1室内机容量代码之和小于等于室外机容量代码时，室内机容量代码之和等于室外机额定工况能力，得室外机额定工况能力为24.6kW。
b、查阅与温度条件有关的制冷能力修正系数图，在外界温度35℃DB，室内温度21℃WB的温度条件下，制冷能力修正系数为1.06，则室外机根据温度条件的能力修正为24.6×1.06 = 26.1kWc、查阅配管相当长度为85m的修正系数和室内外机高低差为25m（室外机在下面）的修正系数，分别为0.84和0.05，则室外机根据配管相当长度和室内外机高低差的能力修正为26.1×（0.84 - 0.05）=20.6kW1.5 室内机能力修正各室内机能力=室外机能力×室内机容量/同时运行的室内机容量GMV—R22P/D：20.6×22/246 =1.8kWGMV—R28P/D：20.6×28/246 = 2.3kWGMV—R36P/D：20.6×36/246 = 3.0kWGMV—R45P/D：20.6×45/246 = 3.8kWGMV—R71P/D：20.6×71/246 = 5.9Kw2. GRe系列低温热泵数码多联机组选型举例按照采暖通风设计规范中的要求得出室内、外环境计算温度，根据室内、外环境计算温度来计算室内所需热负荷。
按照室内计算的热负荷再根据连接管长度、室内外机的落差、环境温度进行修正后来选择室内机容量，根据室内机的总热负荷选择室外机容量。
是否需要环境温度修正的说明：●若选择的室内机为纯热泵（不带辅助电加热），室内机全开的机率很大时（例如商用办公场所）需要环境温度修正，室内机全开的机率不大，经常处于部分负荷状态时（例如家庭），可不考虑环境温度修正；●若选择的室内机带辅助电加热，选择室内机的容量时可不考虑环境温度修正。
公式1：不需要环境温度修正的室内机容量计算=计算负荷/（连接管长度修正系数—室内外机的落差的修正系数）公式2：需要环境温度修正的室内机容量计算=计算负荷/[（连接管长度修正系数—室内外机的落差的修正系数）*环境温度修正系数]公式3：室外机容量计算=室内机容量计算值的总和*机组配置率。
机组配置率说明：●机组配置率一般范围50~135%。
●低于100%的配置率一般是考虑空调预留时，当没有预留而低于100%无疑是增加设备投资成本。
●室内机全开的机率很大时（例如商用办公场所）时最佳配置率为100%，当配置率大于100%时可能导致冷（热）量不足。
室内机全开的机率不大，经常处于部分负荷状态时（例如家庭），配置率可达135%，节省设备投资成本。
2.1 基础条件a. 温度条件室外环境计算温度：-15℃WB室内环境计算温度：15℃DBb. 根据温度条件计算的制热负荷c. 管道相当长度：30md. 室内、外机高度差：10m（室外机在室内机上方）2.2 选择室内机连接管长度、室内外机的落差的修正系数，查表分别为0.995和0.02。
环境温度修正系数，查表0.77（1）假设房间A，B，C，D是商用办公场所，室内机经常全开。
用户选择的是纯热泵（不带辅助电加热）风管式室内机，我们可这样选择室内机的容量：房间A，选择GMVR-R36P/D；房间B，选择GMVR-R36P/D；房间C，选择GMVR-R45P/D；房间D，选择GMVR-R50P/D。
（2）假设房间A，B，C，D是家庭场所，常处于开部分负荷。
用户选择的是带辅助电加热风管式和挂壁式室内机，我们可这样选择室内机的容量：房间A，选择GMV-R25G/D；房间B，选择GMV-R25G/D；房间C，选择GMV-R36G/D；房间D，选择GMV-R45P/D。
2.3 选择室外机室内机容量代码之和应在被选择的室外机容量代码的50%—135%之间。
在用户使用时，同时运行的室内机总容量不得大于室外机容量。
否则可能会导致各室内机制热（制冷）量不足，因此推荐选择容量代码等于或稍大于室内机容量代码之和的室外机。
（1）假设房间A，B，C，D是商用办公场所，室内机经常全开。
室内机总热负荷为167，根据机组配置率的原则，选择制热量17.0KW的机组GMV-Re160W/S（制热量为17KW），配置率为98%。
（2）假设房间A，B，C，D是家庭场所，常处于开部分负荷。
室内机总热负荷为131，根据机组配置率的原则，选择制热量11.0KW的机组GMV-Re100W（制热量为11KW），配置率为119%。
注：GMV-Re100W暂未开发。
2.4 校核a. 假设房间A，B，C，D是商用办公场所，室内机经常全开。
（1）选型室外机：GMV—Re160W/S室内机：GMVR—R36P/D×2，GMVR—R45P/D×1，GMVR—R50P/D×1室外机额定制热能力为17KW。
（2）能力修正查阅与温度条件有关的制热能力修正系数图，在外界温度-15℃WB，室内温度15℃DB的温度条件下，制热能力修正系数为0.77，则室外机根据温度条件的能力修正为17×0.77 = 13.1KW再查阅配管相当长度为30m的修正系数和室内外机高低差为10m（室外机在下面）的修正系数，分别为0.995和0.02，则室外机根据配管相当长度和室内外机高低差的能力修正为13.1×（0.995 - 0.02）=12.8KW。
