冲压件缺陷及消除方法冲压件是一种常见的零部件加工方式，用于制作各种金属零部件和产品。
在冲压过程中，由于材料的性质、模具设计、设备运行等多种因素的影响，可能出现各种缺陷。
以下是常见的冲压件缺陷及其消除方法：1.塑性变形缺陷：塑性变形缺陷主要包括裂纹、皱折、起皮等问题。
缺陷产生的原因可能是材料的强度不足、模具设计不合理、设备问题等。
解决方法包括调整冲压工艺参数，优化模具设计，选择合适的材料等。
2.尺寸偏差缺陷：尺寸偏差缺陷指的是冲压件的尺寸与设计要求不符，包括尺寸过大、过小、不平整等问题。
尺寸偏差缺陷的原因可能是模具磨损、设备不稳定、材料变形等。
解决方法包括定期检查和更换模具、调整冲压工艺参数，加强设备维护等。
3.表面质量缺陷：表面质量缺陷指的是冲压件表面出现划痕、氧化、凹凸不平等问题。
表面质量缺陷的原因可能是模具表面粗糙、模具损坏、冷却液不足等。
解决方法包括修复模具表面、更换损坏的模具部件、增加冷却液供给等。
4.偏色缺陷：偏色缺陷指的是冲压件表面出现色彩不均匀、色泽不符等问题。
偏色缺陷的原因可能是材料的成分不均匀、模具表面污染、涂装工艺不当等。
解决方法包括调整材料成分、优化模具表面处理，加强涂装过程的控制等。
5.强度不足缺陷：强度不足缺陷指的是冲压件在使用过程中出现断裂、变形、失效等问题。
强度不足缺陷的原因可能是材料选择不当、工艺参数不合理等。
解决方法包括选择合适的材料、优化工艺参数，加强质量控制等。
综上所述，冲压件缺陷的消除方法包括优化材料选择、调整冲压工艺参数、优化模具设计、加强设备维护和质量控制等。
在实际生产中，还需要对冲压工艺进行不断地调整和改进，以提高冲压件的质量和市场竞争力。
冲压件缺陷及消除方法
冲压件的缺陷主要包括以下几个方面：
1.断裂或开裂：这种缺陷主要是由应力集中、钢材强度不够、误操作等原因引起的，解决方法主要是优化冲裁工艺、选用高强度钢材、严格控制操作质量等。
2.堆样：这种缺陷主要是由冲裁刀具不正确、材料变形过度、切口不光滑等原因引起的，解决方法主要是更换合适的刀具、减少材料变形、加强打磨等。
3.侧扭、歪斜、波形：这些缺陷主要是由冲裁机床、冲裁刀具、冲裁材料、冲裁操作等多方面原因引起的，解决方法主要是维修机床、更换刀具、选用适合材料、优化操作等。
4.喷粉、氧化、起皱：这些缺陷主要是由模具表面状态不良、模具维护不当、压力、温度等因素引起的，解决方法主要是清洗模具表面、加强维护、调整压力和温度等。
5.毛刺、裂纹：这些缺陷主要是由模具断裂、擦伤等原因引起的，解决方法主要是修补模具、更换模具等。
综上所述，消除冲压件缺陷需要从多个方面出发，包括冲裁工艺的优化、选材、刀具维护和更换、模具维护和更换、加强操作质量等。

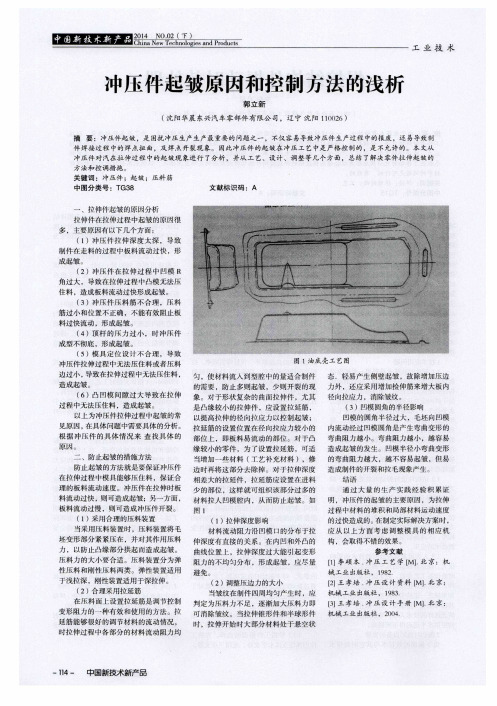

冲压件起皱的原因及控制
2014-03-03 14:42:00
冲压生产中的起皱会造成制件报废，不仅提高了制造成本，而且造成了原料浪费，需要分析，并加以控制。
其成因是：
1、压边力不够，压料面间隙不合适出现“里松外紧”问题。
2、润滑油太多或涂刷次数太频，或涂刷位置不当。
3、试冲毛坯过软，材料强度低，毛坯尺寸太小，压不住料。
4、毛坯定位不稳定，导致局部压不住料，压料面形状不当，导致走料不均。
5、冲压方向不当。
控制折皱的措施：
1、查看起皱的状态，当皱纹在制件四周均匀产生时，应判断为压料力不足，逐渐加大压料力可以消除。
当拉深锥形件和半球件时，应采用增加拉深筋来增大板内径内拉应力，以消除皱纹。
采用“里紧外松”原则，来消除“里松外紧”问题。
2、对于润滑油，应按照操作规程制度要求进行刷油工作，保证刷油量和刷油位置的正确，避免导致起皱。
3、在不影响整车要求的情况下更换毛坯过软的制件材质，保证制件的品质，避免产生起皱。
4、改善定位，必要时加预弯工序，保证冲压制件时料片不会出现跑偏问题。
修改压料面形状，保证制件品质，避免压料面形状不动，导致走料不均。
5、针对冲压方向不当，应在设计初期使用仿真软件对制件工艺进行分析，保证制件的冲压方向，对制件品质要求较高时，需重新开发模具，调整冲压方向。
冲压件翻边起皱原因冲压件是利用冲压模具对金属板材进行加工的一种常见工艺方法。
在冲压过程中，有时会出现翻边起皱的问题，严重影响产品质量。
那么，引起冲压件翻边起皱的原因有哪些呢？1. 材料选择不当：冲压件的材料选择直接影响到产品的质量。
如果选用的材料硬度不够，塑性差，容易导致翻边起皱的问题。
此外，材料的厚度也会对冲压件的翻边起皱造成影响，一般来说，材料越薄，越容易出现翻边起皱。
2. 模具设计不合理：冲压模具是冲压件加工的关键，模具设计不合理是引起翻边起皱的主要原因之一。
模具的边刃形状、刃口间隙、模具气孔等都会对冲压件的翻边起皱产生影响。
如果边刃设计不合理，刃口间隙过大或气孔过多，都会导致冲压件翻边起皱。
3. 冲床参数设置不当：冲压过程中，冲床的参数设置也会影响到冲压件的质量。
例如，冲床的冲程、冲频、冲力等参数都需要根据具体的冲压件要求进行合理设置。
如果冲程过大、冲频过高或冲力过大，都会导致冲压件翻边起皱。
4. 润滑不良：在冲压过程中，适当的润滑可以降低冲压件与模具之间的摩擦，减少翻边起皱的可能性。
如果润滑不良或者没有进行润滑处理，会加大冲压件与模具之间的摩擦力，容易导致翻边起皱。
5. 余料过长：余料是指冲压件加工后留下的未使用部分。
如果余料过长，容易引起冲压件的变形，导致翻边起皱。
因此，在冲压件的设计中，需要合理控制余料的长度，避免出现翻边起皱的问题。
为了解决冲压件翻边起皱的问题，可以采取以下措施：1. 合理选择材料：根据冲压件的要求，选择合适的材料，确保其硬度和塑性满足加工要求。
2. 优化模具设计：通过优化冲压模具的设计，合理设置边刃形状、刃口间隙以及模具气孔等，减少翻边起皱的可能性。
3. 合理设置冲床参数：根据冲压件的要求，合理设置冲床的冲程、冲频、冲力等参数，确保冲压过程的稳定性。
4. 加强润滑处理：在冲压过程中，加强润滑处理，减少冲压件与模具之间的摩擦力，降低翻边起皱的风险。
5. 控制余料长度：在冲压件的设计中，合理控制余料的长度，避免余料过长导致的翻边起皱问题。
冲压工艺常见缺陷及处理方法
冲压工艺是一种常用于金属材料成形的制造工艺，但在实际应用中可能会出现一些缺陷。
以下是冲压工艺常见的缺陷及处理方法：
1.拉伸裂纹：
•缺陷表现：板材在冲压过程中发生拉伸，可能导致裂纹。
•处理方法：选择合适的金属材料、调整工艺参数、加强润滑、优化模具设计，以减轻拉伸应力。
2.皱褶：
•缺陷表现：板材在冲压过程中出现皱褶，影响外观和尺寸精度。
•处理方法：优化模具结构，增加板材的局部支撑，提高冲床的稳定性，确保合适的润滑和温度。
3.卷曲：
•缺陷表现：板材在冲压后出现弯曲或卷曲。
•处理方法：优化模具设计，确保均匀的材料流动，调整冲床参数以减小内应力，选择适当的材料。
4.压痕和凹陷：
•缺陷表现：板材表面出现压痕或凹陷。
•处理方法：调整模具设计，增加衬套，提高板材表面硬度，优化冲床的行程和速度。
5.裂纹：
•缺陷表现：板材或零件表面出现裂纹。
•处理方法：选择合适的金属材料，调整冲床参数，提高板材的温度，增加润滑。
6.不足填充：
•缺陷表现：冲压过程中，模具无法完全填充。
•处理方法：优化模具设计，调整冲床参数，确保材料的均匀流动，可能需要使用辅助工具如气垫。
7.歪斜：
•缺陷表现：冲压后的零件形状不符合设计，发生歪斜。
•处理方法：调整冲床和模具的对中，确保模具的刚性，适当控制冲床的速度和行程。
对于具体的缺陷，处理方法需要综合考虑材料特性、模具设计、工艺参数等因素。
通常在生产实践中，会通过反复试验和调整，逐步优化冲压工艺，降低缺陷的发生率。
冲压件的故障分析和解决方法冲压件是一种常见的金属成型工艺，广泛应用于汽车、电子、家电等行业。
然而，由于材料、设备、操作等多种因素的影响，冲压件也经常出现各种故障。
为了确保冲压件的质量和生产效率，及时进行故障分析和解决方法尤为重要。
本文将从常见的故障类型出发，结合实际经验，为您介绍冲压件的故障分析和解决方法。
一、拉伸变形故障冲压件在冲压过程中，由于材料的拉伸变形不均匀，容易导致拉伸变形故障。
拉伸变形故障的主要表现是冲压件形状不符合要求，尤其是边缘处容易出现皱纹或撕裂等现象。
解决方法：1. 优化冲压工艺：合理设计模具结构、确定适当的下料尺寸与冲裁顺序，使冲压过程中的应力分布均匀，减小拉伸变形程度。
2. 使用合适的材料：选择具有较好延展性和韧性的材料，如高强度钢板，以增加材料的延展性，降低变形程度。
3. 调整模具尺寸：根据具体情况，通过调整模具间隙和料厚比等参数，减小边缘区域的应力和变形程度。
二、模具磨损故障冲压件的生产过程中，模具会因为接触力、摩擦、热胀冷缩等因素而产生磨损，导致冲压件的尺寸偏差增大、表面质量下降等问题。
解决方法：1. 定期维护模具：定期对模具进行清洗、润滑和更换磨损部件，确保模具的正常运行状态。
2. 使用耐磨材料：选择硬度高、耐磨性好的模具材料，如高速钢、硬质合金等，以延长模具寿命。
3. 加强冷却系统：通过增加冷却系统的散热能力，减少模具因温差变化而引起的热胀冷缩，降低磨损程度。
三、断裂故障冲压件在冲压过程中，由于应力集中、疲劳等原因，容易导致断裂故障。
这种故障表现为冲压件在使用过程中出现裂纹或断裂现象。
解决方法：1. 优化模具结构：合理设计模具的凸模和座模，减小应力集中区域，降低断裂的风险。
2. 加工表面处理：通过表面强化处理，如喷丸、渗碳等，提高冲压件的表面硬度，增加其抗疲劳能力。
3. 控制成型参数：合理控制冲压过程中的成型速度、冲击力和冲击次数等参数，避免过大的应力对冲压件造成损伤。
冲压件易出现的质量问题及改善方法冲裁件常见质量问题改善对策序号质量问题原因分析解决办法1制件断面光亮带太宽,有齿状毛刺冲裁间隙太小减小落料模的凸模或加大冲孔模的凹模并保证合理间隙2制件断面粗糙圆角大,光亮带小,有拉长的毛刺冲裁间隙太大更换或返修落料模的凸模或冲孔模的凹模并保证合理间隙3制件断面光亮带不均匀或一边有带斜度的毛刺冲裁间隙不均匀返修凸模或凹模并调整到间隙均匀4是什么造成冲压毛刺维修①.设计或线割间隙不合理②.材质及热处理不当,产生凹模倒锥或刃口不锋利③.冲压磨损或凸模进入凹模太深④.导向结构不精密或操作不当①.规范设计和线割间隙②.合理选材、模具工作部分材料用硬质合金,合理热处理③.研磨冲头或镶件,调整凸模进入凹模深度④.检修模具内导柱导套及冲床导向精度,规范冲床操作5冲压时为什么跳废料模具间隙较大、冲压速度太高、凸模较短、材质的影响(硬性、脆性),冲压油过粘或油滴太快造成的附着作用,冲压振动产生料屑发散,真空吸附及模芯未充分消磁等均可造成废屑带到模面上①.在冲头上加顶杆来防止跳废料,实用于比较规则的废料②.将冲头头部磨成异形,适用于料比较薄的不锈钢等材料③.设计增大废料的复杂程度④.查检其他影响因素6啃口①.导柱与导套间隙过大②.推件块上的孔不垂直，使小凸模偏位③.凸模或导柱安装不垂直④.平行度误差积累①.返修或更换导柱导套②.返修或更换推件块③.重新装配,保证垂直度④.重新修磨装配7脱料不正常①.脱料板与凸模配合过紧,脱料板倾斜或其他脱料件装置不当②.弹簧或橡胶弹力不够③.凹模落料孔与下模座漏料孔没有对正④.凹模有倒锥①.修整脱料件,脱料螺钉采用套管及内六角螺钉相结合的形式②.更换弹簧或橡胶③.修整漏料孔④.修整凹模8工件底部有压痕①.料带或模面有废屑、油污②.模具表面不光滑③.零件表面硬度不够④.材料应变而失稳①.清除废屑油污②.提高模具表面光洁度③.表面镀铬、渗碳、渗硼④.减少润滑,增加压应力,调节弹簧力9落料后制件呈弧形面凹模有倒锥或顶板与制件接触面小返修凹模,调整顶板10工件扭曲①.材料内应力造成①.改变排样或对材料正火处理②.顶出制件时作用力不均匀②.调整模具使顶板正常工作11工件成形部分尺寸偏差修正上下模及送料步距精度12每批零件间的误差对每批材料进行随机检查并加以区分后再用。
冲压件常见问题与处理方法冲压件是金属加工中常见的一种成型方法，广泛应用于汽车、家电、电子、航空等领域。
然而，在冲压过程中，可能会遇到一些常见问题，如裂纹、起皱、尺寸超差等。
本文将详细介绍这些问题的产生原因及处理方法。
1.裂纹裂纹是冲压件中最常见的问题之一。
产生裂纹的原因有很多，如材料质量不好、模具设计不合理、操作不当等。
处理方法如下：（1）检查材料质量：确保所使用的材料符合要求，无缺陷。
如发现材料有问题，应立即更换合格材料。
（2）优化模具设计：针对易出现裂纹的部位，可适当增加圆角半径，减少应力集中。
同时，要合理布置工艺补充面，确保冲压过程中坯料得到充分补充。
（3）规范操作：操作人员应经过培训合格后方可上岗，确保冲压过程中各项参数符合要求。
1.起皱起皱主要是由于冲压过程中坯料受到不均匀力作用所致。
处理方法如下：（1）调整模具：检查模具是否磨损或松动，如有必要应进行修复或更换。
同时，要确保模具表面光滑无痕。
（2）控制坯料质量：保证坯料厚度均匀，无瑕疵。
如有必要，应对坯料进行预处理，以提高其表面质量。
（3）规范操作：操作人员应严格遵守操作规程，确保冲压过程中压力分布均匀。
1.尺寸超差尺寸超差是指冲压件的实际尺寸与设计尺寸存在较大偏差。
产生尺寸超差的原因主要有以下几点：（1）模具磨损：长期使用模具会导致其精度下降，进而影响冲压件尺寸。
对于这种情况，应定期对模具进行检测和维修，及时更换磨损严重的模具。
（2）操作不当：操作人员未按照规定的操作规程进行冲压，如压力调整不当、送料不准确等。
针对这种情况，应加强对操作人员的培训，确保其熟练掌握操作技能。
（3）材料问题：材料厚度不均匀或存在瑕疵，也会导致尺寸超差。
因此，需严格控制材料质量，避免使用不合格材料。
1.表面划痕与拉伤表面划痕与拉伤主要由于模具表面粗糙或长期使用导致划痕、拉伤加重。
处理方法如下：（1）定期维护模具：定期对模具进行抛光、研磨等维护工作，以保持其表面光滑度。
冲压产品常见的缺陷及对策冲压产品是一种常见的制造工艺，常见于汽车、航空航天、家电等领域。
然而，在冲压过程中，由于材料特性、工艺参数等因素的影响，会导致一些常见的缺陷出现。
本文将介绍几种常见的冲压产品缺陷，并提出相应的对策。
1.折皱：折皱是冲压过程中最常见的缺陷之一，主要是由于材料的延伸性不足、冲压力不均匀、模具松动等原因导致的。
解决折皱缺陷的对策包括：正确设置冲压力和载荷，保证均匀施压；加强模具的保养和维护，确保模具的顺畅运行；选择合适的材料，提高延伸性。
2.裂纹：裂纹缺陷常发生在冲压过程中材料受到过大应力引起的断裂。
对策包括：合理优化冲压工艺参数，避免过大的应力集中；增加模具的强度和刚度，减少模具的磨损和变形；通过预加工、改变冲孔形状等方式改善材料的延展性，减少应力集中。
3.弯曲：弯曲是指冲压产品出现不符合设计要求的弯曲形状。
主要原因包括材料不均匀、冲压力不稳定等。
对策包括：加强材料的检测和筛选，选择均匀性好的材料；合理设置冲床工作参数，确保冲压力稳定；加强模具的刚度和支撑，减少变形。
4.偏斜：偏斜是指冲压产品的不对称或偏离设计位置。
产生偏斜的原因可以是模具安装不准确、冲压力不均匀等。
对策包括：正确安装模具，确保模具的定位准确；确保冲压机的垂直度和平行度；优化冲压力的分配，避免不均匀施压。
5.破损：破损是指冲压产品出现断裂、变形等无法修复的问题。
产生破损的原因可以是模具结构设计不合理、材料选择不当等。
对策包括：优化模具的结构设计，确保模具的强度和稳定性；加强对材料的检验和选择，确保材料的质量和性能。
总结起来，解决冲压产品常见的缺陷需要从材料、工艺参数、模具等多个方面入手。
通过合理优化冲压工艺，加强模具的维护，选择合适的材料，可以有效减少和解决常见的冲压产品缺陷。
同时，对于不同的冲压产品，其缺陷的原因和对策也会有所不同，需要根据具体情况进行分析和解决。
