西安交通大学“电气工程及其自动化”《电机学》23秋期末试题库含答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.升压变压器，一次绕组的每匝电势()二次绕组的每匝电势。
A、等于B、大于C、小于D、无法比较2.考虑磁路的饱和时，如果变压器主磁通为正弦波，则产生主磁通激磁电流也是正弦波。
()A、错误B、正确3.直流发电机通过主磁通感应的电势应存在于()。
A.电枢绕组B.电枢和励磁绕组C.励磁绕组D.不存在4.电源电压和频率不变时，变压器的主磁通基本为常数，因此负载和空载时感应电势E₁为常数。
()A、错误B、正确5.当电源电压和频率一定时，漏抗大小对感应电动机的影响正确的是()。
A、漏抗越大，最大转矩越小B、漏抗越大，起动电流越小C、漏抗越大，起动转矩越大D、漏抗越大，功率因数越低6.三相异步电动机在变极调速中，采用Y-YY换接调速，适合于恒转矩性负载。
()A、错误B、正确7.欲使电动机能顺利起动达到额定转速，要求()电磁转矩大于负载转矩。
A.平均B.瞬时C.额定D.任意时刻8.直流电动机的基本结构主要由()两大部分构成。
A.静止的铁心，旋转的绕组B.静止的磁极，旋转的电枢C.静止的电枢，旋转的磁极D.静止的绕组，旋转的铁心9.感应电动机运行时，在空间上定子绕组产生的旋转磁场转速()转子绕组产生的旋转磁场的转速。
A、大于B、小于C、等于D、可能大于也可能小于10.11.12.13.设三相异步电动机正常运行时，其定子旋转磁势的转速为n₁，转子电流产生的旋转磁势相对于定子的转速为n₂，则以下()正确。
A、n₂=n₁B、n₂大于n₁C、n₂小于n₁D、n₂与n₁无关14.15.欲使电动机能顺利起动达到额定转速，要求()电磁转矩大于负载转矩。
A、平均B、瞬时C、额定D、任意时刻第2卷一.综合考核(共15题)1.磁通磁路计算时如果存在多个磁动势，可应用叠加原理。
()A、错误B、正确2.不管变压器饱和与否，其参数都是保持不变的。
1. 交流异步电动机的转子绕组通常采用什么结构？A. 直流绕组B. 鼠笼式绕组C. 绕线式绕组D. 永磁式绕组2. 三相异步电动机的同步转速与什么因素有关？A. 电源频率B. 电源电压C. 电机功率D. 电机负载3. 直流电动机的励磁方式不包括以下哪种？A. 他励B. 自励C. 并励D. 串励4. 异步电动机的转差率定义为？A. 同步转速与转子转速之差B. 同步转速与转子转速之比C. 转子转速与同步转速之差D. 转子转速与同步转速之比5. 同步电动机的特点是？A. 转速与负载无关B. 转速随负载增加而增加C. 转速随负载增加而减少D. 转速随电源频率变化而变化6. 直流电动机的调速方法不包括以下哪种？A. 改变电枢电压B. 改变励磁电流C. 改变电枢电阻D. 改变电源频率7. 异步电动机的起动方法不包括以下哪种？A. 直接起动B. 星-三角起动C. 自耦变压器起动D. 变频起动8. 直流电动机的制动方式不包括以下哪种？A. 机械制动B. 反接制动C. 能耗制动D. 再生制动9. 同步电动机的励磁方式不包括以下哪种？A. 他励B. 自励C. 并励D. 串励10. 异步电动机的效率与什么因素有关？A. 电源频率B. 电源电压C. 电机负载D. 电机温度11. 直流电动机的电枢反应主要影响什么？A. 电机转速B. 电机转矩C. 电机磁场D. 电机效率12. 异步电动机的功率因数与什么因素有关？A. 电源频率B. 电源电压C. 电机负载D. 电机温度13. 同步电动机的励磁电流过大时会导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低14. 直流电动机的换向器主要作用是什么？A. 改变电流方向B. 改变电压大小C. 改变电流大小D. 改变电压方向15. 异步电动机的转子电阻对起动性能有什么影响？A. 转子电阻越大，起动转矩越大B. 转子电阻越大，起动转矩越小C. 转子电阻越小，起动转矩越大D. 转子电阻越小，起动转矩越小16. 同步电动机的失步现象主要由什么原因引起？A. 电源电压波动B. 负载突变C. 励磁电流不足D. 电机温度过高17. 直流电动机的并励方式适用于什么场合？A. 小功率电机B. 大功率电机C. 恒速负载D. 变速负载18. 异步电动机的星-三角起动适用于什么场合？A. 小功率电机B. 大功率电机C. 恒速负载D. 变速负载19. 同步电动机的励磁系统不包括以下哪种？A. 直流励磁机B. 静止励磁系统C. 永磁励磁系统D. 交流励磁系统20. 直流电动机的串励方式适用于什么场合？A. 小功率电机B. 大功率电机C. 恒速负载D. 变速负载21. 异步电动机的自耦变压器起动适用于什么场合？A. 小功率电机B. 大功率电机C. 恒速负载D. 变速负载22. 同步电动机的转速调节方法不包括以下哪种？A. 改变电源频率B. 改变励磁电流C. 改变电枢电压D. 改变电枢电阻23. 直流电动机的能耗制动适用于什么场合？A. 小功率电机B. 大功率电机C. 恒速负载D. 变速负载24. 异步电动机的再生制动适用于什么场合？A. 小功率电机B. 大功率电机C. 恒速负载D. 变速负载25. 同步电动机的并联运行条件不包括以下哪种？A. 相同的电压B. 相同的频率C. 相同的相序D. 相同的功率26. 直流电动机的反接制动适用于什么场合？A. 小功率电机B. 大功率电机C. 恒速负载D. 变速负载27. 异步电动机的直接起动适用于什么场合？A. 小功率电机B. 大功率电机C. 恒速负载D. 变速负载28. 同步电动机的励磁调节方法不包括以下哪种？A. 手动调节B. 自动调节C. 恒定励磁D. 变频调节29. 直流电动机的机械制动适用于什么场合？A. 小功率电机B. 大功率电机C. 恒速负载D. 变速负载30. 异步电动机的变频起动适用于什么场合？A. 小功率电机B. 大功率电机C. 恒速负载D. 变速负载31. 同步电动机的励磁电流调节范围不包括以下哪种？A. 0-100%B. 50-100%C. 100-200%D. 200-300%32. 直流电动机的电枢电压调节范围不包括以下哪种？A. 0-100%B. 50-100%C. 100-200%D. 200-300%33. 异步电动机的转子电阻调节范围不包括以下哪种？A. 0-100%B. 50-100%C. 100-200%D. 200-300%34. 同步电动机的励磁系统故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低35. 直流电动机的电枢绕组故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低36. 异步电动机的定子绕组故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低37. 同步电动机的转子绕组故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低38. 直流电动机的换向器故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低39. 异步电动机的轴承故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低40. 同步电动机的冷却系统故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低41. 直流电动机的励磁系统故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低42. 异步电动机的起动系统故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低43. 同步电动机的控制系统故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低44. 直流电动机的保护系统故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低45. 异步电动机的调速系统故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低46. 同步电动机的励磁系统故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低47. 直流电动机的电枢绕组故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低48. 异步电动机的定子绕组故障可能导致什么问题？A. 电机过热B. 电机失步C. 电机转速下降D. 电机效率降低答案：1. B2. A3. D4. C5. A6. D7. D8. A9. D10. C11. C12. C13. B14. A15. A16. C17. C18. B19. D20. B21. B22. D23. B24. B25. D26. B27. A28. D29. B30. B31. D32. D33. D34. B35. A36. A37. B38. C39. C40. A41. B42. C43. B44. A45. C46. B47. A48. A。
1. 交流电机的主要类型包括哪些？A. 异步电机B. 同步电机C. 直流电机D. 以上都是2. 直流电机的励磁方式不包括以下哪种？A. 他励B. 自励C. 串励D. 并励3. 三相异步电动机的转差率定义为？A. 转子转速与同步转速之差B. 同步转速与转子转速之差C. 同步转速与转子转速之差的绝对值D. 转子转速与同步转速之差的绝对值4. 电机启动时，为什么要使用启动器？A. 减少启动电流B. 增加启动电流C. 减少启动电压D. 增加启动电压5. 变频器的主要功能是什么？A. 改变电源频率B. 改变电源电压C. 改变电机转速D. 改变电机转向6. 电机保护装置不包括以下哪种？A. 热继电器B. 断路器C. 熔断器D. 电压表7. 电机控制系统中，PID控制器的作用是什么？A. 比例控制B. 积分控制C. 微分控制D. 以上都是8. 电机调速系统中，常用的调速方法不包括以下哪种？A. 变频调速B. 变极调速C. 变压调速D. 变流调速9. 电机绕组的绝缘等级不包括以下哪种？A. A级B. B级C. C级D. D级10. 电机运行时，轴承的润滑方式不包括以下哪种？A. 油润滑B. 脂润滑C. 干润滑D. 水润滑11. 电机铭牌上的功率是指什么？A. 输入功率B. 输出功率C. 额定功率D. 最大功率12. 电机效率的定义是什么？A. 输出功率与输入功率之比B. 输入功率与输出功率之比C. 输出功率与额定功率之比D. 额定功率与输入功率之比13. 电机转矩的单位是什么？A. 瓦特B. 牛顿米C. 焦耳D. 安培14. 电机启动时，星-三角启动法适用于哪种电机？A. 直流电机B. 单相电机C. 三相异步电机D. 同步电机15. 电机控制系统中，PLC的作用是什么？A. 数据处理B. 逻辑控制C. 信号转换D. 以上都是16. 电机调速系统中，矢量控制的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是17. 电机保护装置中，热继电器的作用是什么？A. 过载保护B. 短路保护C. 欠压保护D. 过压保护18. 电机控制系统中，HMI的作用是什么？A. 数据采集B. 人机交互C. 信号处理D. 逻辑控制19. 电机调速系统中，直接转矩控制的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是20. 电机控制系统中，SCADA的作用是什么？A. 数据采集B. 远程监控C. 数据处理D. 以上都是21. 电机调速系统中，变频器的主要组成部分不包括以下哪种？A. 整流器B. 滤波器C. 逆变器D. 变压器22. 电机控制系统中，伺服电机的主要特点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是23. 电机调速系统中，步进电机的主要特点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是24. 电机控制系统中，编码器的作用是什么？A. 位置检测B. 速度检测C. 加速度检测D. 以上都是25. 电机调速系统中，软启动器的主要作用是什么？A. 减少启动电流B. 增加启动电流C. 减少启动电压D. 增加启动电压26. 电机控制系统中，断路器的作用是什么？A. 过载保护B. 短路保护C. 欠压保护D. 过压保护27. 电机调速系统中，变极调速的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是28. 电机控制系统中，熔断器的作用是什么？A. 过载保护B. 短路保护C. 欠压保护D. 过压保护29. 电机调速系统中，变压调速的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是30. 电机控制系统中，接触器的作用是什么？A. 开关控制B. 逻辑控制C. 信号转换D. 以上都是31. 电机调速系统中，变流调速的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是32. 电机控制系统中，传感器的作用是什么？A. 数据采集B. 信号处理C. 逻辑控制D. 以上都是33. 电机调速系统中，变频调速的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是34. 电机控制系统中，PLC编程语言不包括以下哪种？A. 梯形图B. 功能块图C. 结构化文本D. 汇编语言35. 电机调速系统中，矢量控制的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是36. 电机控制系统中，HMI的主要作用是什么？A. 数据采集B. 人机交互C. 信号处理D. 逻辑控制37. 电机调速系统中，直接转矩控制的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是38. 电机控制系统中，SCADA的主要作用是什么？A. 数据采集B. 远程监控C. 数据处理D. 以上都是39. 电机调速系统中，变频器的主要组成部分不包括以下哪种？A. 整流器B. 滤波器C. 逆变器D. 变压器40. 电机控制系统中，伺服电机的主要特点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是41. 电机调速系统中，步进电机的主要特点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是42. 电机控制系统中，编码器的作用是什么？A. 位置检测B. 速度检测C. 加速度检测D. 以上都是43. 电机调速系统中，软启动器的主要作用是什么？A. 减少启动电流B. 增加启动电流C. 减少启动电压D. 增加启动电压44. 电机控制系统中，断路器的作用是什么？A. 过载保护B. 短路保护C. 欠压保护D. 过压保护45. 电机调速系统中，变极调速的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是46. 电机控制系统中，熔断器的作用是什么？A. 过载保护B. 短路保护C. 欠压保护D. 过压保护47. 电机调速系统中，变压调速的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是48. 电机控制系统中，接触器的作用是什么？A. 开关控制B. 逻辑控制C. 信号转换D. 以上都是49. 电机调速系统中，变流调速的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是50. 电机控制系统中，传感器的作用是什么？A. 数据采集B. 信号处理C. 逻辑控制D. 以上都是51. 电机调速系统中，变频调速的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是52. 电机控制系统中，PLC编程语言不包括以下哪种？A. 梯形图B. 功能块图C. 结构化文本D. 汇编语言53. 电机调速系统中，矢量控制的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是54. 电机控制系统中，HMI的主要作用是什么？A. 数据采集B. 人机交互C. 信号处理D. 逻辑控制55. 电机调速系统中，直接转矩控制的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是56. 电机控制系统中，SCADA的主要作用是什么？A. 数据采集B. 远程监控C. 数据处理D. 以上都是57. 电机调速系统中，变频器的主要组成部分不包括以下哪种？A. 整流器B. 滤波器C. 逆变器D. 变压器58. 电机控制系统中，伺服电机的主要特点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是59. 电机调速系统中，步进电机的主要特点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是60. 电机控制系统中，编码器的作用是什么？A. 位置检测B. 速度检测C. 加速度检测D. 以上都是61. 电机调速系统中，软启动器的主要作用是什么？A. 减少启动电流B. 增加启动电流C. 减少启动电压D. 增加启动电压62. 电机控制系统中，断路器的作用是什么？A. 过载保护B. 短路保护C. 欠压保护D. 过压保护63. 电机调速系统中，变极调速的主要优点是什么？A. 高精度B. 高响应C. 高效率D. 以上都是答案1. D2. C3. B4. A5. C6. D7. D8. D9. D10. D11. C12. A13. B14. C15. D16. D17. A18. B19. D20. D21. D22. D23. D24. D25. A26. B27. D28. B29. D30. A31. D32. D33. D34. D35. D36. B37. D38. D39. D40. D41. D42. D43. A44. B45. D46. B47. D48. A49. D50. D51. D52. D53. D54. B55. D56. D57. D58. D59. D60. D61. A62. B63. D。
1. 在三相异步电动机中，转子的转速总是（）。
A. 等于同步转速B. 低于同步转速C. 高于同步转速D. 不确定2. 三相异步电动机的转差率定义为（）。
A. 同步转速与转子转速之差B. 转子转速与同步转速之差C. 同步转速与转子转速之差的绝对值D. 转子转速与同步转速之差的绝对值3. 三相异步电动机的启动方法中，最常用的是（）。
A. 直接启动B. 星-三角启动C. 自耦变压器启动D. 软启动4. 三相异步电动机的调速方法中，最经济的是（）。
A. 变频调速B. 改变极对数调速C. 改变转差率调速D. 改变电压调速5. 三相异步电动机的制动方法中，最常用的是（）。
A. 反接制动B. 能耗制动C. 再生制动D. 电磁制动6. 三相异步电动机的保护装置中，最常用的是（）。
A. 热继电器B. 熔断器C. 断路器D. 漏电保护器7. 三相异步电动机的控制电路中，最常用的是（）。
A. 接触器控制B. 继电器控制C. 可编程控制器控制D. 微处理器控制8. 三相异步电动机的控制电路中，最常用的是（）。
A. 接触器控制B. 继电器控制C. 可编程控制器控制D. 微处理器控制9. 三相异步电动机的控制电路中，最常用的是（）。
A. 接触器控制B. 继电器控制C. 可编程控制器控制D. 微处理器控制10. 三相异步电动机的控制电路中，最常用的是（）。
A. 接触器控制B. 继电器控制C. 可编程控制器控制D. 微处理器控制11. 三相异步电动机的控制电路中，最常用的是（）。
A. 接触器控制B. 继电器控制C. 可编程控制器控制D. 微处理器控制12. 三相异步电动机的控制电路中，最常用的是（）。
A. 接触器控制B. 继电器控制C. 可编程控制器控制D. 微处理器控制13. 三相异步电动机的控制电路中，最常用的是（）。
A. 接触器控制B. 继电器控制C. 可编程控制器控制D. 微处理器控制14. 三相异步电动机的控制电路中，最常用的是（）。
期末考试卷（ A 卷）三相变压器组不能接成的原因是励磁绕组中需要的三次谐波电流不能流通，使磁通近似为平顶波波，会6. 电压互感器二次侧不允许___短路______ ，而电流互感器二次侧不允许开路。
7. 交流电机绕组的短距和分布既可以改善磁动势波形，也可以改善电势____________ 波形。
设电机定子为双层绕组，极距为12 槽，为同时削弱 5 次和7 次谐波，绕组的节距应取 __ 10 ________ 槽。
单层绕组的短距系数为__ 1.0 ________ 。
8. 脉振磁动势可以分解为两个__圆形旋转______ 磁动势，它们的旋转方向相反，幅值是脉振磁动势的1/2（一半）_________ 。
三相不对称电流流过三相对称绕组产生__椭圆形________ 磁动势，当它的幅值最小时，速度最____ 大 ______ 。
9. 设异步电动机磁场基波频率为f1，同步速为n1，转速为n，则气隙中的ν次谐波磁场在定子绕组上的感应电势频率为___ f1 ______ ，在转子绕组上感应电势频率为___f1f1n______________ 。
n110. 异步电动机频率归算后转子回路将增加一项附加电阻，其上的电功率代表转子的__总的机械功率_____ 功率，该电阻称为__模拟 ___ 电阻。
11. 异步电动机的电源电压降低10％，电机的过载能力降低到80% ，临界转差率___不变____ ，负载不变时，电机的转速将___降低。
12. 异步电机转子结构有鼠笼式和___绕线_____ 式两种。
利用变比为K A的自耦变压器对鼠笼异步电机进行降压起动时，电网提供的电流与电机直接起动时的电流之比为___ 2___________ 。
异步电机恒转矩变频调速K A2时，__ 定子电压______ 与定子电流频率之比应保持不变，目的是为了保持___磁通_____ 不变。
、简答题：（35 分）1. 画出Yd7 和Dd4 三相变压器绕组连接图，并作出相应的电动势矢量图（8分）3. 三相对称绕组连成星形接法，接入三相对称电压，形成旋转磁场的性质如何（幅值、旋转速度）？若绕组有一相断线，试问此时合成磁动势的大小和性质？（用公式表示）（8 分）2 为什么采用短距可以削弱双层绕组电动势的谐波。

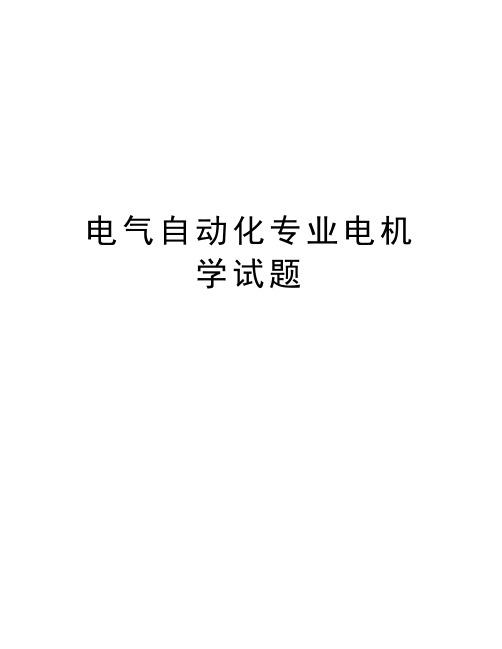

电气自动化专业电机学试题电 机 学 习 题 集第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？1-2 试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？1-3 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？1-5变压器有哪些主要部件，它们的主要作用是什么？1-6变压器原、副方和额定电压的含义是什么？1-7 有一台D-50/10单相变压器，V U U kVA S N N N 230/10500/,5021==，试求变压器原、副线圈的额定电流？1-8 有一台SSP-125000/220三相电力变压器，YN ，d 接线，kV U U N N 5.10/220/21=，求①变压器额定电压和额定电流；②变压器原、副线圈的额定电流和额定电流。
第二章 单相变压器运行原理及特性2-1为什么要把变压器的磁通分成主磁通和漏磁通？它们之间有哪些主要区别？并指出空载和负载时激励各磁通的磁动势？2-2变压器的空载电流的性质和作用如何？它与哪些因素有关？2-3 变压器空载运行时，是否要从电网取得功率？这些功率属于什么性质？起什么作用？为什么小负荷用户使用大容量变压器无论对电网和用户均不利？2-4为了得到正弦形的感应电动势，当铁芯饱和和不饱和时，空载电流各呈什么波形，为什么？2-5 一台220/110伏的单相变压器，试分析当高压侧加额定电压220伏时，空载电流I0呈什么波形？加110伏时载电流I0呈什么波形，若把110伏加在低压侧，I0又呈什么波形?2-6 试述变压器激磁电抗和漏抗的物理意义。
它们分别对应什么磁通，对已制成的变压器，它们是否是常数？当电源电压降到额定值的一半时，它们如何变化？我们希望这两个电抗大好还是小好，为什么？这两个电抗谁大谁小，为什么？2—7 变压器空载运行时，原线圈加额定电压，这时原线圈电阻r1很小，为什么空载电流I0不大？如将它接在同电压（仍为额定值）的直流电源上，会如何？2—8 一台380/220伏的单相变压器，如不慎将380伏加在二次线圈上，会产生什么现象？2—9一台220/110伏的变压器，变比221==NNk，能否一次线圈用2匝，二次线圈用1匝，为什么？2-102-10变压器制造时：①迭片松散，片数不足；②接缝增大；③片间绝缘损伤，部对变压器性能有何影响？2-11变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何影响？2—12 如将铭牌为60赫的变压器，接到50赫的电网上运行，试分析对主磁通、激磁电流、铁损、漏抗及电压变化率有何影响？2-13变压器运行时由于电源电压降低，试分析对变压器铁心饱和程度、激磁电流、激磁阻抗、铁损和铜损有何影响？2-14两台单相变压器，V U U N N 110/220/21=，原方匝数相同，空载电流II I I I 00≠，今将两台变压器原线圈顺向串联接于440V 电源上，问两台变压器二次侧的空载电压是否相等，为什么？2-15变压器负载时，一、二次线圈中各有哪些电动势或电压降，它们产生的原因是什么？写出它们的表达式，并写出电动势平衡方程？2-16变压器铁心中的磁动势，在空载和负载时比较，有哪些不同？2-17试绘出变压器“T ”形、近似和简化等效电路，说明各参数的意义，并说明各等效电路的使用场合。
电机学考试题及答案一、选择题1. 电机的基本原理是什么？A. 电磁感应B. 电流的热效应C. 光电效应D. 电流的化学效应答案：A2. 以下哪种类型的电机不属于交流电机？A. 同步电机B. 异步电机C. 直流电机D. 感应电机答案：C3. 电机的额定功率是指什么？A. 电机在任何情况下都能输出的最大功率B. 电机长时间连续运行时能输出的最大功率C. 电机短时间内能输出的最大功率D. 电机在启动时能输出的最大功率答案：B4. 电机的效率是指什么？A. 电机输出功率与输入功率的比值B. 电机输入功率与输出功率的比值C. 电机输出功率与电机重量的比值D. 电机输入功率与电机体积的比值答案：A5. 以下哪种材料不适合作为电机的磁芯？A. 硅钢B. 黄铜C. 铁氧体D. 铝镍合金答案：B二、填空题1. 直流电机的工作原理是基于________效应。
答案：电磁感应2. 交流电机的转速与电源频率有关，这种电机称为________电机。
答案：同步3. 电机的负载增加时，其电流会________。
答案：增加4. 为了减少电机的损耗，常在电机的磁路中使用________材料。
答案：硅钢5. 电机的绝缘等级表示电机所能承受的________。
答案：最高温度三、简答题1. 请简述直流电机和交流电机的主要区别。
答：直流电机和交流电机的主要区别在于它们的电源类型和构造。
直流电机使用直流电源，其转子和定子之间通过电刷和换向器来实现电流的换向。
而交流电机使用交流电源，其电流方向会自动改变，不需要电刷和换向器，因此结构更为简单，维护也更方便。
2. 电机的效率受哪些因素影响？答：电机的效率受多种因素影响，包括电机的设计、材料、制造工艺、负载情况以及运行环境等。
设计不合理、材料损耗大、制造工艺差都会导致效率降低。
此外，电机在部分负载下运行时效率可能会下降，而良好的散热和清洁的运行环境有助于保持高效率。
3. 电机发热的原因有哪些？答：电机发热主要是由于电流通过电机内部的导线和铁芯时产生的焦耳热。
东北电力大学电机学考试试卷及参考答案2一、单项选择题（5’）1.变压器相邻两层铁心叠片的接缝要相互___。
A、对齐B、咬合C、错开D、独立答案：C2.异步电机运行时，定子绕组___。
A、短路B、开路C、接交流电源D、接直流电源答案：C3.异步电机运行时，转子绕组___。
A、短路B、开路C、接交流电源D、接直流电源答案：A4.直流发电机用原动机拖动电枢__时针方向转动，线圈边分别切割不同极性磁极下的磁场，线圈中产生了___的电动势。
A、顺，交变B、逆，交变C、顺，直流D、逆，交变答案：B5.现代社会中，___是使用最广泛的一种能源。
A、煤炭B、电能C、风能D、太阳能答案：B6.直流电动机线圈中通入直流电流时，线圈边受到___，这一对电磁力形成了作用于电枢的一个___。
A、电磁转矩，电磁力B、电磁转矩，电磁转矩C、电磁力，电磁转矩D、电磁力，电磁力答案：C7.直流电机电枢线圈每个元件的两个出线端都与换向器___相连。
A、直接B、绝缘C、换向片D、不答案：C8. ___是变压器的磁路部分，套在铁心上的___是变压器的电路部分。
A、铁轭,铁心柱B、铁心，绕组C、铁轭,铁心D、绕组,铁心柱答案：B9.三相异步电动机，启动时电抗器___定子回路。
A、并联入B、串联入C、切除并联D、切除串联答案：B二、多项选择题（5’）1.从变压器的功能上看，___和___是变压器的最主要的部分。
A、分接开关B、铁心C、绕组D、储油柜答案：BC2.变压器的额定数据主要有___。
A、额定容量B、额定电压C、额定电流D、额定频率答案：ABCD3.直流电动机模型与直流发电机模型的区别在于___。
A、电动机电枢不由原动机拖动B、磁极的方向相反C、电动机电刷直接接到直流电源上D、电动机不切割磁力线答案：AC4.根据国家标准，直流电机的额定数据有___。
A、额定容量B、额定电压C、额定电流D、额定转速答案：ABCD5.电能在___等方面都非常方便。
电机学试题（含参考答案）一、单选题（共40题，每题1分，共40分）1、鼠笼式异步电动机转子磁极数（）。
A、与定子磁极数不一定相同B、比定子磁极数小C、与定子磁极数始终保持一致D、比定子磁极数多正确答案：C2、当有交变的磁通通过电机的绕组时，在绕组中会产生（）。
A、直流电流B、交流电流C、直流电动势D、交流电动势正确答案：D3、同步发电机的参数中，反映定子漏磁通大小的是（oA、同步电抗XtB、电枢绕组电阻C、电枢漏电抗XQD、电枢反应电抗Xa正确答案：C4、三相交流绕组的对称原则，除了三相绕组完全一样外，还有在电机的圆周空间错开OoA、120B、60C、120D、60度电角度正确答案：C5、当同步发电机的电枢电流I与空载电势E同相位时，其电枢反应性质是（，A、直轴助磁B、纯交轴C、直轴去磁D、直轴去磁兼交轴正确答案：B6、同步发电机进相运行时，有功输出受（）限制。
A、电机发热B、转子转速C、静态稳定D、动态稳定正确答案：C7、磁滞损耗的大小与周波（）。
A、无关B、成正比C、成反比D、的平方成正比正确答案：B8、电力变压器是常用于改变（）的电气设备。
A、交流电源频率大小B、电能大小C、交流电压大小D、直流电压大小正确答案：C9、如果把磁路和电路对比，磁动势比作电动势，磁阳比作电阻，那么应该把O比作电流。
磁感应强度A、磁场强度B、磁导率C、磁通量正确答案：A10、同步电动机负载运行时，励磁磁动势和气隙合成磁动势间的相位关系是（）.A、同相位B、湍后C、不能确定D、超前正确答案：B11、三相绕线型异步电动机带恒转矩负载运行，当转子回路电阻适当增大，且电机在稳定运行后其定子电流OA、增大B、减小C、不变D、无法判断正确答案：C12、绕线式异步电动机的转子串频敏变阻器起动过程中变阻器阻抗OA、由大变小B、时大时小C、恒定不变D、由小变大正确答案：A13、变压器过负荷运行时，最大负荷不得超过额定负荷的（）。
A、10%B、30%C、50%D、20%正确答案：C14、同步发电机不对称运行时，阻尼绕组中会感应（）oA、基频感应电动势B、3倍频感应电动势C、不感应电动势D、2倍频感应电动势正确答案：D15、磁路计算时如果存在多个磁动势，则对O磁路可以应用叠加原理。
电机学考试题+参考答案一、判断题（共100题，每题1分，共100分）1.同步发电机运行分析中，ψ为电动势与电流之间的相位角，叫内功率因数角。
（）A、正确B、错误正确答案：A2.异步电动机起动瞬间和空载运行铁芯中的磁通密度基本不变。
（）A、正确B、错误正确答案：B3.做变压器的空载试验时为了减小误差，电流表应前接。
()A、正确B、错误正确答案：B4.异步电动机采用变比为2的自耦变压器起动，起动电流变成直接起动时的1/4。
（）A、正确B、错误正确答案：B5.变压器的效率是变压器总输出与总输入之比的百分数。
()A、正确B、错误正确答案：B6.金属都是铁磁性材料。
()A、正确B、错误正确答案：B7.变压器阻抗电压标么值是10。
()A、正确B、错误正确答案：B8.同步发电机和同步电动机是可逆的。
（）A、正确B、错误正确答案：A9.异步电动机的异步是指定转子磁场不同步，有转差。
（）A、正确B、错误正确答案：B10.变压器的一、二次电流之比可近似认为与一、二次侧感应电动势有效值之比成反比。
()A、正确B、错误正确答案：A11.异步电动机变频调速可以实现在较广范围内经济平滑的调速。
（）A、正确B、错误正确答案：B12.同步发电机转子绕组采用直流电流励磁，因此运行过程中转子绕组会感应直流电动势。
（）A、正确B、错误正确答案：B13.变比越小，采用自耦变压器的效益越高。
()A、正确B、错误正确答案：A14.通过空载试验可以测得异步电动机的铁心结构参数。
（）A、正确B、错误正确答案：A15.同步发电机中由于有旋转的定转子磁场，因此在稳定运行过程中，定转子绕组都会感应交流电动势。
（）A、正确B、错误正确答案：B16.深槽和双笼型异步电动机运行性能和普通笼型异步电动机相比，起动性能好，运行性能相同。
（）。
A、正确B、错误正确答案：B17.铁磁材料的磁导率小于非铁磁材料的磁导率。
()A、正确B、错误正确答案：B18.深槽型和双笼型感应电动机与普通笼型电动机相比，能减小起动电流的同时增大起动转矩。
电机学习题集第一章变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率1-2 试从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化1-3 变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗为什么1-4 变压器铁芯的作用是什么，为什么它要用毫米厚、表面涂有绝缘漆的硅钢片迭成1-5变压器有哪些主要部件，它们的主要作用是什么1-6变压器原、副方和额定电压的含义是什么1-7 有一台D-50/10单相变压器，VUUkVASNNN230/ 10500/,5021==，试求变压器原、副线圈的额定电流1-8 有一台SSP-125000/220三相电力变压器，YN，d接线，kVUUNN5.10/220/21=，求①变压器额定电压和额定电流；②变压器原、副线圈的额定电流和额定电流。
第二章单相变压器运行原理及特性2-1为什么要把变压器的磁通分成主磁通和漏磁通它们之间有哪些主要区别并指出空载和负载时激励各磁通的磁动势2-2变压器的空载电流的性质和作用如何它与哪些因素有关2-3 变压器空载运行时，是否要从电网取得功率这些功率属于什么性质起什么作用为什么小负荷用户使用大容量变压器无论对电网和用户均不利2-4为了得到正弦形的感应电动势，当铁芯饱和和不饱和时，空载电流各呈什么波形，为什么2-5 一台220/110伏的单相变压器，试分析当高压侧加额定电压220伏时，空载电流I0呈什么波形加110伏时载电流I0呈什么波形，若把110伏加在低压侧，I0又呈什么波形2-6 试述变压器激磁电抗和漏抗的物理意义。
它们分别对应什么磁通，对已制成的变压器，它们是否是常数当电源电压降到额定值的一半时，它们如何变化我们希望这两个电抗大好还是小好，为什么这两个电抗谁大谁小，为什么2—7 变压器空载运行时，原线圈加额定电压，这时原线圈电阻r1很小，为什么空载电流I0不大如将它接在同电压（仍为额定值）的直流电源上，会如何2—8 一台380/220伏的单相变压器，如不慎将380伏加在二次线圈上，会产生什么现象2—9一台220/110伏的变压器，变比221==NNk，能否一次线圈用2匝，二次线圈用1匝，为什么2-102-10变压器制造时：①迭片松散，片数不足；②接缝增大；③片间绝缘损伤，部对变压器性能有何影响2-11变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何影响2—12 如将铭牌为60赫的变压器，接到50赫的电网上运行，试分析对主磁通、激磁电流、铁损、漏抗及电压变化率有何影响2-13变压器运行时由于电源电压降低，试分析对变压器铁心饱和程度、激磁电流、激磁阻抗、铁损和铜损有何影响2-14两台单相变压器，V U U N N 110/220/21=，原方匝数相同，空载电流II I I I 00≠，今将两台变压器原线圈顺向串联接于440V 电源上，问两台变压器二次侧的空载电压是否相等，为什么2-15变压器负载时，一、二次线圈中各有哪些电动势或电压降，它们产生的原因是什么写出它们的表达式，并写出电动势平衡方程2-16变压器铁心中的磁动势，在空载和负载时比较，有哪些不同2-17试绘出变压器“T ”形、近似和简化等效电路，说明各参数的意义，并说明各等效电路的使用场合。
2-18 当一次电源电压不变，用变压器简化相量图说明在感性和容性负载时，对二次电压的影响容性负载时，二次端电压与空载时相比，是否一定增加2-19变压器二次侧接电阻、电感和电容负载时，从一次侧输入的无功功率有何不同，为什么2—20 空载试验时希望在哪侧进行将电源加在低压侧或高压侧所测得的空载功率、空载电流、空载电流百分数及激磁阻抗是否相等如试验时，电源电压达不到额定电压，问能否将空载功率和空载电流换算到对应额定电压时的值，为什么2-21短路试验时希望在哪侧进行将电源加在低压侧或高压侧所测得的短路功率、短路电流、短路电压百分数及短路阻抗是否相等如试验时，电流达不到额定值对短路试验就测的、应求的哪些量有影响，哪些量无影响如何将非额定电流时测得U K 、P K 流换算到对应额定电流I N 时的值2—22 当电源电压、频率一定时，试比较变压器空载、满载（020>ϕ）和短路三种情况下下述各量的大小（需计及漏阻抗压降）：2-23为什么变压器的空载损耗可以近似看成铁损，短路损耗可近似看成铜损负载时变压器真正的铁耗和铜耗与空载损耗和短路损耗有无差别，为什么2-24 变压器电源电压不变，负载（02>ϕ）电流增大，一次电流如何变，二次电压如何变化当二次电压过低时，如何调节分接头2-25有一台单相变压器，额定容量为5千伏安，高、低压侧均有两个线圈组成，原方每个线圈额定电压均为U 1N =1100伏，副方均为U 2N =110伏，用这台变压器进行不同的连接，问可得到几种不同的变化每种连接原、副边的额定电流为多少2-26 一台单相变压器，S N =20000kVA ，kVU U N N 11/3220/21=，f N =50赫，线圈为铜线。
空载试验（低压侧）：U 0=11kV 、I 0=、P 0=47W ；短路试验（高压侧）：U k =、I k =、P k =129W ；试求（试验时温度为150C ）：（1）折算到高压侧的“T ”形等效电路各参数的欧姆值及标么值（假定2,2'21'21kk x x x r r r ====）；（2）短路电压及各分量的百分值和标么值；（3）在额定负载，1cos 2=ϕ、)0(8.0cos 22>=ϕϕ和)0(8.0cos 22<=ϕϕ时的电压变化率和二次端电压，并对结果进行讨论。
（4）在额定负载， )0(8.0cos 22>=ϕϕ时的效率；（5）当)0(8.0cos 22>=ϕϕ时的最大效率。
2-27 一台单相变压器，S N =1000kVA ，kV U U N N 3.6/60/21=，f N =50赫，空载试验（低压侧）：U 0=6300kV 、I 0=、P 0=5000W ；短路试验（高压侧）：U k =3240kV 、I k =、P k =14000W ；试计算：1． 1． 用标么值计算“T ”形等效电路参数；2． 2． 短路电压及各分量的标么值勤和百分值；3． 3． 满载且)0(8.0cos 22>=ϕϕ时的电压变化率及效率；4． 4． 当)0(8.0cos 22>=ϕϕ时的最大效率。
2-28 、有一台S-100/三相电力变压器，kV U U N N 4.0/3.6/21=，Y ，yn （Y/Y 0）接线，铭牌数据如下：I 0%=7% P 0=600W u k %=% P kN =2250W试求：1。
画出以高压侧为基准的近似等效电路，用标么值计算其参数，并标于图中；2。
当变压器原边接额定电压，副边接三相对称负载运行，每相负载阻抗438.0875.0*j Z L +=，计算变压器一、二次侧电流、二次端电压及输入的有功功率及此时变压器的铁损耗及激磁功率。
2-29 一台三相变压器，S N =5600kVA ，kV U U N N 6/35/21=，Y ，d （Y/Δ）接线，从短路试验（高压侧）得：U 1k =2610V 、I k =92.3A 、P k =53kW ；当U 1=U 1N 时I 2=I 2N ，测得电压恰为额定值U 2=U 2N 。
求此时负载的性质及功率因数角2ϕ的大小（不考虑温度换算）。
第三章 三相变压器3-1 三相心式变压器和三相组式变压器相比，具有会什么优点在测取三相心式变压器空载电流时，为何中间一相电流小于旁边两相3-2单相变压器的组别（极性）有何意义，如何用时钟法来表示3-2 3-2 三相变压器的组别有何意义，如何用时钟法来表示3-4三相变压器有哪些标准组别，并用位形图判别之。
3-5试用位形图判别· · · A B C · · · c a b · · · A B C · · · a b c· · · A B C · · · a b c · · · A B C · · ·ca b3-6 D ，Y （Δ/Y ）、Y ，d(Y/Δ)、Y,y(Y/Y)、和D ，d （Δ/Δ）接线的三相变压器，其变比K 与两侧线电压呈何关系3-7 试画出Y ，y2(y/Y-2)、Y,d5(Y/Δ-5)、D,y1(Δ/Y-1)三相变压器的接线。
3-8为什么说变压器的激磁电流中需要有一个三次谐波分量，如果激磁电流中的三次谐波分量不能流通，对线圈中感应电动机势波形有何影响3-9 Y/Δ接线的三相变压器，三次谐波电动势能在Δ中形成环流，而基波电动势能否在Δ中形成环流，为什么3-10 试分析为什么三相组式变压器不能采用Y/Y 0接线，而小容量的三相心式变压器却可以第四章 变压器运行4-1变压器并联运行的理想条件是什么试分析当某一条件不满足时的变压器运行情况。
4-2 一台Y ，d11(Y/Δ-11) 和一台D,y11(Δ/Y-11)连接的三相变压器能否并联运行，为什么4-3如图4-22所示，欲从35千伏母线上接一台35/3千伏的变压器B ，问该变压器就是哪一种连接组别4-4 有四组组别相同的单相变压器，数据如下：1、100KVA ，3000/230V ，U kI =155V ，I KI =34.5A ，P KI =1000W ；2、100KVA ，3000/230V ，U kII =201V ，I KII =30.5A ，P KII =1300W ；3、200KVA ，3000/230V ，U kIII =138V ，I KIII =61.2A ，P KIII =1580W ；4、300KVA ，3000/230V ，U kIV =172V ，I KIV =96.2A ，P KIV =3100W ；问哪两台变压器并联最理想 4-5试说明为什么三相组式变压器不能采用Y ，yn （Y/Y 0）接线，而三相小容量心式变压器却可采用4-6试分析Y ，yn （Y/Y 0）接线的三相变压器，在不对称运行时产生中性点位移的原因4-7 变压器短路阻抗大小与短路电流大小有何关系，为什么大容量变压器把短路阻抗设计得小一点4-8变压器在什么情况下发生短路，线圈中不存在瞬变分量，而又在哪种情况下突然短路，其瞬变分量的初值最大，经过多久出现冲击电流，大致为额定电流的多少倍4-9 有一台60000千伏安，220/11千伏，Y ，d （Y/Δ）接线的三相变压器，072.0,008.0**==k k x r ，求：（1） （1） 高压侧稳态短路电流值及为额定电流的倍数；（2） （2） 在最不得的情况发生突然短路，最大的短路电流是多少4-10试分别分析短路试验和突然短路时变压器铁心的饱和情况4-11变压器空载电流很小，为什么空载合闸时会很大（即出现激磁涌流）为什么激磁涌流的衰减较突然短路电流要慢4-12将额定电压为10KV的变压器，空载合闸到3KV的交流电源上，问空载合闸电流比额定电流大还是小，能否产生激磁涌流，为什么4-13试分析比较变压器突然短路和空载合闸两种瞬变过程的相同和不同之处,画出它们电流变化曲线第五章第五章三相异步电动机基本工作原理和结构5-1 三相异步电动机为什么会转，怎样改变它的极性5-2 为什么异步电动机的转速一定小于同步转速若转子电流和转子电动势之间有相位差，这里所有转子导体上的电磁力的方向是否都和转向相同，画图分析说明。
