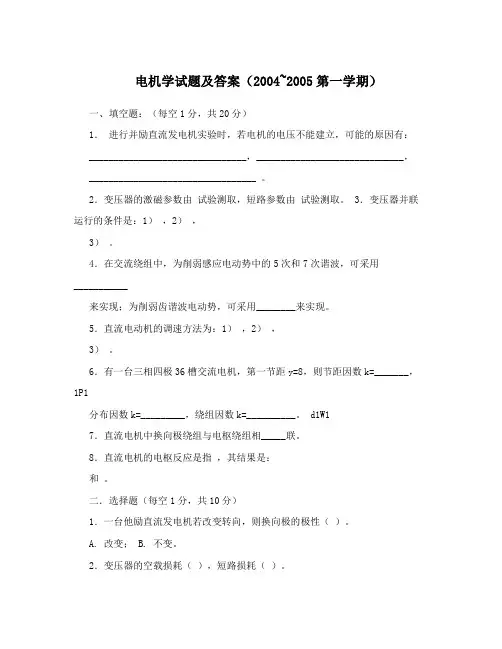

电机学试题及答案(2004~2005第一学期).
- 格式:doc
- 大小:544.50 KB
- 文档页数:18
一、填空题:(每空1分,共20分)
1. 进行并励直流发电机实验时,若电机的电压不能建立,可能的原因有:无剩磁,励磁绕组的极性与电枢绕组的极性相反,励磁绕组的电阻大于临界电阻值。 。(并励:励磁绕组与电枢并联)
2.变压器的激磁参数由 空载 试验测取,短路参数由 短路 试验测取。 3.变压器并联运行的条件是:1) 联结组标号相同 ,2) 额定电压及变比相等 , 3) 短路阻抗标幺值相等。
4.在交流绕组中,为削弱感应电动势中的5次和7次谐波,可采用短距绕组来实现;为削弱齿谐波电动势,可采用斜槽来实现。 5.直流电动机的调速方法为:1) 调压 ,2) 调磁 ,
3) 调电枢回路电阻。
6.有一台三相四极36槽交流电机,第一节距y 1=8,则节距因数k P1=0.985,分布因数k d1=_________,绕组因数k W1=__________。P187
7.直流电机中换向极绕组与电枢绕组相串联。
8.直流电机的电枢反应是指电枢磁场对主极磁场的影响,其结果是:气隙磁场发生畸
变 和呈去磁作用。 6、1)
)2
sin(1πy k p =
考试命题、考试成绩分析表
电机学试题
课程代码:02271
一、单项选择题(本大题共18小题,每小题1分,共18分)
在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。错选、多选或均无分。
1.直流并励电动机起动时,励磁回路的调节电阻阻值应置于()
A.任意位置B.中间位置
C.零位置D.最大位置
2.同步电机中参数
d
X'表示为(B)
A.同步电抗X c B.直轴暂态电抗
C.直轴漏抗D.直轴次暂态电抗
3.并联于大电网上的同步发电机,当电流落后于电压运行时,若逐渐增大励磁电流,则电枢电流()A.渐大B.减小
C.先增大后减小D.先减小后增大
4.如果不计定子电阻效应,同步发电机运行在什么条件下有ψ=ϕ()
A.电阻性负载B.电阻、电感性负载
C.纯感性负载D.电阻、电容性负载
5.要增加并联在电网上运行的发电机的有功输出,可以()
A.增加励磁电流使E0增加B.增加原动机的动力因素,使功角增加
C.减小励磁电流使E0减小D.加快原动机转速使n>n1
6.判断一台同步电机运行于发电机状态的依据是()
A.E0>U B.•
E0滞后于
•
U
C.E0<U D.•
E0领先于
•
U
7.三相异步电动机负载增加时,会使()
A.转子转速降低B.转子电流频率降低
C.转子电流产生的磁势对转子的转速减小D.转子电流产生的磁势对定子的转速增加8.异步电动机空载电流比同容量变压器大的原因是()
A.异步电动机的损耗大B.异步电动机是旋转的
C.异步电动机有气隙D.异步电动机的漏抗大
9.三相异步电动机转子转速减小时,转子磁势对空间的转速将()
A.增加B.保持不变
C.减小D.为0
10.三相异步电动机的最大转矩大小()
A.与转子电阻无关B.与电源电压无关
C.与电源频率无关D.与极对数无关
11.转差率为s的异步电动机,其sP em将等于()
A.定子铜耗B.总机械功率
C.机械功率D.转子铜耗
12.三相异步电动机定子通入频率为f1的电流,当转子不动时,其转子频率f2为()
第1章电机学基础知识
1.1 基本要求
1. 了解电机的基本分类。
2. 了解磁场的基本物理量。
3. 掌握磁路的分析方法。
4. 掌握电机学的基本定律:全电流定律、电磁感应定律和电磁力定律。
5. 理解电机的可逆性原理。
6. 了解电机的主要制造材料,掌握铁磁材料的重要特性。
1.2 学习指导
1.电机的分类
电机是实现能量转换和信号转换的电磁装置,在现代社会中起着重要的作用。按照电机的结构特点及电源性质不同,电机分类如图1-1所示。
变压器(静止电机)
电机
直流电机
同步电机
旋转电机
交流电机
异步电机
图1-1 电机的分类
2.电机中的电与磁
电机是通过电磁感应原理来实现能量变换的,电和磁是构成电机的两大要素,二者缺一不可。电在电机中主要是以路的形式出现,即由电机内的绕组构成电机的电路。磁在电机中是以场的形式存在的。
表征磁场强弱的物理量是磁感应强度B,磁场中各点的磁感应强度可以用磁感线的疏密程度来表示,应注意磁感线是人为地设想出来、画出来的,并非磁场中真的有这种线存在。
穿过某一截面A的磁感应强度B的通量称为磁通量,简称磁通,用Φ表示,定义为
⎰=ΦA BdA
磁场强度H是进行磁场计算时引进的一个辅助物理量,在各向同性介质中,它与磁感应强度B之间有如下关系:
=
Bμ
H
在工程分析计算中,常将磁场简化为磁路来简化电机的分析与设计。电路和磁路的类比见表1-1。
表1-1 电路与磁路的类比
20 ~20 学年度第 学期
《电机学》试卷(A 卷) 评分标准及考核说明
适用专业年级: 考试形式:开()、闭()卷
注:学生在答题前,请将密封线内各项内容准确填写清楚,涂改及模糊
不清者、试卷作废。
一.[教师答题时间:6分] 填空题(每空1分,共18分)
1. [三基类] 一台三相两极汽轮发电机: Q 1=60,y I =5/6τ, 采
用60°相带双层叠绕组,该绕组的每极每相槽数q=10,槽距
角α=6电角度,线圈节距Y 1=25槽
2. [三基类]一台三相变压器的额定电压U 1N /U 2N =10000/400V,绕组为Y/Δ-11接法,则其变比为 14.43 。
3.[三基类] 交流电机采用分布绕组目的是改善磁动势波形和电动势波形
4. [三基类] 变压器负载运行时,若负载增大,其铁损为不变,铜损为增大 。
5.[三基类] 三相异步电动机拖动恒转矩负载从基频向下的变频调速时,为了保持磁通不变,应保持定值 1f U x 的条件。
6. [三基类] 三相异步电动机运行于转差率s=0.02时,电磁功率为10kw ,其转子
铜损耗应为0.2 kw ,机械功率应为 9.8 kw 。
7.[三基类] 直流电机电枢绕组元件流过的电流是 交流 电流,流过正负电刷的电流是 直流 电流。
8.[三基类] 频率为50Hz 的二十四极交流电机,其旋转磁势的同步转速为 250 r/min ,如果频率降为40Hz ,同步转速为 200 r/min 。
