一体式24V供电二线制超声波液位计说明书

温馨提示：安装调试前，请仔细阅读用户手册！！用户手册量程：米额定电压： DC24V江苏美安特自动化仪表有限公司二线制超声波液位计超声波液位计用户名称联系地址联系人联系电话产品型号产品编号验收日期安装负责人……………………………………………………………………产品型号产品编号验收日期安装负责人保修政策：用户在维修时请出示保修卡。

在保修期内因正常使用出现的故障，可凭保修卡享受规定的免费保修。

保修期限：本公司产品保修期由验收日期起算十二个月内。

以下情况不在免费保修范围内：产品或其部件已超出免费保修期。

因使用环境不符合产品使用要求而导致的硬件故障。

因不良的电源环境或异物进入设备所引起的故障或损坏。

由于未能按使用操作手册上所写的使用方法和注意事项进行操作而造成的故障。

由于不可抵抗力如：雷电、水火灾等自然因素而造成的故障。

擅自拆机修理或越权改装或滥用造成的故障或损坏。

限制说明：请用户妥善保存保修卡作为保修凭证，遗失不补。

本保修卡解释权限归本公司所有，本公司有权对本卡内容进行修改，恕不事先通知。

7超声波液位计目录1概述 (1)2 技术指标 (1)3仪表安装 (2)仪表外形尺寸 (2)仪表接线 (2)安装参数含义 (3)仪表安装原则 (3)安装注意事项 (4)4仪表调试 (4)键盘说明 (4)参数的设置 (4)P01(液位标定) (4)P02、P03(输出电流设置) (5)P05（显示模式选择） (5)4.2.4 P06（探头高度设置） (5)P07（） (5)P08（电流测试） (5)P09（） (6)超声波液位计保修卡回执 (7)型超声波液位计1、概述衷心感谢您选购本公司超声波液位计！本仪表包含多项专利技术，具有安全、清洁、精度高、寿命长、稳定可靠、安装维护方便等特点，适用酸、碱、盐、防腐、高温等各种领域。

本仪表可通过4~20mA连接到显示表或各种DCS 系统中，为工业的自动化运行，提供实时的液位数据。

本仪表具有如下特点：电路设计从电源部分起就选用高质量的电源模块，元器件选择进口高稳定可靠的器件，完全可以替代同类型国外进口仪表。

技术原理超声波物位计安装于容器上部，在电子单元的控制下，探头向被测物体发射一束超声波脉冲。

声波被物体表面反射，部分反射回波由探头接收并转换为电信号。

从超声波发射到被重新被接收，其时间与探头至被测物体的距离成正比。

电子单元检测该时间，并根据已知的声速计算出被测距离。

通过减法运算就可得出物位值。

技术问答1．超声波物位计适于什么样的应用环境？通常应用于温度在150℃以下、压力在5Bar（5kg/cm2）以下的场所进行液位或料位的测量。

2．对于密闭容器内的挥发性的液体的液位测量，应注意那些事项？应注意两点：a容器内气体声速可能与空气中的声速不同，如液位计不能对声速进行修正，则会出现较大误差；b挥发性的液体会在超声波液位计探头表面凝结，阻挡声波的收发，要求液位计具有可变功率控制功能。

我公司产品能够满足以上要求，并有大量的实践应用。

3．超声波物位计可以测量原煤仓、煤粉仓的料位吗？原煤的料位测量是可行的，有足够的应用经验和成功实例；煤粉仓的料位测量使用超声波方式目前并不理想。

4．对于液面剧烈波动的液体，如何使用超声波液位计进行液位测量？有三种可行的办法：a选用具有自动功率控制功能的超声波液位计b选用更大量程的超声波液位计c在液体中加入塑料管，测量塑料管内液位5．两线制超声波物位计与三线制超声波物位计有和不同？两线制超声波物位计其供电（DC24v）与信号输出（DC4-20mA）共用一个回路，仅使用两条线即可，为标准的变送器形式，不足之处是发射功率微弱，不适合液面有较大波动的液位测量和料位测量，当液体有较大挥发性时，测量效果有时也不理想。

三线制超声波物位计实际上为四线制，其供电（DC24v）与信号输出（DC4-20mA）回路分离，各使用两条线，当它们负端共地相连时，通常使用三条线即可。

其优势是发射功率较大，适合对各种条件的液位和料位进行测量，效果理想。

超声波物位计当用于液位测量时常称为：超声波液位计当用于料位测量时常称为：超声波料位计产品展示技术特点一体式超声波物位计—基本型首要说明：HLU4HLU8型为直流24V 供电LCD 液晶显示（-25o C ～60o C ）环境温度-45o C ～75o C HLU4E HLU8E 型为直流24V 供电LED 数码管显示环境温度-45o C ～75o C HLU4A HLU8A 型为交流220V 供电LCD 液晶显示环境温度-25o C ～60o C基本型◆三线制接线，声波发射强劲，测量稳定可靠◆低盲区，高灵敏度◆智能信号处理技术，适应各种工况◆独到的自动功率控制，自动增益控制◆过压过流保护，雷电保护◆光电隔离的4-20mA 电流输出◆失效保护，电流输出22mA◆允许较大电流通过的双继电器用于泵控制或报警◆带有LCD 或LED 的大显示窗，便于调试和观察◆声速可调整，测量更准确◆全塑料外壳（IP68），耐酸碱，适应恶劣环境◆灵活的支架或法兰安装◆可选的直流DC24V 或交流AC220V 供电形式HLU4HLU8拓展型HLU6HLU12大量程HLU20HLU30外形尺寸用于支架安装的过孔位置一体式超声波物位计—拓展型首要说明：HLU6HLU12型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o CHLU6E HLU12E型为直流24V供电LED数码管显示环境温度-45o C～75o CHLU6A HLU12A型为交流220V供电LCD液晶显示环境温度-25o～60o C外形尺寸用于支架安装的过孔位置一体式超声波物位计—大量程首要说明：HLU20HLU30型为直流24V供电LCD液晶显示（-25o C～60o C）环境温度-45o C～75o C HLU20E HLU30E型为直流24V供电LED数码管显示环境温度-45o C～75o C HLU20A HLU30A型为交流220V供电LCD液晶显示环境温度-25o C～60o C分体式超声波物位计USS—BD3型量程：3米盲区：0．25米供电：DC24v USS—BA3型量程：3米盲区：0．25米供电：AC220v USS—BD6型量程：6米盲区：0.30米供电：DC24v USS—BA6型量程：6米盲区：0．30米供电：AC220vUSS—BD20型量程：20米盲区：0．60米供电：DC24V USS—BA20型量程：20米盲区：O ．60米供电：AC220V USS—BD30型量程：30米盲区：0．80米供电：DC24V USS—BA30型量程：30米盲区：0．80米供电；AC220VUSS—BDlO 型量程：10米盲区：0.40米供电：DC24V USS—BAlO 型量程：10米盲区：0.40米供电：AC220V。

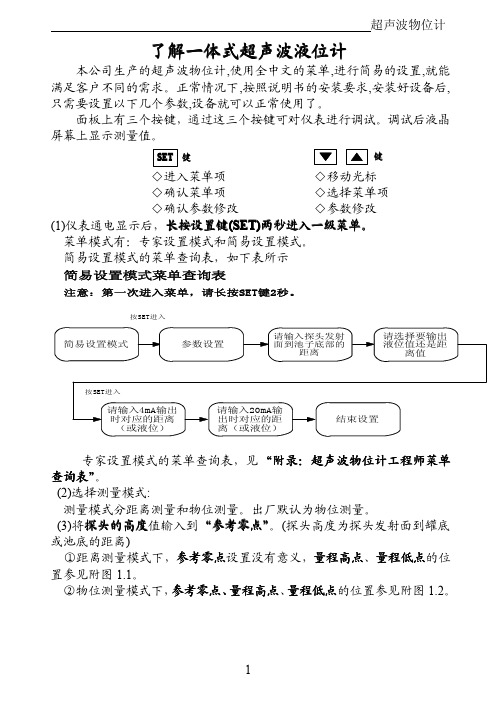

超声波液位计使用说明书一、产品概述超声波液位计是一种用于测量液体或固体物料高度的仪器。

它利用超声波的特性，通过发射和接收超声波信号，来测量液位的高度。

本使用说明书将为您详细介绍超声波液位计的使用方法和注意事项。

二、产品结构超声波液位计主要由下列组件构成：1. 发射器：负责产生超声波信号并将其发送到液体表面2. 接收器：接收经过液体反射后的超声波信号3. 信号处理器：对接收到的信号进行处理和分析，计算出液位的高度并将结果显示出来4. 显示屏：用于显示液位的高度信息5. 控制面板：用于设置参数、调整仪器功能的开关和按钮三、使用方法1. 安装：将超声波液位计固定在待测液体容器的合适位置，确保发射器和接收器与液面垂直对齐，避免产生误差。

2. 开机：将电源插头插入电源插座，按下电源开关按钮启动仪器。

3. 参数设置：通过控制面板上的按钮，设置所需测量模式、单位和灵敏度等参数。

根据实际需要，确保选择合适的参数配置。

4. 测量：待仪器完成初始化后，将在显示屏上显示液位的高度信息。

当液位发生变化时，仪器会自动更新数据，您可以根据需要随时查看液位信息。

5. 关机：使用完毕后，按下电源开关按钮，断开电源，关闭仪器。

四、使用注意事项1. 安全操作：在插拔电源线或触摸仪器时，请确保仪器处于关闭状态，以免发生触电或其他意外事故。

2. 正确安装：确保超声波液位计固定牢固并与待测液体保持垂直对齐，避免测量误差。

3. 防止污染：在测量过程中，避免液体或其他物体附着在发射器或接收器上，以免干扰信号传输和影响测量结果。

4. 防水防爆：超声波液位计通常具有防水和防爆功能，但请注意不要长时间浸泡在液体中，以免损坏设备。

5. 避免干扰：在使用超声波液位计时，尽量远离其他声波干扰源，以保证测量的准确性。

6. 定期检查：定期清洁和检查仪器，确保其正常工作和准确测量。

五、故障排除1. 若发现仪器无法正常启动，请检查是否插入了正确的电源线并接通电源。

超声波液位计操作说明书磁翻板液位计-KOE集团-金湖科仪自动化有限公司磁翻板液位计-KOE 集团-金湖科仪自动化有限公司P-05滤波次数，P-03参数为零时有效六、操作说明2、操作步骤说明·按键出现密码菜单，按键进入设定状态（此时有一位数字闪动），可按修改该位数字，交替使用和键输入密码“3456”，再按进入菜单·按键选择要设定的参数，按进入设定状态·交替使用和键更改其参数值·按键确定更改好的参数-3-目录1.概述......................................................12.主要参数................................................13.安装示意图.............................................14.安装与接线.............................................15.菜单介绍 (2)6.操作说明 (3)超声波液位计操作说明书一、概述超声波液位仪是一种智能型非接触式物位测量仪表。

产品具有自动功率调整，增益控制，温度补偿，采用先进的检测技术和计算技术，提高仪表的测量精度，对干扰回波有抑制功能，保证测量结果的真实。

产品可广泛用于各种液体的液位和固体的物料高度的测量，也可用于距离的测量。

二、主要参数电源：DC-24v（24v—30v）输出：4—20mA(两线制)量程：0—10m（任何段）盲区：0.3—0.6m分辨率：1mm精确度：0.25%环境温度：-40℃—70℃防护等级：IP65三、安装示意图（图1所示）图(1)安装示意图四、安装与接线<一>安装超声波液位仪安装方便，直接利用传感器上的螺纹安装，并注意以下几点：-1-1、传感器和最高物位之间距离应大于盲区（安置高度≥物位最高高度+盲区）同时要保证传感器轴线应垂直于被测物体。

超声波液位计说明书本说明书适用三线制或4线制、二线制由于盘装式和壁挂式已经停产，使用时可以参考本说明书一，用户自检：A, 仪表正确通上合格的电源，按移位键（即左键）找出 L （ L 是探头到反射面的距离），垂直对准空旷的墙面作为超声波的反射面（假设是水面），观察L 的数字，显示L 的数字和实际 距离相等说明测量功能正常•（首先要先熟悉有关距离L 和液位H 的关系图见附件）.说明：1, 由于仪表有严格的数据过滤和确认过程，数字变化可能会比您移动仪表的速度慢一些，属 于正常现象。

（有特殊要求请您在订货时说明）2, 在检验的过程中应该注意： L （maX w 测量距离能力,L （min ）》仪表的盲区C.3, 一般情况下，仪表量程d+盲区。

=仪表最大测量距离能力L （max ）.4, 量程是和输出电流P 有关的参数，和其他无关。

B ,把超声波的发射口对向空旷的天空，一分钟以内仪表应该显示FFFF,也可以取一块干燥的毛巾重叠数层堵住换能器的发射口 ，从原理上说仪表此时没有回波收到，同样仪表会显示 FEET 说明您的仪表抗干扰性能不错.C,按移位键找出P （仪表应该输出的电流值），用电流表直接测量输出电流应该和 P 值相当.经过以上3个项目的检验，用户可以放心的使用了 .二，连续按移位键可以依次查看仪表的以下参数参数：P-XXXX 当前应该输出的电流（mA ） h-XXXX 最后一次所设定的“当前液位”值（m ）.h-该参数没有实际意义. 该数对应菜单01C-XXXX d-XXXX d H 当前液 9SK 上升魁(S88)SETS! 仪表盲区（cm ），盲区固有 仪表量程（m ） 该数对应菜单02 只和输出电流有关，和其他无关. （物）位 m-XXXX 或 L （距离 m ）XXXX07的是工作模式转换 04的是工作模式转换 设置为0.000是测 对于三线制超声波液位计用户菜单中编号为 对于二线制超声波液位计用户菜单中编号为 工作模式设置为1.0000时是测量距离模式， 液位模式。

超声波液位计使用说明书1、测量原理超声波是指振动频率超过20kHz的声波，其发射和接收一般由石英晶体或压电陶瓷构成的换能器也即是探头实现的。

超声波液位计是非接触液位测量仪表中发展的比较快的一种。

超声波在同种介质中传播速度相对恒定，遇到被测物体表面产生反射，基于此原理研制出超声波液位计。

现在智能型的超声波液位计可以对接收信号进行分析、处理，并实现干扰信号过滤，多重回波识别，温度补偿等有关信息。

探头与介质液面间距离D和声波传输时间t的关系为：D= c•t/2；介质液位：L=E-D=E-c•t/2。

2、安装结合现场调试经验和超声波液位计的特点，超声波液位计的安装主要有以下注意事项和要求：（1）超声波液位计的换能器即探头一般安装在由罐体引出的一段带法兰管道上，在安装时要防止管道过长影响超声波的发射接收，造成液位计无法正常工作。

（2）一般情况下，超声波液位计的探头应垂直于被测面，实在不能满足的情况下，应考虑使用反射板反射实现。

（3）对于拱形底部或者顶部的容器，超声波液位计应安装在偏离顶部中心位置，以防止回波聚集顶部产生多重干扰。

而对于平底容器则宜安装在顶部中央位置。

（4）安装超声波液位计应避开容器有障碍物、搅拌机、泵、进料口易造成液位剧烈波动的地方，如确实无法避免应考虑增设导波管。

（5）考虑到抑制工业环境下的电磁干扰，超声波液位计的信号电缆应安装屏蔽层。

3、技术特点（1）超声波液位计是采用声波测量的仪器，声波传播必须要有传播介质。

（2）超声波液位计通过压电效应产生振动发射超声波，所以其通常用在常压容器中，而且声波的传播速度受温度影响较大，一般情况下超声波换能器的工作温度不能过高。

（3）非接触式测量，超声波液位计的探头安装在被测物上方，实现非接触测量，可以对有毒物、腐蚀性、粘稠物等进行测量，特别是带有只能操作面板的超声波液位计，人机交互良好，维护方便简单。

（4）应避免安装在液体容易产生泡沫、漂浮物或者液面易波动的地方，否则会导致虚假回波的产生。

二线制超声波液位计说明书
一、概述
二线制超声波液位计是一种用于测量液位的仪器，它可以测量液位的高度，并将测量结果以数字形式显示出来。

它的原理是：在液位计的传感器上发射超声波，当超声波穿过液位时，它会反射回传感器，然后计算出液位的高度。

二、特点
1、采用二线制工作方式，设备简单，易于安装，可靠性高；
2、测量精度高，可以精确测量液位的高度；
3、可以根据不同的应用需求，设置不同的测量范围；
4、可以用于液位的实时监控，可以及时发现液位的变化；
5、可以设置报警功能，当液位超出设定范围时，可以及时发
出报警。

三、应用
二线制超声波液位计可以广泛应用于工业、农业、医疗等行业，用于测量液位的变化，比如汽车油箱液位的监控、池塘水位的监测、消防水箱液位的监控等。

一.概述卓美ZM超声波仪表以我公司独立开发的专用超声波处理技术为系统核心，实现了超高速的数字信号处理功能。

包含多项专利技术，操作简单、安装维护方便；并具有稳定可靠、精度高、寿命长、等特点，适用于水处理以及化工等领域监控。

仪表可选用通过4～20mA、开关控制、RS485(Modbus等协议)连接到显示表或各种DCS系统中，为工业的自动化运行，提供实时的监控数据。

仪表采用先进的国外芯片、电子器件硬件；结合高智能软件的回波分析处理技术，保证检测的精度与真实性。

在现今时代可完全取代同类进口仪表，方便了用户的使用和维护等。

仪表可测量物位高度，也可测距离。

特点：♦声波智能处理专利技术，能够抗各种干扰波。

♦非接触式仪表。

♦防雷、瞬间防短路的保护功能。

♦数据存储长100年。

♦非接触、无磨损、无污染、寿命长、故障低。

♦自动增益、能量集中、有利于复杂环境二.安装参数示意图及计算原理原理：传感器经发射面发送超声波脉冲束被检测面反射回来，并被传感器接收所需时间t，结合声速S(温变等）特点。

通过此原理就可以实现测量计算。

标定：由用户输入安装高度G和量程d示意图：安装高度G：(探头到罐底的高度）物位高度H：(水位或料位高度）空间距离L： (探头到被测面的区域）仪表盲区C： (发射面下方一小段区域）公式：1测距：L=S*T/2； S=331.45+0.61*n℃2物位：H=G-L3输出：P=H/d*16+4或P=L/d*16+4（注：P输出电流值，单位mA）三、仪表检验规程：在仪表设定或使用前必须查看空间距离是否准确。

它是检验仪表好坏以及使用工况环境是否适合本仪表唯一参考值，与参数设定无关。

具体操作：上电后将仪表发射口垂直正对被测面，按移位键（◀）切换到空气距离显示界面，查看仪表空气距离显示值是否约等于实际距离值；移动仪表或被测面，查看仪表显示变化量是否与移动距离值相等；如果都约等，说明本仪表以及工况良好，可以进入下一步调试、使用；否则查找原因等。
